MAD 4x06 Набір безпілотників 380 кВ 2 кгф/ротор - 6S 4006 IPE двигун + 15x4.8 гвинт + 40a фокус для промислового мультирутового безпілотника

Огляд

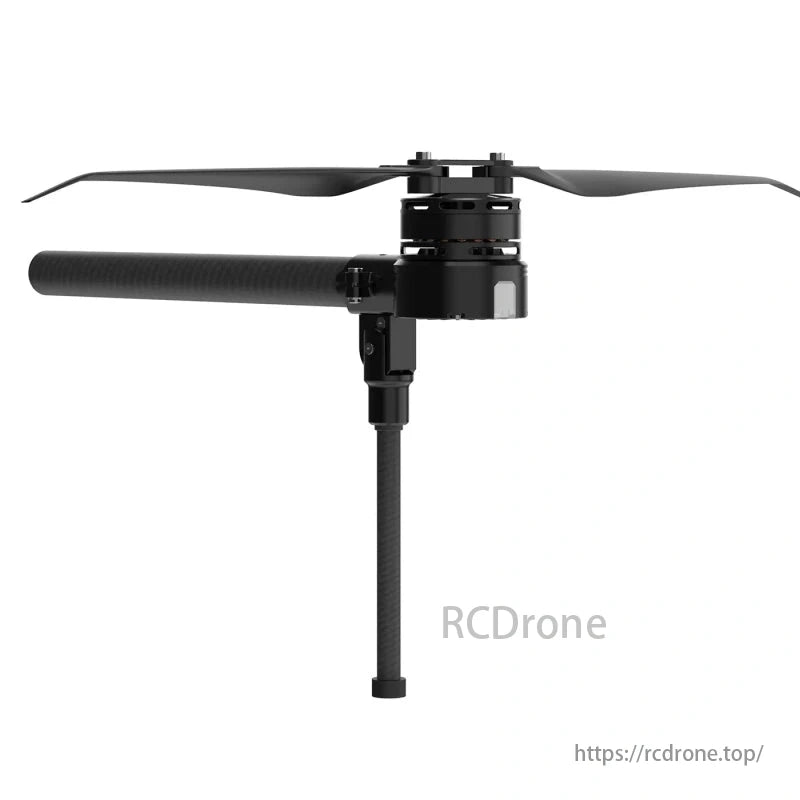

The БЕЗУМНИЙ 4X06 Комплект рук для дрона 380 кВ це повністю інтегрована система живлення, розроблена для високопродуктивних застосувань БПЛА. Він включає а Безщітковий двигун 4006 IPE, складний пропелер SPIRO AW 15x4,8 і 40A FOC ESC, забезпечуючи оптимізовану тягу, ефективність і надійність. Розроблена для аерофотозйомки, картографування та промислових застосувань, ця система забезпечує безперебійну роботу з передова електрична модуляція синусоїдальної хвилі і легка конструкція з вуглецевого волокна.

1. Безщітковий двигун 4006 IPE.
2. Складний пропелер SPIRO AW 15x4.8.
3. 40A FOC ESC
4. 1кгФ/ротор. Максимальна тяга: 2 кгс/ротор.
5. Рекомендований акумулятор: 6S Lipo

---

Технічні характеристики

Основний параметр

• Модель: MAD 4X06 KV380
• Максимальна тяга: 2070 г / ротор при 24 В (рівень моря)
• Рекомендована злітна вага: 700 г / ротор при 24 В (рівень моря)
• Рекомендований акумулятор: 6S Lipo
• Робоча температураТемпература: -20-60°C

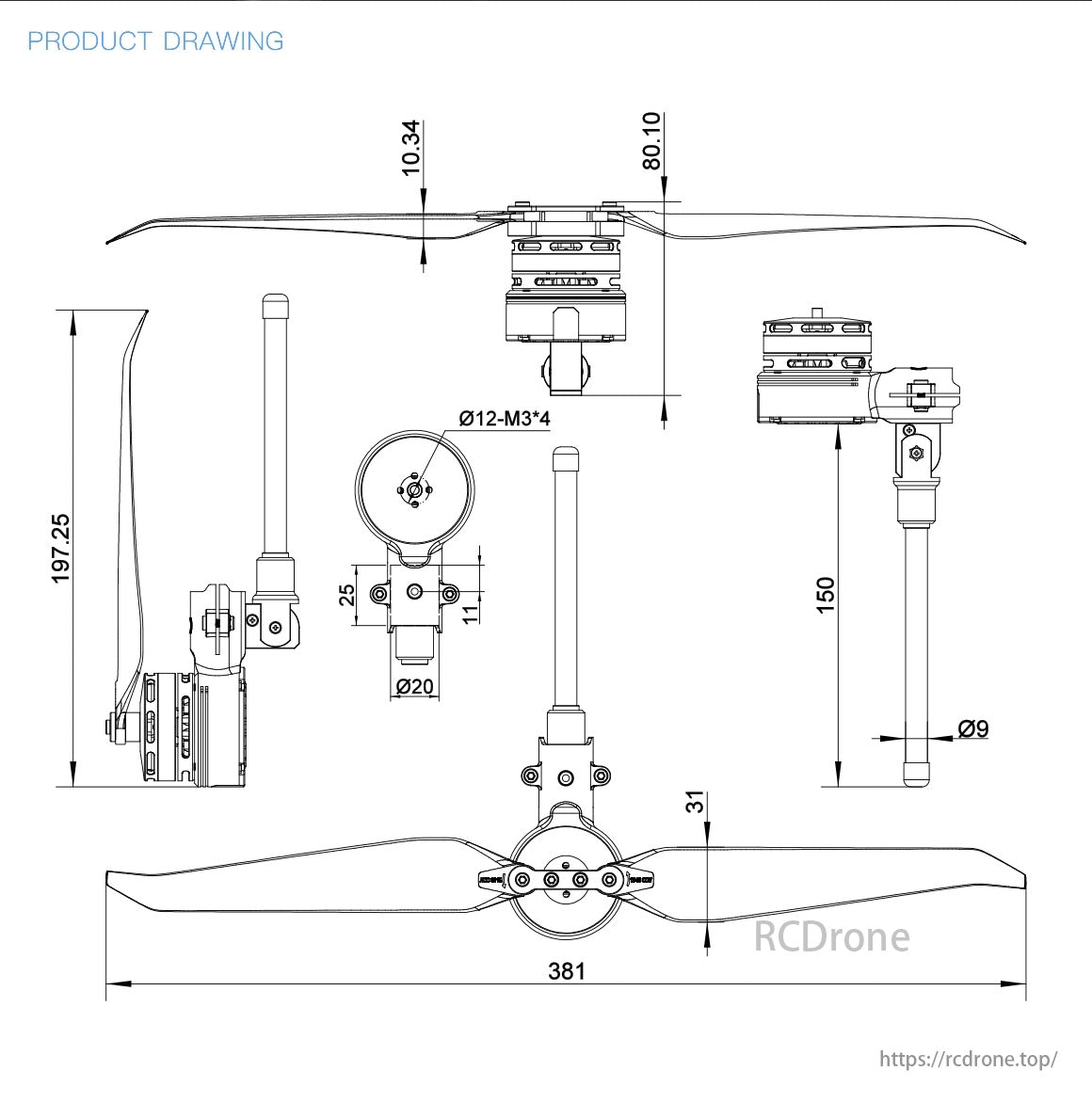

• Комбінована вага одиниці: 208 г (пропелер Match 1548)
• Довжина батареї/сигнального кабелю: 500 мм
• Сумісна карбонова трубка: 20 мм
• Довжина/діаметр підставки для вугільної труби: 150 мм/9 мм

ПРОПЕЛЕР

• Діаметр / крок: SPIRO AW 15x4,8 дюйма (381x122 мм)
• Вага одиниці: 26г/шт

Двигуни

• Розмір статора: 39 × 6 мм
• Вага одиниці: 78 г

FOC ESC

• Максимальна вхідна напруга: 34,8 В
• Максимальний тривалий струм: 20А
• Максимальна частота сигналу дросельної заслінки: 500 Гц
• Рекомендована напруга: 4~8С

---

Таблиця продуктивності - SPIRO AW 15x4.8 Folding Propeller

Дросель [%]	Напруга [В]	Струм [A]	Вхідна потужність [Вт]	Вихідна потужність [Вт]	Крутний момент [Н·м]	RPM	Тяга [gf]	ККД [%]	ККД [гс/Вт]
30	24.03	0,74	17.8	14.6	0,060	2329	272	82,0	15.3
35	24.03	1.13	27.2	22	0,079	2661	361	80.9	13.3
40	23.96	1.66	39.8	31.2	0,100	2982	474	78.4	11.9
45	24.00	2.14	51.4	41	0,119	3292	585	79,8	11.4
50	23.98	2.83	67.9	53.7	0,142	3612	716	79.1	10.5
55	23.98	3.64	87.3	68.2	0,167	3901	861	78.1	9.9
60	24.02	4.49	107.8	83.7	0,191	4183	992	77.6	9.2
65	24.00	5.4	129.6	99.3	0,213	4454	1130	76.6	8.7
70	24.01	6.42	154.1	116.5	0,236	4715	1255	75.6	8.1
75	23.94	7.57	181.2	134.3	0,258	4970	1388	74.1	7.7
80	23.93	9.02	215.8	157,8	0,289	5215	1550 рік	73.1	7.2
85	23.80	10.41	247,8	176,8	0,312	5410	1684 рік	71.3	6.8
90	23.72	12.1	287	200.2	0,336	5690	1818 рік	69,8	6.3
95	23.71	13.92	330	226	0,365	5914	1956 рік	68.5	5.9
100	23.65	15.95	377.2	251	0,392	6114	2133	66.5	5.7

---

Ключові характеристики

• Висока ефективність Безщітковий двигун: The Двигун 4006 IPE інтегрує a конструкція легкого залізного сердечника, підшипники EZO та точна конструкція для зменшення осьового та радіального зазору, що забезпечує плавну роботу.
• FOC 40A ESC з інтелектуальною модуляцією: особливості контроль синусоїди, захист від перенапруги, перевантаження по струму та короткого замикання, що підвищує безпеку та продуктивність.
• Надлегкий пропелер з вуглецевого волокна: The Складний пропелер SPIRO AW 15x4.8 є аеродинамічно оптимізований, зменшуючи вібрацію та шум, одночасно підвищуючи ефективність.
• Висувне шасі: Призначений для плавний зліт і посадка, забезпечуючи покращену стабільність і компактне зберігання.
• Повна інтеграція: Система є адаптована для карбонових трубок діаметром 20 мм, надання міцна структурна цілісність і простота монтажу.

---

Додатки

• Професійна аерофотозйомка
• Геодезія та картографування
• Промислові та інспекційні БПЛА
• Сільськогосподарські безпілотні системи
• Тривала експлуатація БПЛА
