MAD 5x08 5008 Набір безпілотників - 240 кВ 300 кВ 340 кВ
MAD 5x08 5008 Набір безпілотників - 240 кВ 300 кВ 340 кВ
MAD
Не вдалося завантажити інформацію про можливість самовивозу
Огляд

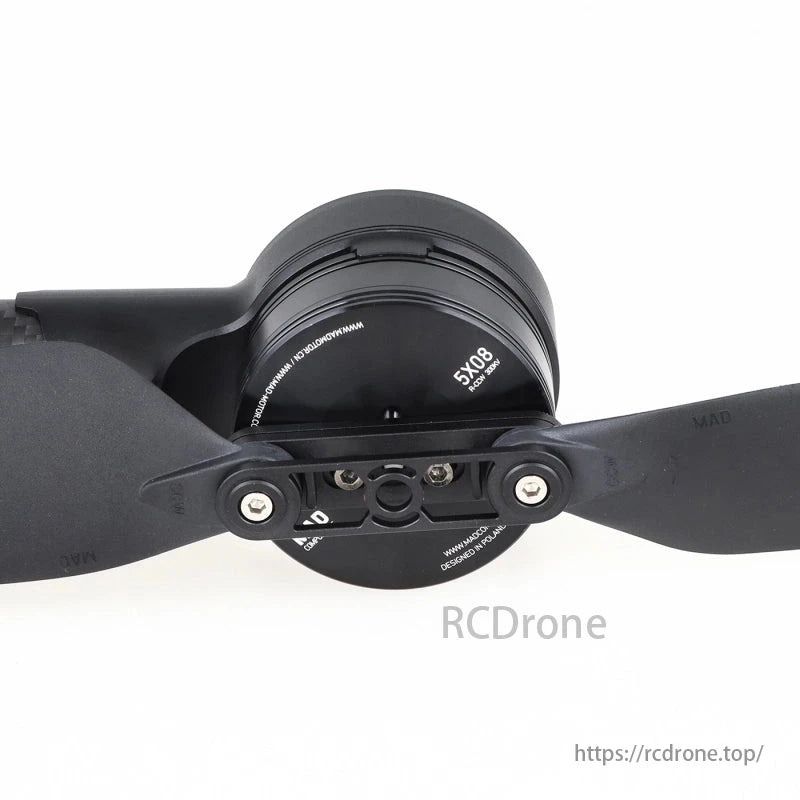

The БЕЗУМНИЙ 5X08 Комплект рук для дрона є a готова до використання високоефективна силова установка призначений для промислове багатороторне застосування, в тому числі дрони дальньої інспекції, картографування та геодезії. Це легкий, але потужний опори силової установки 1,1-1,3 кг корисного навантаження на ротор, з a максимальна тяга 4 кг на ротор, що робить його ідеальним для квадрокоптери, гексакоптери та багатороторні БПЛА. Загальна вага цієї силової установки складає лише 288г, забезпечення оптимальна ефективність і витривалість.
Ключові характеристики
- Висока продуктивність тяги: Здатний доставити до 4 кг тяги на ротор, що забезпечує більшу вантажопідйомність.
- Легкий і модульний дизайн: Уся силова установка важить рівно 288г, зменшуючи загальну вагу дрона та збільшуючи час польоту.
- Безщіточні двигуни промислового класу 5008: Featuring KV240, KV300 і KV340 варіанти для різних польотів.
- Розширена інтеграція ESC: 50A HV ESC з вбудованим світлодіодним індикатором для точна реакція дросельної заслінки та ефективне управління потужністю.
- Ефективні вуглецеві композитні гвинти: Оснащений Складані пропелери HAVOC 22x7" або 18x5,7"., оптимізований для зниження рівня шуму та вібрації.
- Міцний і водостійкий: рушійна система розроблена, щоб витримувати пилу та води, що робить його надійним для сільськогосподарські та промислові БПЛА.
Технічні характеристики
Основні параметри
| Параметр | КВ240 | КВ300 | KV340 |
|---|---|---|---|
| Максимальна тяга (на ротор) | 4037 г при 24 В | 3512 г при 24 В | 3994 г при 24 В |
| Рекомендована злітна вага | 1200 г/ротор | 1150 г/ротор | 1300 г/ротор |
| Рекомендована напруга | 6S Lipo | 6S Lipo | 6S Lipo |
| Робоча температура | -10°C ~ 60°C | -10°C ~ 60°C | -10°C ~ 60°C |
| Комбінована вага одиниці | 340 г (з опорою HAVOC 22x7") | 322 г (з опорою HAVOC 18x5,7 дюйма) | 322 г (з опорою HAVOC 18x5,7 дюйма) |
| Довжина подовжувача | 700 мм / 950 мм (вхідні/сигнальні дроти) | 700мм / 950мм | 700мм / 950мм |
| Сумісна карбонова трубка | 25/22 мм | 25/22 мм | 25/22 мм |
Пропелер
| Параметр | КВ240 | КВ300 | KV340 |
|---|---|---|---|
| Розмір | HAVOC 22x7" (558,8x177,8 мм) | HAVOC 18x5,7" (457,2x144,78 мм) | HAVOC 18x5.7" (457.2x144.78 мм) |
| Вага одиниці | 65 г/шт | 47г/шт | 47г/шт |
Мотор
| Параметр | КВ240 | КВ300 | KV340 |
|---|---|---|---|
| Розмір статора | 50х8 мм | 50х8 мм | 50х8 мм |
| Вага одиниці | 142г | 143г | 143г |
ESC
| Параметр | КВ240 | КВ300 | KV340 |
|---|---|---|---|
| Максимальна вхідна напруга | 26В | 26В | 26В |
| Максимальний вхідний струм | 50А | 50А | 50А |
| Максимальний піковий струм | 70А | 70А | 70А |
| Максимальна частота сигналу дросельної заслінки | 621 Гц | 621 Гц | 621 Гц |
| Рекомендована напруга | 4~6С | 4~6С | 4~6С |
Сценарії застосування
- Промислові багатороторні БПЛА
- Перевірка безпілотником на великій відстані
- Сільськогосподарські дрони
- Аерофотокартування та зйомка
- Пошуково-рятувальні БПЛА
Чому варто обрати набір рук для дронів MAD 5X08?
Ця силова установка розроблена для довговічність, ефективність і продуктивність, роблячи це ідеально підходить для БПЛА професійного рівня. Незалежно від того, чи працюєте ви в аерофотокартування, зйомка чи промислові інспекції, Набір рук для дронів MAD 5X08 забезпечує потужний, легкий і високоефективний двигун.
Подробиці
Набір силової установки MAD 5X08 забезпечує максимальну продуктивність дрона. Створений для промислового застосування, він забезпечує вантажопідйомність 1,1-1,3 кг на ротор із максимальною тягою 4 кг. Важить лише 288 г. Сумісний з 25-міліметровою трубкою для кронштейна дрона, що пропонує установку одним штекером для зручності.
Високоефективний безщітковий двигун: легкий двигун 5008 з дуговими магнітами, хороша електромагнітна конструкція, витривалість у польоті, захист від води та пилу. Пропелер: вуглецевий композит, легкий, твердий, спрямований вгору кінчик крила зменшує перешкоди потоку повітря. Інтегрований 50A HV ESC: інтелектуальний, надійний, вбудований світлодіодний індикатор, спеціальна основна програма для багатороторних контролерів.
Зручний і ефективний квадрокоптер з комбінованим кріпленням MAD 5X08. Вага пристрою: 340 г, час польоту: 60 хвилин, ступінь захисту: IP35. Креслення продукту включає такі розміри, як висота 238,44 мм, довжина 463,33 мм, а також різні інші вимірювання для складання.
Технічні характеристики двигунів 5X-5008, KV240, KV300 і KV340 детально описані. Включає максимальну тягу, рекомендовану злітну вагу, напругу, робочу температуру, комбіновану вагу агрегату, довжину подовжувального дроту, розмір сумісної вуглецевої трубки, статистику двигуна, параметри ESC та дані ефективності для різних відсотків дросельної заслінки.
У документі детально описані показники продуктивності двигуна, включаючи напругу, струм, потужність, крутний момент, оберти на хвилину, тягу та ефективність на різних рівнях дросельної заслінки. Він радить використовувати трансмісію в межах рекомендованих параметрів для оптимальної продуктивності та безпеки. Поради щодо усунення несправностей стосуються таких проблем, як збій запуску двигуна та неправильні індикатори.
Світлові індикатори та звукові сигнали для усунення несправностей контролера двигуна. Несправності під час самоперевірки включають звукові сигнали, блимання вогнів і тихі двигуни через втрату сигналу або проблеми з напругою. Рішення передбачають перевірку з’єднань, регулювання значень газу та перевірку обладнання. Робочі несправності, такі як зупинені двигуни, вимагають вимикання живлення або перевірки на короткі замикання.
