BetaFPV Pavo35 Безколекторний комплект рами Whoop (148мм) 92мм канал, T700 карбон, 7075 CNC, XT60

Огляд

Рама BetaFPV Pavo35 Brushless Whoop є рамою стилю cinewhoop розміром 3,5 дюйма, спроектованою на основі аеродинамічного концепту дюкти. Дизайн дюкти описується як такий, що забезпечує додатковий тяговий зусилля в 400 г, а рама використовує Y-подібну підтримуючу структуру з алюмінієвого сплаву CNC 7075 для зменшення спотворень/згинання та покращення характеристик вібрації. Вона призначена для сумісності з основними системами HD VTX та стандартними екшн-камерами, з фіксованим портом живлення XT60 для підключення однією рукою.

Ключові особливості

• Концепція дюкти Whoop описується як така, що додає +400 г тяги та покращує горизонтальну стабільність.
• Y-подібна структура з алюмінієвого сплаву CNC 7075 для підвищення міцності конструкції та опору кручення.
• Заклепана та зібрана структура дюкти; швидка розбирання/збирання всього за 4 гвинти.
• Дизайн фіксованого порту живлення; з'єднувач батареї вказаний як фіксований XT60.

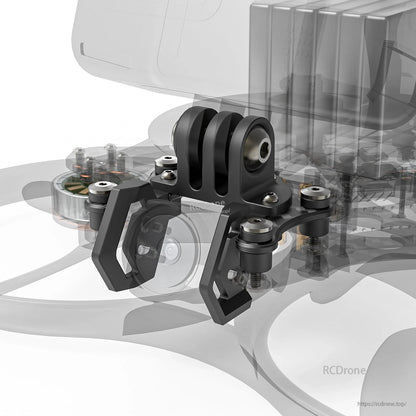

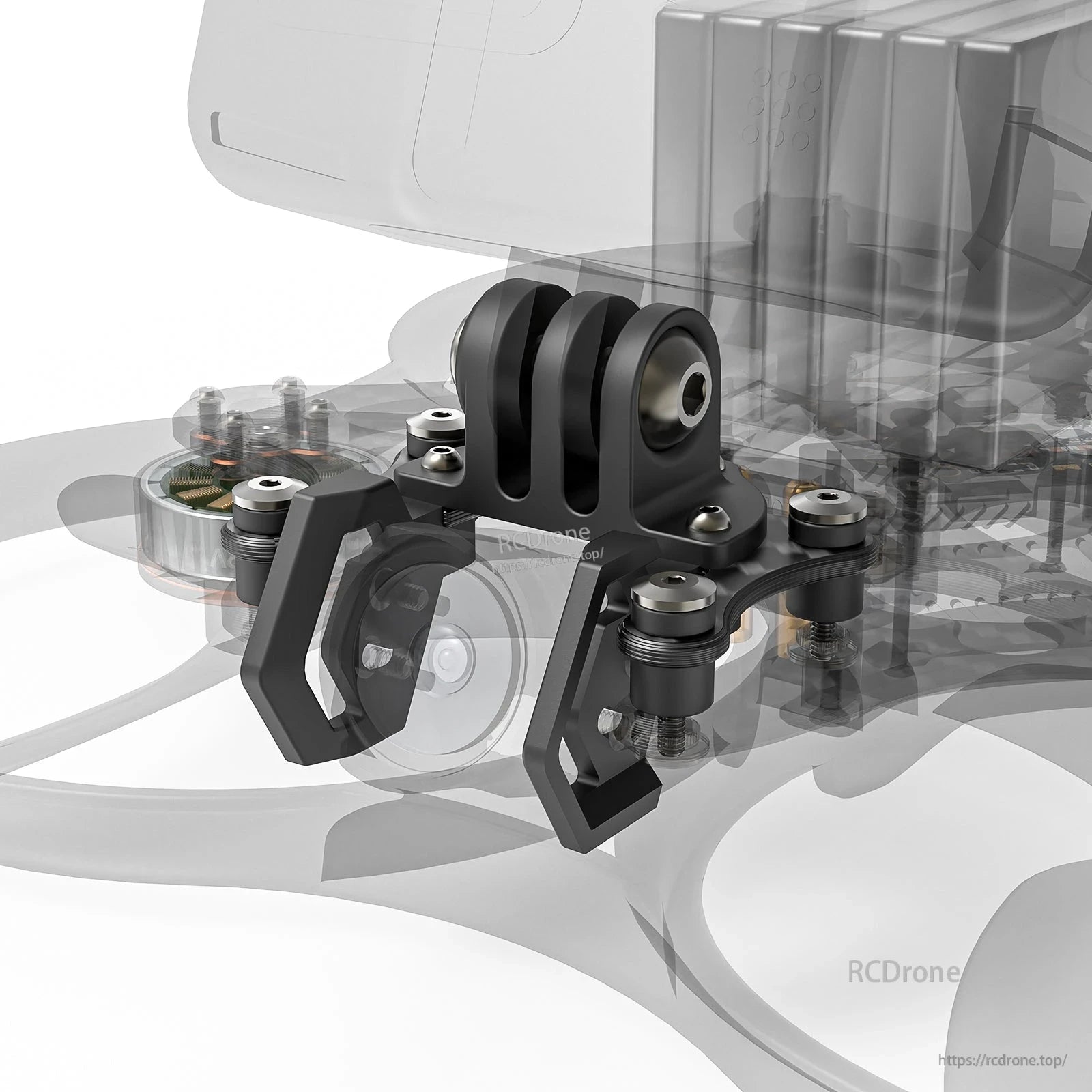

• Підтримка для монтажу HD VTX та камер: HD VTX 25,5 x 25,5 мм (M1.6) / 20 x 20мм (M2); розмір установки камери 20мм (сумісний з 19мм).

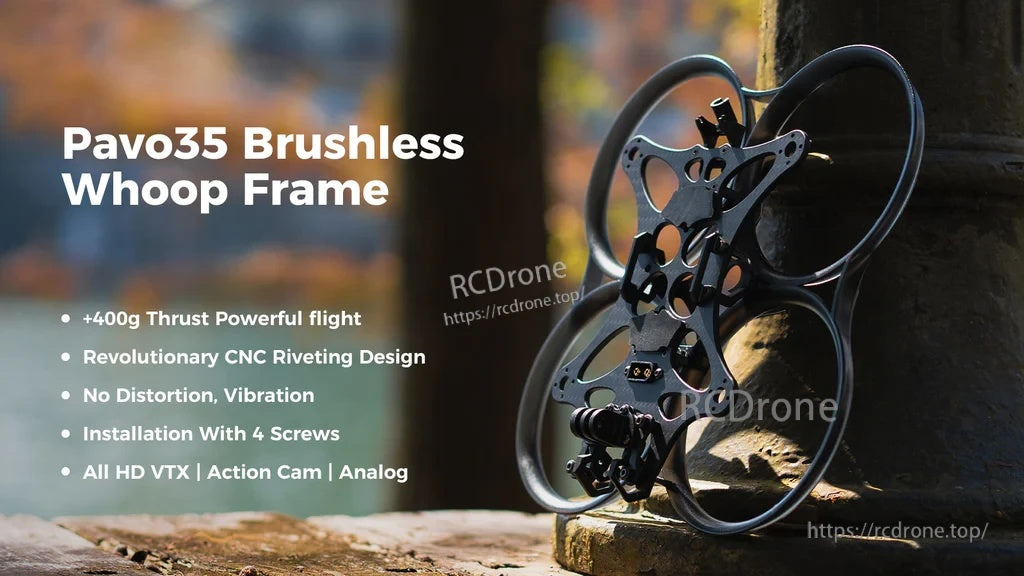

• Основні моменти тексту зображення: “Без спотворень, вібрацій”, “Установка з 4 гвинтами”, та примітки про сумісність “Всі HD VTX | Екшн-камера | Аналог”.
• Вихідний текст згадує про співвідношення довіри до ваги 9:4:1 та 12 хвилин часу польоту для повної конфігурації/літака.
• Концепція світлодіодної стрічки COB: “Серія Pavo COB LED Strip” описується як 5V, 750мм x 4мм, та дистанційно керована на Pavo35 (показані кольори: Синій / Білий / Зелений / Червоний).

Для питань сумісності збірки (FC/VTX/встановлення камери) звертайтеся support@rcdrone.top or відвідайте https://rcdrone.top/.

Специфікації

Розміри, показані на кресленні (додатково)

Застосування

• Конструкції кадру 3.5-дюймового cinewhoop, що вимагають конструкції з каналами для стабільного польоту.
• Конструкції, що використовують HD VTX або аналогові відеосистеми та стандартну екшн-камеру (розміри кріплень наведені вище).

Що входить

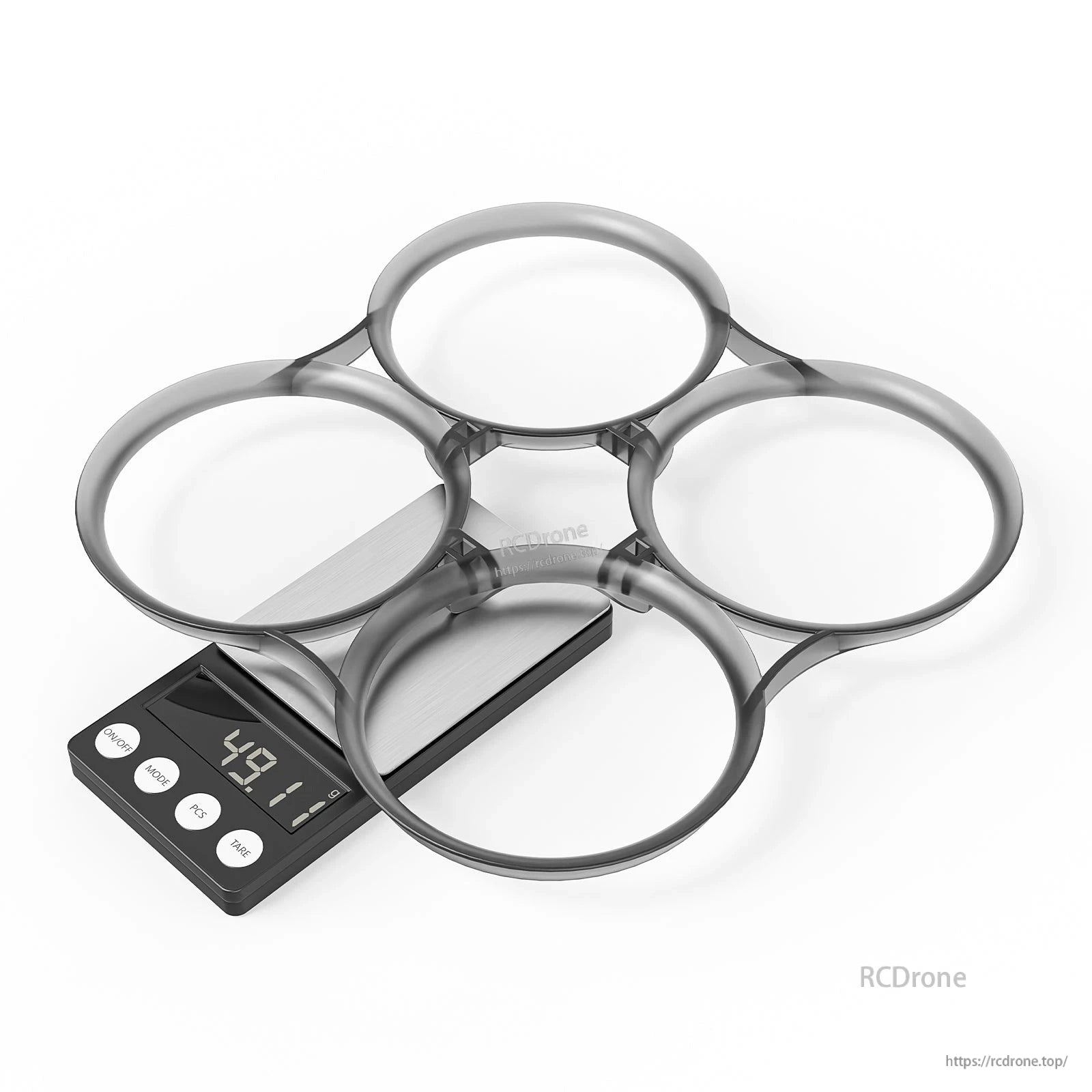

Список товарів: Pavo35 Безщітковий Whoop Duct

• 1 x Whoop Duct
• 1 x Картка обслуговування

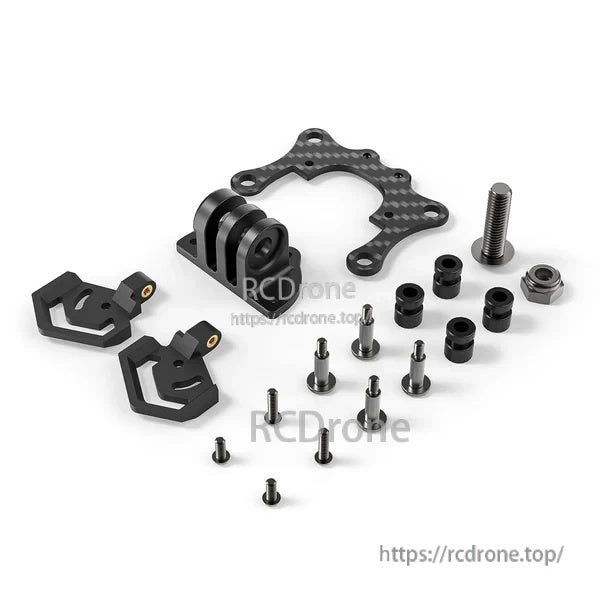

Список товарів: Pavo Series FPV Gimbal Mount

• 1 x Вуглецева плита для гімбала

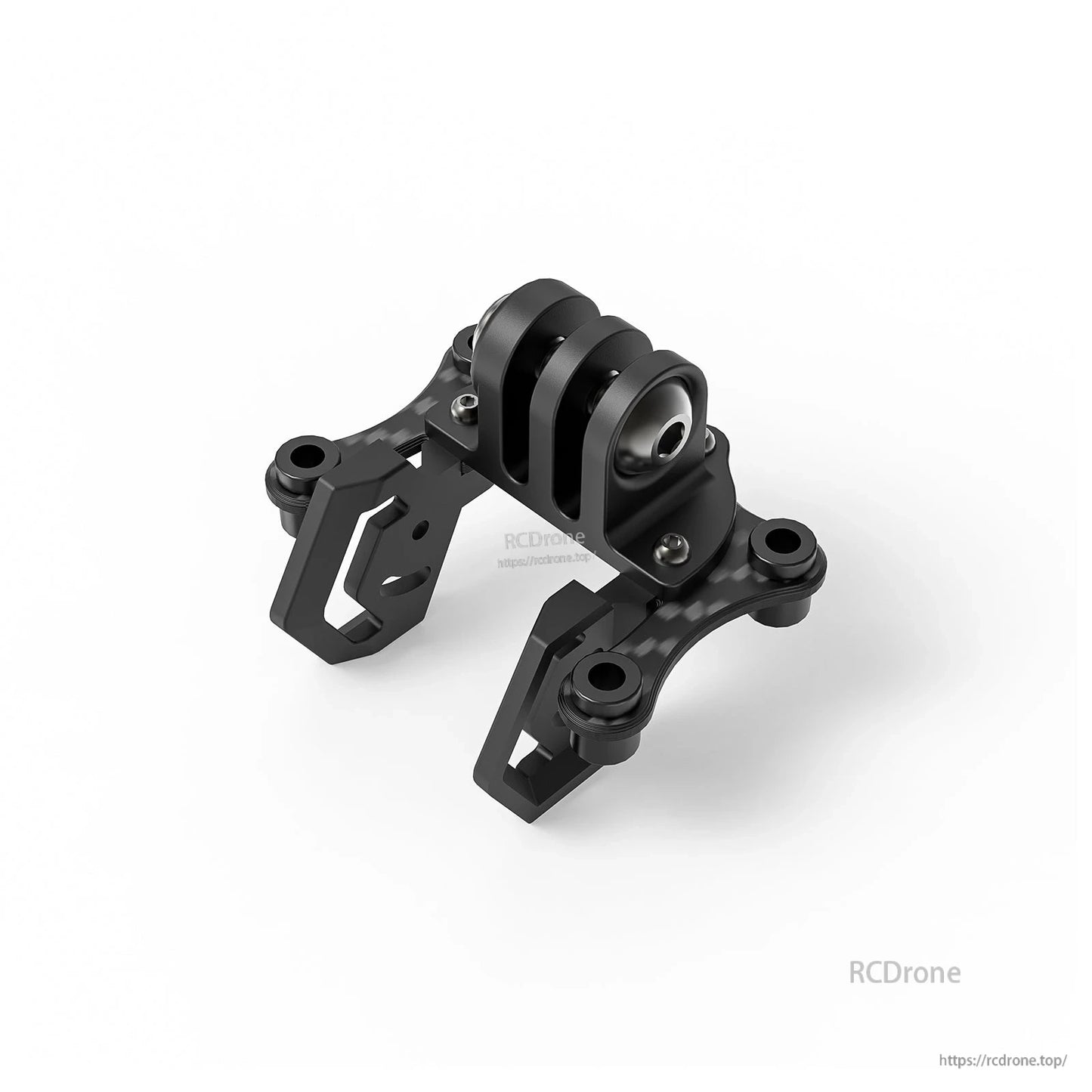

• 1 x Кріплення для камери
• 1 x Ліве кріплення для камери
• 1 x Праве кріплення для камери
• 4 x Дампінгові кулі для гімбала
• 4 x Гвинти для гімбала
• 2 x Внутрішній шестигранний плоский гвинт M25
• 2 x Внутрішній шестигранний плоский гвинт M28
• 1 x Внутрішній шестигранний плоский гвинт M518
• 1 x Гайка проти розкручування M5*5

Список товарів: Pavo35 Безщіткова рама Whoop

• 1 x Верхня плита
• 1 x Вуглецева плита для гімбала
• 1 x Базова плита
• 2 x Держатель для акумулятора
• 4 x Y-подібний алюмінієвий кронштейн
• 1 x Whoop Duct
• 1 x Держатель для приймача
• 1 x Amass XT60EW-M Розетка (Чорна)
• 2 x Антиковзка мат для батареї
• 1 x Стяжка для батареї
• 4 x Ампліфікаційний м'яч для контролера польоту
• 4 x М'яч для зменшення вібрації панорамування/нахилу
• 4 x Гвинти для панорамування/нахилу
• 2 x Внутрішній шестигранний гвинт з плоскою головкою M2.5*5
• 10 x Внутрішній шестигранний плоский гвинт M2*6
• 4 x Внутрішній шестигранний плоский гвинт M2*8
• 4 x Внутрішній шестигранний плоский гвинт M2*10
• 4 x Нейлонова гайка M2
• 1 x Пакет аксесуарів
• 1 x Сервісна картка
• 1 x Посібник з експлуатації

Посібники

• Відео інструкція з установки: DJI O3 Air Unit на Pavo35

Деталі

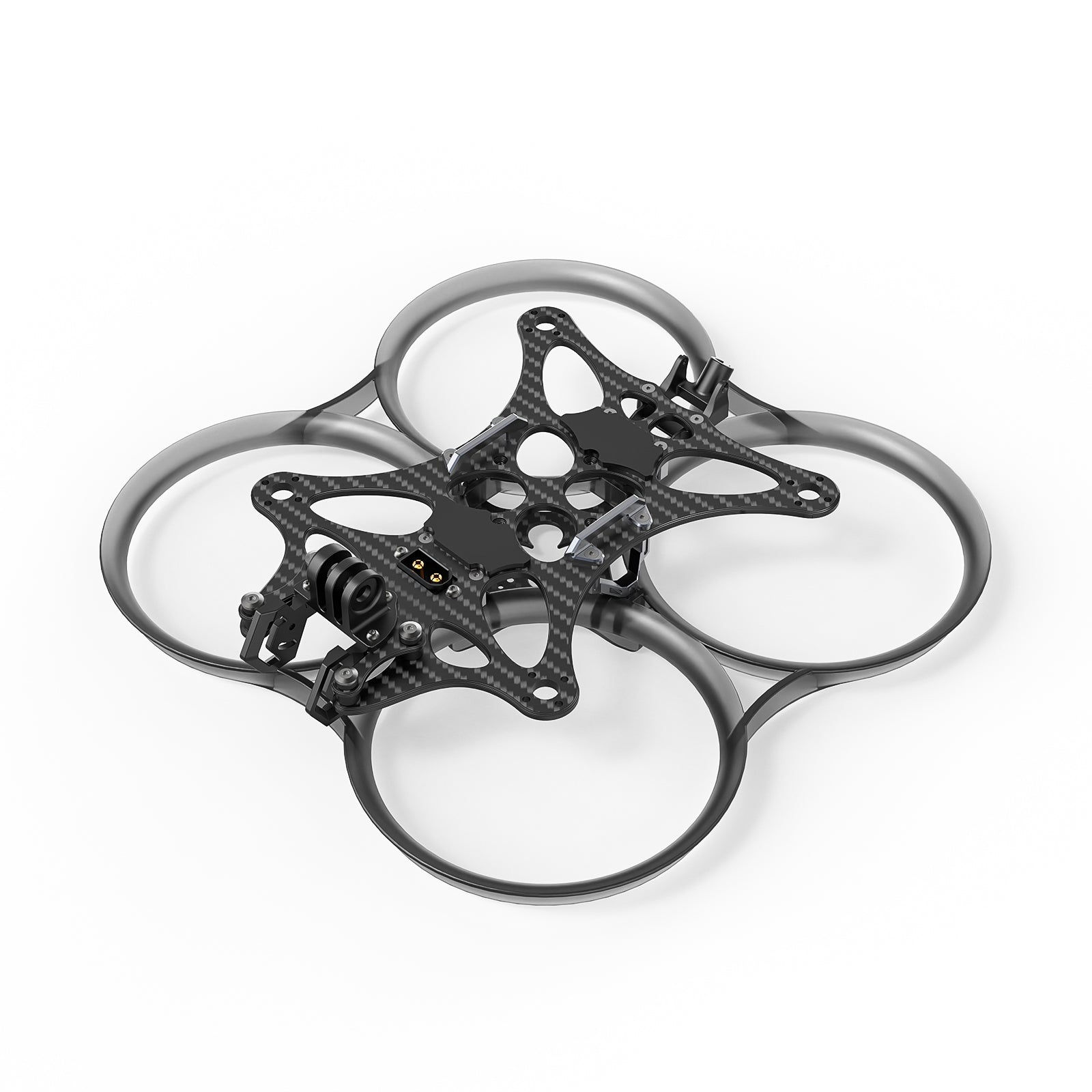

Розроблений як платформа стилю cinewhoop розміром 3.5 дюйми, рама Pavo35 використовує аеродинамічну концепцію каналу та фіксований XT60 для швидкого, одноручного підключення акумулятора.

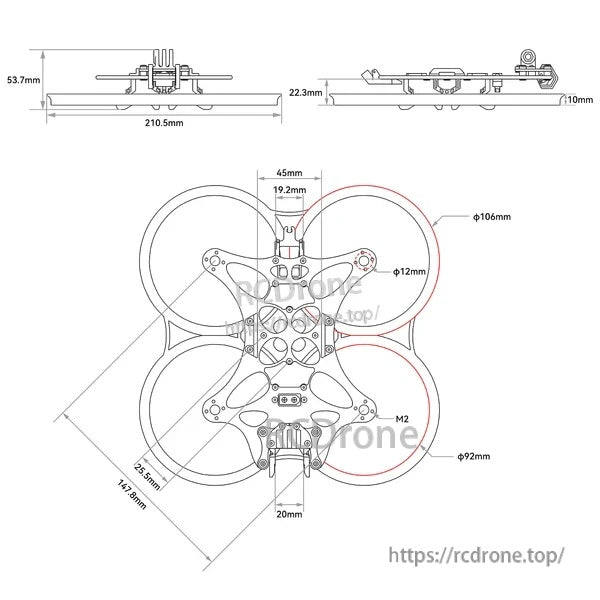

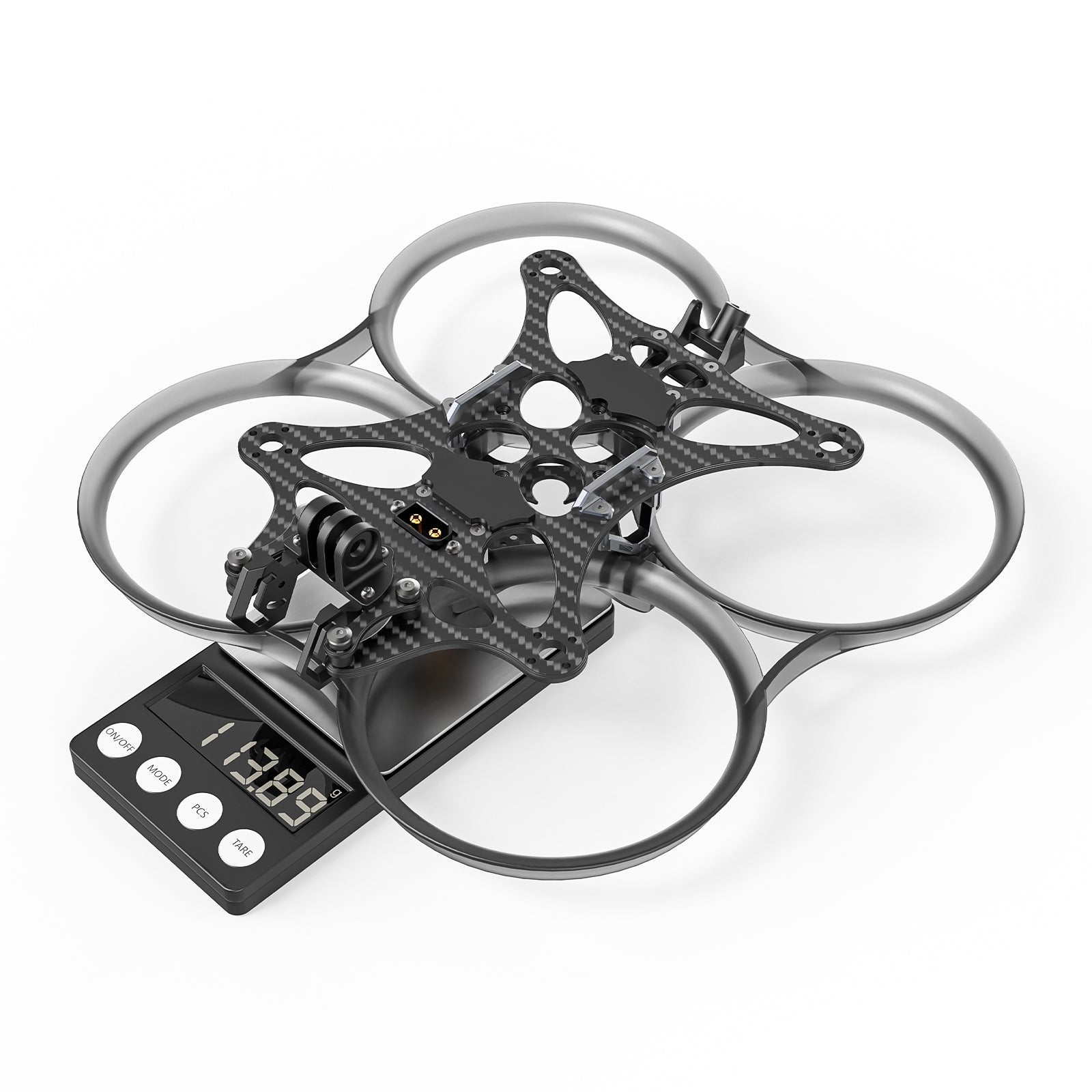

Референсні вимірювання для підбору та планування збірки, включаючи колісну базу 148 мм та діаметр каналу 92 мм.

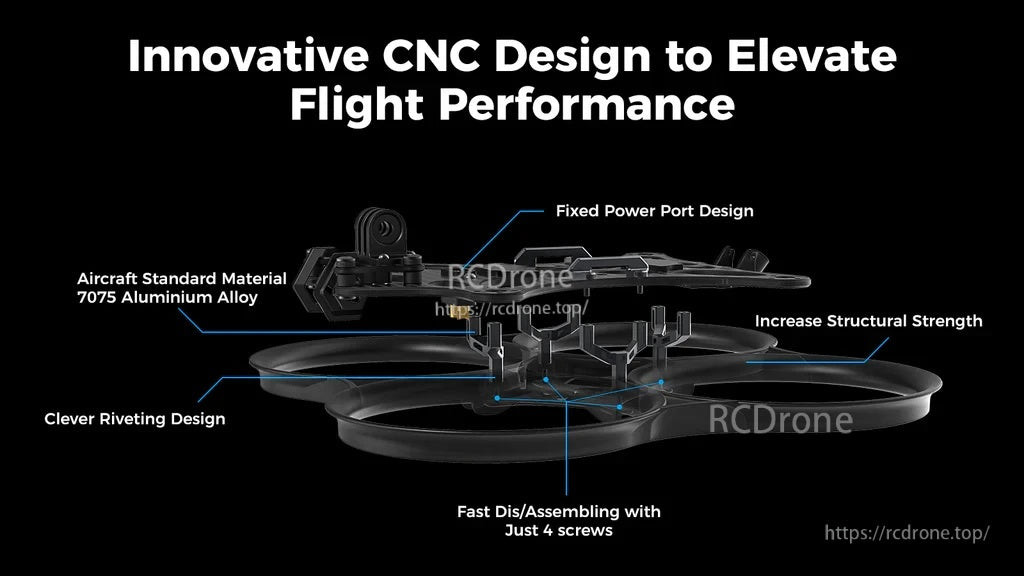

Підтримка у формі Y з алюмінію 7075, виготовлена на ЧПУ, та заклепана збірка каналу розроблені для зменшення спотворення та прискорення обслуговування лише з чотирма гвинтами.

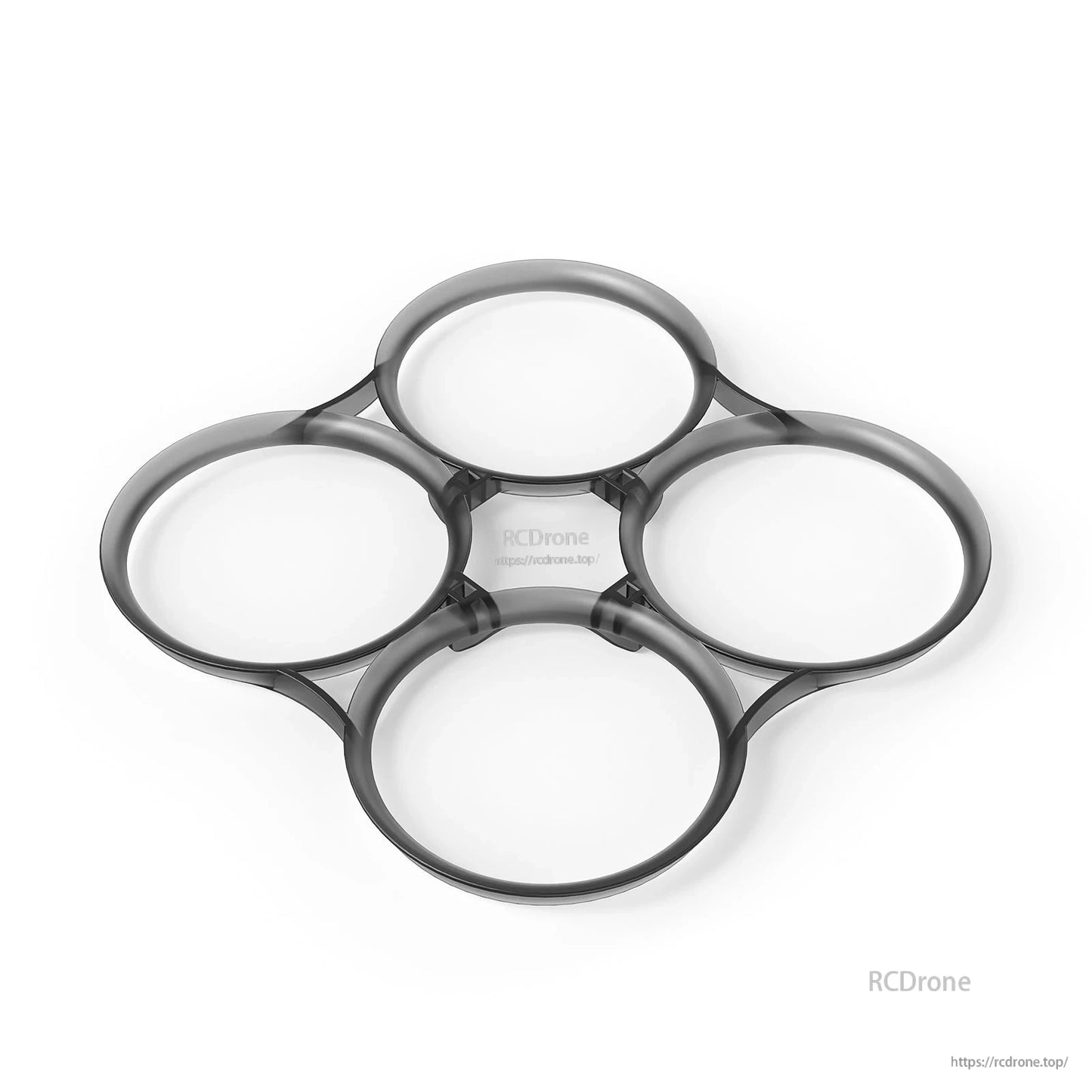

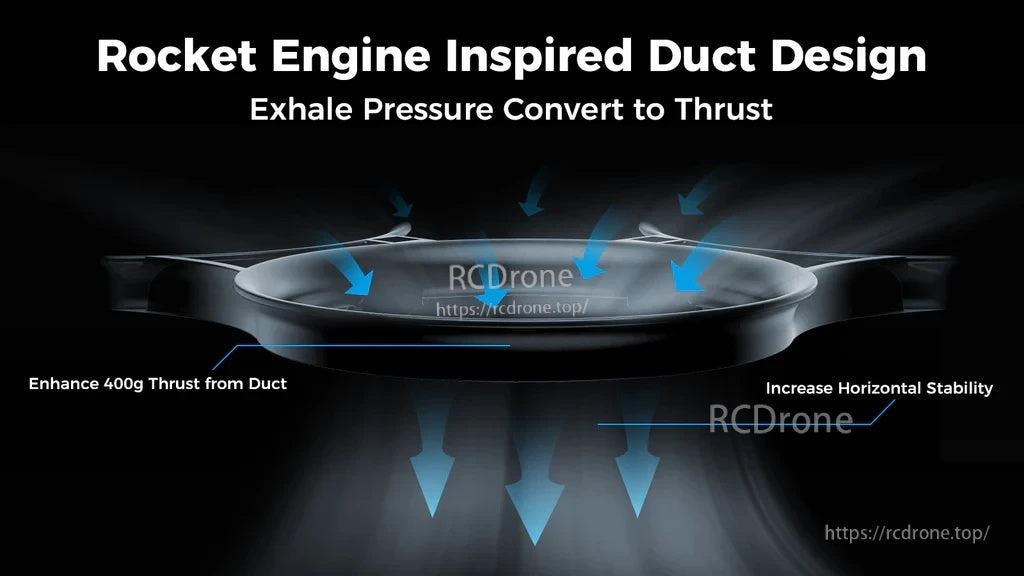

Профіль каналу розроблений для перетворення тиску повітря в тягу та покращення горизонтальної стабільності під час кінематографічного польоту.

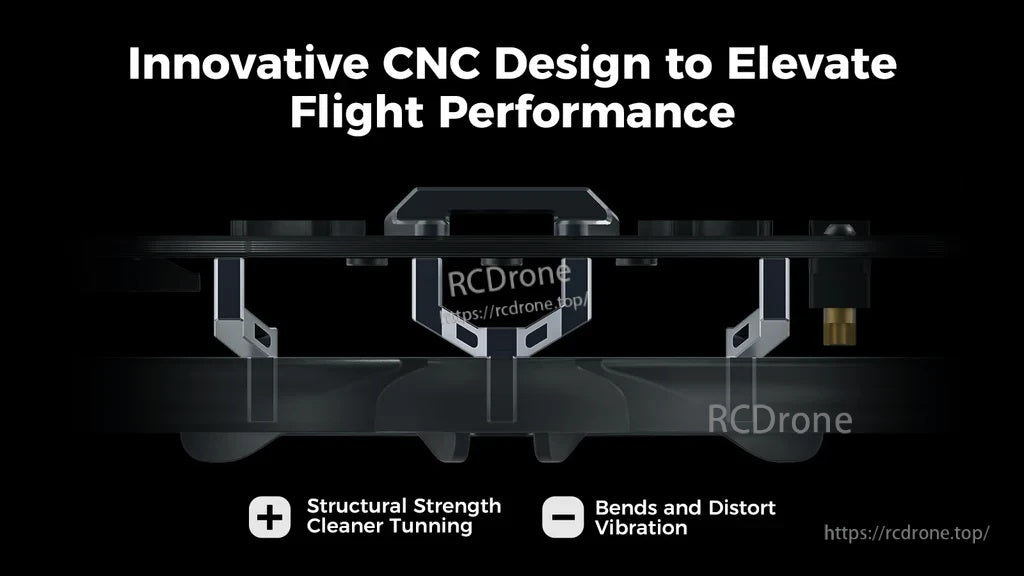

Додаткове підкріплення допомагає зберігати жорсткість рами, підтримуючи чистіше налаштування та більш стабільну вібраційну продуктивність.

Опційна підтримка стрічки COB LED додає налаштовуване освітлення з дистанційно керованими кольоровими режимами.

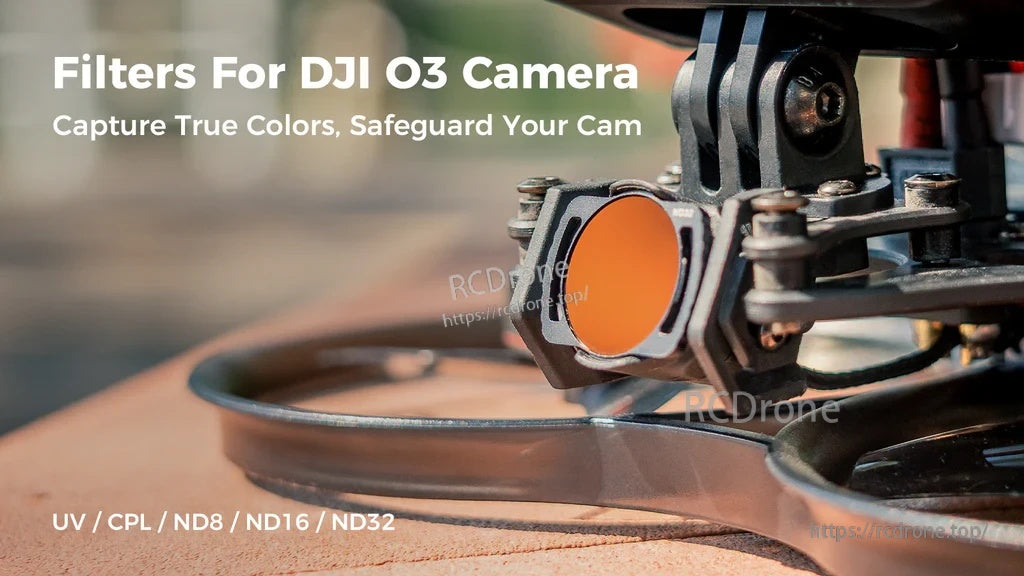

Варіанти фільтрів для камери DJI O3 допомагають керувати експозицією та захищати об'єктив під час польотів на вулиці.

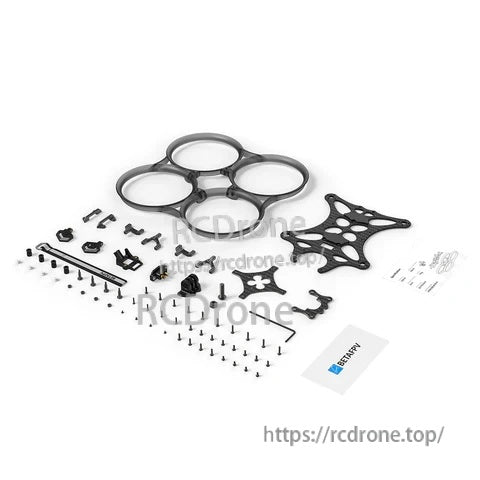

Усе необхідне для складання рами організовано в одному комплекті, включаючи набір каналів, вуглецеві пластини та кріпильні елементи.
