Контролер польоту PIXHAWK

Спираючись на оригінальні функції 3DR PIX, майже два роки технічного розвитку в області контролерів польоту технічною командою Radiolink переробили та інновували оригінальну схему PIX і неодноразово тестували функцію для досягнення кращої продуктивності.

Антистатичні компоненти від SMT до зварювання, усі мікросхеми, процесори, датчики та інше імпортуються з цілим пакетом основним агентством, майстерня захисту навколишнього середовища без пилу та автоматичне виробництво гарантують довговічність PIXHAWK.

Зменшити взаємні перешкоди внутрішніх компонентів панелі керування польотом, досягти меншого шуму, точнішого компаса та зробити політ безпечнішим.

Посилання на інструкцію користувача:http://ardupilot.org/planner/docs/mission-planner-overview.html

Функції Radiolink Pixhawk:

• 【Конфігурація високого класу】--Висока продуктивність Advanced 32F427 ARM Cortex M4 Core процесор, 32-розрядний безвідмовний співпроцесор, 3-осьовий акселерометр MPU 6000.



• 【Відмінна продуктивність】-Новий макет і база технічних оновлень на 3DR PIX. Потужний апаратний пристрій може створити, ви можете реалізувати більше функцій за допомогою простого програмування.

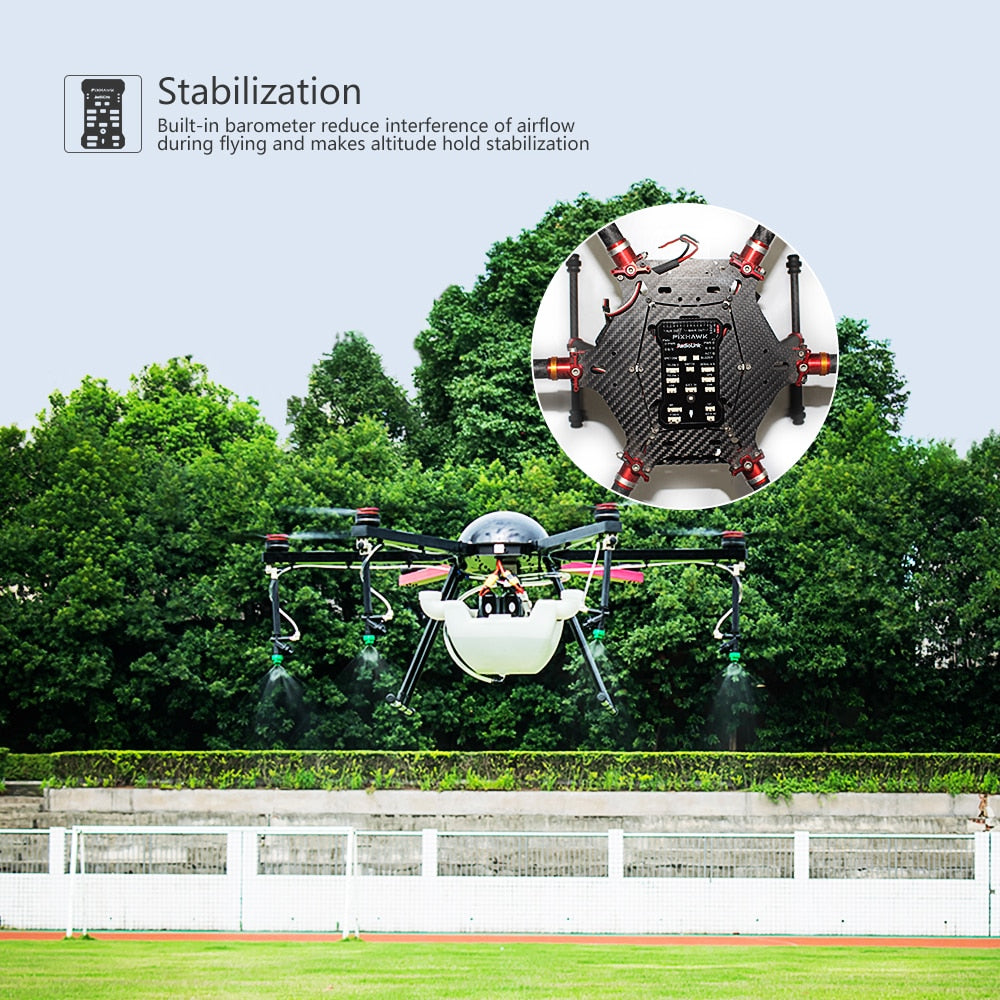

• 【Стабілізація】-- Виробництво шляхом автоматичного та унікального тестування програмного забезпечення автоматизації, досягнуто менше перешкод від внутрішніх компонентів, вбудований датчик барометра для стабілізації висоти.



• 【Легше налаштування】--Немає складних налаштувань для гравців-початківців і професорів, прості налаштування калібрування в Mission Planner, ви отримаєте гарний досвід використання Radiolink Pixhawk.



• 【Багатофункціональний】--Підтримка екранного меню, GPS-модуля тощо, підходить для квадрокоптера з довгою колісною базою/6-8 осевого мультиротора.

Опис Radiolink Pixhawk:

Верхова конфігурація

• 32 bit 32F427 ARM Cortex M4 Core + FPU (блок із плаваючою комою)

• 168 МГц / 256 КБ ОЗУ / 2 МБ флеш-пам'яті

• 32-розрядний співпроцесор захисту від несправностей

• 16-бітний гіроскоп ST Micro L3GD20H

• 14-розрядний акселерометр/магнітометр ST Micro LSM303D

• 3-осьовий акселерометр/гіроскоп MPU 6000

• Барометр MEAS MS5611

Легко налаштувати
Немає складних налаштувань для гравців-початківців і професорів, завантажте планувальник місій із веб-сайту Radiolink. За допомогою кабелю USB підключіть PIX до комп’ютера, легко керуйте налаштуваннями калібрування на Mission Planner. Тоді насолоджуйтеся польотом.

Технічні характеристики польотного контролера PIXHAWK:

• Порт роз’єму: роз’єм JST GH

• Вхід приймача: PPM/SBUS

• Передавач: 6 одноразових/ШІМ

• Напруга USB: 5 В+-0,3 В

• Робоча напруга: 5,1 В

• Діапазон робочих температур: -40~80°

• Моделі підтримки: Квадрокоптер із довгою колісною базою/6-8-осьовий мультиротор

• Розмір міні-пікс: 8,2*4,3*1.7см

• Вага: 30 г

Пакет включено(Sокремо придбайте Pixhawl)

• PIXHAWK x 1

• Модуль живлення (2s-12s)x 1

• Кнопка безпеки x 1

• Двостороння клейка стрічка x2

• Зумер x 1

• Картка Micro-SD TF (4G) x 1

• Трижильний сервокабель x 1

• Кабель підключення кнопки безпеки x1

• Кабель підключення приймача x1

• Кабель підключення модуля живлення x1

Модуль GPS SE100

Функції GPS SE100:

 【Міні-розмір】: цей міні-GPS для польотного контролера Radiolink Pixhawk, лише 1,89*1,6*0,59 дюйма, він ідеально підходить для гоночних дронів і квадрокоптерів. 【Чудова стабільність】: Конструкція керамічної антени покращує здатність отримувати надзвичайно слабкий сигнал, навіть незважаючи на перешкоди завдяки ідеальному фільтру. Подвійний фільтр: SAWF (фільтр поверхневих акустичних хвиль) від Murata, технологія незалежної подвійної фільтрації, сильніша здатність запобігати перешкодам.

【Конфігурація верхнього рівня】: дизайн з U-box UBX-M8030(M8), 72-канальний, кращий, ніж GNSS 7N. Керамічна антена 2,5 дбл і HMC5983 від Honeywell.

【Позиційна точність і швидкість】: точність 50 сантиметрів під час одночасної роботи з GNSS, позиціонування 20 супутників за 6 секунд на відкритій місцевості та здатність підтримувати станцію в долині. Підтримка прийому GPS, QZSS L1 C/A, GLONASS L10F, BeiDou B1.

 【Висока продуктивність】: додано функцію індикатора супутникового пошуку GPS-сигналу та отримано ексклюзивний патент, що забезпечує високу конфігурацію та низьку ціну, надаючи другу моделі дуже економічно ефективний продукт.

     Специфікація модуля GPS SE100:

• Точність швидкості: 0,1 м/с

• Максимальна висота: 50000 м

• Максимальна швидкість: 515 м/с

• Максимальне прискорення: 4G

• Частота оновлення: 10 Гц

• Час до першого виправлення: холодний старт: 26 с, гарячий старт: 1 с

• Джерело живлення: напруга 5VDC±5%

• Розмір: 1,89*1,6*0.59in

• Струм: 50~55 мА

     Порти підключення GPS:

• Інтерфейс A.GPS UART, швидкість передачі даних: 1,2K/4,8K/9,6K/19,2K/38,4K/57,6K/112,5K

• B. Геомагнітний інтерфейс I2C

• Струм: 50~55 мА

• Відстеження чутливості та навігація: -167 дБм; Повторне отримання: -163 дБм

• Чутливість при холодному запуску: -151 дБм; Гарячий старт: -159 дБм

     Пакет включає (Sокрема покупка):

• M8N SE100 GPS x 1

• Металевий стрижневий кронштейн x 1

• З'єднувальний кабель x 1

• Металева кріпильна прокладка x 2

• Пінопластовий стікер x 1

RadioLink Radiolink — високотехнологічна виробнича компанія, яка займається дослідженнями, виробництвом і маркетингом радіопередавачів моделі RC. наші продукти включають_ RC передавач; диспетчер польотів; приймач; GPS дрон тощо.

Унікальна система автоматизованого тестування програмного забезпечення PIXHAWK виявляє всі функції, датчики та вихідні інтерфейси на 32-розрядному контролері польоту Radiolink Pixhawk PIX 2.4.8 APM за загальний час тестування 19 хвилин із наступними тестами на 17, 15, 13, 11, 9, 7, 5, 3 та 1 хвилинах.

Radiolink присвятив шість місяців розробці своєї системи тестування програмного забезпечення автоматизації, що робить їх єдиним виробником PIX, який ретельно тестує автоматизацію від датчика до інтерфейсу. У результаті Radiolink значно підвищив ефективність тестування порівняно з традиційними ручними методами.

Присвятивши приблизно 19 місяців ретельному тестуванню та експериментуванню, ми змогли освоїти всі функції та досягти значних успіхів, зокрема зменшення електромагнітних перешкод між внутрішніми компонентами, зниження рівня шуму та ще точніші показання компаса.

Після періоду суворого тестування, який тривав приблизно 19 місяців, ми успішно навчилися та освоїли всі функції, що призвело до зменшення інтерференції внутрішніх компонентів, зменшення електромагнітного шуму, покращення точності компаса та підвищення загальної безпеки під час польоту.

Контролер польоту Radiolink Pixhawk PIX 2.4.8 APM оснащений GPS M8N SE100 для радіоуправляних безпілотних літальних апаратів, квадрокоптерів/мультироторів, з потенційним використанням у таких сферах, як освіта БПЛА, сільське господарство, формування польотів, навчальні заклади, безпека компаній, рятувальні, медичні вертольоти (MEDEVAC) і рішення для кінематографії громадської безпеки.

GPS Auto Return Custom Flight Path SE1OO SOcm точність позиціонування (не включено) Iar EWNour Pixhawk PwR Radiouint E Den Hn .

Pixhawk PIX 2.4.8 APM може похвалитися подвійною потужністю порівняно з його попередником, версією 2.4.6. Компанія Radiolink витратила приблизно шість місяців на розробку своєї системи автоматизованого тестування програмного забезпечення, яка забезпечує більш ефективне тестування, ніж традиційні ручні методи.

Цей продукт містить контролер польоту Pixhawk FMU V3.0 із напругою живлення 3,3 В. Він також оснащений приймачем Spektrum DSM, зумером, модулем телеметрії, модулем GPS, інтерфейсом USB, аналого-цифровим перетворювачем, світлодіодним індикатором і послідовною шиною (CAN) для зв’язку.

Контролер польоту Pixhawk PIX пропонує основні виходи для керування двигуном, а також вихід сигналу SBUS і вихід LAUX для підключення до інших пристроїв.

Контролер польоту Pixhawk PIX 2.4.8 за замовчуванням має 0,3 [потужність?], з кнопкою «прощай» для скидання приводу, кнопкою скидання 51/8 входів/виходів, 7 модулів GPS, портом USB, A /D конвертер і порт micro-USB. Розміри приблизно 16,5 мм.

GPS, RadioLink SE100, надіслані через PRM-03, зумер Jimich SLAL, уникнення перешкод, SUO4 і AT9S Pro рекомендовані для різних програм.

Цей товар — пристрій GPS Pixhawk, номер деталі PIXHAWK MINT. Розміри предмета становлять 48 мм x 15 мм x 30 мм (довжина x ширина x висота), а його вага приблизно 38 г. Зауважте, що є два окремих блоки: один вагою 35 г і інший вагою 20 г, обидва оснащені процесором STM32ZF4ZZVIT6.

Пакет включає: 32-розрядний контролер польоту Pixhawk PIX 2.4.8 APM, GPS M8N SE100, модуль живлення, зумер, захисний вимикач, TF-карту (4 ГБ), двосторонню клейку стрічку, кабель для підключення приймача, живлення кабель підключення модуля, USB-кабель, пакувальна коробка, посібник користувача та інструкції.

RadioLink M8N GPS SE1OO Coolmgicit Poton Aeeyias Positioning 20 Sateilites Seconds Open Ground Supper Valley Station Keeping

Особливості включають подвійну керамічну антену, мікросхему MMIC з високим коефіцієнтом посилення від Murata, фільтр Za5-388, фільтр SAW, модуль GPS (QMC5883L) з Японії, геомагнітний датчик і U-блок Модуль UBX-M8030.

GPS-модуль Radiolink MBN, який містить чіп u-blox M8O3O (MB), перевершує одиночні GNSS-приймачі з його антеною ZN-2, яка може похвалитися керамічною технологією високого коефіцієнта посилення та вибірковості.

Насолоджуйтесь чудовою продуктивністю з точністю до 50 сантиметрів, що дозволяє швидко визначити місцезнаходження за допомогою до 20 супутників всього за секунди, навіть під час польоту над відкритою місцевістю.

Контролер польоту Radiolink Pixhawk (PIX) має інтерфейс з’єднувального кабелю, сумісний із зовнішнім роз’ємом MBN SE100. Його компактний дизайн має приблизно 1,89 дюйма в довжину, 1,6 дюйма в ширину та 0,59 дюйма у висоту.
