• M8N SE100 GPS x 1

• Металевий стрижневий кронштейн x 1

• З'єднувальний кабель x 1

• Металева кріпильна прокладка x 2

• Пінопластовий стікер x 1

     Пакет включає (Sпридбати окремо):

• Інтерфейс A.GPS UART, швидкість передачі даних: 1,2K/4,8K/9,6K/19,2K/38,4K/57,6K/112,5K

• B. Геомагнітний інтерфейс I2C

• Струм: 50~55 мА

• Відстеження чутливості та навігація: -167 дБм; Повторне отримання: -163 дБм

• Чутливість при холодному запуску: -151 дБм; Гарячий старт: -159 дБм

     Порти підключення GPS:

• Точність швидкості: 0,1 м/с

• Максимальна висота: 50000 м

• Максимальна швидкість: 515 м/с

• Максимальне прискорення: 4G

• Частота оновлення: 10 Гц

• Час до першого виправлення: холодний старт: 26 с, гарячий старт: 1 с

• Джерело живлення: напруга 5VDC±5%

• Розмір: 1,89*1,6*0,59 дюйма

• Струм: 50~55 мА

     Специфікація модуля GPS SE100:

 【Висока продуктивність】: додано функцію індикатора супутникового пошуку GPS-сигналу та отримано ексклюзивний патент, що забезпечує високу конфігурацію та низьку ціну, що дає другу моделі дуже рентабельний продукт.

【Позиційна точність і швидкість】: точність 50 сантиметрів під час одночасної роботи з GNSS, позиціонування 20 супутників за 6 секунд на відкритій місцевості та здатність підтримувати станцію в долині. Підтримка прийому GPS, QZSS L1 C/A, GLONASS L10F, BeiDou B1.

【Конфігурація верхнього рівня】: дизайн з U-box UBX-M8030(M8), 72-канальний, кращий, ніж GNSS 7N. Керамічна антена 2,5 дбл і HMC5983 від Honeywell.

 【Міні-розмір】: цей міні-GPS для польотного контролера Radiolink Pixhawk, лише 1,89*1,6*0,59 дюйма, ідеально підходить для гоночних дронів і квадрокоптерів. 【Чудова стабільність】: Конструкція керамічної антени покращує здатність отримувати надзвичайно слабкий сигнал, навіть незважаючи на перешкоди завдяки ідеальному фільтру. Подвійний фільтр: SAWF (фільтр поверхневих акустичних хвиль) від Murata, технологія незалежної подвійної фільтрації, сильніша здатність запобігати перешкодам.

Функції GPS SE100:

Модуль GPS SE100

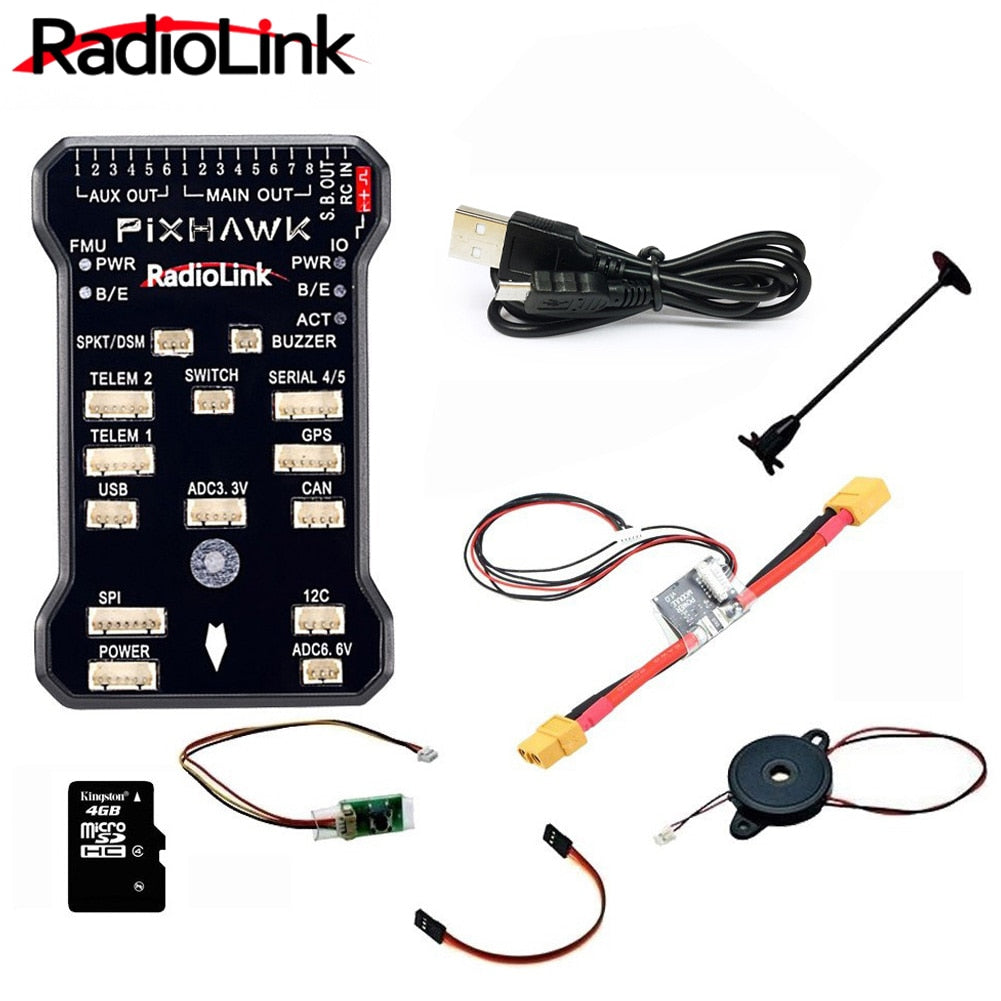

• PIXHAWK x 1

• Модуль живлення (2s-6s)x 1

• Кнопка безпеки x 1

• Двостороння клейка стрічка x2

• Зумер x 1

• Картка Micro-SD TF (4G) x 1

• Трижильний сервокабель x 1

• Кабель підключення кнопки безпеки x1

• Кабель підключення приймача x1

• Кабель підключення модуля живлення x1

Пакет включено(Sокремо придбайте Pixhawl)

• Порт роз’єму: роз’єм JST GH

• Вхід приймача: PPM/SBUS

• Передавач: 6 одноразових/ШІМ

• Напруга USB: 5 В+-0,3 В

• Робоча напруга: 5,1 В

• Діапазон робочих температур: -40~80°

• Моделі підтримки: Квадрокоптер із довгою колісною базою/6-8-осьовий мультиротор

• Розмір міні-пікс: 8,2*4,3*1,7 см

• Вага: 30 г

Технічні характеристики польотного контролера PIXHAWK:

Легко налаштувати
Немає складних налаштувань для гравців-початківців і професорів, завантажте планувальник місій із веб-сайту Radiolink. За допомогою кабелю USB підключіть PIX до комп’ютера, легко керуйте налаштуваннями калібрування на Mission Planner. Тоді насолоджуйтеся польотом.

• 32 bit 32F427 ARM Cortex M4 Core + FPU (блок з плаваючою комою)

• 168 МГц / 256 КБ ОЗУ / 2 МБ флеш-пам'яті

• 32-розрядний співпроцесор захисту від несправностей

• 16-бітний гіроскоп ST Micro L3GD20H

• 14-розрядний акселерометр/магнітометр ST Micro LSM303D

• 3-осьовий акселерометр/гіроскоп MPU 6000

• Барометр MEAS MS5611

Верхова конфігурація

Опис Radiolink Pixhawk:

• 【Конфігурація високого класу】--Висока продуктивність Advanced 32F427 ARM Cortex M4 Core процесор, 32-розрядний безвідмовний співпроцесор, 3-осьовий акселерометр MPU 6000.



• 【Відмінна продуктивність】-Новий макет і технічна база для оновлень на 3DR PIX. Потужний апаратний пристрій може створити, ви можете реалізувати більше функцій за допомогою простого програмування.



• 【Стабілізація】--Виробництво за допомогою автоматичного та унікального тестування автоматизованого програмного забезпечення, досягнуто менше перешкод від внутрішніх компонентів, вбудований датчик барометра для стабілізації висоти.



• 【Легше налаштування】--Немає складних налаштувань для початківців і професійних гравців, прості налаштування калібрування в Mission Planner, ви отримаєте гарний досвід використання Radiolink Pixhawk.



• 【Багатофункціональний】--Підтримка екранного меню, GPS-модуля тощо, підходить для квадрокоптера з довгою колісною базою/6-8 осевого мультиротора.

Функції Radiolink Pixhawk:

Зменшіть взаємні перешкоди внутрішніх компонентів панелі керування польотом, досягніть меншого шуму, точнішого компаса та зробіть політ безпечнішим.

Антистатичні компоненти від SMT до зварювання, усі мікросхеми, процесори, датчики та інше імпортуються з повним пакетом основним агентством, майстерня захисту навколишнього середовища без пилу та автоматичне виробництво гарантують довговічність PIXHAWK.

Спираючись на оригінальні функції 3DR PIX, майже два роки технічного розвитку в області контролерів польоту технічною командою Radiolink переробили та інновували оригінальну схему PIX і неодноразово перевіряли функцію для досягнення кращої продуктивності.

Контролер польоту PIXHAWK

3.3 Світлодіодний індикатор arcuno Dower sinai Вхід сигналу шини 5 Вихід шини SD-карта Основні виходи Допоміжні виходи Вхід/вихід Кнопка скидання Кнопка скидання керування польотом Порт мікро USB (мережа контролера)

Чутливість приймача: 167 дБм; Час повторного збору: -163 дБм; Холодний старт: -151 дБм. Швидкість передачі: 1,2 Кбіт/с, 4,8 Кбіт/с, 9,6 Кбіт/с, 19,2 Кбіт/с, 38,4 Кбіт/с, 57,6 Кбіт/с або 112,5 Кбіт/с. Геомагнітний інтерфейс: I2C, доступний 1 порт.

RadioLink Electronic Co. Ltd. є професійним дистанційним дистанційним керуванням: розробником і виробником систем керування. компанію було засновано 1 вересня 2003 року та зареєстровано торгову марку в Китаї_ Європейському Союзі та США.

Контролер польоту Pixhawk зменшує перешкоди між внутрішніми компонентами, мінімізуючи шум і забезпечуючи точніші показання компаса для підвищення безпеки під час польоту.

Radiolink присвячує приблизно чотири місяці ретельному розвитку кожної функції свого Pixhawk, забезпечуючи найвищий рівень якості в кожному аспекті.

Pixhawk PIX APM — це надійний контролер польоту, який має надійний модуль SPIRIT. Усі компоненти, включаючи процесор і датчики, імпортуються як повний пакет від основного постачальника.

Післяпродажне обслуговування: для отримання допомоги телефонуйте за номером 755-8836-1717 (внутрішній номер 882 або 886) або електронною поштою [after_service@radiolink.com](mailto:after_service@radiolink.com).

Модуль GPS RadioLink MBN забезпечує вражаючу точність позиціонування 50 см, використовуючи сигнали від 20 супутників лише за 6 секунд, навіть на відкритій місцевості. Він також має здатність підтримувати станцію для стабільної та надійної навігації.

Модуль Radiolink MBN GPS, який містить чіпсет UBX-M8030 (M4B) від Infineon, пропонує значні покращення порівняно з одиночними системами GNSS. Модуль може похвалитися антеною з високим коефіцієнтом посилення з розширеною вибірковістю та можливостями посилення потужності завдяки компоненту HMC5983 від Honeywell.

Виняткова продуктивність забезпечує точне позиціонування в межах 50 см, використовуючи сигнали до 20 супутників, які можна отримати всього за 6 секунд навіть в умовах відкритої землі.

Професійний дизайн 13 років радіочастотного досвіду Radiolink MBN GPS. Патент на зовнішній вигляд.

Чарівно мудрий і далекоглядний дизайн цього виробу поєднує найкраще з обох світів — наукову точність і магічну привабливість.

Інструкції з підключення: підключіть червоний провід до VCC (загальний колектор напруги), білий провід до TX (передавання) для GPS, жовтий провід до RX (отримання) для NULL (без з’єднання) і чорний дріт до GND (заземлення). Крім того, зелений дріт підключено до CLK (годинник) і SDA (альтернатива послідовних даних) для 8-бітного зв’язку.
