Ультразвуковий датчик RadioLink SUI04 для багатороторних дронів, загальне уникнення перешкод, сумісний з Pixhawk, Mini PIX

RadioLink SUI04 - це передовий ультразвуковий сенсор, спеціально розроблений для всебічного уникнення перешкод у системах багатокоптерів. Завдяки інтегрованому дизайну передавача, компактній структурі та потужним обробним можливостям, він забезпечує точне, реальне усвідомлення навколишнього середовища для забезпечення безпечної та надійної роботи дронів.

Огляд

• Модель: SUI04

• Функція: Ультразвуковий сенсор для всебічного уникнення перешкод у 6 напрямках

• Застосування: Сумісний з багатокоптерами, що використовують контролери польоту, такі як CrossFlight, CrossRace, PIXHAWK, Mini Pix та TURBO PiX.

• Технологія: Двоїсте фільтрування апаратного та програмного забезпечення з 32-бітним процесором

• Час відгуку: 30 мс надшвидкий відгук

• Точність: 0.4см точність виявлення

• Кут променя: 60° кут виявлення з нульовою зоною затухання

• Розмір: 20 × 22 × 19мм | Вага: 8г

Ключові особливості

30мс надшвидка реакція

З інтегрованим 32-бітним процесором та подвійним фільтруванням (апаратне + програмне), SUI04 забезпечує надшвидке та точне виявлення (реакція 30мс), вирішуючи проблеми затримки, характерні для багатьох інших ультразвукових модулів. Ідеально підходить для використання в точних застосуваннях, таких як сільськогосподарські дрони та навчання початківців дронів, допомагаючи уникати перешкод у реальному часі.

Сумісні контролери польоту: RadioLink CrossFlight, CrossRace, PIXHAWK, Mini Pix, TURBO PiX (потрібне оновлення прошивки Copter V3.5.7).

Кут променя 60°, зона нульового затемнення

Кожен сенсор SUI04 передає та приймає в межах конуса 60°, забезпечуючи повне покриття без сліпих зон. Використовуючи разом із шістьма одиницями та платою розширення I2C, він дозволяє в реальному часі виявляти об'єкти в усіх напрямках (вперед, назад, вліво, вправо, вгору, вниз).

Висока точність 0.4 см

SUI04 має точність виявлення 0.4 см, що забезпечує виявлення навіть невеликих і близьких перешкод з високою надійністю, підтримуючи безпечніший і плавніший політ.

Компактний та легкий дизайн

З розмірами всього 20×22×19 мм і вагою лише 8 г (з проводами), SUI04 оптимізований для дронів з обмеженою вантажопідйомністю. Модуль передавача-приймача "все в одному" спрощує установку на малих фюзеляжах — навіть для FPV-гонщиків класу 210 мм.

Технічні характеристики

З'єднання та інтеграція

SUI04 можна підключити до Mini Pix або інших підтримуваних контролерів через плату розширення I2C. Це забезпечує уникнення перешкод у 6 напрямках і підтримує точне утримання висоти в реальному часі.

Навчання та безпека на відкритому повітрі

Розроблений з урахуванням освіти та навчання, SUI04 дозволяє новачкам уникати зіткнень з землею або стелею під час регулювання газу. Це робить його ідеальним для навчальних середовищ, підвищуючи безпеку як для користувачів, так і для навчального обладнання.

Вміст упаковки

• Датчик SUI04 x1

• I2C провід для PIXHAWK x1

• I2C провід для CrossFlight/CrossRace/Mini Pix x1

• Упаковка x1

Деталі

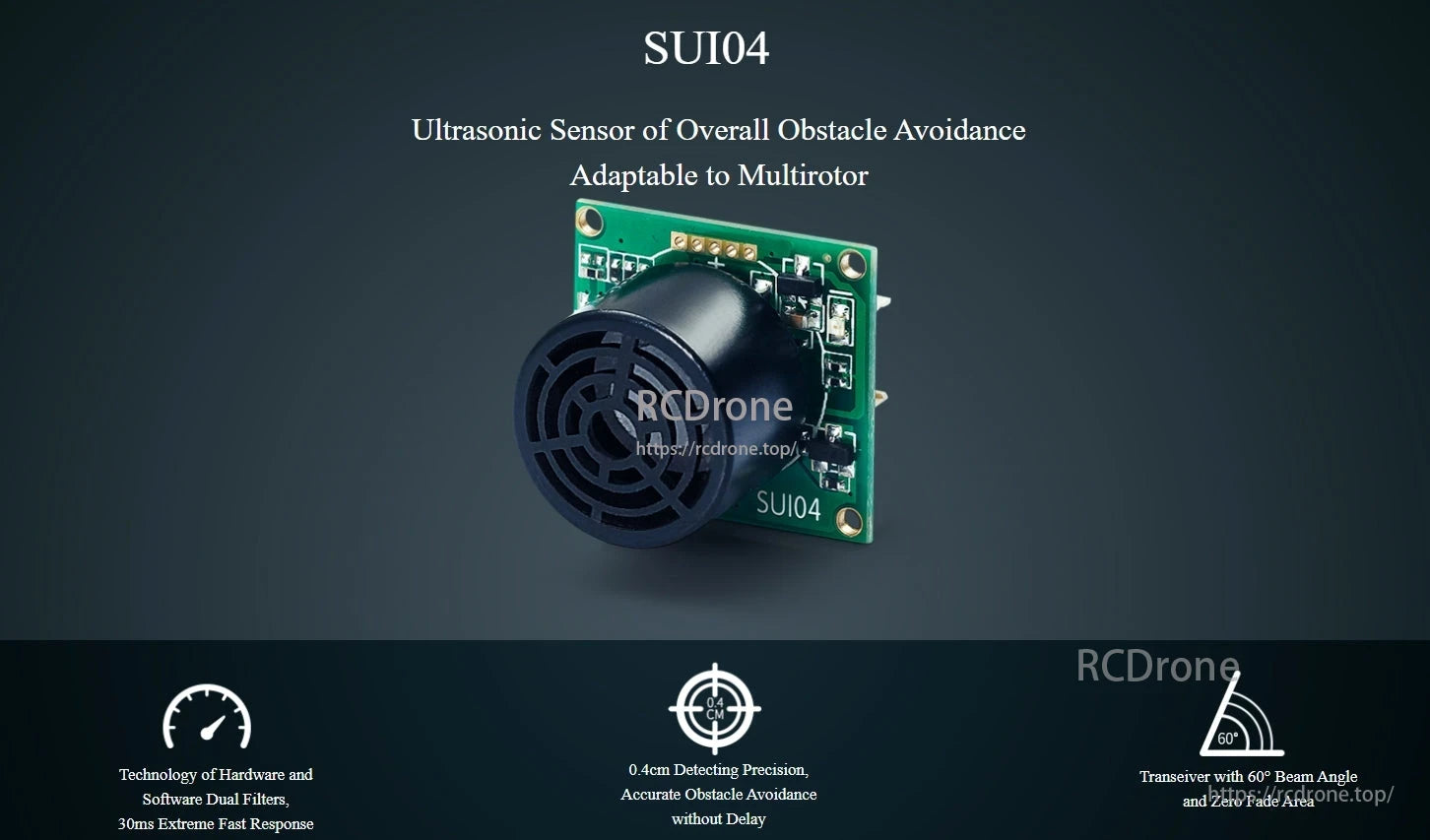

Ультразвуковий датчик SUI04 для уникнення перешкод на мультикоптерах. Пропонує подвійні фільтри, точність 0,4 см, час відгуку 30 мс, кут променя 60°, зона без затухання.

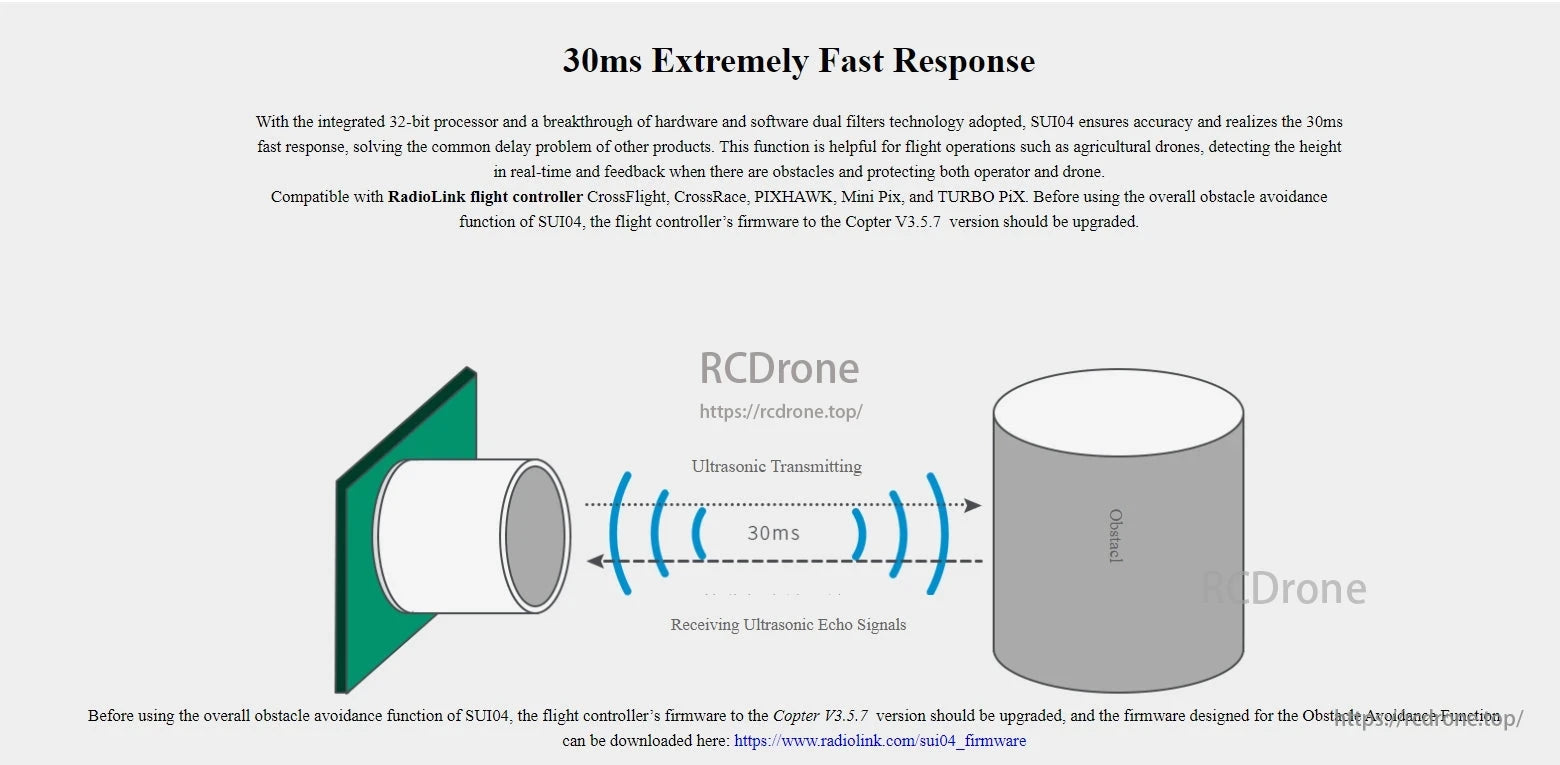

Ультразвуковий датчик RadioLink SUI04 забезпечує швидкий відгук 30 мс з 32-бітним процесором і подвійними фільтрами.Сумісний з різними контролерами польоту, він допомагає в реальному часі виявляти перешкоди та захищати висоту для дронів.

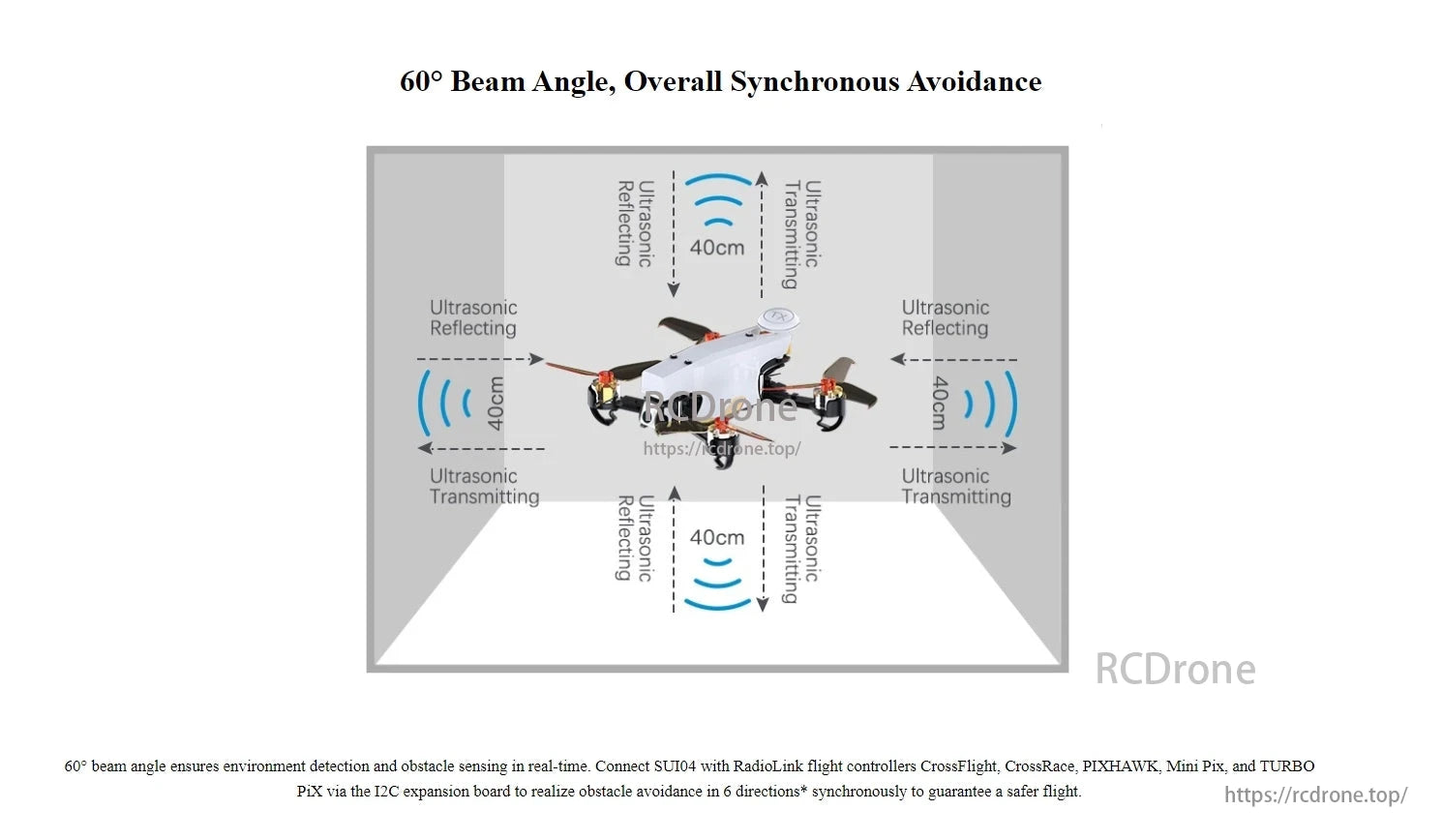

Кут променя 60° забезпечує виявлення навколишнього середовища в реальному часі та виявлення перешкод. Підключіть SUI04 до контролерів польоту RadioLink для синхронного уникнення в 6 напрямках, що гарантує безпечніші польоти.

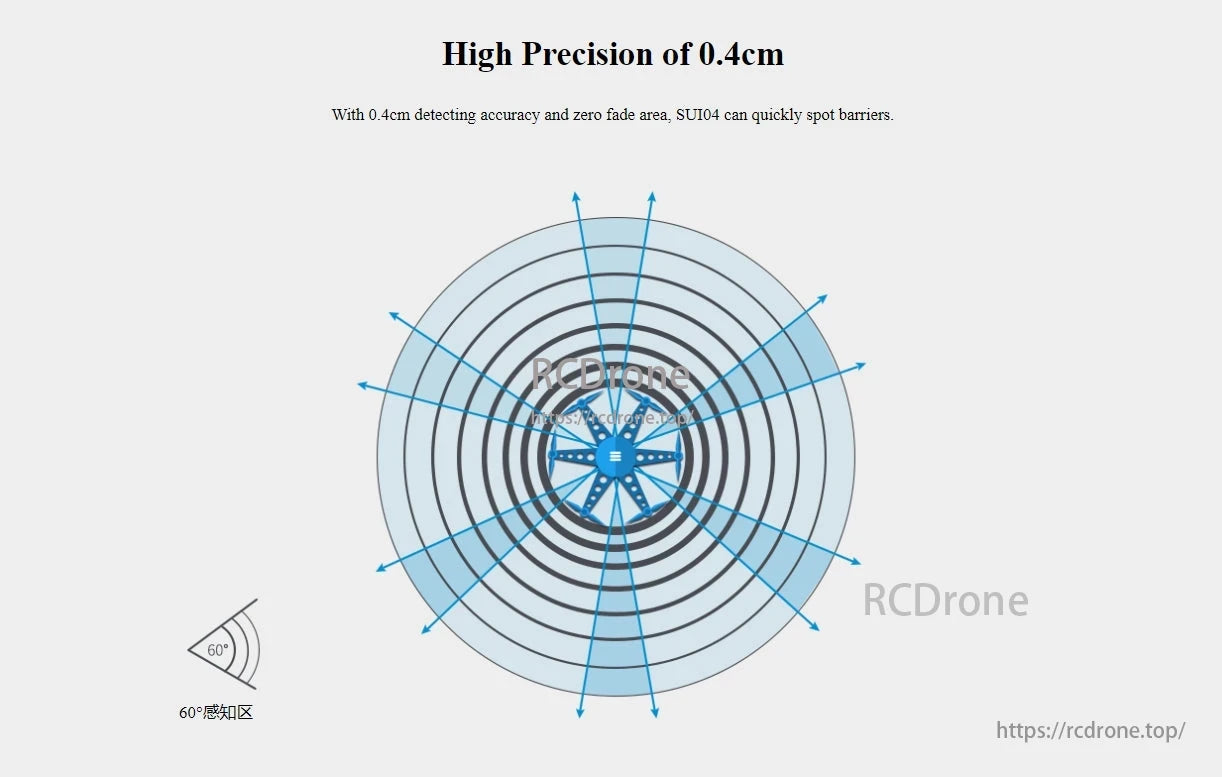

Висока точність 0,4 см; SUI04 швидко виявляє перешкоди з нульовою зоною затухання.

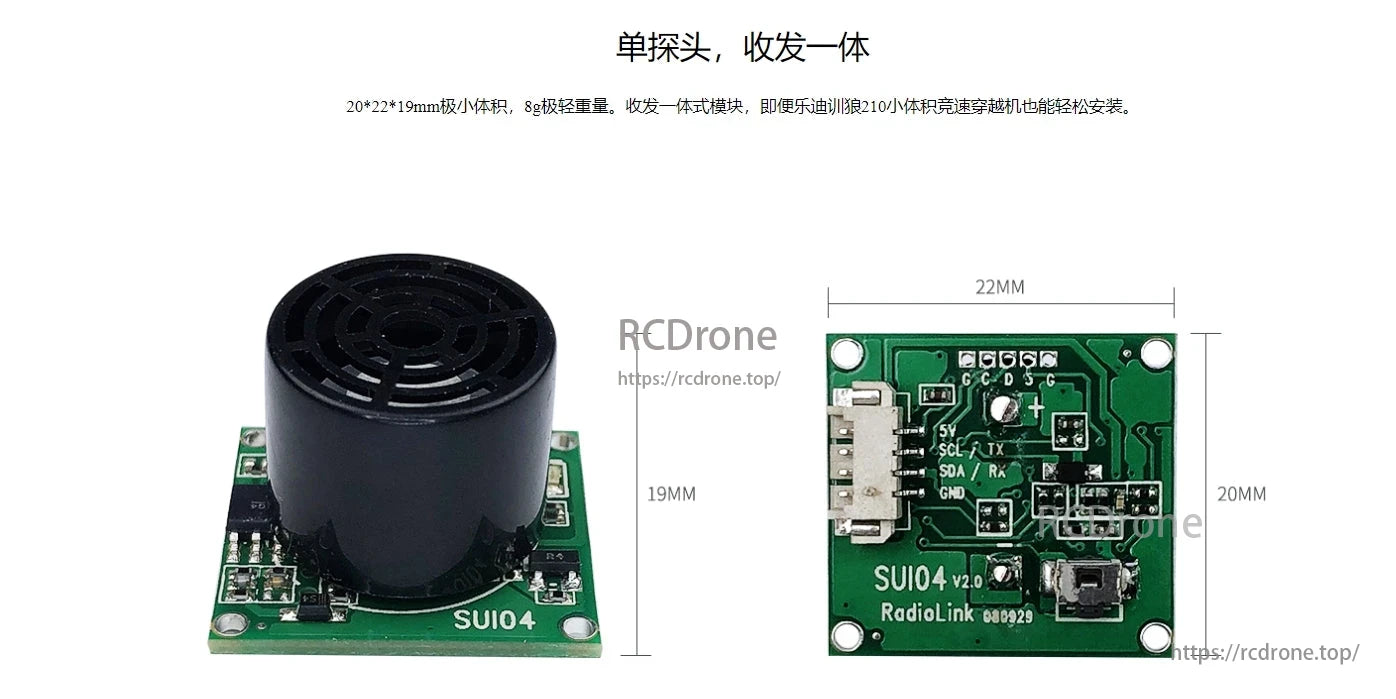

Ультразвуковий сенсор RadioLink SUI04 має компактний дизайн 20x22x19 мм, вагою всього 8 г. Поєднуючи передачу та прийом в одному пристрої, він ідеально підходить для малих пристроїв, таких як Lumenier QAV210. Зелена плата містить USB-інтерфейс та необхідну електроніку. Позначений "SUI04 v2.0 RadioLink", він пропонує легку установку та надійну роботу, забезпечуючи точні вимірювання відстані в обмежених просторах.

Гарантована безпека для роботи та навчання на вулиці. SUI04 забезпечує уникнення зіткнень, захищаючи гравців та пристрої під час навчання.

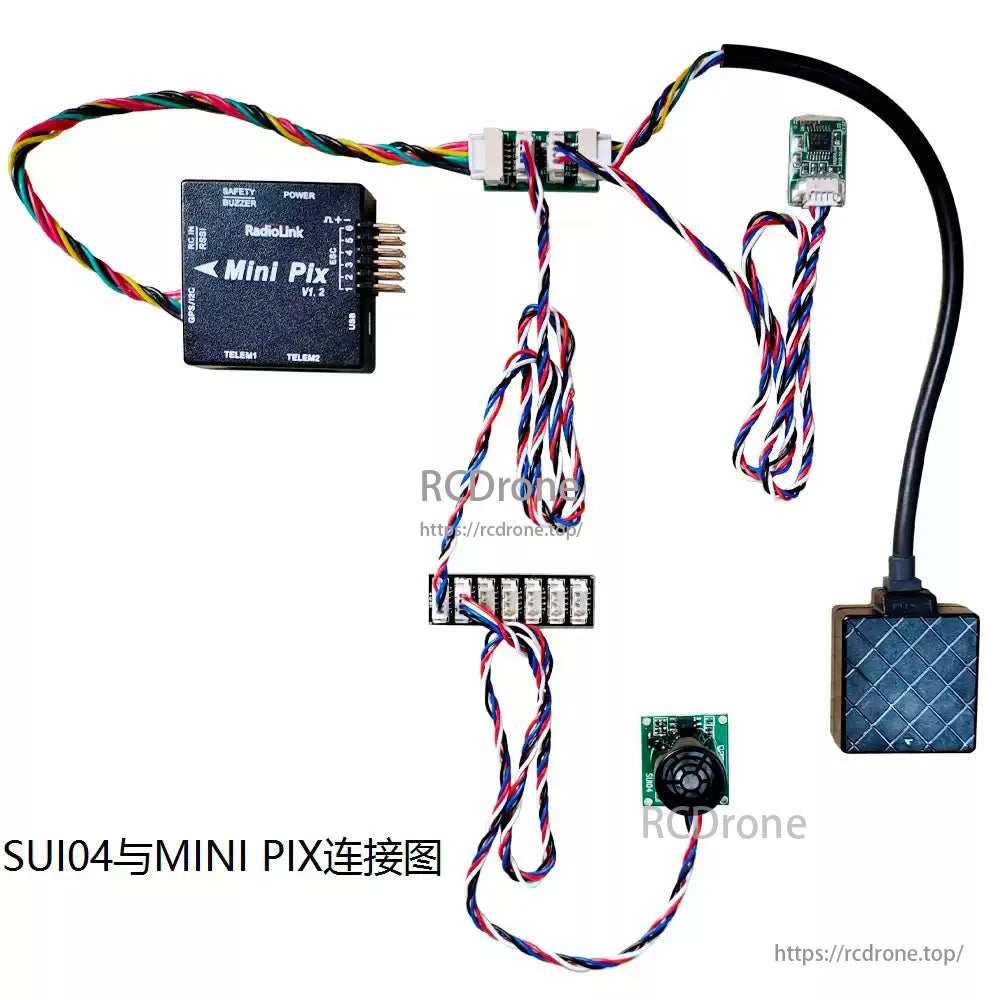

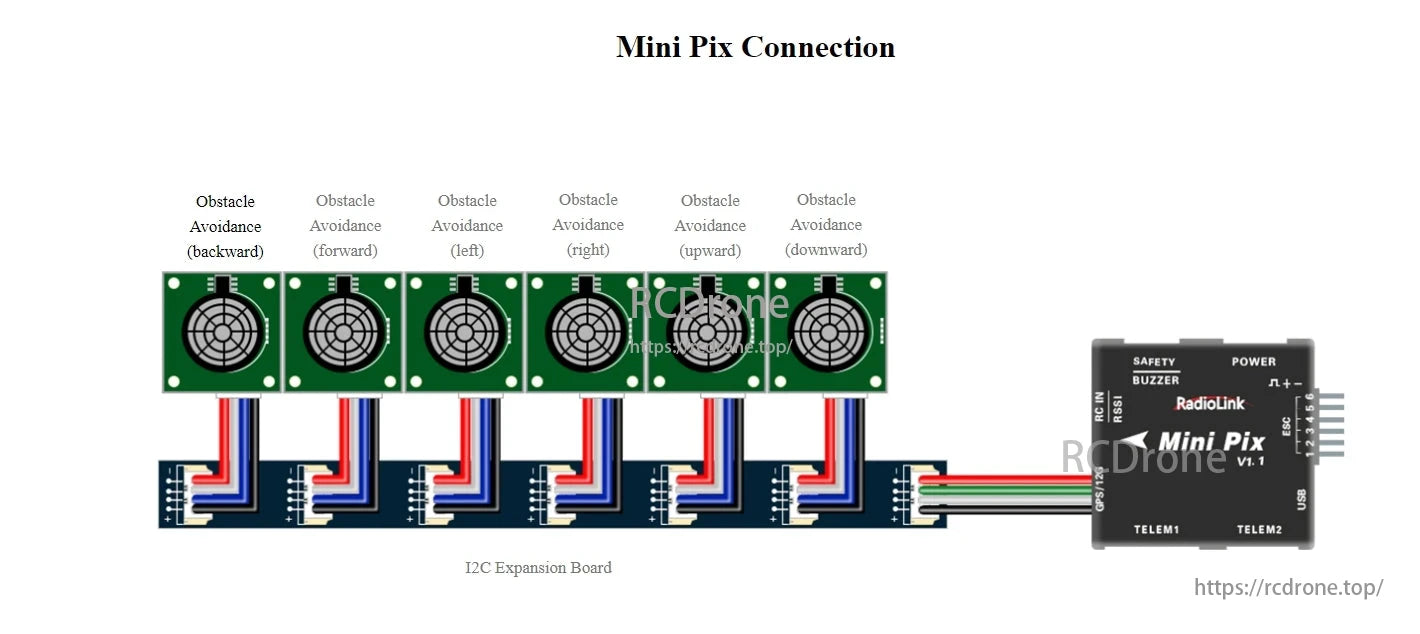

Схема підключення Mini Pix. Ультразвукові датчики RadioLink SUI04 для уникнення перешкод (назад, вперед, вліво, вправо, вгору, вниз) підключаються через плату розширення I2C до контролера польоту Mini Pix V1.1.

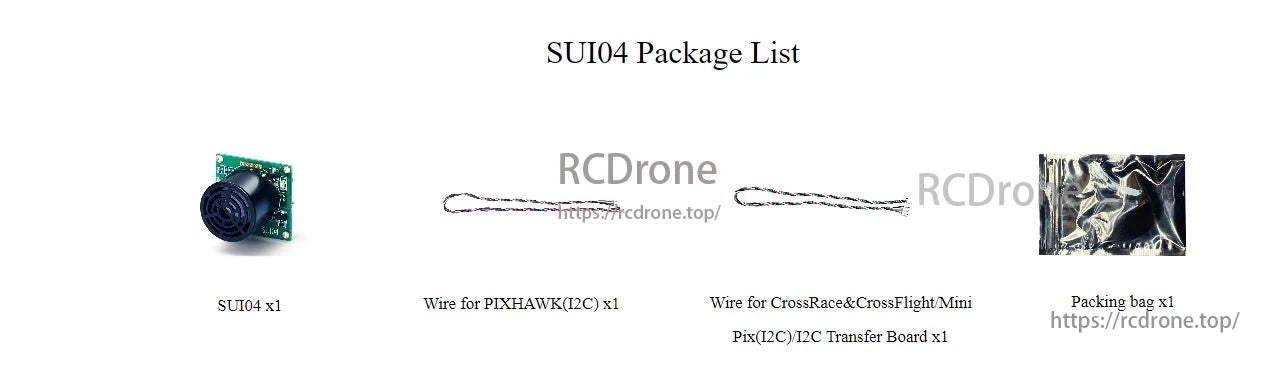

Список пакування SUI04: SUI04 x1, дріт для PIXHAWK(I2C) x1, дріт для CrossRace&CrossFlight/Mini Pix(I2C)/I2C Transfer Board x1, упаковка x1.

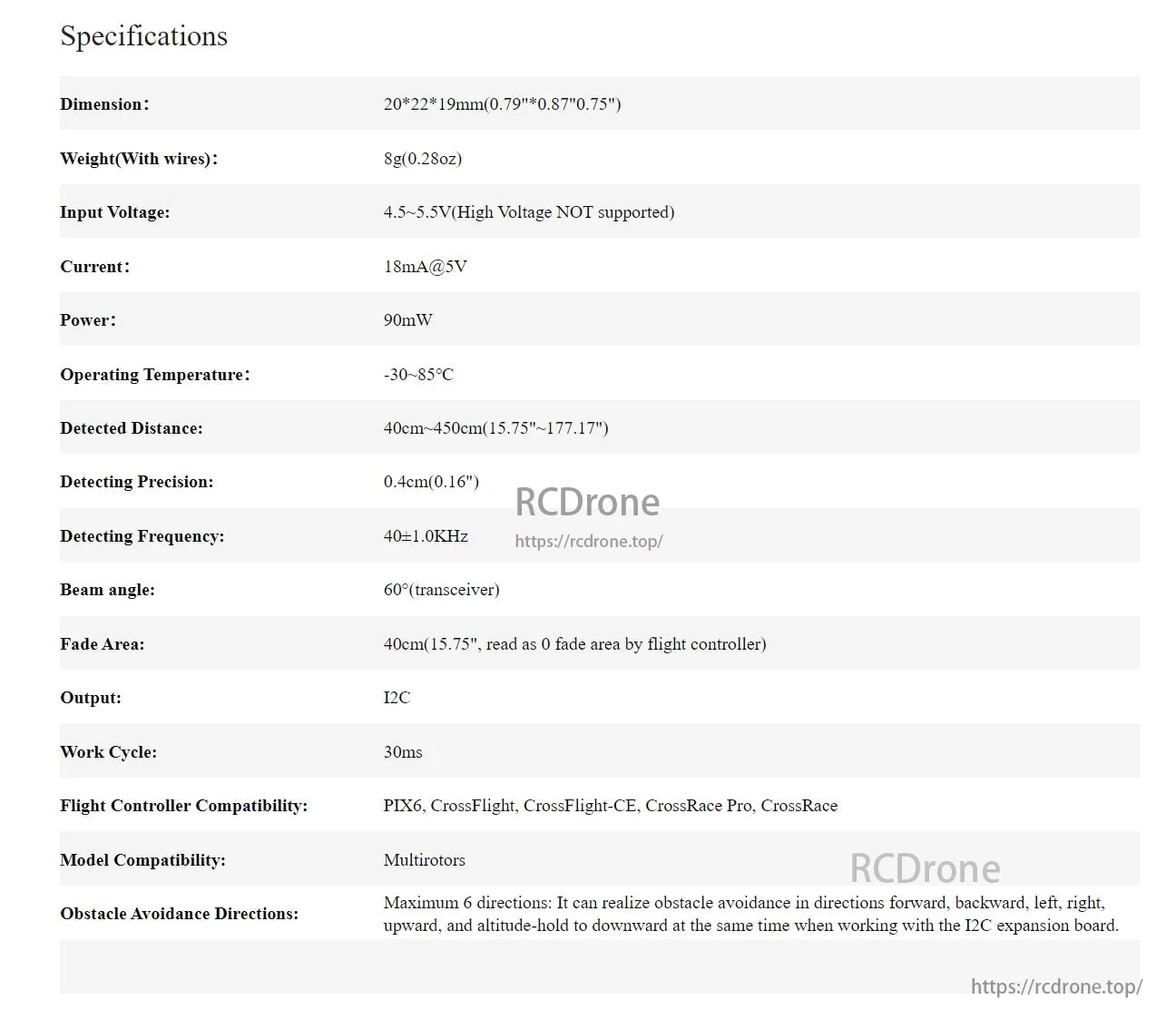

Ультразвуковий датчик RadioLink SUI04: 20x22x19мм, 8г, 4.5-5.5V, 18mA@5V, 90mW, -30~85°C, діапазон 40-450см, точність 0.4см, 40±1.0KHz, кут 60°, вихід I2C, цикл 30мс, сумісність з багатокоптерами, уникнення перешкод у 6 напрямках.
