Модуль керування гіроскопом RadioMaster MT12, 2-осьове керування жестами для слота розширення MT12 (EdgeTX Mixing)

Огляд

Модуль управління гіроскопом RadioMaster MT12 є двохосьовим гіроскопом, який дозволяє керувати двома каналами за допомогою жестів рук. Він інтегрується в розширювальний слот MT12 і передає рухи рук у контрольний потік через розширене змішування та програмованість EdgeTX, що підходить для використання, такого як управління панорамуванням/нахилом, управління туреллю RC моделі, керування задніми колесами та інше.

Для вибору продукту або допомоги з налаштуванням, зв'яжіться з support@rcdrone.top or відвідайте https://rcdrone.top/.

Ключові особливості

• Двохосьовий гіроскоп для введення жестів для керування двома каналами
• Розроблений для встановлення в розширювальний слот MT12
• Працює з змішуванням EdgeTX та програмованістю моделей
• Нейтральна калібрування сенсора на модулі через кнопку (індикація статусу LED)

Технічні характеристики

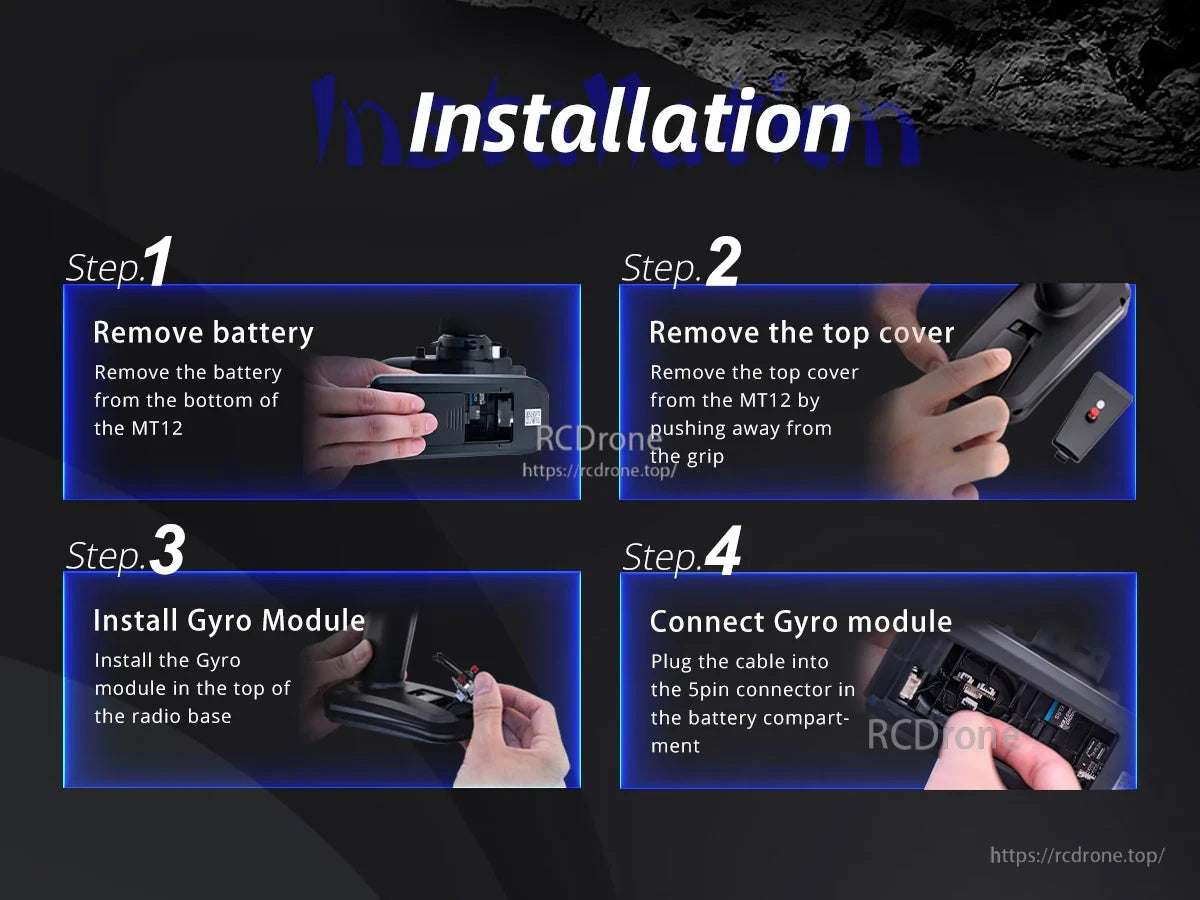

Встановлення

1. Вийміть батарею знизу MT12.
2. Зніміть верхню кришку з MT12, відсунувши її від рукоятки.
3. Встановіть гіроскопічний модуль на верхній частині радіо бази.
4. Підключіть кабель до 5-контактного роз'єму в відсіку для батареї.

Як користуватися

Налаштування радіо MT12

1. Меню апаратного забезпечення: Натисніть SYS і використовуйте PAGE для навігації до АПАРАТНЕ. Встановіть S3 і S4 під Потенціометри на Ось X і Ось Y.
2. Калібрування в MT12: Натисніть SYS і використовуйте PAGE, щоб перейти до HARDWARE, потім введіть [Calibration]. На SET AXIS MIDPOINT, розмістіть рівень MT12 на столі та натисніть колесо прокрутки, щоб калібрувати нейтральну точку. На MOVE AXIS/POTS, підніміть MT12 і перемістіть його назад/вперед та з боку в бік під кутами більше 45 градусів.
3. Меню введення: Натисніть MDL і використовуйте PAGE, щоб перейти до INPUT. Прив'яжіть вихід гіроскопа до двох каналів введення (наприклад: Вісь X (S3) до I09 і Вісь Y (S4) до I10). Щоб встановити джерело для введення, відкрийте меню Edit введення, виберіть Source, натисніть колесо прокрутки, а потім нахиліть MT12, щоб джерело було виявлено.
4. Меню мікшера: Натисніть MDL і використовуйте PAGE, щоб перейти до MIXER. Прив'яжіть вхідні дані гіроскопа до вихідних каналів приймача (наприклад: вісь X до каналу 3 і вісь Y до каналу 4). Для каналу відкрийте його Редагувати меню, виберіть Джерело, натисніть колесо прокрутки, а потім нахиліть MT12, щоб вхід було виявлено.

Калібрування гіроскопічного сенсора (на модулі)

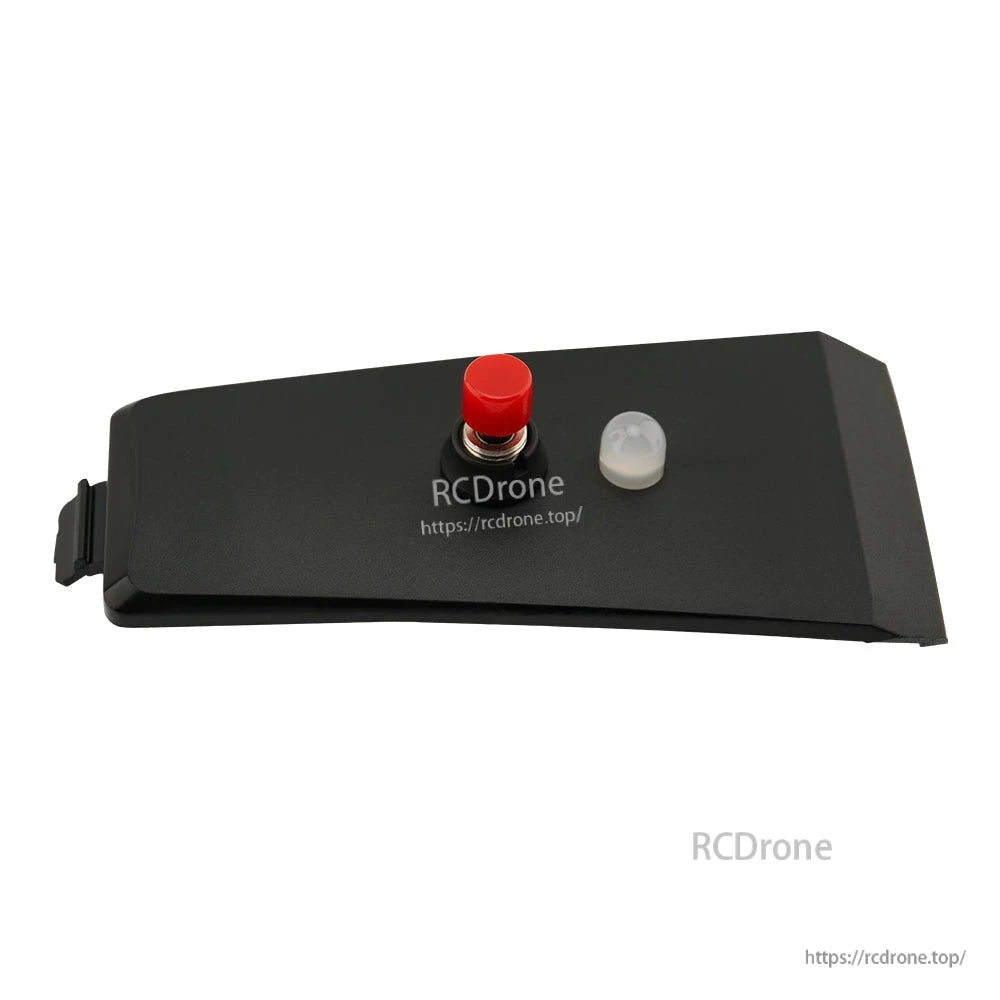

• Натисніть і утримуйте червону кнопку протягом 2 секунд, щоб калібрувати нейтральну точку сенсора.
• Під час калібрування червоне світло блимає.
• Стійке зелене світло вказує на нормальну роботу.

Що входить

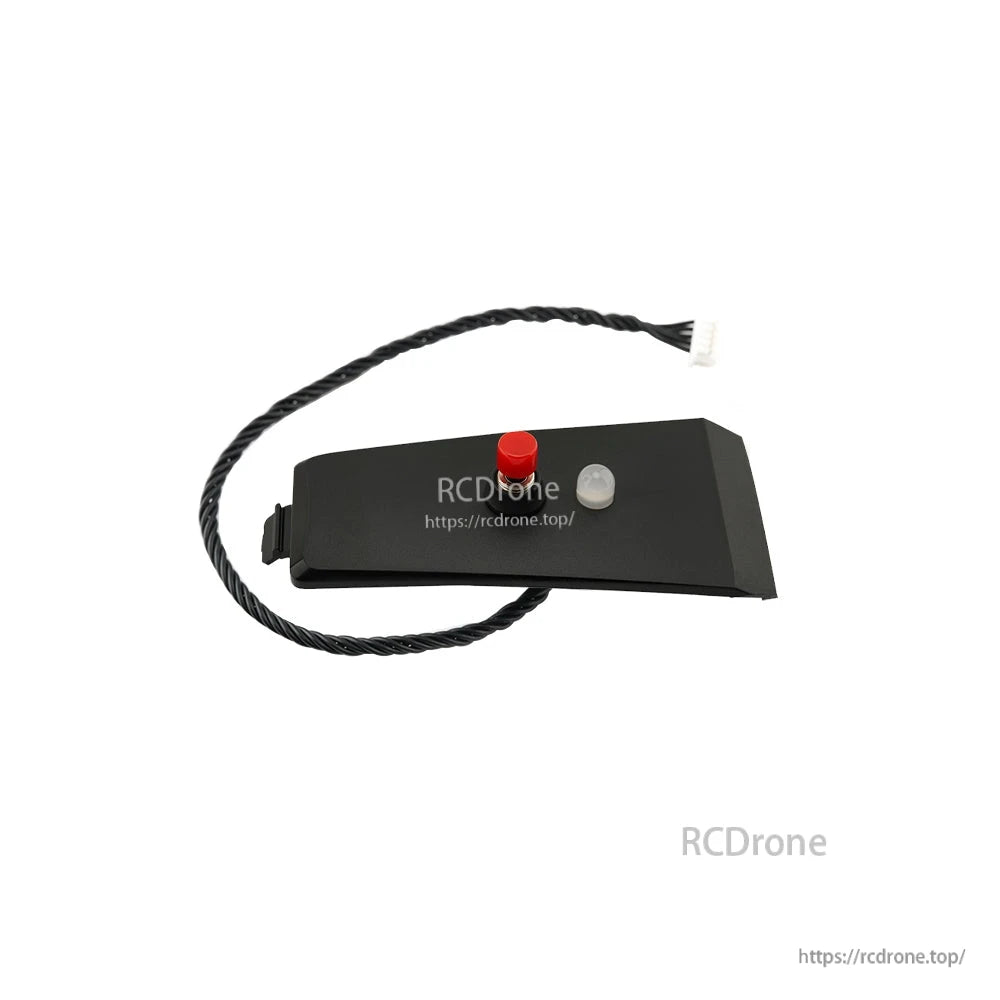

• 1 x MT12 Гіроскопічний контрольний модуль

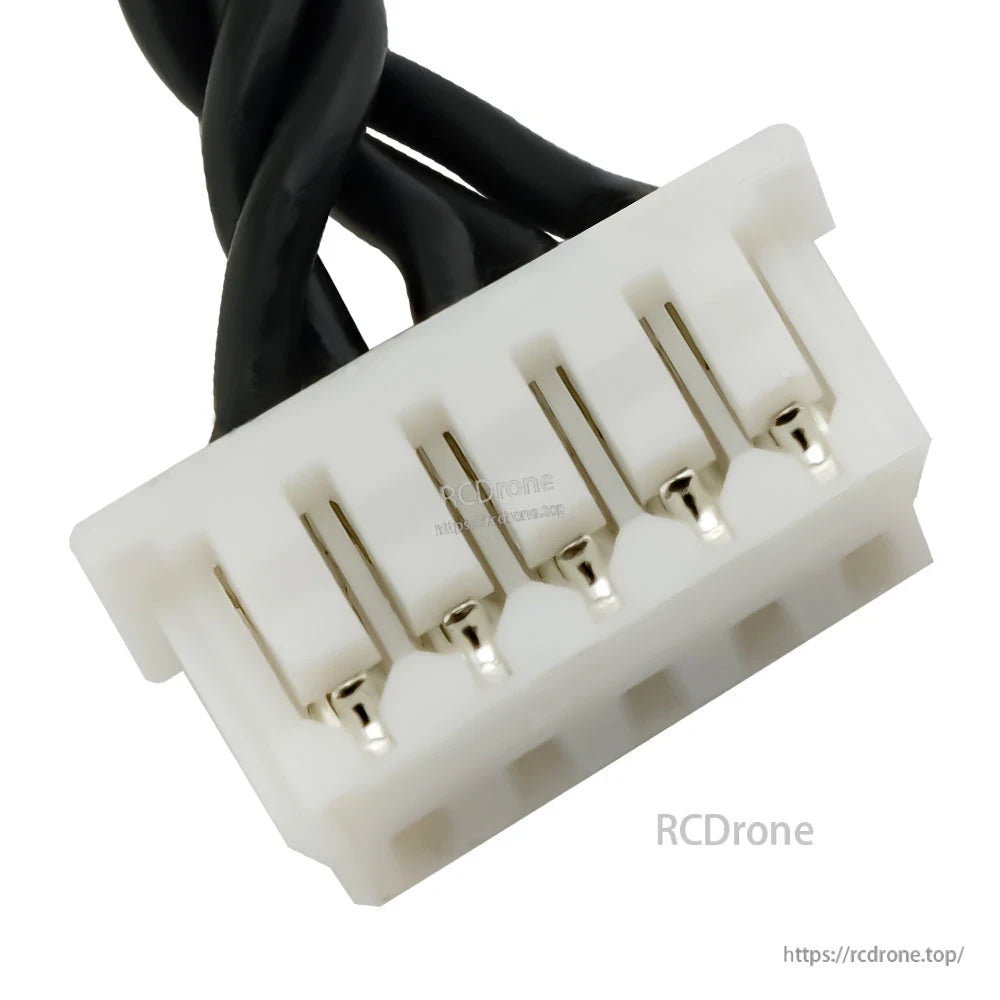

• 1 x 5-контактний кабель JST (встановлений на модулі)

Деталі

Використовуйте жести рук для керування двома каналами — ідеально підходить для панорамних/нахильних гімбалів, РК-турелей або заднього кермування.

Встановлення займає чотири швидкі кроки: зніміть акумулятор і верхню кришку, вставте модуль у слот розширення, а потім підключіть 5-контактний роз'єм.
