BrotherHobby Returner V1 PRO 4-8S 32bit AM32 70A 4-в-1 ESC з телеметрією, 30.5x30.5мм

Огляд

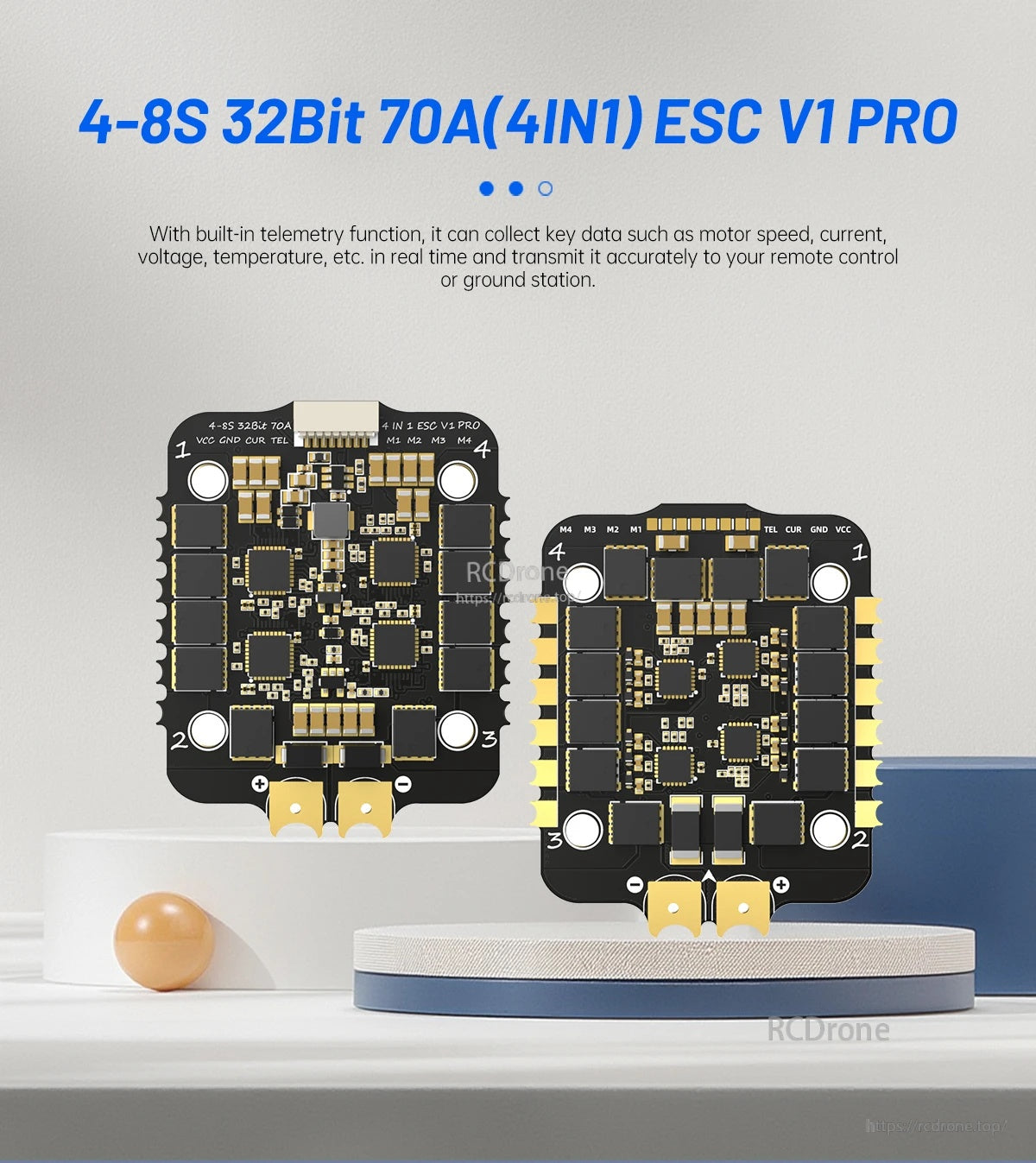

BrotherHobby Returner V1 PRO - це 4-8S 32-бітний AM32 70A 4-в-1 ESC, розроблений для багатомоторних установок, з підтримкою телеметрії для передачі ключових даних про роботу (швидкість мотора, струм, напруга, температура тощо) на пульт дистанційного керування або наземну станцію.

Ключові особливості

• Вхідна потужність: 4-8S
• Протокол ESC: PWM / DSHOT 300/600/1200
• Зворотний зв'язок телеметрії: Так
• Метр струму: Так

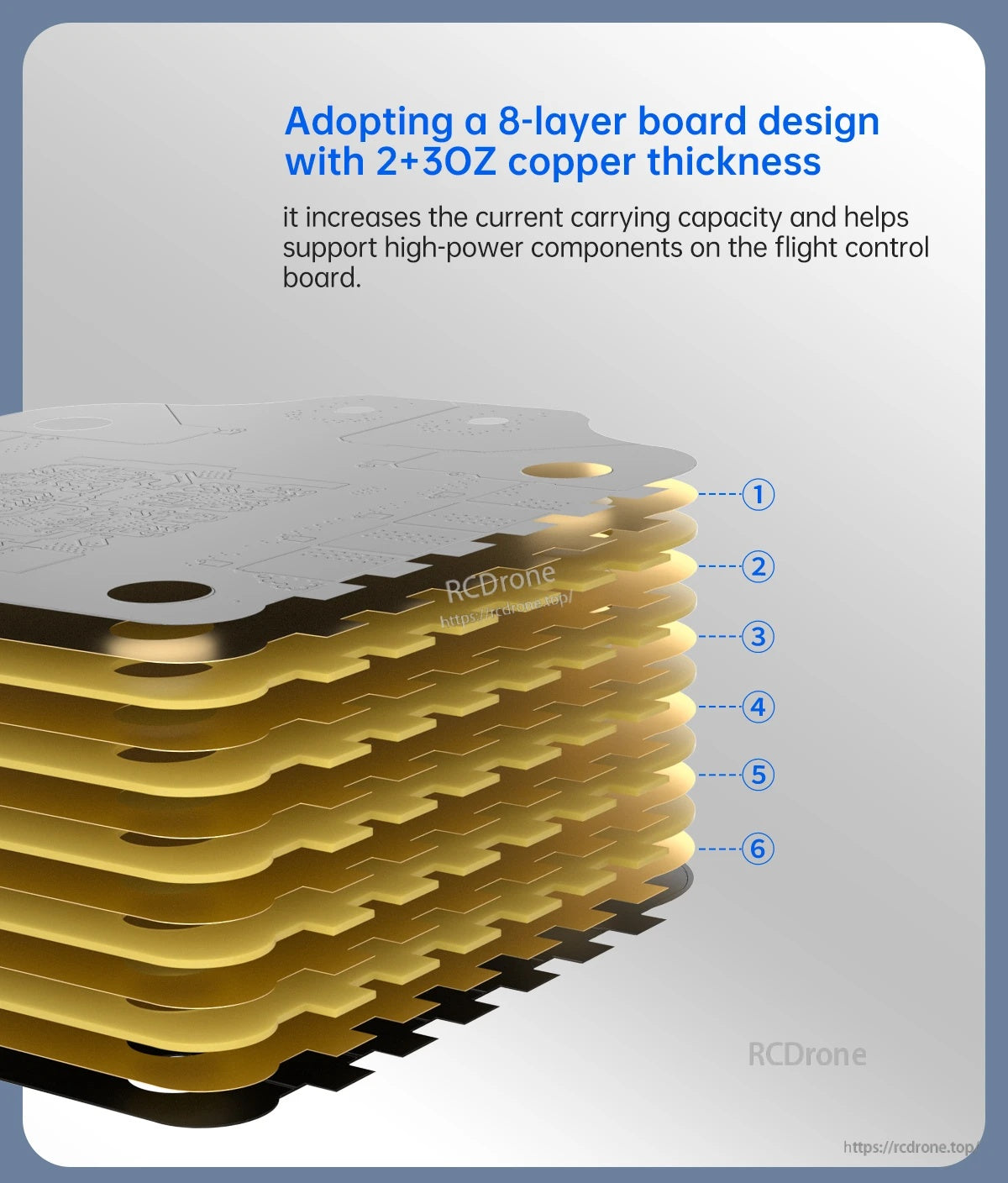

• Дизайн плати з 8 шарів з товщиною міді 2+3OZ

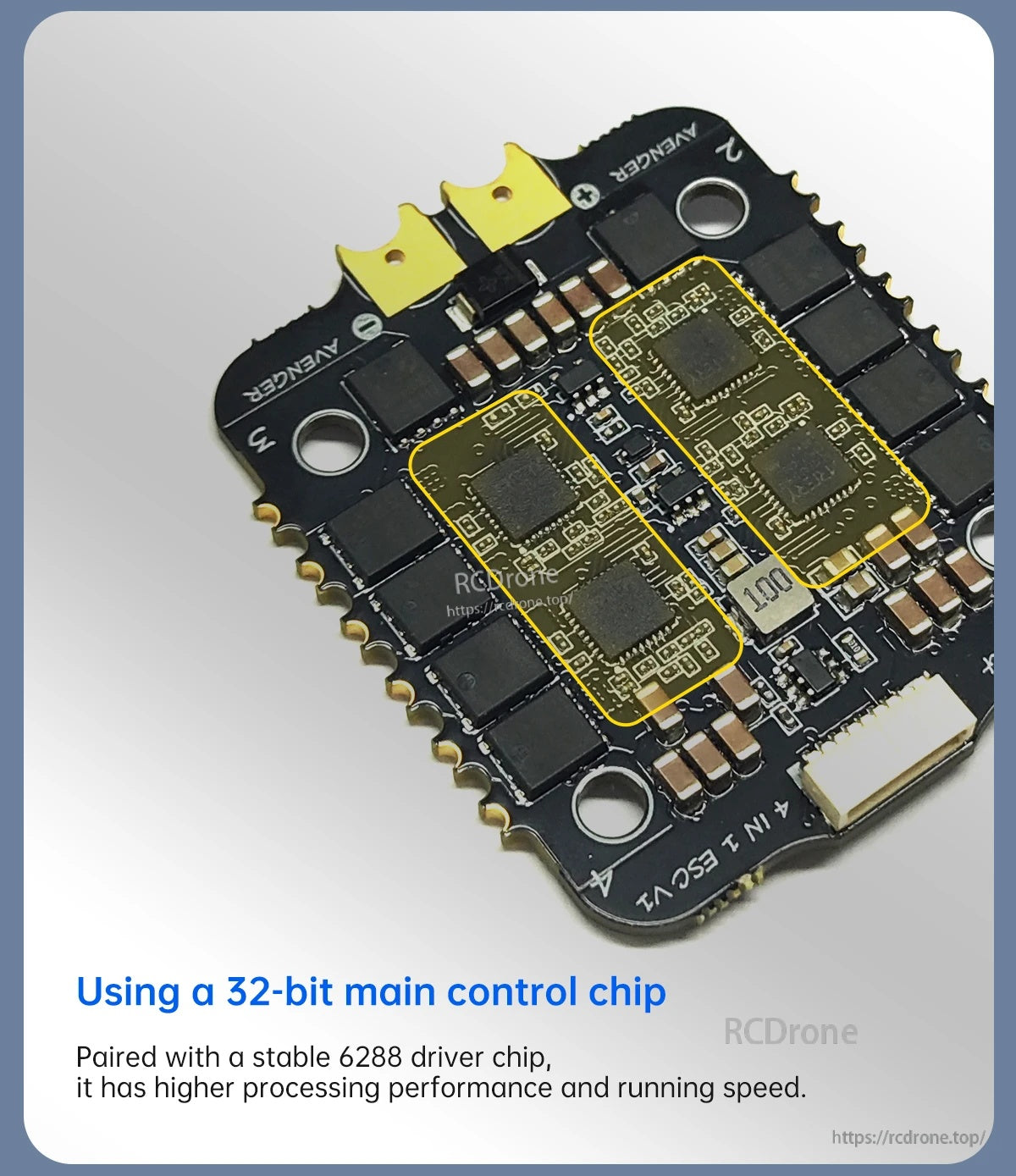

• 32-бітний основний контролер; в парі зі стабільним драйвером 6288

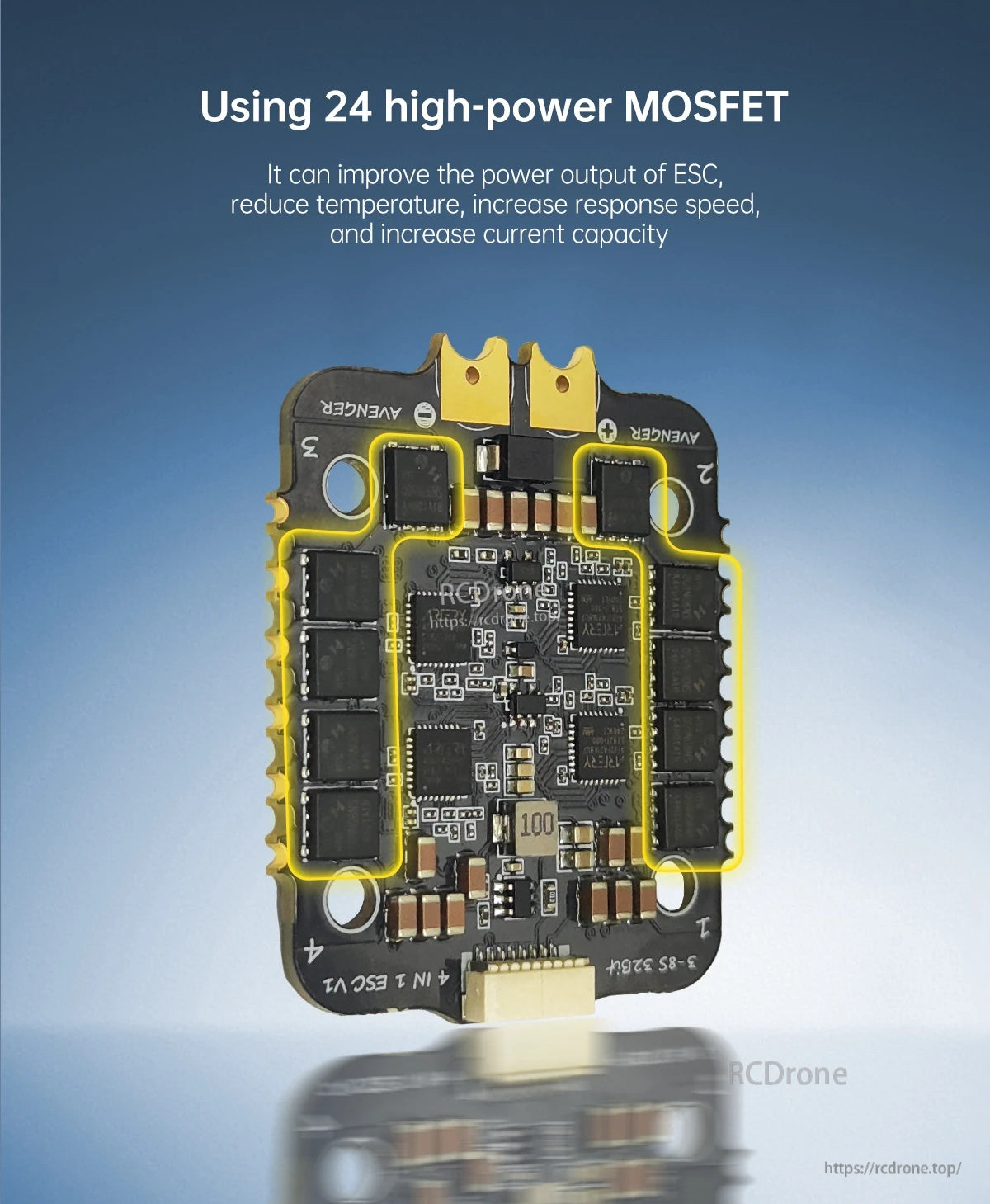

• 24 високопотужних MOSFET

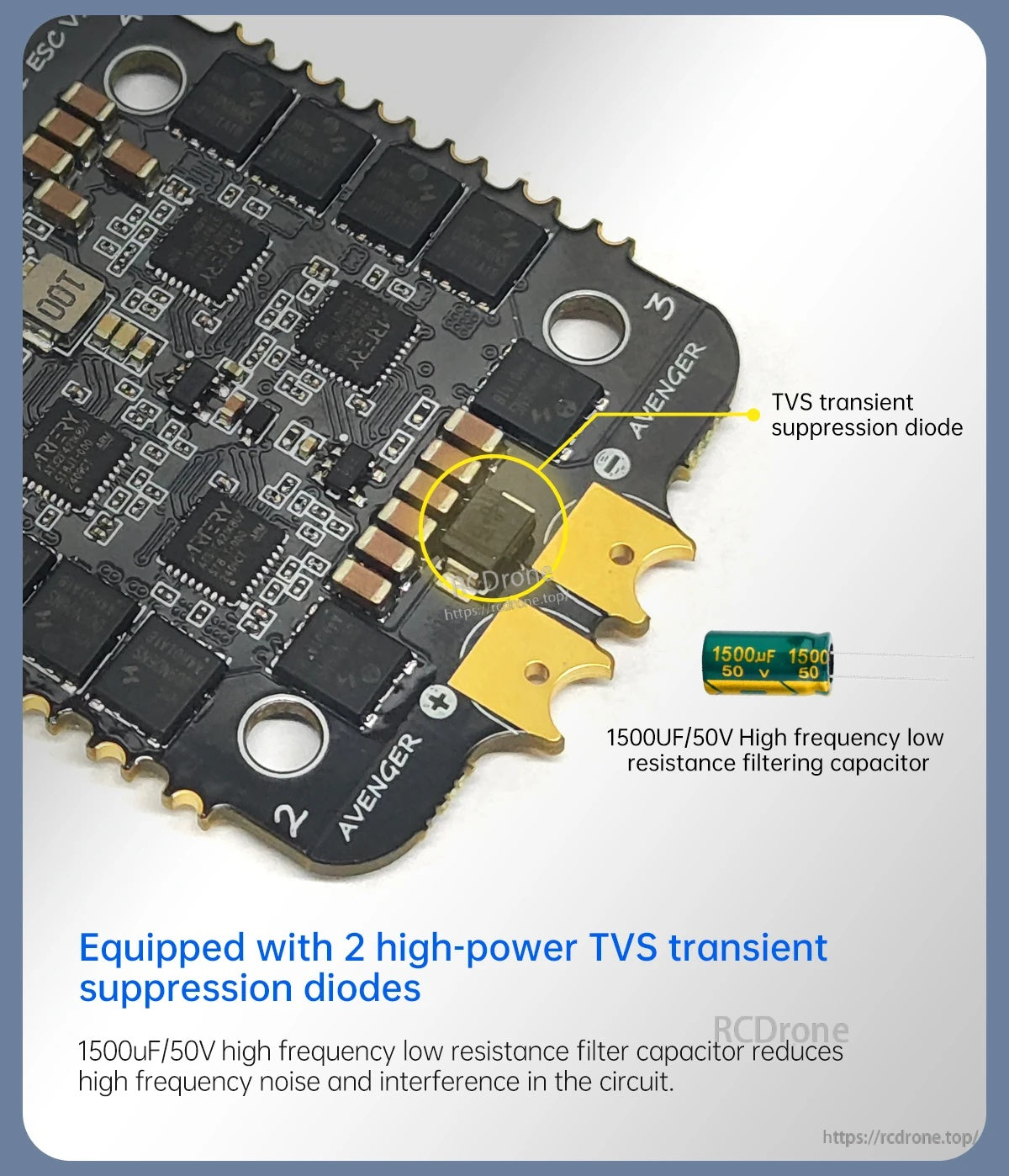

• Діоди для подавлення імпульсів TVS: TVS*2
• Зовнішній конденсатор: 1500uF/50V конденсатор фільтрації з високою частотою та низьким опором

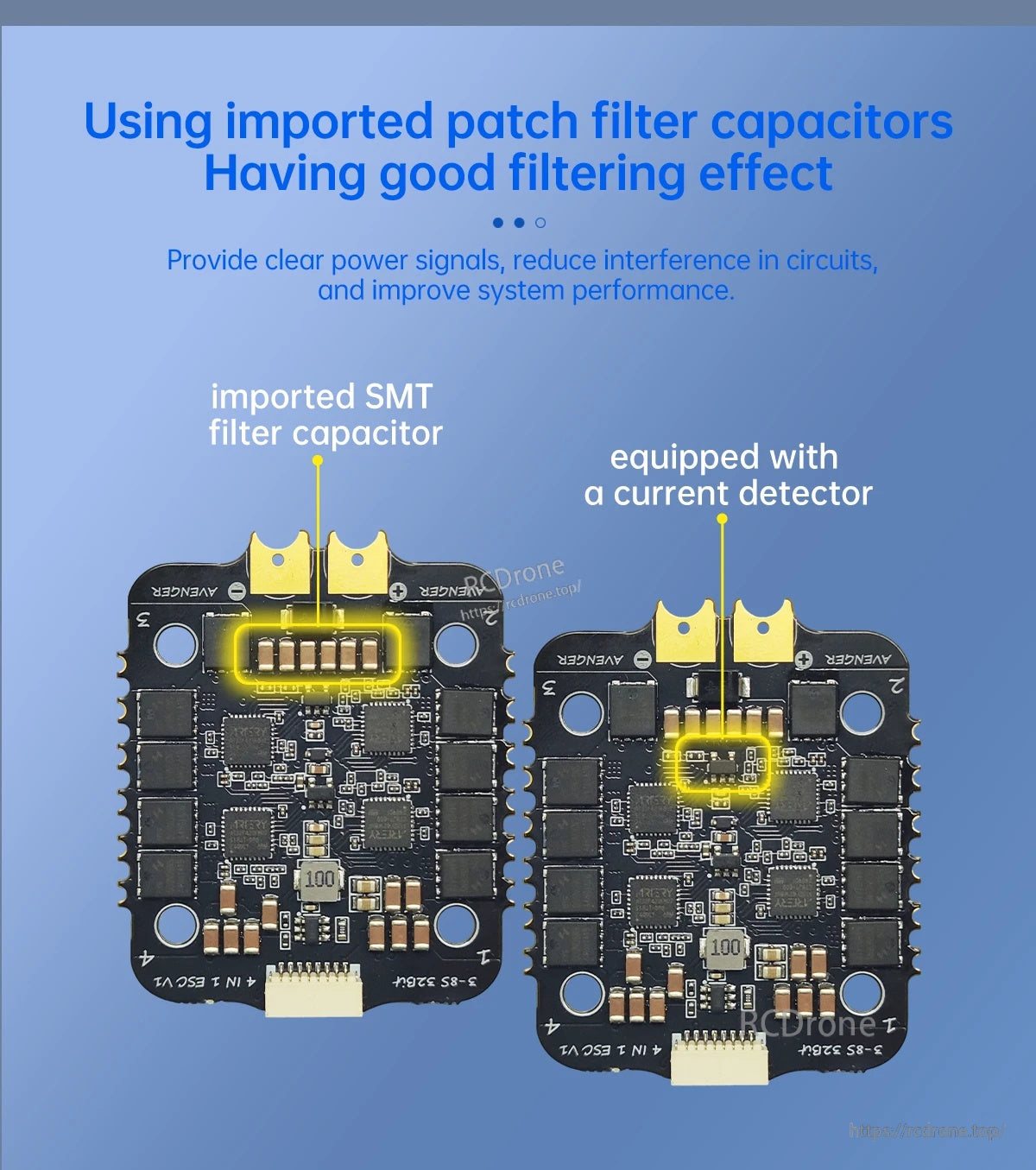

• Імпортовані SMT фільтруючі конденсатори

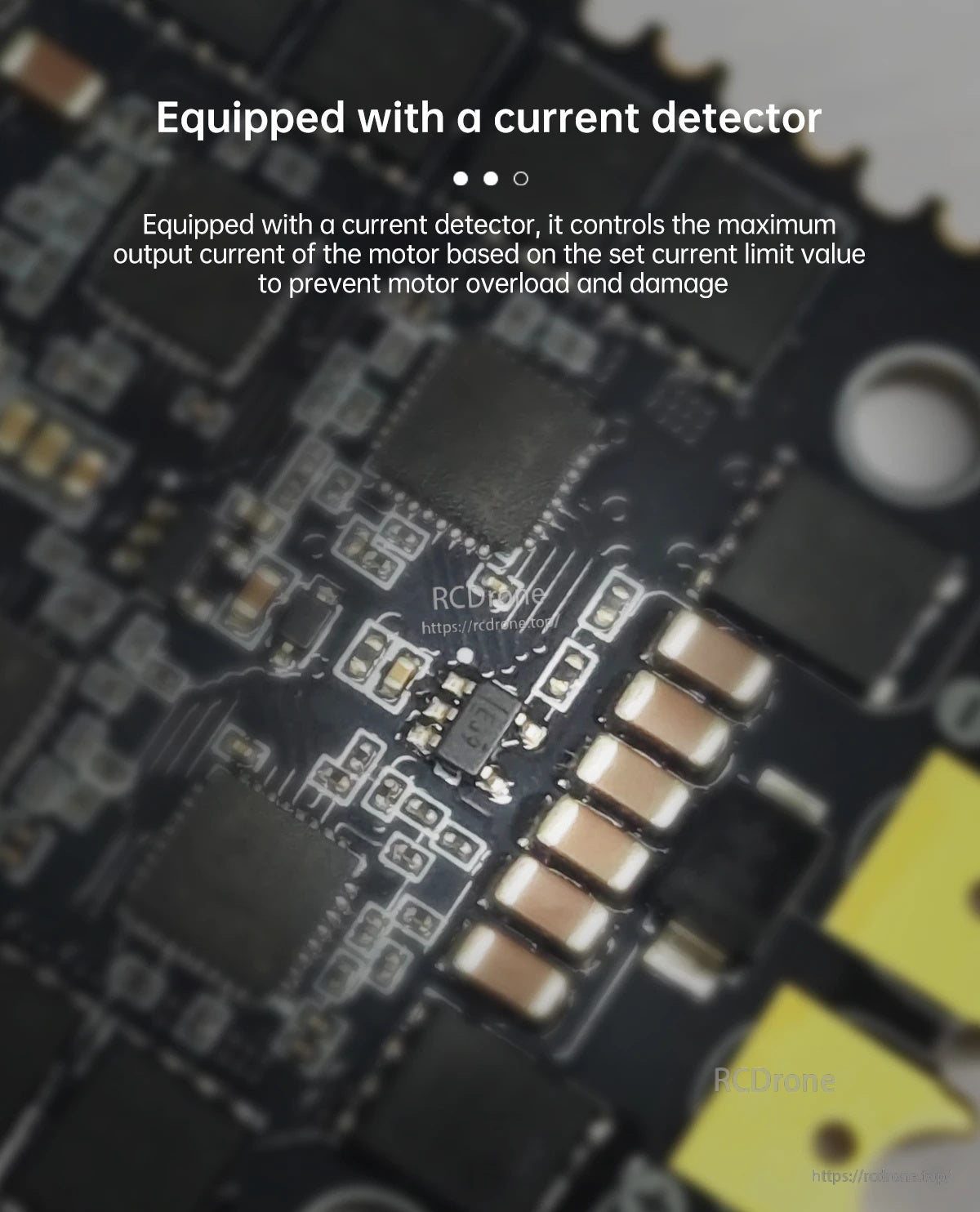

• Оснащений детектором струму

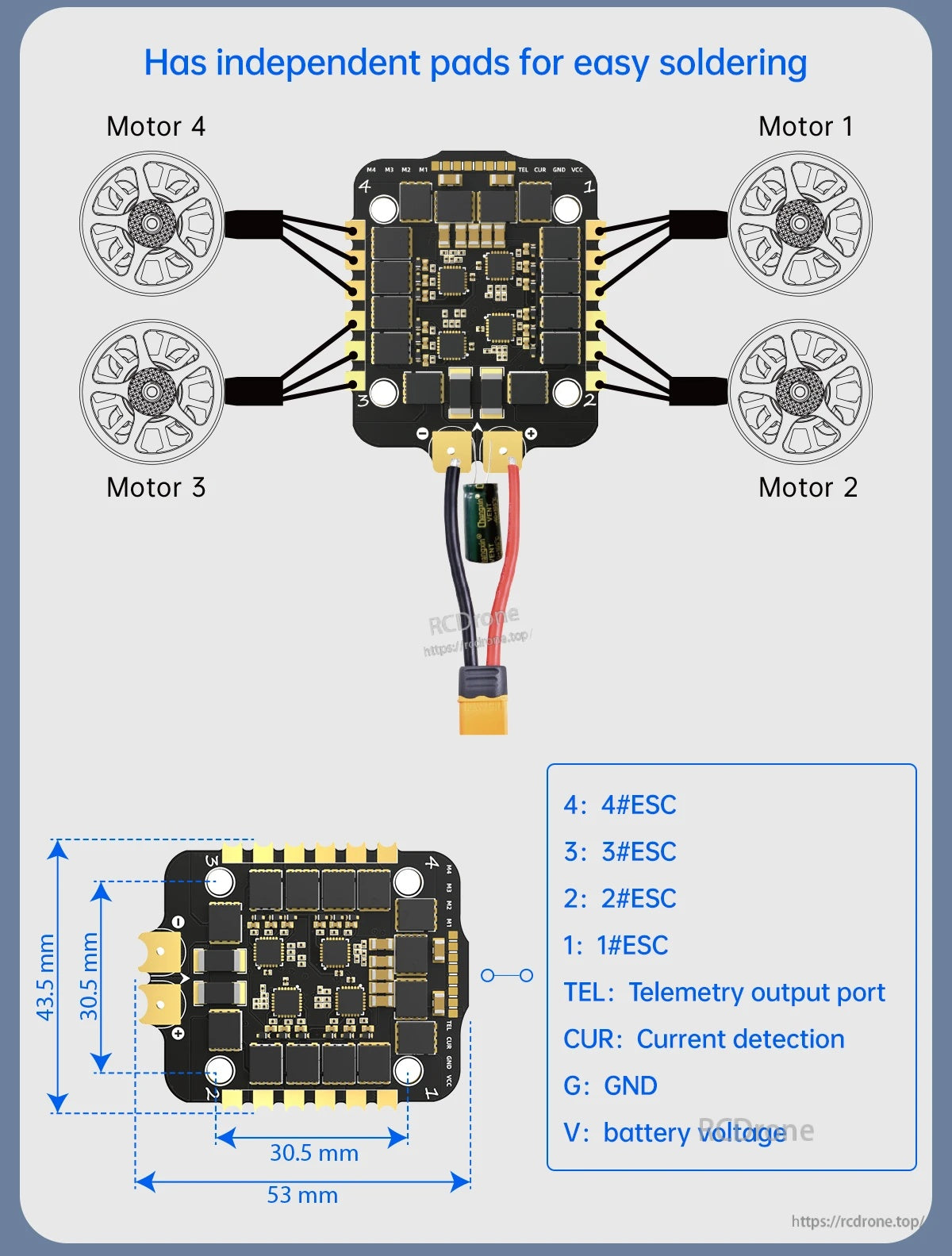

• Незалежні подушки для легкого паяння

Для допомоги з налаштуванням та підтримки замовлень, звертайтеся https://rcdrone.top/ або надішліть електронний лист на support@rcdrone.top.

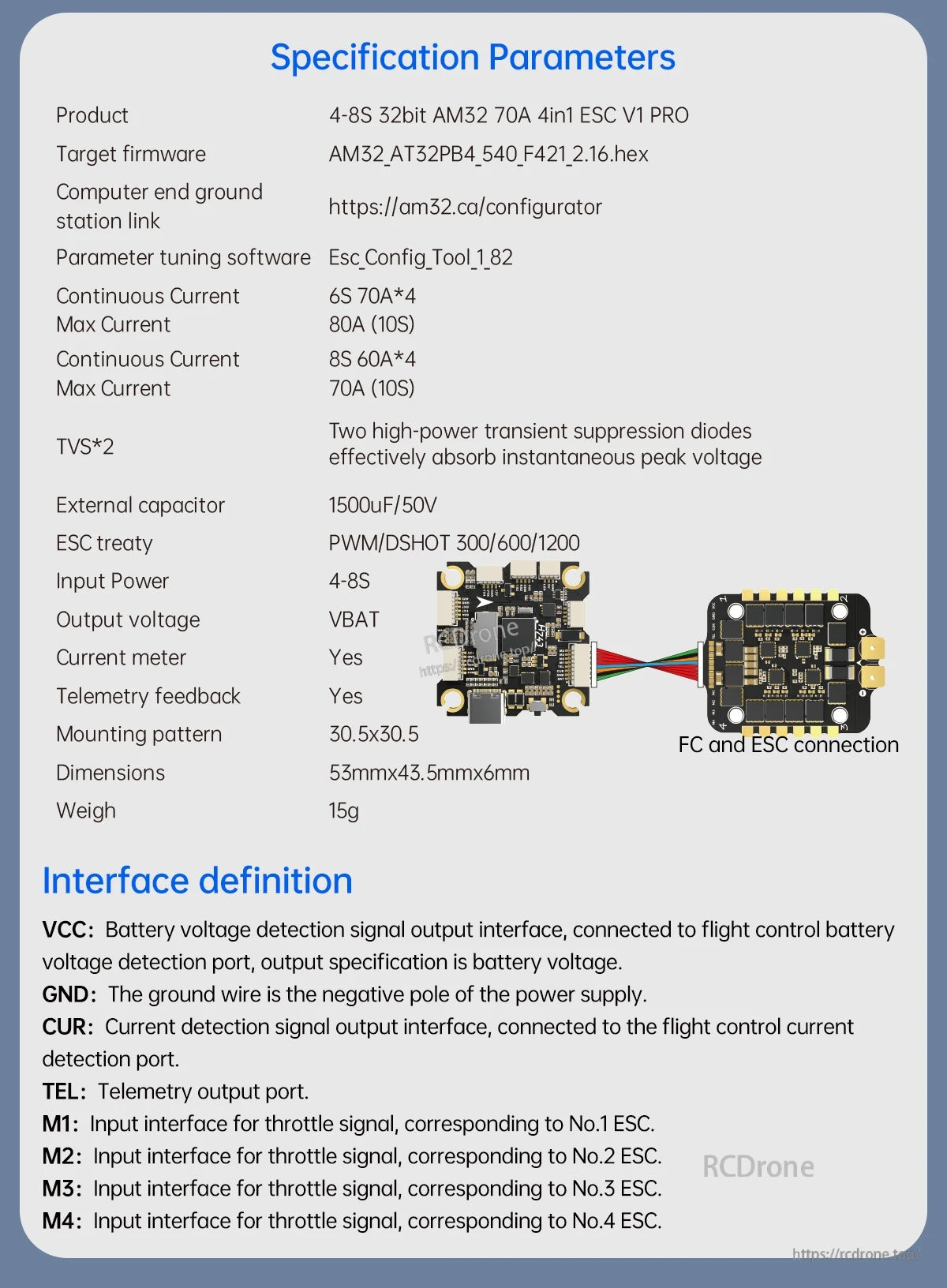

Специфікації

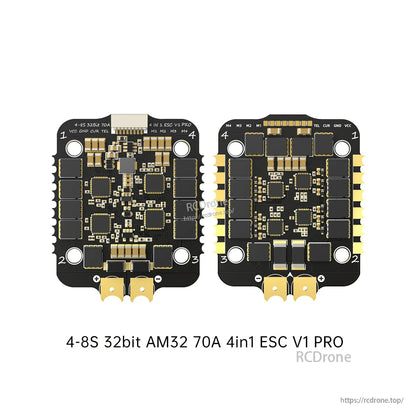

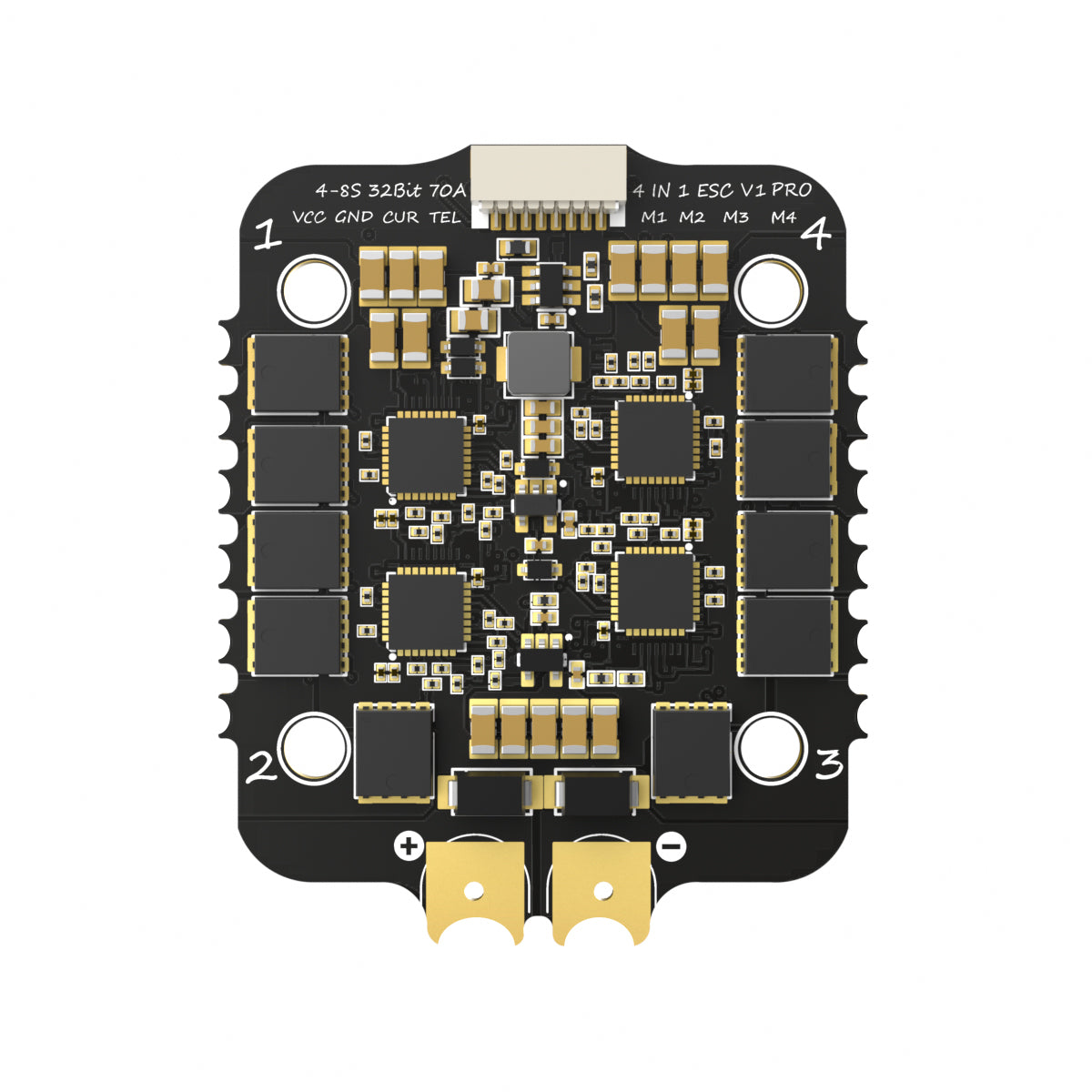

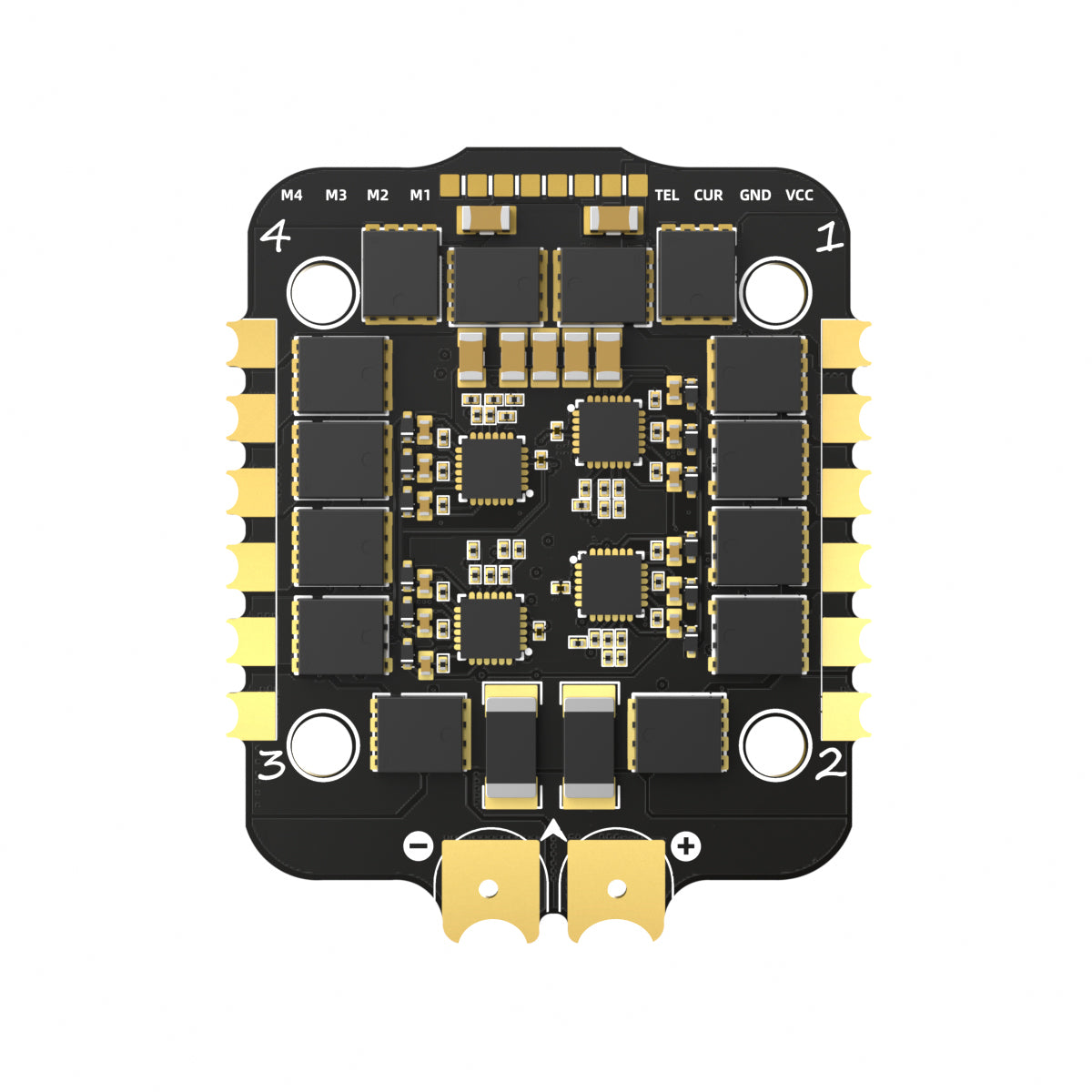

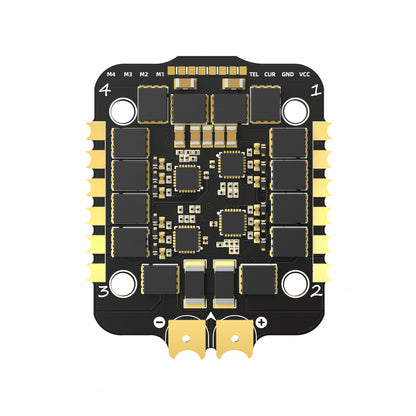

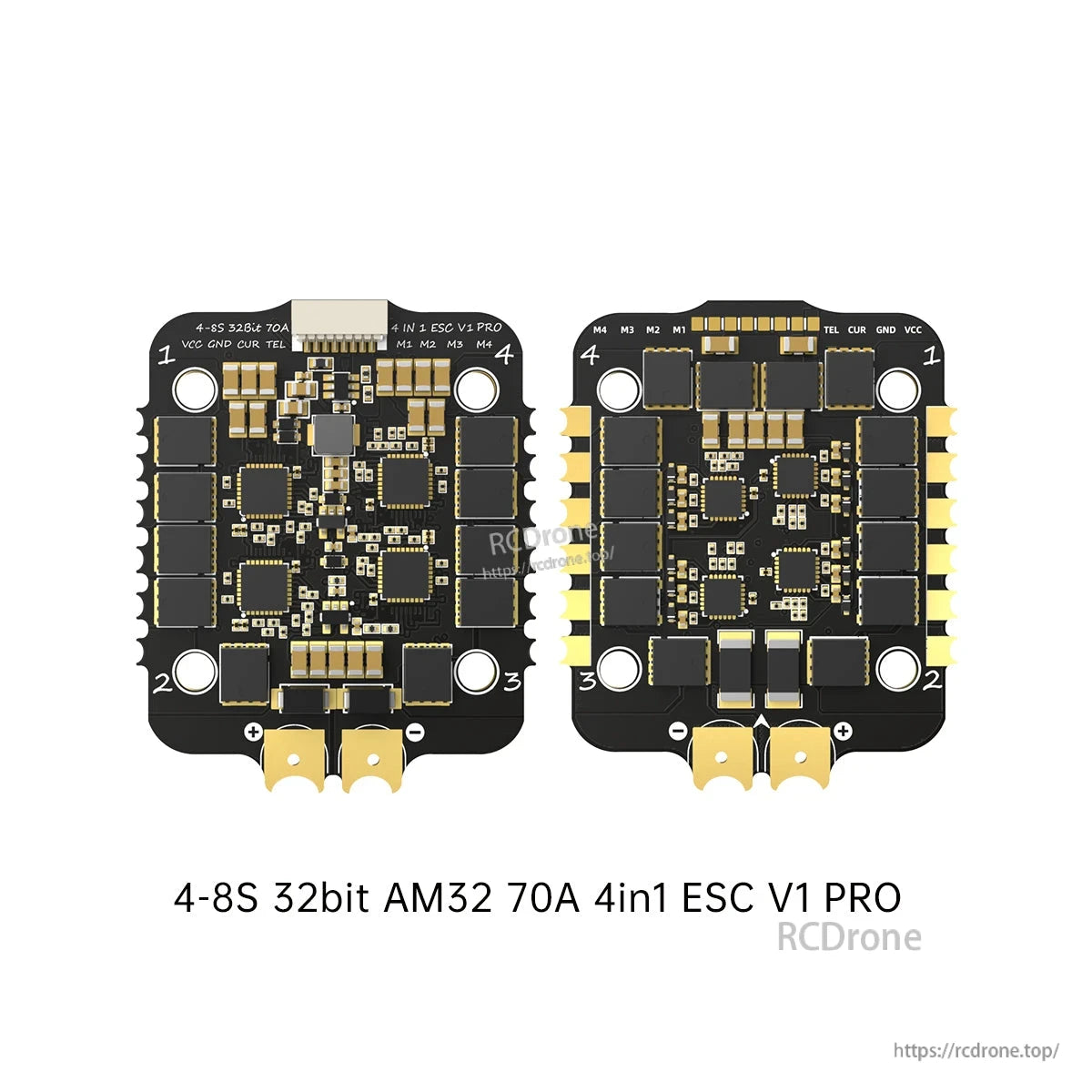

Визначення інтерфейсу

• VCC: Інтерфейс виходу сигналу виявлення напруги батареї; підключити до порту виявлення напруги батареї контролера польоту; специфікація виходу - напруга батареї
• GND: Заземлення (негативний полюс живлення)
• CUR: Інтерфейс виходу сигналу виявлення струму; підключити до порту виявлення струму контролера польоту
• TEL: Порт виходу телеметрії
• M1: Інтерфейс введення сигналу газу для ESC №1
• M2: Інтерфейс введення сигналу газу для ESC №2
• M3: Інтерфейс введення сигналу газу для №3 ESC
• M4: Інтерфейс вхідного сигналу дроселя для ESC №4

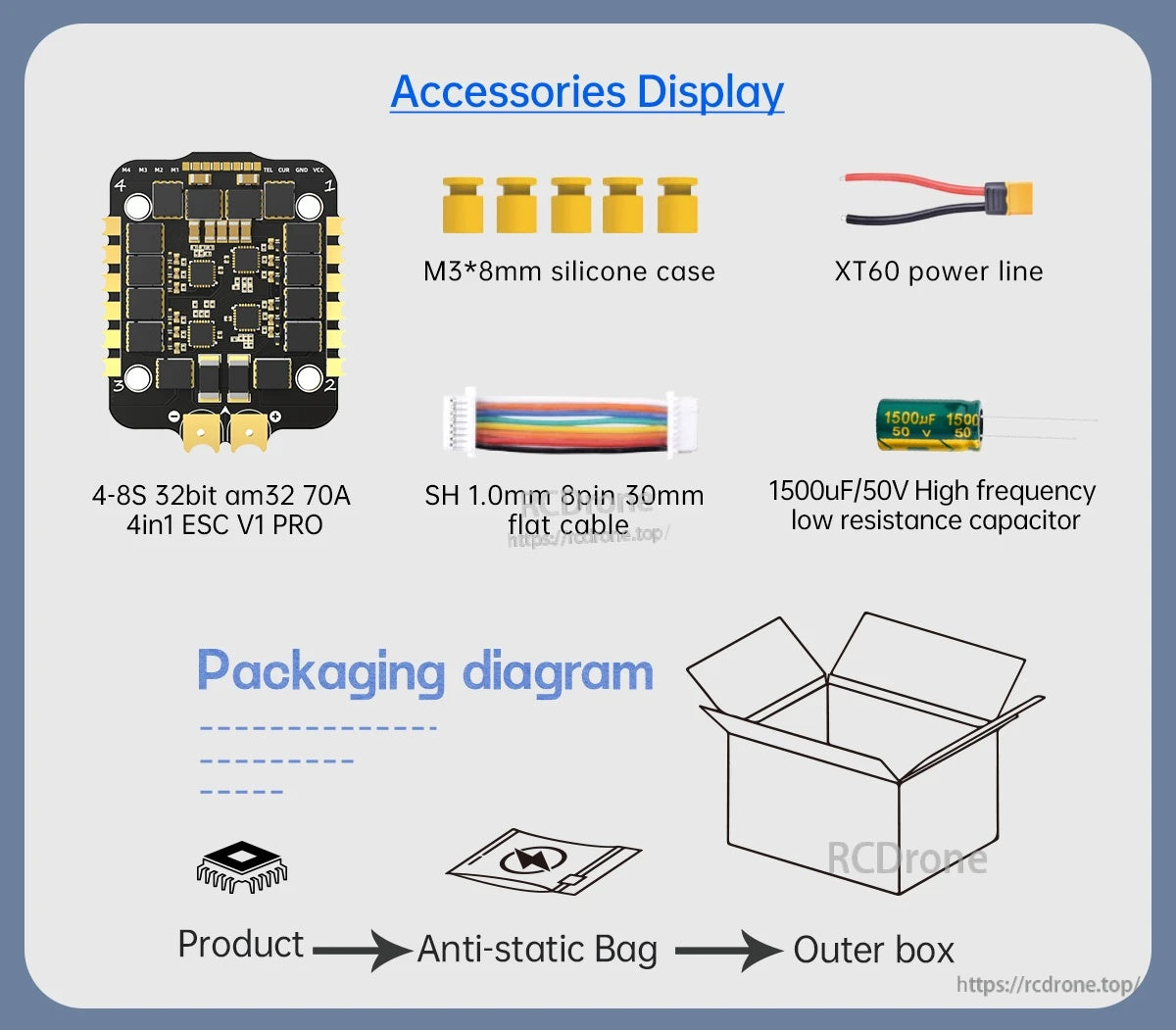

Що входить у комплект

• 4-8S 32bit AM32 70A 4in1 ESC V1 PRO
• M3*8мм силіконовий корпус
• Лінія живлення XT60
• SH 1.0mm 8pin 30mm плоский кабель
• 1500uF/50V конденсатор високої частоти з низьким опором
• Упаковка: продукт, антистатичний мішок, зовнішня коробка

Програмне забезпечення / Посилання

• Посилання на наземну станцію комп'ютера: https://am32.ca/configurator

Деталі
