Двигун для гелікоптера Flashhobby H700 530KV, 53.2x61мм, вал 6мм, 3-12S, 4500Вт 100A
Двигун для гелікоптера Flashhobby H700 530KV, 53.2x61мм, вал 6мм, 3-12S, 4500Вт 100A
Flashhobby
Не вдалося завантажити інформацію про можливість самовивозу
Огляд
Двигун вертольота Flashhobby H700 530KV є безщітковим двигуном вертольота, призначеним для систем живлення RC вертольотів, що підтримує вхід 3-12S LiPo та до 4500W безперервної потужності.
Ключові особливості
- 530KV (530RPM/V)
- Максимальний безперервний струм: 100A; максимальна безперервна потужність: 4500W
- Пікова потужність: 150A (2 секунди), 7000W (2 секунди)
- Конфігурація 12N/10P
- Вал 6мм; чоловічий роз'єм 5мм
- Таймінг двигуна: 5 градусів; частота роботи: 8KHz
- Варіанти монтажу: відстань між отворами для болтів 30/25мм; різьба болтів M4/M3; креслення показує 4 x M3 на 025 та 4 x M4 на 030
Для питань сумісності перед продажем або підтримки налаштування, звертайтеся https://rcdrone.top/ або support@rcdrone.top.
Специфікації
| Модель | H700 |
| КВ двигуна | 530RPM/V |
| LiPo елемент | 3-12S |
| Максимальний постійний струм | 100A |
| Максимальна постійна потужність | 4500W |
| Максимальний піковий струм | 150A (2 секунди) |
| Максимальна пікова потужність | 7000W (2 секунди) |
| Струм в холостому режимі (Io/10V) | 1.98A |
| Опір двигуна (RM) | 0.0155a9 |
| Вага | 492g (включаючи кабелі) |
| Конфігурація | 12N/10P |
| Діаметр двигуна | 53.2mm |
| Довжина корпусу двигуна | 61mm |
| Розмір двигуна | 53.2 x 61мм |
| Діаметр статора | 41мм |
| Висота / товщина статора | 35мм |
| Діаметр валу | 6мм |
| Загальна довжина валу | 99мм |
| Кріплення мотора | 30 x 25мм (M3*4) |
| Відстань між отворами для болтів | 30/25мм |
| Різьба болта | M4/M3 |
| З'єднання | 5мм (5мм чоловічий роз'єм) |
| Таймінг мотора | 5град |
| Частота приводу | 8КГц |
| Рекомендований ESC | 150А |
| Розміри креслення | 38мм довжина секції; сегменти валу 24мм і 7мм; 025 (4-M3) і 030 (4-M4) |
Застосування
- Безщіткові силові системи для RC вертольотів (3-12S)

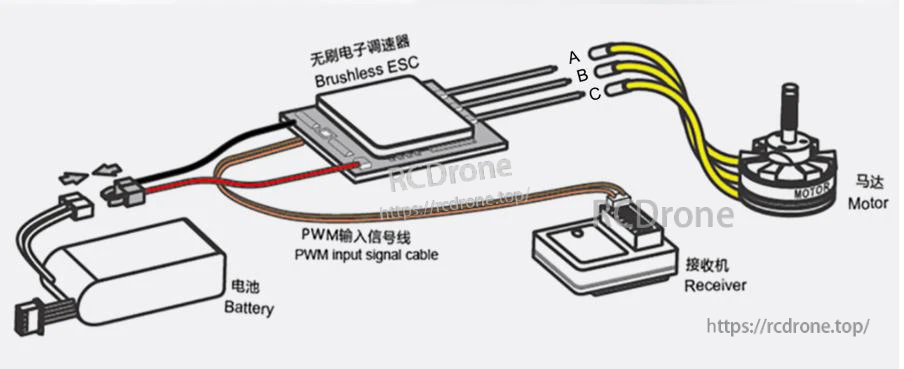

Інструкція з підключення
- Підключіть ESC трифазні виходи (A/B/C) до проводів мотора.
- Підключіть кабель сигналу PWM ESC до приймача.
- Підключіть акумулятор до входу живлення ESC.
Деталі

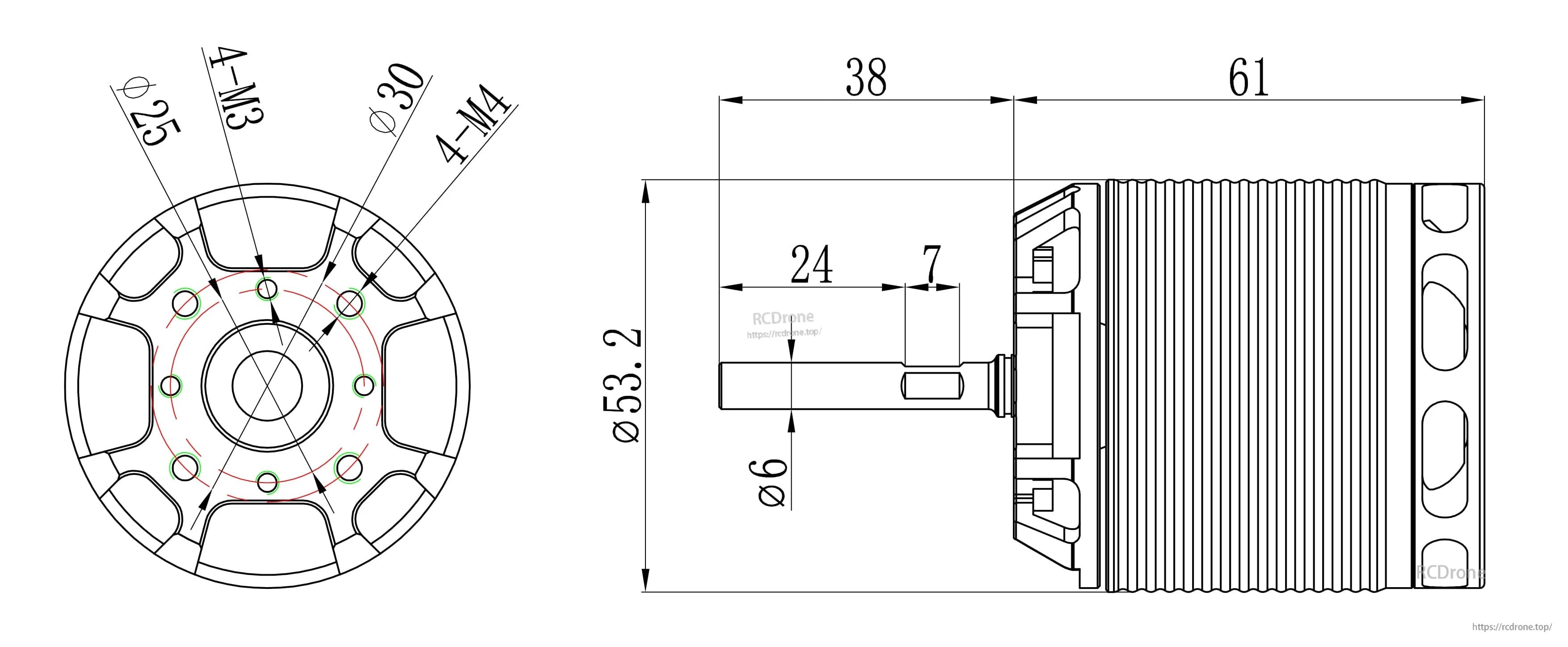

Двигун H700 використовує корпус діаметром 53,2 мм, загальною довжиною 61 мм і вал діаметром 6 мм з чітко позначеними шаблонами отворів для монтажу для перевірки сумісності.

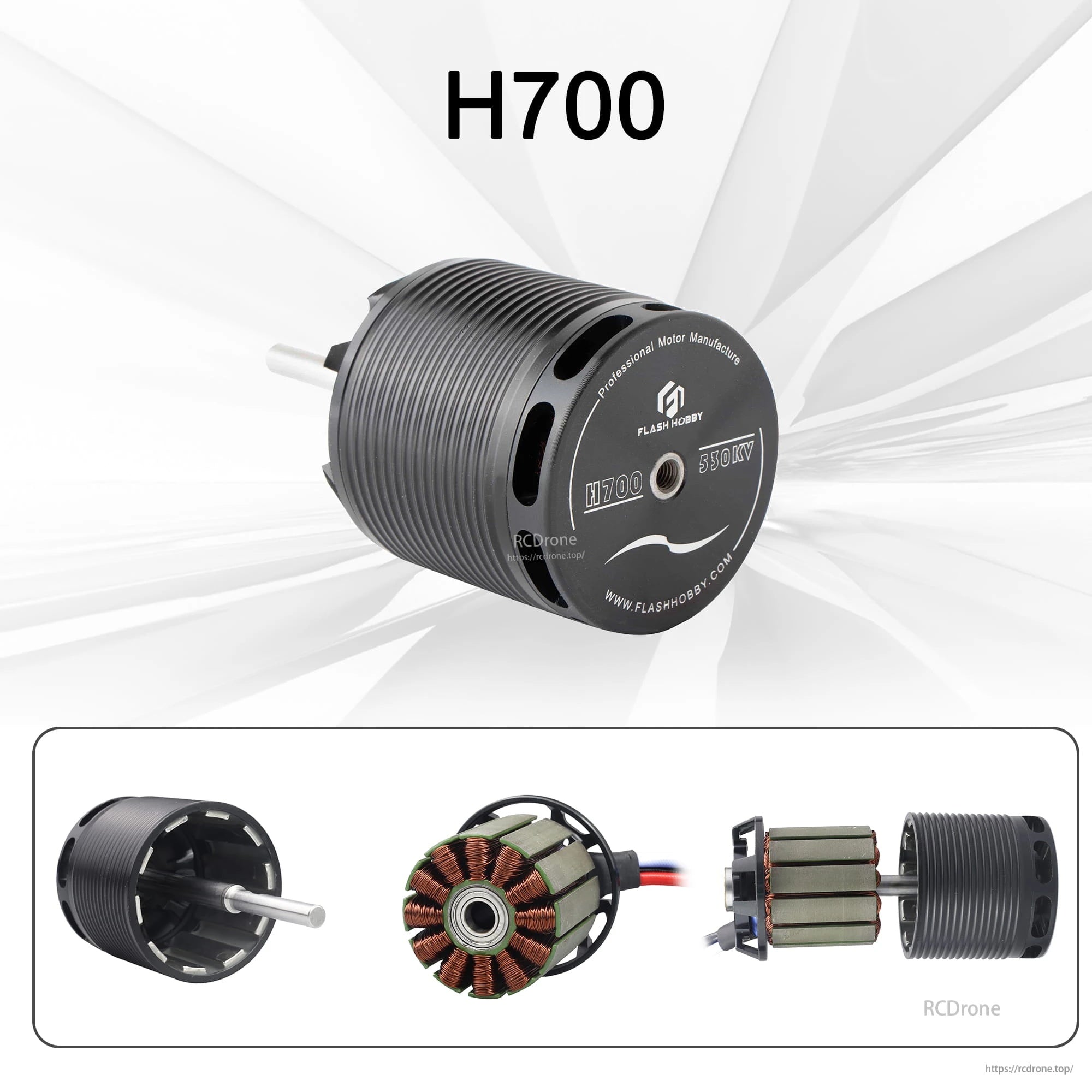

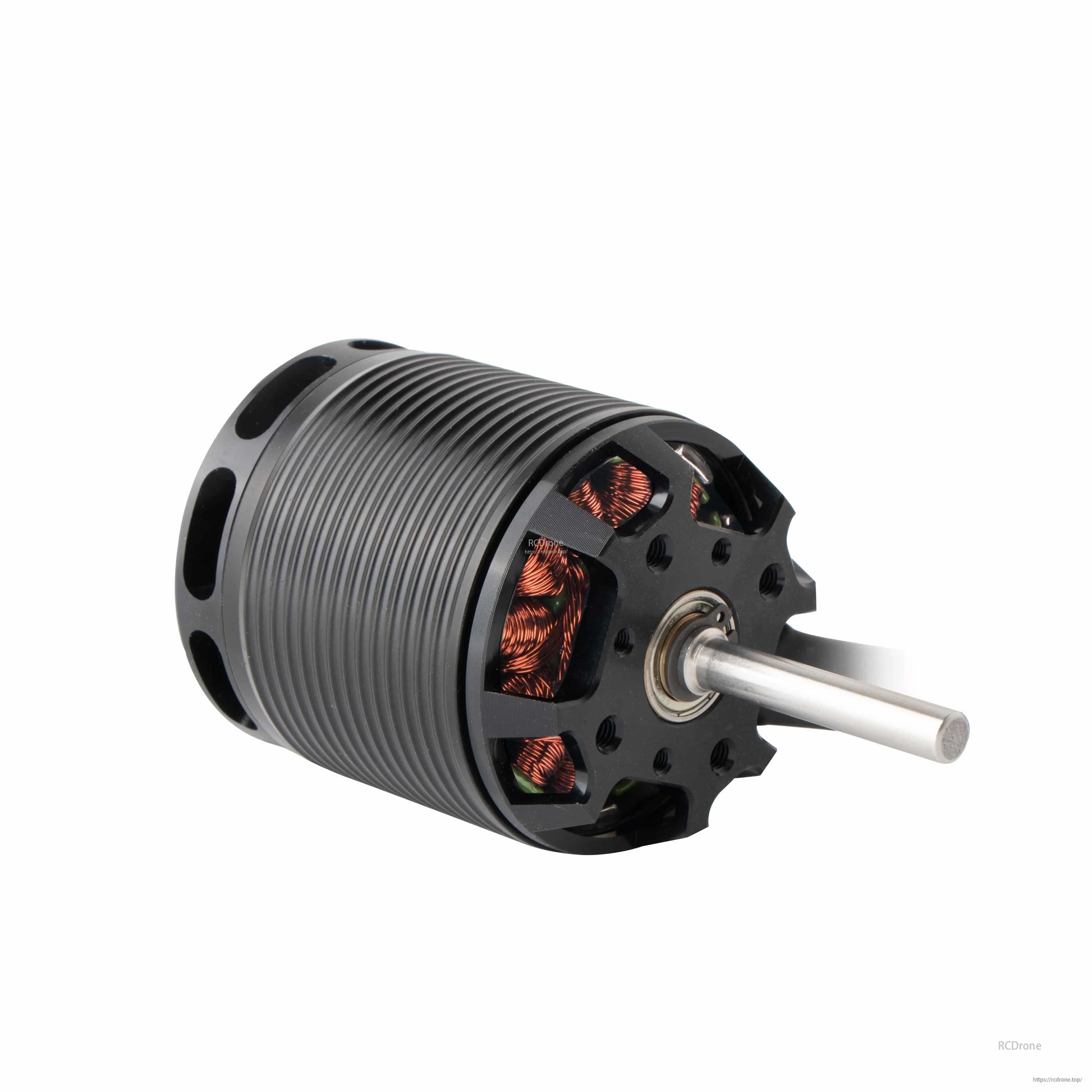

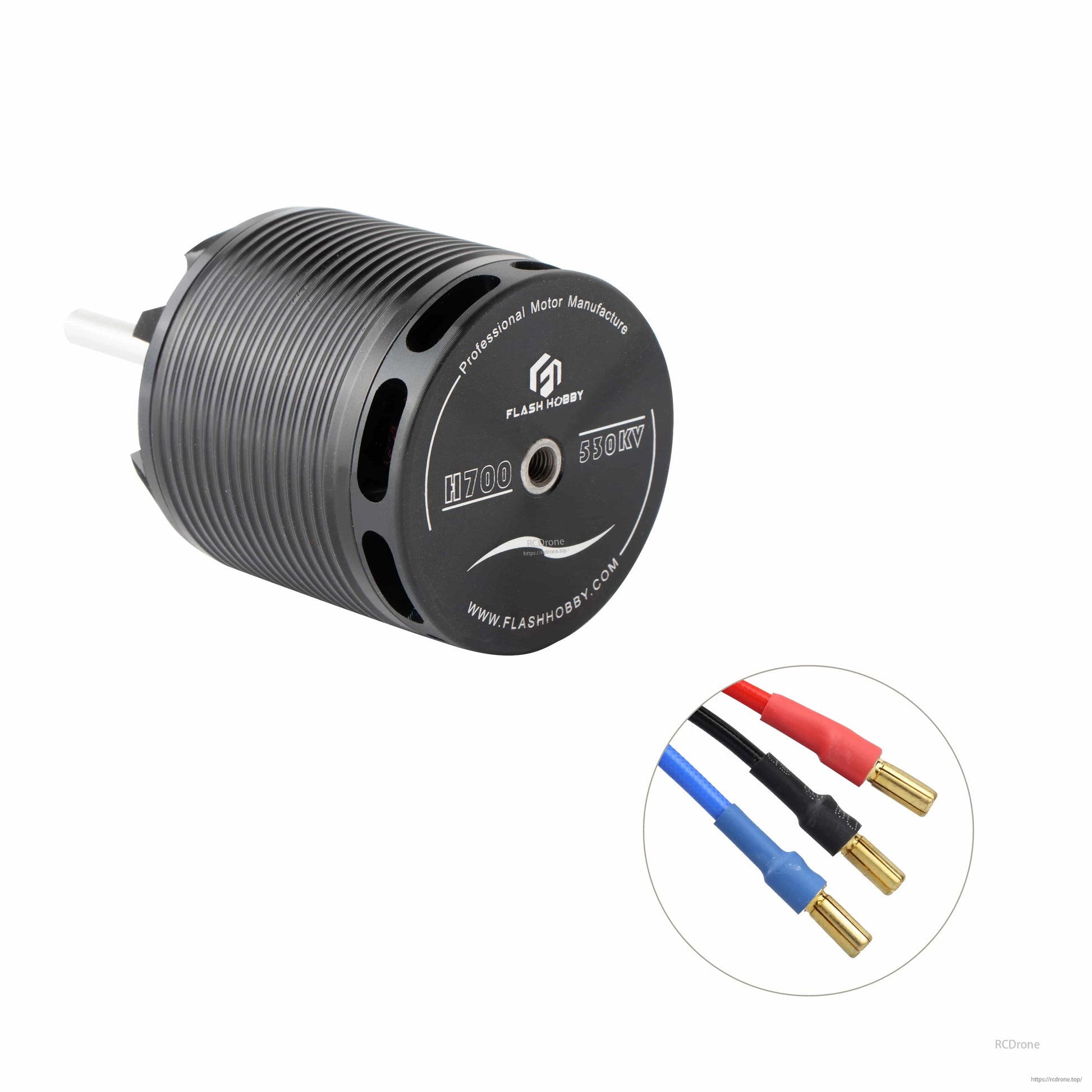

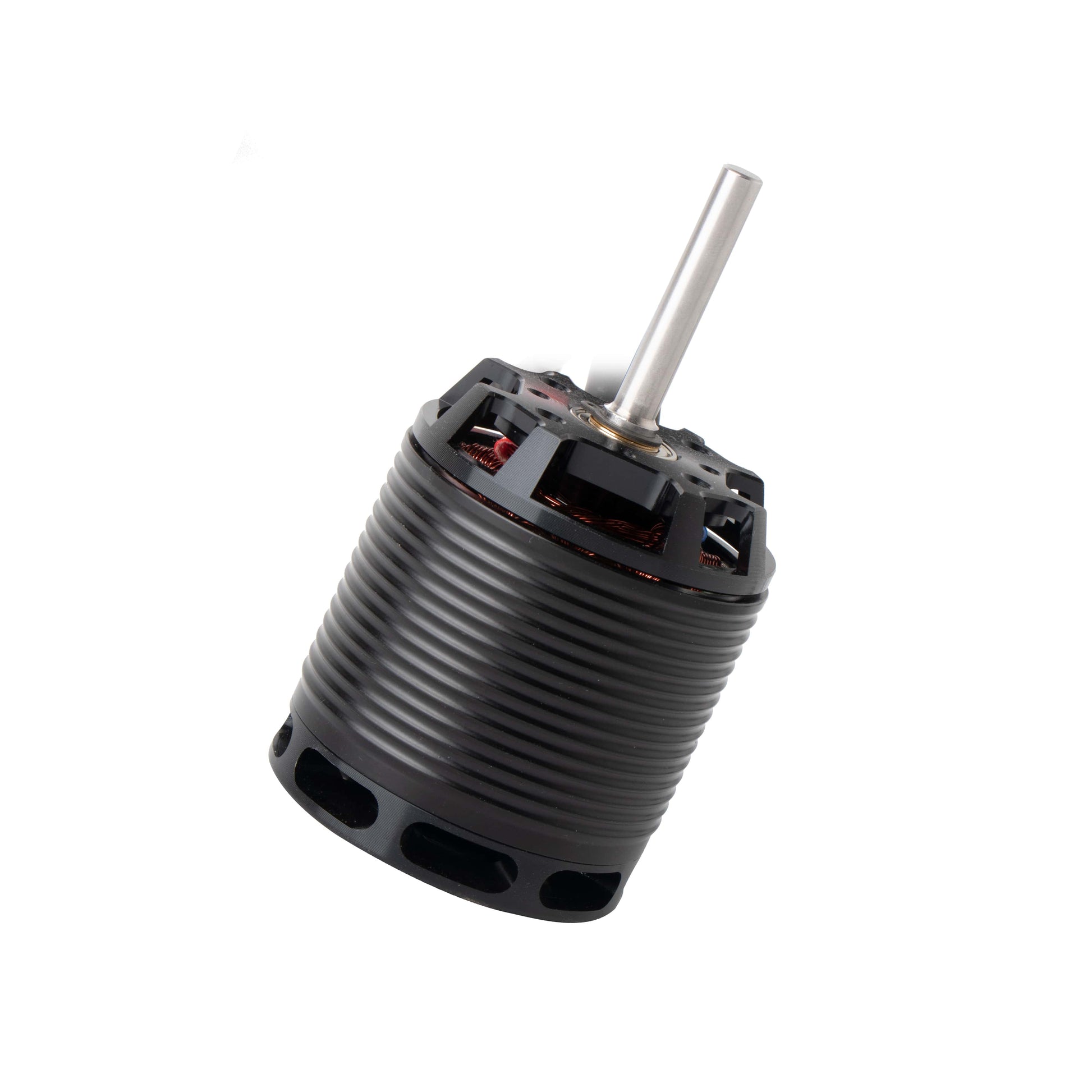

Двигун Flashhobby H700 530KV має корпус з ребрами та вихідний вал діаметром 6 мм для налаштувань живлення вертольота.
Проводка безщіткового ESC використовує кабель акумулятора, кабель сигналу PWM до приймача та три фази проводів двигуна для налаштування.
