комплект iFlight GM8112-80T: 3x карданних мотори GM8112 (AS5048A) + Alexmos 32BIT BGC
комплект iFlight GM8112-80T: 3x карданних мотори GM8112 (AS5048A) + Alexmos 32BIT BGC
iFlight
Не вдалося завантажити інформацію про можливість самовивозу
Огляд
Набір iFlight GM8112-80T Encoder Combo Set є набором енкодерів для гімбалів, призначеним для безщіткових 3-осних стабілізаторів гімбалів. Енкодери - це датчики, які додаються до кожного безщіткового мотора гімбала для більш точного відстеження положення мотора, що покращує продуктивність стабілізації та допомагає підвищити ефективність акумулятора.
У системі управління безщітковим гімбалем стабілізація поєднує пасивну інерційну стабілізацію (яка вимагає хорошого балансу камери по осям Пан/Нахил/Кут) та активну стабілізацію, де датчики вимірюють рух осі, а мотори компенсують цей рух в реальному часі.
Ключові особливості
- Легке налаштування гімбала з зменшеними калібрувальними роботами
- Економія енергії; в 5 разів довший час роботи, ніж у гімбала без системи енкодера
- Подвійні ІМУ
- Швидша реакція з миттєвим збільшенням крутного моменту двигуна; покращене управління в складних кутах обертання
- Чіп енкодера: A5048a (AS5048A)
Технічні характеристики
| Модель | GM8112 |
| Зовнішній діаметр двигуна | 89.5 ± 0.05 мм |
| Конфігурація | 36N/42P |
| Висота двигуна | 33.4 ± 0.2 мм (включаючи корпус енкодера) |
| Порожнистий вал (OD) | 25 -0.008/-0.012 мм |
| Порожнистий вал (ID) | 22 +0.05/+0.1 мм |
| Довжина дроту | 610 ± 3 мм |
| Кабель AWG | #24 |
| Вага мотора | 446 ± 1 г |
| Роз'єм дроту | 2.5 мм роз'єм dupont |
| Струм без навантаження | 0.3 ± 0.1 A |
| Напруга без навантаження | 22 V |
| Обертів без навантаження (RPM) | 380~420 RPM |
| Струм при навантаженні | 2 A |
| Напруга при навантаженні | 20 V |
| Момент навантаження (г) | 6000-9000 |
| Внутрішній опір мотора | 4.2 Ом ± 5% (опір змінюється з температурою) |
| Високовольтне випробування | DC500V 1mA @2сек |
| Відхилення корпусу ротора | <= 0.1 мм |
| Керування (подовження осі) | За годинниковою стрілкою |
| Тест на високу температуру | 60°C протягом 100 годин; двигун працює нормально після 24 годин при кімнатній температурі |
| Тест на низьку температуру | -20°C протягом 100 годин; двигун працює нормально після 24 годин при кімнатній температурі |
| Максимальна потужність | <= 80 Вт |
| Робочий струм | 3-5S |
| Робоча температура / вологість | -20~60°C; 10~90%RH |
Що входить у комплект
- 3 x GM8112 мотор гімбала з енкодером AS5048A & магніт

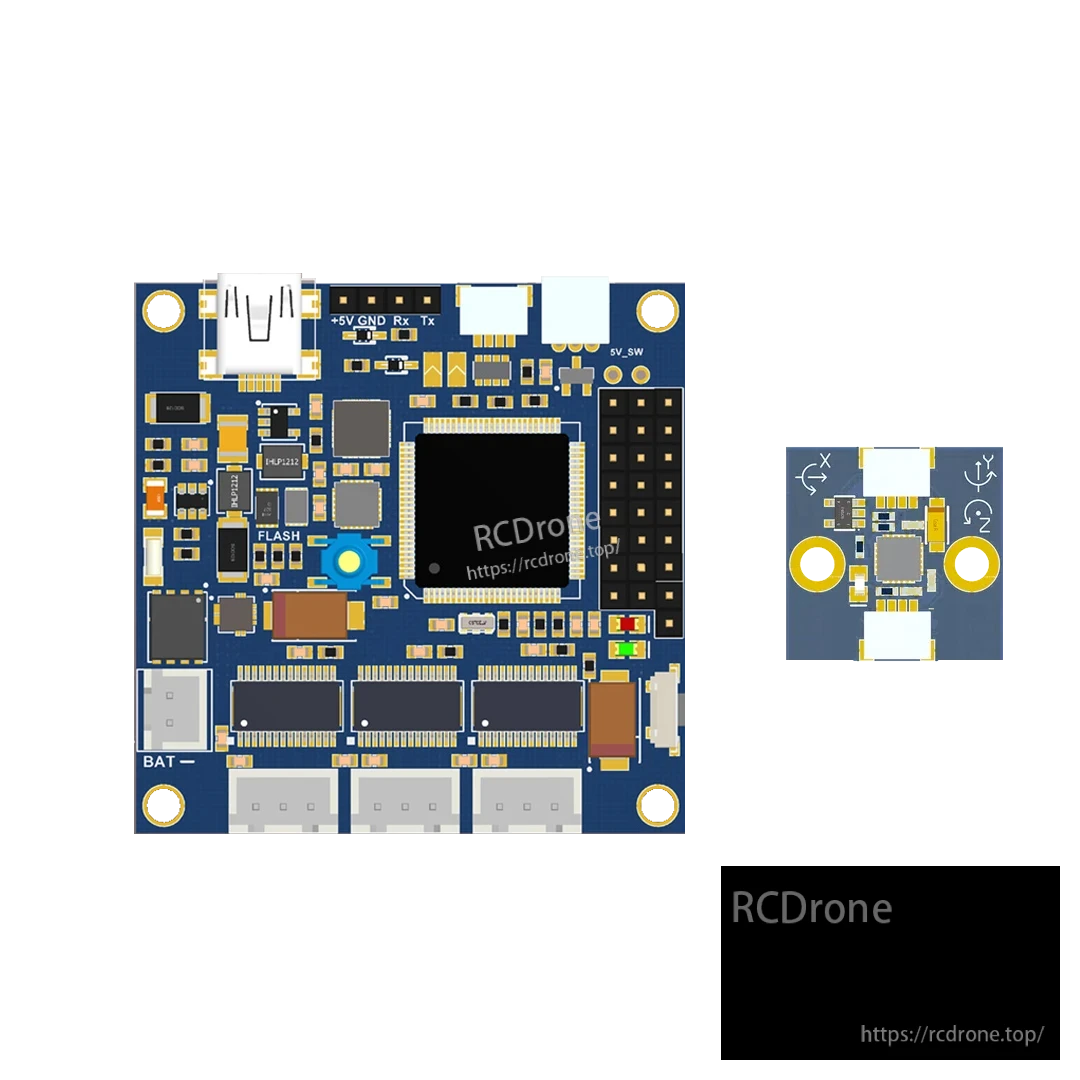

- 1 x плата Alexmos 32BIT BGC (версія з енкодером, без алюмінієвого корпусу)
- 1 x набір з'єднувальних кабелів
Для питань сумісності або допомоги з налаштуванням, звертайтеся support@rcdrone.top or відвідайте https://rcdrone.top/.
