Комплект силової установки MAD AM30 10KV (мотор + ESC + карбонова пропелер) для важких дронів

Огляд

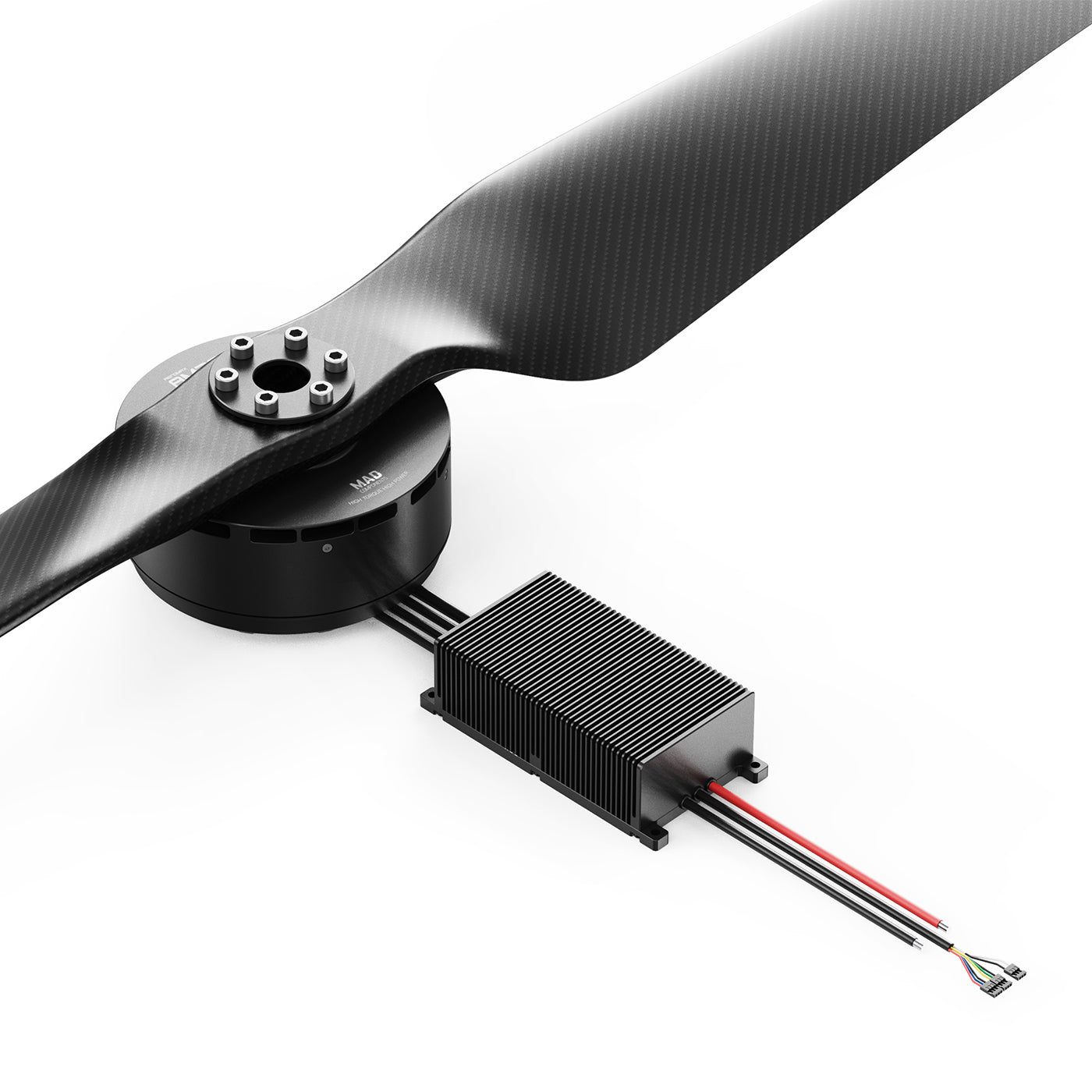

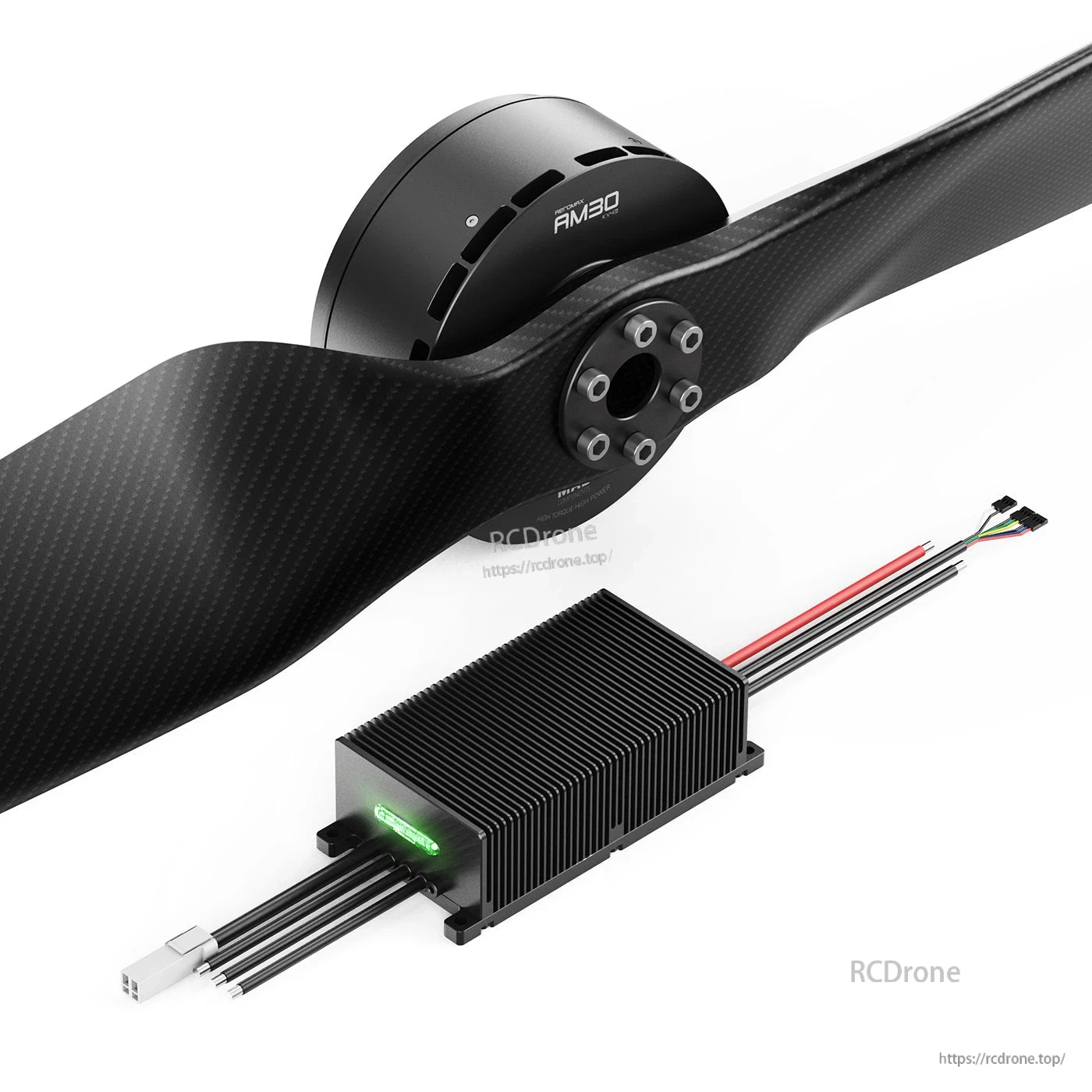

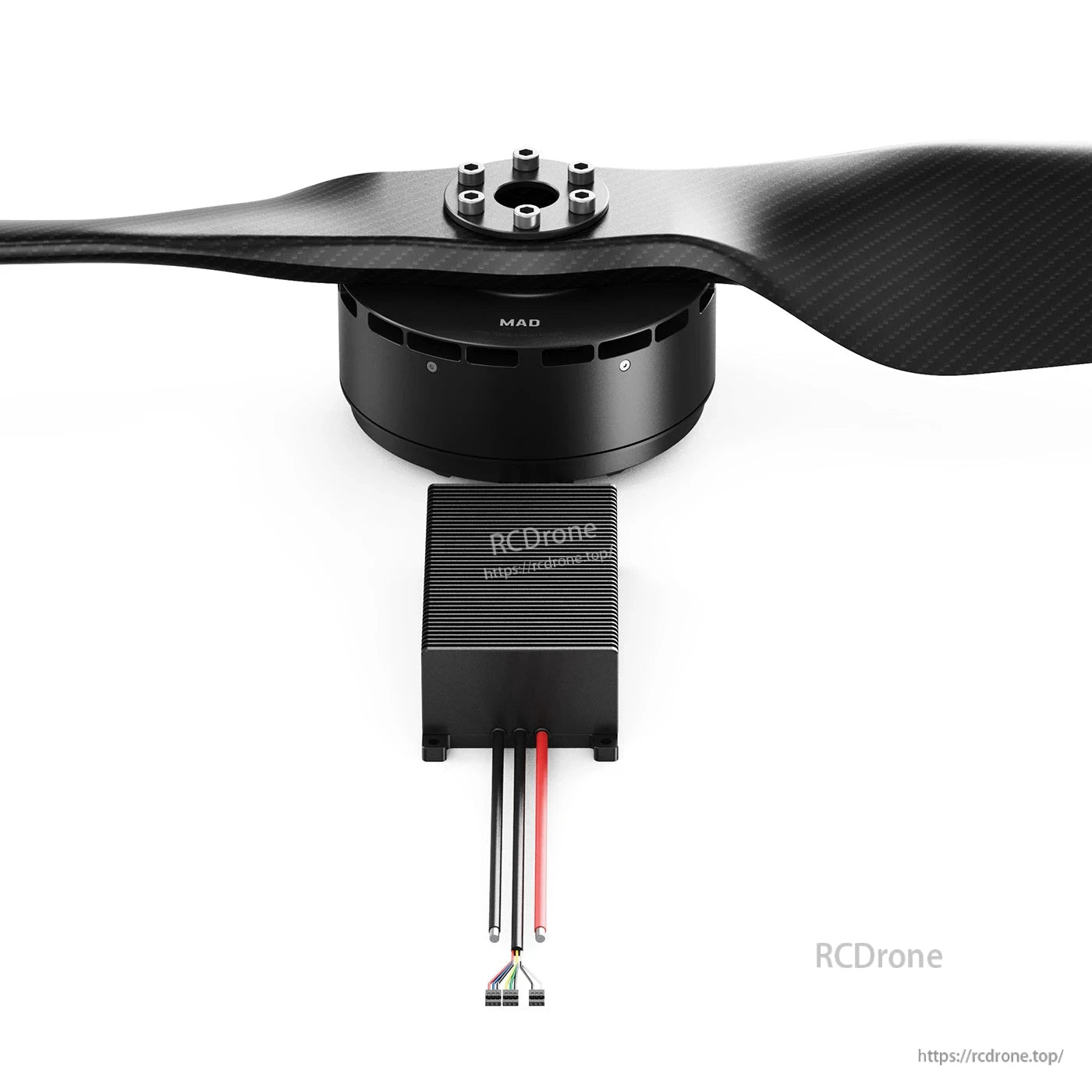

Комплект енергетичної системи MAD AM30 10KV є комплектом енергетичної системи для дронів важкого підйому, що поєднує в собі мотор AM30, SineSic 50A Pro ESC (промислова версія) та варіанти пропелерів з вуглецевого волокна. Доступні дві версії комплекту: Комплект A (стандартне ПЗ ESC; без функції блокування пропелера) та Комплект B (мотор з магнітним енкодером для блокування положення зупинки пропелера; вимагає сумісного ПЗ ESC).

Ключові особливості

• Варіанти комплекту: Комплект A включає 1× ESC (стандартне ПЗ) + 1× CW або CCW пропелер; Комплект B включає 1× ESC (з необхідним ПЗ) + 1× CW або CCW пропелер і підтримує блокування пропелера через магнітний енкодер мотора (з сумісним ПЗ ESC).
• Номінальний/максимальний тяговий зусилля (комбінація): 30 кг номінального тягового зусилля; 74.7 кг максимального тягового зусилля.
• Ефективність (комбінація): 7.2 gf/W.
• Екологічні/вологозахисні характеристики (комбінація): Температура експлуатації -20~50°C; IP45 (комбінація). Ступінь захисту ESC: IPX7.
• Контрольні інтерфейси (ESC): Подвійна підтримка CAN/PWM дроселя; комунікаційний інтерфейс CAN*2 (CAN2.0B, 1M bps).
• Сигнал ESC/PWM: Сигнальний провід 9pin / 1060 мм; ширина імпульсу PWM 1100~1900us.
• Матеріали та моніторинг (як зазначено): Мідні обмотки, стійкі до високих температур 220°C; магніти UH; вакуумно-запечатані котушки; моніторинг температури в реальному часі.

Для запитань щодо сумісності (прошивка, проводка CAN, вибір пропелера) або оптових замовлень, звертайтеся до служби підтримки за адресою https://rcdrone.top/ або support@rcdrone.top.

Специфікації

Двигун (AM30)

ESC (SineSic 50A Pro Industrial Edition)

Пропелери

Розміри (Чертежі)

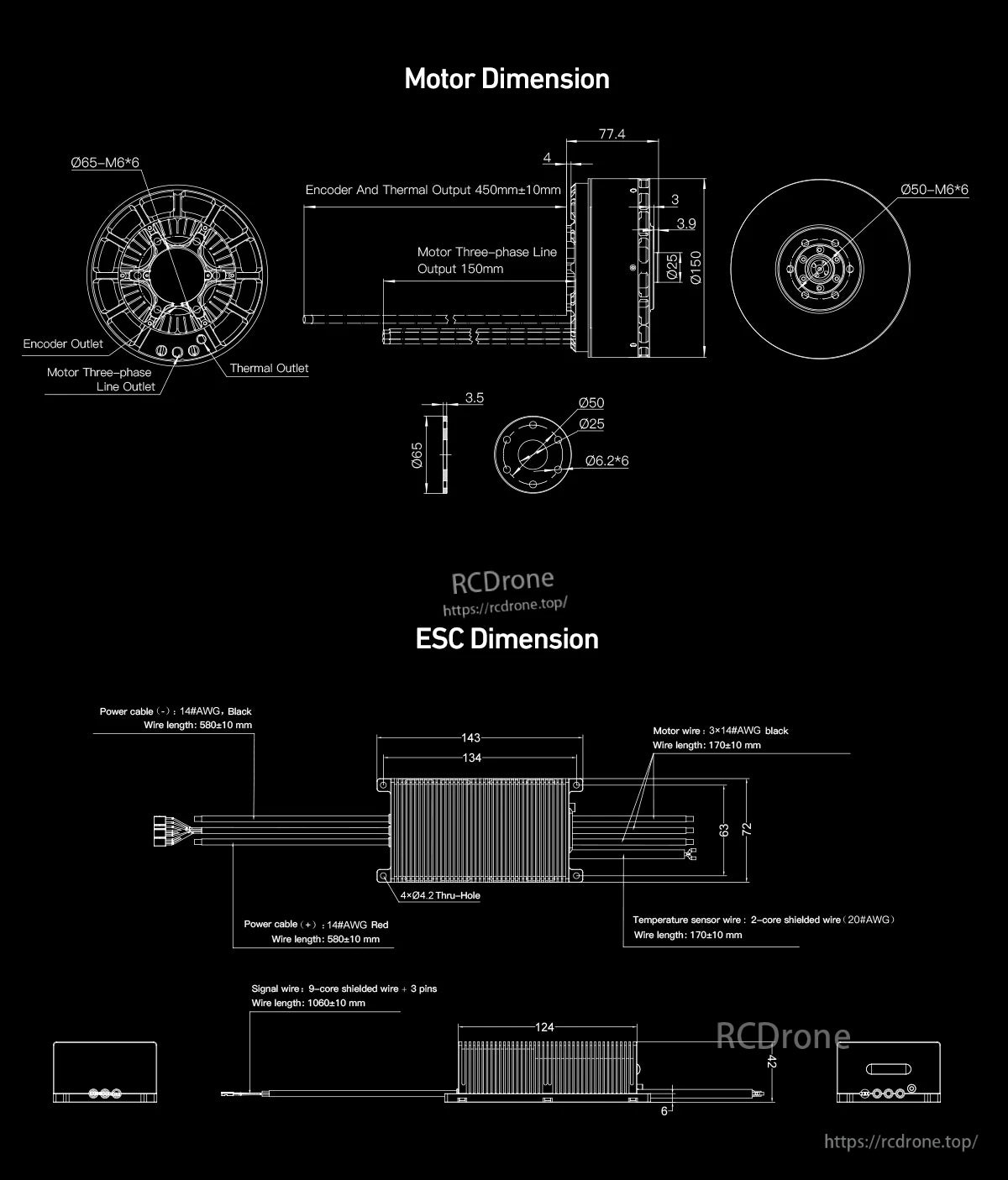

• Малюнок розмірів мотора: Ключові розміри включають 77.4, 150, 3.9, 3, 4, 25, 50; етикетки виходу включають вихід енкодера, термічний вихід та трифазний вихід мотора (з позначеними довжинами ліній: вихід енкодера та термічний вихід 450 мм±10 мм; трифазний вихід мотора 150 мм).
• Схема розмірів ESC: Ключові позначені розміри включають 143, 134, 124, 72, 63, 6; примітка щодо монтажу: 4xΦ4.2 наскрізний отвір. Примітки щодо проводів включають силовий кабель (-) 14AWG чорний (580±10 мм), силовий кабель (+) 14AWG червоний (580±10 мм), дріт мотора 3x14AWG чорний (170±10 мм), дріт температурного датчика 2-ядровий екранований дріт (20AWG) (170±10 мм), сигнальний дріт 9-ядровий екранований дріт 3 пін (1060±10 мм).
• Розміри пропелера: Пропелер FLUXER CB2 52x19 загальна довжина 1320±5 мм, товщина 15.5±0.5, позначені характеристики втулки включають Ø25 та Ø50 з примітками 4-Ø6 та 4-60°. Пропелер FLUXER PRO 55x22 загальна довжина 1397, товщина 21.3±0.2, позначені характеристики втулки включають Ø25 та Ø50 з примітками 6-Ø6 та 6*60°.

Тестові дані (як надано)

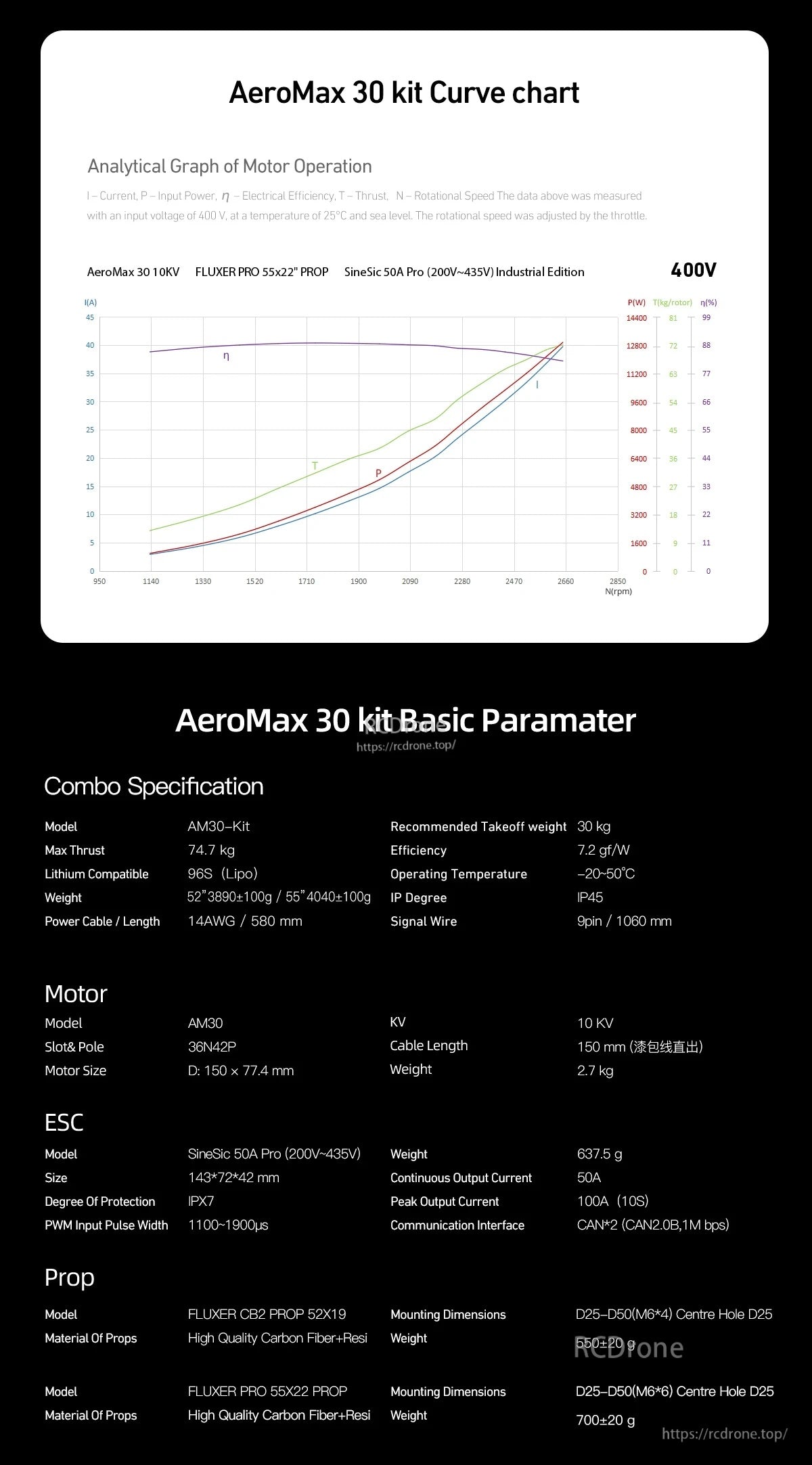

• Графік кривої: Графік кривої комплекту AeroMax 30 виміряний при вхідній напрузі 400 В, температурі 25°C, на рівні моря; примітки до налаштування: AeroMax 30 10KV + FLUXER PRO 55x22 PROP + SineSic 50A Pro (200V~435V) Промислове видання.

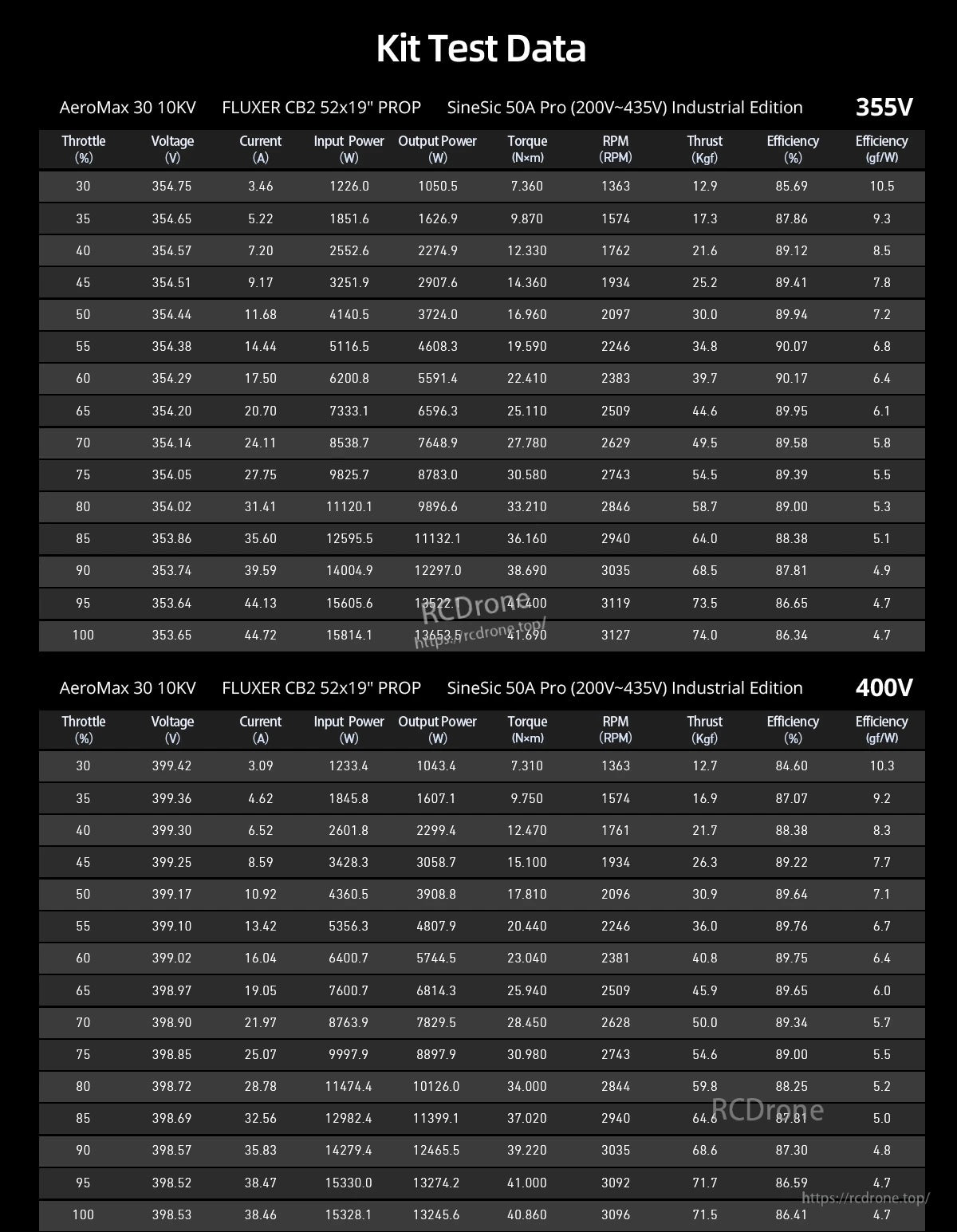

• Таблиці тестування комплекту: Таблиці надані для 355V та 400V з пропелерами FLUXER CB2 52x19 та FLUXER PRO 55x22, в яких наведені дросель (%), напруга (V), струм (A), вхідна потужність (W), вихідна потужність (W), крутний момент (Nxm), оберти (RPM), тяга (kgf), ефективність (%), та ефективність (gf/W).

Що входить до комплекту

• 1× ESC (прошивка залежить від вибраного комплекту)
• 1× CW або CCW пропелер (модель залежить від вибраного варіанту пропелера)

Застосування

• Системи живлення важких багатокоптерів UAV
• Промислові підйомні платформи та платформи для вантажів, де потрібна система живлення 96S (Lipo)

Деталі

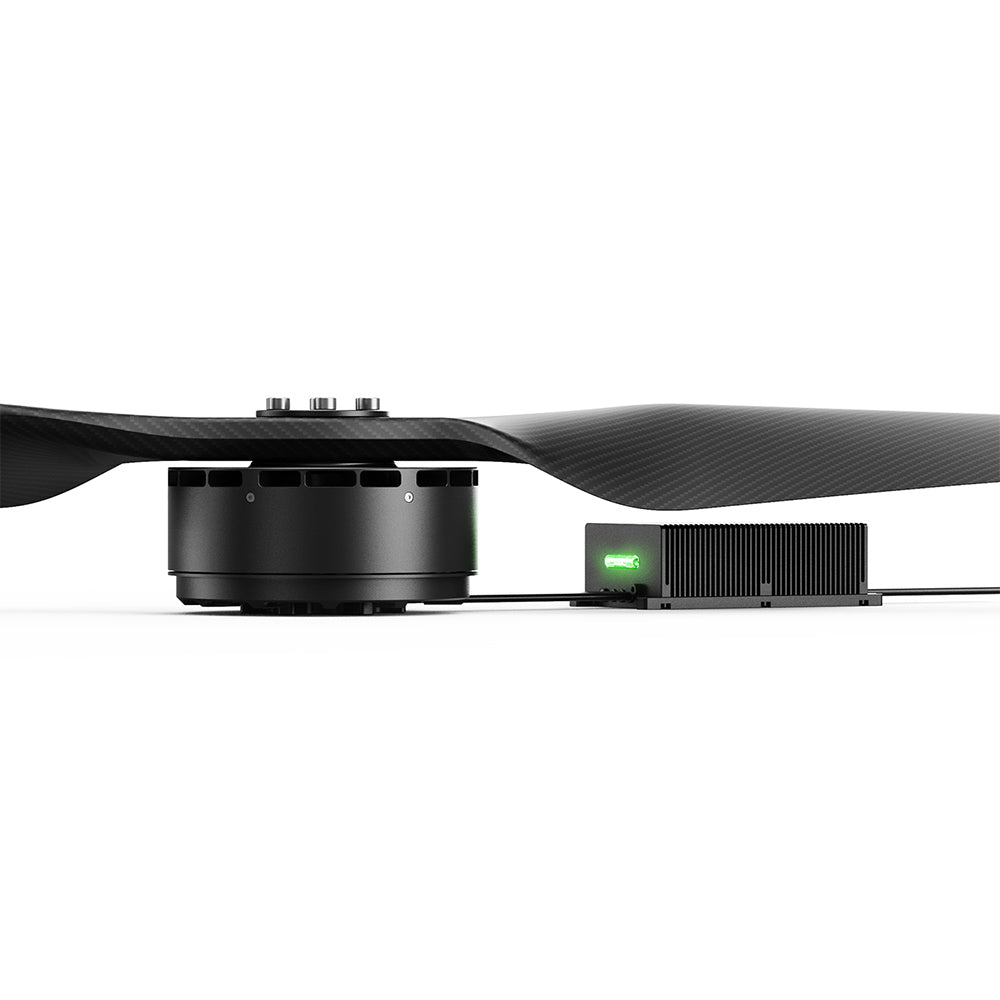

Комплект AeroMax 30 KIT 10KV поєднує великий пропелер з безщітковим двигуном для важких дронів.

Комплект AeroMax 30 поєднує двигун 10KV AM30 з відповідним ESC та характеристиками пропелера, а також графік кривої тяги для налаштування.

Дані тестування комплекту надають показники напруги, струму, обертів, тяги, потужності та ефективності для системи живлення AeroMax 30 10KV при 355V.

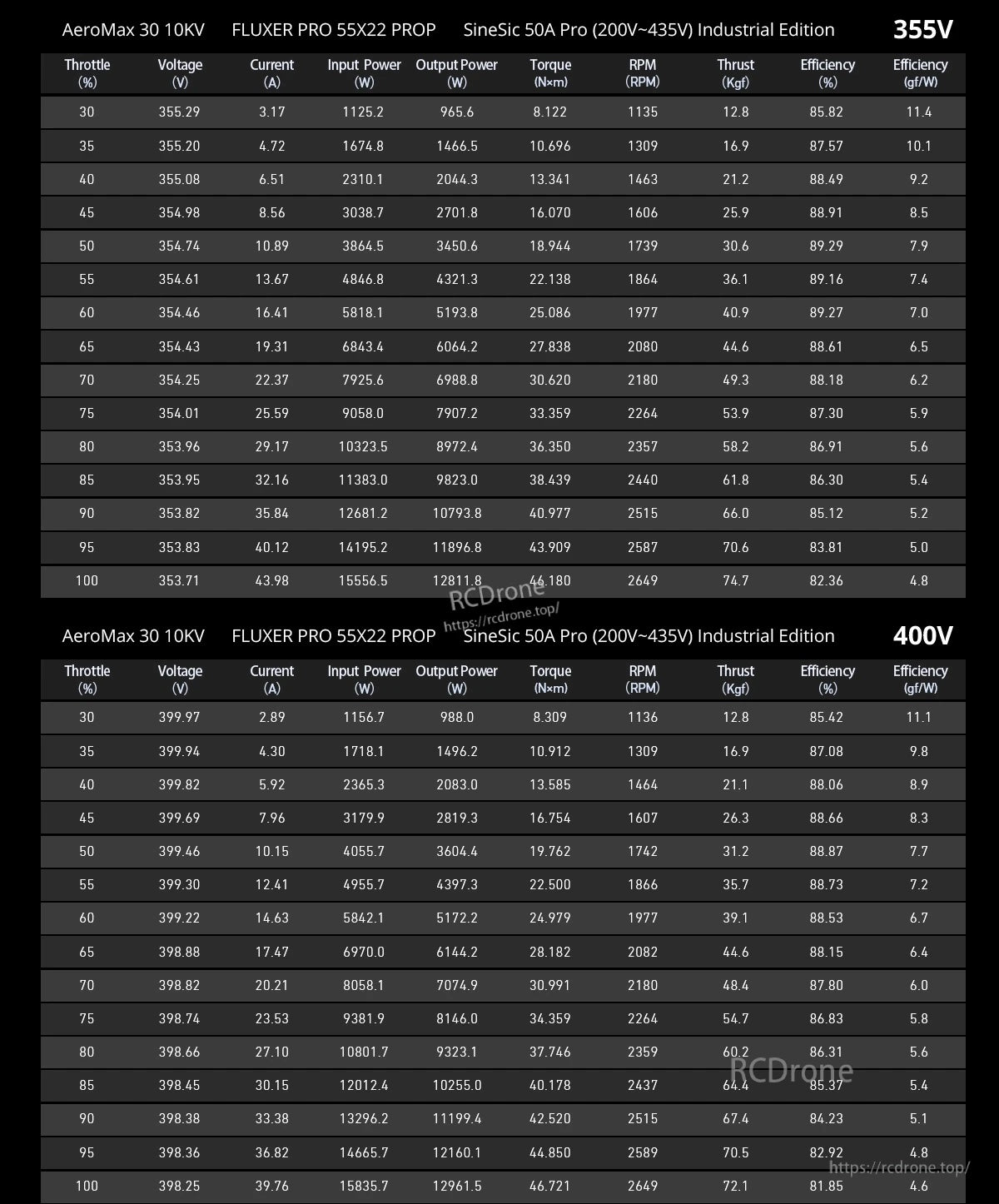

Набір AM30 10KV з пропеллером 55x22 та контролером 50A вказує споживану потужність, тягу, оберти та ефективність на різних режимах газу при 355V та 400V.

Деталі розмірів мотора та ESC полегшують планування зазору для монтажу, відстані між отворами та прокладання кабелів під час установки.

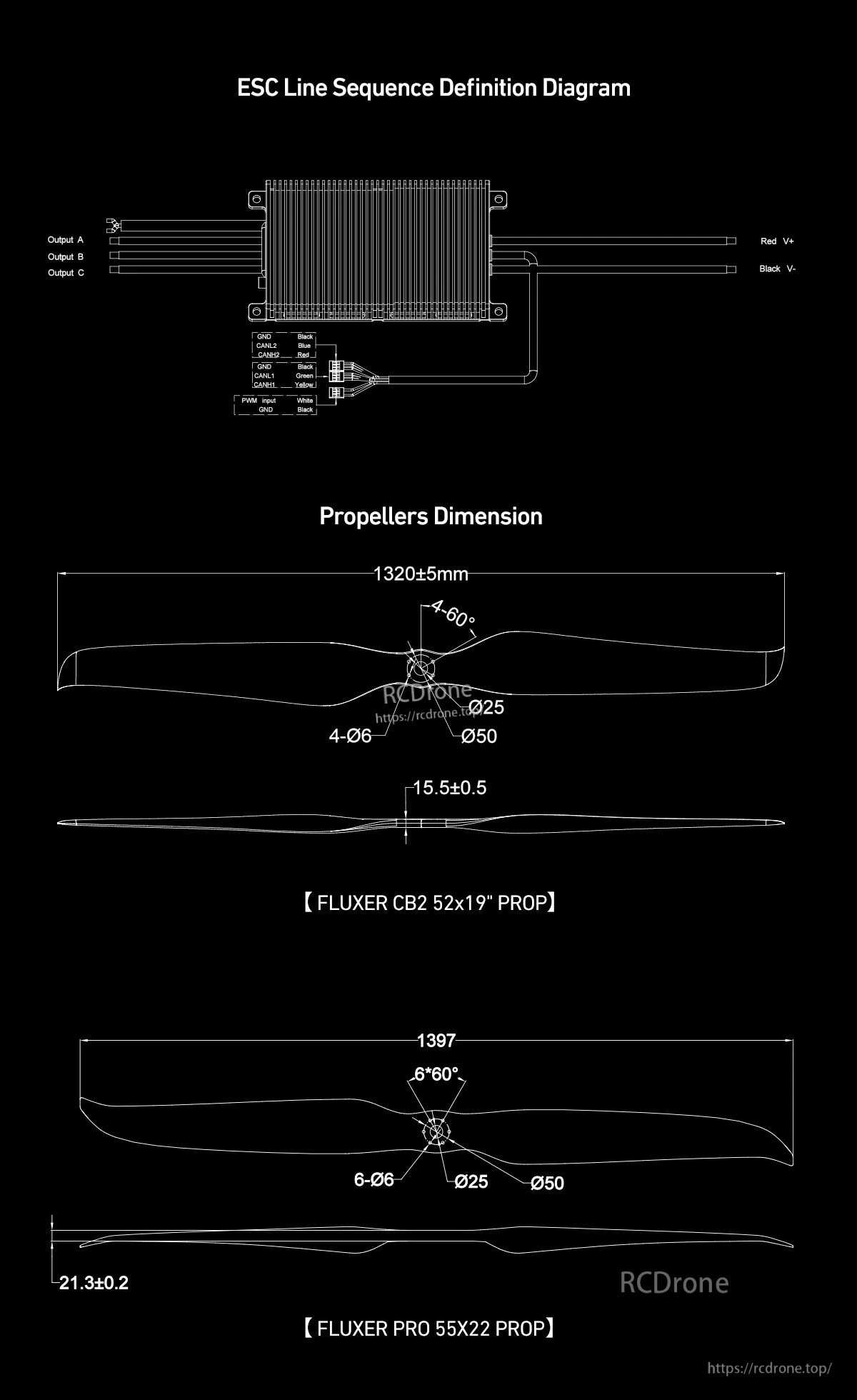

Схеми послідовності проводів ESC та розміри пропеллерів допомагають підтвердити правильність з'єднань та відповідність для сумісних установок.

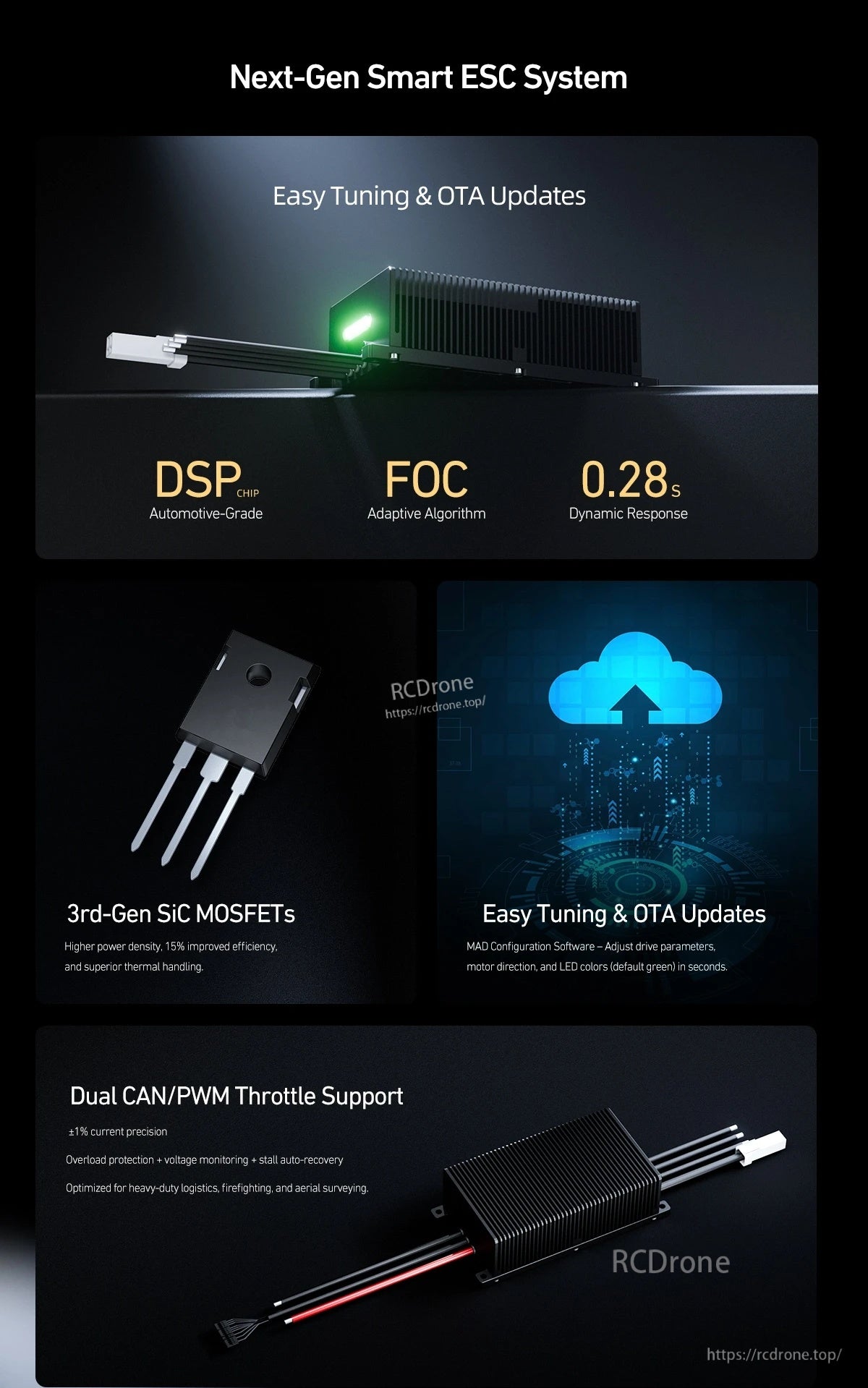

Розумний ESC підтримує легке налаштування з оновленнями OTA та пропонує управління DSP/FOC, а також подвійний вхід газу CAN/PWM.

Високопродуктивні пропеллери з вуглецевого волокна використовують конструкцію з обертанням на 30° та заявляють про зниження шуму до 30 дБ для установок дронів з важким підйомом.

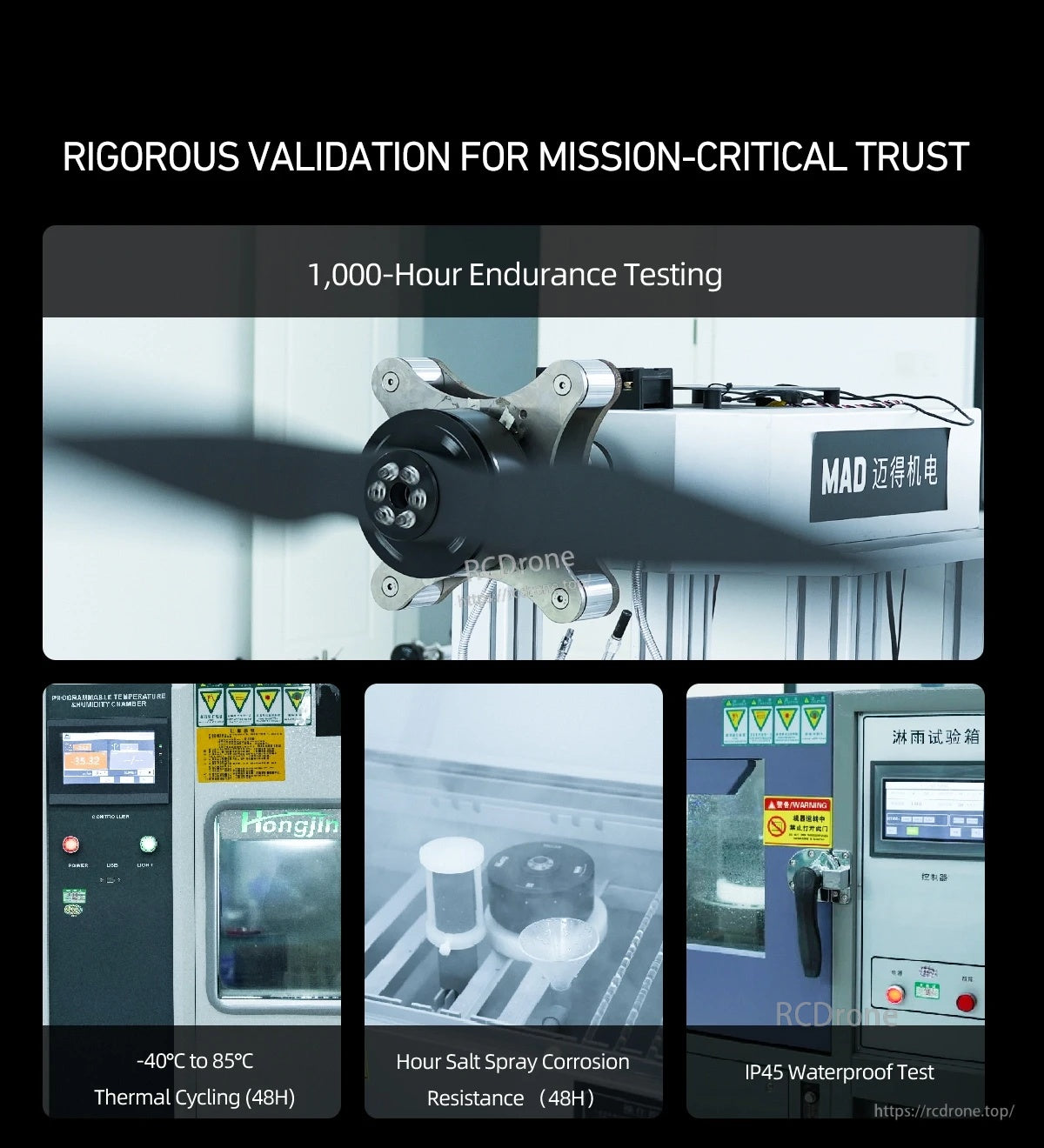

Комплект силової системи MAD AM30 10KV підтримується критично важливими валідаціями, включаючи 1,000-годинне тестування витривалості, термічні цикли від -40°C до 85°C, 48-годинну стійкість до корозії від соляного спрею та тестування на водонепроникність IP45.
