Огляд
Двигун MAD CINE CM5320 V1.0 Cine FPV пропонується в варіантах 235KV, 360KV та 400KV для багатокоптерних кінематографічних підйомних платформ. Він має антикорозійний статор, захист IP45, силіконовий кабель довжиною 750 мм та збалансовані допуски ротора/двигуна для стабільної роботи.
Ключові характеристики
- Модель двигуна: MAD CINE CM5320 V1.0
- Антикорозійний статор
- Ступінь обмотки: 180°C
- Ступінь магніту: 150°C
- Ступінь захисту: IP45
- Центрифугальне відведення тепла: ТАК
- Баланс ротора: ≤5 мг
- Баланс двигуна: ≤10 мг
- Підшипник: EZO 6800*4
- Деструктивний тест: 500 В
Для запитань щодо проводки, відповідності пропеллерів/ESC та сумісності збірки, звертайтеся support@rcdrone.top or відвідайте https://rcdrone.top/.
Специфікації
| Модель двигуна | MAD CINE CM5320 V1.0 |
| Кількість пар полюсів | 7 |
| Розмір мотора | Д: 63 × 64 мм |
| Ступінь захисту | IP45 |
| Статор | Антикорозійний |
| Ступінь лакованого дроту | 180°C |
| Ступінь магніту | 150°C |
| Довжина кабелю | 750 мм 14# Awg (Чорний/Червоний) силікон |
| Центрифугальне розсіювання тепла | ТАК |
| Баланс ротора | ≤5 мг |
| Баланс мотора | ≤10 мг |
| Отвори для кріплення пропелера | Д:20 M3*4 |
| Отвори для кріплення мотора | Д:30 M4×4, Д:44 M4×4 |
| Діаметр вала | ВН: 10 мм |
| Підшипник | EZO 6800*4 |
| Деструктивний тест | 500 В |

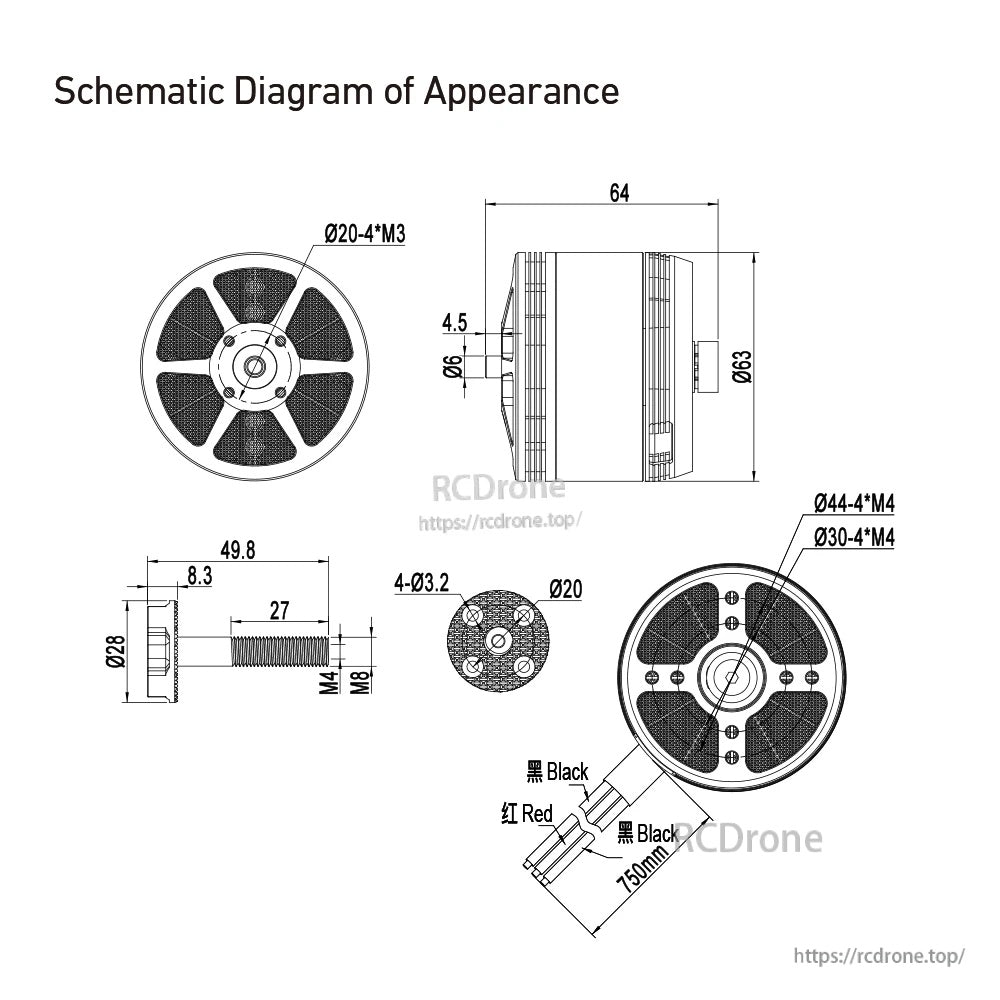

| Схема позначень зовнішнього вигляду | Ø20-4*M3; Ø44-4*M4; Ø30-4*M4; 4-Ø3.2; Ø20; 750 мм |
Опції KV (Резюме продуктивності)
235KV
- Мітка: CINE CM5320 ЕНЕРГОЕФЕКТИВНИЙ 235KV
- Рекомендоване підйомне зусилля: 2.5~3.5 кгс
- Максимальне зусилля: 9.3 кгс
- Оптимізована вага: 523 г
- Ефективність: >78%
- Текст примітки до тесту: Дані були виміряні при вхідній напрузі 48 В, при температурі 25°C та на рівні моря. Обертальна швидкість регулювалася дроселем.
| Об/хв/В | 235KV |
| Струм без навантаження | 1.8A / 20V |
| Вага мотора | 523 г |
| Максимальний струм | 68.3 A |
| Максимальне зусилля | 9.3 кг |
| Рекомендований ESC | MAD AMPX 80A (5-14S) |
| Вага при зльоті БПЛА | 12S 13" 12кг--Квадрокоптер; 18кг--Гексакоптер; 24кг--Октокоптер |
| Номінальна напруга | 12S літій-полімерний акумулятор |
| Внутрішній опір | 31мΩ |
| Вага продукту в упаковці | 800 г (118 x 118 x 107 мм) |
| Максимальна потужність | 2725 Вт |
| Максимальний крутний момент | 2.3 Нм |
| Рекомендовані пропелери | 18X6.1; 18X7; 18X12 |
360KV
- Мітка: CINE CM5320 ЕНЕРГЕТИЧНО ЕФЕКТИВНИЙ 360KV
- Рекомендований підйомний тяга: 2.5~3.5 кгс
- Максимальна тяга: 7.9 кгс
- Оптимальна вага: 523 г
- Ефективність: >78%
- Тестова примітка: Дані були виміряні при вхідній напрузі 48 В, при температурі 25°C і на рівні моря. Обертальна швидкість регулювалася дроселем.
| Обертів/В | 360KV |
| Струм без навантаження | 2.8A / 20V |
| Вага мотора | 523 г |
| Максимальний струм | 87.7 A |
| Максимальний тяговий зусилля | 7.9 кг |
| Рекомендований ESC | MAD AMPX 120A (5-14S) |
| Вага при зльоті БПЛА | 12S-13" 12кг--Квадрокоптер; 18кг--Гексакоптер; 24кг--Октокоптер |
| Номінальна напруга | 12S літій-полімерний акумулятор |
| Внутрішній опір | 14мΩ |
| Вага продукту в упаковці | 800 г (118 x 118 x 107 мм) |
| Максимальна потужність | 3682 Вт |
| Максимальний крутний момент | 2.0 Нм |
| Рекомендовані пропелери | 12X8X3; 13X10X3 |
| Вага при зльоті однороторного БПЛА | 2.5кг ~ 3.5кг |
400KV
- Мітка: CINE CM5320 ЕНЕРГОЕФЕКТИВНИЙ 400KV
- Рекомендований підйомний тяга: 2.5~3.5 кгс
- Максимальна тяга: 9.0 кгс
- Оптимальна вага: 525 г
- Ефективність: >75%
- Тестова примітка: Дані були виміряні при вхідній напрузі 48 В, при температурі 25°C і на рівні моря. Обертова швидкість регулювалася дроселем.
| Об/хв/В | 400KV |
| Струм без навантаження | 3.4A / 15V |
| Вага мотора | 525 г |
| Максимальний струм | 97.4 A |
| Максимальний тяговий зусилля | 9 кг |
| Рекомендований ESC | MAD AMPX 120A (5-14S) |
| Вага безпілотника при зльоті | 12S-13" 12кг--Квадрокоптер; 18кг--Гексакоптер; 24кг--Октокоптер |
| Номінальна напруга | 12S літій-полімерний акумулятор |
| Внутрішній опір | 11мΩ |
| Вага продукту в упаковці | 802 г (118 x 118 x 107 мм) |
| Максимальна потужність | 4060.8 Вт |
| Максимальний момент | 2.0 Нм |
| Рекомендовані пропелери | 13X10X3 |
| Вага безпілотника при зльоті з одним ротором | 2.5кг ~ 3.5кг |

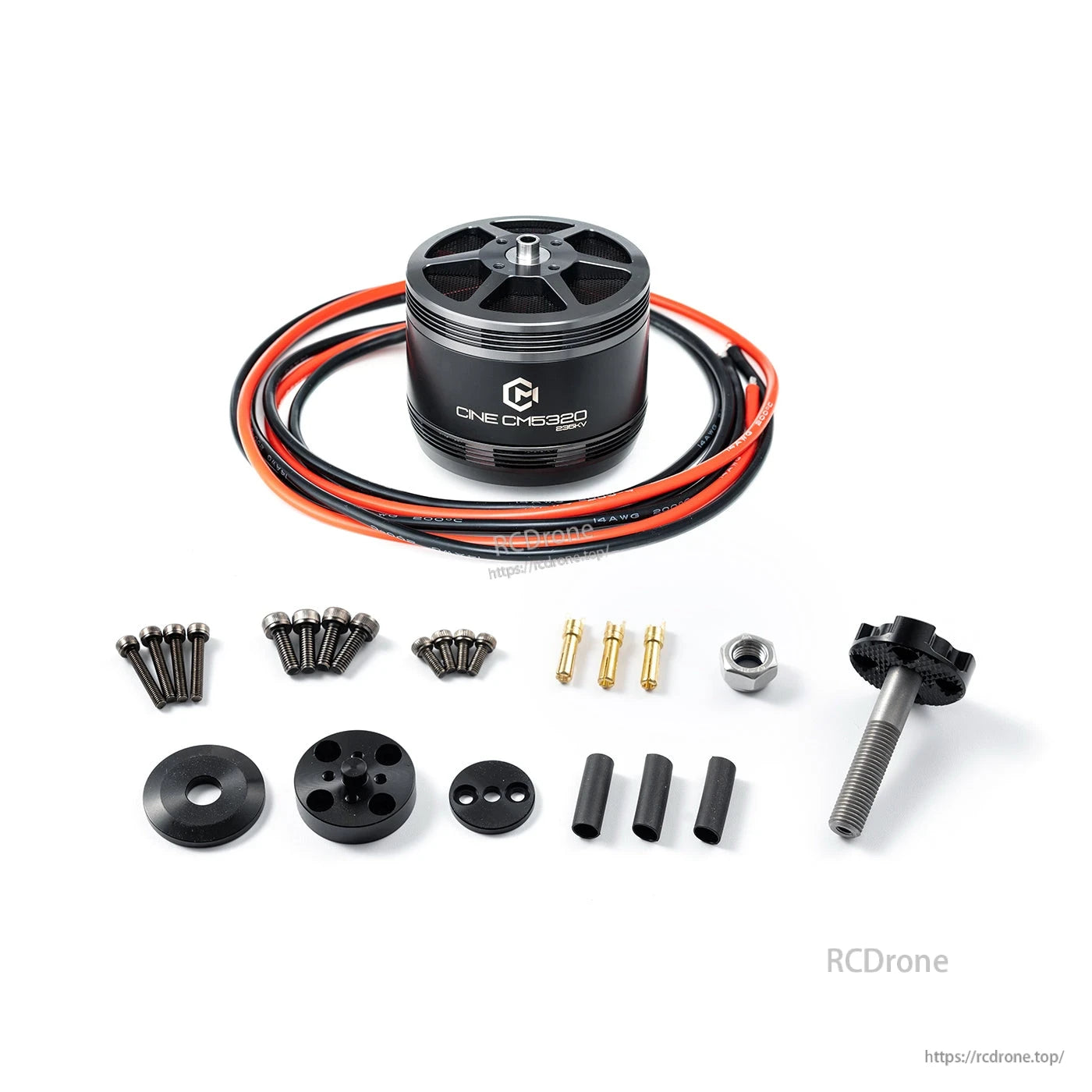

Що входить до комплекту
- Адаптер для пропелера *2
- Плата для пропелера *2
- 4.0мм Бульбовий з'єднувач*3
- Термозбіжна трубка*3
- M4*12мм *4 Гвинти для мотора
- M3*8мм *4 Гвинти для фіксації адаптера пропелера
- M3*18мм *2 Гвинти для пропелера
- M8 Гайка*1
- Наклейка*1
Деталі

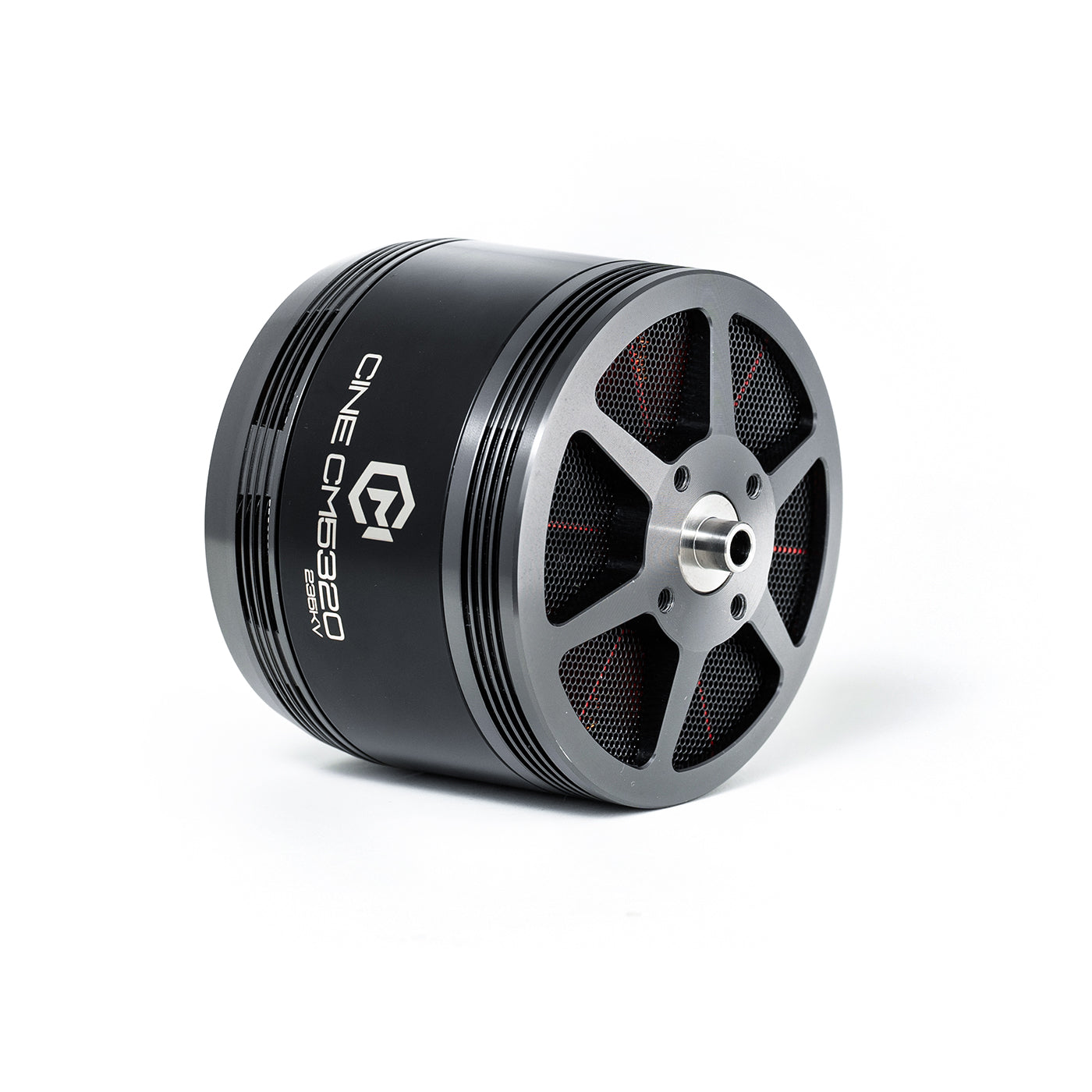

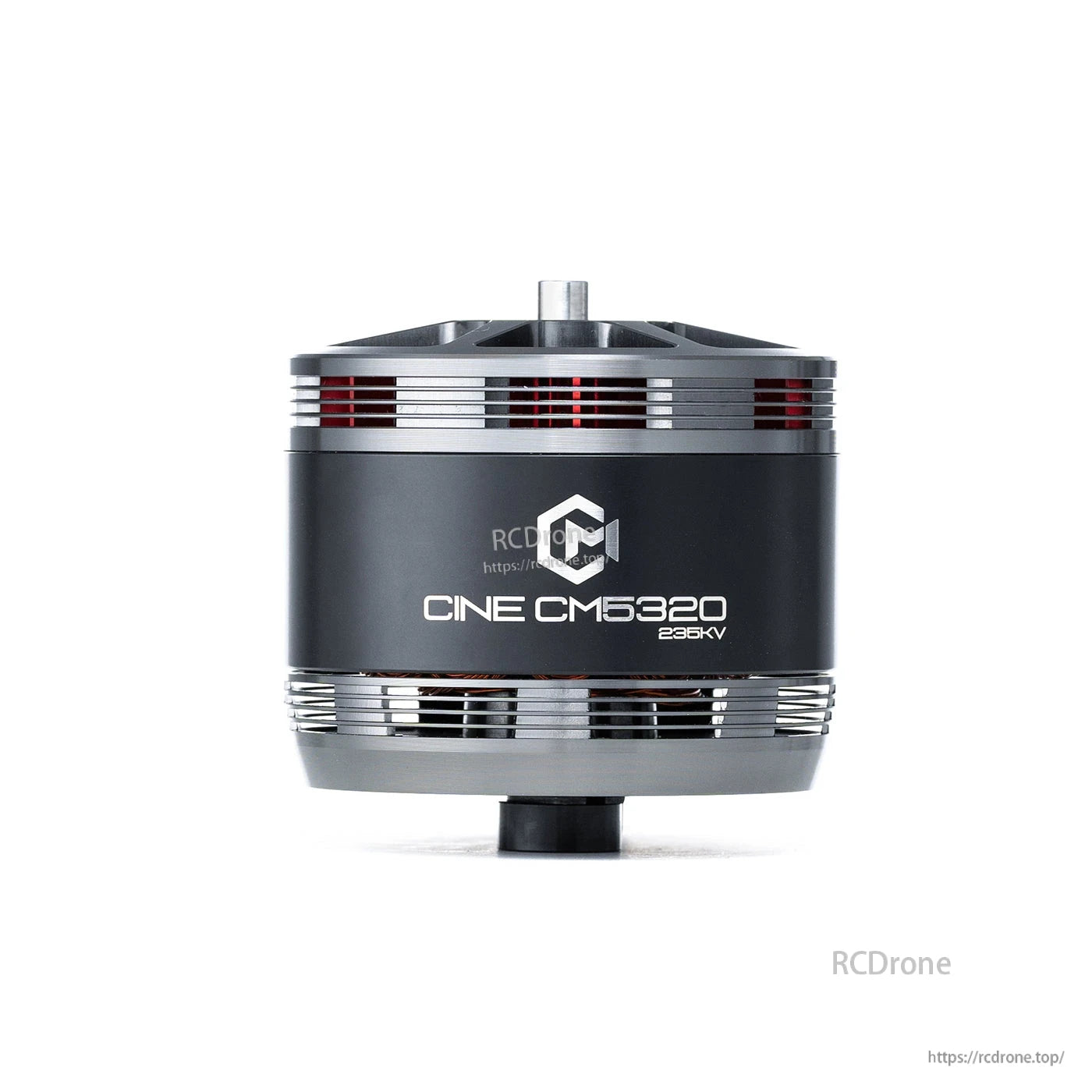

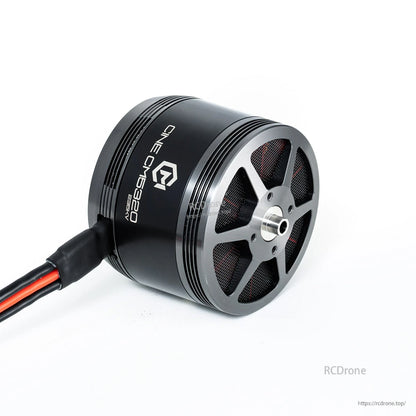

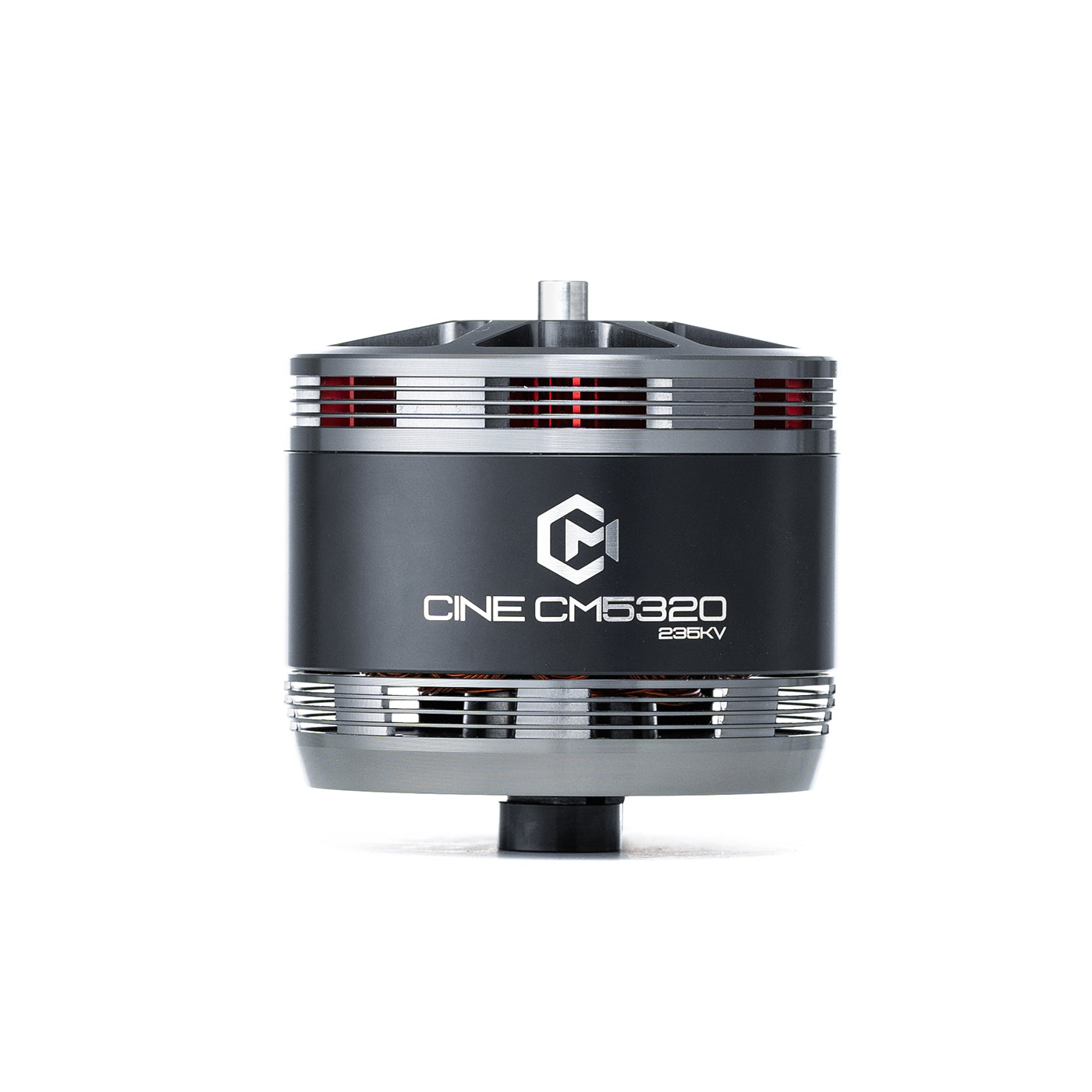

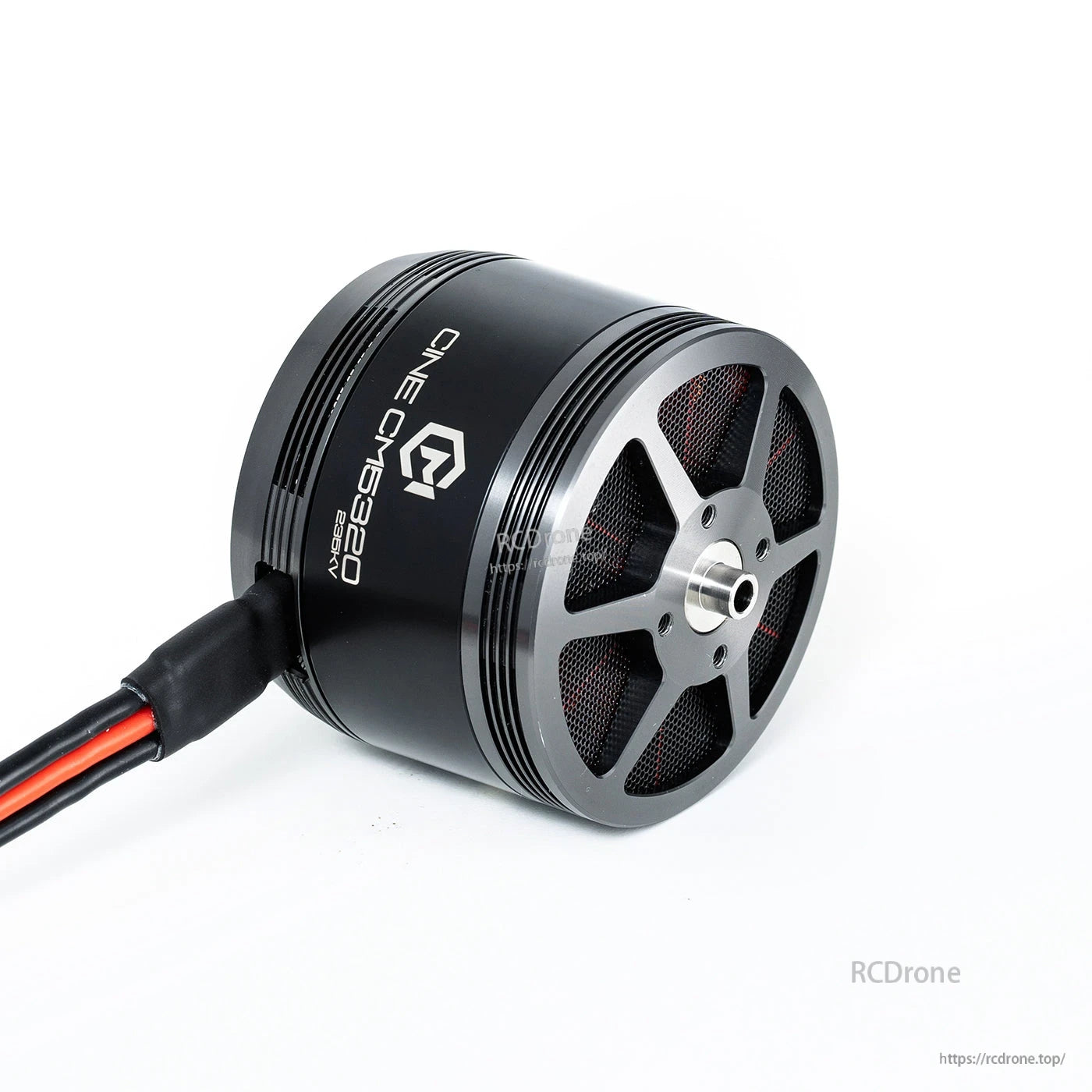

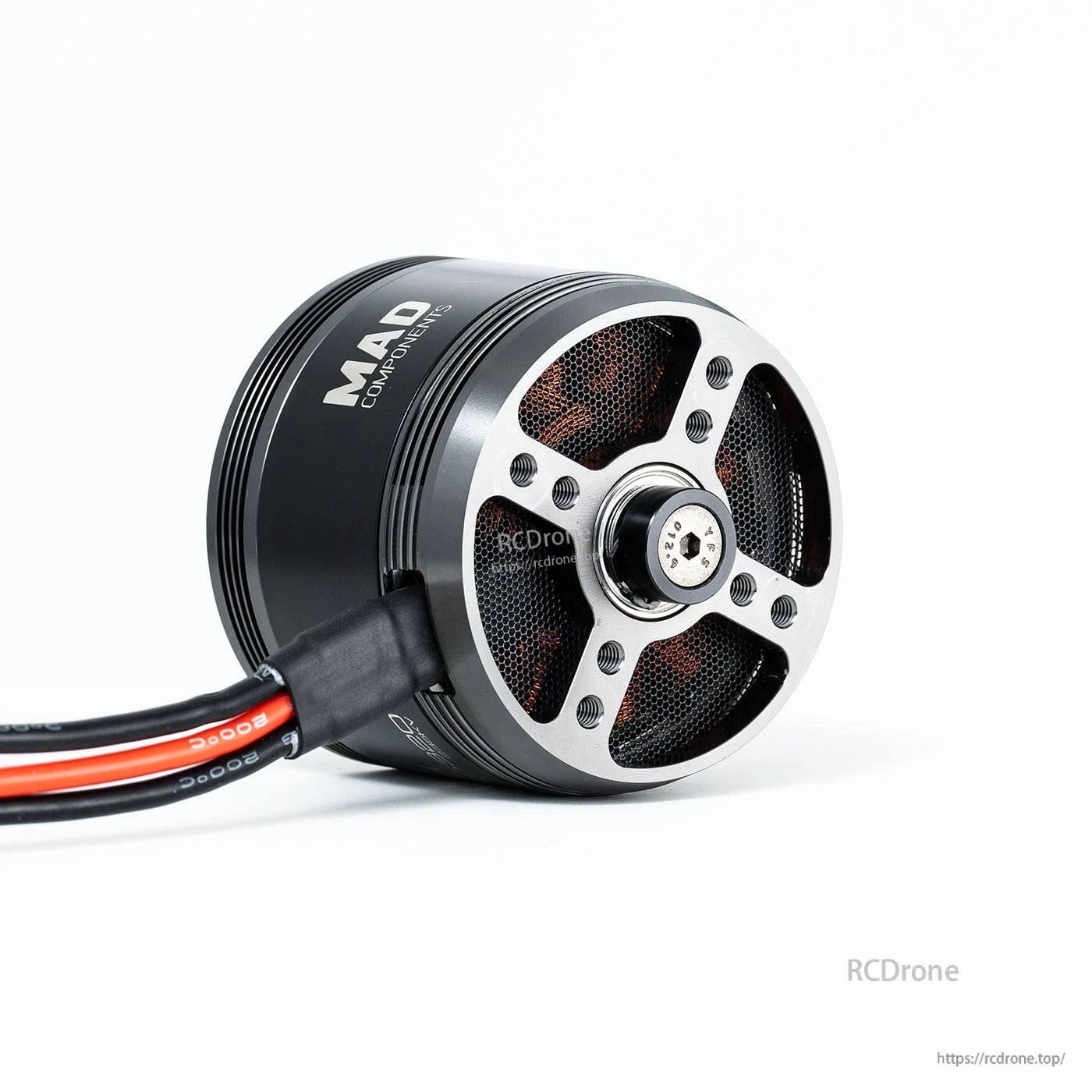

Мотор MAD CINE CM5320 V1.0 cine FPV використовує каністру Ø63 мм з кількома монтажними схемами (Ø20 M3, Ø30/Ø44 M4) та 75 мм проводами для простого встановлення.
Криві продуктивності та дані про тягу/струм для мотора MAD CINE CM5320 допомагають у виборі пропелера та акумулятора під час складання cine FPV.

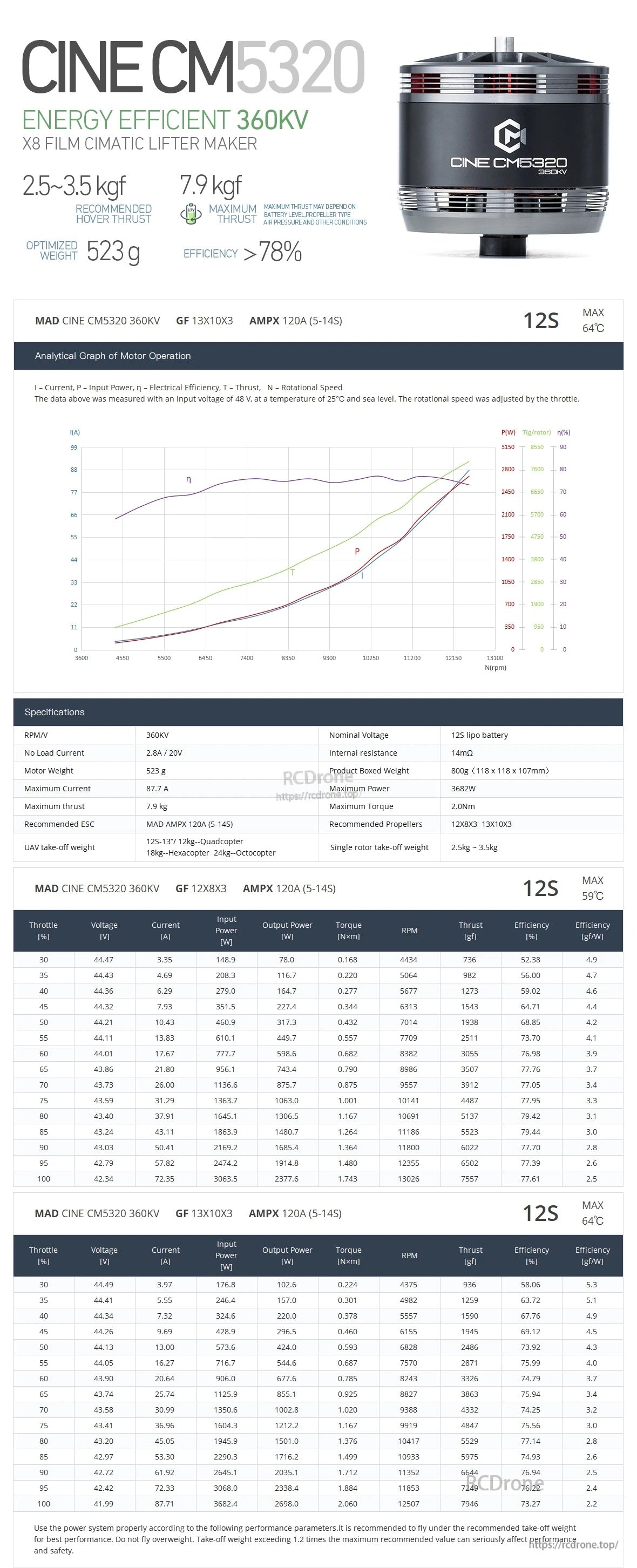

Мотор MAD CINE CM5320 360KV cine FPV включає криві продуктивності та тестові таблиці, щоб допомогти у виборі пропелера та налаштувань.

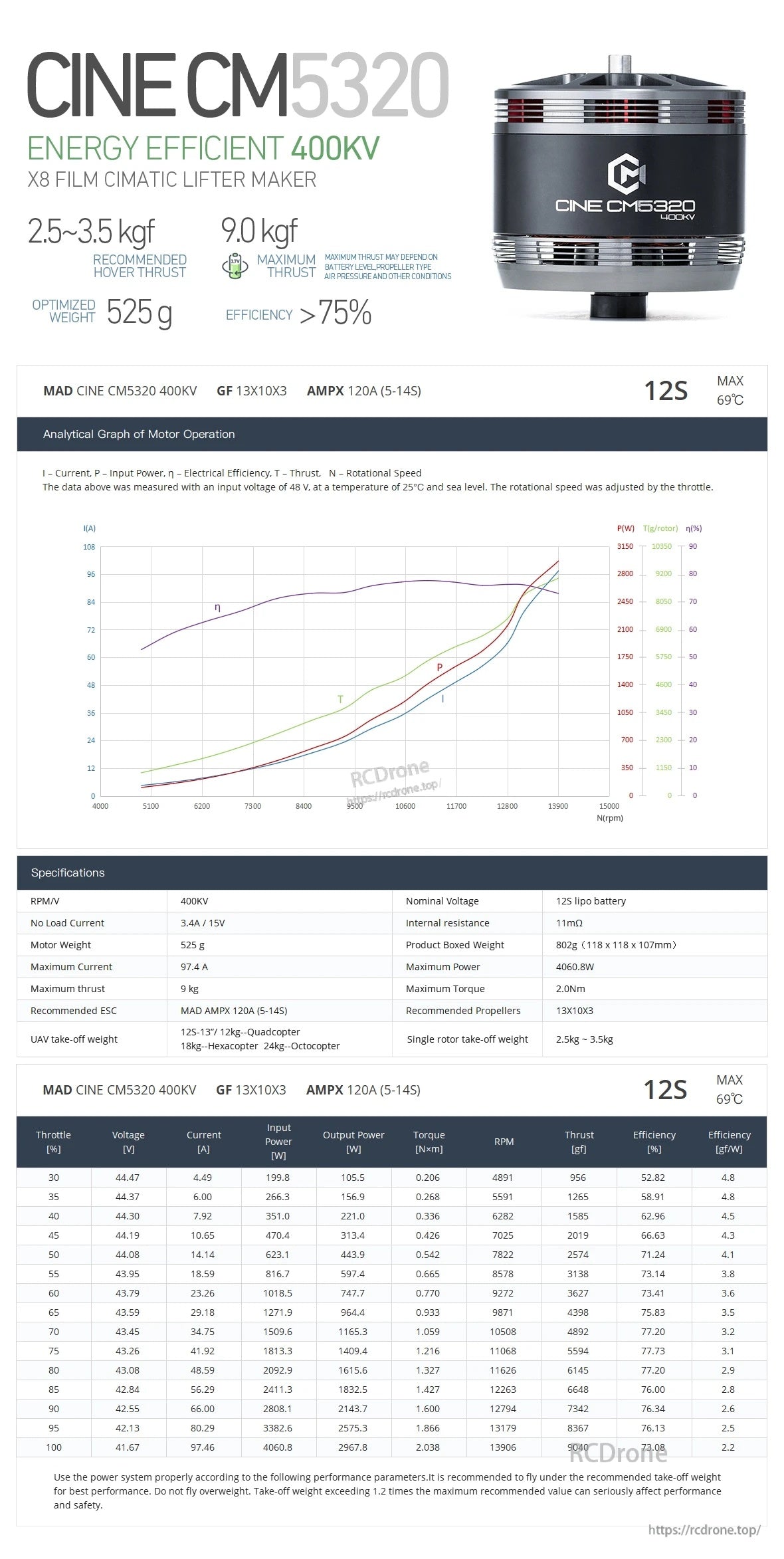

Специфікації мотора MAD CINE CM5320 V1.0 Cine FPV вказують на рейтинг 400KV, вагу 525 г та максимальну температуру 125°C разом з кривими продуктивності та тестовими даними.
