Антена RJX GNSS RTK Helix UAV (HX-201/HX-3011/HX-609) GPS BDS GLONASS Galileo SMA-J IP67

Антена RJX GNSS RTK Helix UAV (HX-201/HX-3011/HX-609) GPS BDS GLONASS Galileo SMA-J IP67

RJXHobby

$209.99 USD
$209.99 USD
Розпродаж Продано
Taxes included. Доставка розраховується під час оформлення замовлення.
Специфікації
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Переглянути повну інформацію

Огляд

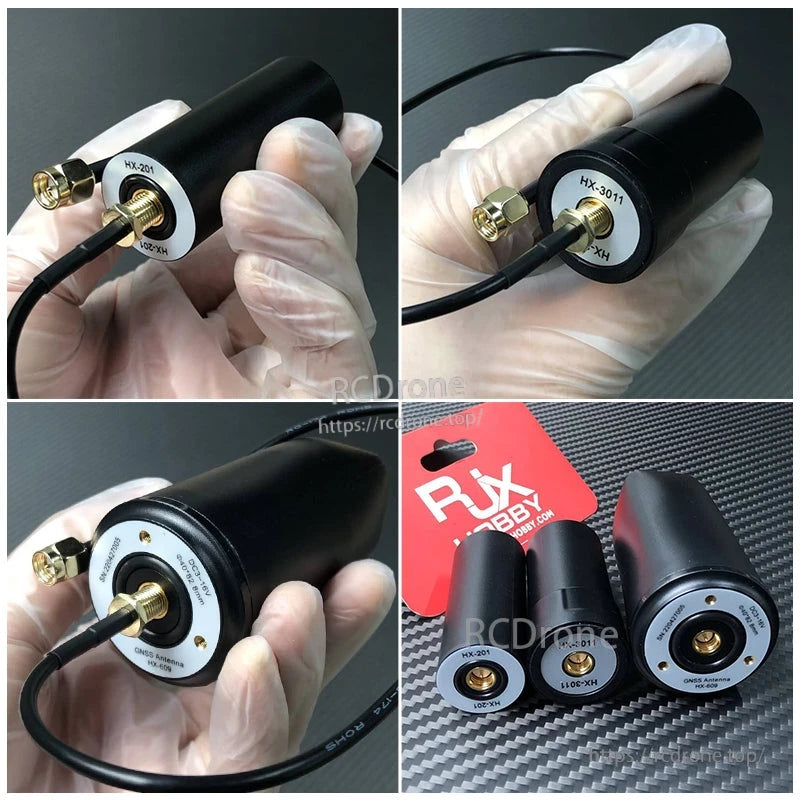

Ця GNSS RTK антена є RJX гелікс (квадратна/квадрифіларна) антена для навігації БПЛА, що підтримує багатоконтинентальні позиційні сигнали, включаючи GPS, BDS/BD, GLONASS та Galileo (підтримка діапазонів варіюється в залежності від моделі). Моделі, що показані: HX-201, HX-3011 та HX-609.

Ключові особливості

  • Архітектура гелікс патча (залежно від моделі)
  • RHCP / правостороння кругова поляризація
  • Покриття азимуту 360°
  • Інтегрований LNA (діапазони частот, підсилення та вимоги до потужності залежать від моделі)
  • SMA-J роз'єм (опис залежить від моделі)
  • Рейтинг водонепроникності IP67 (вказано для всіх показаних моделей)

Технічні характеристики

HX-201

Архітектура патча Квадратний гелікс
Підтримувані діапазони позиційних сигналів BD: B1 B2 B3; GPS: L1 L2; GLONASS: G1 G2; Galileo: E1 E5a E5b
Пікове підсилення* ≥2.0 dBi
Поляризація RHCP
Осьова Ratio@zenith ≤1.5 dB
Кут покриття 360°
Імпеданс 50 Ом
Частотний діапазон LNA 1197MHz~1278MHz; 1559MHz~1606MHz
Посилення LNA* 35±2.0 dB (Тип. @25°C)
Шумова фігура* ≤1.5 dB@25°C, Тип.
Вихідний VSWR ≤1.5:1 тип, 1.8:1 макс
Напруга роботи 3.0~12V DC
Струм роботи ≤30mA (Тип. @25°C)
Розмір Дивіться прикріплений малюнок
З'єднувач SMA-J (внутрішня голка з внутрішньою різьбою)
Радом ABS+PC
Вага ≤16 г
Метод кріплення Через з'єднувач
Температура експлуатації -40°C ~ +85°C
Температура зберігання -55°C ~ +85°C
Вологість 95% без конденсації
Водонепроникність IP67

HX-3011

Патч Чотирикутна спіраль
Підтримувані сигнальні діапазони позиціонування BD: B1 B2a; GPS: L1 L5; Galileo: E1 E5a; GLONASS: L1
Піковий підйом* ≥2.0 dBi
Поляризація RHCP
Осьова Ratio@zenith ≤1.5 dB
Кут покриття 360°
Імпеданс 50 Ом
Частотний діапазон LNA 1197MHz~1278MHz; 1559MHz~1606MHz
Посилення LNA* 35±2.0 dB (Тип. @25°C)
Шумовий показник* ≤1.5 dB@25°C, Тип.
Вихідний VSWR ≤1.8:1 тип, 2.0:1 макс
Напруга роботи 3.0~16V DC
Робочий струм ≤45mA
Розміри Дивіться прикріплений малюнок
З'єднувач SMA-J (внутрішня голка з внутрішньою різьбою)
Радом ABS+PC
Вага ≤18 г
Метод кріплення Через з'єднувачі або інші спеціальні аксесуари (різні методи установки для різних продуктів)
Температура експлуатації -40°C ~ +85°C
Температура зберігання -45°C ~ +85°C
Вологість 95% без конденсації
Водонепроникність IP67

HX-609

Архітектура патча Чотирьохспіральна геліка
Підтримувані діапазони позиціонувальних сигналівGPS: L1 L2 L5; GLONASS: L1 L2 L3; BDS: B1 B2 B3; Galileo: E1 E5 E6; L-діапазон
Пікове підсилення* ≥3.0 dBi
Поляризація Правообертальна кругова поляризація
Осьова Ratio@zenith ≤1.5 dB
Азимутальне покриття 360°
Імпеданс 50 Ом
Частотний діапазон LNA 1164MHz~1278MHz; 1525MHz~1615MHz
Посилення LNA* 35±3.0 dB (Тип. @25°C)
Шумова фігура* ≤1.5 dB@25°C, Тип.
Вихідний VSWR ≤1.8:1 тип, 2.0:1 макс
Операція 3.0~16V DC
Операція ≤45mA
Розміри Дивіться прикладену діаграму
З'єднувач SMA-J
Радом ABS+PC
Вага ≤35 г
Кріплення Через з'єднувач або знизу 3
Температура експлуатації -40°C ~ +85°C
Температура зберігання -45°C ~ +85°C
Вологість 95% без конденсації
Водонепроникність IP67

Що входить у комплект

  • RJX RTK гелікс GNSS дрон антена x 1 шт

Застосування

  • Навігація та позиціонування GNSS/RTK дронів (підтримка діапазону залежно від моделі)
  • Позиціонування GNSS у робототехніці

Для допомоги у виборі правильної моделі (HX-201 / HX-3011 / HX-609) та відповідних кабелів/з'єднувачів, звертайтеся support@rcdrone.top or відвідайте https://rcdrone.top/ .
