SteadyWin WK4315 Роботизований мотор — Безрамковий безщітковий DC мотор, міні Ø49 x 18.5 мм, 24В, 238 об/хв, 0.28 N.m

Огляд

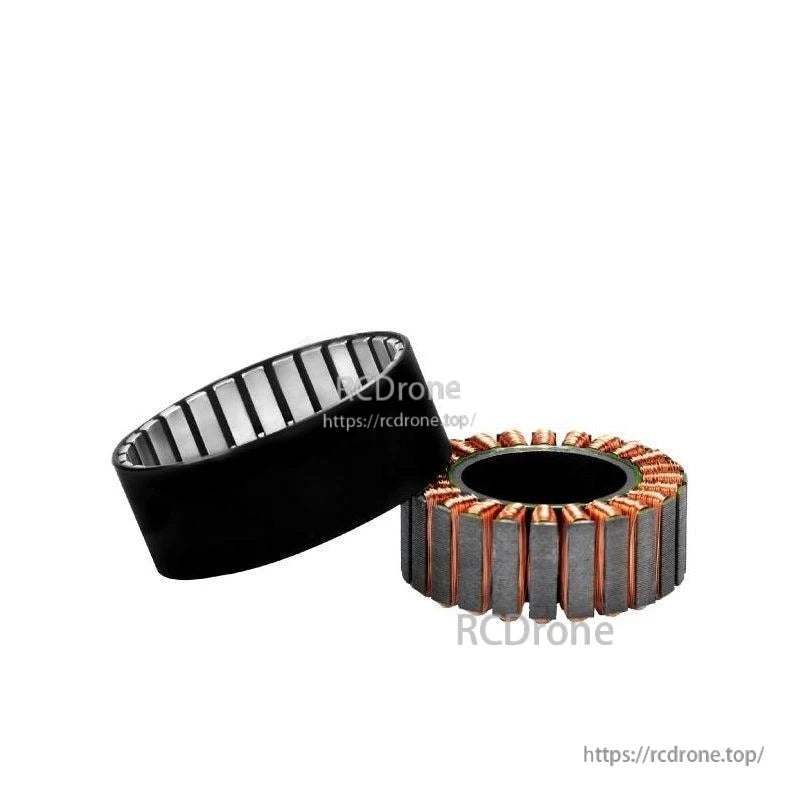

SteadyWin WK4315 є роботизованим двигуном та безрамним двигуном в дизайні міні DC безщіткового одночастинного магнітного кільця. WK4315 призначений для компактних роботизованих збірок, де плоска, безрамна форма з інтегрованим магнітним кільцем дозволяє безпосередню інтеграцію в суглоби та зубчасті стадії.

Ключові особливості

• Безрамна конструкція DC безщіткового двигуна

  Мініатюрний одночастинний дизайн магнітного кільця, придатний для безпосереднього монтажу в роботизовані суглоби та корпуси.

• Компактні розміри

  Розмір двигуна Ø49 x 18.5 мм та внутрішній діаметр статора 25 мм для збірок з обмеженим простором.

• Електричні та продуктивні константи

  Константа швидкості 28 об/хв/В та константа моменту 0.47 N.m/А для передбачуваного контролю з сервоприводами.

• Низький тепловий та робочий діапазон

  Номінальна робоча температура -20 ~ 80 °C; максимальна температура демагнітизації 120 °C.

• Висока кількість полюсів

  14 пар полюсів для плавного крутного моменту на низьких швидкостях та точного контролю позиції.

Технічні характеристики

Застосування

• Гуманоїдні роботи
• Роботизовані руки та артикуляційні з'єднання
• Екзоскелети та носимі актуатори
• Чотириногі роботи
• Автоматизовані керовані транспортні засоби (AGV)
• ARU та компактні модулі автоматизації

Посібники

Схеми установки та завантаження 3D моделей надаються для інтеграції та CAD дизайну:

• WK4315_installation_drawing.pdf
• SteadyWin_WK4315_motor.stp

Для замовлення або технічної підтримки звертайтеся до support@rcdrone.top.
