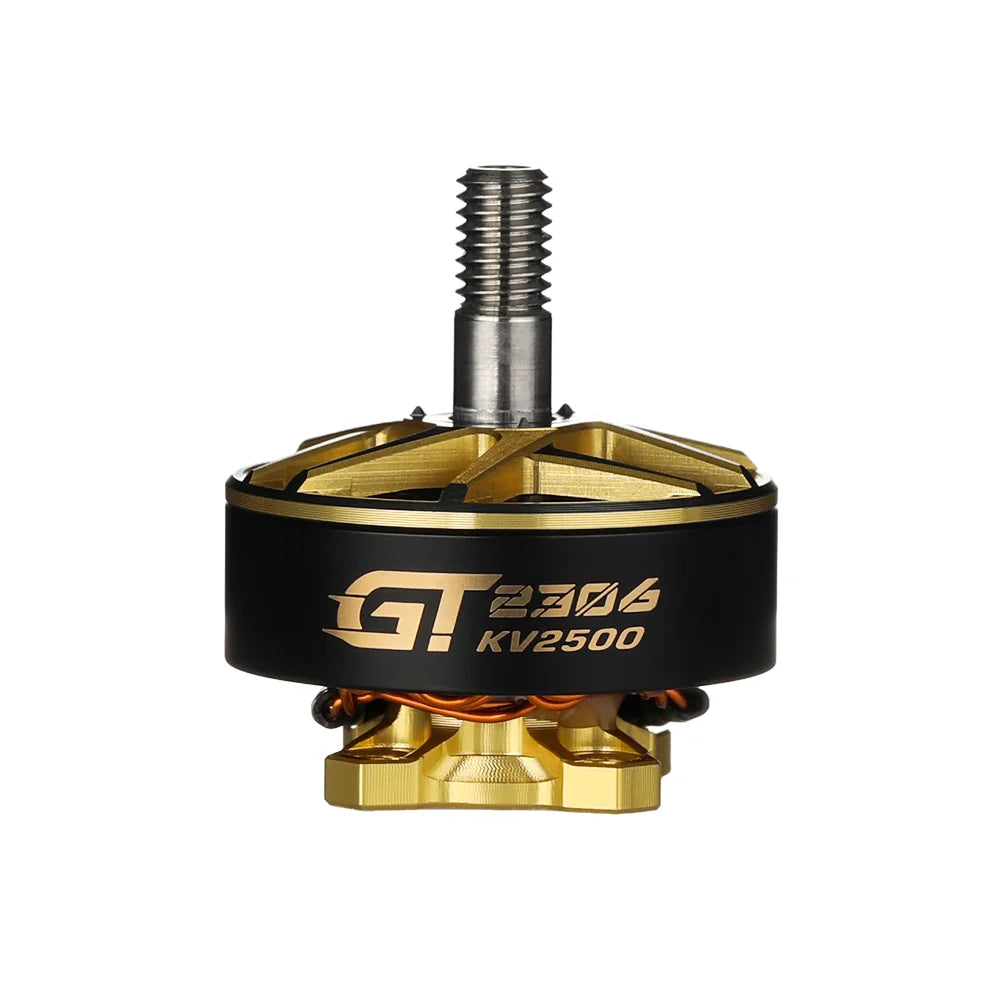

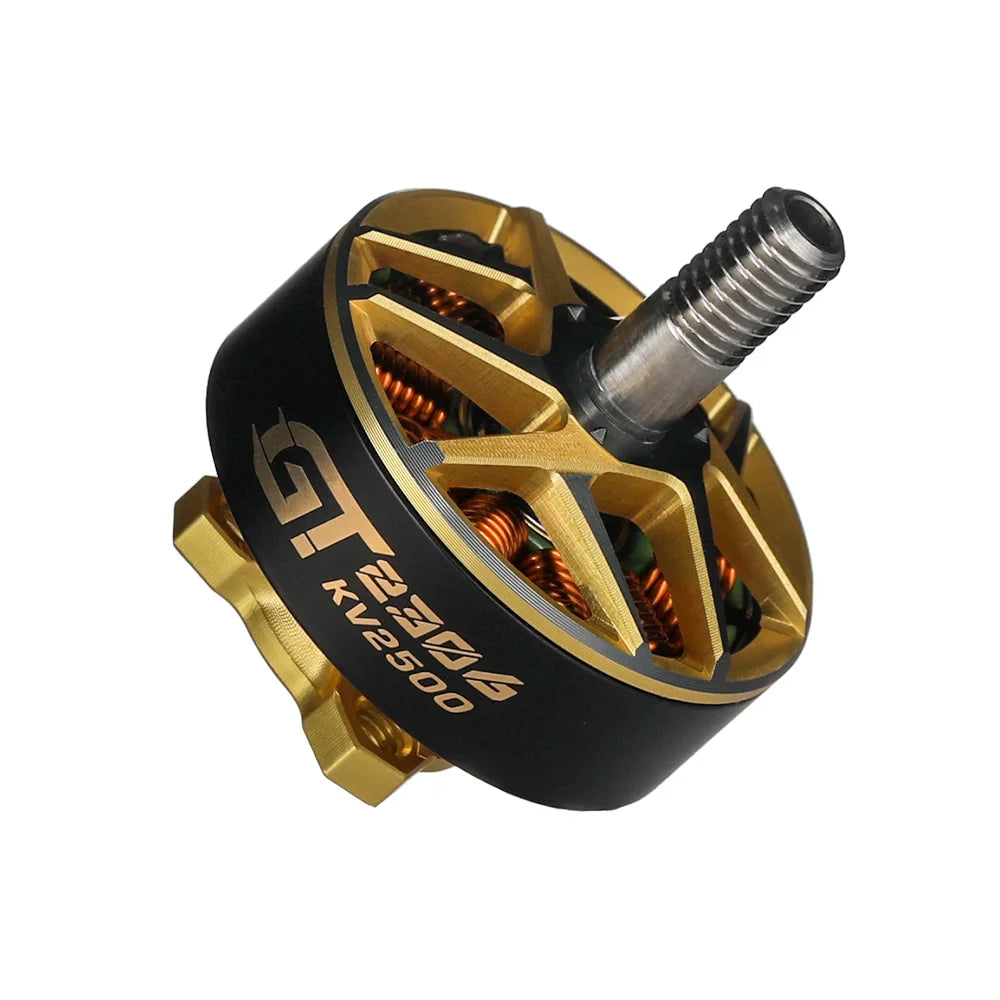

• T-Hobby GT2306 FPV Wing Motor, T-Hobby GT2306 KV2500 FPV wing brushless motor with threaded shaft, black and gold housing
  • T-Hobby GT2306 FPV Wing Motor, T-Hobby GT2306 FPV wing brushless motor with gold open-frame bell, threaded shaft, and KV2500 marking

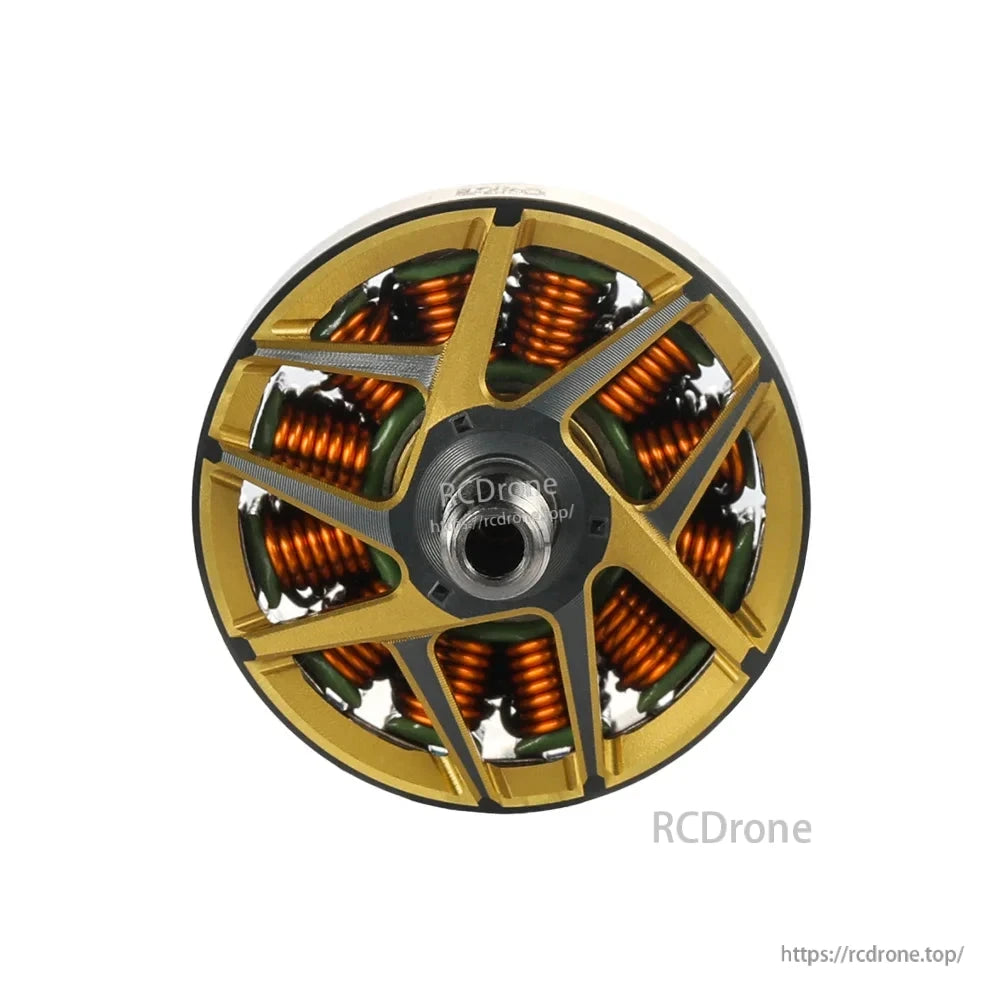

  • T-Hobby GT2306 FPV Wing Motor, Top view of T-Hobby GT2306 FPV wing brushless motor with gold frame, exposed copper windings, and center shaft

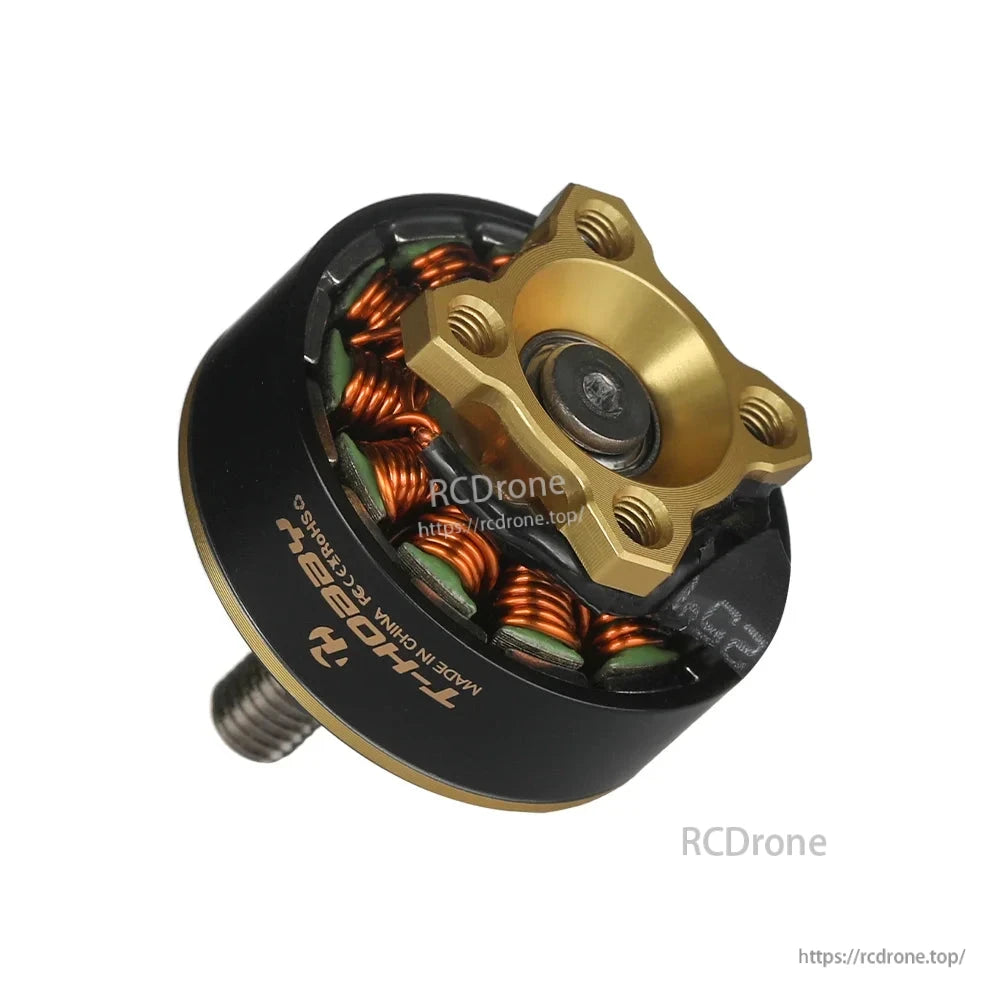

  • T-Hobby GT2306 FPV Wing Motor, Bottom view of T-Hobby GT2306 FPV wing brushless motor with copper windings and threaded mounting base
1 4

Двигун T-Hobby GT2306 FPV Wing для гоночних літаків F2C/F3E/F5D, 2000KV/2200KV/2500KV

Двигун T-Hobby GT2306 FPV Wing для гоночних літаків F2C/F3E/F5D, 2000KV/2200KV/2500KV

T-Hobby

$45.00 USD
$45.00 USD
Розпродаж Продано
Taxes included. Доставка розраховується під час оформлення замовлення.
KV
Кількість
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Переглянути повну інформацію

Огляд

Мотор T-Hobby GT2306 FPV для крил призначений для повітряних гонок, тайм-тестів та високошвидкісних моделей з фіксованим крилом, включаючи F2C / F3E / F5D. Опції налаштування KV: 2000KV / 2200KV / 2500KV.

Ключові особливості

  • Маркетинговий текст: “АДРЕНАЛІН, ЩО ПРИКРАЩАЄ ДОПАМІН” та “Ведіть наступ, пробивайтеся до неба”.
  • “Відчуйте це по-своєму — канал налаштування тепер відкритий!” (налаштування KV: 2000 / 2200 / 2500).
  • Компактний розмір, легка вага та висока потужність (як зазначено в матеріалах продукту).
  • Корпус з аерокосмічного алюмінієвого сплаву (як зазначено в наданому описі).
  • Вал з титанової сплаву (як зазначено в наданому описі).
  • Обмотки з високопурного міді (як зазначено в наданому описі).
  • Стандарт вимоги динамічного балансу: ≤5mg.
  • Магніт: стійкий до високих температур 200°C.
  • Ізоляція котушки: тест на витримку напруги 300V.

Для вибору продукту та підтримки замовлення, зв'яжіться з https://rcdrone.top/ або надішліть електронний лист на support@rcdrone.top.

Специфікації

Загальні

Тип GT2306
Розмір мотора Φ27.8x31.2mm
Діаметр вала 5mm
Конфігурація 12N14P
Магніт Витримує високу температуру 200°C
Ізоляція котушки Тест на витримку напруги 300V
Стандарт вимог до динамічного балансу ≤5mg
Вивід 20# силіконовий дріт-180mm
Роз'єм /
Вага мотора 28.5g
Співвідношення потужності до ваги (показано) 48W/g

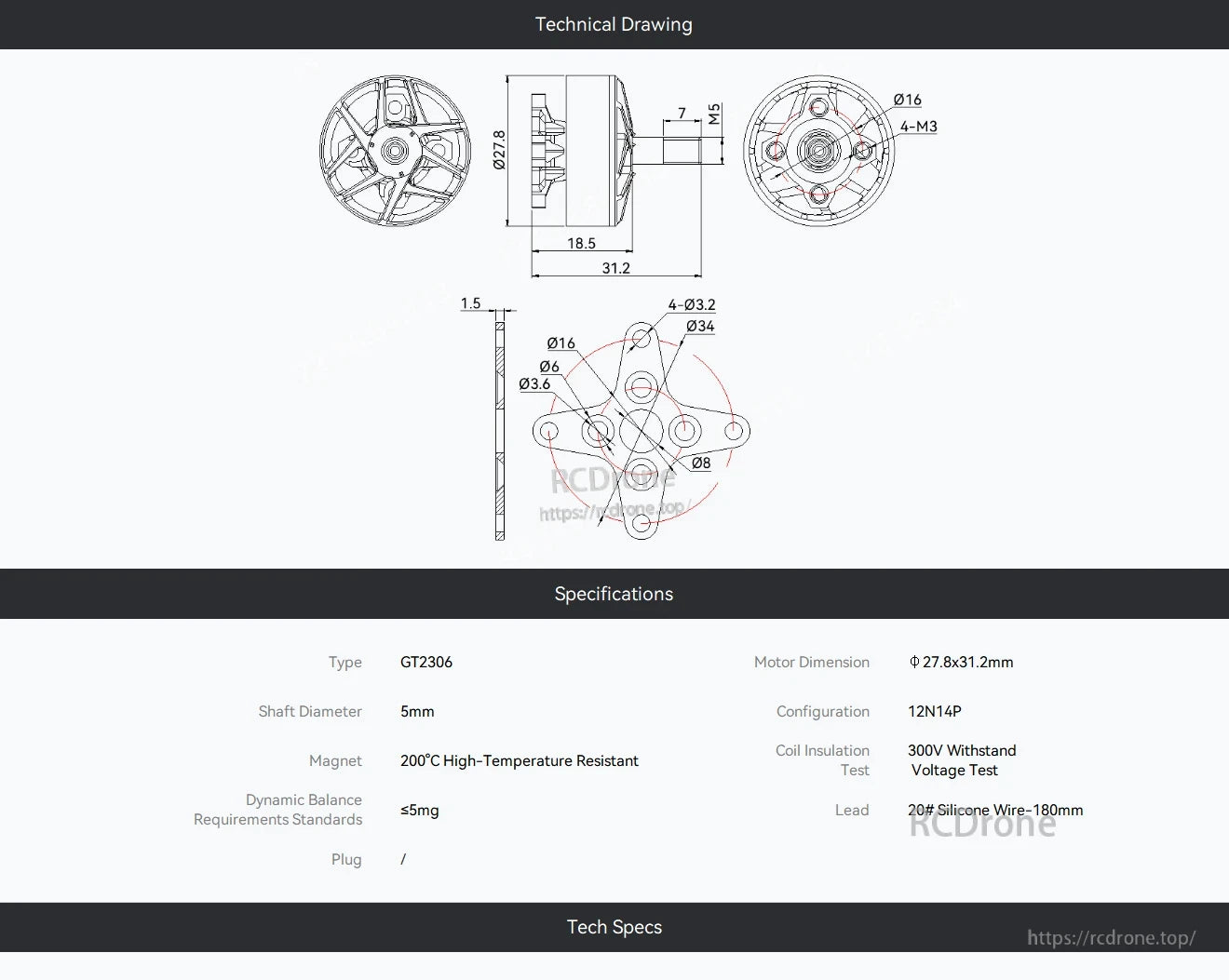

Технічний малюнок (показані розміри)

Зовнішній діаметр Ø27.8
Довжина корпусу (показано) 18.5
Загальна довжина (показано) 31.2
Різьба валу M5
Довжина валу (показано) 15
Довжина ступеня (показано) 7
Примітка до монтажного малюнка (показано) Ø16, 4-M3
Товщина плити (показано) 1.5
Розміри/отвори плити (показано) 4-Ø3.2, Ø34, Ø16, Ø6, Ø3.6, Ø8

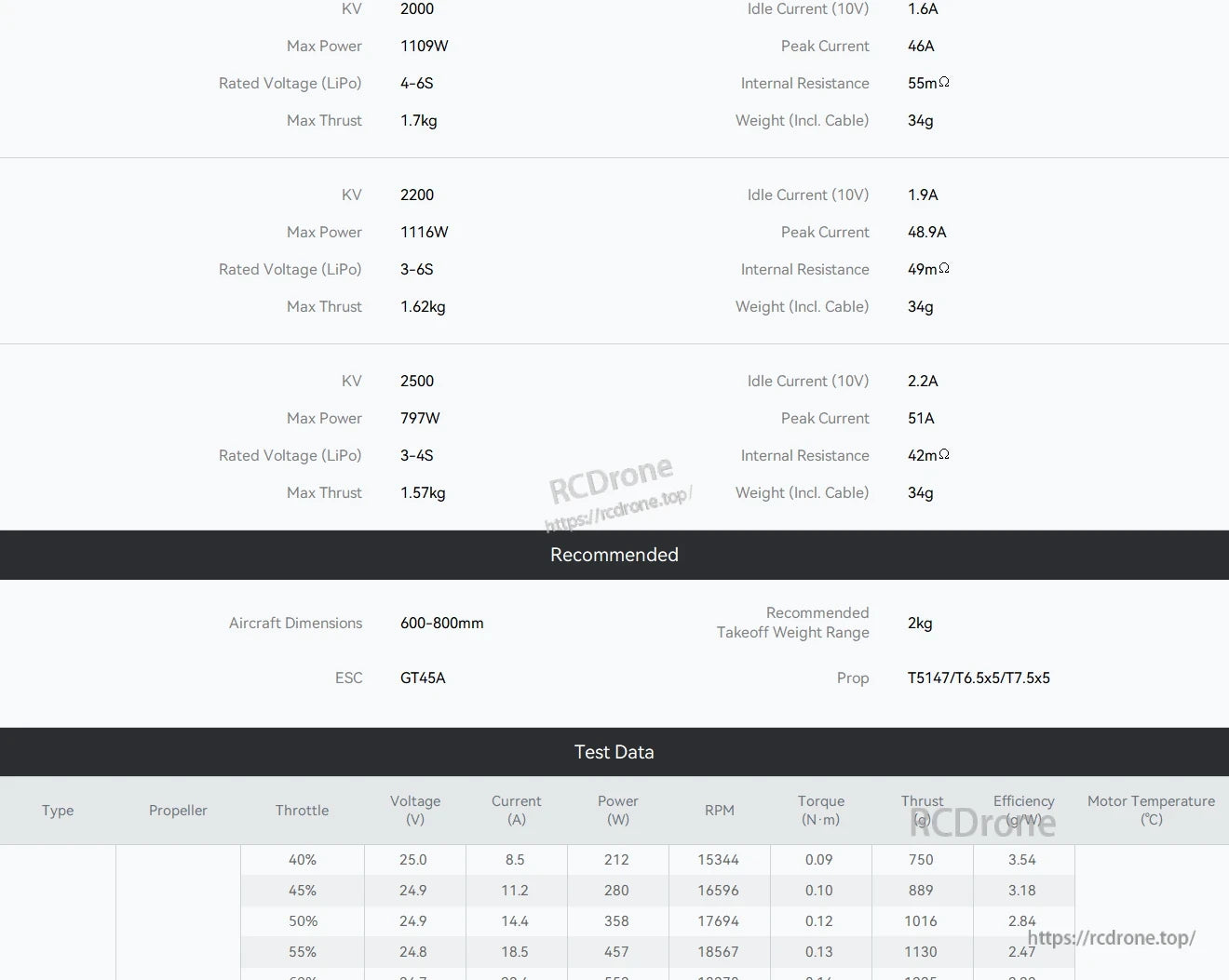

Технічні характеристики за KV (зображення)

KV Максимальна потужність Номінальна напруга (LiPo) Максимальний тяговий зусилля Струм в холостому режимі (10V) Піковий струм Внутрішній опір Вага (включаючи кабель)
2000 1109W 4-6S 1.7кг 1.6A 46A 55мΩ 34г
2200 1116W 3-6S 1.62кг 1.9A 48.9A 49мΩ 34г
2500 797W 3-4S 1.57кг 2.2A 51A 42мΩ 34г

Рекомендовано (зображення)

Розміри літака 600-800мм
Рекомендований діапазон злітної ваги 2кг
ESC GT45A
Пропеллер T5147 / T6.5x5 / T7.5x5

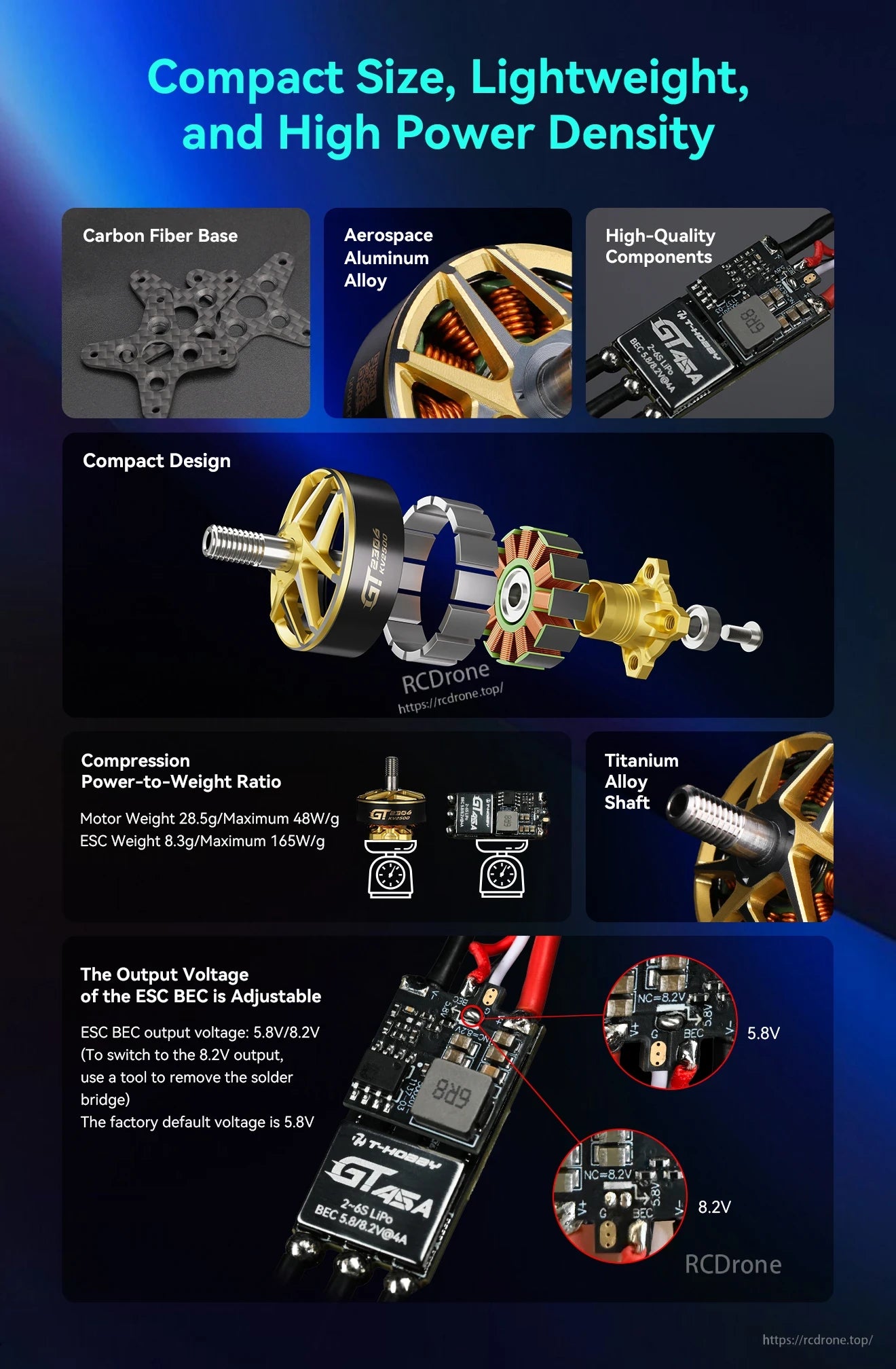

ESC BEC (показано на зображенні, для ESC GT45A)

  • Вихідна напруга ESC BEC регулюється.
  • Вихідна напруга ESC BEC: 5.8V / 8.2V
  • Щоб переключитися на вихід 8.2V, використовуйте інструмент для видалення паяльного мосту.
  • Заводська напруга за замовчуванням - 5.8V.
  • Вага ESC (показано): 8.3г; співвідношення потужності до ваги (показано): 165W/г.

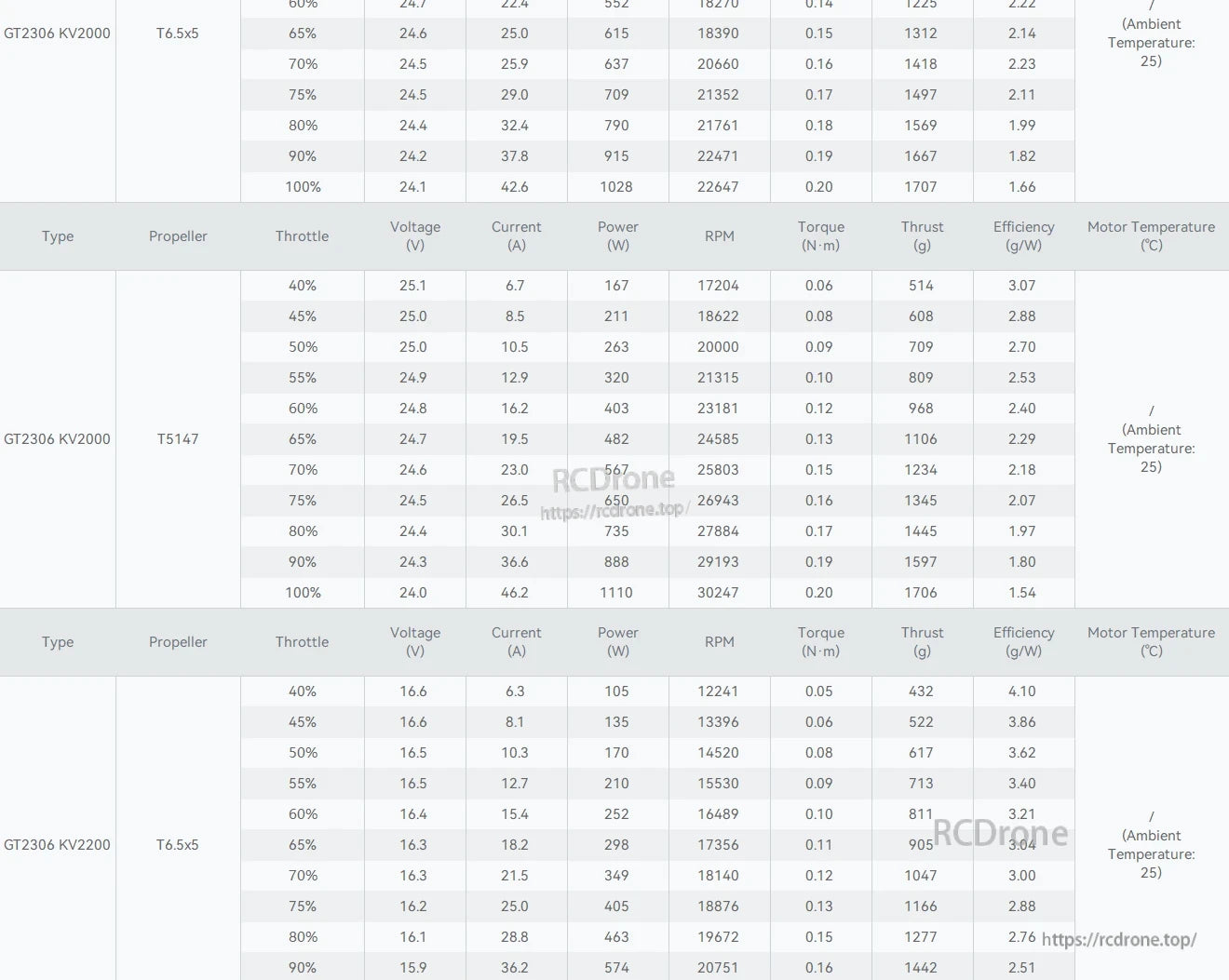

Дані тестування (зображення)

Температура двигуна показана як: “/ (Температура навколишнього середовища: 25)”.Примітка: Температура мотора відноситься до температури корпусу після роботи на 100% газу протягом 1 хвилини. Вищезазначені дані отримані незалежним тестом платформи T-HOBBY і призначені лише для довідки. Остаточне тлумачення належить T-HOBBY.

GT2306 KV2000 + T6.5x5

Газ Напруга (В) Струм (А) Потужність (Вт) Обороти (RPM) Крутний момент (Н·м) Тяга (г) Ефективність (г/Вт) Температура мотора (°C)
40% 25.0 8.5 212 15344 0.09 750 3.54 / (Температура навколишнього середовища: 25)
45% 24.9 11.2 280 16596 0.10 889 3.18 / (Температура навколишнього середовища: 25)
50% 24.9 14.4 358 17694 0.12 1016 2.84 / (Температура навколишнього середовища: 25)
55% 24.8 18.5 457 18567 0.13 1130 2.47 / (Температура навколишнього середовища: 25)
60% 24.7 22.4 552 18270 0.14 1225 2.22 / (Температура навколишнього середовища: 25)
65% 24.6 25.0 615 18390 0.15 1312 2.14 / (Температура навколишнього середовища: 25)
70% 24.5 25.9 637 20660 0.16 1418 2.23 / (Температура навколишнього середовища: 25)
75% 24.5 29.0 709 21352 0.17 1497 2.11 / (Температура навколишнього середовища: 25)
80% 24.4 32.4 790 21761 0.18 1569 1.99 / (Температура навколишнього середовища: 25)
90% 24.2 37.8 915 22471 0.19 1667 1.82 / (Температура навколишнього середовища: 25)
100% 24.1 42.6 1028 22647 0.20 1707 1.66 / (Температура навколишнього середовища: 25)

GT2306 KV2000 + T5147

Газ Напруга (В) Струм (А) Потужність (Вт) Обороти (RPM) Крутний момент (Н·м) Тяга (г) Ефективність (г/Вт) Температура мотора (°C)
40% 25.1 6.7 167 17204 0.06 514 3.07 / (Температура навколишнього середовища: 25)
45% 25.0 8.5 211 18622 0.08 608 2.88 / (Температура навколишнього середовища: 25)
50% 25.0 10.5 263 20000 0.09 709 2.70 / (Температура навколишнього середовища: 25)
55% 24.9 12.9 320 21315 0.10 809 2.53 / (Температура навколишнього середовища: 25)
60% 24.8 16.2 403 23181 0.12 968 2.40 / (Температура навколишнього середовища: 25)
65% 24.7 19.5 482 24585 0.13 1106 2.29 / (Температура навколишнього середовища: 25)
70% 24.6 23.0 567 25803 0.15 1234 2.18 / (Температура навколишнього середовища: 25)
75% 24.5 26.5 650 26943 0.16 1345 2.07 / (Температура навколишнього середовища: 25)
80% 24.4 30.1 735 27884 0.17 1445 1.97 / (Температура навколишнього середовища: 25)
90% 24.3 36.6 888 29193 0.19 1597 1.80 / (Температура навколишнього середовища: 25)
100% 24.0 46.2 1110 30247 0.20 1706 1.54 / (Температура навколишнього середовища: 25)

GT2306 KV2200 + T6.5x5

Дросель Напруга (В) Струм (А) Потужність (Вт) Обороти (RPM) Крутний момент (Н·м) Тяга (г) Ефективність (г/Вт) Температура мотора (°C)
40% 16.6 6.3 105 12241 0.05 432 4.10 / (Температура навколишнього середовища: 25)
45% 16.6 8.1 135 13396 0.06 522 3.86 / (Температура навколишнього середовища: 25)
50% 16.5 10.3 170 14520 0.08 617 3.62 / (Температура навколишнього середовища: 25)
55% 16.5 12.7 210 15530 0.09 713 3.40 / (Температура навколишнього середовища: 25)
60% 16.4 15.4 252 16489 0.10 811 3.21 / (Температура навколишнього середовища: 25)
65% 16.3 18.2 298 17356 0.11 905 3.04 / (Температура навколишнього середовища: 25)
70% 16.3 21.5 349 18140 0.12 1047 3.00 / (Температура навколишнього середовища: 25)
75% 16.2 25.0 405 18876 0.13 1166 2.88 / (Температура навколишнього середовища: 25)
80% 16.1 28.8 463 19672 0.15 1277 2.76 / (Температура навколишнього середовища: 25)
90% 15.9 36.2 574 20751 0.16 1442 2.51 / (Температура навколишнього середовища: 25)
100% 15.7 43.8 687 21488 0.18 1545 2.25 / (Температура навколишнього середовища: 25)

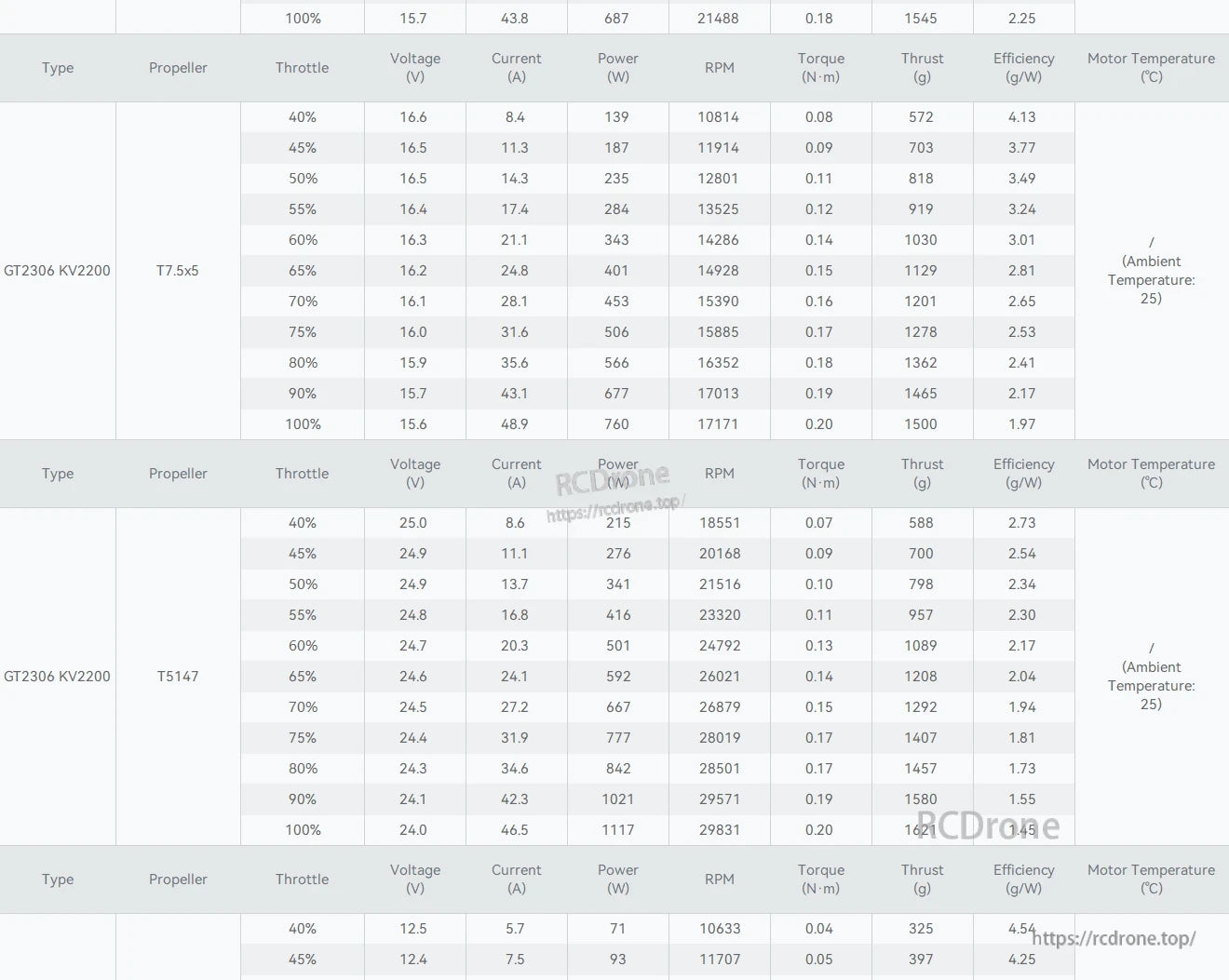

GT2306 KV2200 + T7.5x5

Дросель Напруга (В) Струм (А) Потужність (Вт) Обороти (RPM) Крутний момент (Н·м) Тяга (г) Коефіцієнт корисної дії (г/Вт) Температура мотора (°C)
40% 16.6 8.4 139 10814 0.08 572 4.13 / (Температура навколишнього середовища: 25)
45% 16.5 11.3 187 11914 0.09 703 3.77 / (Температура навколишнього середовища: 25)
50% 16.5 14.3 235 12801 0.11 818 3.49 / (Температура навколишнього середовища: 25)
55% 16.4 17.4 284 13525 0.12 919 3.24 / (Температура навколишнього середовища: 25)
60% 16.3 21.1 343 14286 0.14 1030 3.01 / (Температура навколишнього середовища: 25)
65% 16.2 24.8 401 14928 0.15 1129 2.81 / (Температура навколишнього середовища: 25)
70% 16.1 28.1 453 15390 0.16 1201 2.65 / (Температура навколишнього середовища: 25)
75% 16.0 31.6 506 15885 0.17 1278 2.53 / (Температура навколишнього середовища: 25)
80% 15.9 35.6 566 16352 0.18 1362 2.41 / (Температура навколишнього середовища: 25)
90% 15.7 43.1 677 17013 0.19 1465 2.17 / (Температура навколишнього середовища: 25)
100% 15.6 48.9 760 17171 0.20 1500 1.97 / (Температура навколишнього середовища: 25)

GT2306 KV2200 + T5147

Дросель Напруга (В) Струм (А) Потужність (Вт) Обороти (RPM) Крутний момент (Н·м) Тяга (г) Ефективність (г/Вт) Температура мотора (°C)
40% 25.0 8.6 215 18551 0.07 588 2.73 / (Температура навколишнього середовища: 25)
45% 24.9 11.1 276 20168 0.09 700 2.54 / (Температура навколишнього середовища: 25)
50% 24.9 13.7 341 21516 0.10 798 2.34 / (Температура навколишнього середовища: 25)
55% 24.8 16.8 416 23320 0.11 957 2.30 / (Температура навколишнього середовища: 25)
60% 24.7 20.3 501 24792 0.13 1089 2.17 / (Температура навколишнього середовища: 25)
65% 24.6 24.1 592 26021 0.14 1208 2.04 / (Температура навколишнього середовища: 25)
70% 24.5 27.2 667 26879 0.15 1292 1.94 / (Температура навколишнього середовища: 25)
75% 24.4 31.9 777 28019 0.17 1407 1.81 / (Температура навколишнього середовища: 25)
80% 24.3 34.6 842 28501 0.17 1457 1.73 / (Температура навколишнього середовища: 25)
90% 24.1 42.3 1021 29571 0.19 1580 1.55 / (Температура навколишнього середовища: 25)
100% 24.0 46.5 1117 29831 0.20 1621 1.45 / (Температура навколишнього середовища: 25)

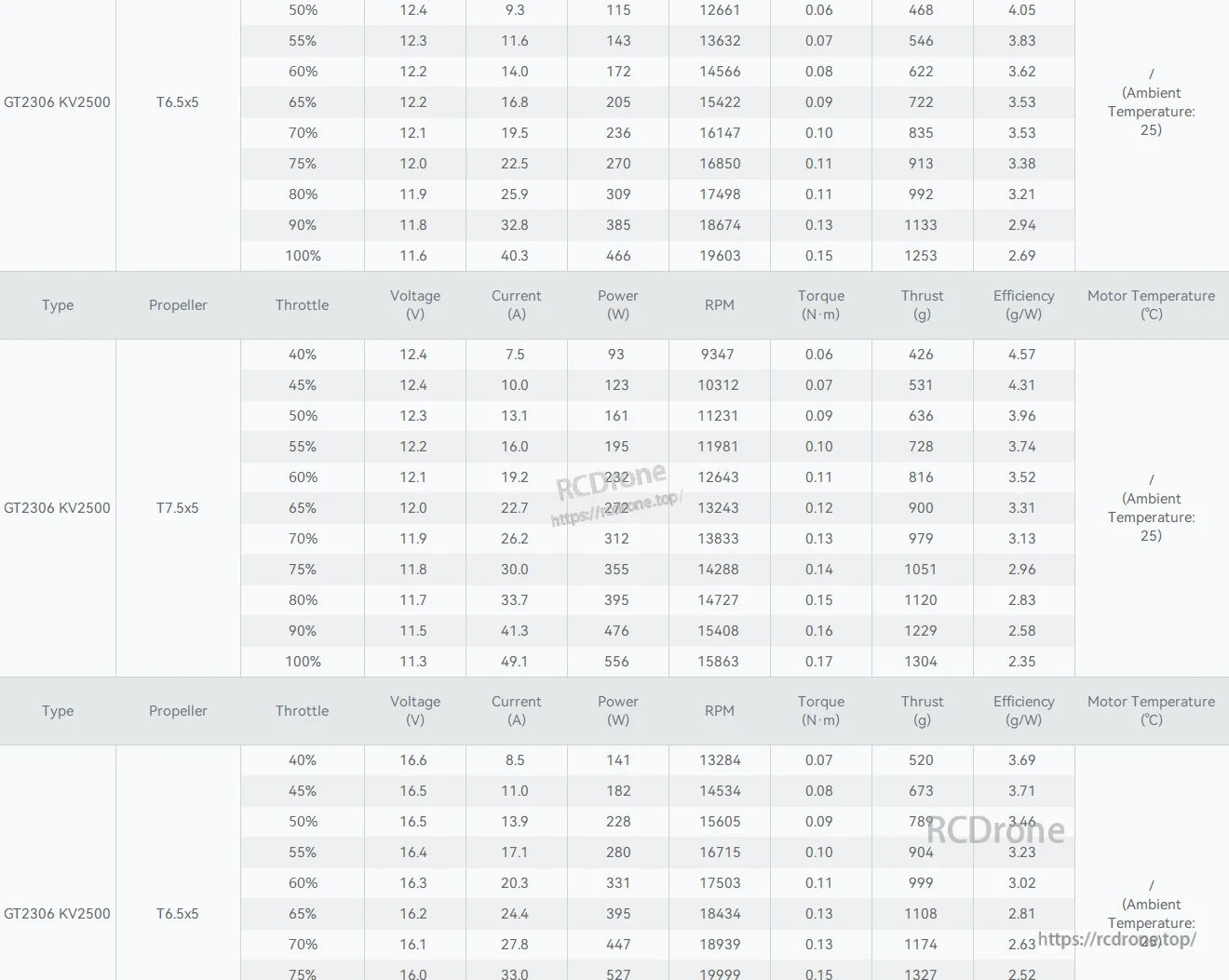

GT2306 KV2500 + T6.5x5 (тест на 12.5V)

Газ< т14253> Напруга (В) Струм (А) Потужність (Вт) Обороти (RPM) Крутний момент (Н·м) Тяга (г) Ефективність (г/Вт) Температура мотора (°C)
40% 12.5 5.7 71 10633 0.04 325 4.54 / (Температура навколишнього середовища: 25)
45% 12.4 7.5 93 11707 0.05 397 4.25 / (Температура навколишнього середовища: 25)
50% 12.4 9.3 115 12661 0.06 468 4.05 / (Температура навколишнього середовища: 25)
55% 12.3 11.6 143 13632 0.07 546 3.83 / (Температура навколишнього середовища: 25)
60% 12.2 14.0 172 14566 0.08 622 3.62 / (Температура навколишнього середовища: 25)
65% 12.2 16.8 205 15422 0.09 722 3.53 / (Температура навколишнього середовища: 25)
70% 12.1 19.5 236 16147 0.10 835 3.53 / (Температура навколишнього середовища: 25)
75% 12.0 22.5 270 16850 0.11 913 3.38 / (Температура навколишнього середовища: 25)
80% 11.9 25.9 309 17498 0.11 992 3.21 / (Температура навколишнього середовища: 25)
90% 11.8 32.8 385 18674 0.13 1133 2.94 / (Температура навколишнього середовища: 25)
100% 11.6 40.3 466 19603 0.15 1253 2.69 / (Температура навколишнього середовища: 25)

GT2306 KV2500 + T7.5x5

Газ Напруга (В) Струм (А) Потужність (Вт) Обороти (RPM) Крутний момент (Н·м) Тяга (г) Ефективність (г/Вт) Температура мотора (°C)
40% 12.4 7.5 93 9347 0.06 426 4.57 / (Температура навколишнього середовища: 25)
45% 12.4 10.0 123 10312 0.07 531 4.31 / (Температура навколишнього середовища: 25)
50% 12.3 13.1 161 11231 0.09 636 3.96 / (Температура навколишнього середовища: 25)
55% 12.2 16.0 195 11981 0.10 728 3.74 / (Температура навколишнього середовища: 25)
60% 12.1 19.2 232 12643 0.11 816 3.52 / (Температура навколишнього середовища: 25)
65% 12.0 22.7 272 13243 0.12 900 3.31 / (Температура навколишнього середовища: 25)
70% 11.9 26.2 312 13833 0.13 979 3.13 / (Температура навколишнього середовища: 25)
75% 11.8 30.0 355 14288 0.14 1051 2.96 / (Температура навколишнього середовища: 25)
80% 11.7 33.7 395 14727 0.15 1120 2.83 / (Температура навколишнього середовища: 25)
90% 11.5 41.3 476 15408 0.16 1229 2.58 / (Температура навколишнього середовища: 25)
100% 11.3 49.1 556 15863 0.17 1304 2.35 / (Температура навколишнього середовища: 25)

GT2306 KV2500 + T6.5x5 (тест на 16.6V)

Газ Напруга (V) Струм (A) Потужність (W) Обороти (RPM) Крутний момент (N·m) Тяга (g) Ефективність (g/W) Температура мотора (°C)
40% 16.6 8.5 141 13284 0.07 520 3.69 / (Температура навколишнього середовища: 25)
45% 16.5 11.0 182 14534 0.08 673 3.71 / (Температура навколишнього середовища: 25)
50% 16.5 13.9 228 15605 0.09 789 3.46 / (Температура навколишнього середовища: 25)
55% 16.4 17.1 280 16715 0.10 904 3.23 / (Температура навколишнього середовища: 25)
60% 16.3 20.3 331 17503 0.11 999 3.02 / (Температура навколишнього середовища: 25)
65% 16.2 24.4 395 18434 0.13 1108 2.81 / (Температура навколишнього середовища: 25)
70% 16.1 27.8 447 18939 0.13 1174 2.63 / (Температура навколишнього середовища: 25)
75% 16.0 33.0 527 19999 0.15 1327 2.52 / (Температура навколишнього середовища: 25)
80% 15.9 37.1 588 20521 0.16 1407 2.39 / (Температура навколишнього середовища: 25)
90% 15.7 44.6 699 21308 0.18 1519 2.18 / (Температура навколишнього середовища: 25)
100% 15.5 51.5 797 21643 0.18 1572 1.97 / (Температура навколишнього середовища: 25)

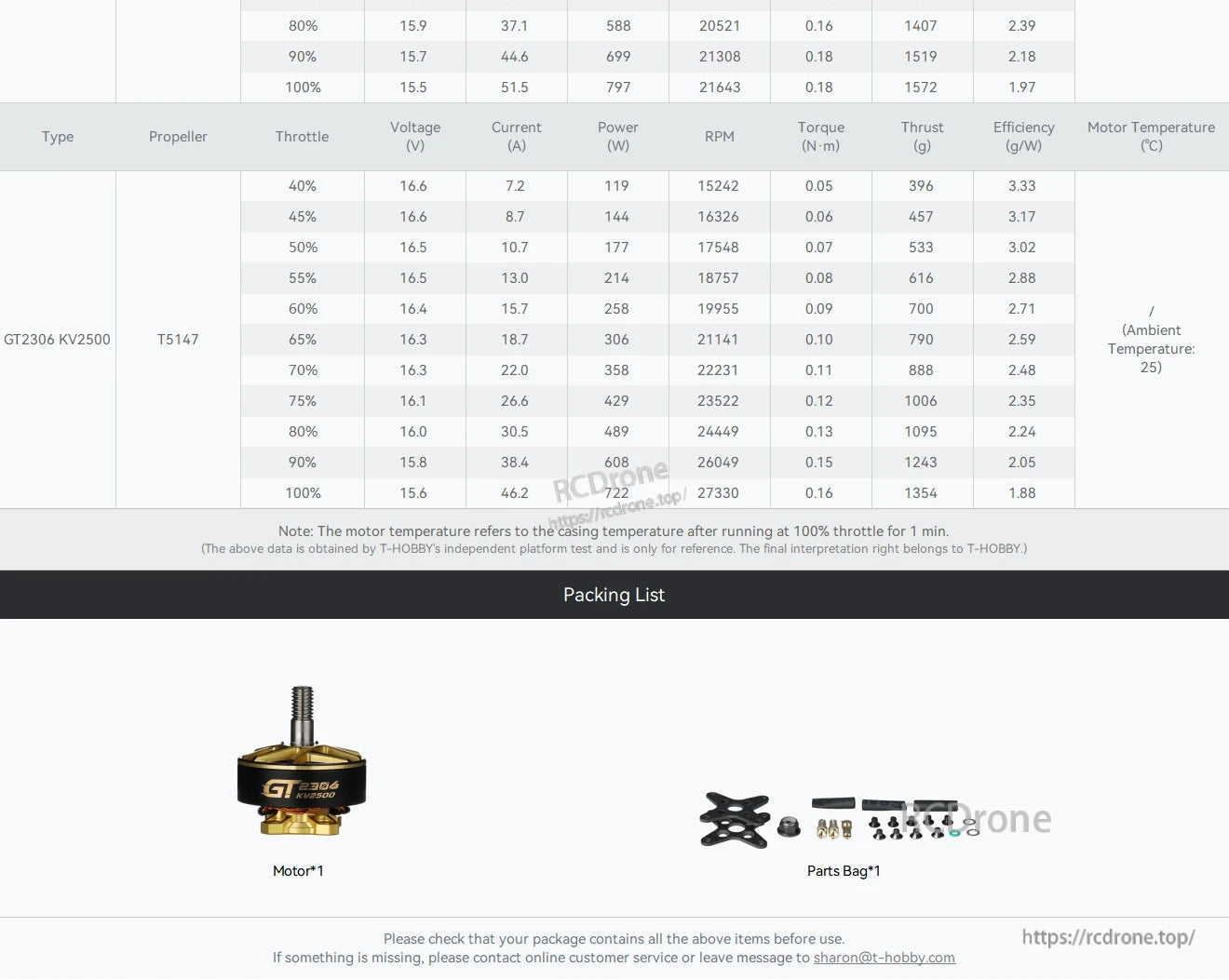

GT2306 KV2500 + T5147 (тест на 16.6V)

Газ Напруга (В) Струм (А) Потужність (Вт) Обороти (RPM) Крутний момент (Н·м) Тяга (г) Ефективність (г/Вт) Температура мотора (°C)
40% 16.6 7.2 119 15242 0.05 396 3.33 / (Температура навколишнього середовища: 25)
45% 16.6 8.7 144 16326 0.06 457 3.17 / (Температура навколишнього середовища: 25)
50% 16.5 10.7 177 17548 0.07 533 3.02 / (Температура навколишнього середовища: 25)
55% 16.5 13.0 214 18757 0.08 616 2.88 / (Температура навколишнього середовища: 25)
60% 16.4 15.7 258 19955 0.09 700 2.71 / (Температура навколишнього середовища: 25)
65% 16.3 18.7 306 21141 0.10 790 2.59 / (Температура навколишнього середовища: 25)
70% 16.3 22.0 358 22231 0.11 888 2.48 / (Температура навколишнього середовища: 25)
75% 16.1 26.6 429 23522 0.12 1006 2.35 / (Температура навколишнього середовища: 25)
80% 16.0 30.5 489 24449 0.13 1095 2.24 / (Температура навколишнього середовища: 25)
90% 15.8 38.4 608 26049 0.15 1243 2.05 / (Температура навколишнього середовища: 25)
100% 15.6 46.2 722 27330 0.16 1354 1.88 / (Температура навколишнього середовища: 25)

Що входить до комплекту

  • Двигун*1
  • Мішок з частинами*1

Застосування

  • Повітряні гонки, тайм-триали, високошвидкісні польоти
  • FPV крилаті моделі
  • F2C / F3E / F5D

Деталі

T-Hobby GT2306 FPV Wing Motor, T-Hobby GT2306 KV2500 FPV wing brushless motor with propeller and ESC on a racing-themed promotional banner

Двигун T-Hobby GT2306 KV2500 FPV крилатий поєднується з ESC та пропеллером в компактній конфігурації для побудови літаків з фіксованим крилом.

T-Hobby GT2306 FPV Wing Motor, Banner promoting KV customization options, with 2000, 2200, and 2500 KV choices highlighted

Опції налаштування KV дозволяють вибрати між 2000, 2200 або 2500 KV, щоб відповідати вашій FPV крилатій конфігурації.

T-Hobby GT2306 FPV Wing Motor, Promotional banner for FPV wing air racing with collage of RC aircraft, including planes and a helicopter canopy close-up.

FPV крилаті та літаки з фіксованим крилом зазвичай використовуються для повітряних гонок та високошвидкісних польотів у стилі тайм-триалів.

T-Hobby GT2306 FPV wing motor and ESC infographic showing carbon fiber base, exploded motor parts, and adjustable 5.8V/8.2V BEC

Конфігурація T-Hobby GT2306 поєднує компактний двигун з ESC, вихід BEC якого можна налаштувати на 5.8V або 8.2V, змінивши паяний місток.

T-Hobby GT2306 FPV Wing Motor, Safety warning graphic noting high heat generation, overheating risk, and potential battery damage under extreme operation

Засоби безпеки вказують на значне генерування тепла та потенційне пошкодження батареї за екстремальних умов експлуатації.

Technical drawing and specs for T-Hobby GT2306 FPV wing motor, 27.8×31.2mm body, 5mm shaft, 12N14P

Мотор GT2306 використовує вал діаметром 5 мм та корпус розміром 27.8×31.2 мм з конфігурацією 12N14P і силіконовими проводами довжиною 180 мм для простого встановлення.

Spec and test data table for T-Hobby GT2306 FPV wing motor showing KV options, power, thrust, and recommended ESC/prop

Специфікації мотора GT2306 містять варіанти 2000/2200/2500KV з рекомендованими налаштуваннями, включаючи ESC GT45A, розмір літака 600–800 мм та пропелери T5147/T6.5x5/T7.5x5.

Performance table for T-Hobby GT2306 FPV wing motor showing RPM, thrust, efficiency vs throttle for KV2000/KV2200.

Дані тестування мотора GT2306 вказують на напругу, струм, потужність, оберти, крутний момент, тягу та ефективність для KV2000/KV2200 з пропелерами T6.5x5 та T5147.

T-Hobby GT2306 FPV Wing Motor, Performance test data table for GT2306 KV2200 FPV wing motor with T7.5x5 and T5147 propellers

Дані тестування GT2306 KV2200 вказують на оберти, тягу, струм та ефективність на різних рівнях дроселя з пропелерами T7.5x5 та T5147.

T-Hobby GT2306 FPV Wing Motor, Performance spec table for T-Hobby GT2306 KV2500 FPV wing motor with T6.5x5 and T7.5x5 props

Дані тестування для налаштування GT2306 KV2500 вказують на напругу, струм, потужність, оберти, тягу, ефективність та температуру на різних діапазонах дроселя з пропелерами T6.5x5 та T7.5x5.

T-Hobby GT2306 FPV Wing Motor, Packing list for T-Hobby GT2306 KV2500 FPV wing motor with motor, X-mount plate, screws and accessories

Пакет двигуна GT2306 KV2500 включає двигун, а також пластину X-mount і пакет з частинами, що містить кріпильні гвинти та дрібні деталі.

Related Collections

Вивчіть більше безпілотників та аксесуарів
