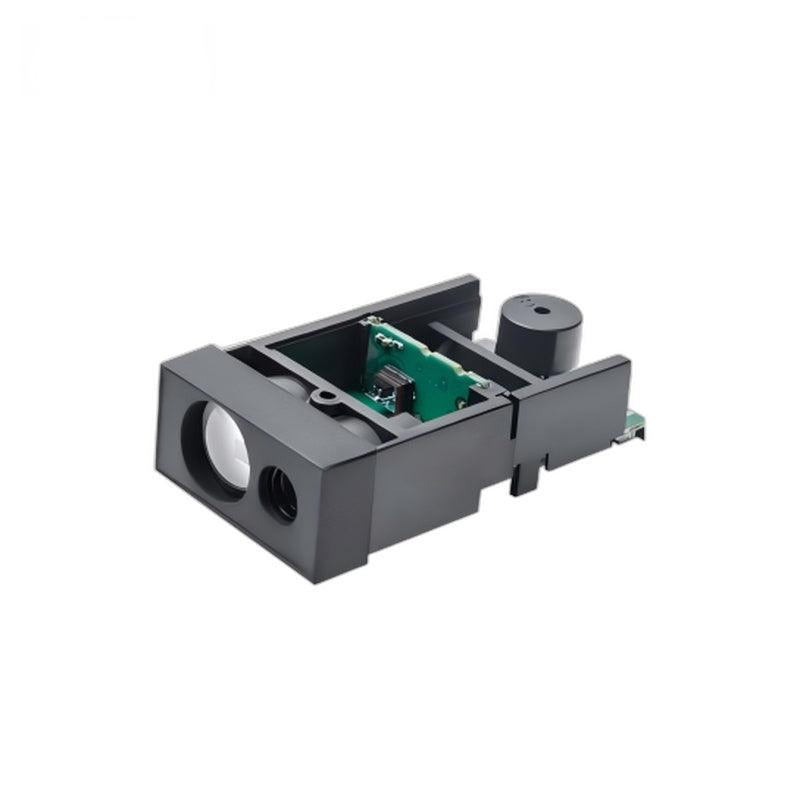

• Yunshi SK60 laser ranging module front housing with optical lens and sensor window

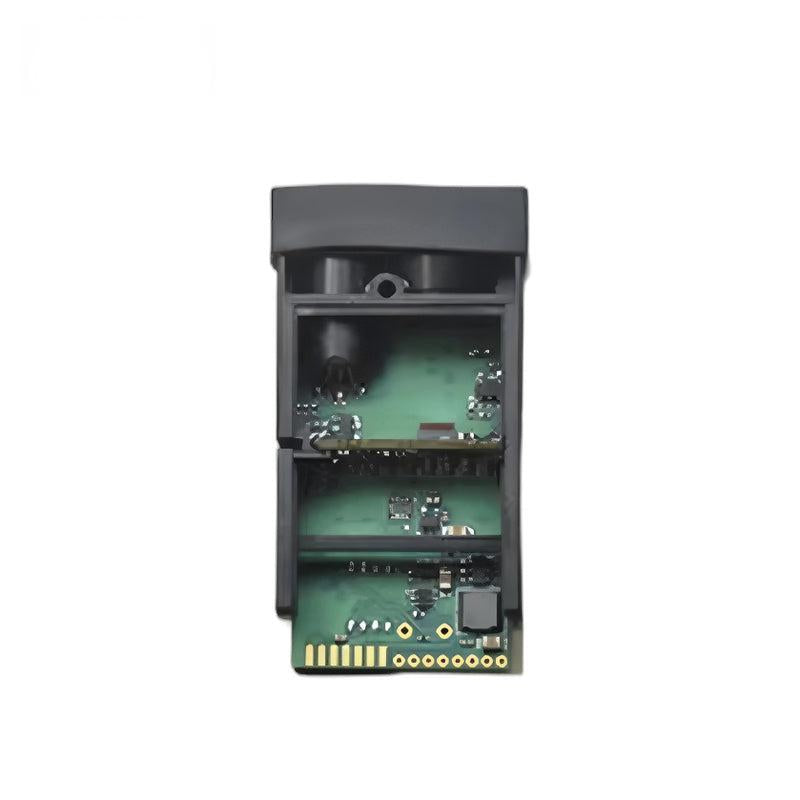

  • Back view of ranging sensor PCB with pin pads and component layout

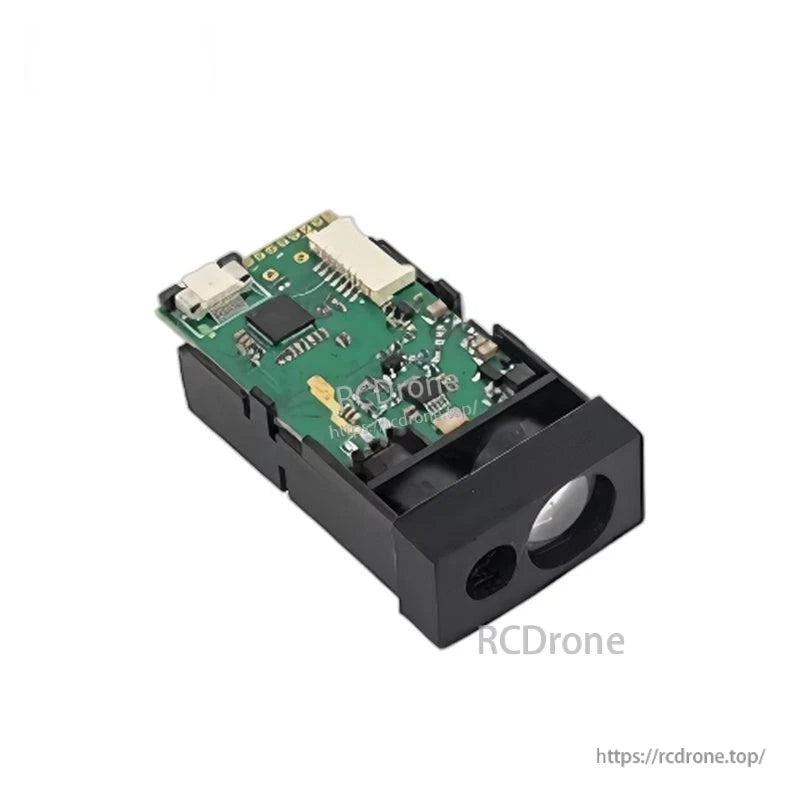

  • Yunshi SK60 UART TTL 3.3V laser distance sensor module, angled top view with connectors
  • Underside circuit board view with QR label and connector socket on laser ranging module
1 4

Yunshi SK60 60м UART TTL 3.3V лазерний модуль дальноміра для робототехніки, AGV, Arduino/Raspberry Pi

Yunshi SK60 60м UART TTL 3.3V лазерний модуль дальноміра для робототехніки, AGV, Arduino/Raspberry Pi

Yunshis

$82.00 USD
$82.00 USD
Розпродаж Продано
Taxes included. Доставка розраховується під час оформлення замовлення.
Версія
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Переглянути повну інформацію

Огляд

Модуль лазерного далекоміра Yunshi Intelligent Technology SK60 Laser Ranging Module є датчиком відстані з видимим червоним лазером, призначеним для одноразового вимірювання та динамічного безперервного вимірювання. Він підтримує UART TTL зв'язок і працює на постійному живленні 3.3 В, що робить його придатним для інтеграції в робототехніку та автоматизацію.

Ключові особливості

  • 60 м модуль лазерного далекоміра (однопунктовий видимий червоний лазер)
  • Одноразове вимірювання та динамічне безперервне вимірювання
  • Зв'язок: UART TTL
  • Показані мітки: велика дальність, висока швидкість, антисвітлове перешкоджання
  • Показані іконки контролера/платформи: Arduino, Raspberry Pi, PLC, MCU

Технічні характеристики

Діапазон вимірювання 0.03–60 м; 90% відбивна здатність у кімнаті 60 м
Діапазон виявлення 60 м (в приміщенні)
Частота 3–20 Гц
Частота вимірювання 20 Гц
Точність повторюваності 2 мм
Точність ±2 мм (вказано в одній графіці продукту); ±3 мм (вказано в технічній таблиці/іншій графіці)
Напруга DC 3.3 В
Живлення DC 3.3V, 80mA
Витрати потужності < 0.27 W
Типовий розмір плями (овальний) На відстані 10 м: 5×3 мм; на відстані 25 м: 10×6 мм
На відстані 50 м: 15×10 мм; на відстані 100 м: 30×20 мм
Джерело світла 635 нм червоний видимий лазер
Рівень безпеки лазера Клас 2 (IEC 60825-1:2014, EN 60825-1:2014)
Цільовий об'єкт Природна поверхня або спеціальна відбивна пластина для статичних або динамічних цілей
Розміри 48.3 × 26 × 13 мм
Вага 9 г
Робоча температура -20 ~ 60 °C
Зв'язок UART TTL
Зовнішні розміри (одиниця: мм) 26.00; 13.00; 36.00; 40.00; 6.80; 6.80; 4.00; 14.10; 8.50; 10.00; 2.00;
Глибина отвору 3.50 мм; R0.80; Φ9.00; Φ11.31; Φ6.21; 9.25; 6.75; 6.50; 6.50

Застосування

  • Гуманоїдні роботи
  • Роботизовані руки / позиціонування роботизованих рук
  • Екзоскелети
  • Чотириногі роботи
  • AGV транспортні засоби
  • ARU роботи
  • Тепловізійне вбудоване вимірювання
  • Вимірювання труб
  • Моніторинг трансформації тунелів
  • Виявлення деформації схилу тунелю
  • Обстеження та картографування будівельних майданчиків
  • Розумна логістика
  • Моніторинг ліфтів
  • Складський склад
  • Сільськогосподарське зрошення

Для вибору продукту та підтримки інтеграції, зв'яжіться з https://rcdrone.top/ або надішліть електронний лист на [email protected].

Відео

Документи

Деталі

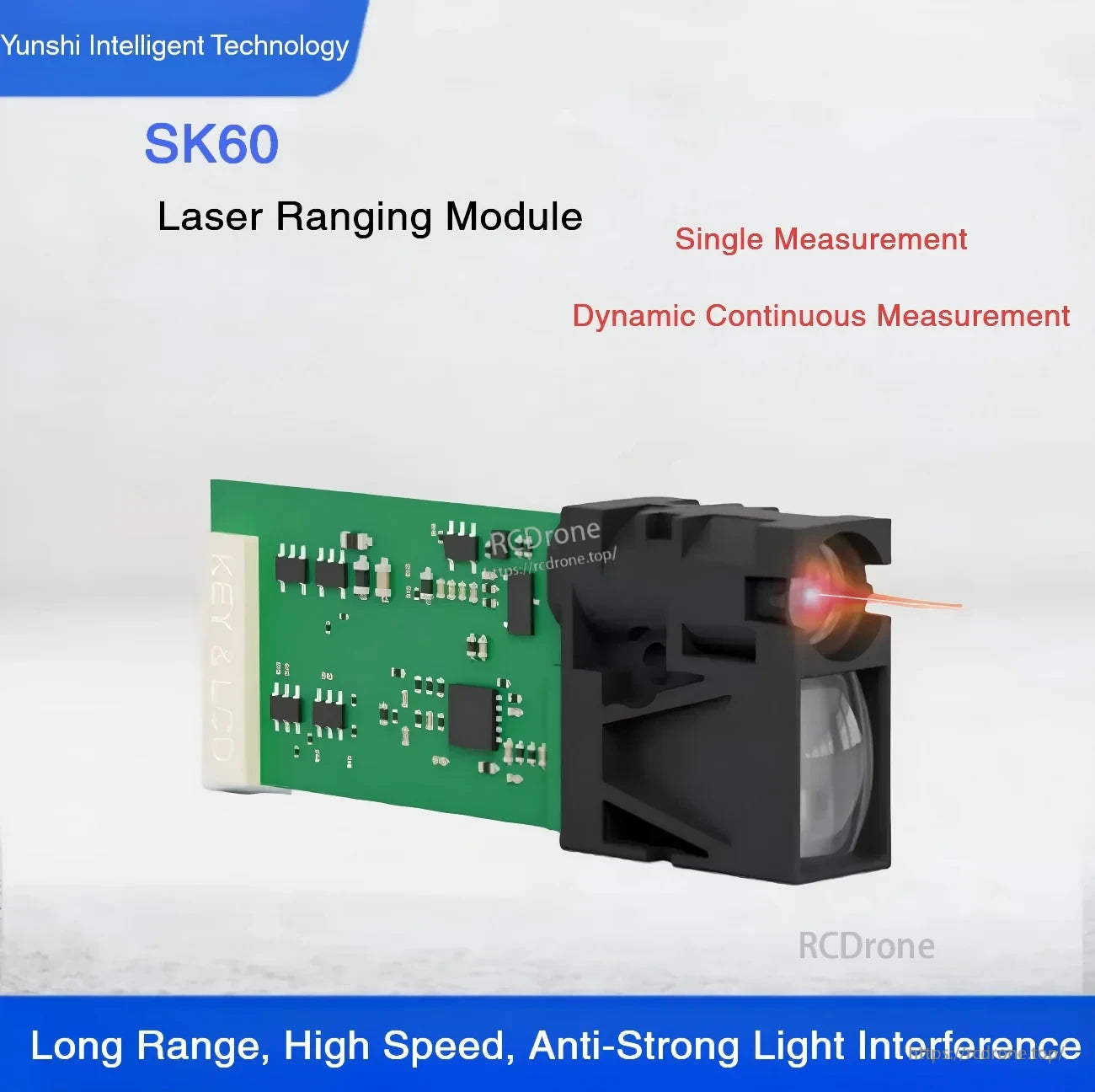

Yunshi SK60 laser ranging module with visible red beam, supports single and continuous distance measurement

SK60 використовує видимий червоний лазер для одноразових вимірювань та динамічного безперервного далекомірювання в робототехнічних проектах.

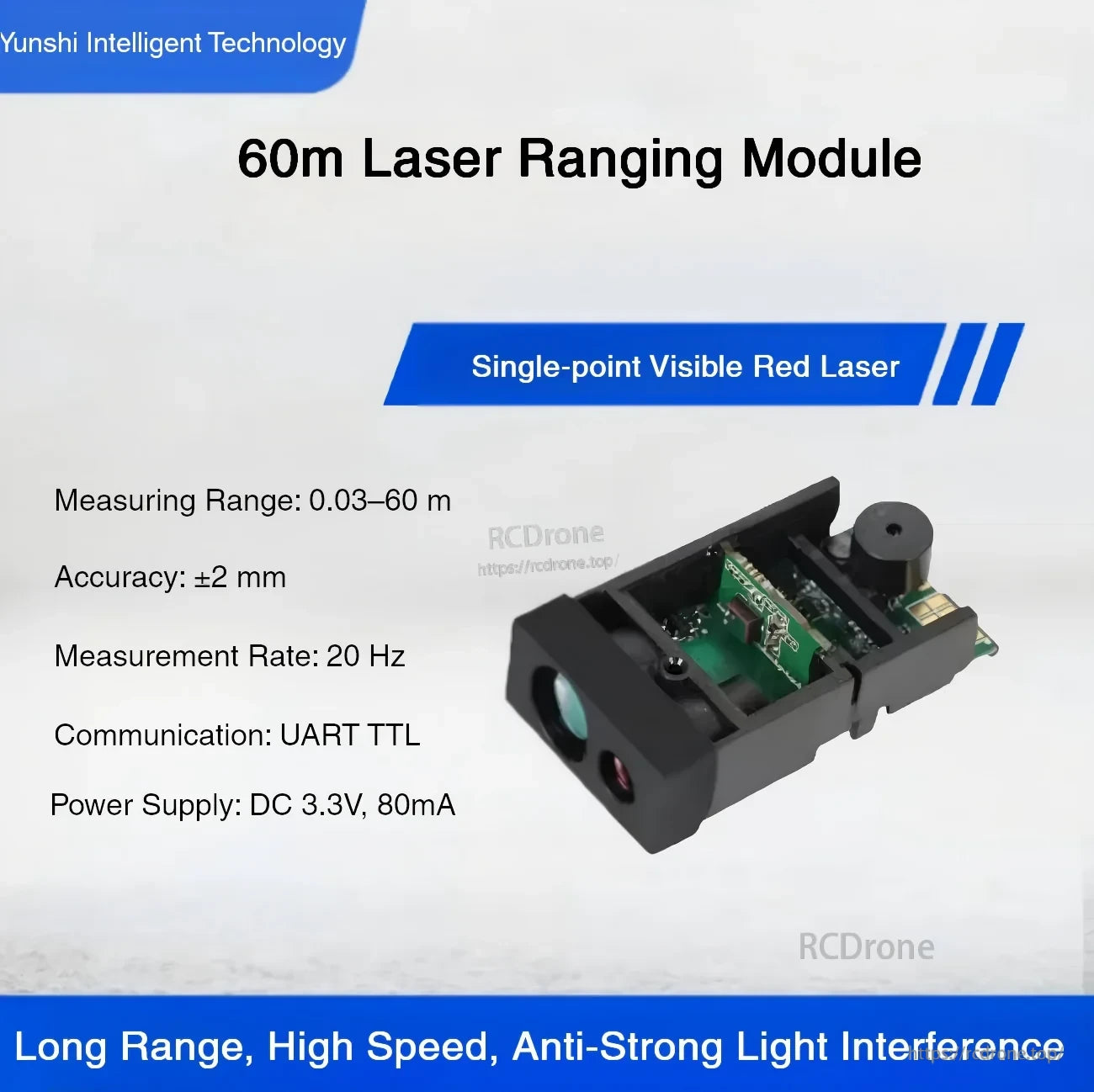

60 m single-point visible red laser ranging module listing range 0.03–60 m, UART TTL, 3.3 V supply and 20 Hz rate

Вихід UART TTL та живлення 3.3 В спрощують інтеграцію для вбудованих контролерів, які потребують далекомірювання до 60 м.

Application collage for the SK60 distance sensor: tunnel monitoring, construction surveying, smart logistics and elevator monitoring

Звичайні застосування включають розумну логістику, вимірювання в будівництві, моніторинг тунелів та моніторинг відстані ліфтів.

Widely application graphic for laser distance sensor: thermal imaging ranging, pipe measurement, robotic arm positioning, warehouse and农业灌溉

Підходить для вимірювальних завдань, таких як розмір труб, позиціонування роботизованих рук, склади та контроль зрошення в сільському господарстві.

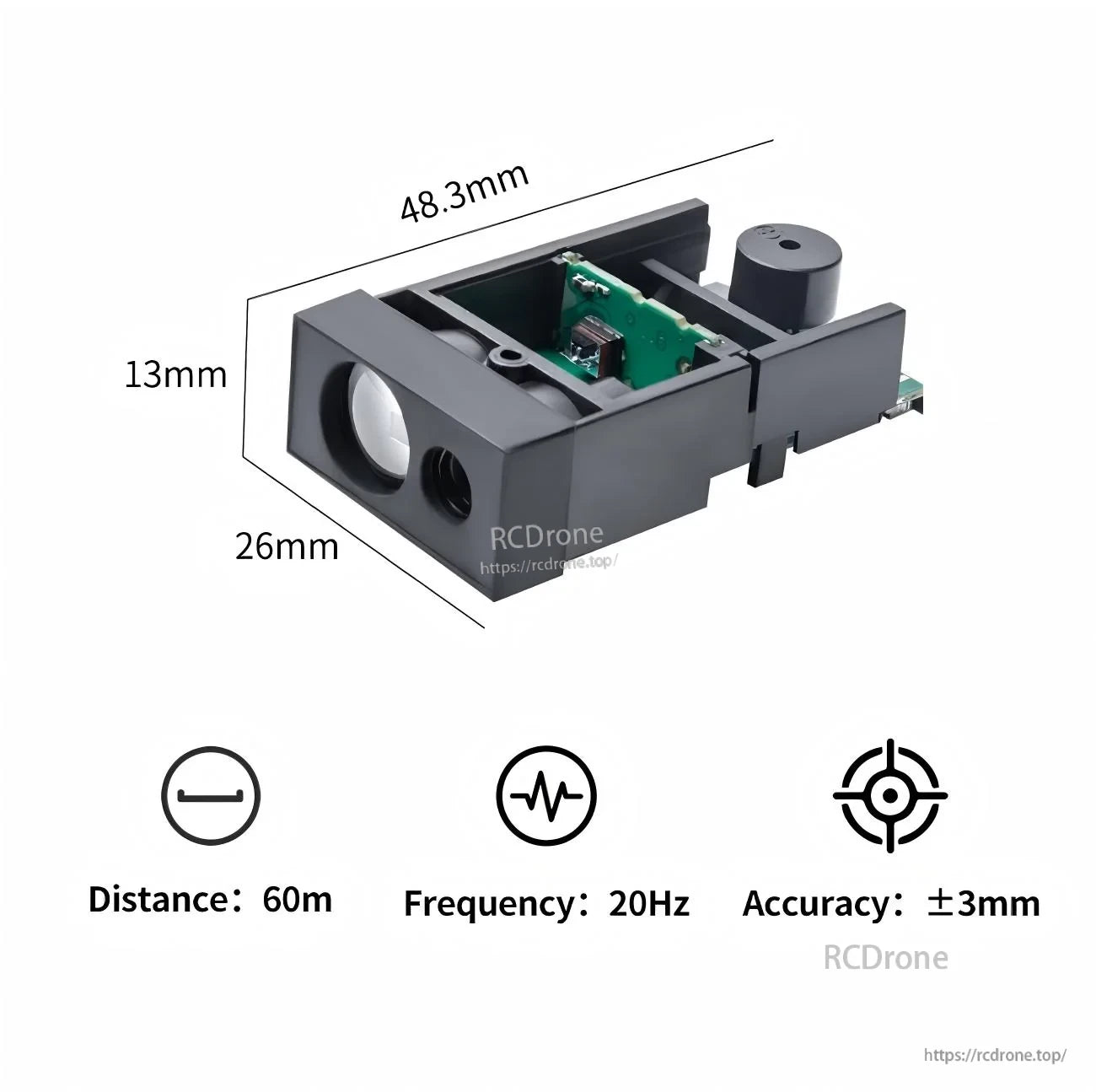

SK60 module size overview: 48.3 × 26 × 13 mm with icons for 60 m distance, 20 Hz frequency and ±3 mm accuracy

Компактний форм-фактор 48.3 × 26 × 13 мм допомагає, коли простір обмежений на AGV, роботах та малих корпусах.

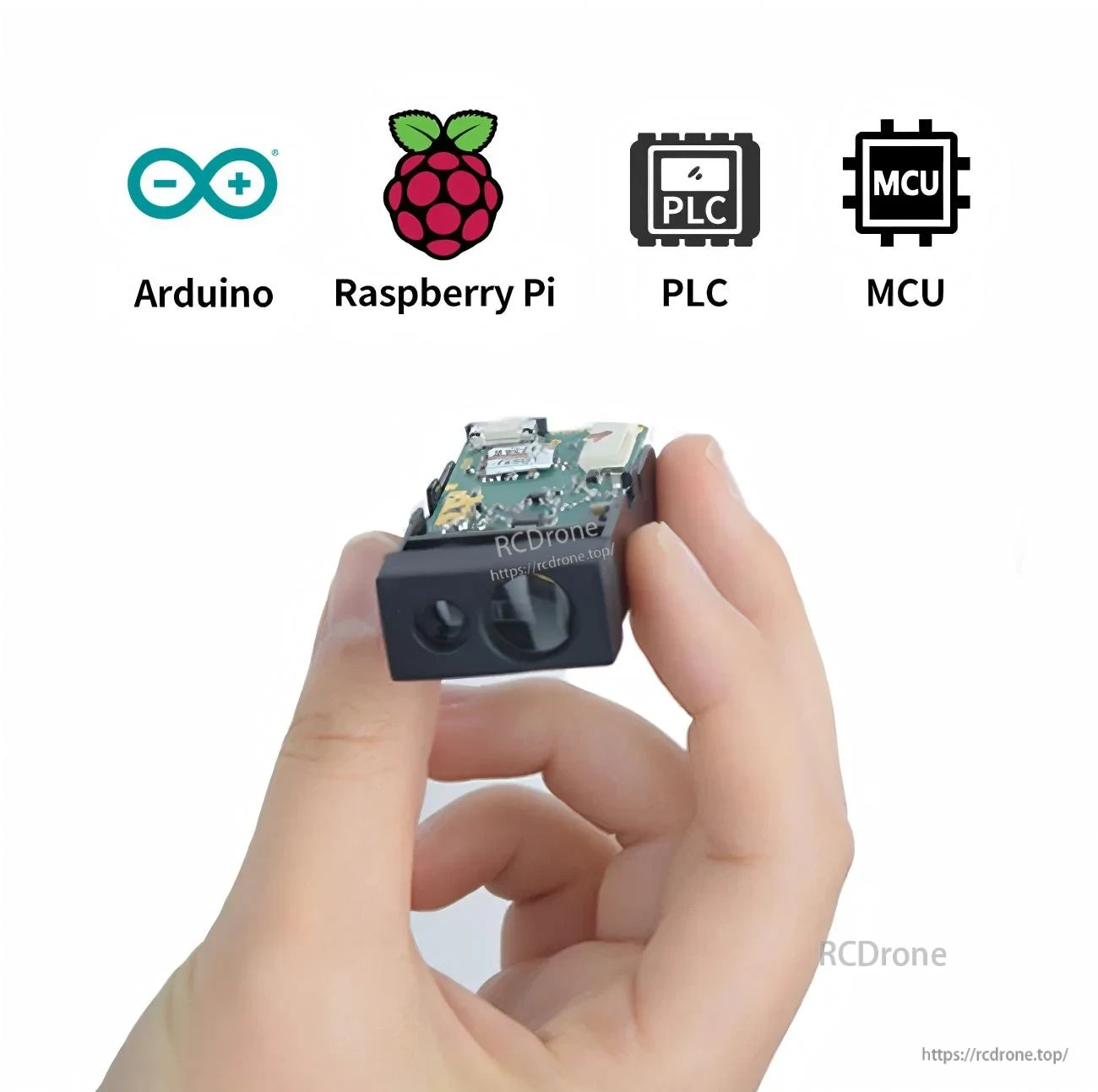

Hand-held view of the SK60 laser ranging module with Arduino, Raspberry Pi, PLC and MCU platform icons

Добре працює з проектами на Arduino та Raspberry Pi, а також підходить для автоматизаційних систем на базі PLC або MCU через UART TTL.

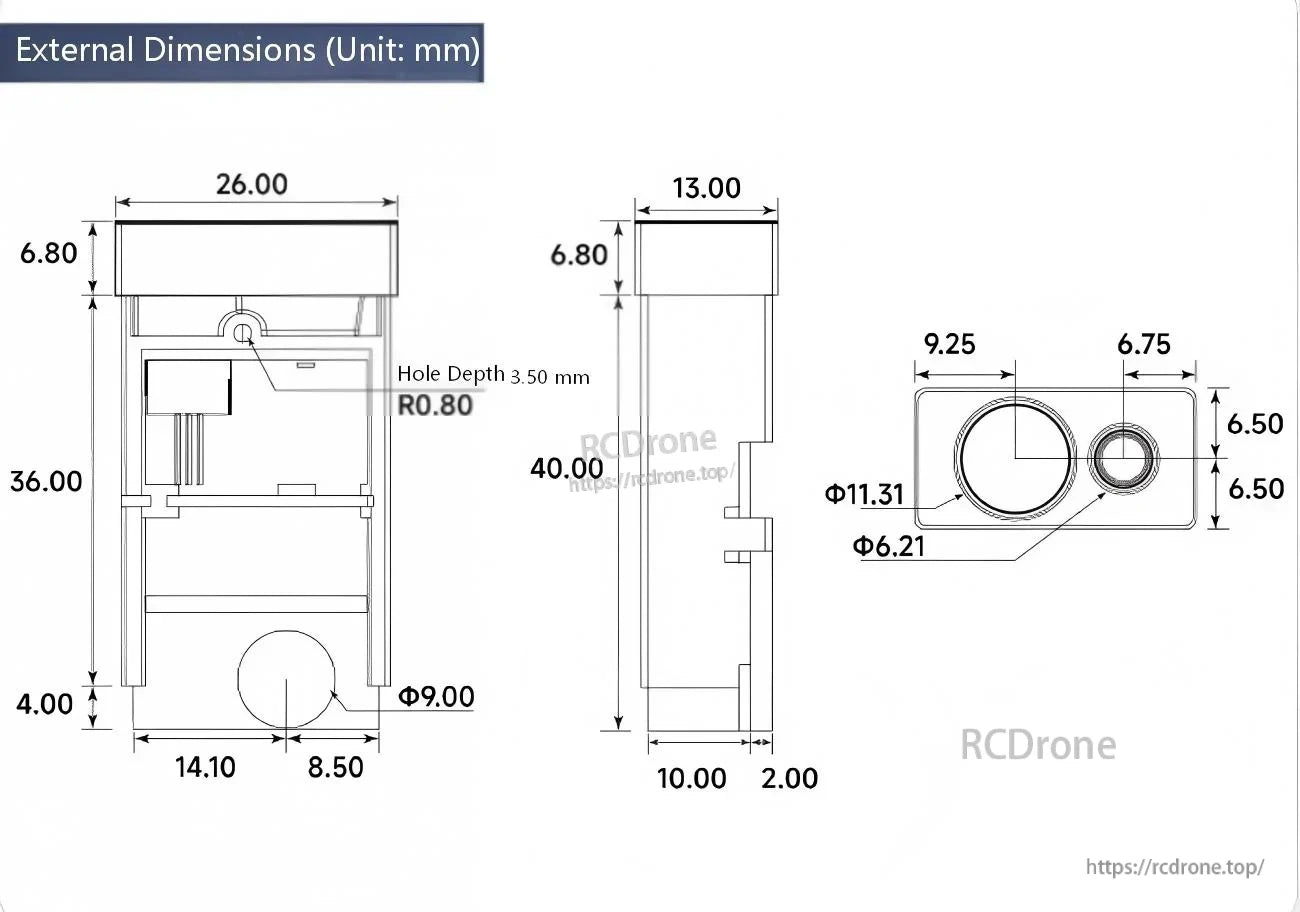

SK60 external dimension drawing with mounting hole depth 3.50 mm and detailed front/side measurements in millimeters
