Датчик відстані лазерний Yunshis серії SM PLS-SM10/30/60, 0,08–60 м, RS485/Аналоговий для роботів & AGV

Огляд

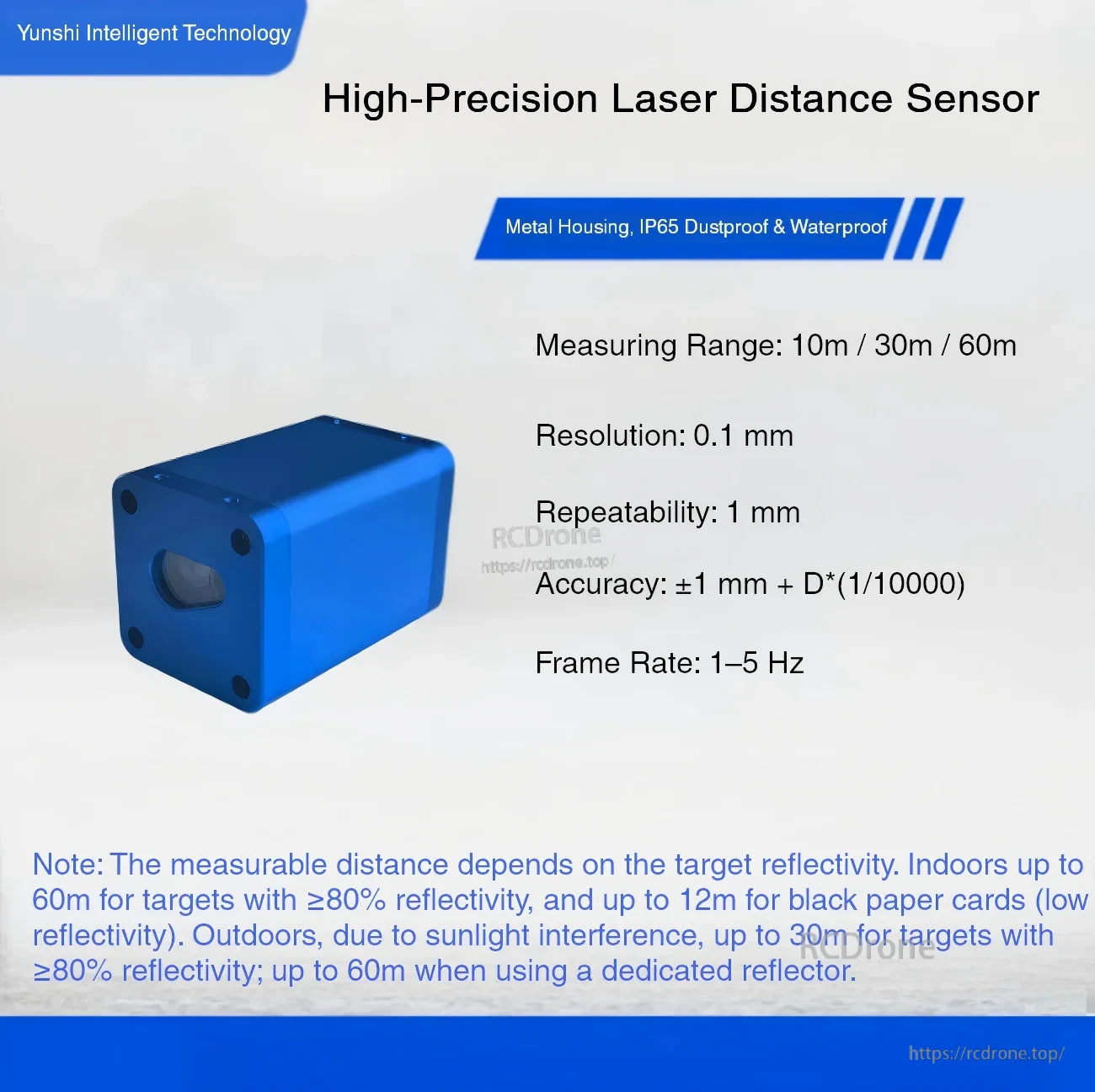

Модулі лазерного датчика відстані Yunshis SM Series доступні в трьох моделях—PLS-SM10, PLS-SM30 та PLS-SM60—з діапазонами вимірювання 0.08–10 м, 0.08–30 м, та 0.08–60 м відповідно. Вони забезпечують 0.1 мм роздільну здатність, 1 мм повторюваність, та точність ±1 мм + D*(1/10000), з частотою вимірювання 1–5 Гц та мінімальним часом відгуку 0.2 с (макс).

Продуктивність вимірювання залежить від відбивної здатності цілі та середовища: в приміщенні до >60 м для цілей з >=80% відбивної здатності, та до 12 м для чорних паперових карток (низька відбивна здатність). На вулиці, через завади від сонячного світла, відстань становить до 30 м для цілей з >=80% відбивної здатності, та до 60 м при використанні спеціального рефлектора.

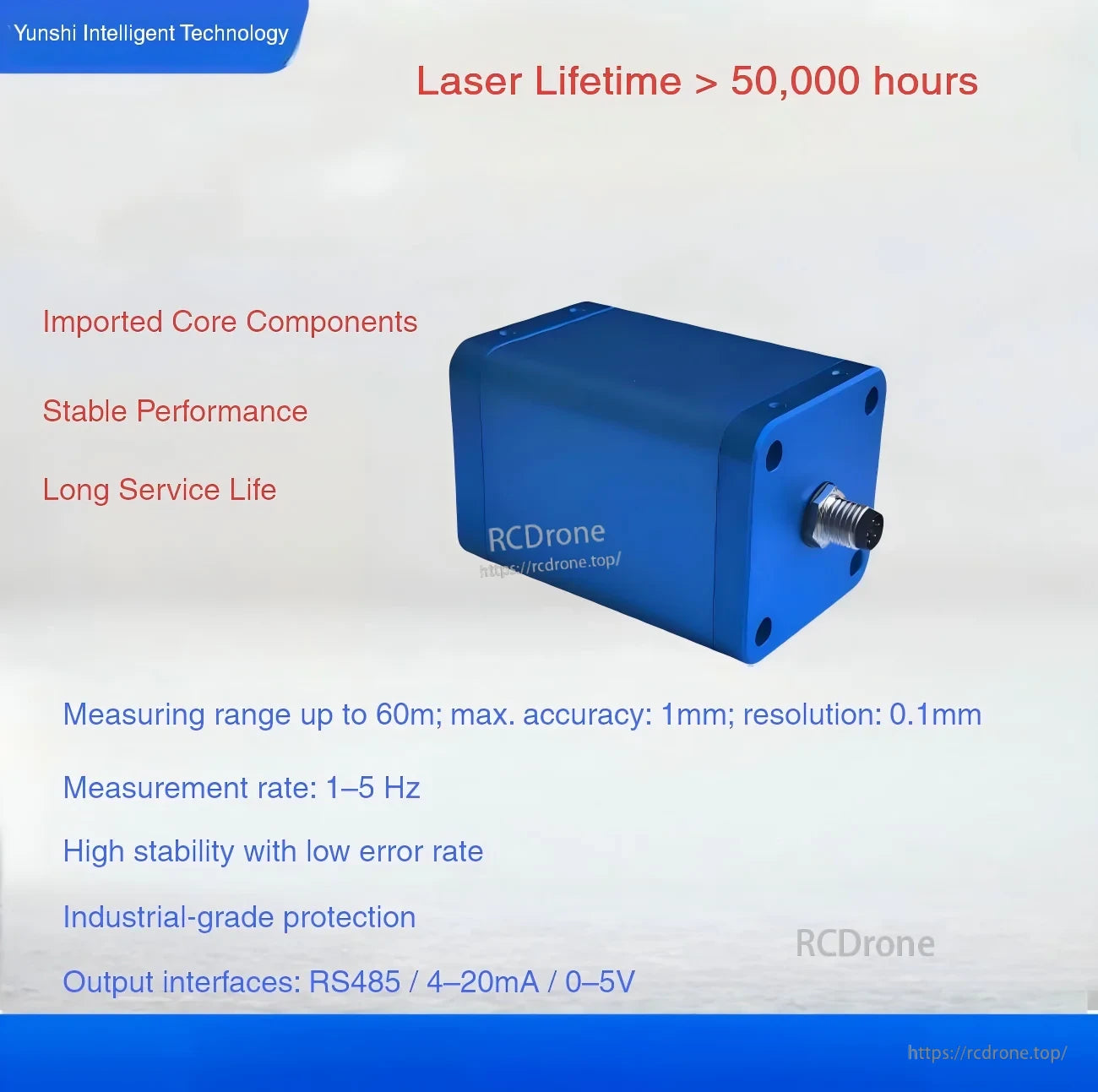

Ключові особливості

• Тривалість лазера: > 50,000 годин (також вказано як 50,000 годин)
• Стійкість до навколишнього світла: витримує сонячне світло на вулиці до 10kLux
• Джерело світла: червоний видимий лазер, довжина хвилі 630–660 нм
• Клас безпеки лазера: Клас 1 (IEC 60825-1:2014, EN 60825-1:2014)
• Типовий діаметр плями: Phi 2 см (на відстані 10 м)
• Вихідні інтерфейси / сигнали: RS485 / 4–20 мА / 0–5 В / TTL
• Живлення: <DC 7–28 В; споживана потужність: < 2 Вт
• Корпус: Алюмінієвий сплав; лінза: PMMA
&Рейтинг захисту: IP65 (пилозахищений & водонепроникний)

Технічні характеристики

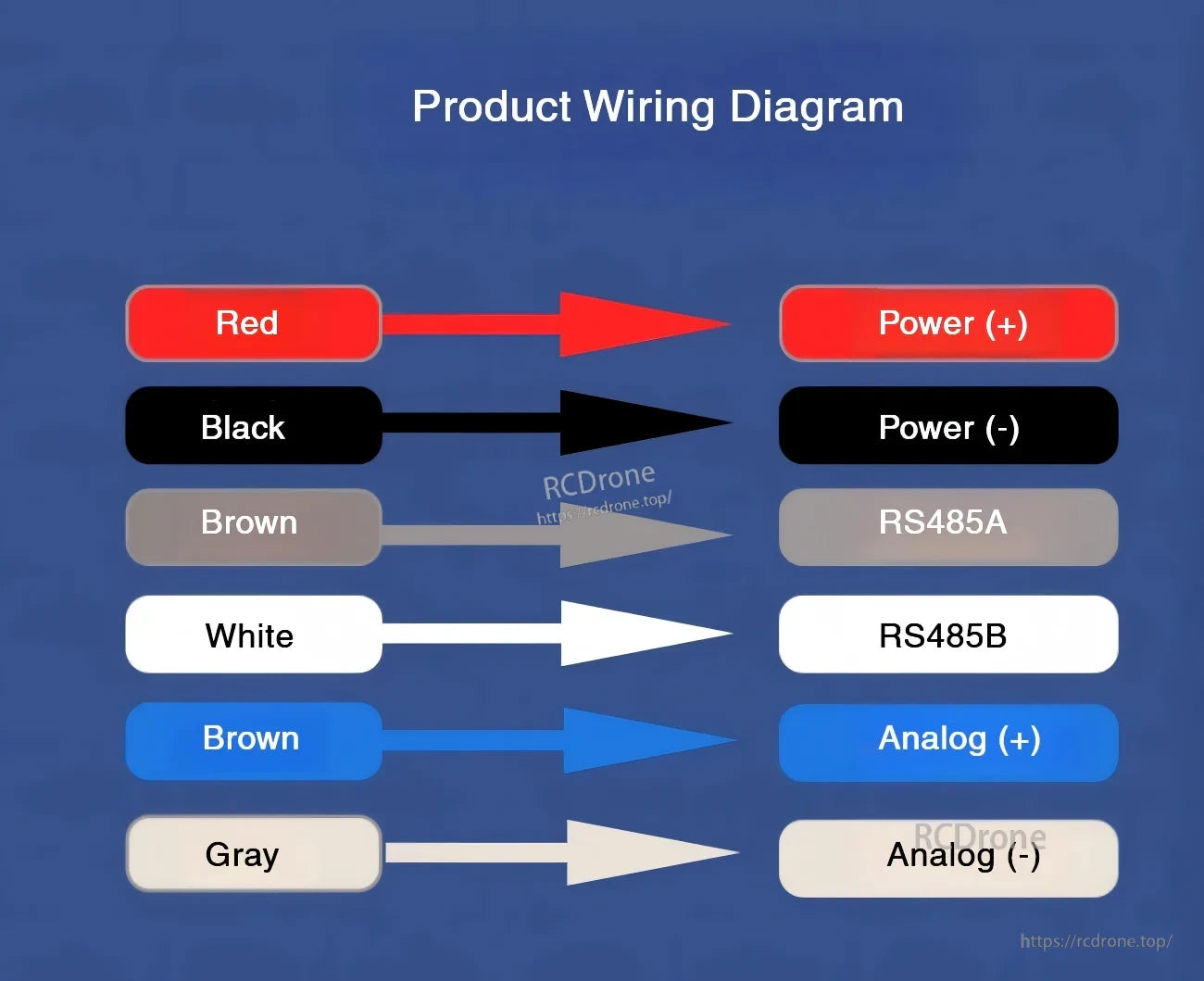

Схема підключення

Застосування

• Гуманоїдні роботи
• Роботизовані руки
• Екзоскелети
• Чотириногі роботи
• AGV транспортні засоби
• ARU роботи
• Камери на кардані
• Системи тепловізійного зображення
• Пристрої нічного бачення
• Безпілотні літальні апарати (БПЛА)
• Системи камер спостереження
• Електрооптичні модулі
• Оптичні прицільні системи

Посібники

Лазерний датчик відстані серії Yunshis SM - Схема (PDF)

Відео

Для питань інтеграції (вибір RS485/аналогового виходу, підключення або вибір моделі) звертайтеся до служби підтримки за https://rcdrone.top/ або надішліть електронний лист на [email protected] .

Деталі

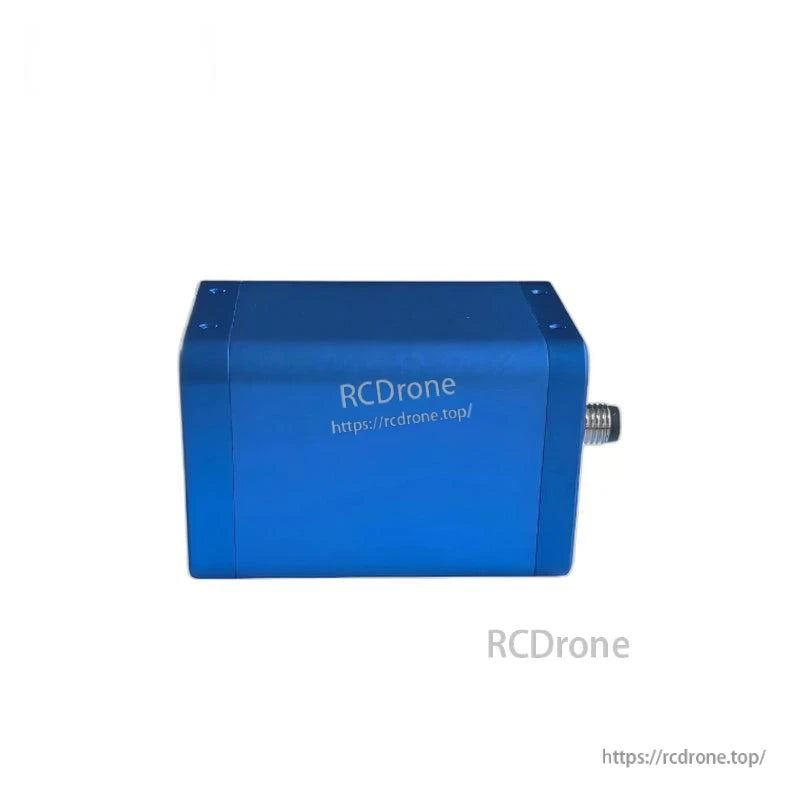

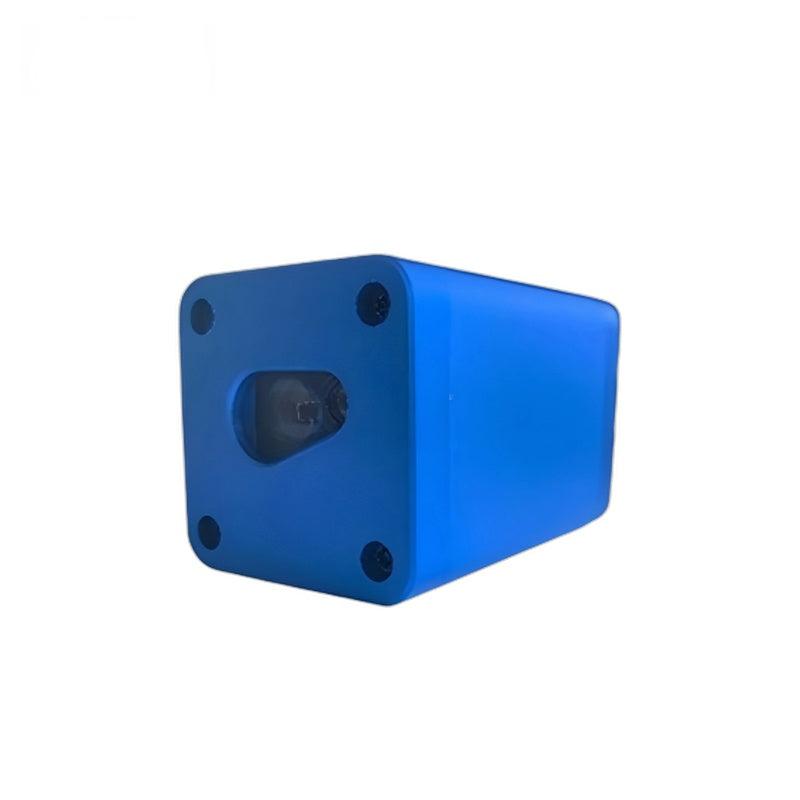

Розроблений для промислових застосувань, серія SM поєднує компактний металевий корпус з тривалим терміном служби лазера та стабільною продуктивністю вимірювання.

Виберіть діапазон вимірювання 10 м, 30 м або 60 м, з роздільною здатністю 0.1 мм та частотою вимірювання до 1–5 Гц для безперервного зворотного зв'язку про відстань.

Практичний варіант для робототехніки та платформ EO/IR, де надійне вимірювання відстані підтримує наведення, стабілізацію та усвідомлення сцени.

Підключення підтримує як RS485, так і аналоговий вихід, з чітко кольоровими проводами для швидкої інтеграції.

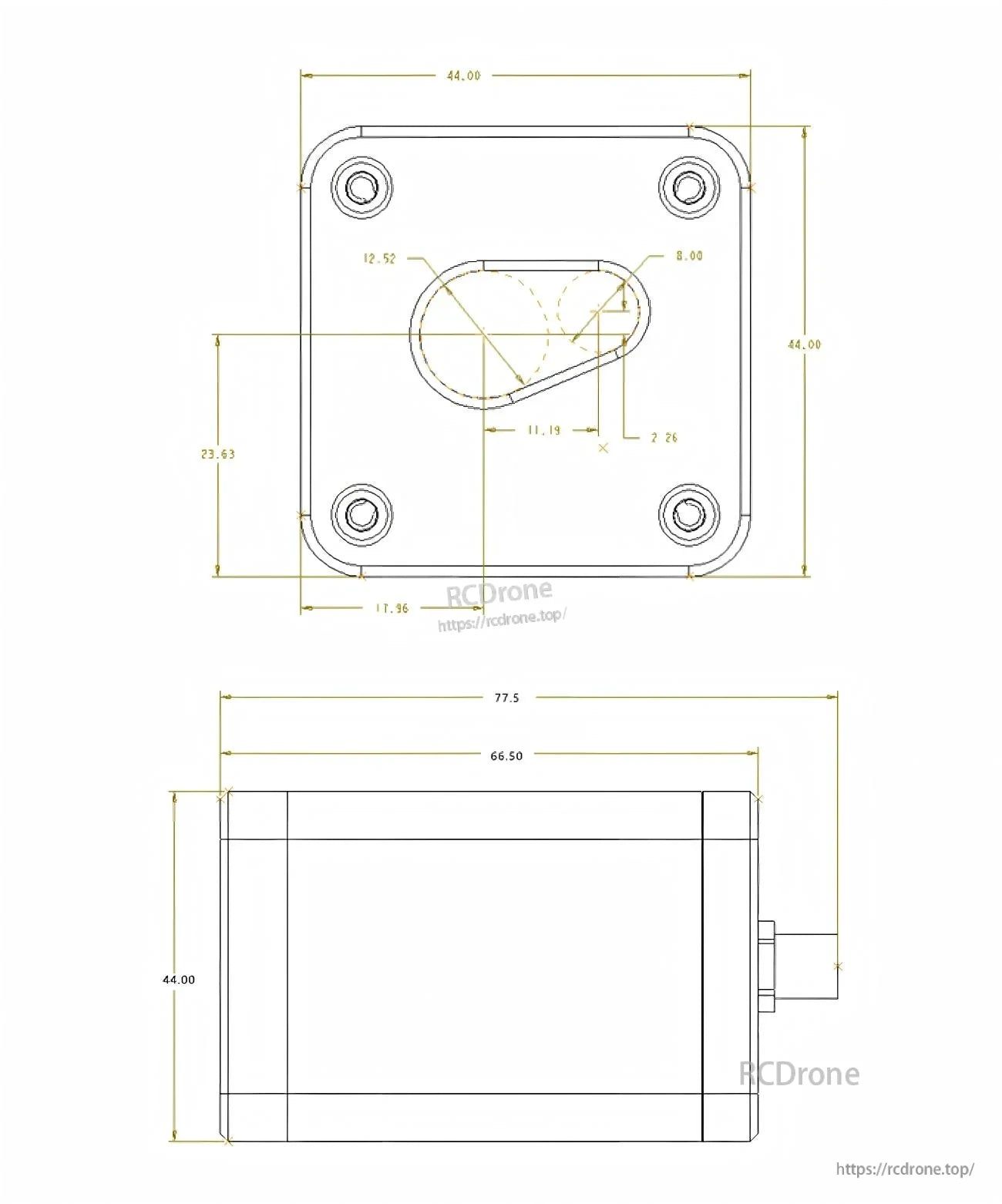

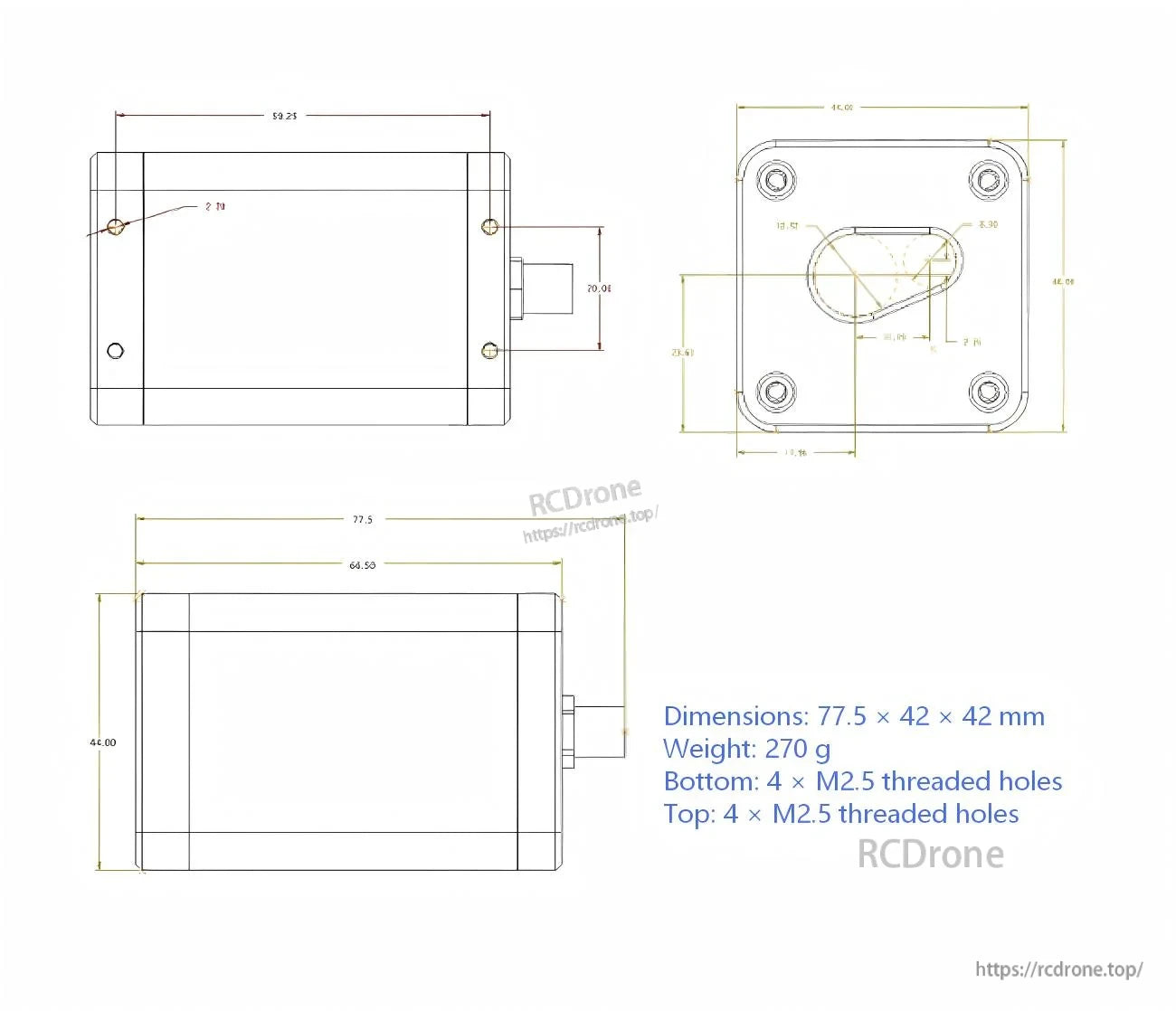

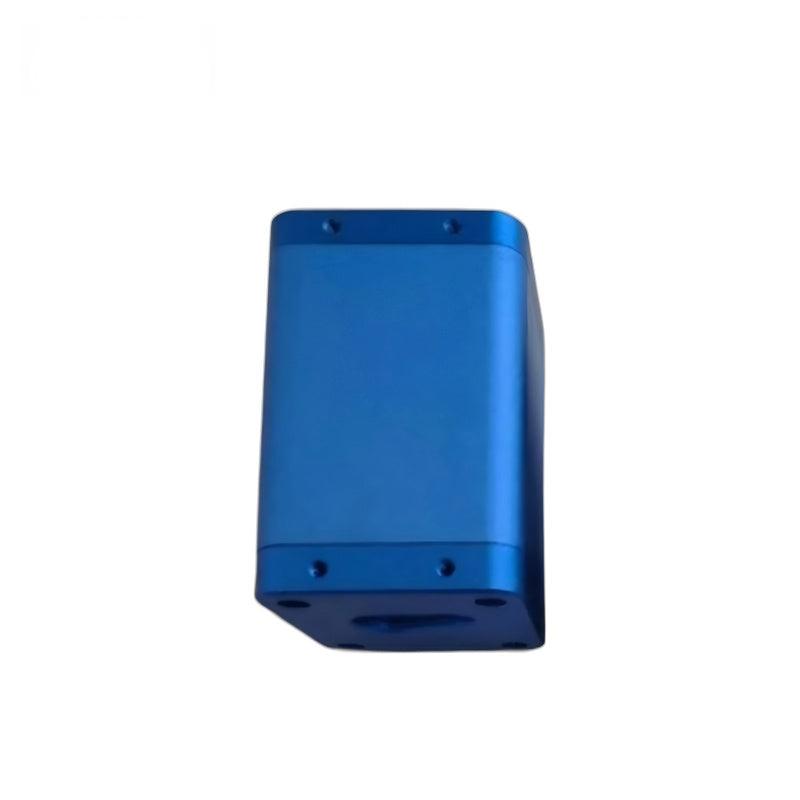

Компактний форм-фактор 77.5 × 42 × 42 мм з точками кріплення M2.5 на верхній та нижній частинах для гнучкої установки.
