BETAFPV Micro RF TX 模組是基於 ExpressLRS 項目,這是一個用於 RC 應用的開源 RC 鏈路。 ExpressLRS 旨在在速度、延遲和範圍方面實現最佳的鏈路效能。這使得 ExpressLRS 成為最快的 RC 連結之一,同時仍提供遠端效能。
項目:ELRS Micro TX 模組 輸入電壓:5V~12V XT30 連接埠:5V~12V,建議 2S(8.4V) 電池,不支援 3S(12.6V) 或以上 USB 連接埠:Type-C 2.4GHz 1W 2.4GHz 500mW 915/868 MHz 500mW 封包刷新率 50Hz、150Hz、250Hz、500Hz 50Hz、150Hz、250Hz、500Hz 25Hz、50Hz、100Hz、200Hz 射頻輸出功率 25mW、50mW、250mW、500mW、1W 25mW、50mW、250mW、500mW 100mW、250mW、500mW 頻段 2.4GHz ISM 2.4GHz ISM 915MHz FCC 868MHz 歐盟 散熱器 包含 不含 不含 背包功能 支援 暫不支援 暫不支援 現已推出最大1W射頻輸出功率的黑色版本。支援基於 BETAFPV ELRS V2.0.0 韌體的所有 5D 按鈕尺寸。新增了新的背包功能,可讓 ExpressLRS 和其他 FPV 相關設備之間進行無線通信,以進行命令和控製或查詢配置。 注意:使用模組 VRX 背包功能時,請確保 VRX 也支援背包功能。未來500mW版本將增加背包功能。
與500mW版本相比,它不僅內建了冷卻風扇,還內建了散熱器,增強了冷卻性能。因此該模組在日常使用中可以正常工作,無需擔心溫度問題。 除了經典的micro TX模組外,還將同時推出限量版。經典案例和有限案例版本具有相同的功能。 3D列印的外殼採用全新的外觀設計,使模組在LED燈閃爍時非常酷。庫存有限,先到先得!
BETAFPV Micro RF TX 模組與具有微型模組托架的無線電發射器相容(AKA JR/SLIM 模組托架,例如 Frsky Taranis X9D、TBS Mambo)。下圖為500mW版本模組示意圖。

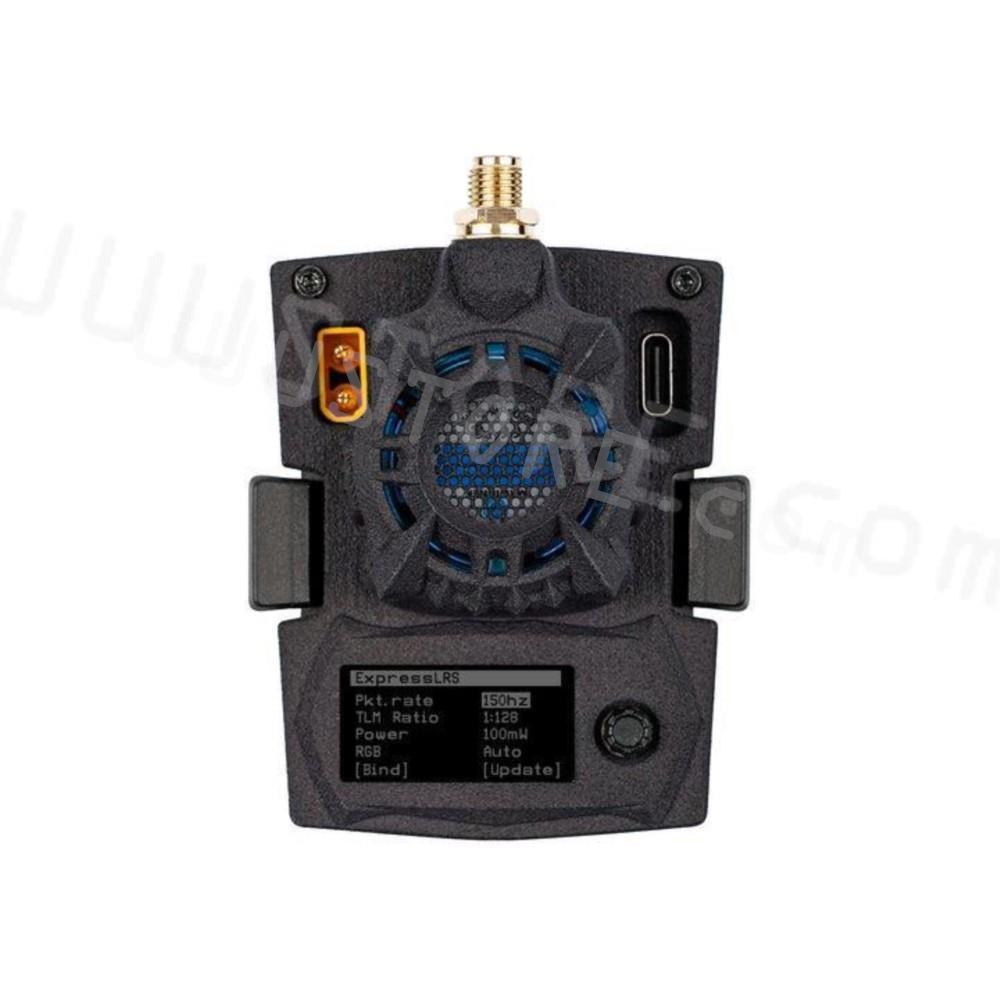

下圖為ELRS 2.4G 1W版本。未來500mW版本將增加撥碼開關。
注意:請在開機前組裝好天線。否則,Micro TX 模組中的 PA 晶片將會永久損壞。 注意:請勿使用 3S 或以上電池透過 XT30 連接埠為 TX 模組供電。否則,TX模組中的電源晶片將會永久損壞。
注意:請不要同時開啟所有 DIP 開關。您可以參考圖表來了解根據不同用途撥碼開關的開/關。
1-2 DIP 開關 3-4 DIP 開關 5-6-7 DIP 開關 更新韌體 開啟 關閉 關閉 工作模式 關閉 開啟 關閉 更新背包 關閉 關閉 開啟 Github上的 ExpressLRS 官方專案暫時不支援 OLED 功能。 BETAFPV Micro TX 模組 ELRS V2.0.0 韌體發布。韌體不包含綁定短語。因此,請確保接收器適用於正式主要版本 V2.0.0 協定並且未設定綁定短語。
官方 ELRS 2.0.0 版本支援 5D 按鈕和 OLED 選單。
LED 的顏色會根據系統狀態自動變化。 其他各種新功能與官方ELRS 2.0.0完全同步。
長按進入OLED選單頁面時,RF TX模組與接收器之間的連接正常。請不要變更 Pkt Rate,否則,您必須重新給接收器上電。
https://github.com/BETAFPV/ExpressLRS 現在可以使用ELRS官方韌體V2.0-RC2,但失去了OLED和Joystick的功能。我們將與ELRS開發團隊合作,使ELRS官方韌體支援Micro TX模組的全部功能。作為里程碑,V2.1 將正式支援 OLED。
https://github.com/ExpressLRS/ExpressLRS ELRS官方主流還不支援OLED的情況下,如何在Micro TX模組上設定綁定短語?
第二,開啟ExpressLRS配置器並從本機載入upzip原始碼。選擇目標設備“BETAFPV 900/2400 TX Micro”。現在,您可以照常設定自己的綁定短語和其他選項。
第三個,建置並重新整理。
ExpressLRS 是用於 RC 應用的開源 RC 連結。都可以在Github 上找到此項目,或在 ExpressLRS 基於Semtech Lora分別用於 RX 和 TX 的 SX127x 或硬體。它的目標是在速度、延遲和範圍方面實現最佳的鏈路性能。在 900 MHz 時,支援最大 200 Hz 的資料包速率。目前,客製化 OpenTX 版本支援 2.4 GHz 和 500Hz。這使得 ExpressLRS 成為最快的 RC 連結之一,同時仍提供遠端效能。
越來越多的供應商開始在不同部分支援 ExpressLRS 無線電協議,例如庫存有 ELRS 的無線電發射器、內建 ELRS 接收器的無人機、JR bay 或 Nano bay 的 ELRS TX 模組。 BETAFPV團隊參與此專案並提供一系列ExpressLRS組件。
一些 ExpressLRS TX 模組包含一個額外的 ESP8285 晶片,它使我們能夠使用名為 espnow 的協定與其他支援 ESP8285 的裝置進行無線通訊。我們將此晶片稱為“TX-Backpack”。 TX-Backpack 的目的是允許 ExpressLRS 和其他 FPV 相關設備之間進行無線通信,以進行命令和控制,或查詢配置。
https://github.com/ExpressLRS/Backpack/wiki ELRS TX 模組可以透過 OpenTX LUA 腳本進行設定。透過 OLED 和按鈕,支援 CRSF 的非 OpenTX 無線電控制器可以輕鬆使用此 ELRS Micro 模組。以下非 OpenTX 無線電控制器與此 TX 模組配合良好。 Futaba T16IZ、T16SZ 和 T18SZ(更新至 3.9e)、Wsky ET16、Radiolink AT9S Pro。
注意:所有 5D 按鈕尺寸可在 BETAFPV ELRS V2.0.0 韌體上使用。請升級韌體以獲得新支援。 以下是V1.0.0韌體的按鈕和OLED的基本操作。
長按: 在鎖定畫面頁面長按解鎖並進入選單頁面。
在選單頁面中,長按可變更該行的值。
短按: 鎖定螢幕頁面短按無效。
在選單頁面,短按可移至下一行。
注意:當射頻發射模組進入選單頁面時,射頻發射模組與接收機之間的連線將會遺失,退出選單頁面後連線將自動恢復;如果變更了 Pkt Rate,則必須重新啟動接收器。
注意:當RF TX模組進入WIFI升級狀態時,此按鈕將無效。請在透過WIFI更新韌體後重新給RF TX模組上電。
以下是 BETAFPV ELRS V2.0.0 韌體的按鈕和 OLED 的基本操作。
長按:解鎖並進入選單頁面,或應用程式頁面中的目前設定。 > 注意:如果更改了 Pkt Rate,則必須重新為接收器供電。
注意:當RF TX模組進入WIFI升級狀態時,此按鈕將無效。請在透過WIFI更新韌體後重新給RF TX模組上電。
ExpressLRS 使用 Crossfire 串列協定(又稱 CRSF 協定)在無線電發射器和 TX 模組之間進行通訊。因此,請確保您的無線電發射器支援 CRSF 串行協定。我們使用具有 OpenTX 系統的無線電發射器來展示如何設定 CRSF 協定和 LUA 腳本。若要進行此設置,請在 OpenTX 系統中進入模型設置,然後在「模型設定」標籤上關閉「內部 RF」。接下來,啟用「外部 RF」並選擇「CRSF」作為協定。
ExpressLRS 使用 OpenTX LUA 腳本來控制 TX 模組,例如綁定或設定。透過LUA腳本,飛行員可以檢查並設定Nano RF TX模組的一些配置。 將 ELRS.lua/ELRSV2.lua 腳本檔案儲存到無線電發射器 SD 卡的 Scripts/Tools 資料夾中; 長按「SYS」按鈕(適用於 RadioMaster T16 或類似收音機)或「選單」按鈕(適用於 Frsky Taranis X9D 或類似收音機)可存取工具選單,您可以在其中找到 ELRS/ELRSV2.lua只需單擊即可運行腳本; 下圖顯示LUA腳本成功運作; ELRS.lua 腳本 ELRSV2.lua 腳本 Micro RF TX 模組附帶正式主要版本 V1.1.0 或 V2.0。0 協定且不包含綁定短語。因此,請確保接收器工作在官方主要版本V1.0.0~V1.1.0或V2.0.0協定上。並且沒有設定綁定短語。 Micro RF TX 模組可以透過 ELRS.lua 或 ELRSV2.lua 腳本進入綁定狀態,如「LUA 腳本」章節所述。此外,使用按鈕和 OLED,移至 BIND 位置並長按按鈕。如果是V2.0.0,則短按按鈕。然後射頻模組將進入綁定狀態。
ELRS.lua 腳本 注意:進入綁定狀態時 LED 不會閃爍。 5秒後模組將自動退出綁定狀態。短按連續按 3 次即可綁定。
ELRSV2.lua 腳本 注意:進入綁定狀態時LED不會閃爍。 5秒後模組將自動退出綁定狀態。
注意:如果您使用自己的綁定短語刷新射頻發射模組的韌體,請確保接收器具有相同的綁定短語。在這種情況下,RF TX 模組和接收器將自動綁定。
Micro RF TX 模組可以透過 ELRS.lua 或 ELRSV2.lua 腳本切換輸出功率,如「LUA 腳本」章節所述。此外,使用按鈕和OLED,移動到輸出位置。透過長按按鈕切換輸出功率(ELRS.lua腳本)。向左或向右按下按鈕(ELRSV2.lua 腳本)。
ELRS.lua 腳本 注意:RGB LED 不會根據輸出功率而改變。當輸出功率達到250mW或以上時,風扇會自動旋轉。 Micro RF TX 模組不支援 1W 或 2W 輸出。當切換到該值時,系統將自動移至 500mW。
ELRSV2.lua 腳本 注意:RGB LED 不會根據輸出功率而改變。當輸出功率達到閾值(預設250mW)或以上時,風扇將自動旋轉。
1 * BETAFPV ELRS Micro TX 模組 1 * BETAFPV Moxon 天線 1 * Micro TX 模組使用手冊 1 * 備用 USB 線(Type-A 至 Type-C) 對於 915MHz 和 868MHz 版本,包裝中的天線與下面所示的不同。
USB 連接埠外殼尺寸為 6.2*11mm,可能與您自己的 USB 連接線不相容。因此,自 2021 年 11 月 18 日起,所有訂單的包裝中均包含備用 USB 線(Type-A 至 Type-C)。
