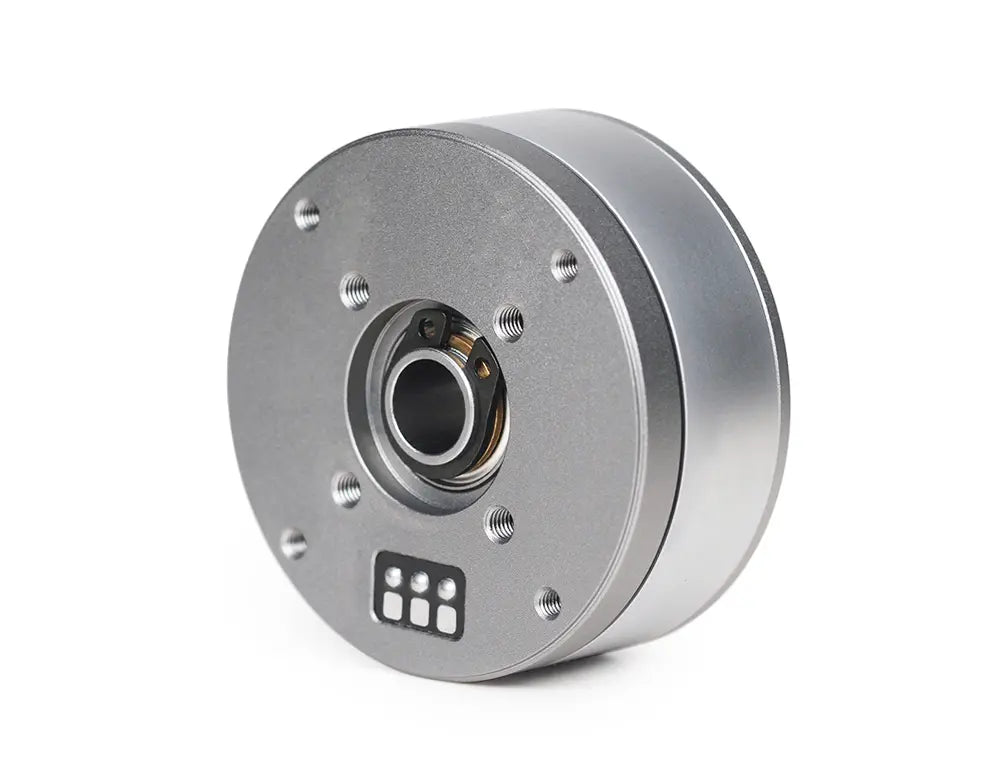

CubeMars GL40 KV70 無刷雲台馬達 – 16V，0.25Nm 扭力，IP45 防水，8mm 中空軸

概述

CubeMars GL40 KV70 無刷直流電動機專為高端雲台系統、雷達平台、空中吊艙、自動駕駛傳感器和精密相機穩定化而設計。該電動機僅重 107g，可提供 0.25Nm 額定扭矩，並配備 8mm 大空心軸，便於信號和電源電纜的布線。其 低齒槽扭矩 設計確保超平滑運行，而 IP45 防塵防水保護 提高了在苛刻環境中的可靠性。優化的電磁工程減少了能耗和噪音，使其非常適合在專業應用中長時間運行。

主要特點

1. 低齒槽扭矩 – 最小化扭矩波動，以實現雲台系統中的精確穩定控制。

2. 大 8mm 空心軸 – 便於複雜有效載荷的電纜整合。

3. 輕巧且緊湊 – 僅重107克，卻提供高扭矩密度，適用於便攜或空中系統。

4. 針對性電磁設計 – 低功耗和安靜運行，適合長時間任務。

5. 耐用結構，具IP45等級 – 防塵和防水，確保可靠的戶外性能。

6. 廣泛應用範圍 – 與AlexMos雲台控制器、手持雲台、空中模組、LiDAR掃描儀和自動駕駛車輛傳感器兼容。

規格

電氣參數 (KV70)

應用

• 專業雲台穩定系統

• 無人機攝影艙和激光雷達掃描儀

• 自動駕駛車輛導航和感測系統

• 手持相機穩定器

• 空中攝影和錄影平台

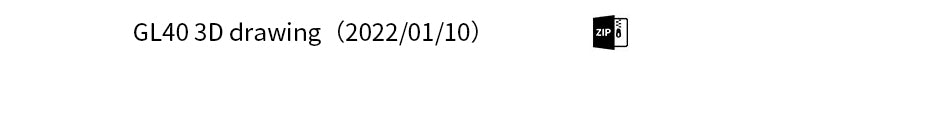

手動下載



詳細資訊

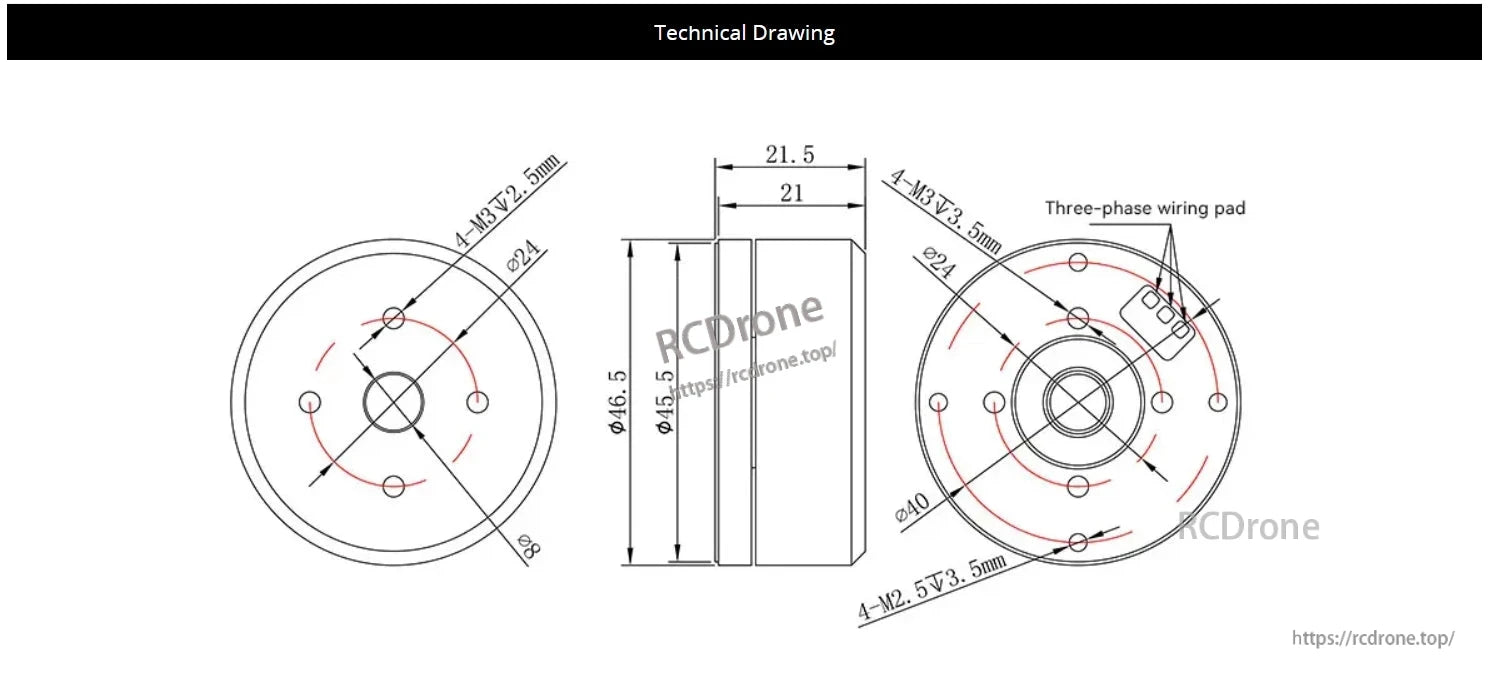

CubeMars GL40 KV70 無刷雲台馬達尺寸：Ø24mm，長度46.5mm，4-M3 螺絲，三相接線板。

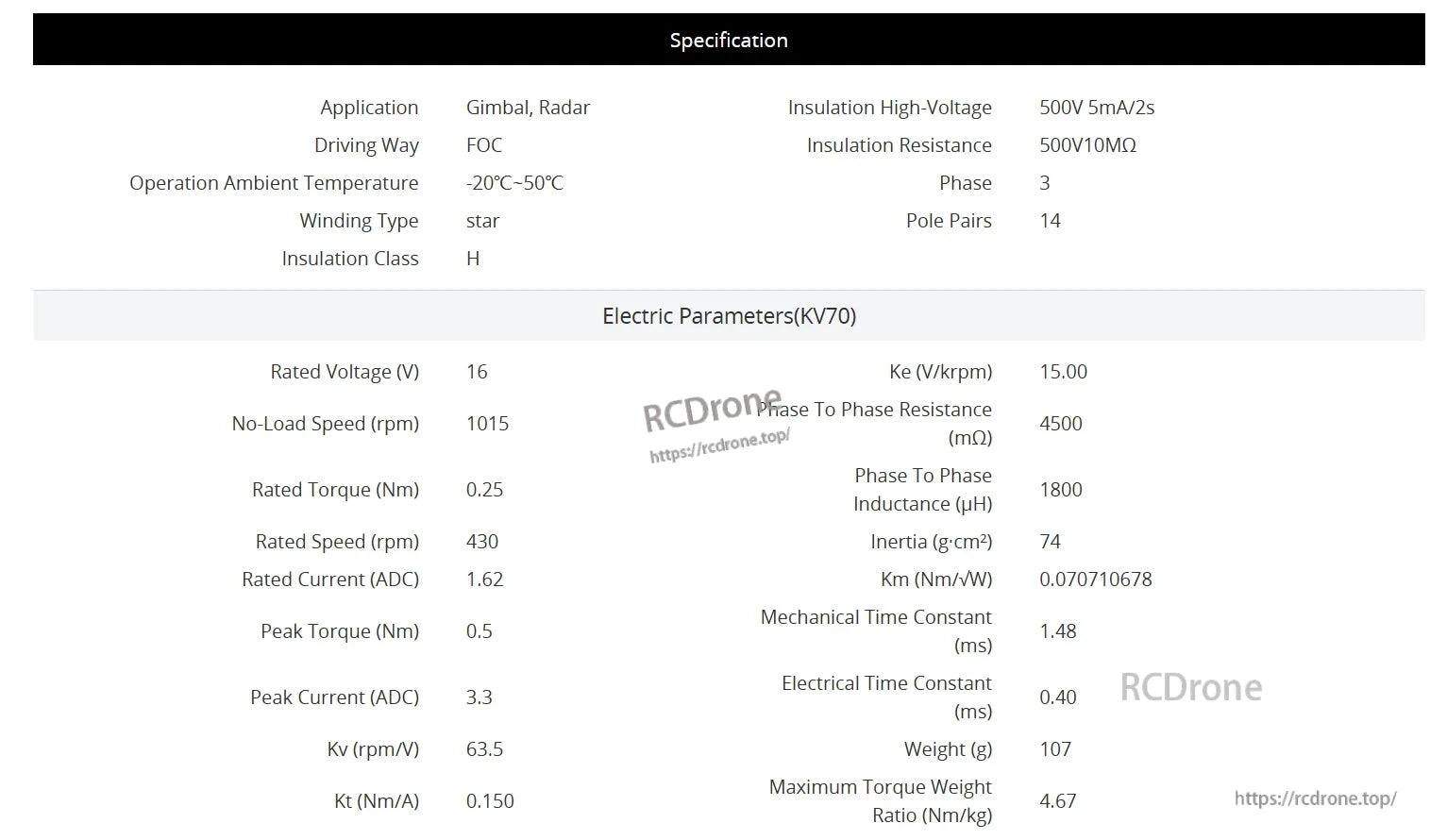

CubeMars GL40 KV70 無刷雲台馬達：16V，無負載時1015 RPM，0。25 Nm 額定扭矩，1.62 ADC 電流，430 RPM 額定速度，三相，14 極對，-20°C 至 50°C 操作，107g 重量，4.67 Nm/kg 最大扭矩重量比。

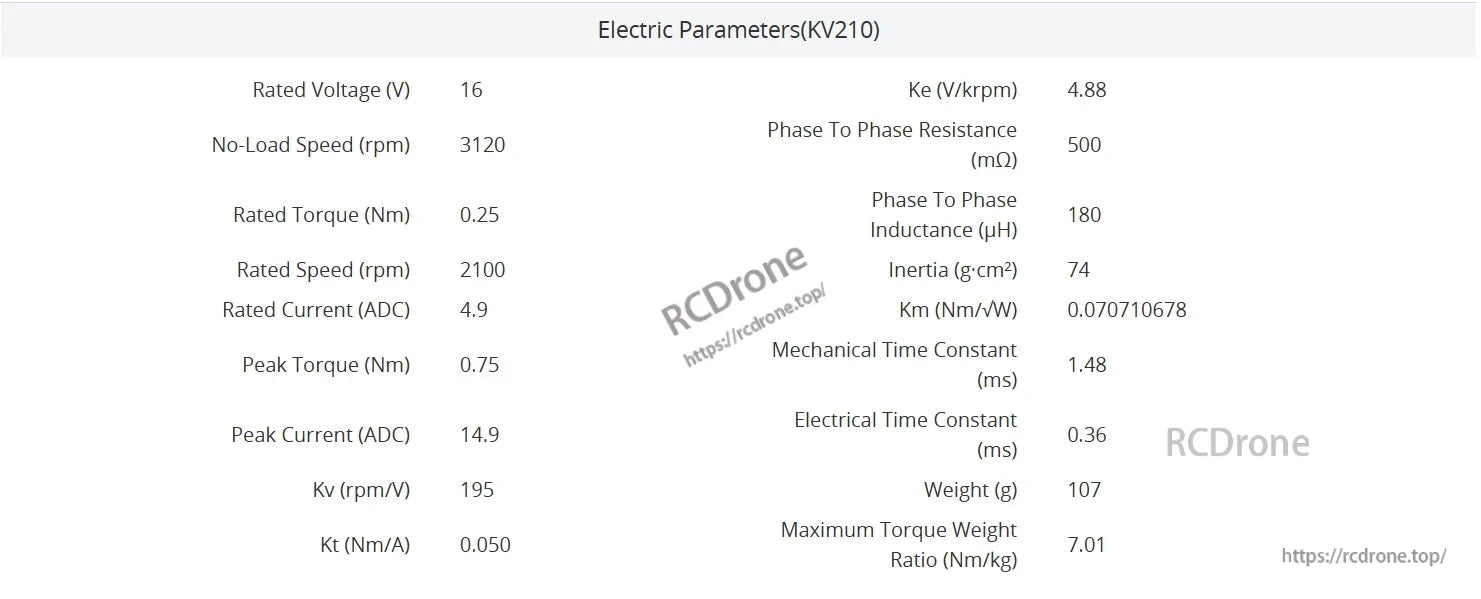

CubeMars GL40 KV70 無刷雲台馬達：16V，3120 rpm 空載，0.25 Nm 額定扭矩，4.9 ADC 電流，195 rpm/V Kv，500 mΩ 電阻，180 μH 電感，107g 重量，7.01 Nm/kg 最大扭矩重量比。

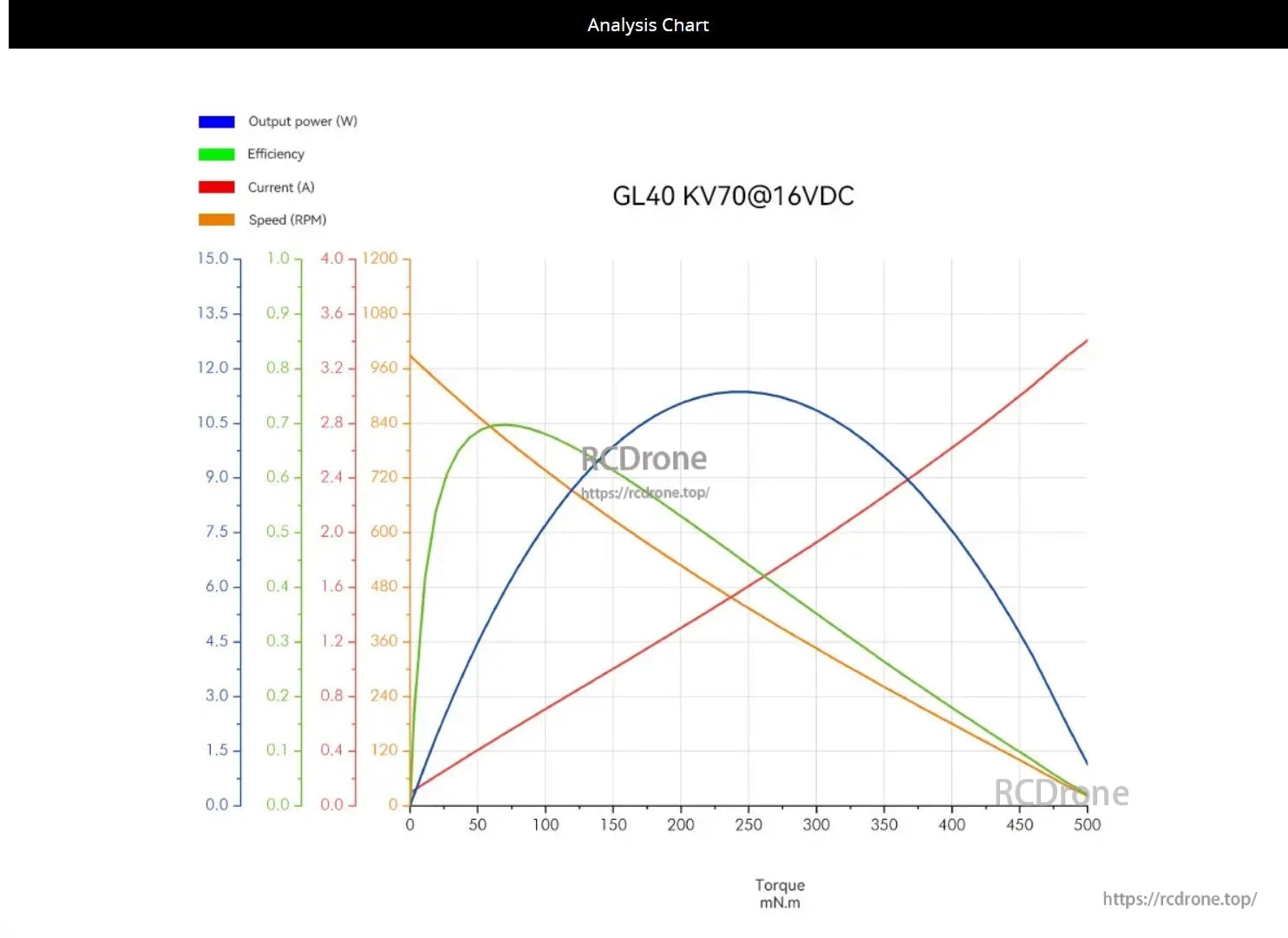

CubeMars GL40 KV70@16VDC motor 分析圖。顯示輸出功率、效率、電流和速度與扭矩的關係。效率在中等扭矩時達到峰值，而功率和速度隨著扭矩的增加而減少。

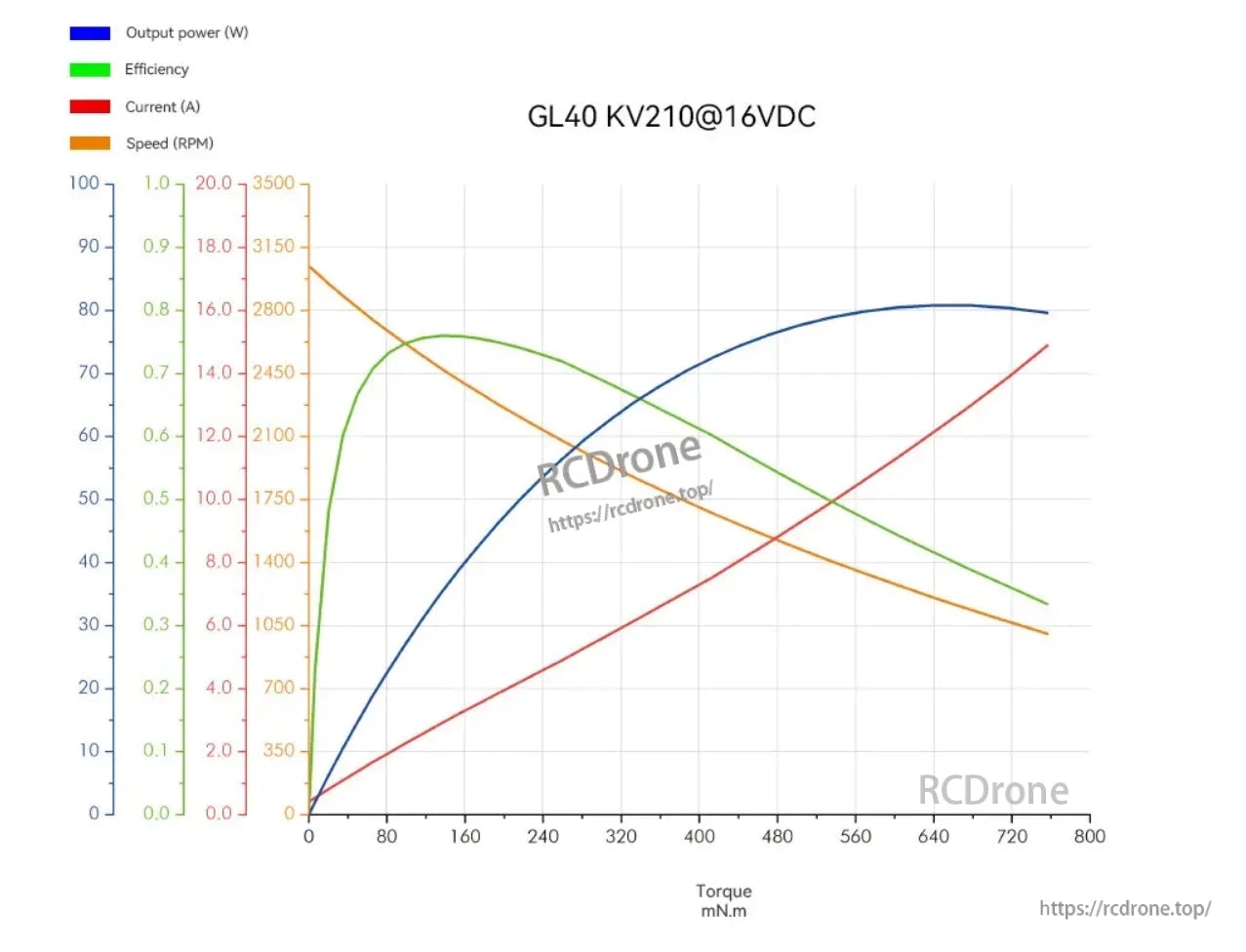

CubeMars GL40 KV210@16VDC motor 性能：輸出功率、效率、電流和速度與扭矩的關係圖。效率在約 80 mN.m 時達到峰值，並且在較高的扭矩下輸出功率達到 80W。

小型設計，配備較大空心軸。低齒槽和能耗。GL系列電機適用於高端雲台系統、自動駕駛，確保持續平穩的體驗。型號：GL100、GL80、GL60、GL40、GL35、GL30。

IP45防水、防塵無人機雲台電機，自動駕駛系統。

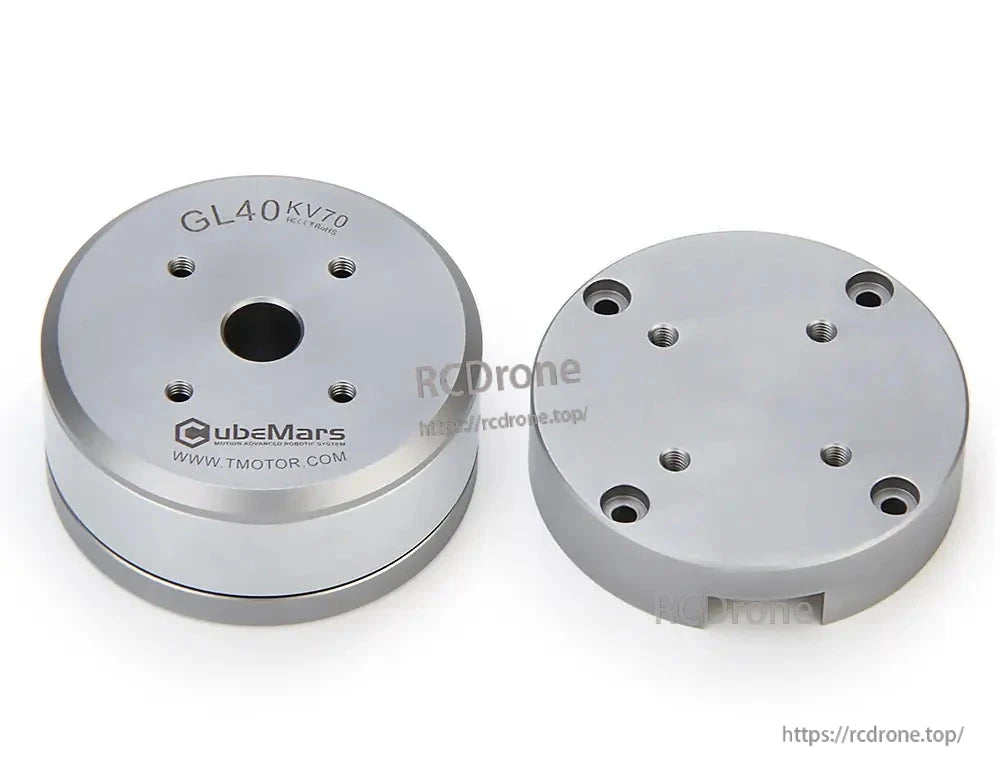

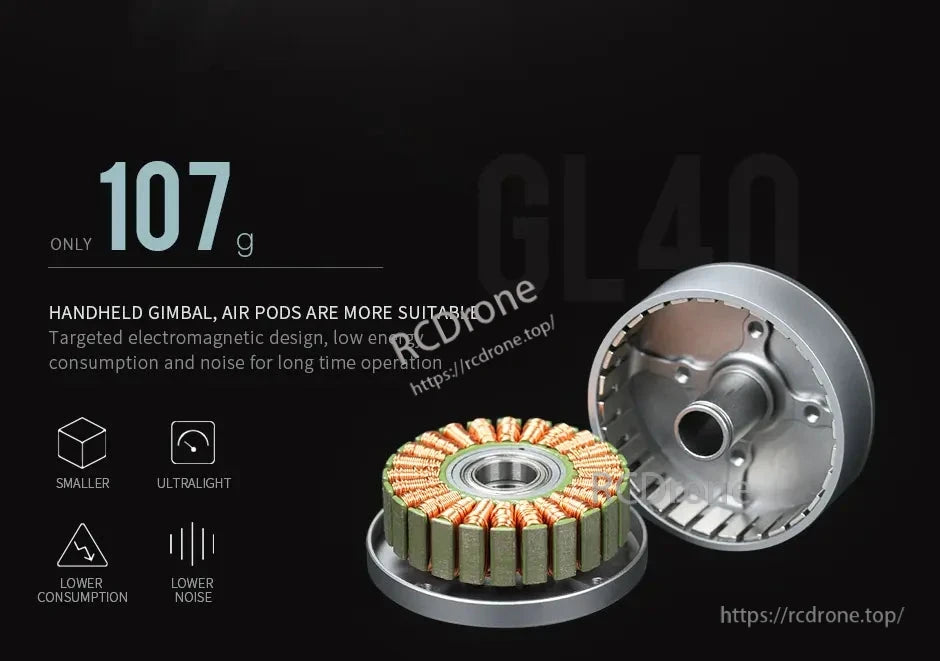

CubeMars GL40 KV70無刷雲台電機：107克，更小，更輕，低能耗，低噪音。非常適合手持雲台和空中耳機。

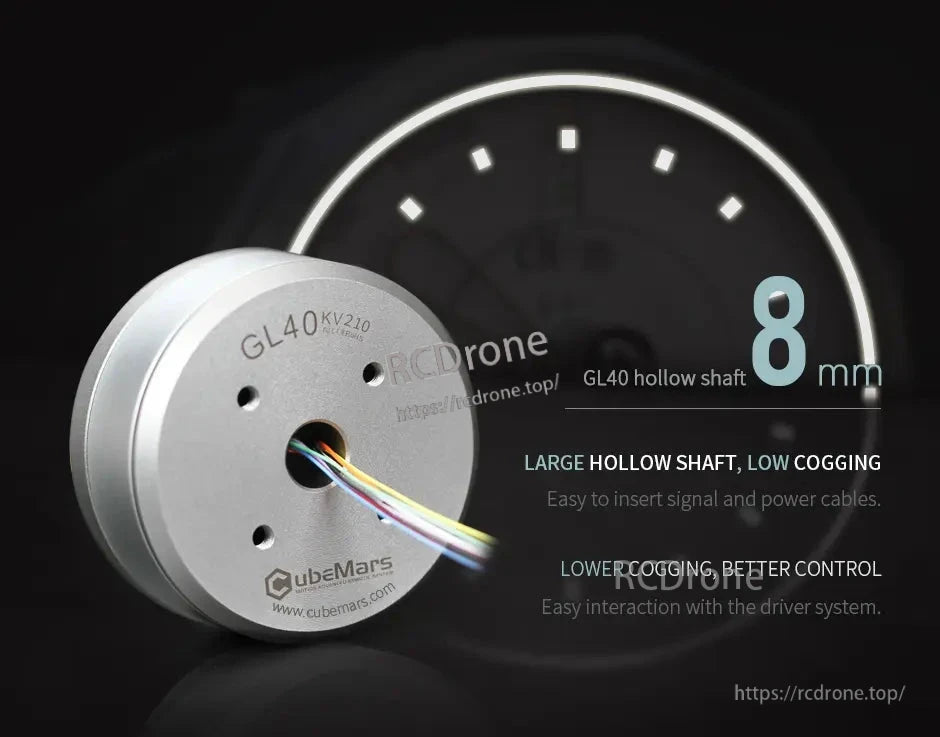

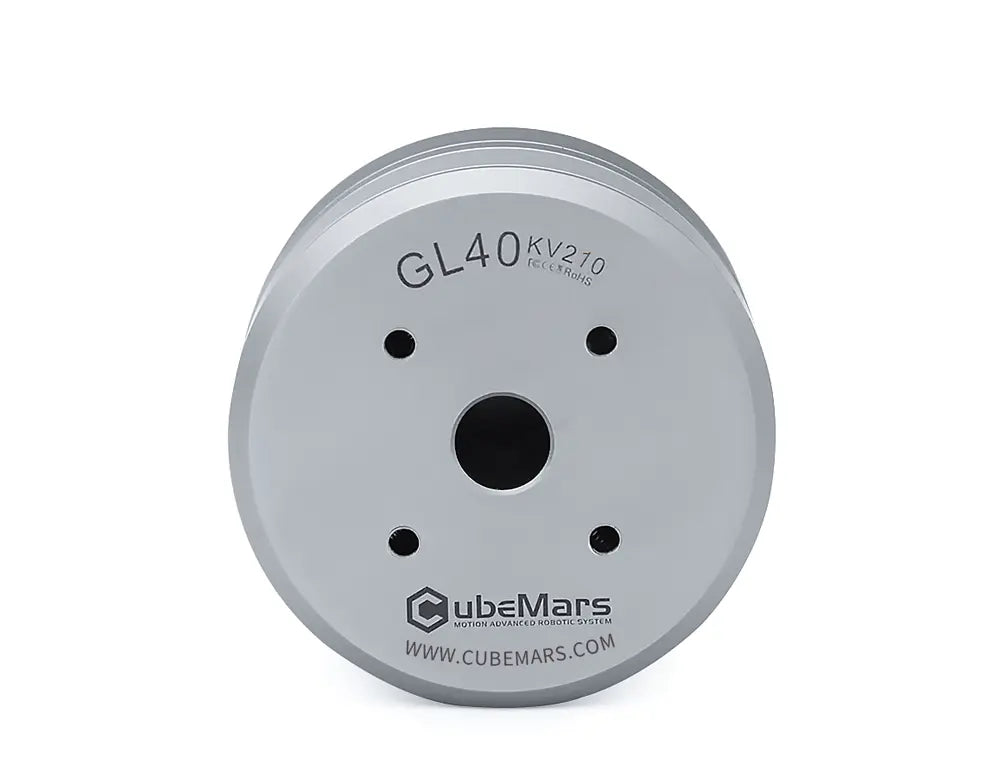

GL40 KV210電機提供8mm中空軸，低齒槽，易於插入電纜，並改善控制以實現平穩的驅動系統集成。

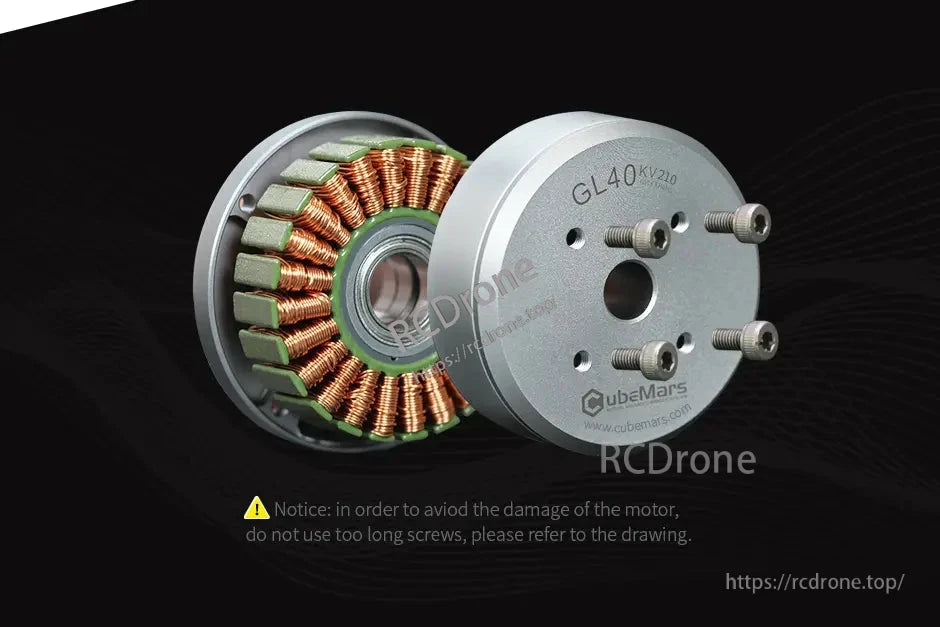

CubeMars GL40 KV210無刷雲台電機，配有定子和轉子，警告不要使用過長的螺絲。

CubeMars GL40 KV70無刷雲台電機：16V，11.2W，0.25Nm扭矩，1.62A電流，430 RPM速度，0.5Nm峰值扭矩，3。3A 峰值電流，1015 無負載 RPM，4500 mΩ 電阻，1800 μH 電感，14 對極，107g 重量，φ46.5*21.5mm 尺寸。
