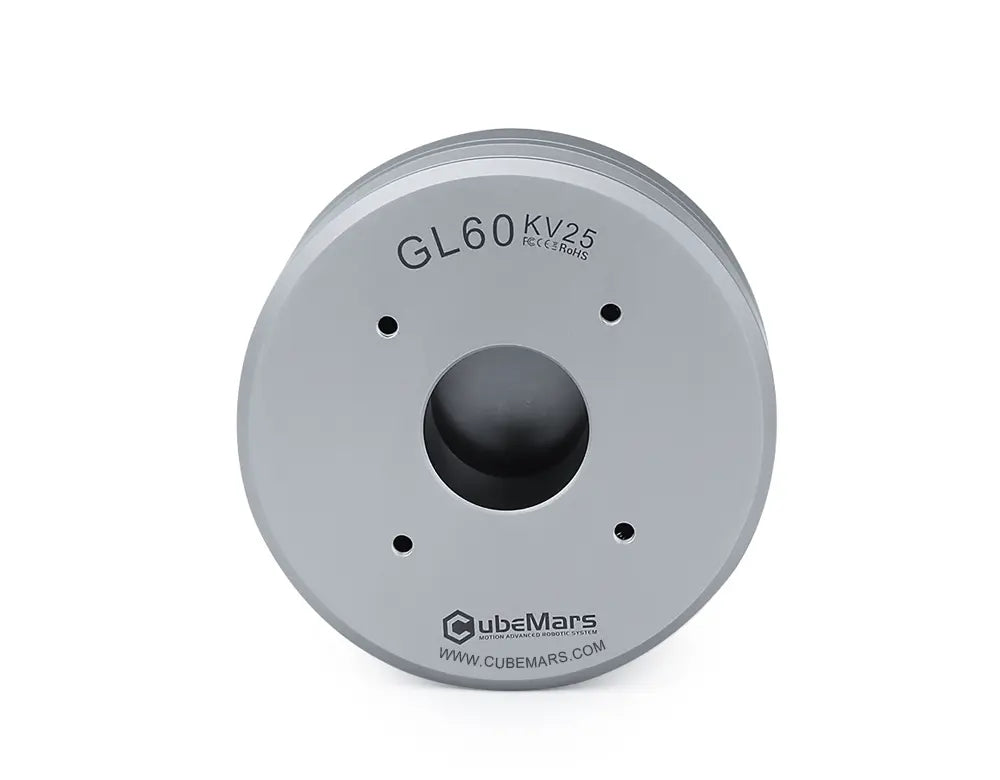

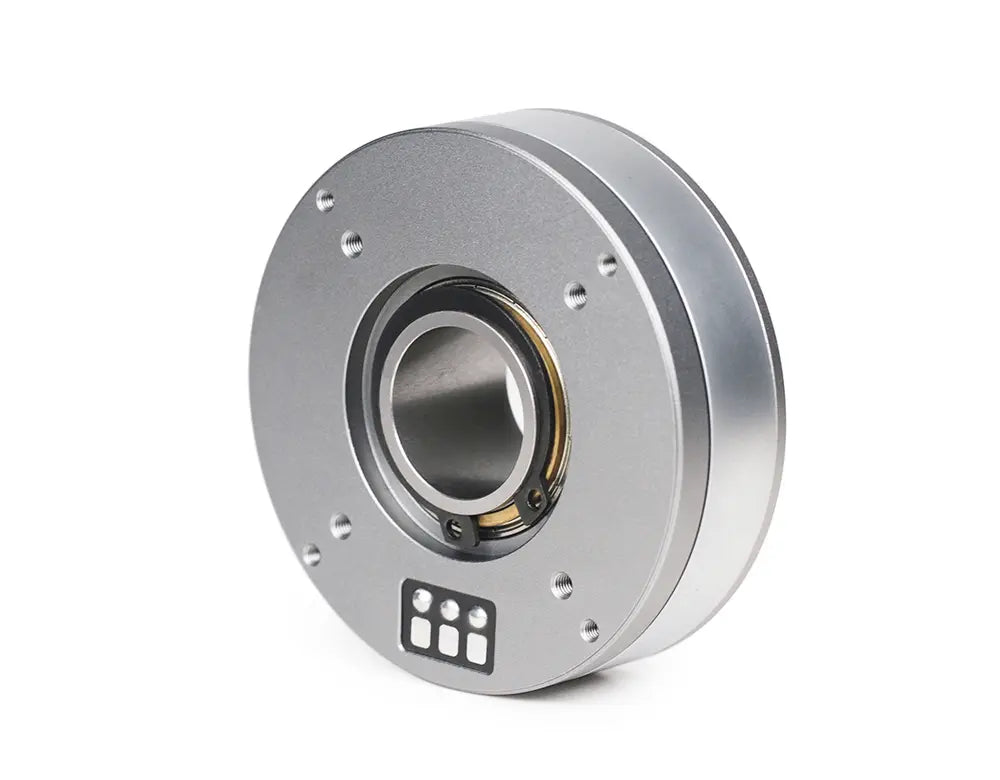

CubeMars GL60 KV25 無刷雲台馬達 – 大中空軸、低齒槽效應、超輕量、IP45防水

CubeMars GL60 KV25 無刷直流雲台馬達專為高端雲台系統、雷達平台、空中吊艙和自動駕駛設備而設計。具備大直徑 20 mm 中空軸，便於信號和電源電纜的布線，這款馬達提供低齒槽扭矩、卓越的平滑度和高精度，適用於專業穩定應用。其緊湊的 69 mm 外徑和超輕 230 g 重量使其非常適合手持雲台、無人機載荷和長時間操作。IP45 防水防塵等級確保在多樣環境中的耐用性。

主要特點

1. 低齒槽扭矩 – 優化的電磁設計減少扭矩波動，確保精確和平滑的雲台控制。

2. 大中空軸 (20 mm) – 便於在複雜設置中管理信號和電源線的電纜。

3. 緊湊且輕巧 – 僅重230克，完美適用於移動和空中應用。

4. 高效且安靜的運行 – 低能耗和降低噪音，延長運行時間。

5. 耐用保護 – IP45等級的防水和防塵設計，確保在挑戰性條件下的可靠性能。

6. 廣泛應用 – 與AlexMos雲台控制器兼容，適用於雲台、雷達、無人機吊艙、LiDAR掃描儀和自主導航系統。

---

規格

一般規格

---

電氣參數 (KV25)

---

技術圖紙尺寸

• 外徑：69 毫米

• 安裝孔：4 × M3（P.C.D. 40 毫米）和 4 × M2.5（P.C.D. 50 毫米）

• 中空軸：20 毫米直徑

• 厚度：22。3 mm

---

應用

• 專業三軸穩定器系統

• 手持相機穩定器

• 無人機及載荷穩定

• 雷達和激光雷達掃描系統

• 自動駕駛導航模組

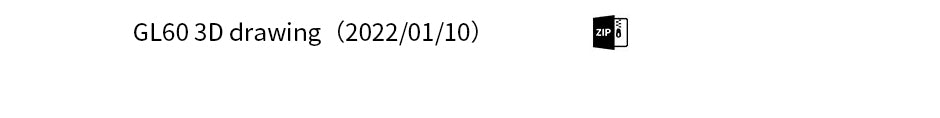

手動下載

詳細資訊

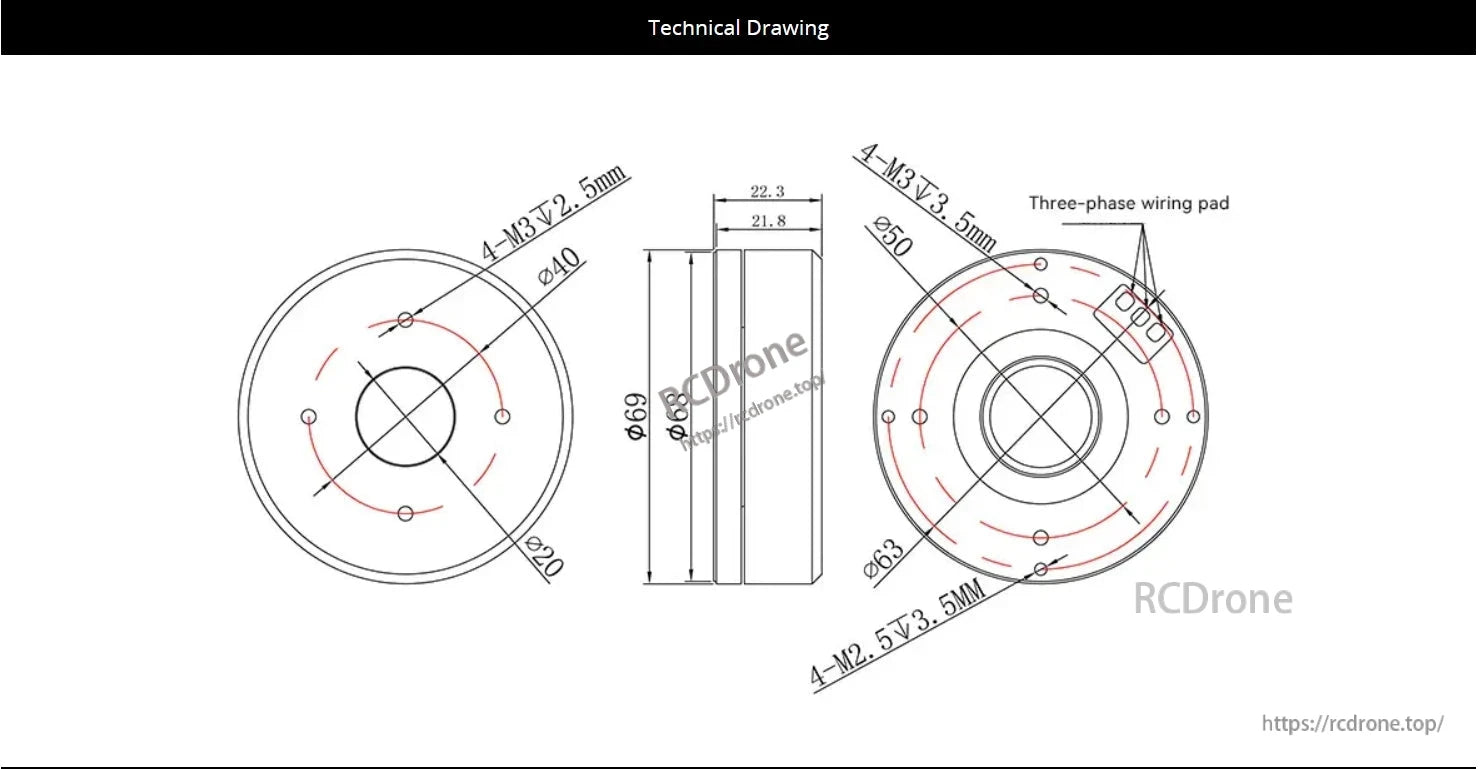

GL60 KV25 無刷穩定器馬達尺寸及接線板詳細資訊。

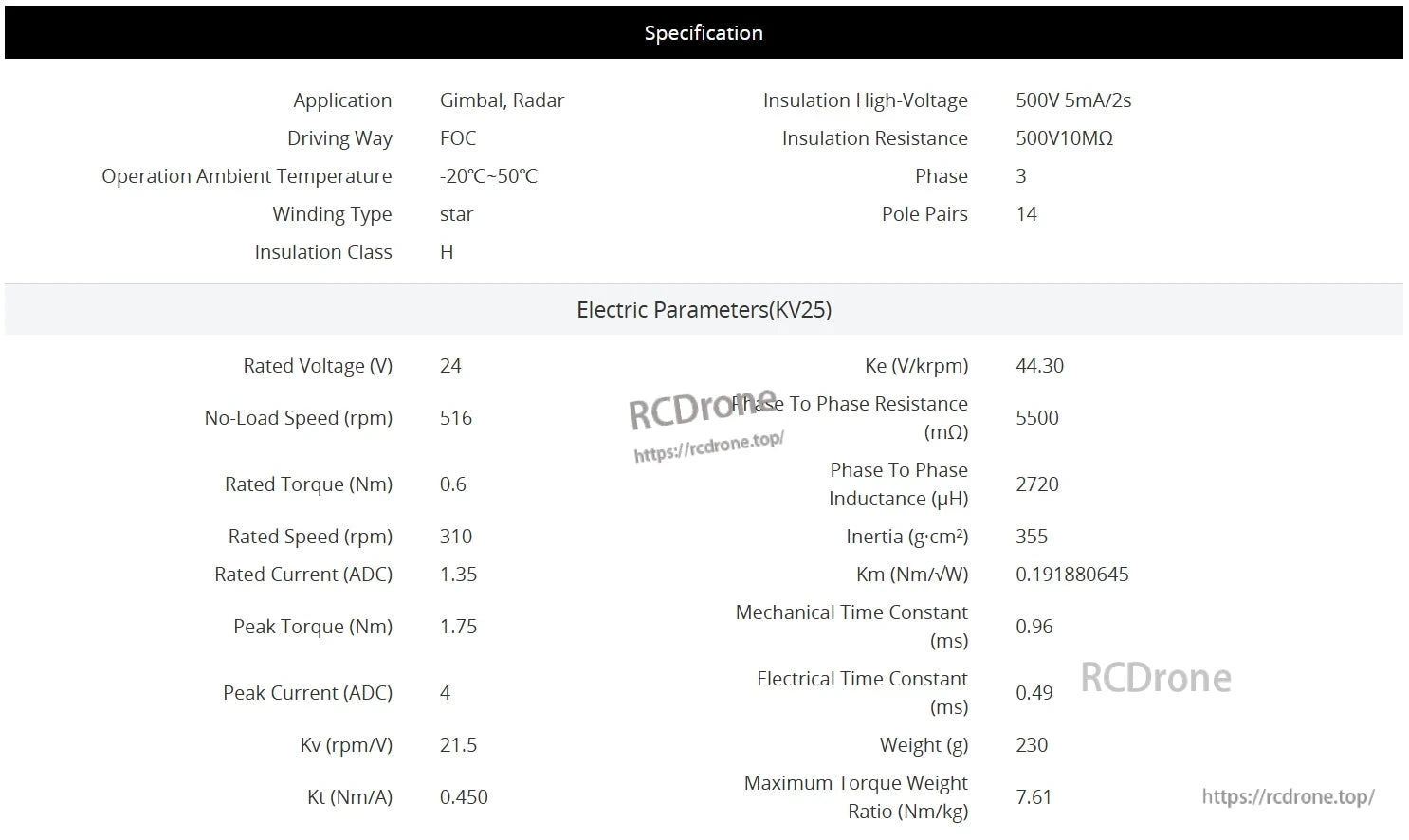

CubeMars GL60 KV25 無刷穩定器馬達：24V，516 RPM 空載，0.6 Nm 額定扭矩，1.35 ADC 電流，355 g·cm² 慣性，230g 重量，適用於穩定器和雷達應用，具備 H 級絕緣。

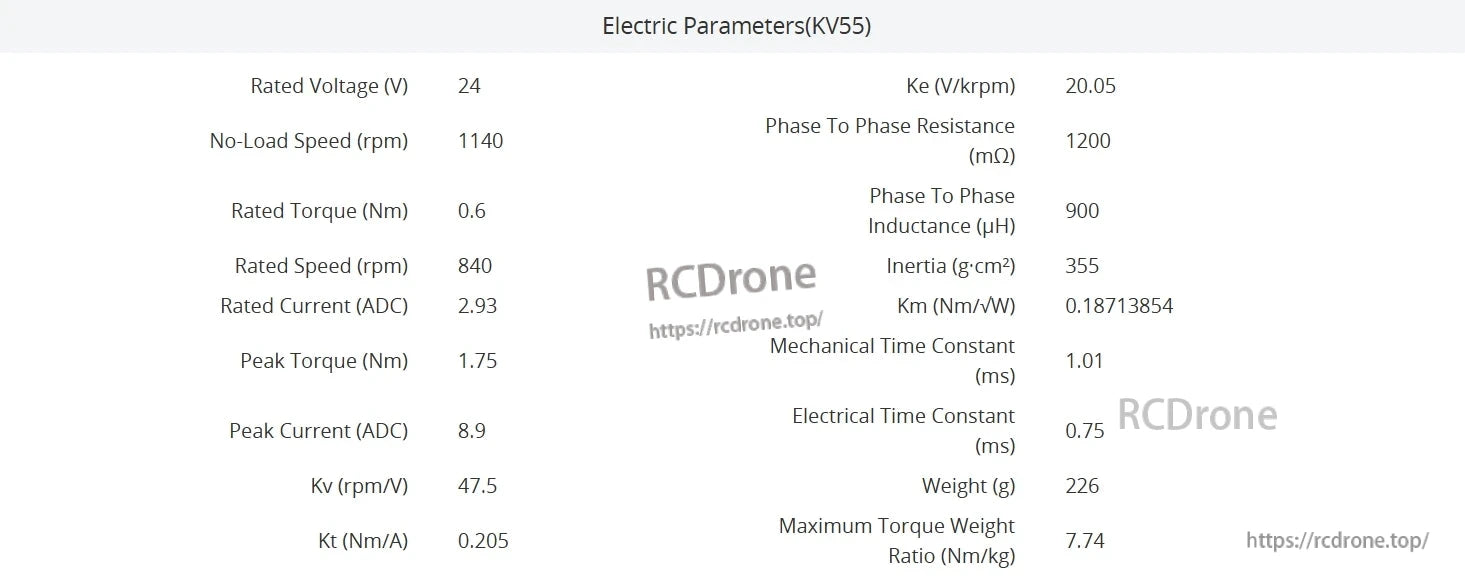

CubeMars GL60 KV25 馬達規格：24V，空載1140 rpm，額定840 rpm，扭矩0.6 Nm，電流2.93 ADC，47.5 rpm/V Kv，0.205 Nm/A Kt，重量226g，最大扭矩與重量比7.74 Nm/kg。

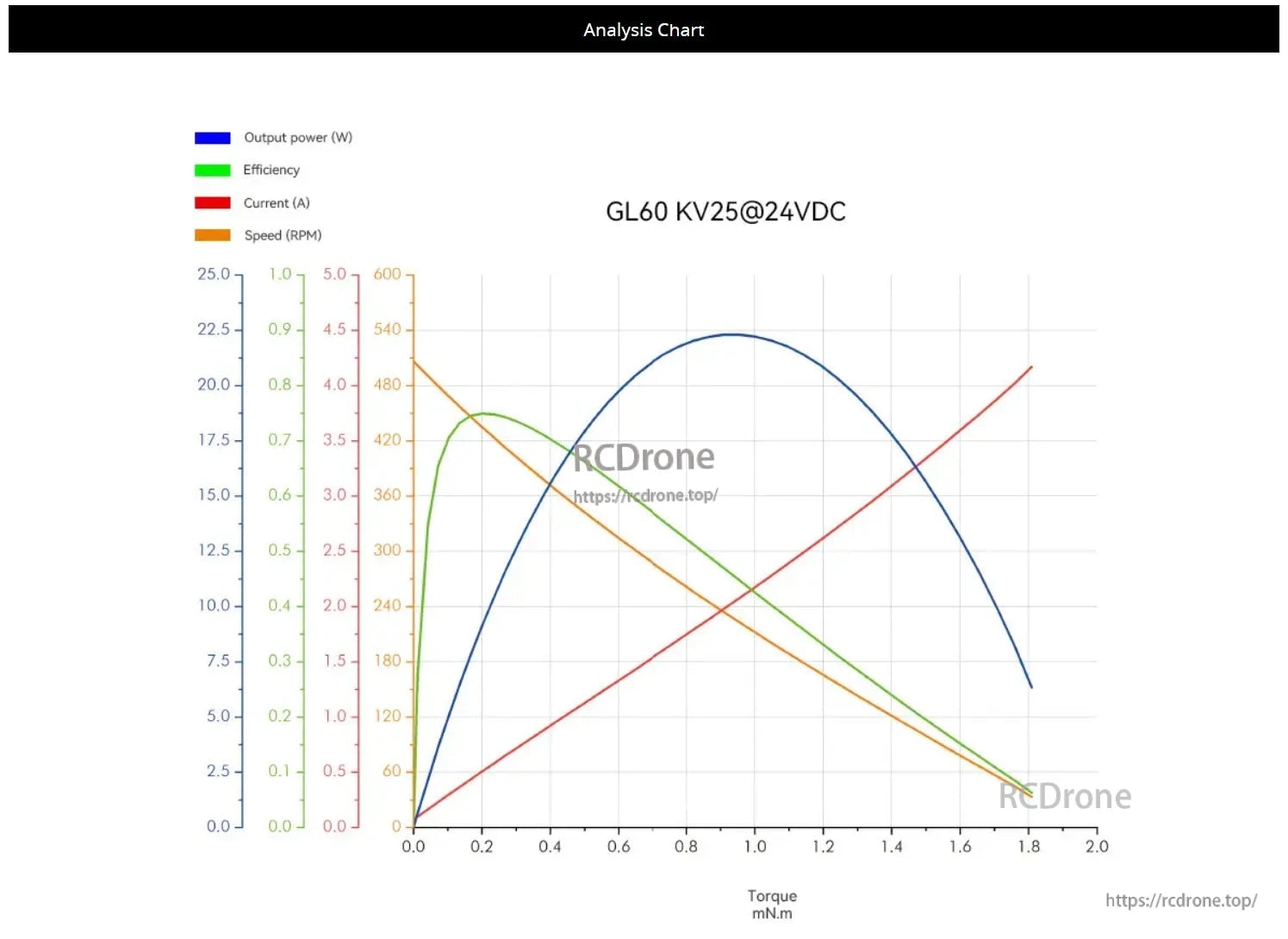

CubeMars GL60 KV25@24VDC motor 分析圖表。顯示輸出功率、效率、電流和速度與扭矩的關係。中等扭矩時達到峰值功率，效率早期達到峰值，速度隨扭矩減少。

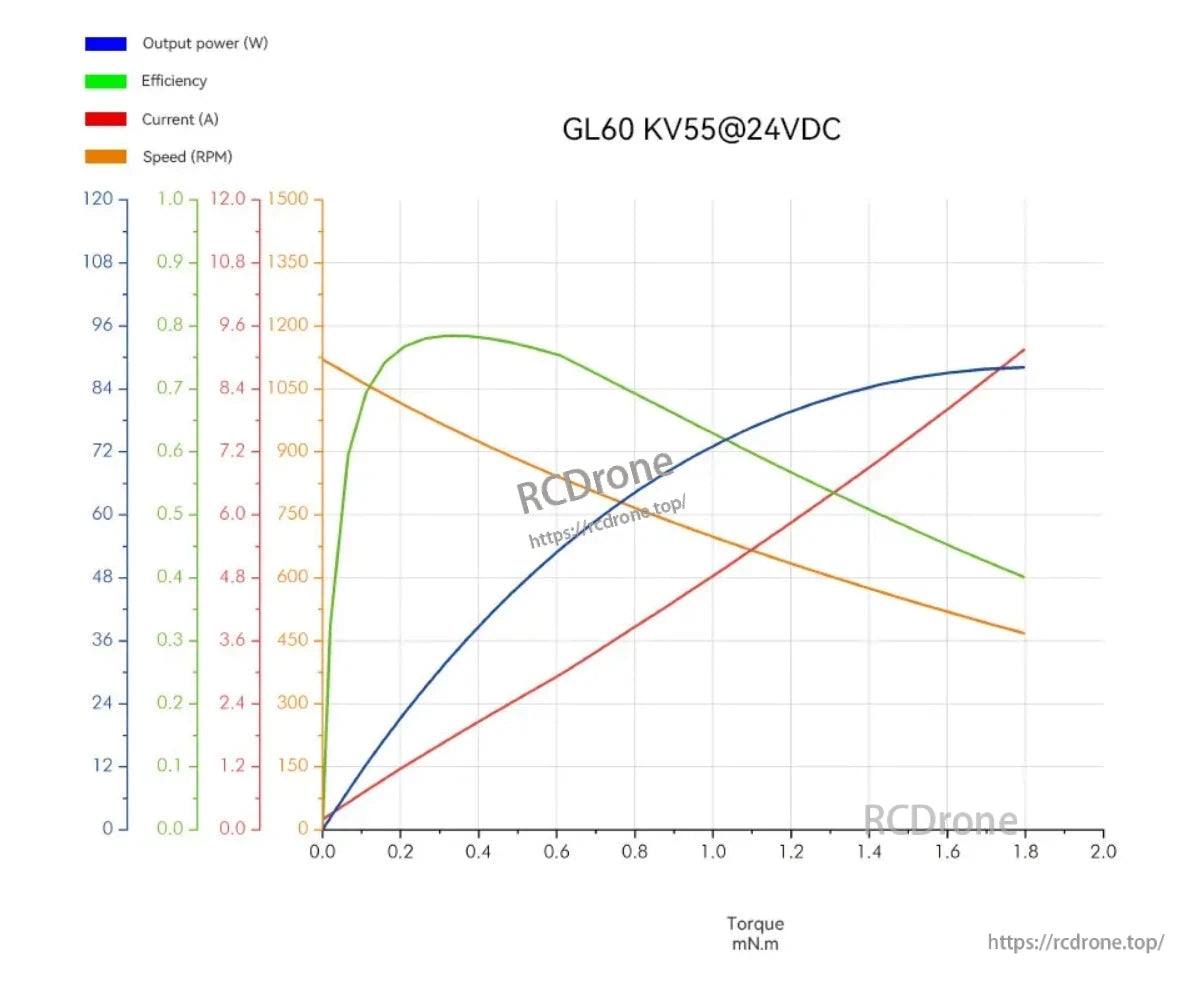

CubeMars GL60 KV55@24VDC motor 性能：輸出功率、效率、電流和速度與扭矩的關係圖。效率在約0.9時達到峰值，輸出功率線性增加至1.8 mN.m。

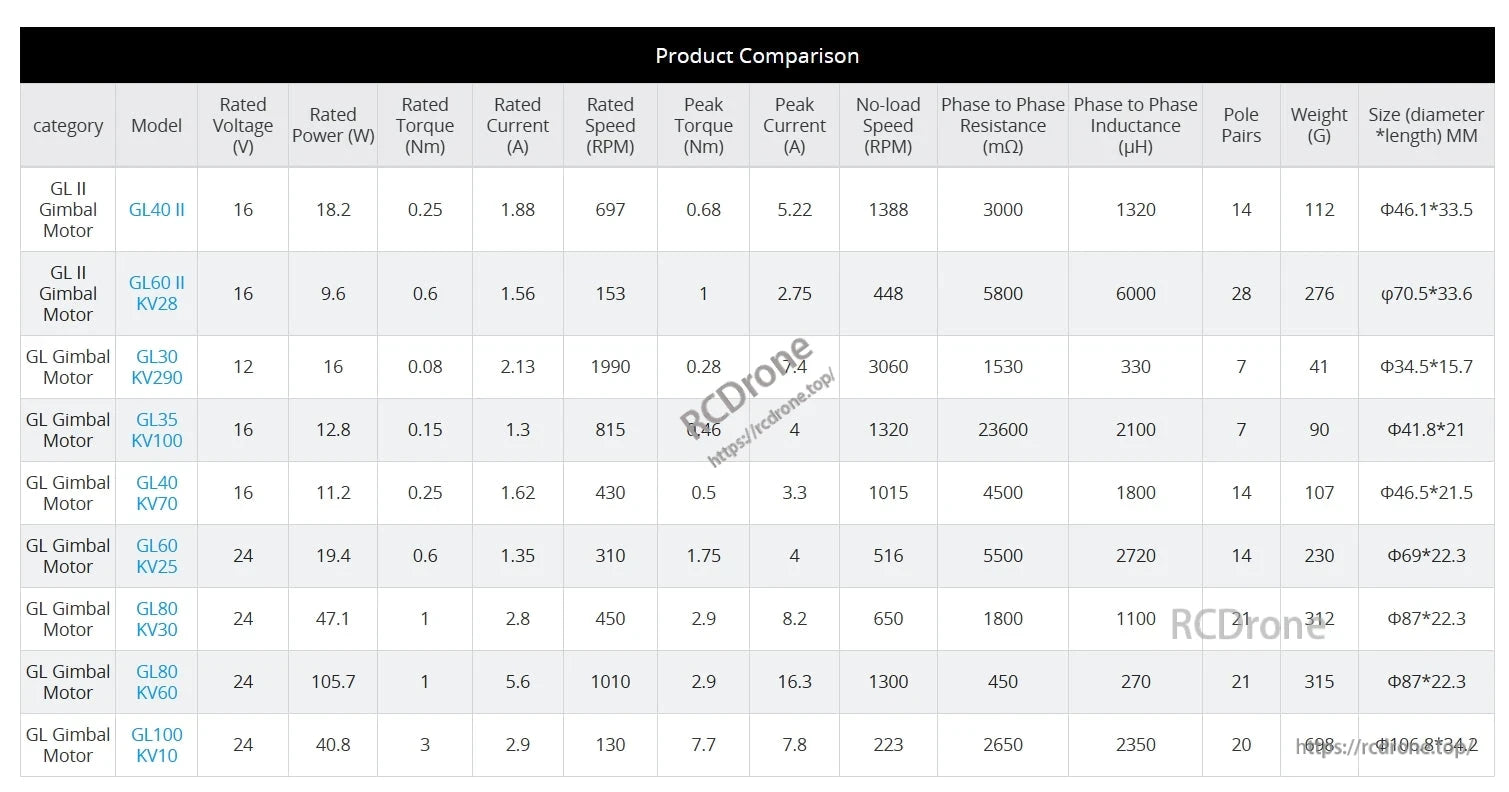

CubeMars GL60 KV25 無刷 雲台馬達：24V，19.4W，扭矩0.6Nm，電流1.35A，速度310 RPM，峰值扭矩1.75Nm，峰值電流4A，516空載RPM，5500 mΩ電阻，2720 μH電感，14對極，重量230g，尺寸69x22.3mm。

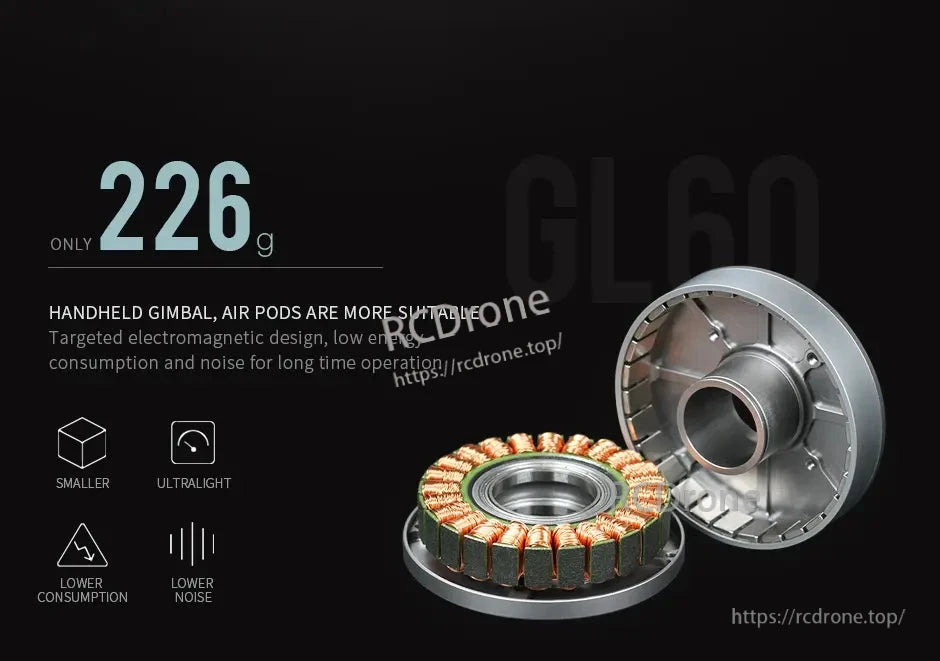

CubeMars GL60 KV25 無刷雲台馬達：226克，更小，更輕，低耗能，低噪音。非常適合手持雲台和具有針對性電磁設計的空中耳機。

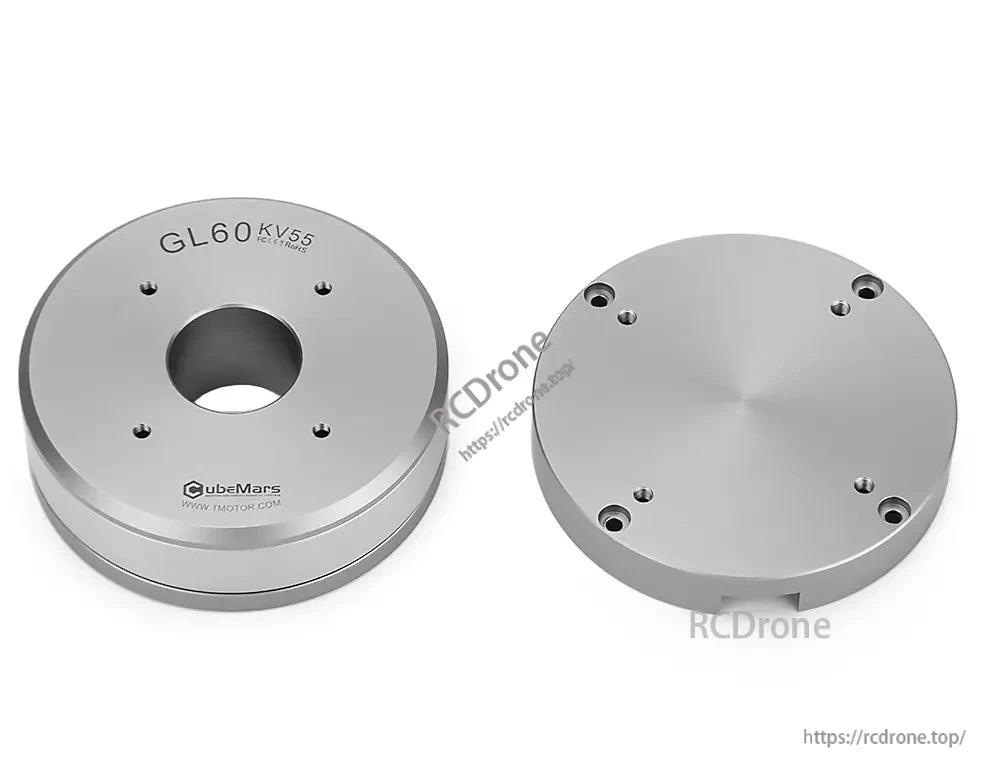

GL60 KV25 無刷雲台馬達提供緊湊設計、大型中空軸、低齒槽和能效。非常適合高端雲台和自動駕駛應用，確保平穩運行。

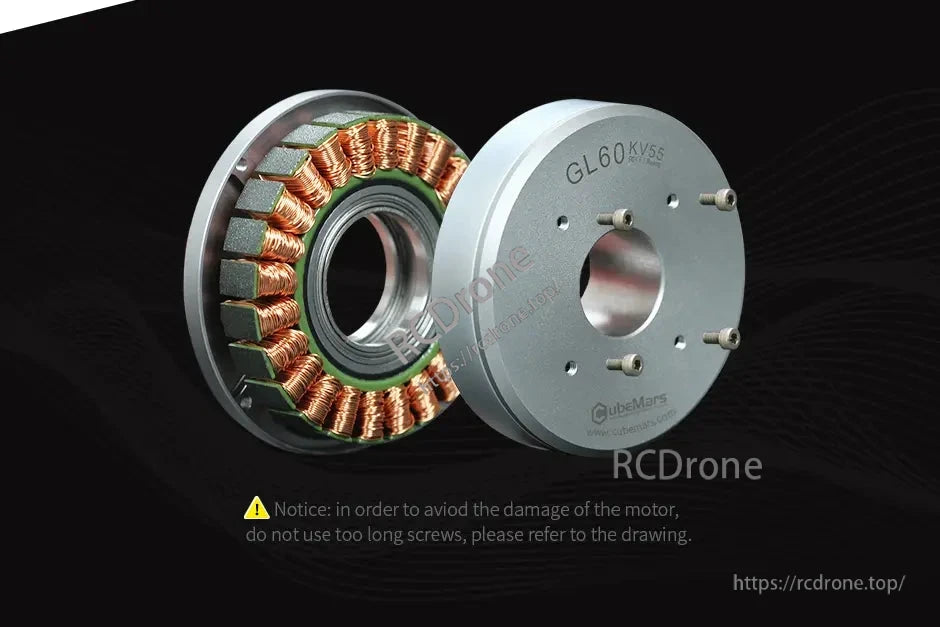

CubeMars GL60 KV55 馬達附警告：避免使用過長的螺絲以免損壞。

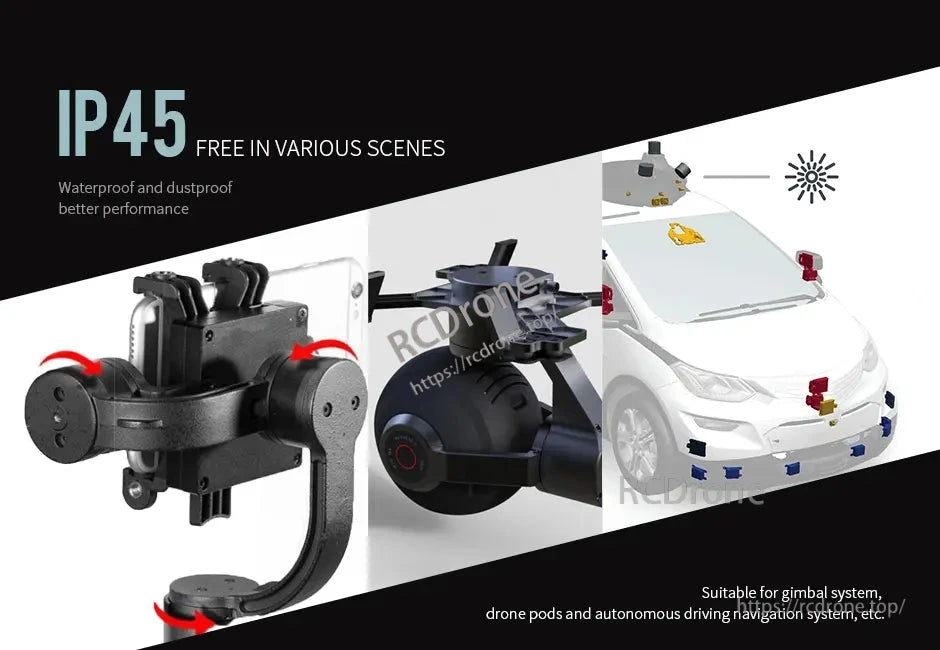

IP45 防水、防塵雲台馬達，適用於無人機、汽車和導航系統。

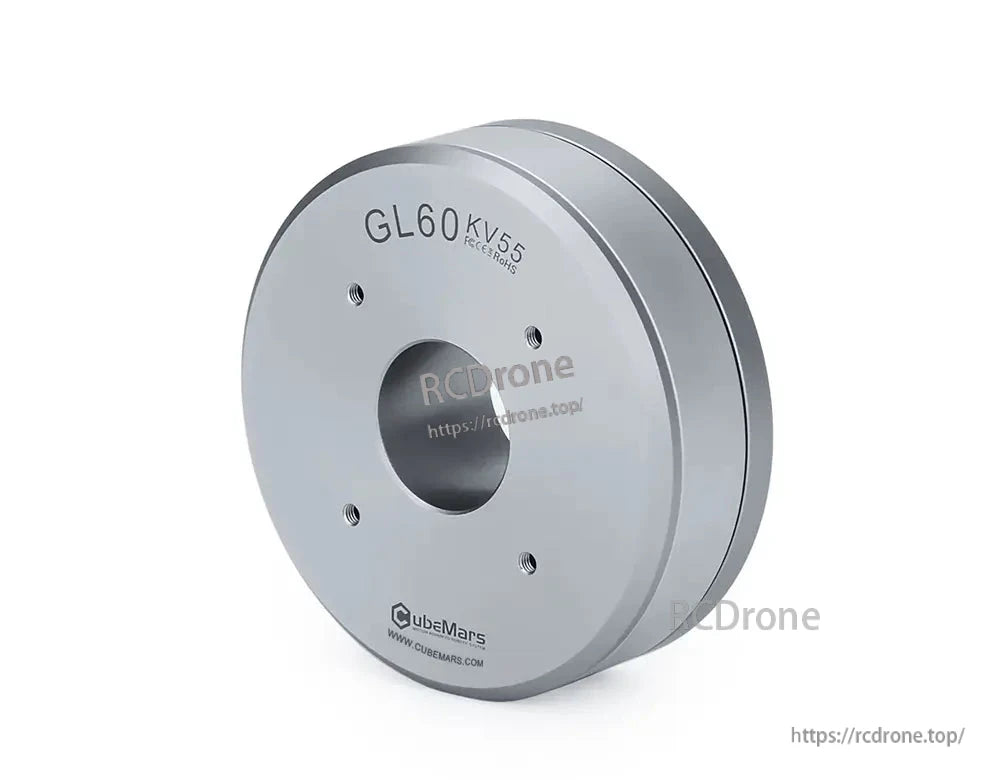

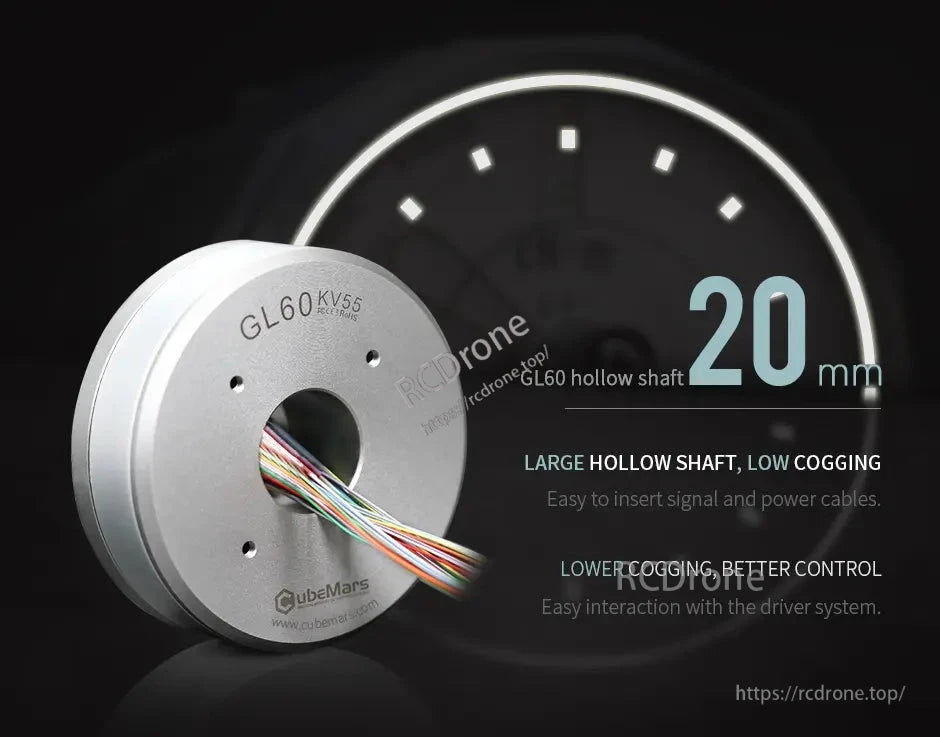

CubeMars GL60 KV55 馬達配備20mm中空軸。大型中空軸，低齒槽，便於電纜插入，並與驅動系統實現更好的控制。
