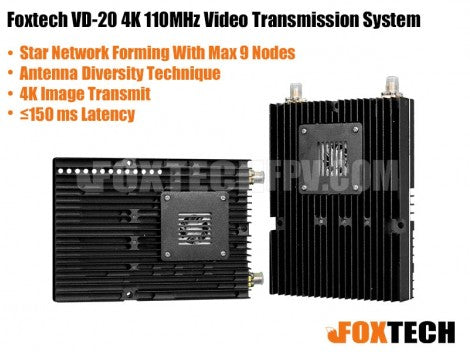

VD-20 / VD-150 採用天線分集技術,是一款110 MHz、80 Mbps、20 km / 150 km 範圍視訊發射器,具有小型體積小、低功耗、高靈敏度、高衍射穿透、超穩定、高解析度。
80 Mbps 最大傳輸速率允許 4K 影像傳輸,20 公里結束時仍有 50 Mbps(VD-20 版本)。
頻寬高達110 MHz,工作頻寬可以在1.4、3、5、10、20、40 MHz之間選擇。視訊發射器支援110M內自動跳頻,避免干擾。
天線分集技術(2 x 2 MIMO 模式),這表示同時有兩個資料流發送和接收資料。
此圖傳可以透過集線器連接最多9台天空端組成星型網絡,大大提高了其效能。
規格:
重量:240公克/475公克
頻率:1.4GHz-1.5GHz
頻寬:1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz/40 MHz(可設定)
EIRP:0-33dBm±2 / 0-40dBm±2
接收器靈敏度:1.4 GHz 3 MHz -106 dBm
調變:OFDM/QPSK/16QAM/64QAM
位元率:點對點最大 80 Mbps
範圍:地面到地面:≤3.6 km
地面到地面:≤ 5 km
延遲:乙太網路傳輸 ≤150 ms
UART≤20ms
網絡形成時間:≤5 s
天線:2*SMA
介面:ETH*1、Micro USB2.0
RS232 或 UART*1 (3.3 V TTL)
調試*1
參數配置:WEB 頁
電壓:24V±10%/2A
典型功耗:27±3 W; 60±6W
溫度:儲存:-40℃~+85℃
工作:-20℃~+70℃
亮點:
- 1420-1530 MHz 頻率
- 80 Mbps 點對點傳輸頻寬
- ≤150 ms 乙太網路傳輸延遲
- 星形網
- 天線分集技術
