規格
軸距:螺絲
使用:車輛和遙控玩具
升級零件/配件:適配器
工具用品:裝配類別
尺寸:1 英寸
遙控外設/設備:接收器
推薦年齡:14+y
推薦年齡:12+y
數量:1 個
原點
型號: GEPRC ELRS NanoSE接收器
材質: 金屬
四輪驅動屬性:組裝
車輛類型:直升機
認證:FCC
認證:WEEE
t2>認證:RoHS認證:CE
品牌名稱:GEPRC
總結

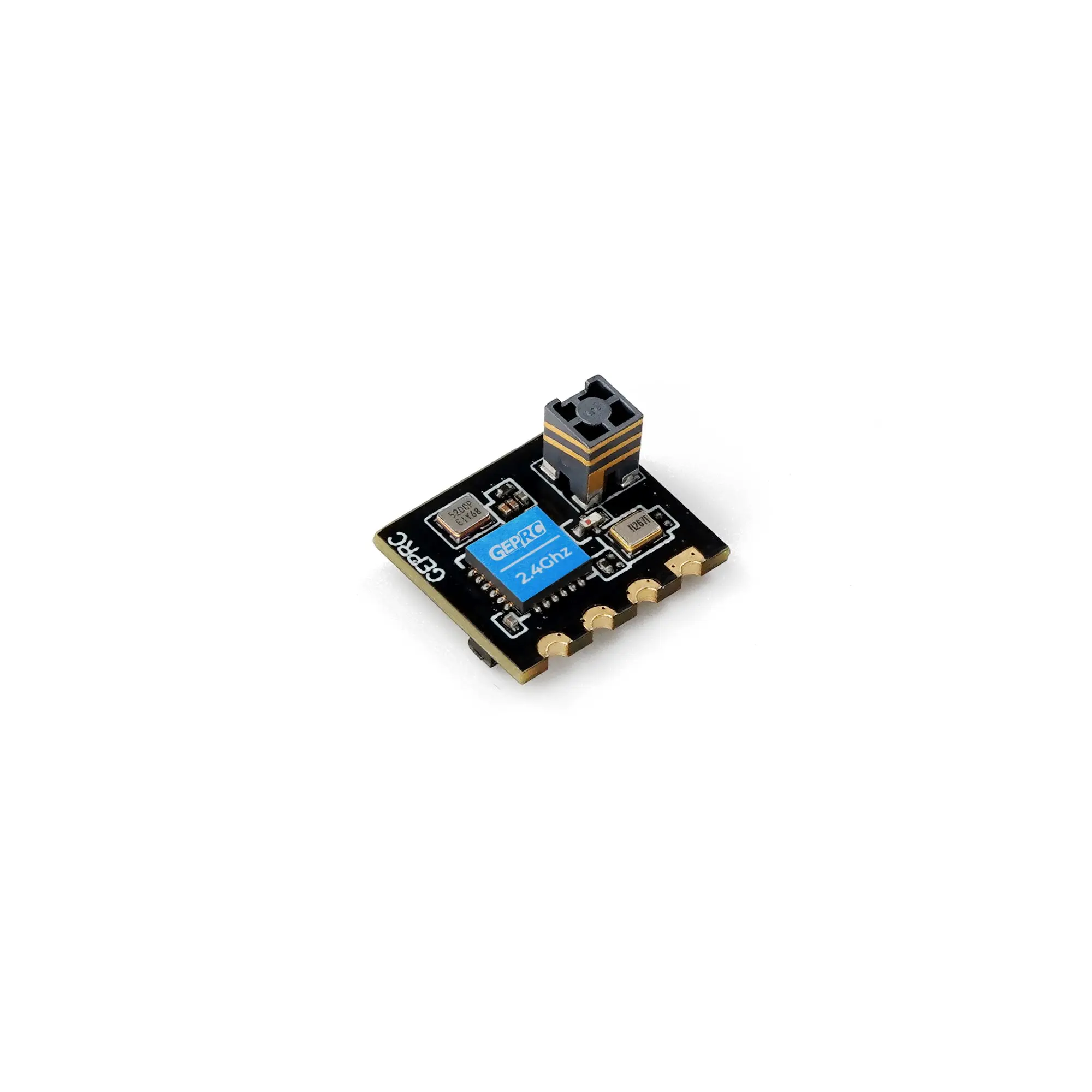

GEPRC ELRS NanoSE接收機是基於ExpressLRS開源項目開發的新一代遙控系統。 ExpressLRS 為遠程連接、低延遲和 500Hz 的最大刷新率設定了新標準。
GEPRC ELRS NanoSE 接收器的工作頻率為 2.4 GHz。與Nano接收器相比,NanoSE接收器採用了集成的SMD陶瓷天線,在保證信號接收的同時進一步縮小了體積,使其更適合在空間受限、重量輕的無人機上使用。
注:ELRS產品現發貨時已預刷 2.x 固件。 2.x 與 1.x 版本不兼容,因此您需要將發射機升級到 2.x 才能正確匹配頻率。
規格

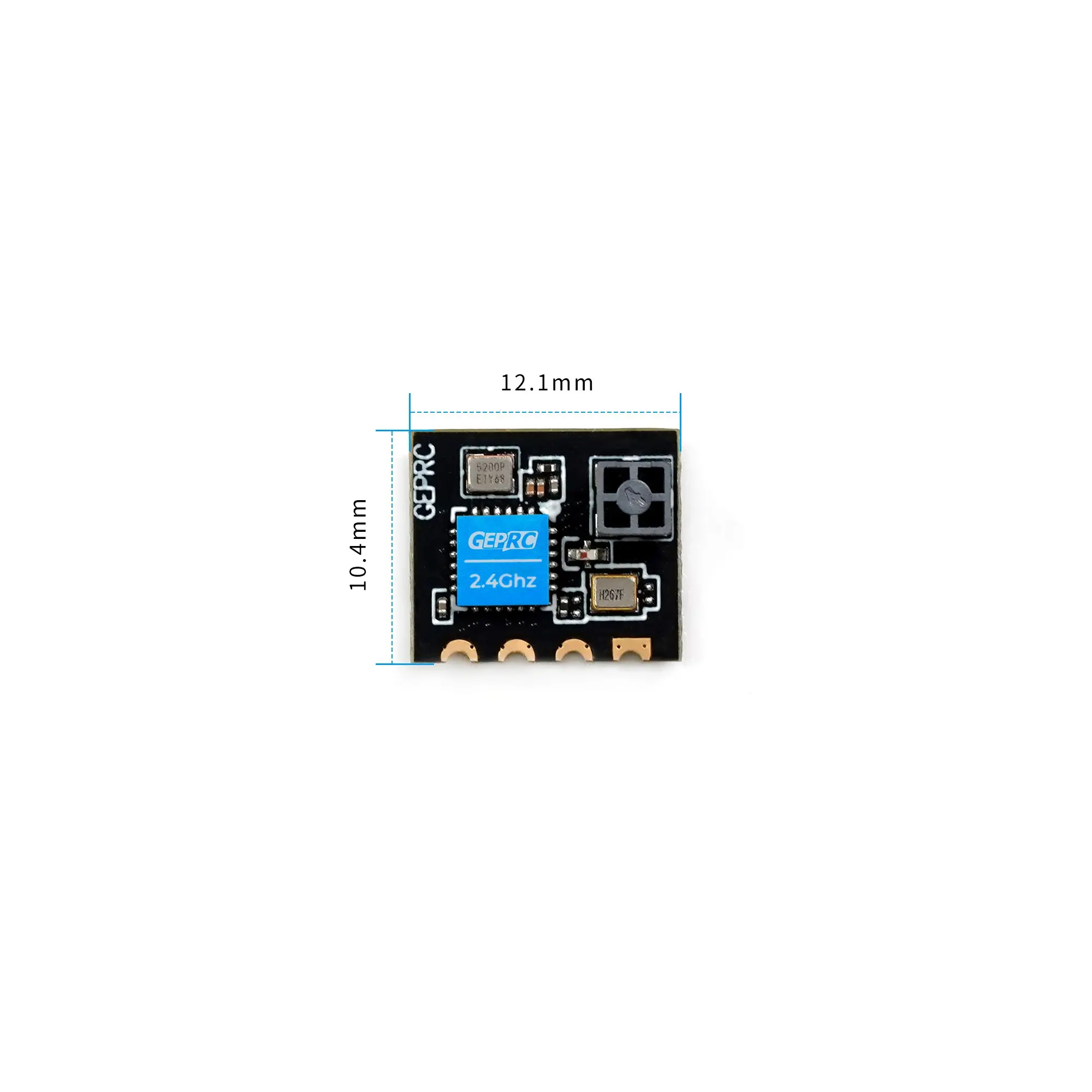

尺寸:12.1mm*10.4mm

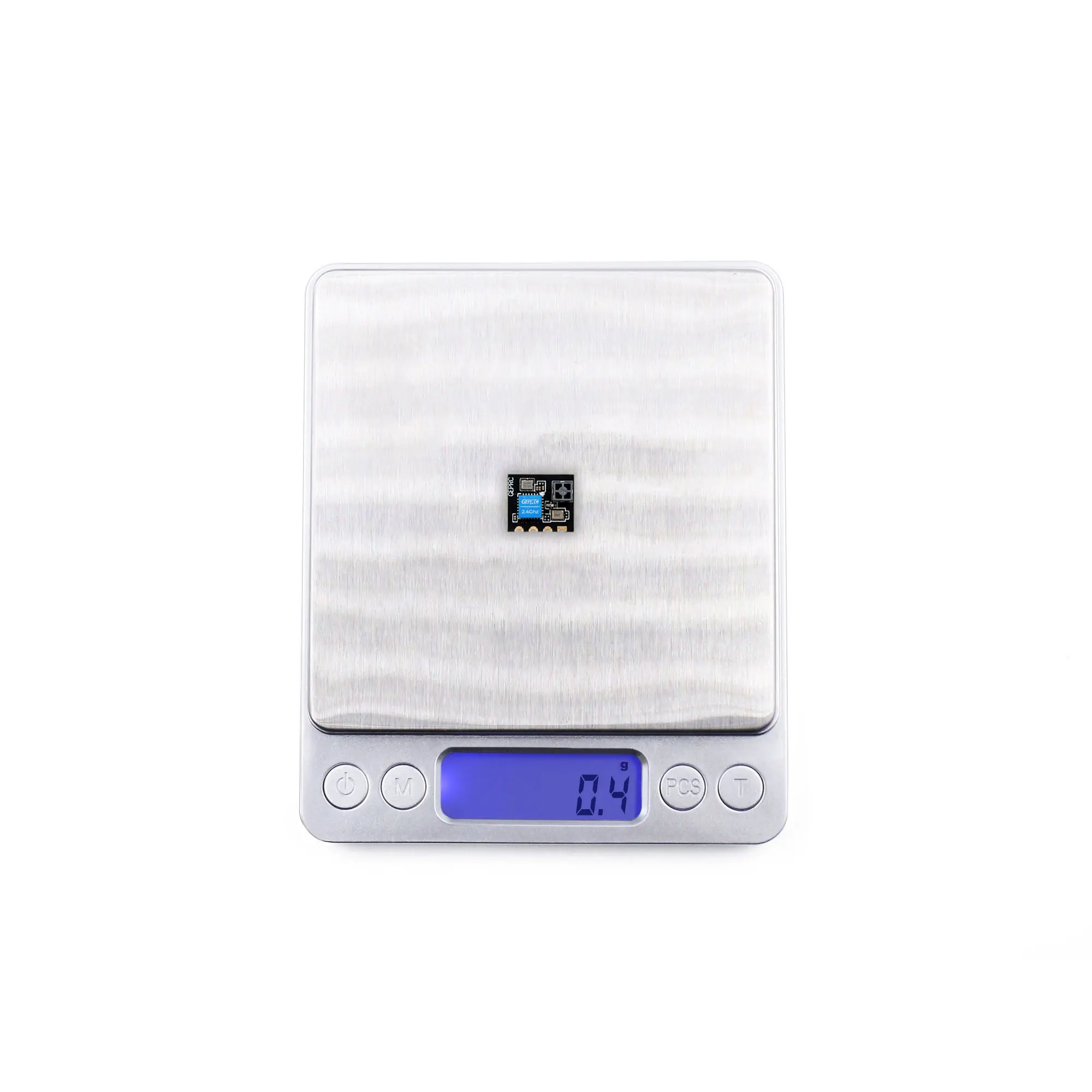

重量:0.4g
芯片:ESP8285,SX1281
頻段:2.4GHz ISM
刷新率:25Hz-500Hz
輸入電壓:5V
天線:集成SMD陶瓷天線
特點:
體積小
0.4g重量
WIFI升級固件
ELRS開源項目,遠程控制
集成SMD陶瓷天線
最大刷新率500Hz
操作很簡單

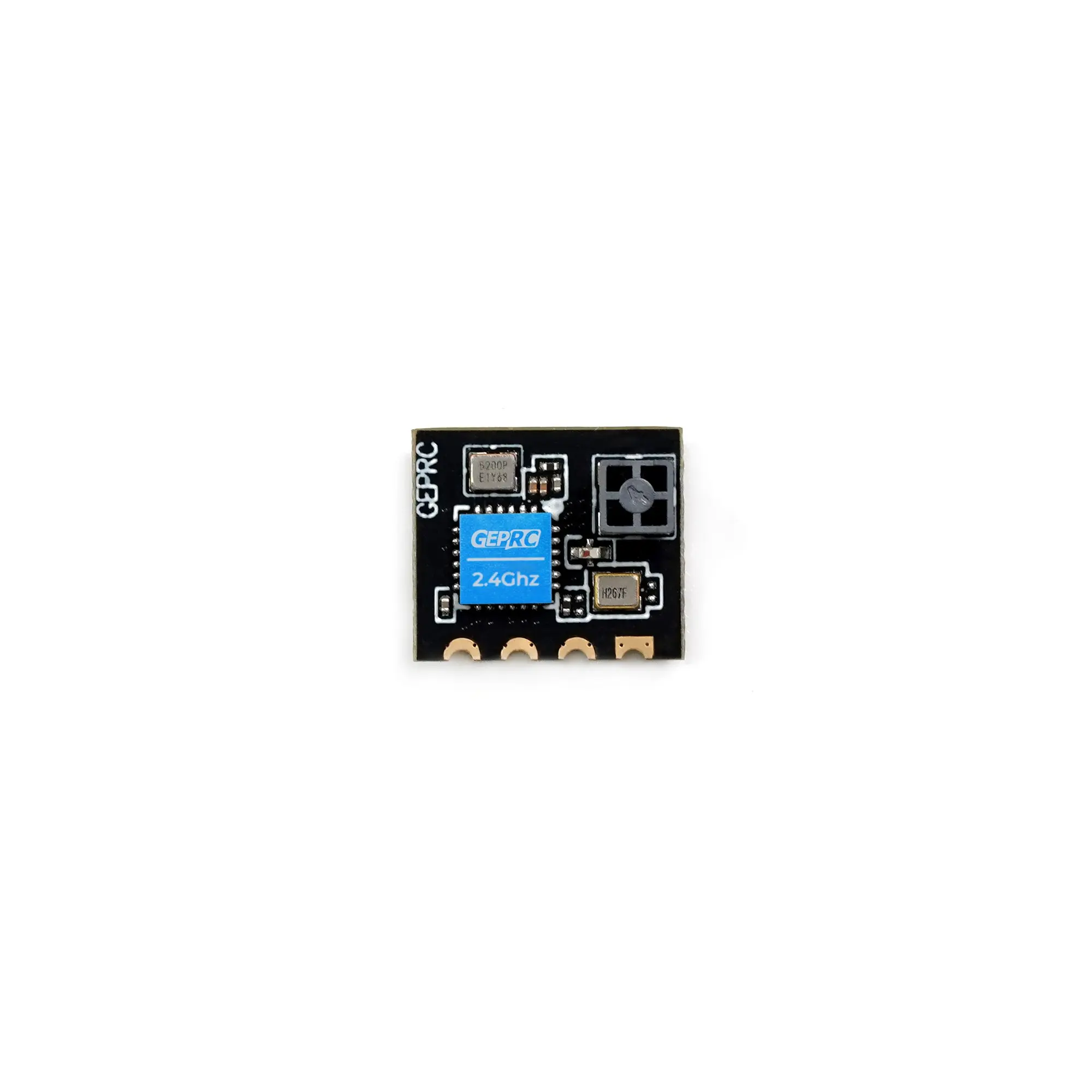

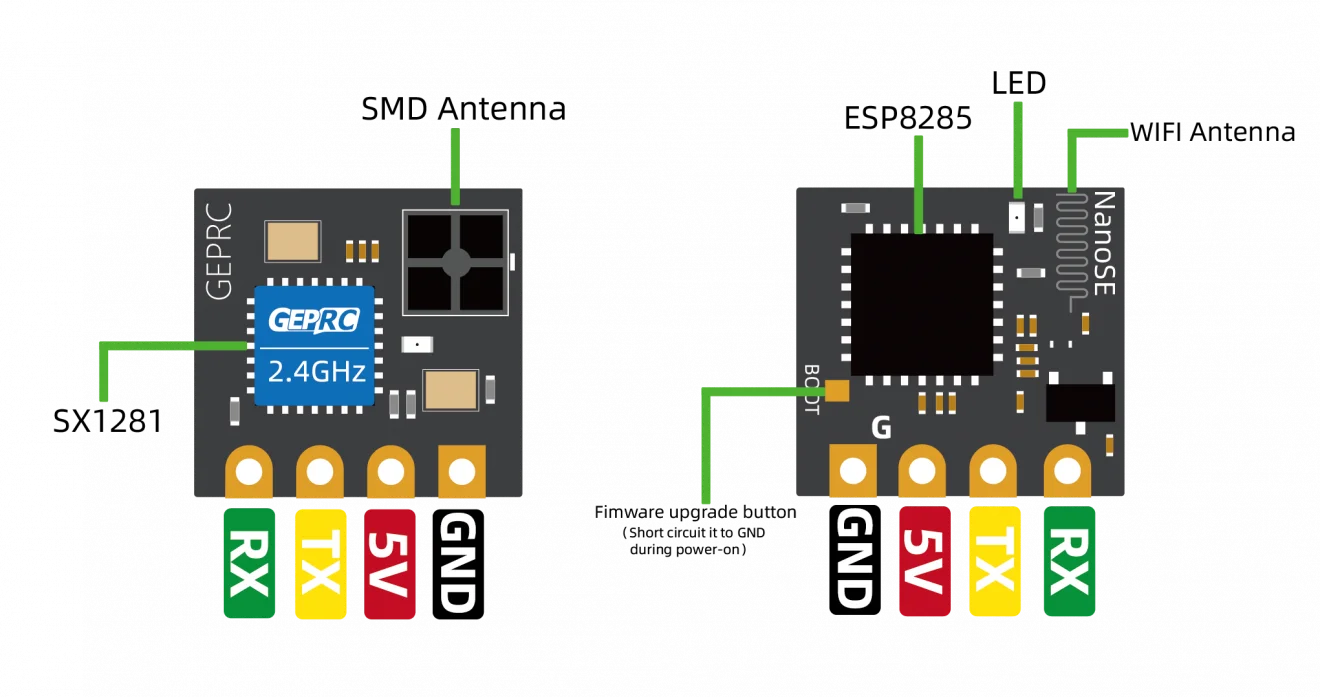

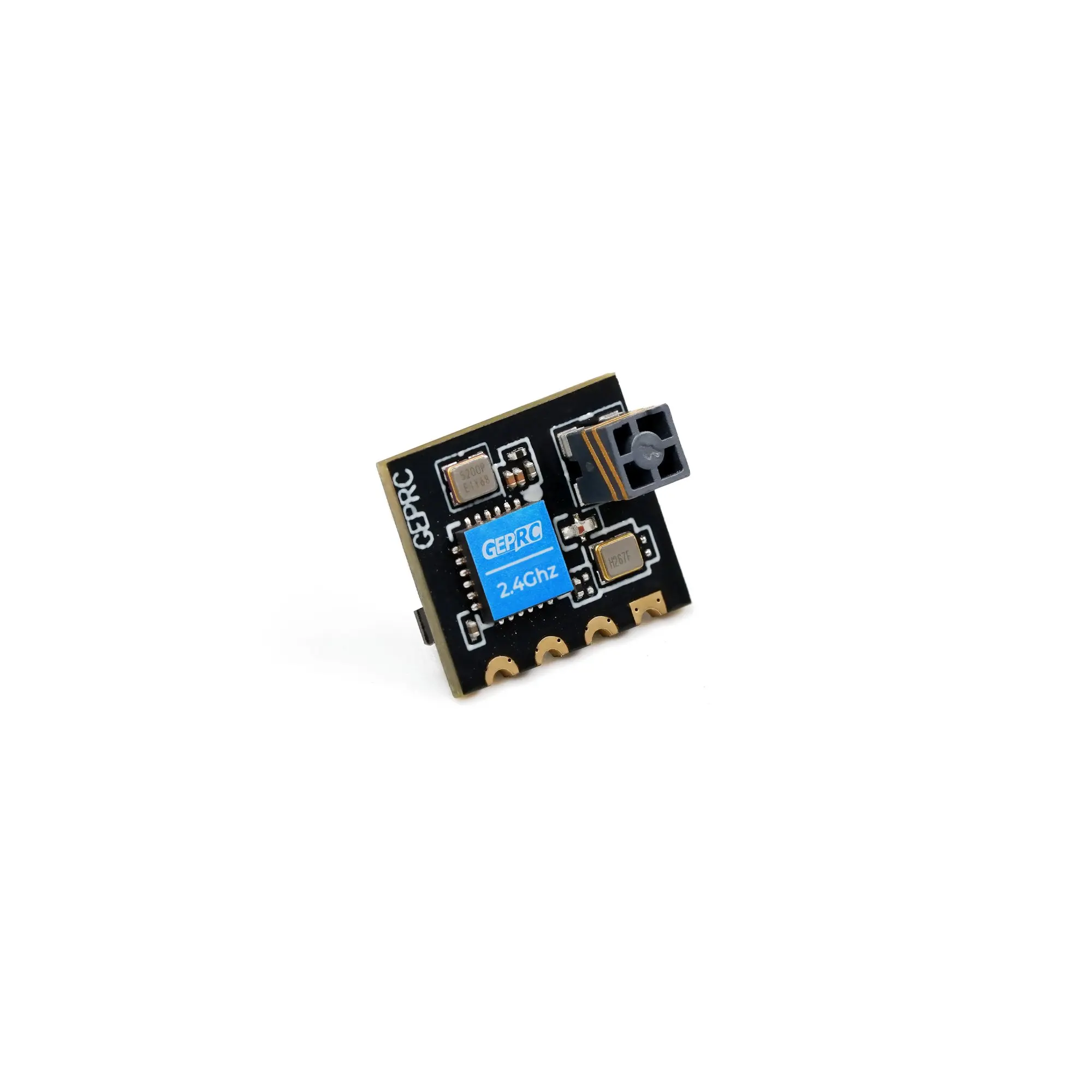

ELRS NanoSE 接收器圖

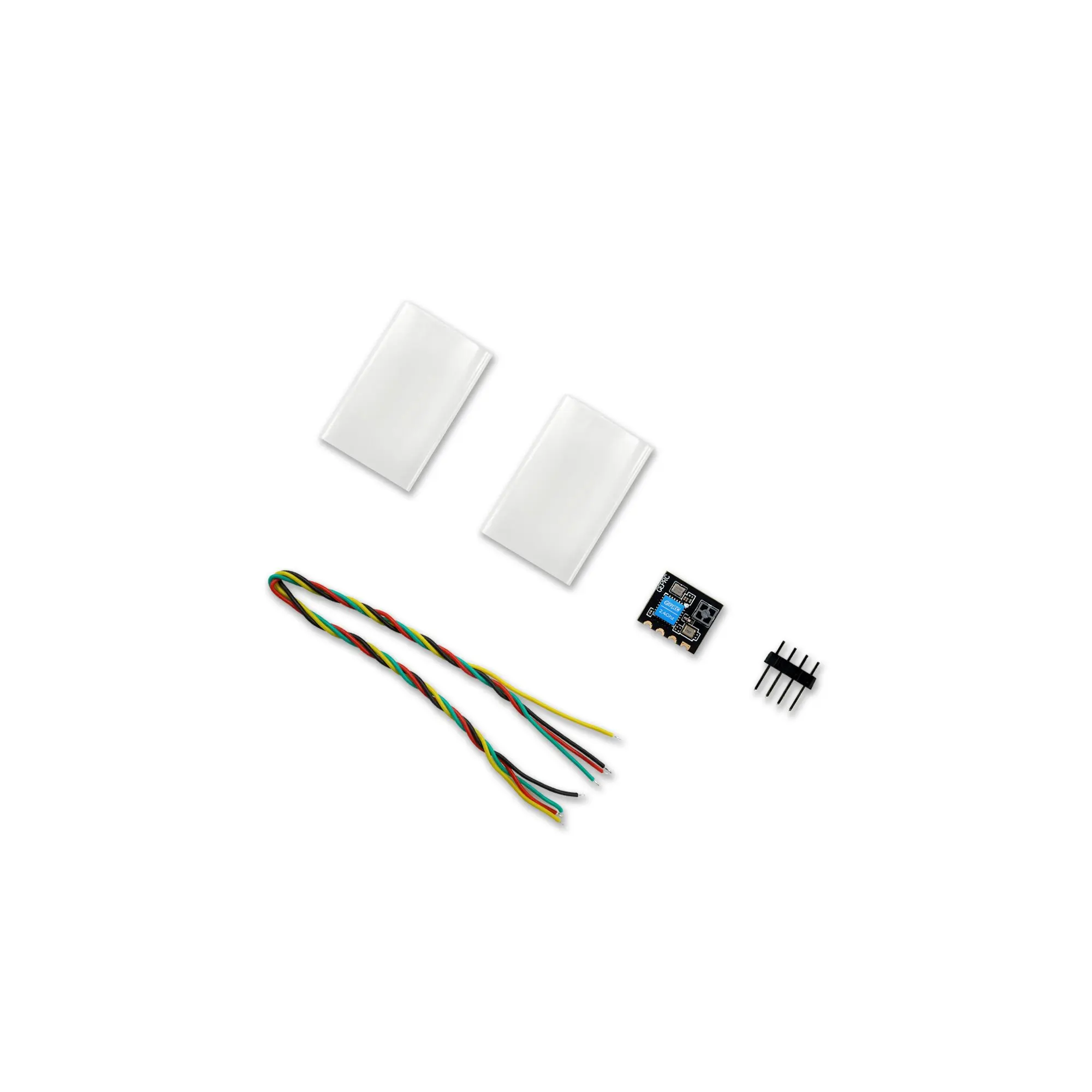

包裝內含:
1 x NanoSE 接收器
2 x 熱縮管
4 x 矽膠線(黑色、紅色、黃色、綠色)
1 x Pin (4pin)
1 x 使用說明書
1 張貼紙
LED 狀態指示
說明

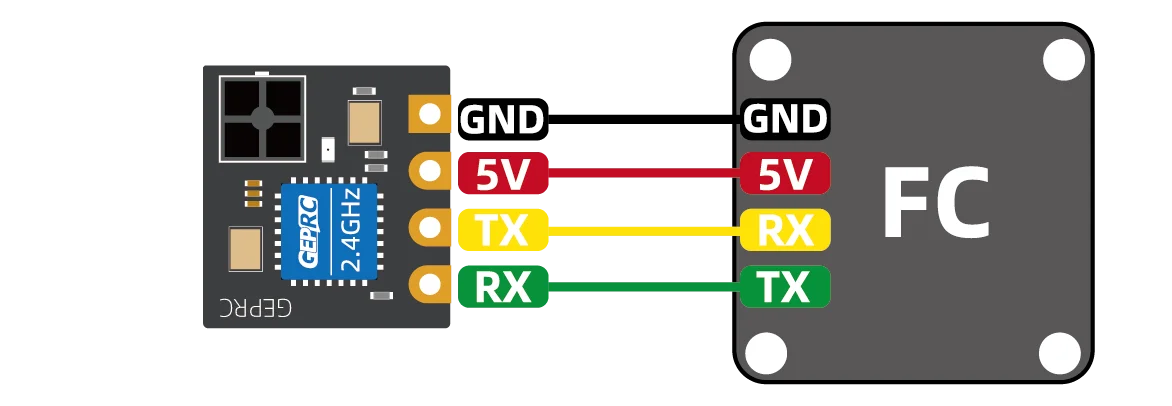

ELRS NanoSE接收機與FC連接圖:

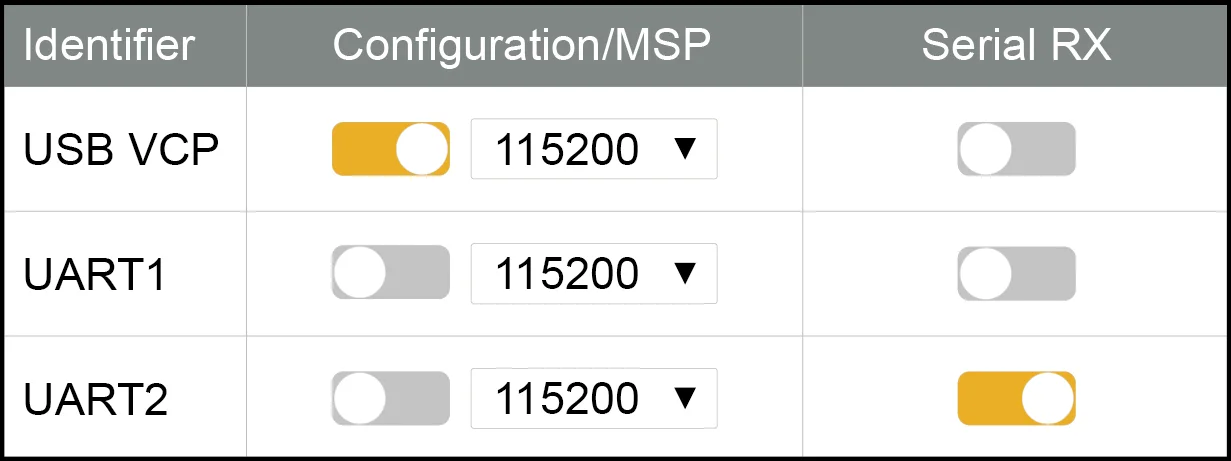

打開 Betaflight Configurator,轉到“端口”選項卡並啟用相應的 UART 作為串行 Rx(例如 UART2,如下所示)。保存並重新啟動。

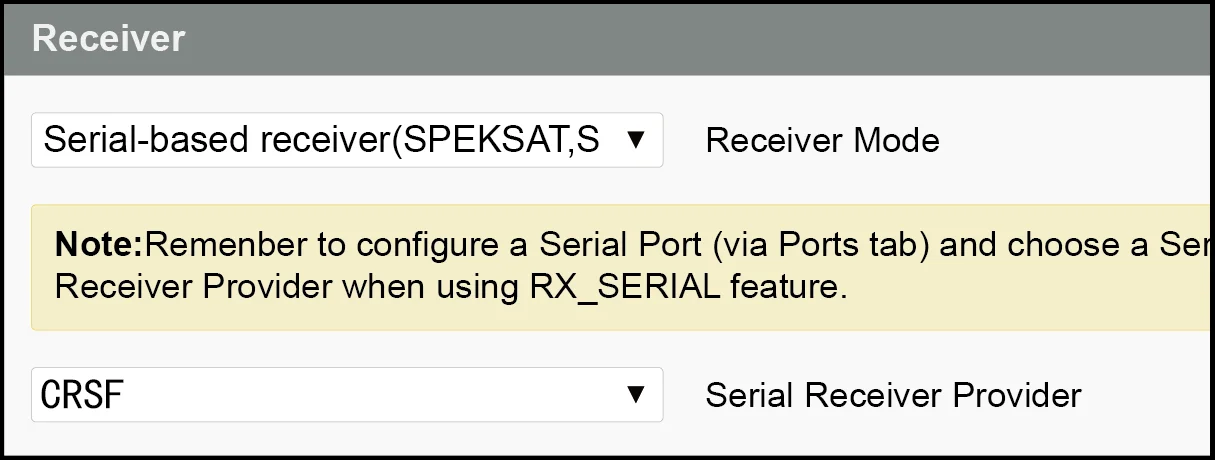

在“配置”選項卡上,單擊“接收器”面板上的“基於串行的接收器”,然後選擇“CRSF”
綁定
1。接收機連續開關機3次(間隔1秒);
2。接收機LED雙閃,表示接收機進入綁定模式;
3。使射頻發射模塊或無線電發射器進入綁定狀態。一旦 LED 狀態變為常亮,則綁定成功。
常見問題
問:為什麼GEPRC ELRS rx 上電後一直亮著不能工作?
A:近期有不少用戶反映,部分F4飛控Uart 2口按照說明書上的crsf接收器接線,ELRS接收器一直亮著不能工作
經過數據查詢和測試,確定對於帶有ESP芯片的接收器,如果TX接口置於低Vil Mode,
這不是固件中的錯誤。
這個問題眾所周知,某些 FC 會導致接收器 TX 線在通電時變低,從而迫使 ESP 進入引導加載程序模式,因此 LED 會一直亮著。
這不是飛控或接收機的故障,而是ELRS項目在這部分飛控模型的開發過程中並不流行,沒有優化這個問題。 ELRS和black sheep receiver的芯片不同,所以同一個crsf連接black sheep receiver可以正常使用。後續推出飛控將解決這個問題。
有幾個潛在的修復/解決方法。
另外,如果這部分飛控需要使用ELRS接收機,可以嘗試以下方法:
1。反复上電幾次(低效率)
2。移除飛行控制上的一些組件(高風險)
3。端口2加一個上拉電阻(開發者回复)
可以試試在接收端TX線上加一個小值(300ohm-1kohm)的上拉電阻(到3.3V)
4。更改飛控固件版本(部分4.2版本固件出現此問題)
5。 ELRS接收器連接到端口1,可以正常使用(Troubleshooting perfectly)
更多詳情請查看以下鏈接:
