概述
AIO 飛行控制器 GEPRC TAKER F722 45A 32Bit AIO 結合了 STM32F722 MCU 和 ICM42688-P (SPI) 陀螺儀，以及一個集成的 32 位 45A ESC。它提供 5 個完整的 UART 端口，Betaflight OSD (AT7456Ev)，板載閃存黑匣子 (16Mb)，以及 Type-C USB。該板支持 2~6S (LiPo) 電池輸入，規格為 9.2g。
產品圖形上顯示的標語：“無可阻擋的力量，無限的潛力”。
主要特點
- STM32F722 MCU (圖形顯示 216MHz 操作頻率)。
- ICM42688-P (SPI) 陀螺儀。
- 集成 32 位 45A ESC；圖形顯示 PWM 高達 128K 刷新率。
- 5 個 UART 端口：R1 T1 / R2 T2 / R3 T3 / R4 T4 / R5 T5。
- 內建氣壓計；圖形顯示 INAV 固件支持和“使用 INAV 固件的精確高度控制”。
- 外部磁力計支持（圖形註明 T3/R3 接口用於外部磁力計）。
- 無需焊接即可通過底部專用的6針端口連接HD VTX（如所述）。
- USB接線板以便於靈活的數據接口放置（如所示）。
- 支持OSD調整、蜂鳴器和LED（如所述和指定）。
- ESC電流額定值顯示：持續電流45A；峰值/突發顯示為55A（10秒）以及在規格圖像上顯示為55A（10A）。
如需客戶服務和安裝支持，請聯繫https://rcdrone.top/或發送電子郵件至support@rcdrone.top。
規格
| 型號 | TAKER F722 45A 32Bit AIO |
| 微控制器 | STM32F722 (圖形狀態 216MHz 操作頻率) |
| 慣性測量單元 | ICM 42688-P (SPI) |
| 固件目標 | GEPRC_F722_AIO |
| 黑匣子 | 16Mb 內建閃存 |
| OSD | Betaflight OSD w/ AT7456Ev |
| UART | R1 T1 / R2 T2 / R3 T3 / R4 T4 / R5 T5 |
| 蜂鳴器 | 是 |
| LED | 是 |
| USB | Type-C USB |
| BEC 輸出 | 5V@2.5A |
| 電子調速器 | 32位 45A |
| 持續電流 | 45A |
| 突發 / 峰值電流 (如圖所示) | 55A (10秒); 55A (10A) |
| 輸入電壓 | 2~6S (鋰聚合物); 電池標籤顯示 2-6S (8.4-25.2V) |
| 電子調速器協議 | Dshot600, Oneshot, Multishot |
| 尺寸 | 35mm * 33.5mm (電路板) |
| 安裝模式 | 25.5 mm * 25.5mm; 安裝孔說明：M3阻尼至M2螺絲 |

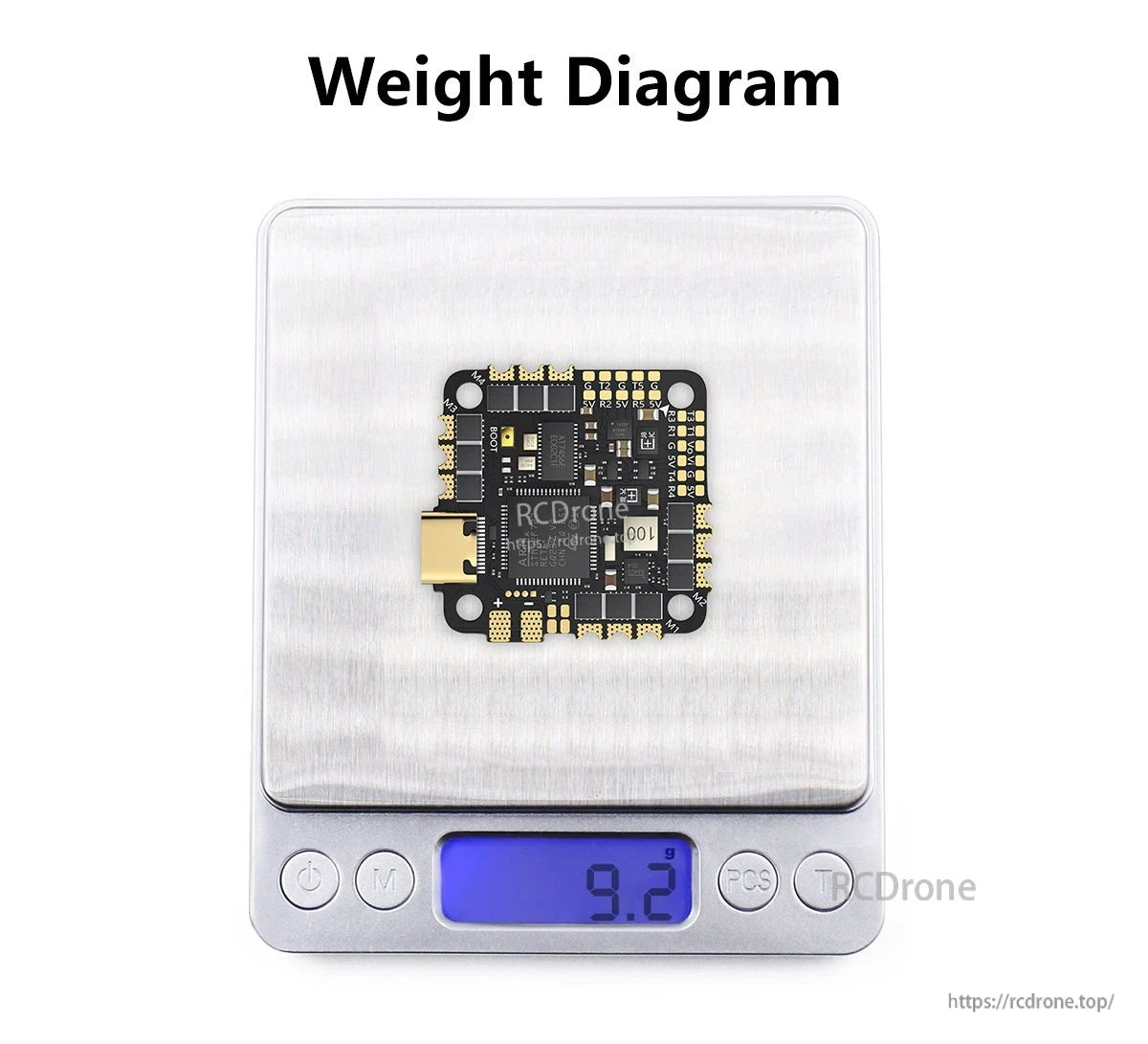

| 重量 | 9.2g |
接線 / 接口 (如圖所示)
- 電池接點： BAT+ 和 GND (電池標籤：2-6S (8.4-25.2V))。
- 電機輸出： 電機1, 電機2, 電機3, 電機4 (顯示M1, M2, M3, M4位置)。
- 蜂鳴器 / LED 垫片： GND, BZ, 5V, LED。
- UART/IO 垫片標籤顯示在板邊： T3, R3, R1, T1, VO, VI, G, 5V, T4, R4；以及包括 G/5V 的組合，與 R2/T2 和 R5/T5。
- 接收器接線示例顯示： TBS Nano RX 和 GEPRC ELRS 使用 RX/TX, 5V 和 GND 連接（板標籤在示例中顯示 RX2/TX2）。
- 顯示 GPS 與指南針接線示例（模組標記為 GEP-M8Q）： GNSS: GPS+BD5；磁力計：QMC5883L；氣壓計：MS5611；輸入電壓：3.3-5V；波特率：115200bps；協議：UBLOX(GPS), I2C(磁力計&氣壓計)；磁力計對齊：順時針 180° 翻轉。
包含內容
- 1x TAKER F722 45A AIO FC
- 1x XT30-18AWG 線-7cm
- 1x 35V 220uF 電容
- 1x SH1.0-6Pin 轉 GH1.25-8Pin 轉接線
- 1x SH1.0-6Pin 線
- 8x M2x6。5mm FC 減震球（黑色）
應用
- 需要緊湊型 35mm * 33.5mm 板和 25.5 mm * 25.5mm 安裝模式的 2~6S (LiPo) AIO FC/ESC 構建。
- 使用 Betaflight OSD 和 Type-C USB 配置的構建。
- 需要內建氣壓計和可選外部磁力計連接的 INAV 設置（顯示 T3/R3 接口）。
- 使用底部 6-pin HD VTX 插頭端口以減少焊接的安裝。
詳細資訊

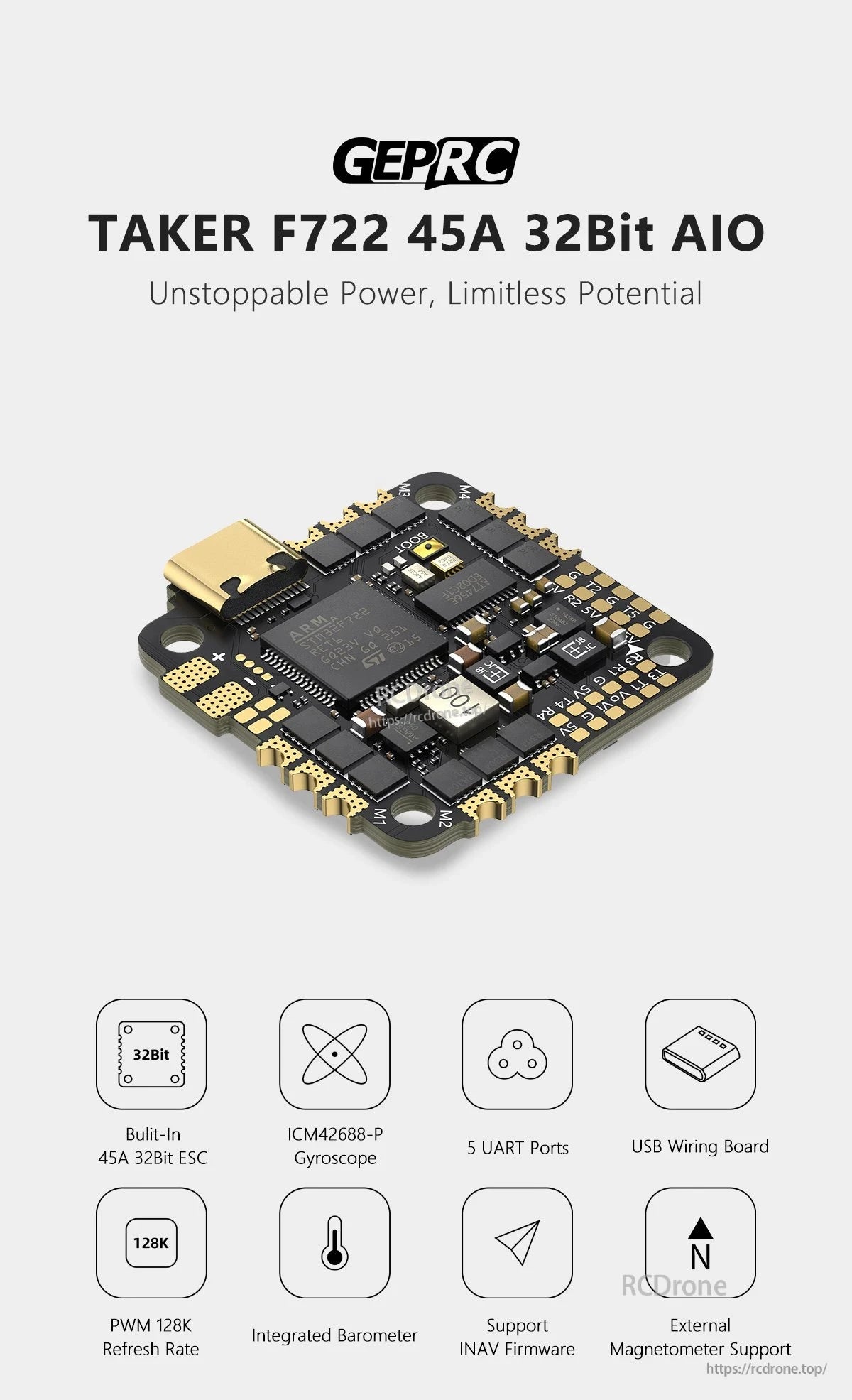

GEPRC TAKER F722 45A 32Bit AIO 提供無與倫比的動力，具備內建 ESC、陀螺儀、氣壓計、5 個 UART 端口、USB 接線板、128K PWM、INAV 支持和外部磁力計。
超輕 9.2g FC 具備氣壓計、STM32F722 MCU、32-bit ESC 韌體、ICN42688-P 陀螺儀、45A 持續/55A 峰值電流，支持 2-6S 電池，插即用 HD VTX 兼容性。

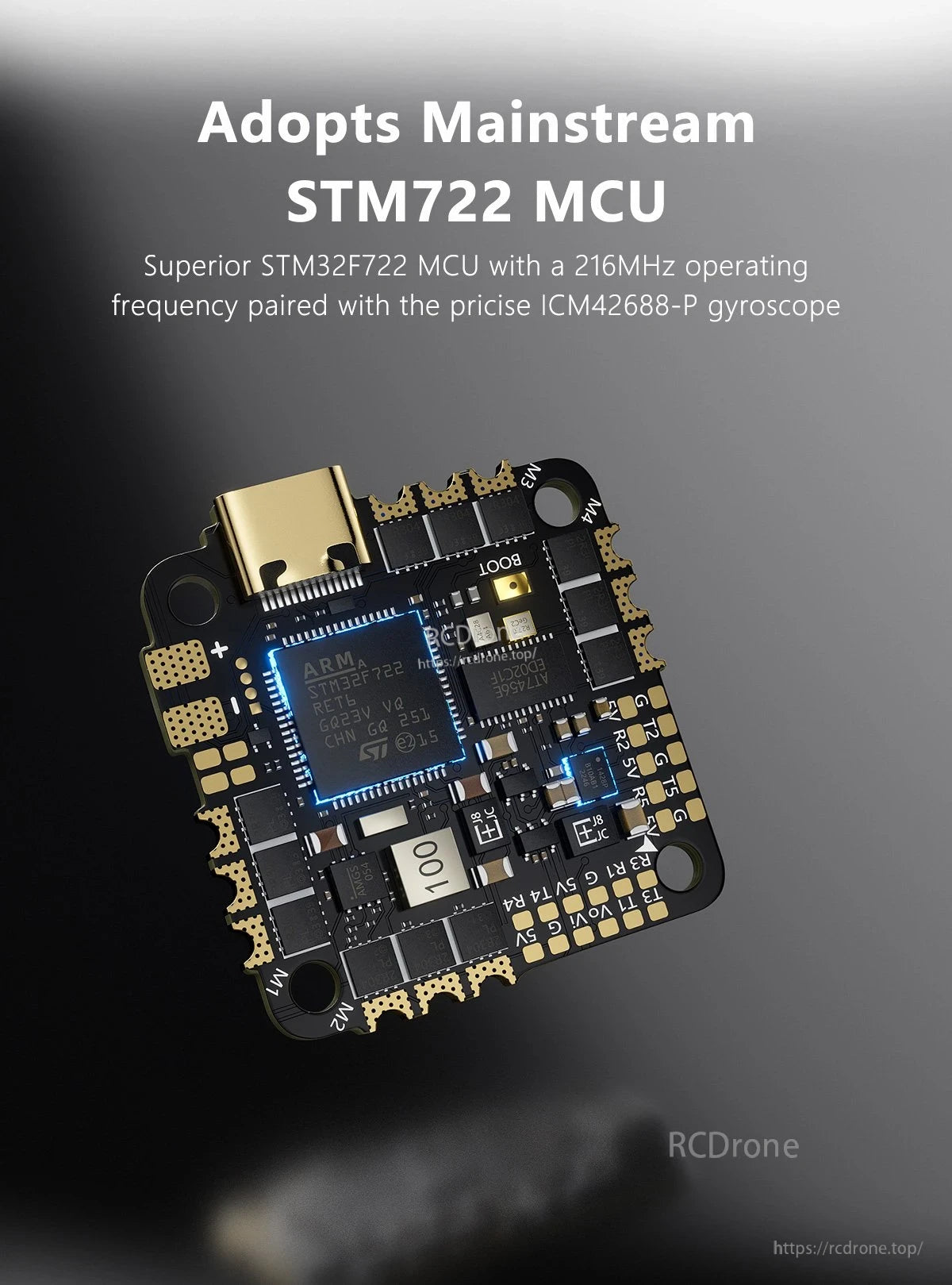

採用216MHz的STM32F722 MCU，搭配ICM42688-P陀螺儀。緊湊的飛行控制器設計，具備ARM處理器、USB端口和標記連接器，適用於無人機應用。

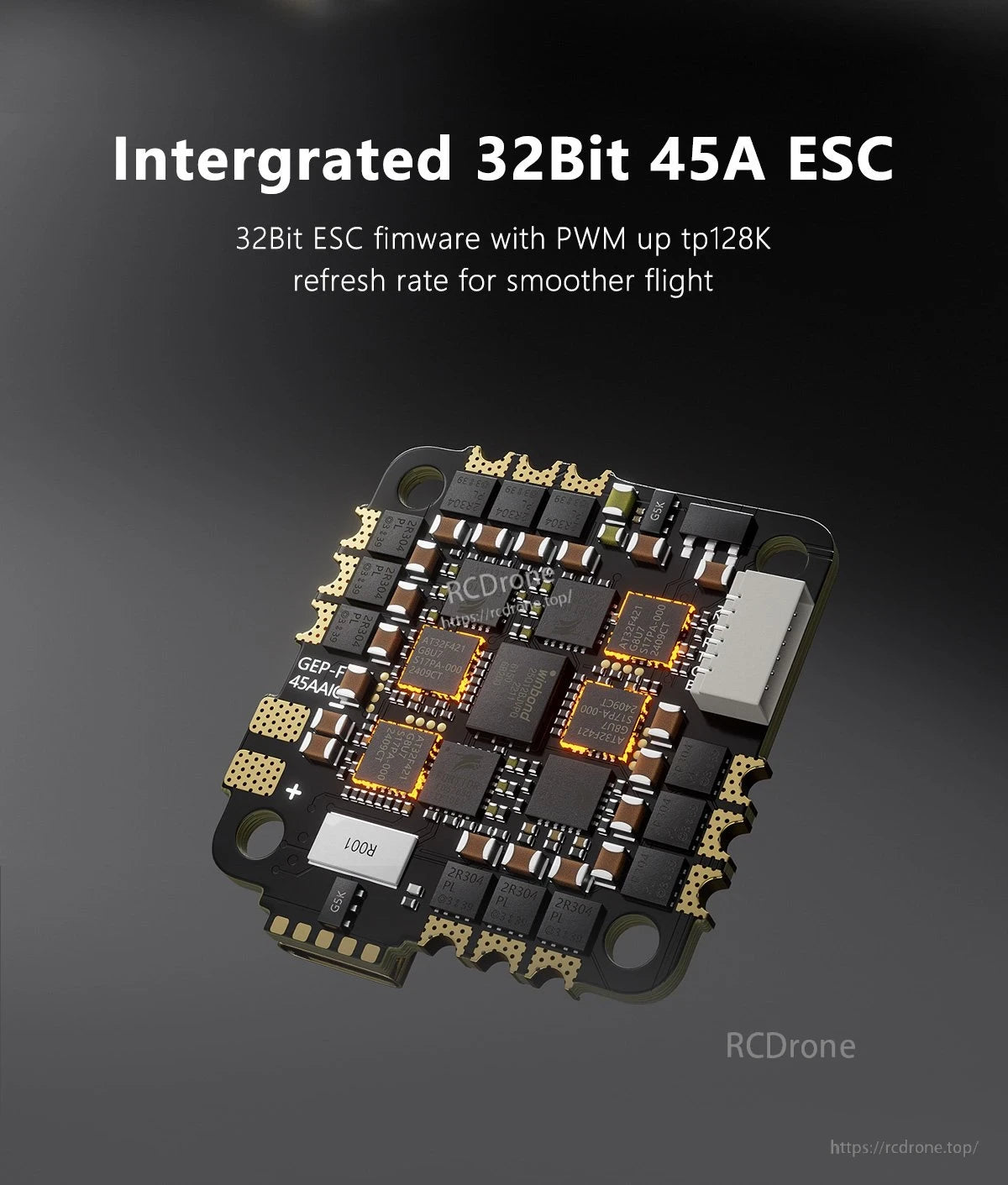

集成32位45A ESC，固件支持高達128KHz的PWM刷新率，確保更平穩的飛行。電路板包括標記元件，如AT32F421微控制器和GEP-F 45AAIC標記。鍍金接觸點和精確焊接反映出高品質的製造。這款AIO飛行控制器專為高級無人機性能設計，提供能效和靈敏控制，理想適合需要在高速操作中增強穩定性和靈活性的FPV賽車手。

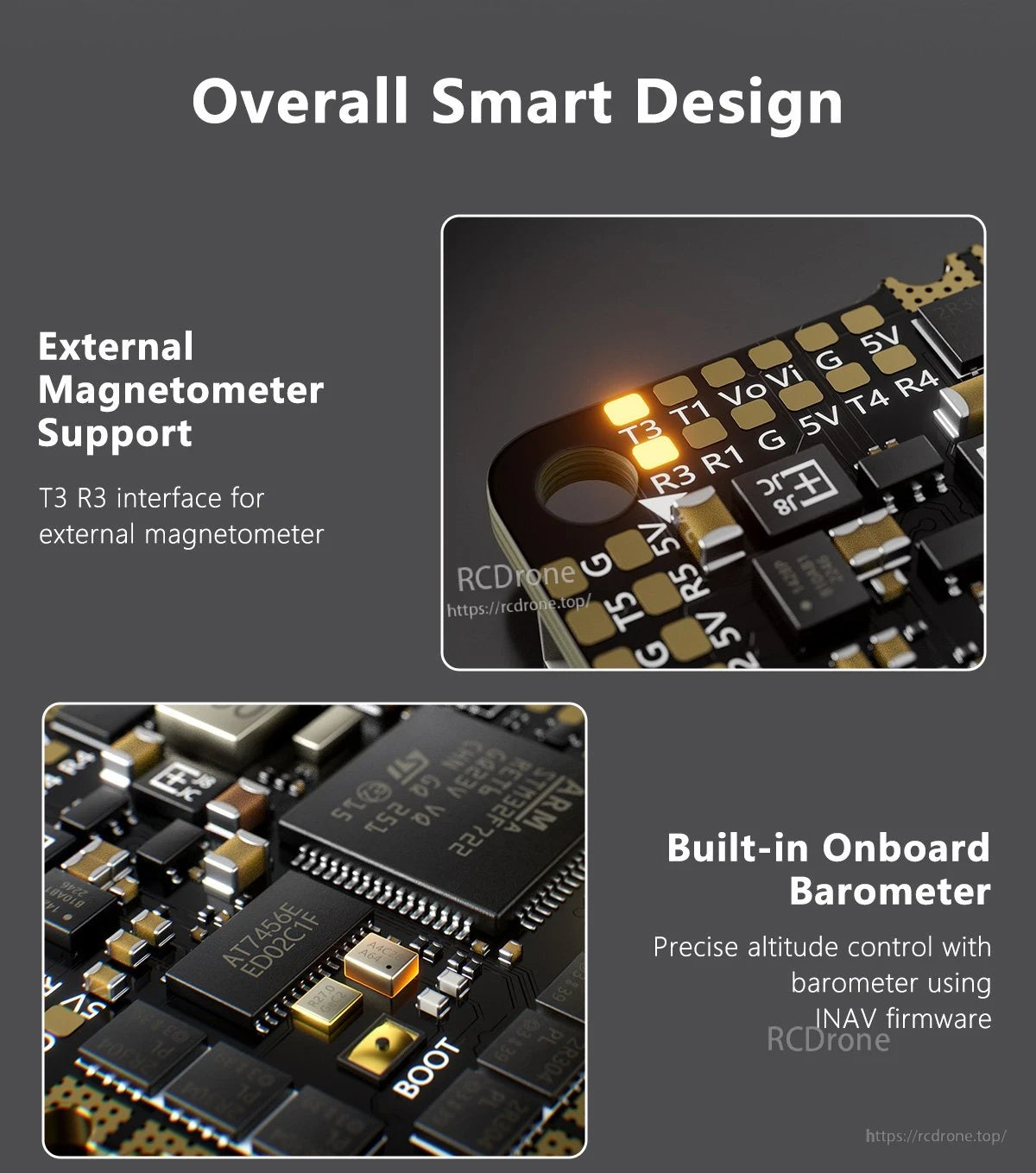

該設計通過T3 R3接口支持外部磁力計，並包括內置氣壓計，以便使用INAV固件進行精確的高度控制。電路板上標有引腳，集成了STM32F722芯片，並清晰標示了如BOOT和電源連接等元件。這種佈局強調了在緊湊的工程形式中優化無人機性能和可靠性的先進飛行控制。

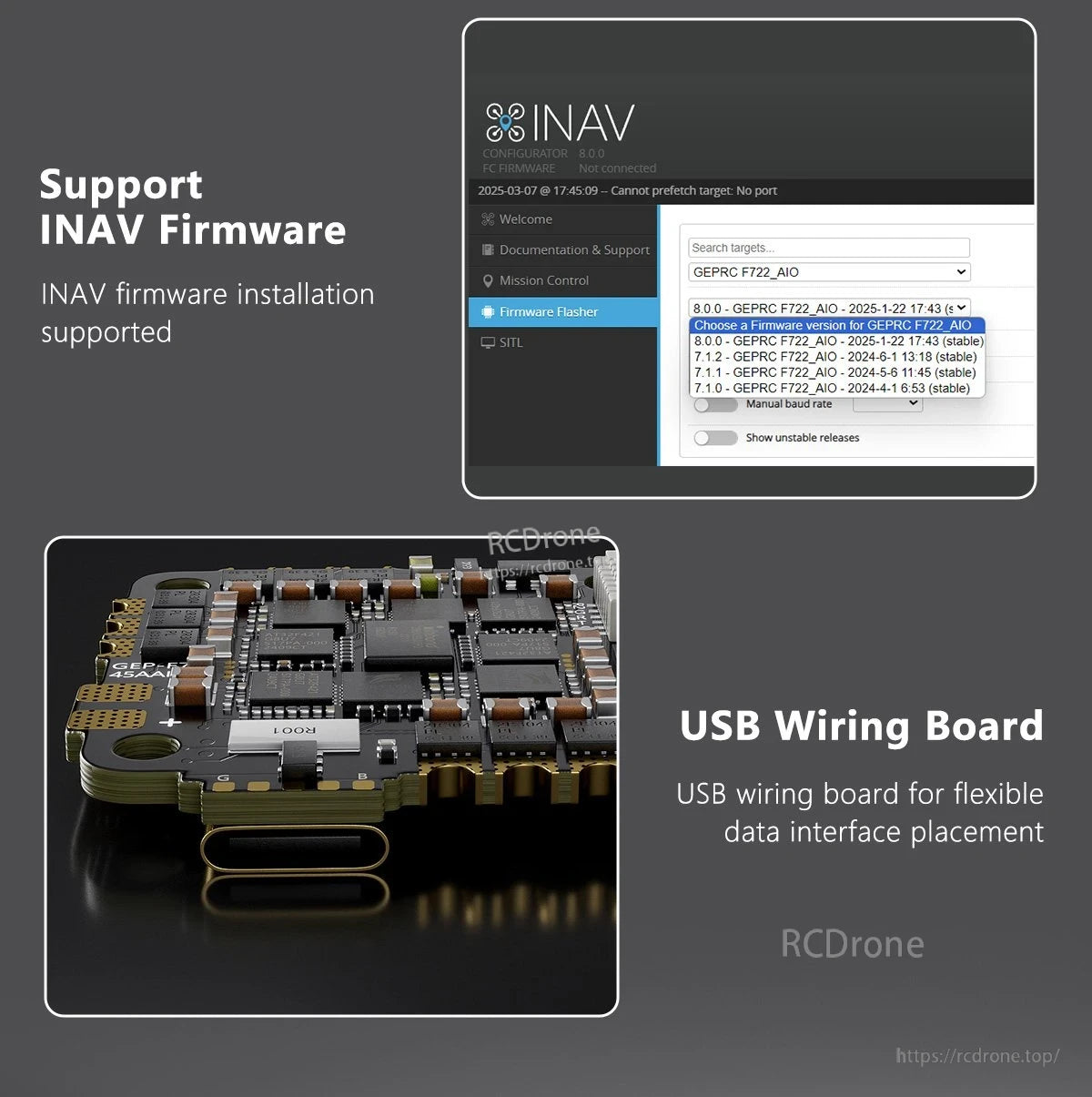

支持通過配置器安裝INAV固件，包含一個USB接線板以便靈活的數據接口放置，並與GEPRC F722_AIO版本兼容，直到穩定版本8.0.0。

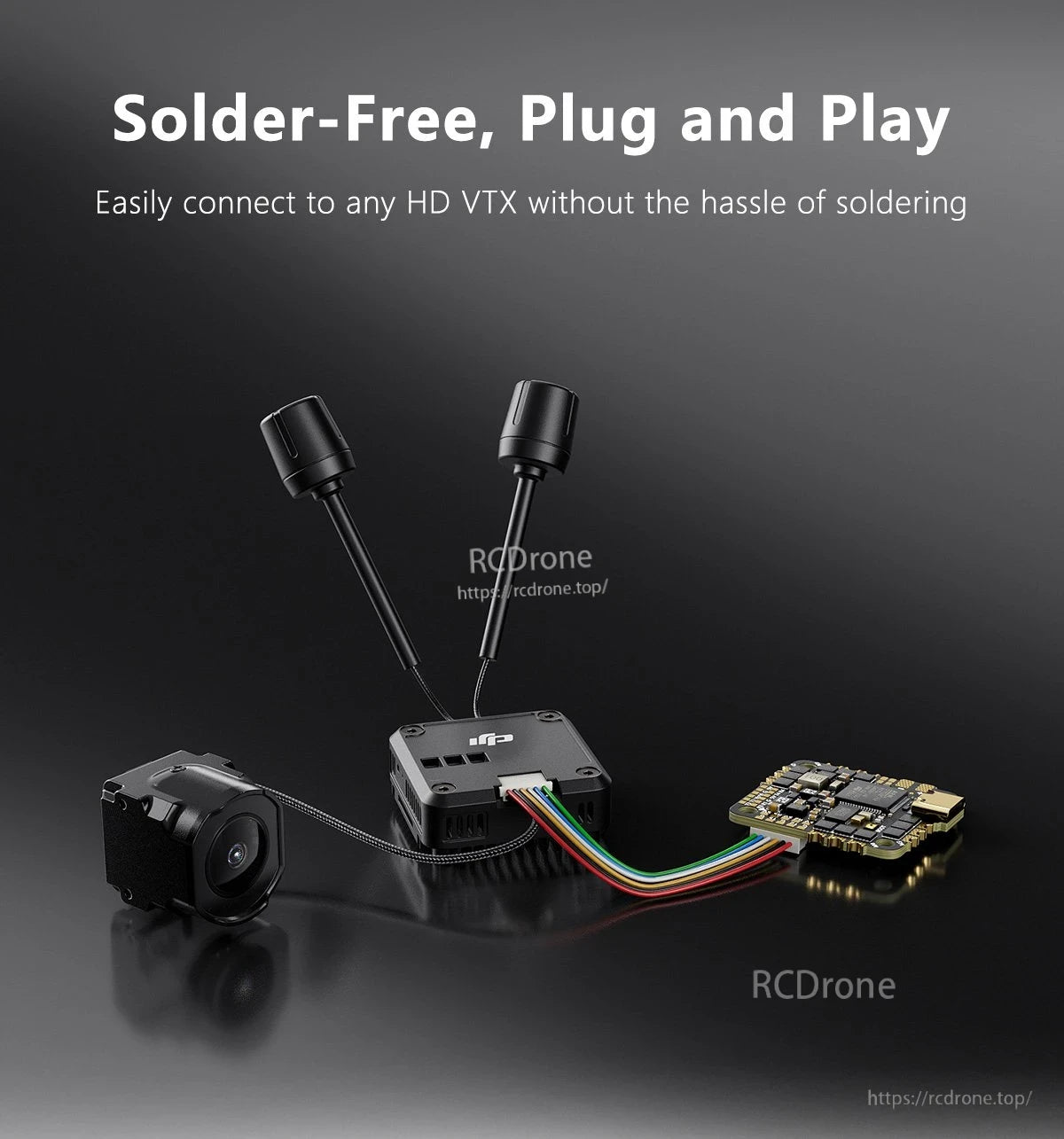

無需焊接，插即用：輕鬆連接到任何HD VTX，無需焊接麻煩。具有緊湊設計，配備相機和飛行控制器。

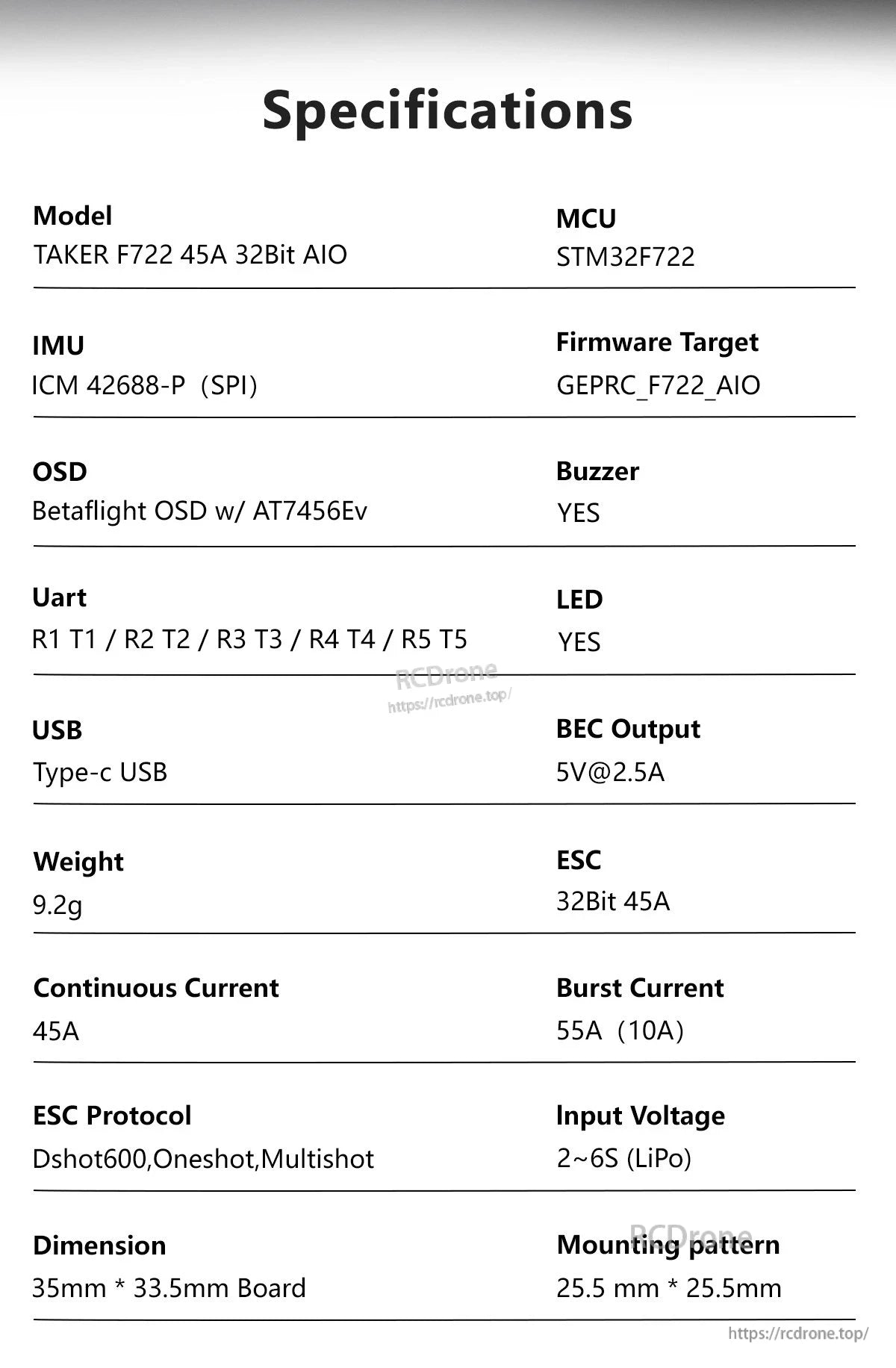

特點包括STM32F722 MCU，ICM42688-P IMU，Betaflight OSD，Type-C USB，重量9.2克，45A持續電流，Dshot600協議，2–6S LiPo輸入，以及35×33.5mm的板尺寸。

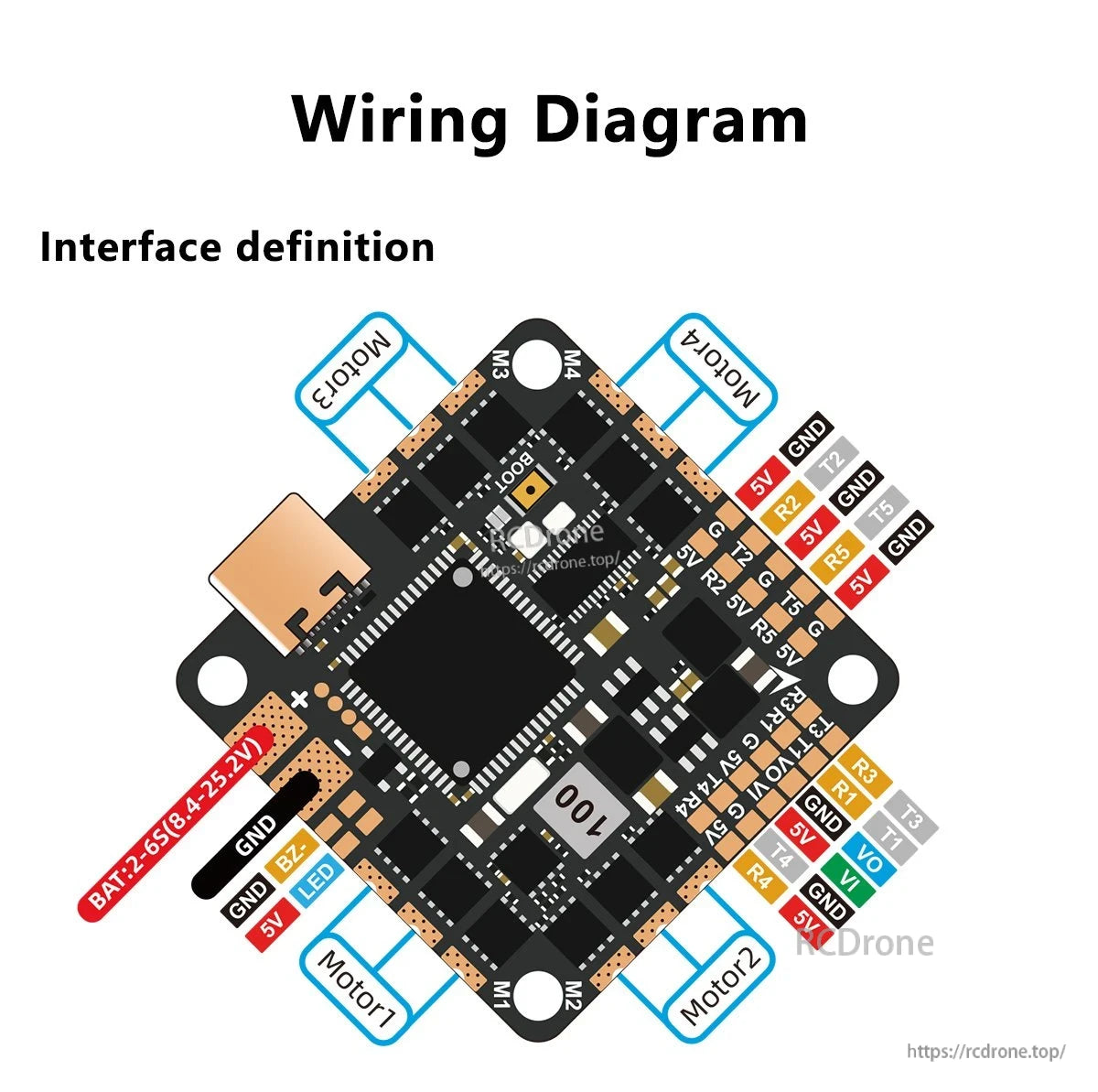

GEPRC TAKER F722飛行控制器的接線圖。顯示電機、電池、LED、蜂鳴器和傳感器連接，並標註引腳如 GND、5V、R1–R5、T1–T5、V0–V1、BOOT、M1–M4。
接收器和 GPS 的接線圖，與 GEPRC 飛行控制器的指南針連接。包括 TBS Nano RX、GEPRC ELRS 和 GEP-M8Q 模塊的引腳圖和電源要求。

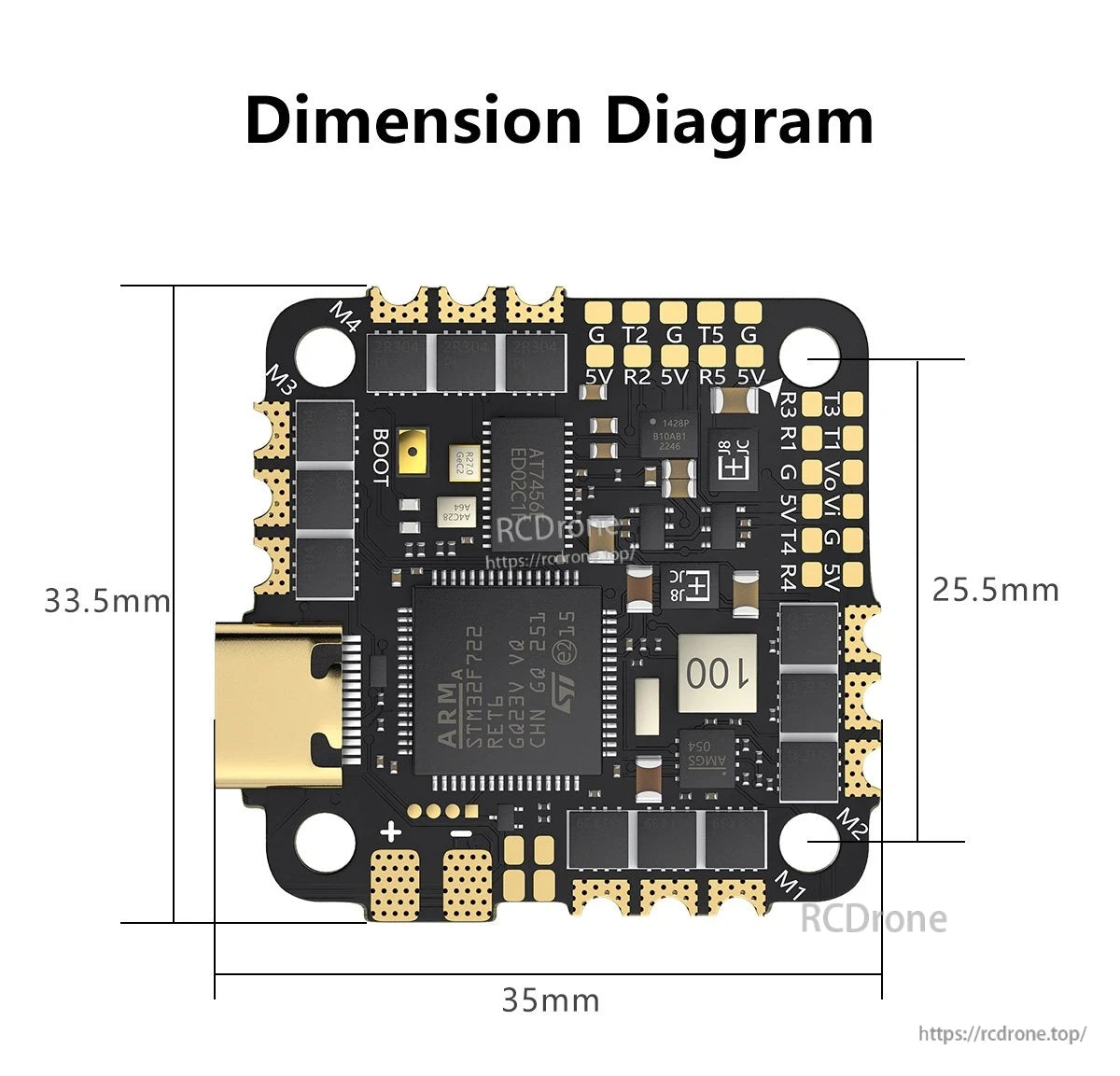

GEPRC TAKER F722 45A 32位 AIO 飛行控制器尺寸圖顯示寬度 35mm、高度 33.5mm、深度 25.5mm，並標註組件和安裝孔。

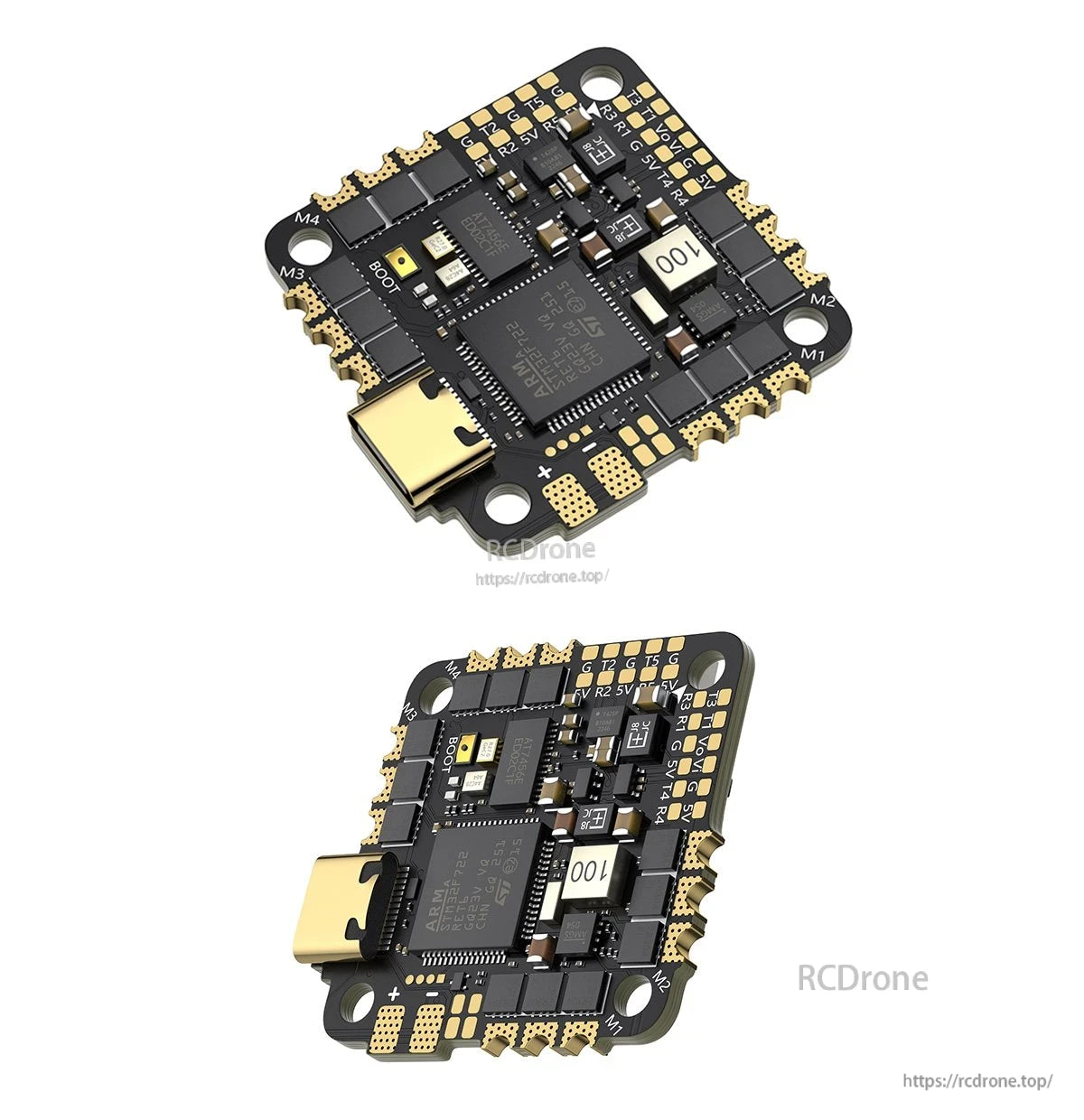

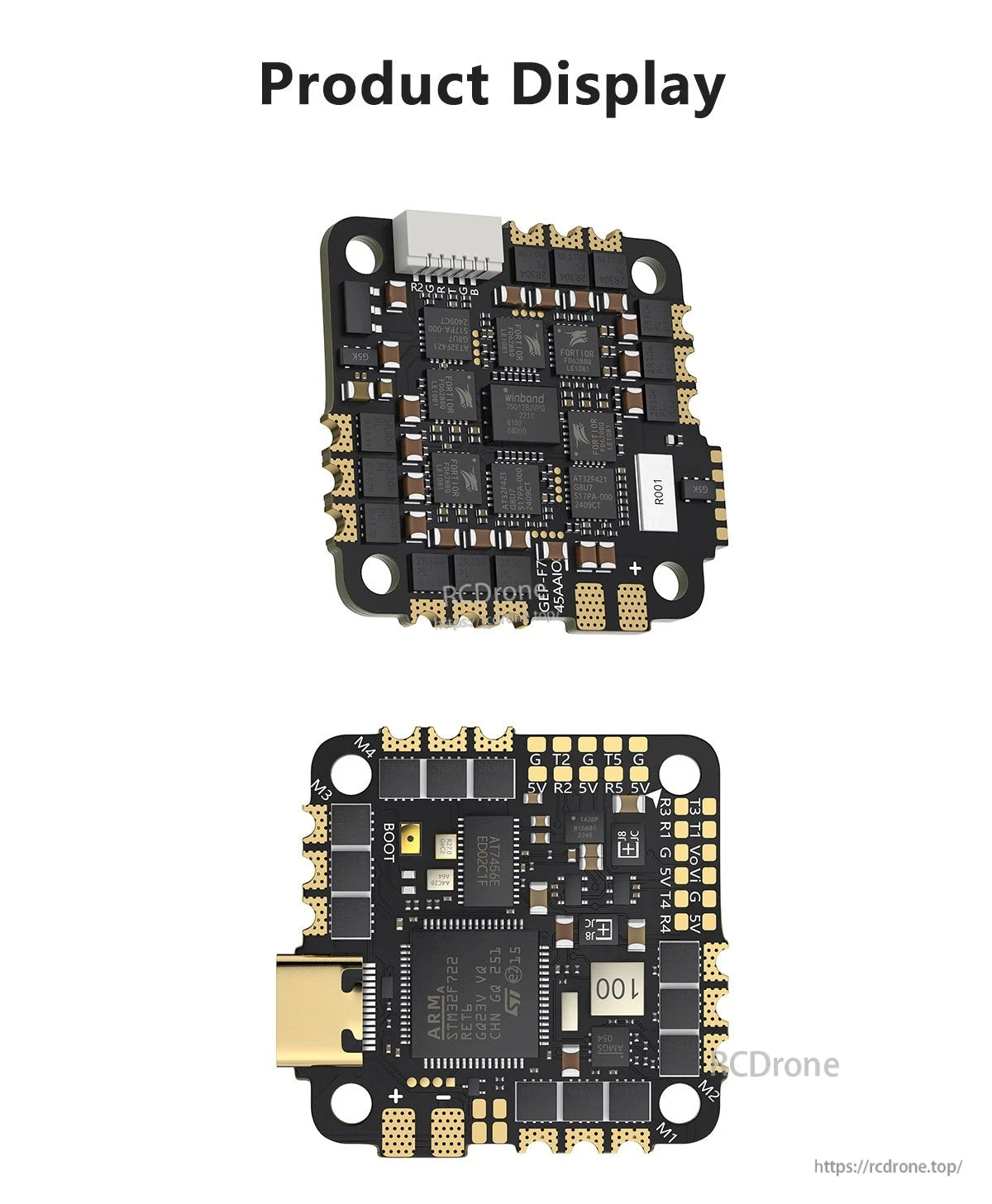

GEPRC TAKER F722 45A 32位 AIO 飛行控制器使用 STM32F722 芯片，多個端口，標註組件，緊湊佈局，並配有鍍金連接器，適用於無人機應用。
GEPRC TAKER F722 45A 32位 AIO 飛行控制器配備 ARM 處理器、USB 端口、標註引腳和安裝孔。緊湊設計，適用於無人機應用。

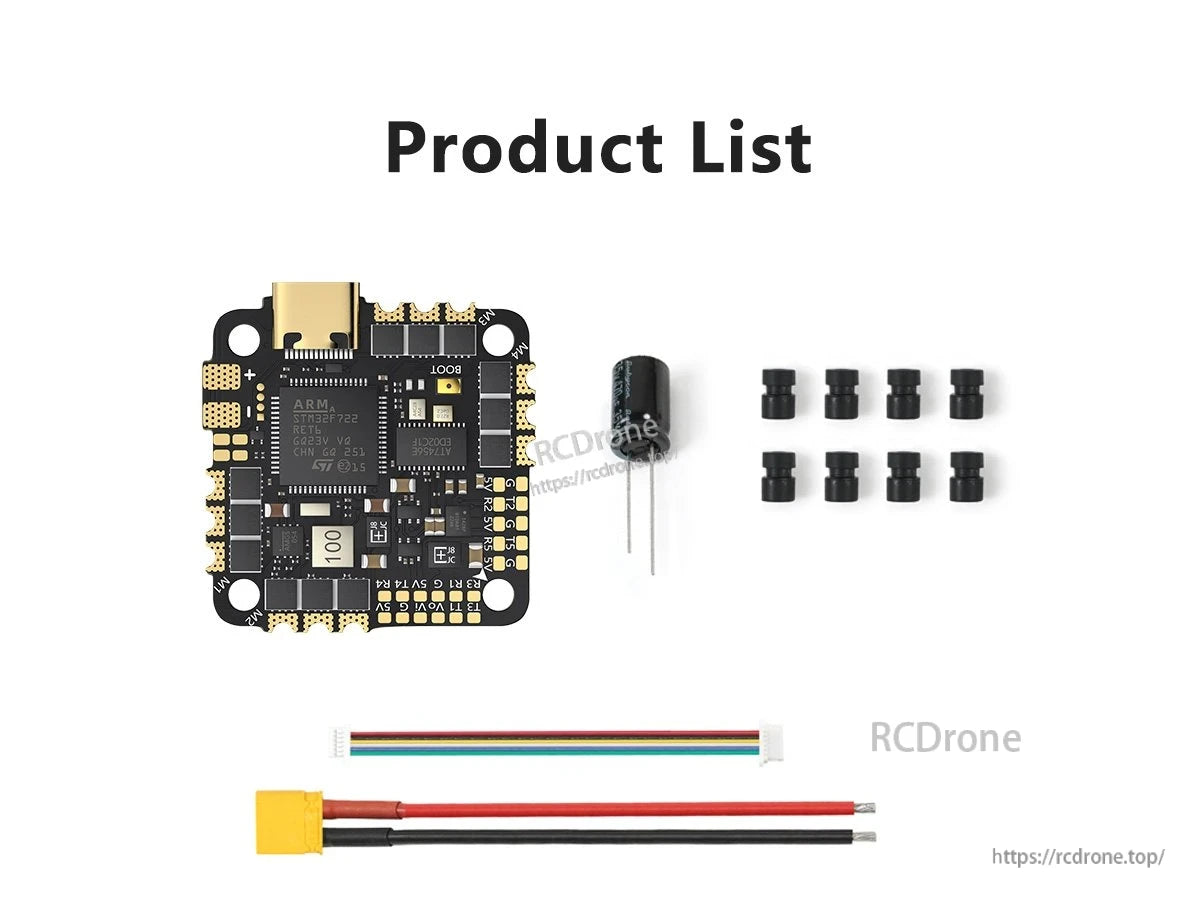

GEPRC TAKER F722 45A 32位一體式飛行控制器，包含電容器、支架、排線和電源線。
