概述
Hobbywing XRotor V9626 IPC 12S VTOL 馬達 (V9626 160KV / HV-9626-160KV) 專為 VTOL 旋翼動力系列應用而設計，並支持智能螺旋槳控制 (IPC)。主要額定和最大性能數據包括最大功率 9340W 和最大推力 38.5kg。
如需兼容性檢查（螺旋槳、ESC、接線），請聯繫 support@rcdrone.top or 或訪問 https://rcdrone.top/。
主要特點
- 智能螺旋槳控制 (IPC)：低功耗精確定位；螺旋槳停止定位可減少巡航阻力，並在與 Hobbywing ESC 一起使用時提高飛行時間；標準化安裝接口。
- 優化的磁路設計以提高性能，支持高扭矩和強勁的爆發力。
- 定子工藝：高標準矽鋼片，防銹，並具有 180°C 高溫耐受塗層。
- 搪瓷線溫度等級：200°C；磁鐵溫度等級：180°C。
- 絕緣測試：500V AC高壓電阻測試。
- 防護等級：IP5；軸承：防水軸承。
- 動態平衡：≤15mg。
- 高負載數據顯示：電機重量975g；推重比高達39:1；適用於65kg的垂直起降重量（傳統四旋翼垂直起降佈局）。
- 最大推力測試說明：38.5kg（在實驗室中使用46V全油門測試MSC 32x10.5螺旋槳）。
規格
| 型號 | V9626 160KV |
| 系列 / 標記 | V9626 160KV；HV-9626-160KV |
| 電機尺寸 | Φ104.5*H64。2mm |
| 定子尺寸 | Φ96mm |
| 槽 & 磁極 | 36N 42P |
| KV | 160 |
| 電池 (LiPo) | 12S LiPo |
| 空載電流 | 9.45A |
| 最大電流 (非密封，環境溫度 ≤ 25°C) | 171.5A |
| 電阻 | 8.95mΩ |
| 最大功率 | 9340W |
| 最大推力 | 38.5kg |
| 額定功率輸入 | 2500W |
| 額定功率輸出 | 2125W |
| 重量（含線材） | 975g |
| 線材尺寸 | 漆包線出口 |
| 線材長度 | 150 mm |
| 馬達軸直徑 | Φ10mm |
| 螺旋槳安裝尺寸 | 4×M3@D20mm + 4× M4@D23mm |
| 馬達安裝尺寸 | 4×M5@D50mm |
| 防護等級 | IP5 |
| 軸承 | 防水軸承 |
| 動態平衡 | ≤15mg |
| 定子工藝 | 高標準矽鋼片，防銹，180°C高溫耐熱塗層 |
| 漆包線 | 200°C |
| 磁鐵 | 180°C |
| 隔離測試 | 500V AC高壓電阻測試 |
| 推重比（顯示） | 39:1 |
| 垂直起降起飛重量（顯示） | 65kg（傳統四旋翼垂直起降佈局） |
| CAD參考尺寸（顯示） | 64.20 毫米; 58.20 毫米; 55.20 毫米; 65 毫米; Φ30; Φ20; 4-Φ6; 4-Φ3.20 |
應用
- VTOL 旋翼動力系列馬達
- 無人機應用場景（顯示）
推薦應用組合（提供）
- 馬達: V9626 160KV
- 螺旋槳: MSC 30x9.8 / MSC 32x10.5（也提供: MFP 30x9.8 / MFP 32x10.5）
- 電子調速器: XRotor Pro-H200A-14S-BLDC-IPC（也提供: XRotor Pro H200A 14S BLDC IPC）
- 電池: 12S LiPo
- 推力/旋翼: 12~16kg
- 四旋翼起飛重量: 50~64kg
性能
V9626 160KV + MFP 30x9.8 負載性能參數
V9626 160KV + MFP 30x9.8 馬達螺旋槳拉力測試數據
|
電壓(V) |
螺旋槳 |
油門(%) |
推力(g) |
電流(A) |
功率輸入(W) |
速度(RPM) |
效率(g/W) |
扭矩(N·m) |
功率輸出(W) |
溫度(℃) |
|---|---|---|---|---|---|---|---|---|---|---|
|
46V (12S LiPo) |
MFP 30x9.8 |
33% |
4578 |
11.2 |
514.0 |
2349 |
8.9 |
1.25 |
436.9 |
83.2°C |
|
35% |
5109 |
12.7 |
585.2 |
2479 |
8.7 |
1.41 |
497.4 |
|||
|
37% |
5667 |
14.4 |
663.9 |
2608 |
8.5 |
1.59 |
564.3 |
|||
|
39% |
6250 |
16.3 |
750.0 |
2735 |
8.3 |
1.77 |
637.5 |
|||
|
42% |
7163 |
19.4 |
892.6 |
2921 |
8.0 |
2.05 |
758.7 |
|||
|
45% |
8119 |
22.8 |
1051.1 |
3100 |
7.7 |
2.34 |
893.4 |
|||
|
48% |
9113 |
26.6 |
1225.1 |
3273 |
7.4 |
2.64 |
1041.3 |
|||
|
51% |
10145 |
30.7 |
1414.6 |
3440 |
7.2 |
2.96 |
1202.4 |
|||
|
54% |
11213 |
35.2 |
1619.9 |
3602 |
6.9 |
3.28 |
1376.9 |
|||
|
57% |
12318 |
40.0 |
1841.8 |
3761 |
6.7 |
3.62 |
1565.5 |
|||
|
60% |
13464 |
45.2 |
2081.4 |
3917 |
6.5 |
3.97 |
1769.2 |
|||
|
63% |
14652 |
50.9 |
2340.2 |
4072 |
6.3 |
4.33 |
1989.1 |
|||
|
66% |
15885 |
56.9 |
2620.1 |
4226 |
6.1 |
4.71 |
2227.1 |
|||
|
69% |
17166 |
63.5 |
2923.4 |
4381 |
5.9 |
5.11 |
2484.9 |
|||
|
72% |
18498 |
70.7 |
3252.9 |
4535 |
5.7 |
5.53 |
2764.9 |
|||
|
75% |
19884 |
78.5 |
3611.1 |
4689 |
5.5 |
5.98 |
3069.5 |
|||
|
78% |
21324 |
86.9 |
4001.1 |
4842 |
5.3 |
6.45 |
3401.0 |
|||
|
81% |
22818 |
96.2 |
4425.5 |
4992 |
5.2 |
6.94 |
3761.7 |
|||
|
84% |
24366 |
106.2 |
4886.4 |
5138 |
5.0 |
7.47 |
4153.4 |
|||
|
87% |
25962 |
117.0 |
5384.6 |
5279 |
4.8 |
8.02 |
4576.9 |
|||
|
90% |
27603 |
128.6 |
5919.7 |
5414 |
4.7 |
8.59 |
5031.7 |
|||
|
100% |
32977 |
169.5 |
7800.5 |
5828 |
4.2 |
10.46 |
6630.4 |
V9626 160KV + MFP 32x10.5負載性能參數
V9626 160KV + MFP 32x10.5馬達螺旋槳拉力測試數據
|
電壓(V) |
螺旋槳 |
油門(%) |
推力(g) |
電流(A) |
功率輸入(W) |
速度(RPM) |
效率(g/W) |
扭矩(N·m) |
功率輸出(W) |
溫度(℃) |
|---|---|---|---|---|---|---|---|---|---|---|
|
46V (12S LiPo) |
MFP 32x10.5 |
33% |
5823 |
13.9 |
638.1 |
2286 |
9.1 |
1.75 |
542.4 |
87.1°C |
|
35% |
6480 |
15.8 |
725.4 |
2406 |
8.9 |
1.96 |
616.6 |
|||
|
37% |
7171 |
17.9 |
823.6 |
2526 |
8.7 |
2.18 |
700.1 |
|||
|
39% |
7889 |
20.3 |
932.3 |
2646 |
8.5 |
2.41 |
792.5 |
|||
|
42% |
9009 |
24.2 |
1113.8 |
2821 |
8.1 |
2.77 |
946.7 |
|||
|
45% |
10170 |
28.6 |
1315.9 |
2992 |
7.7 |
3.14 |
1118.5 |
|||
|
48% |
11365 |
33.4 |
1536.9 |
3157 |
7.4 |
3.53 |
1306.3 |
|||
|
51% |
12589 |
38.6 |
1775.8 |
3317 |
7.1 |
3.92 |
1509.4 |
|||
|
54% |
13841 |
44.2 |
2032.2 |
3472 |
6.8 |
4.32 |
1727.4 |
|||
|
57% |
15123 |
50.1 |
2306.5 |
3623 |
6.6 |
4.72 |
1960.5 |
|||
|
60% |
16439 |
56.5 |
2599.5 |
3772 |
6.3 |
5.14 |
2209.6 |
|||
|
63% |
17793 |
63.3 |
2913.1 |
3919 |
6.1 |
5.57 |
2476.1 |
|||
|
66% |
19191 |
70.6 |
3249.6 |
4065 |
5.9 |
6.01 |
2762.2 |
|||
|
69% |
20638 |
78.5 |
3612.0 |
4210 |
5.7 |
6.48 |
3070.2 |
|||
|
72% |
22140 |
87.0 |
4003.7 |
4355 |
5.5 |
6.97 |
3403.2 |
|||
|
75% |
23703 |
96.2 |
4428.4 |
4500 |
5.4 |
7.48 |
3764.1 |
|||
|
78% |
25329 |
106.2 |
4889.8 |
4645 |
5.2 |
8.03 |
4156.4 |
|||
|
81% |
27020 |
117.1 |
5391.4 |
4788 |
5.0 |
8.61 |
4582.7 |
|||
|
84% |
28776 |
129.0 |
5935.7 |
4929 |
4.8 |
9.22 |
5045.4 |
|||
|
87% |
30592 |
141.7 |
6523.8 |
5066 |
4.7 |
9.86 |
5545.2 |
|||
|
90% |
32463 |
155.4 |
7154.以上數據由 HobbyWing 實驗室在室溫 25℃、海平面測量，改變油門輸入調整，電機溫度為 65%，油門運行 10 分鐘，僅供參考。
詳細資訊
XRotor V9626 馬達圖紙詳細說明了整體尺寸和多個安裝孔模式，以幫助計劃安裝和硬體選擇。

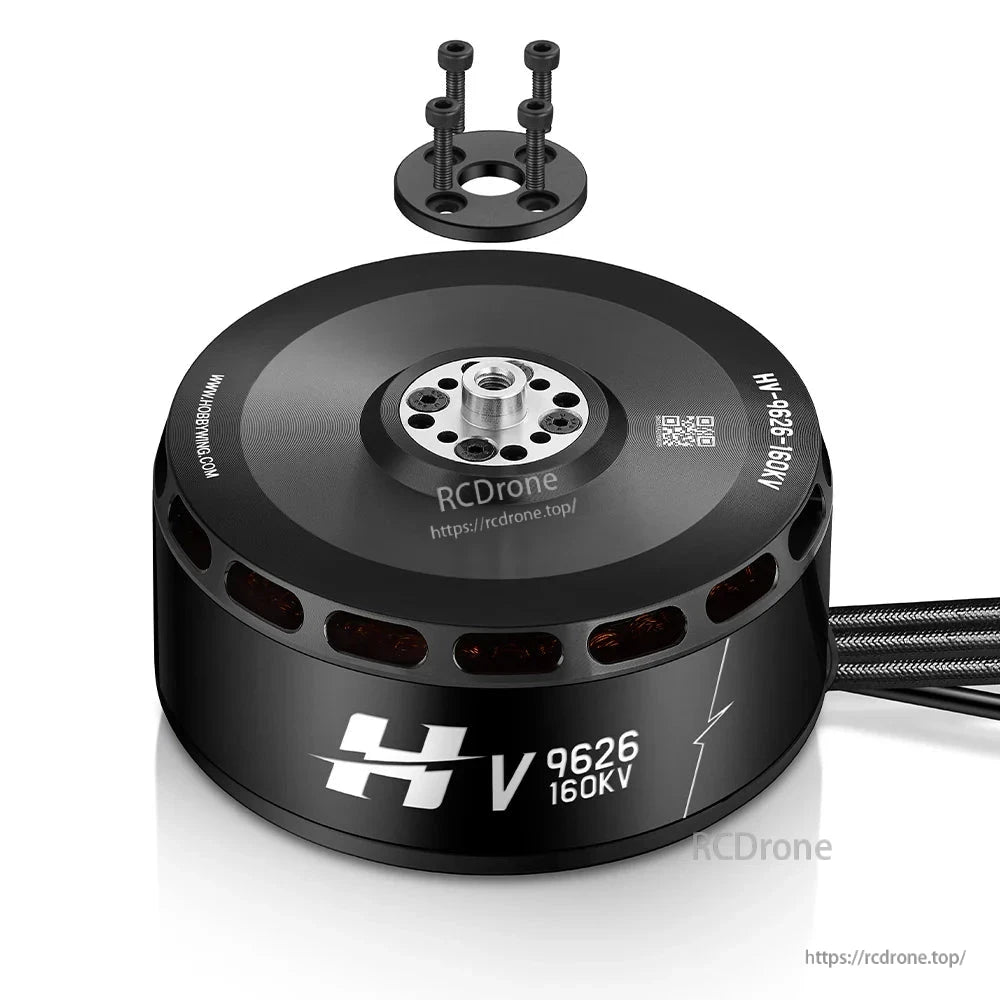

XRotor V9626 160KV VTOL 馬達具有通風的鋁外殼、中央安裝樞紐和延長的引線，以便於布線。
Hobbywing XRotor HV-9626 160KV 馬達的重量為975克，最大推力為38.5公斤，推重比為39:1。
XRotor V9626 VTOL 馬達適用於無人機應用，例如緊急響應操作。

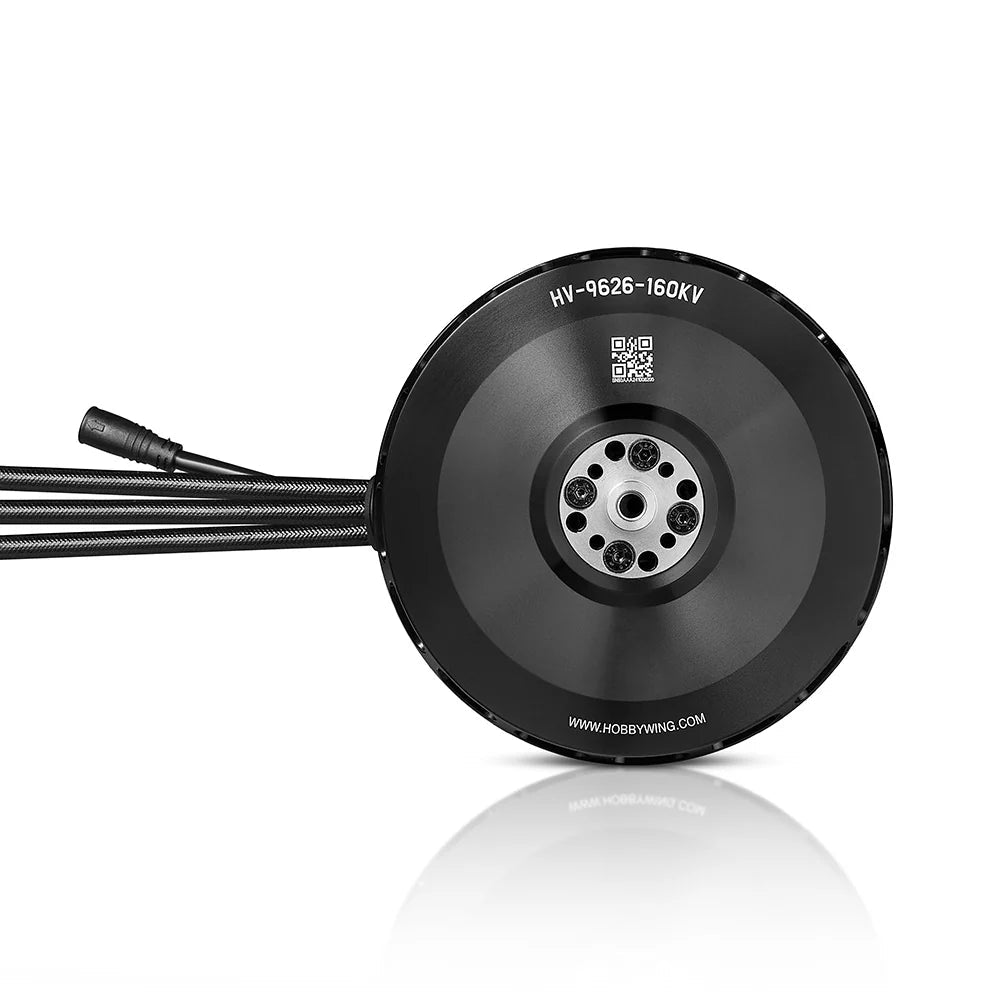

Hobbywing XRotor V9626 VTOL 馬達具有通風的黑色外殼，設計簡潔、低調，適合緊湊的安裝。
XRotor V9626 IPC 馬達採用智能螺旋槳控制技術，實現精確的螺旋槳停止定位，並具有標準化的安裝介面。
推薦的配置是將 V9626 160KV 馬達與 12S LiPo、MSC 30x9.8 或 32x10.5 螺旋槳，以及 XRotor Pro-H200A-14S-BLDC-IPC ESC 配對使用。
