概述

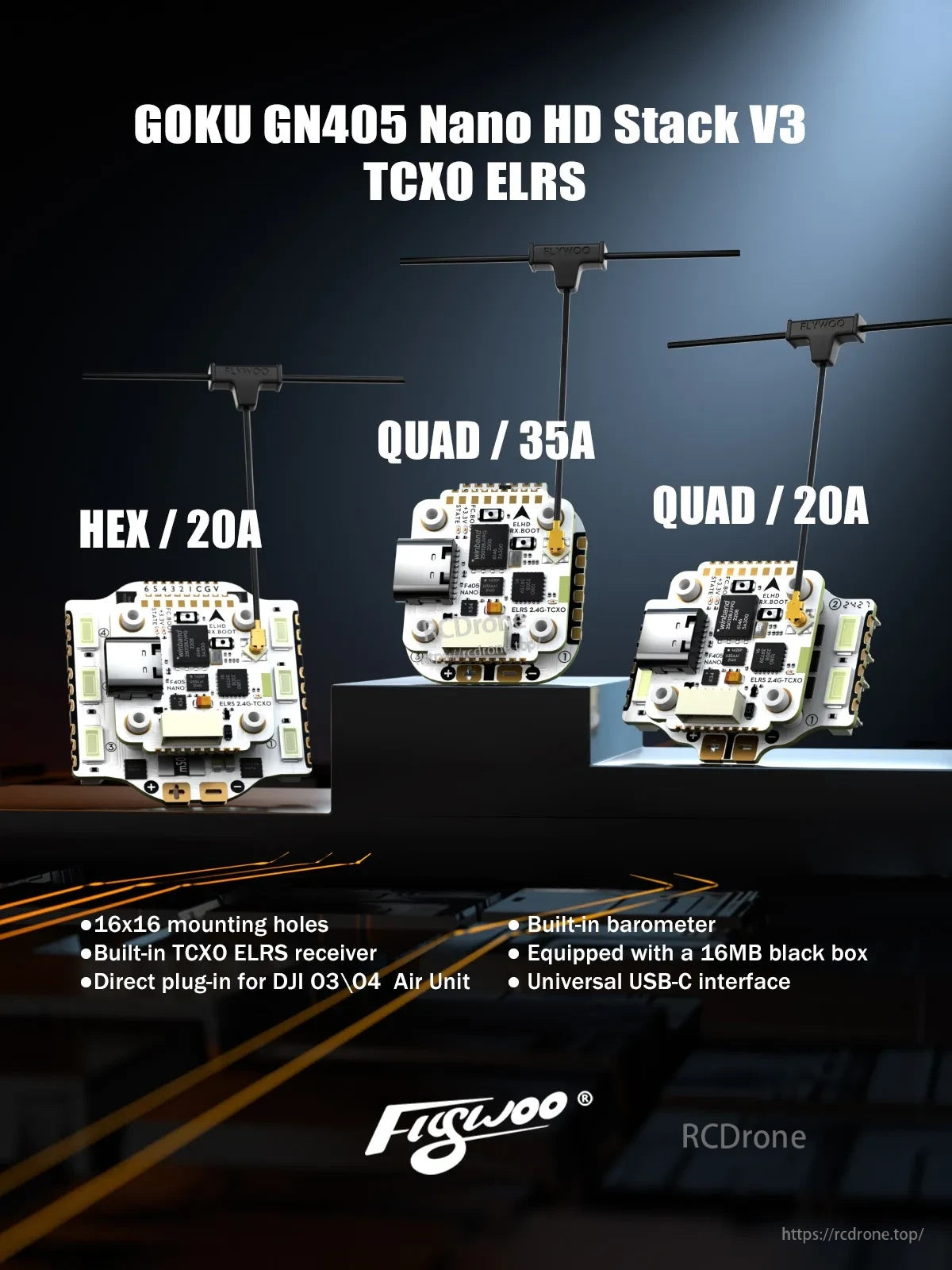

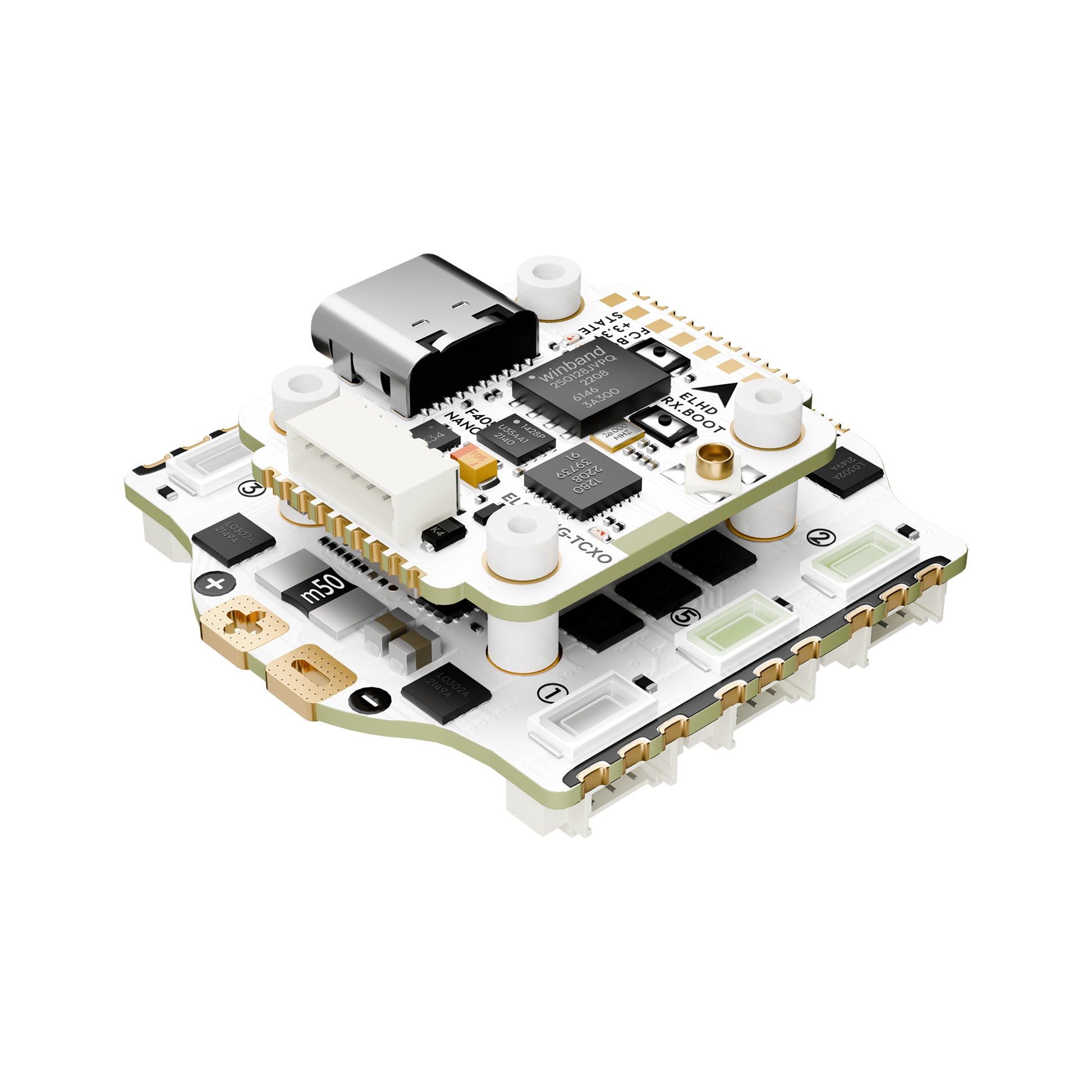

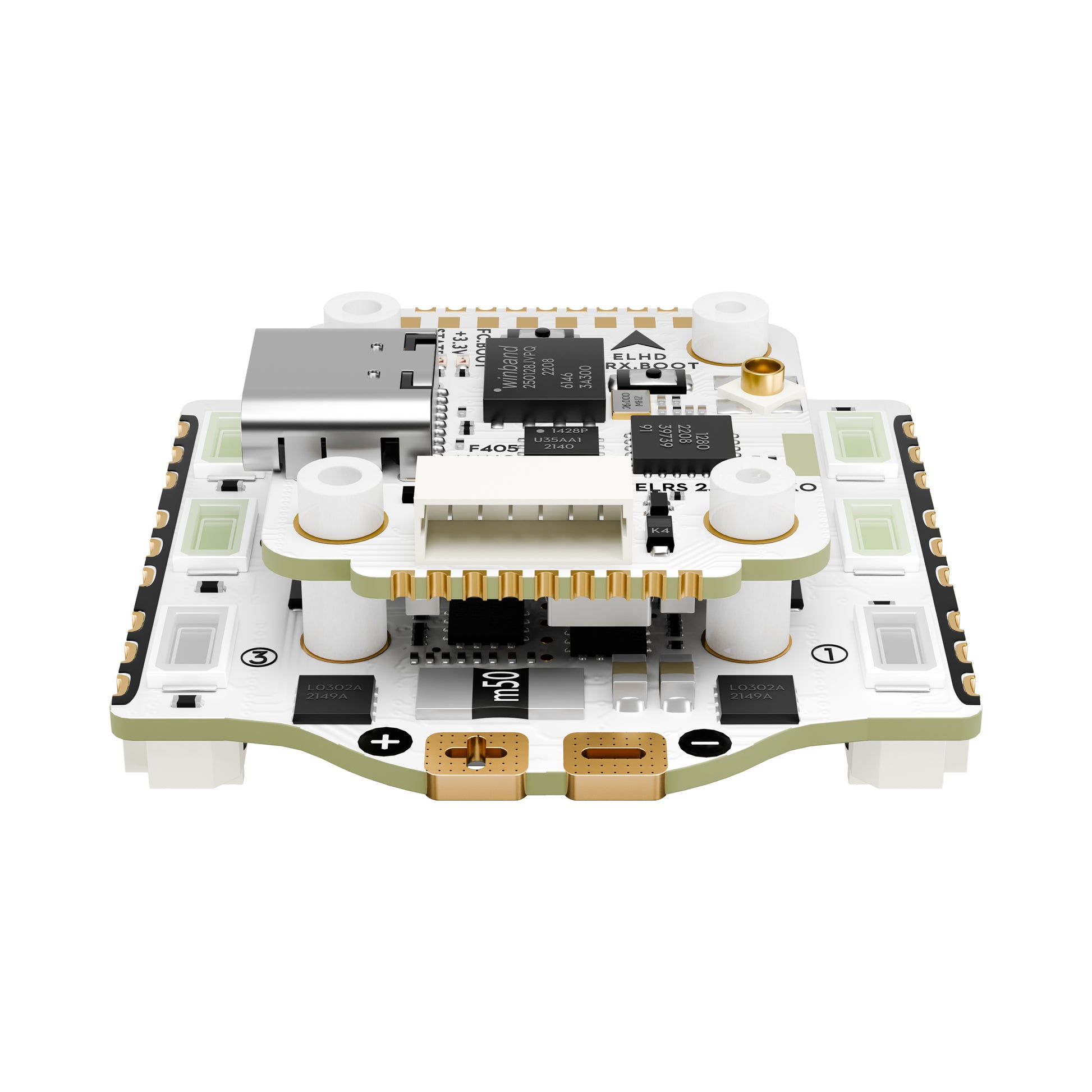

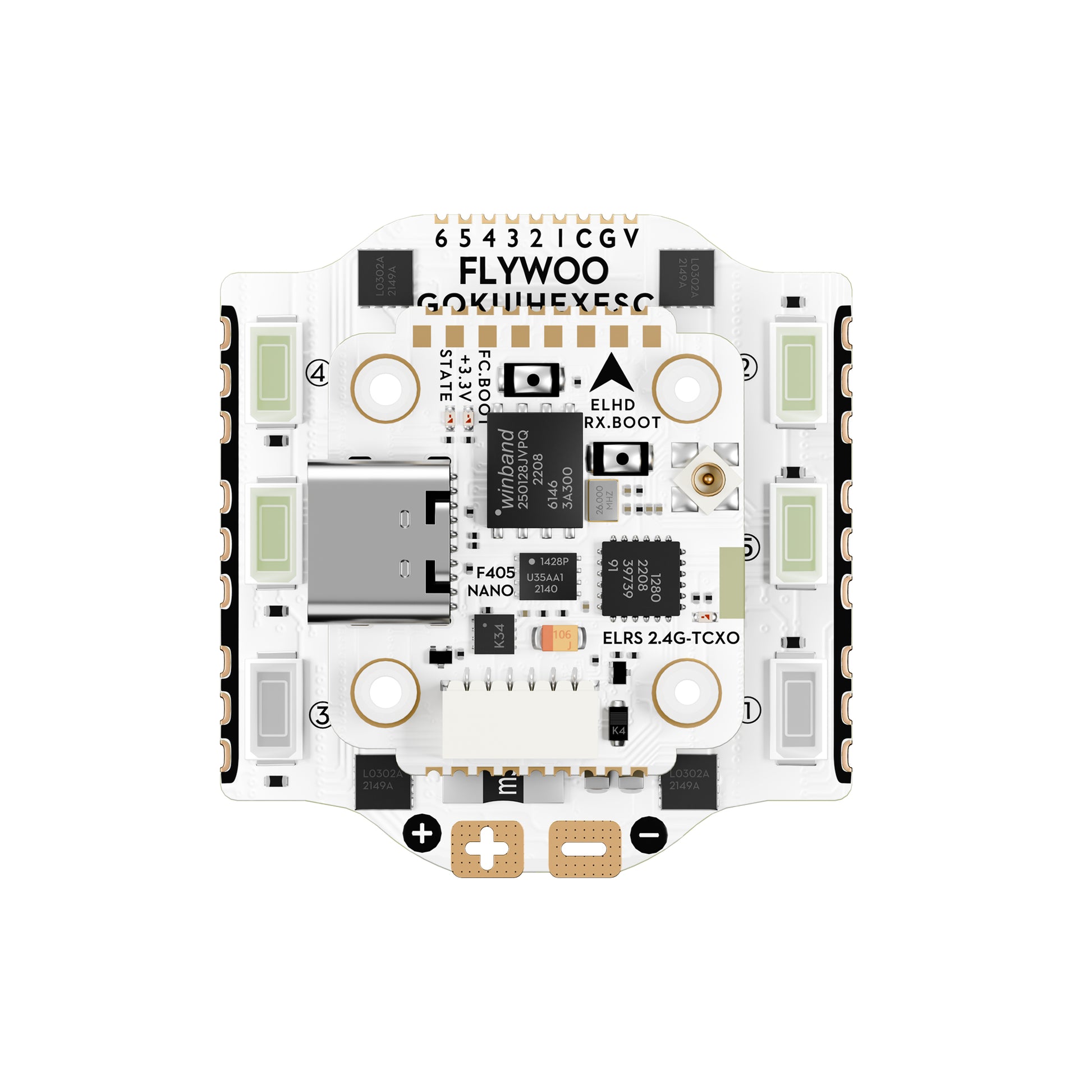

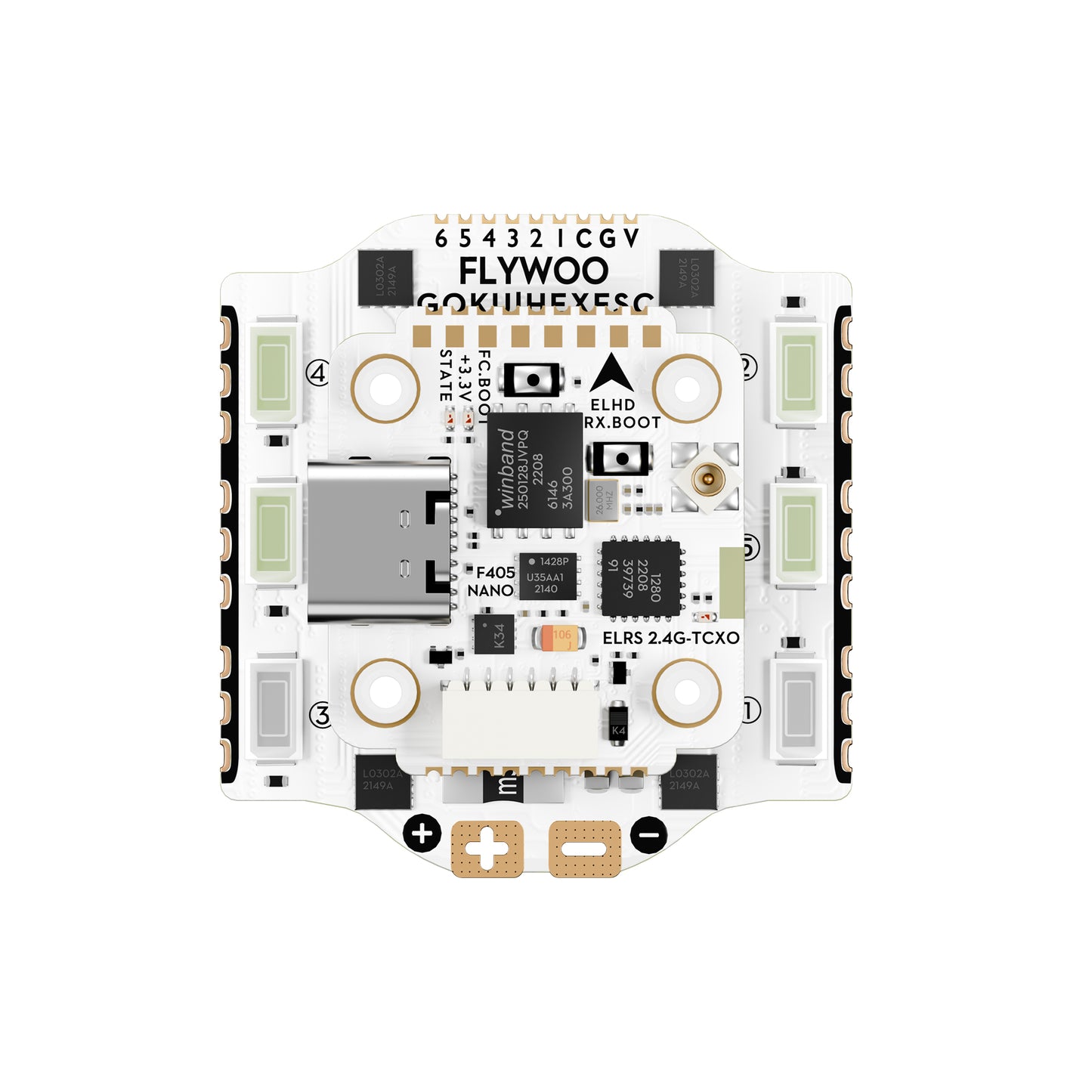

Flywoo GOKU HEX GN405 Nano HD 20A 堆疊 V3 是一款緊湊的 FPV 飛行控制器 (FC) 和 ESC 堆疊，內建 TCXO ELRS 2.4G 接收器。它使用 16x16 安裝模式和 USB Type-C 端口，並支持直接插入連接 DJI O3/O4 空中單元安裝，同時通過 FC/ESC 引腳連接器接口與 QUAD/HEX 構建保持兼容。
主要特點
- 16x16 安裝孔，緊湊設計

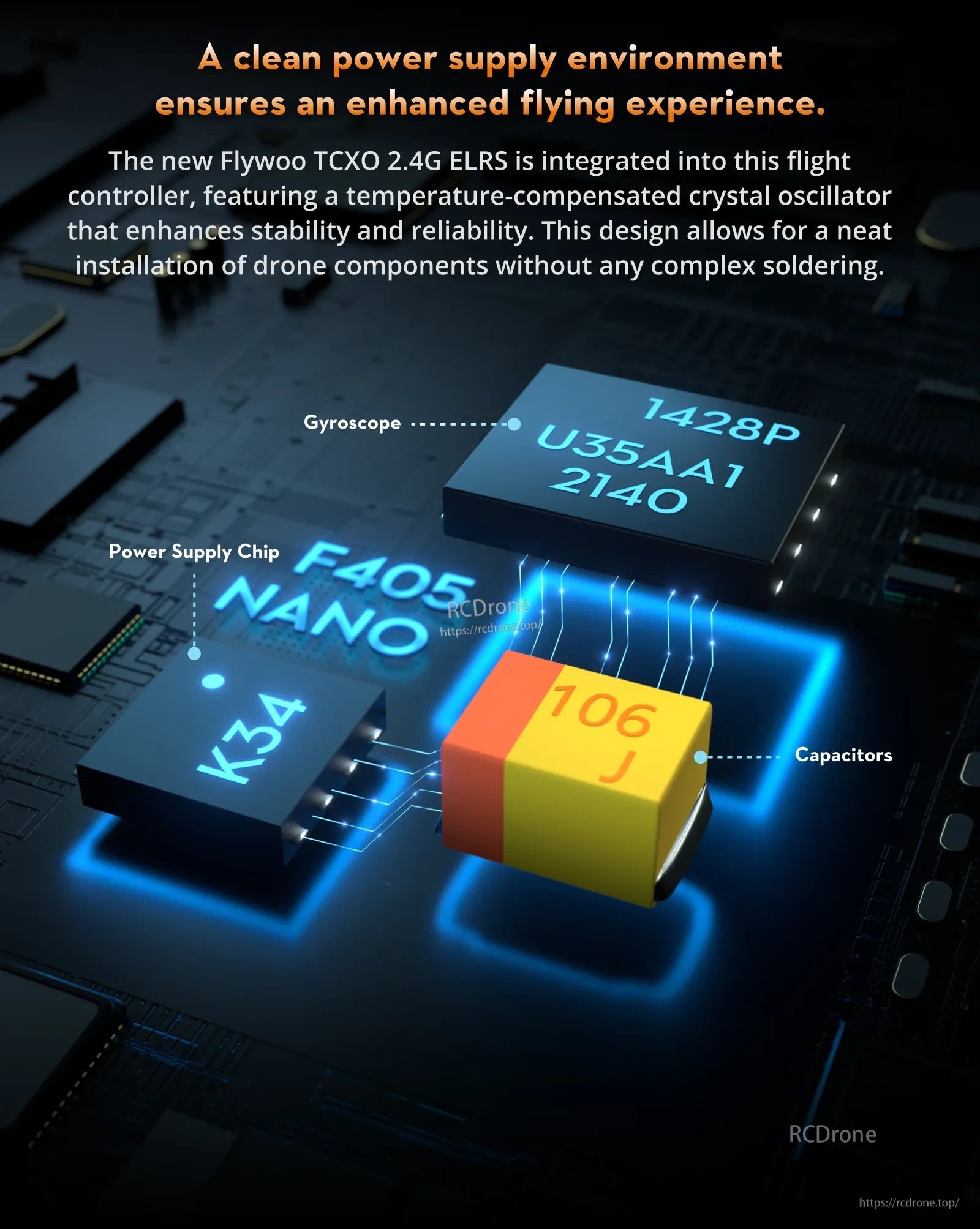

- 內建 TCXO ELRS 2.4G 接收器 (ELRS 端口為 UART6)

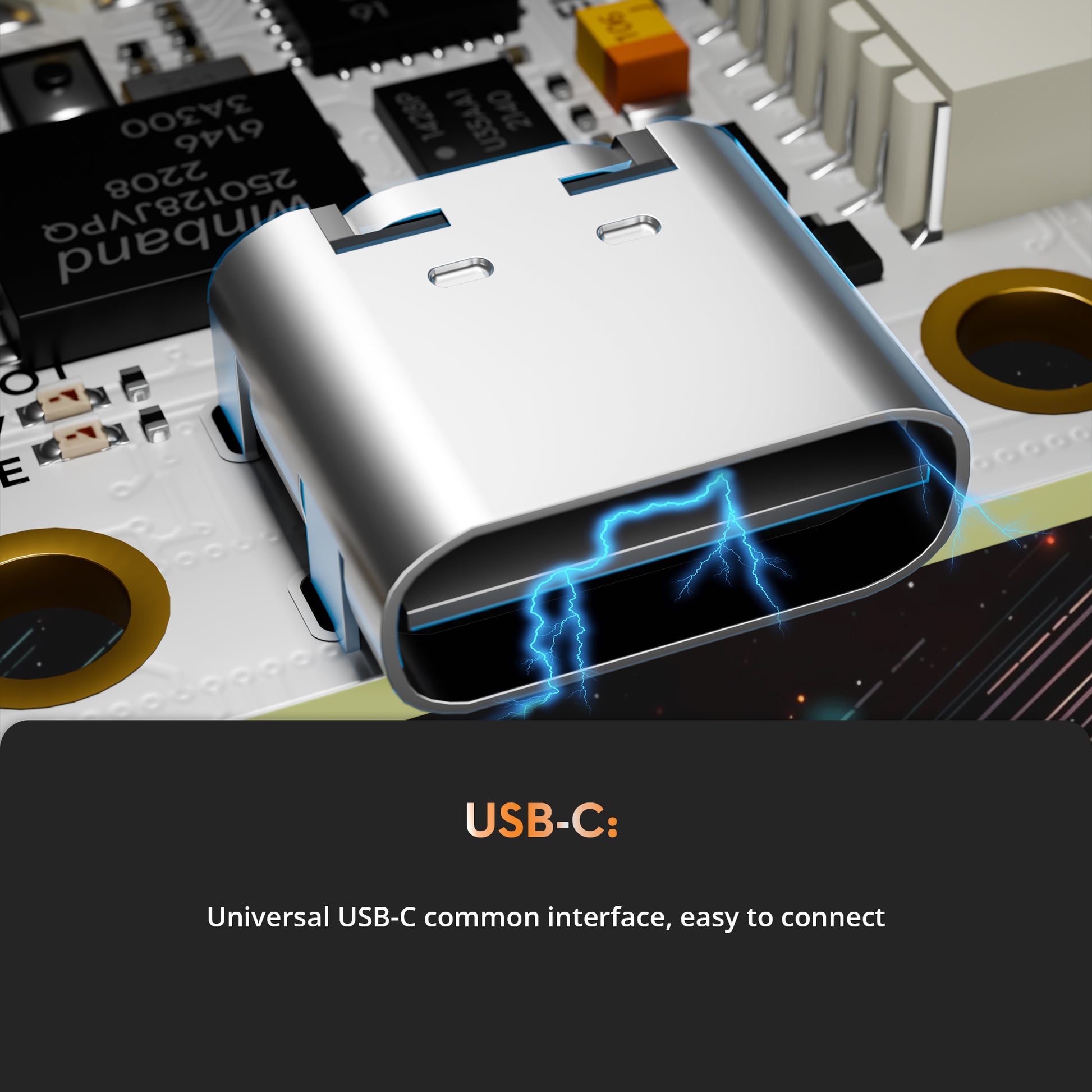

- 通用 USB Type-C 接口

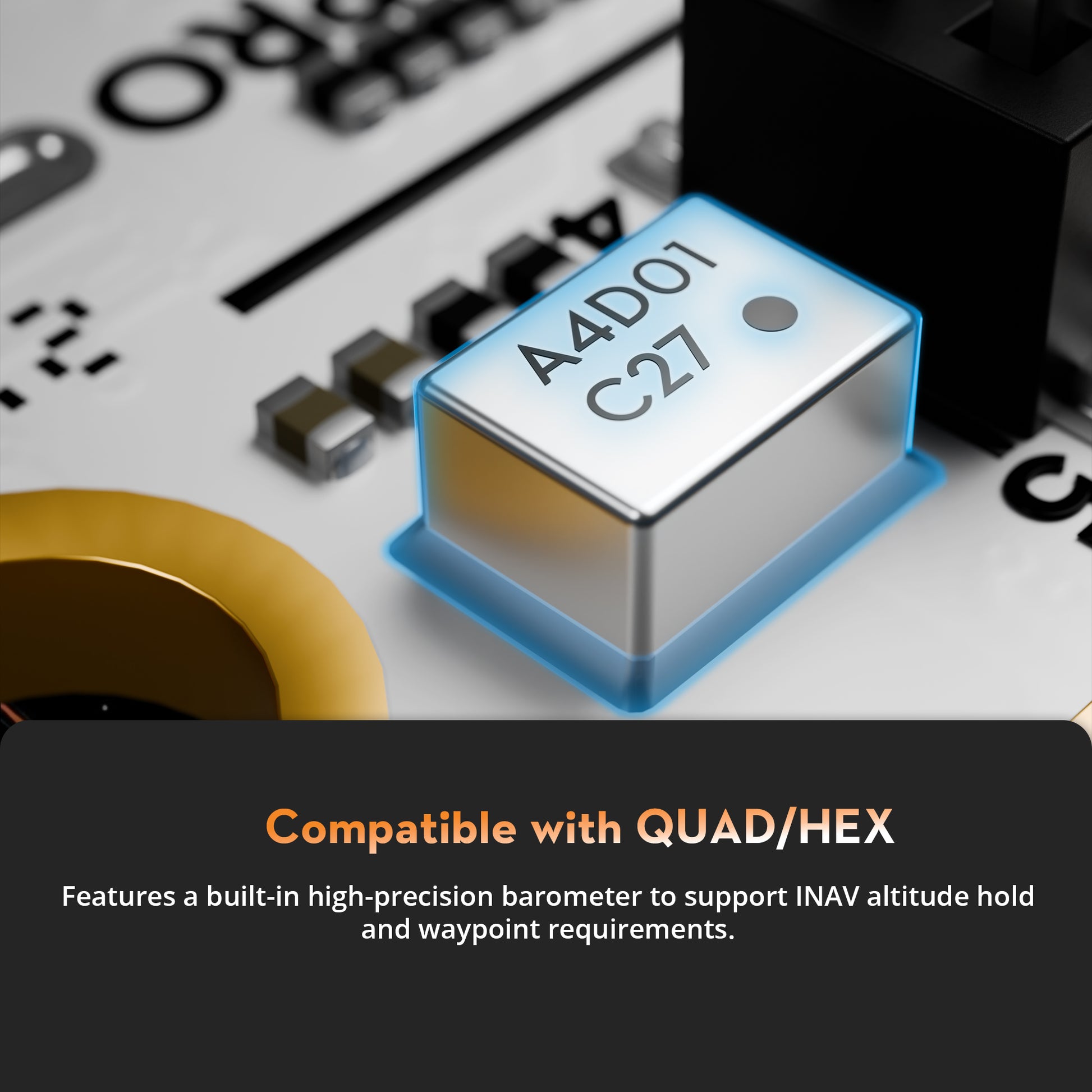

- 內建氣壓計

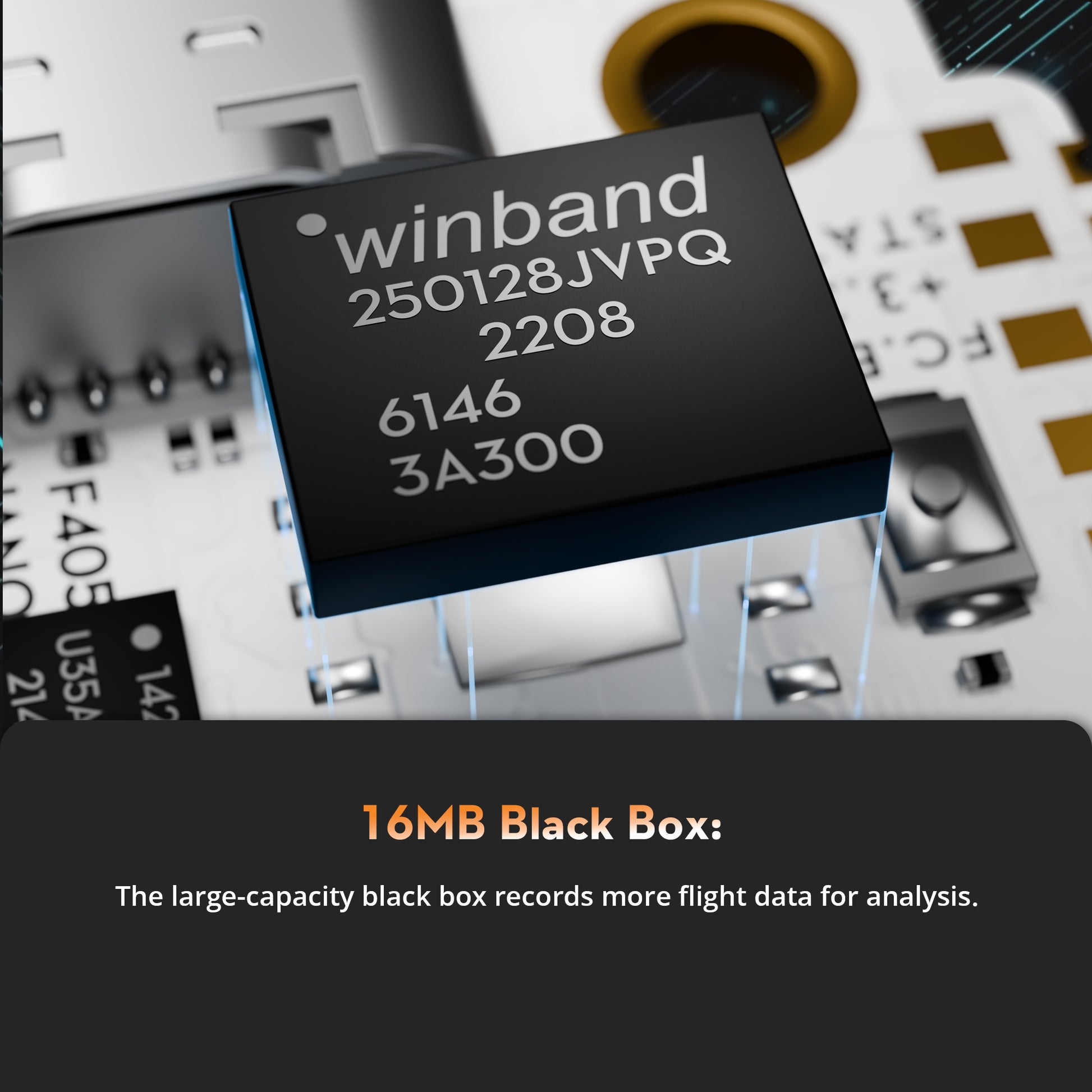

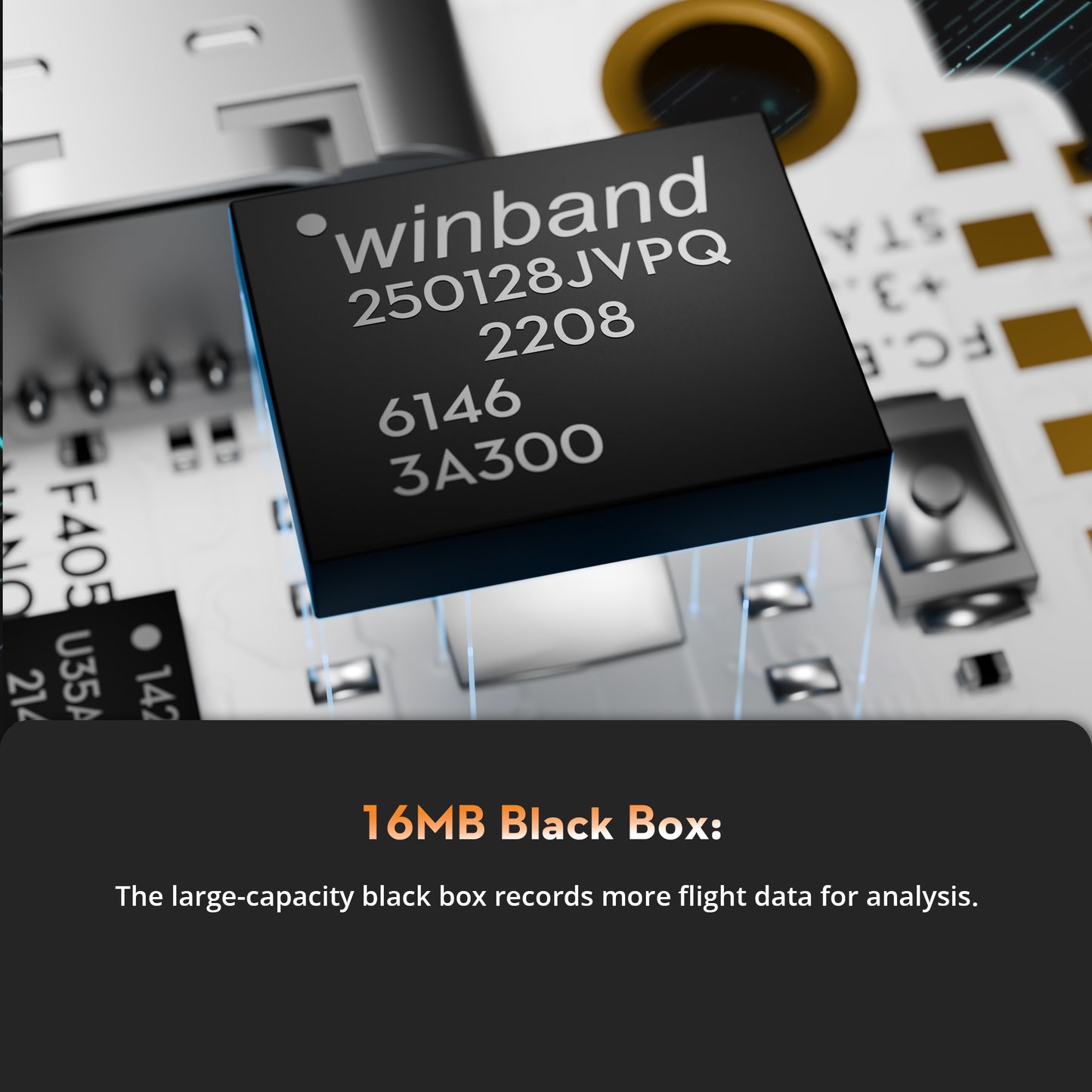

- 16MB 黑匣子
- 直接 FC/ESC 連接 (引腳連接器；無需扁平電纜)

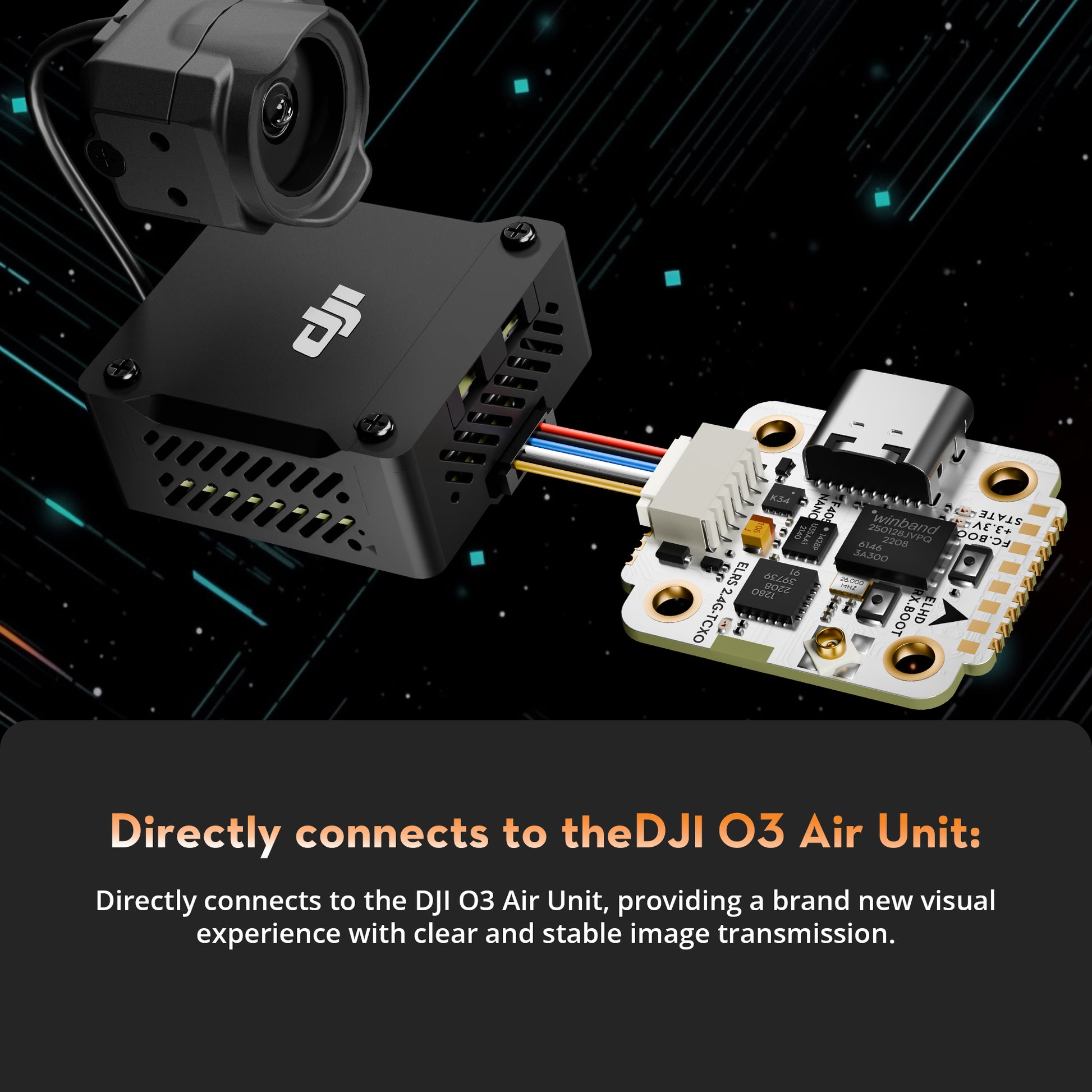

- 直接插入 DJI O3/O4 空中單元

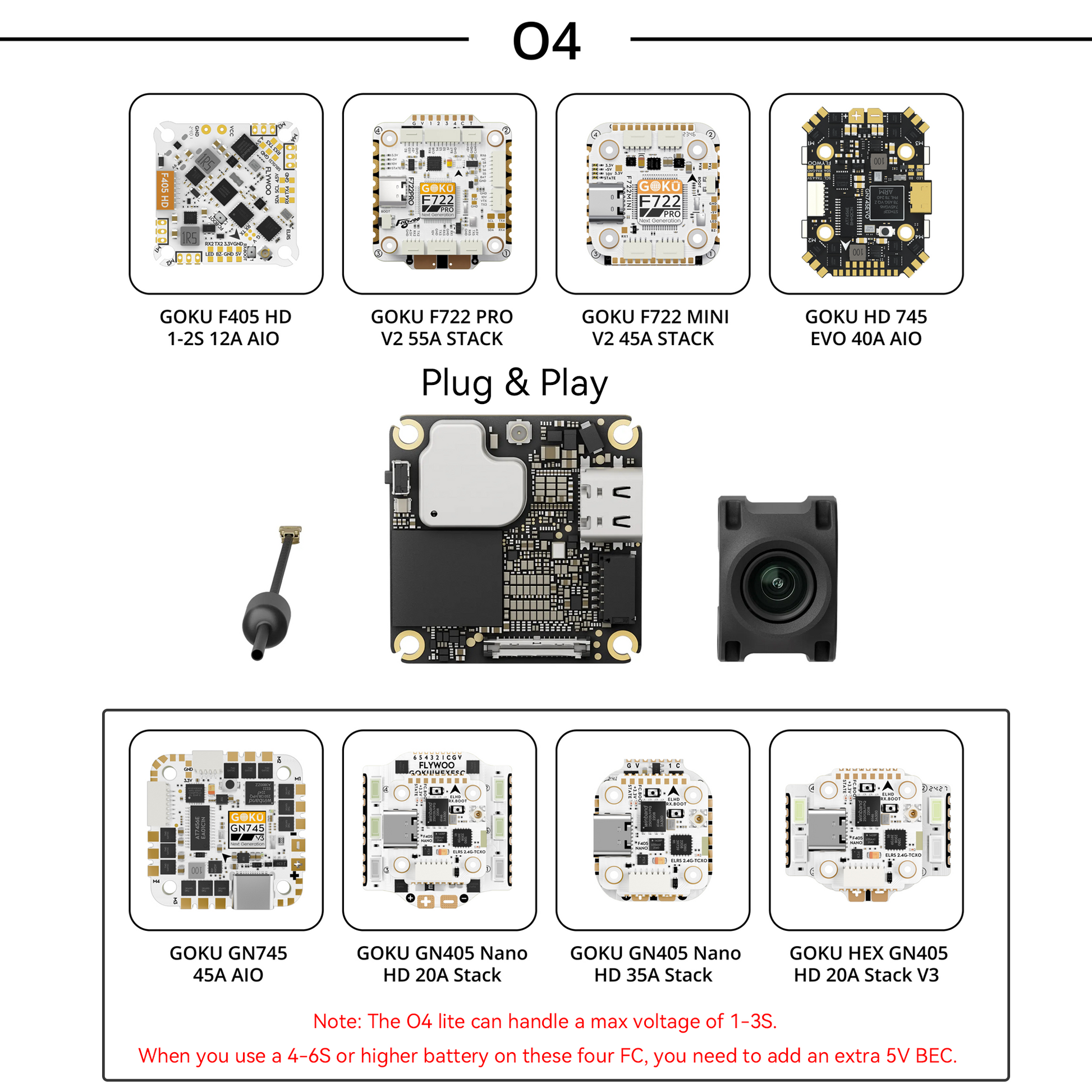

電源注意事項： O4 Lite 最大可處理 1-3S 的電壓。使用 4S 電池時，需要額外的 5V BEC。
規格

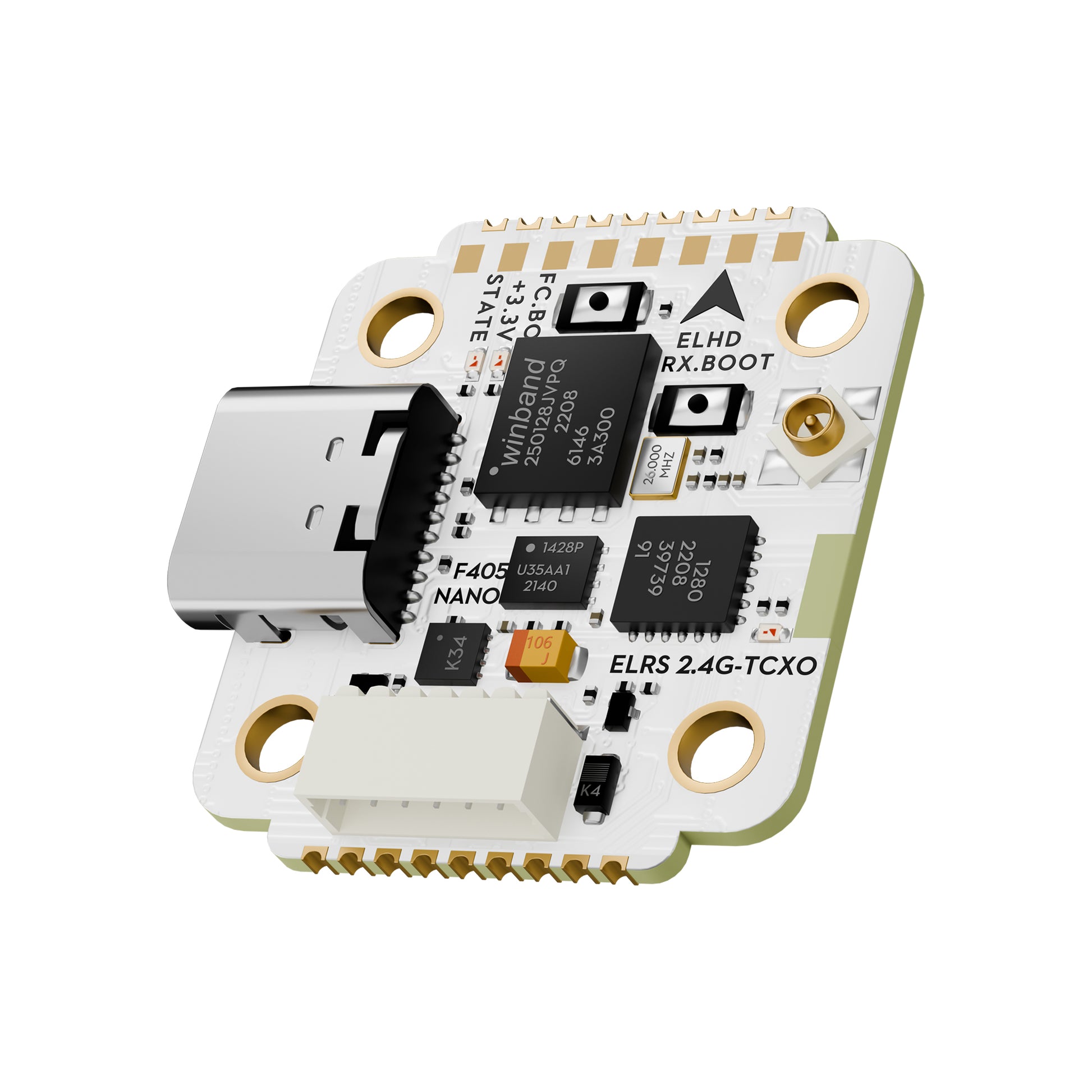

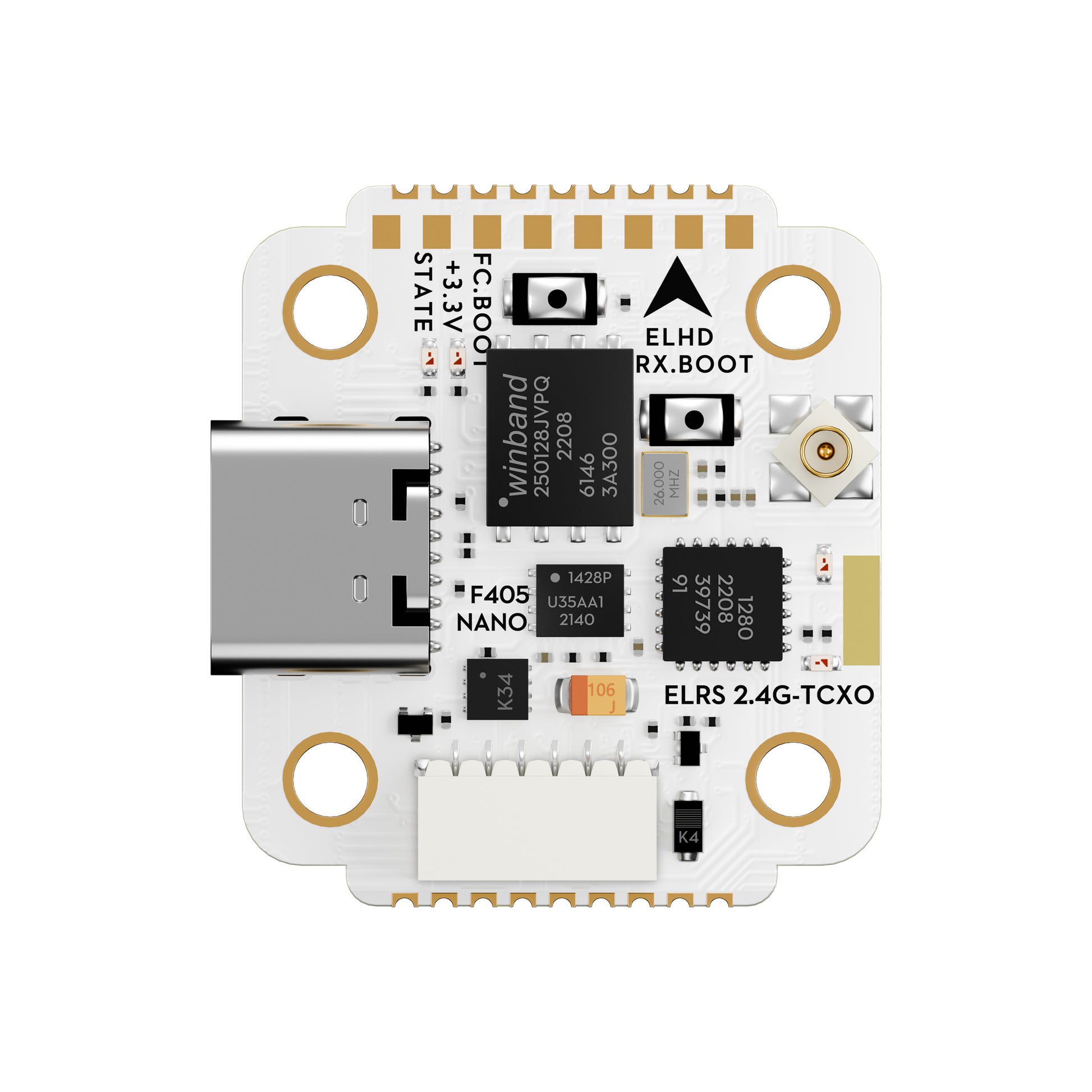

飛行控制器 (Flywoo GOKU GN405 Nano HD FC V3 w/ ELRS 2.4g 16x16)
| MCU | STM32F405 BGA |
| 陀螺儀 (SPI) | ICM-42688P (SPI) |
| IMU (陀螺儀) | ICM42688P |
| OSD | 無 |
| 氣壓計 | DP310 |
| 黑匣子 | 16MB |
| USB 端口類型 | Type-C |
| UARTs | UART1, UART2, UART3, UART4, UART5 (SBUS), UART6 (ELRS) |
| 輸入電壓 | 7.4V - 24V / 2 - 6S LiPo |
| BEC | 5V 2A / 3.3V 0.5A |

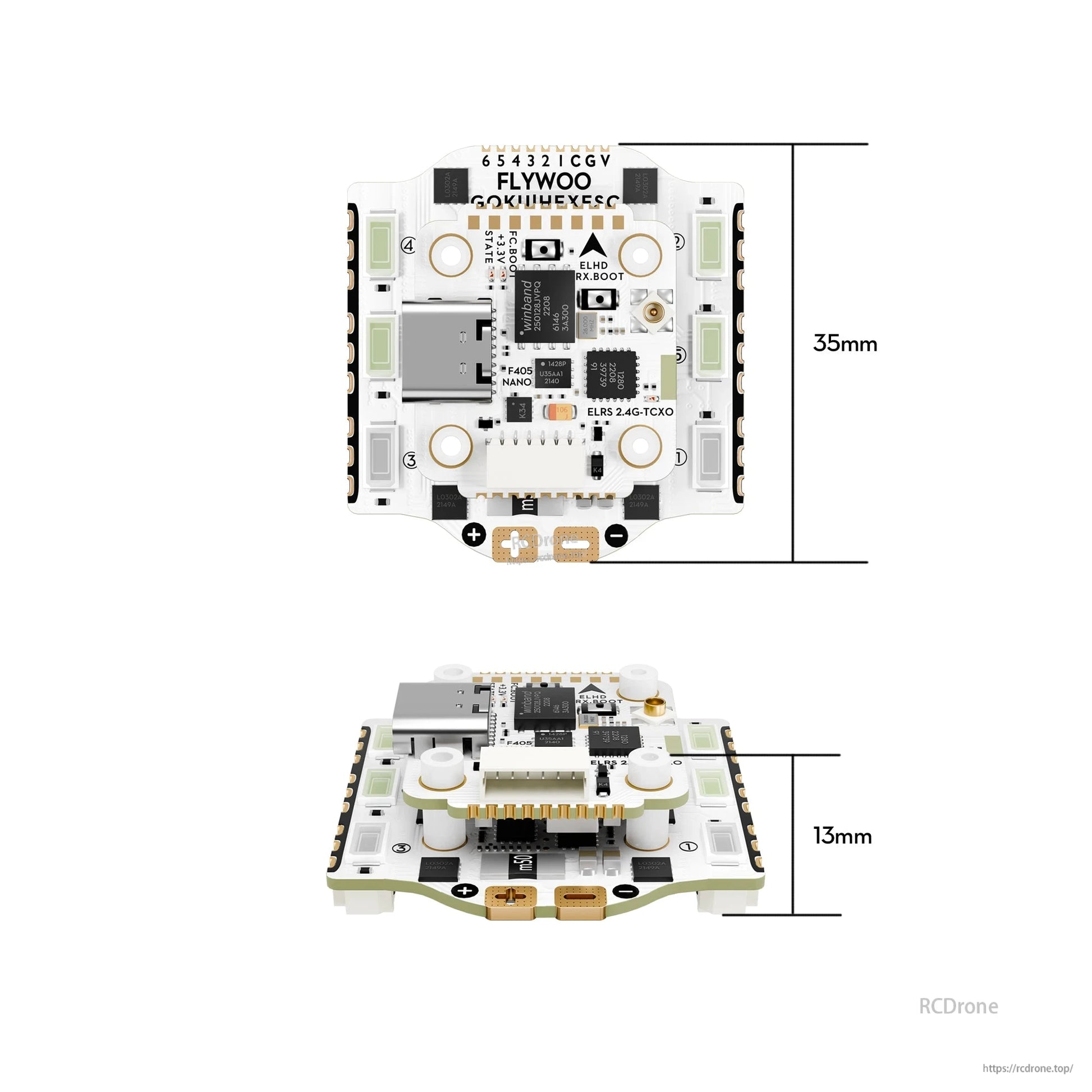

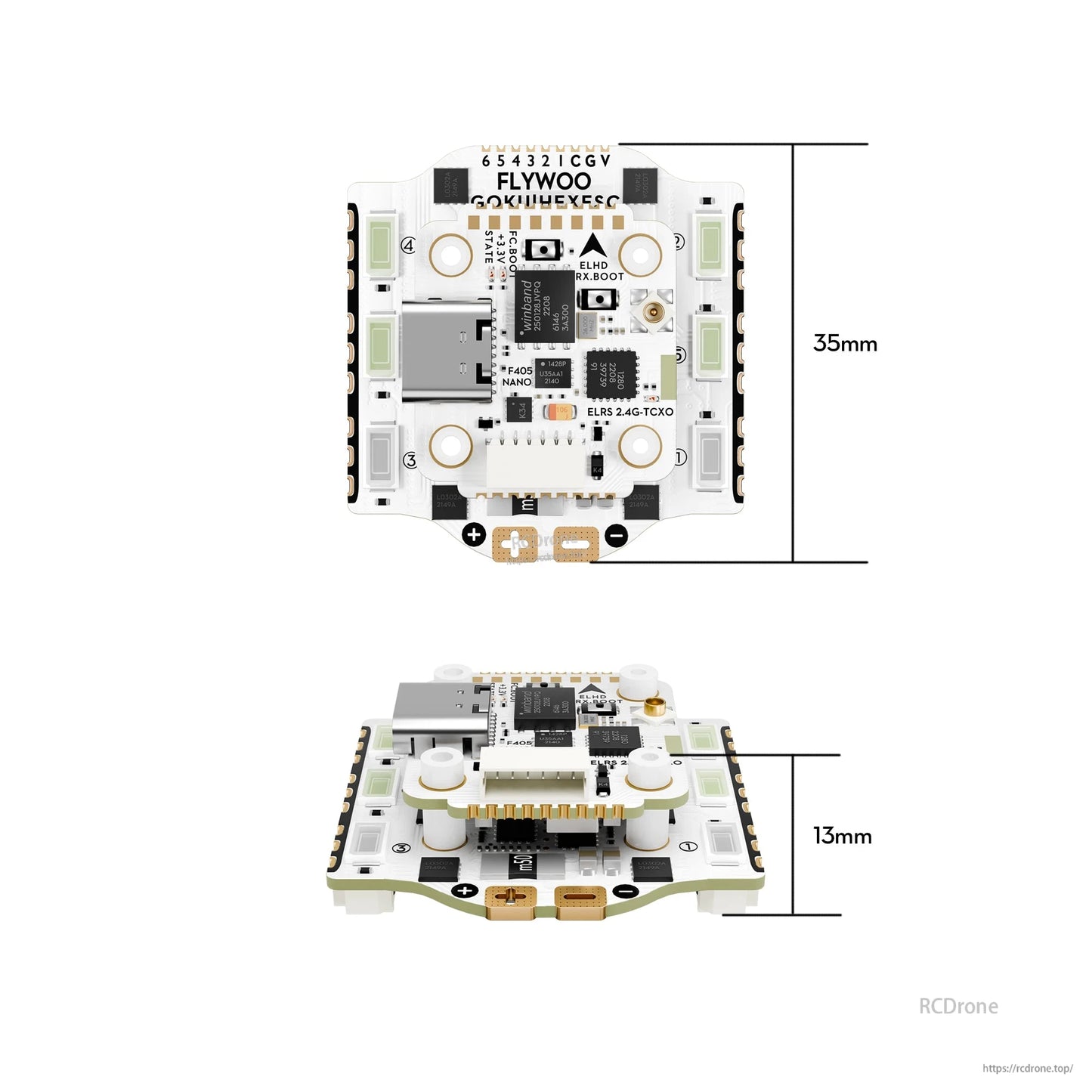

| 尺寸 | 25mm x 23mm x 8mm |
| 孔位 | M2 16 x 16mm |

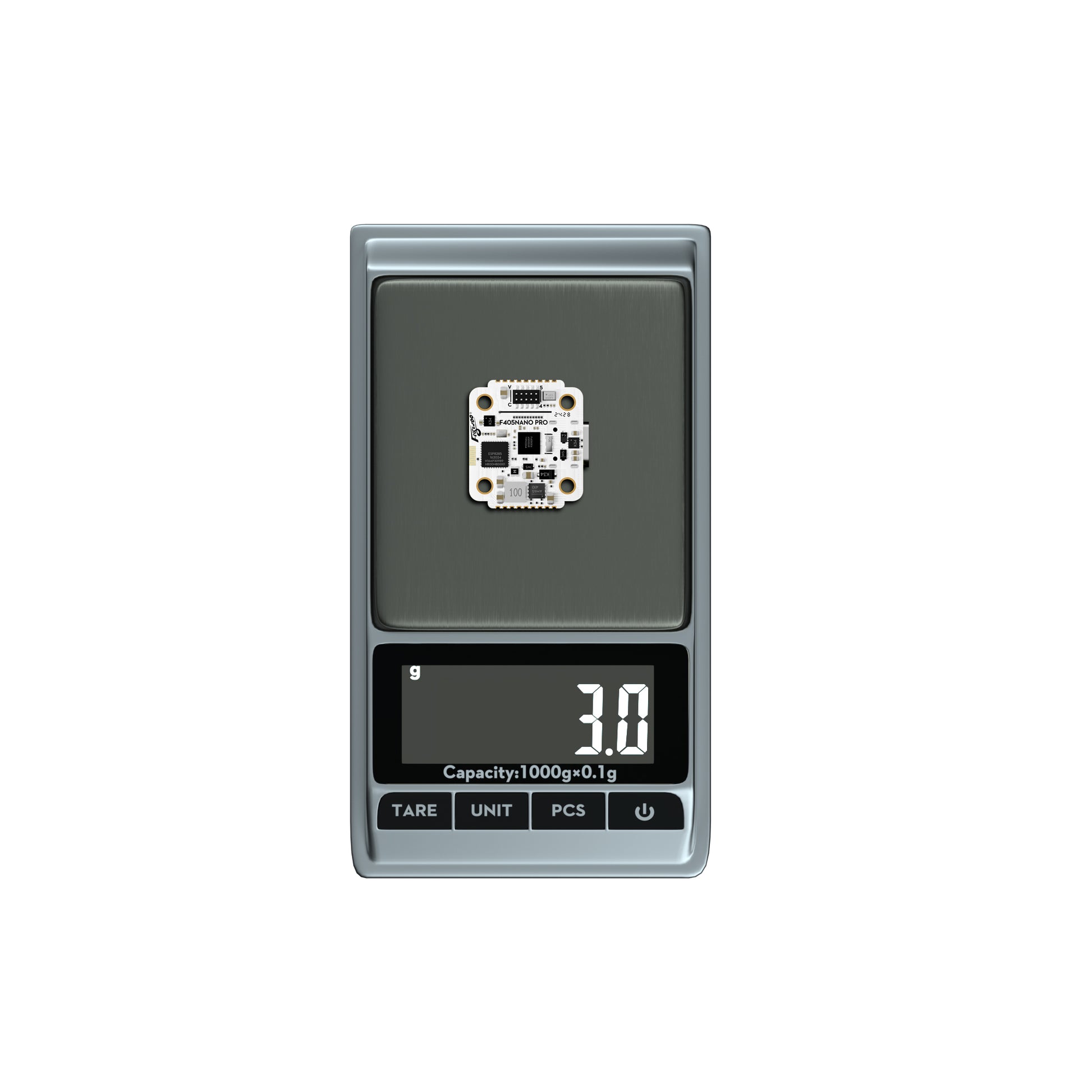

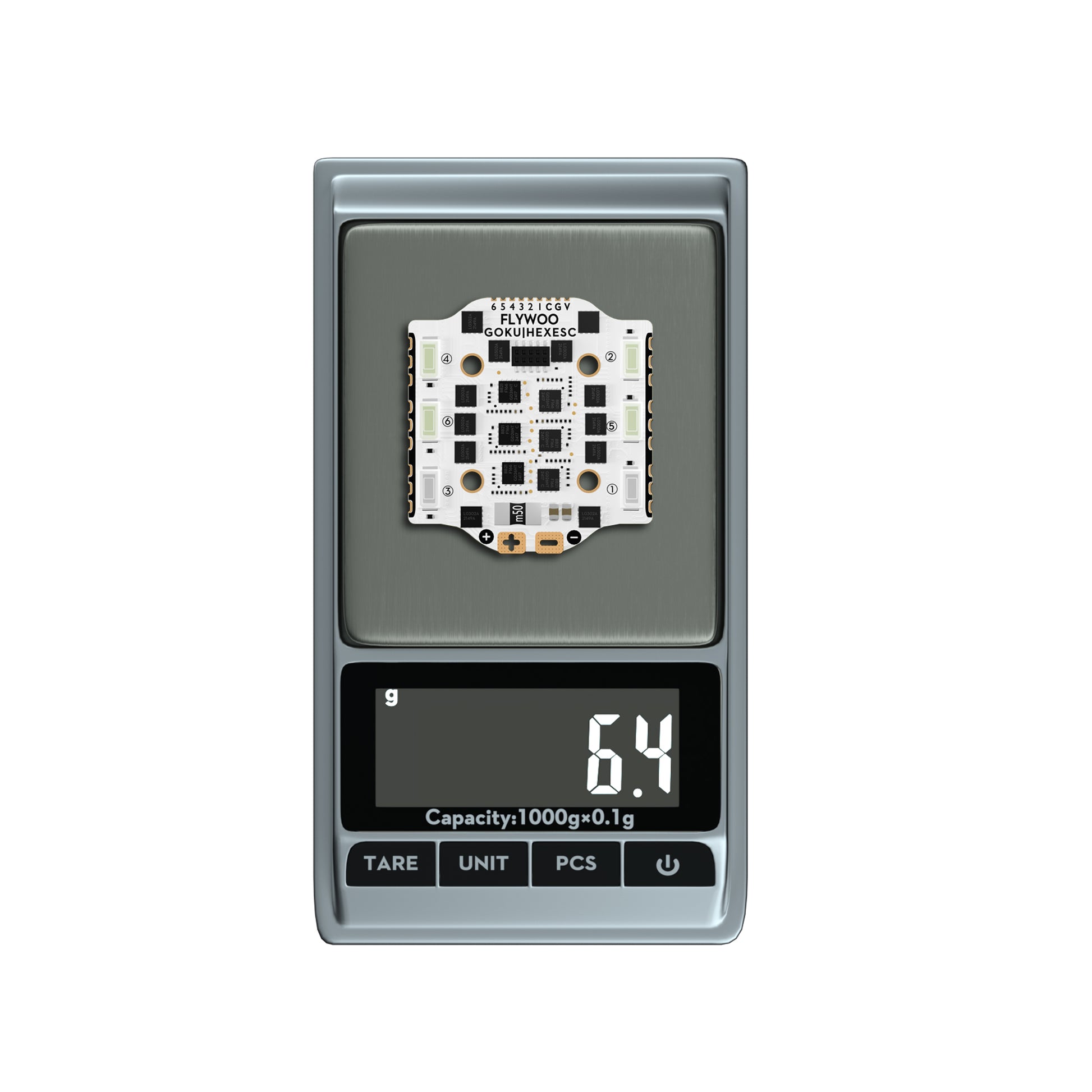

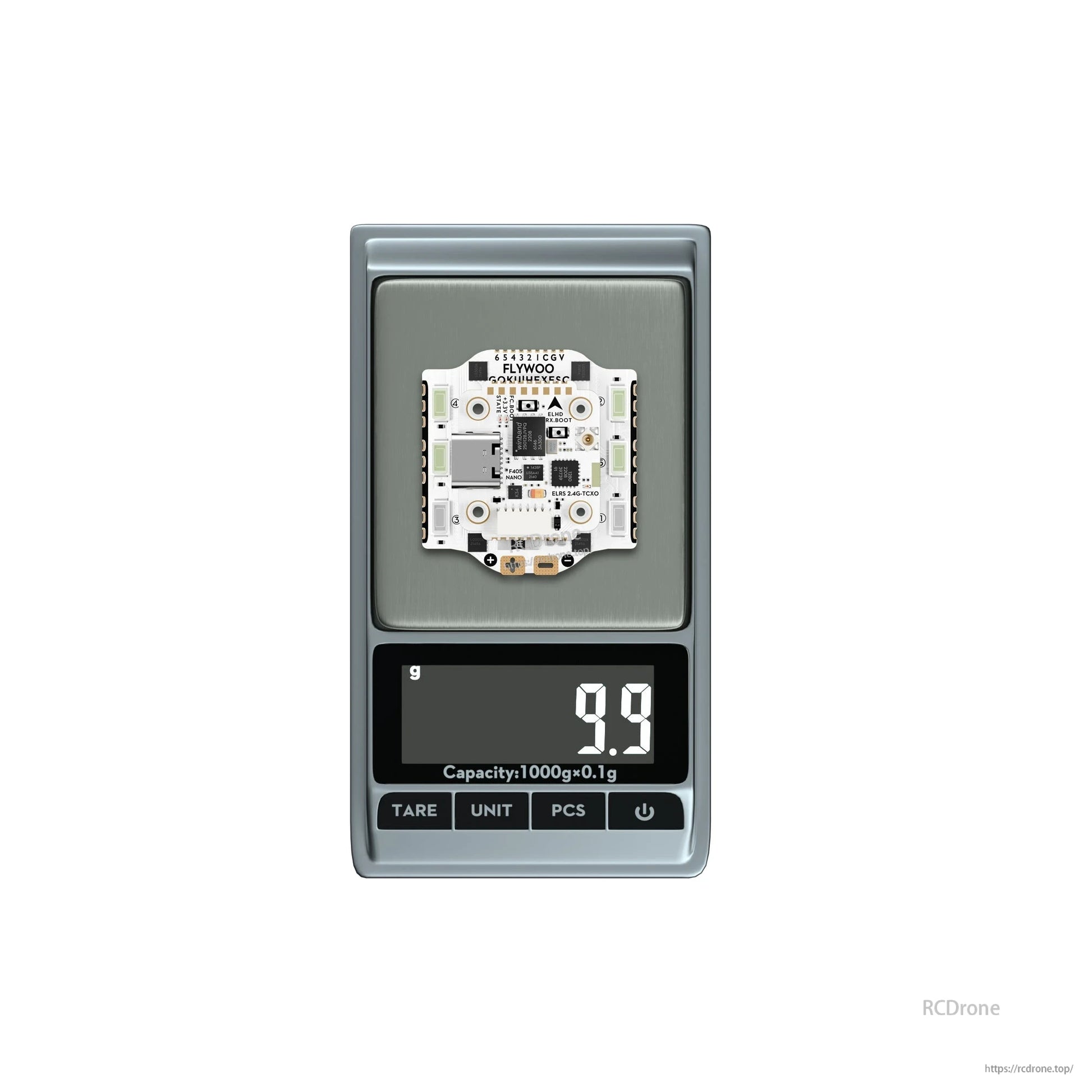

| 重量 | 3g (FC), 7.8g (FC+20A), 9.4g (FC+20A HEX), 6.5g (FC+35A) |
ESC 選項 (如指定)
| 版本 | 型號名稱 | ESC MCU | 電源 LED | 持續電流 | 輸入 | 支持的協議 | 尺寸 | 重量 |
|---|---|---|---|---|---|---|---|---|
| 20A ESC (四旋翼) | GOKU BS 20A ESC 帶 LED V3 16x16 | BB21F16G | 是 | 20A | 2-4S LiPo | PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600 | 27 x 33mm 板，16mm 安裝孔 (M2) | 4.5g |
| 35A ESC (四旋翼) | GOKU BS 20A ESC 帶 LED V3 16x16 | BB21F16G | 否 | 35A | 2-4S LiPo | PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600 | 27 x 33mm 板，16mm 安裝孔 (M2) | 3.6g |

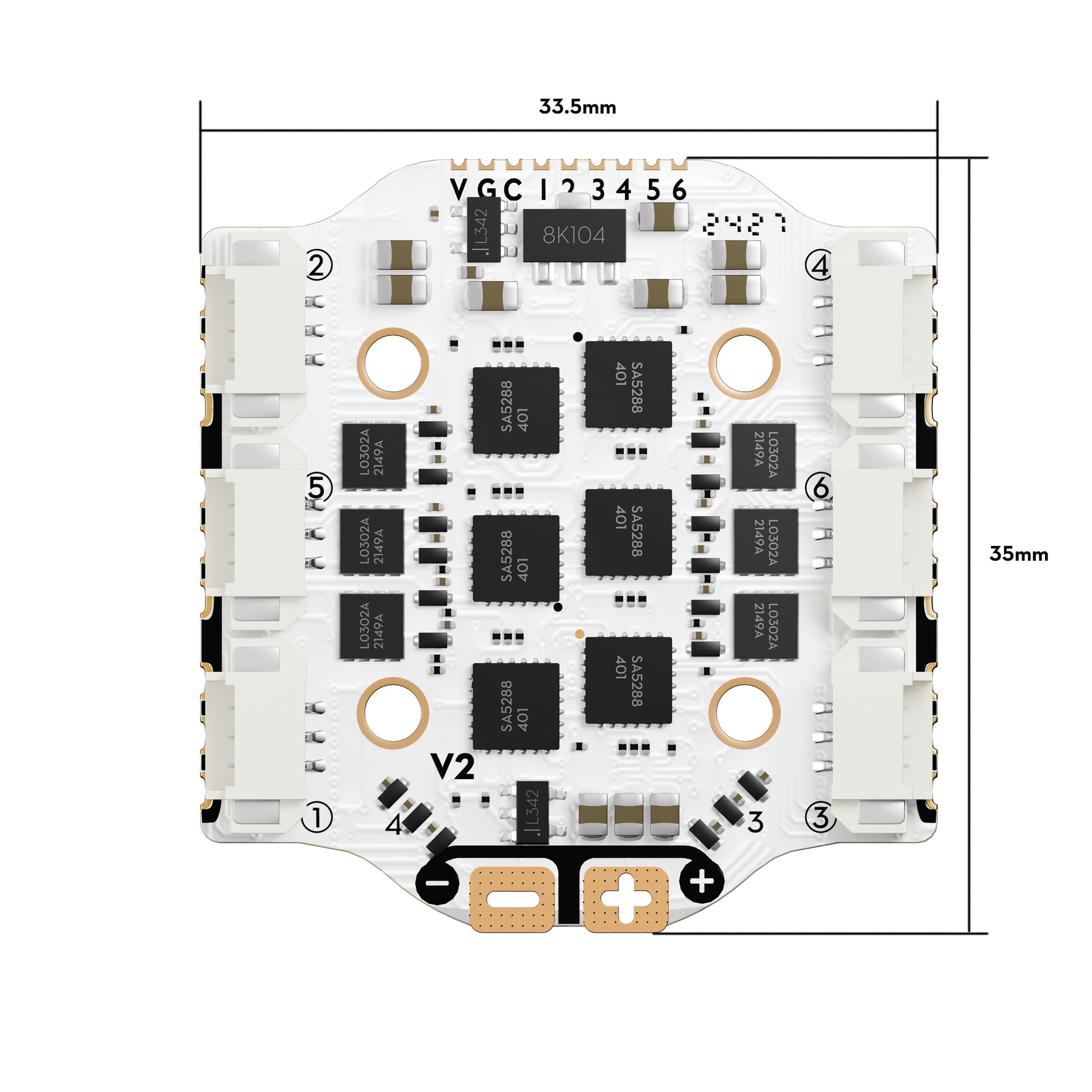

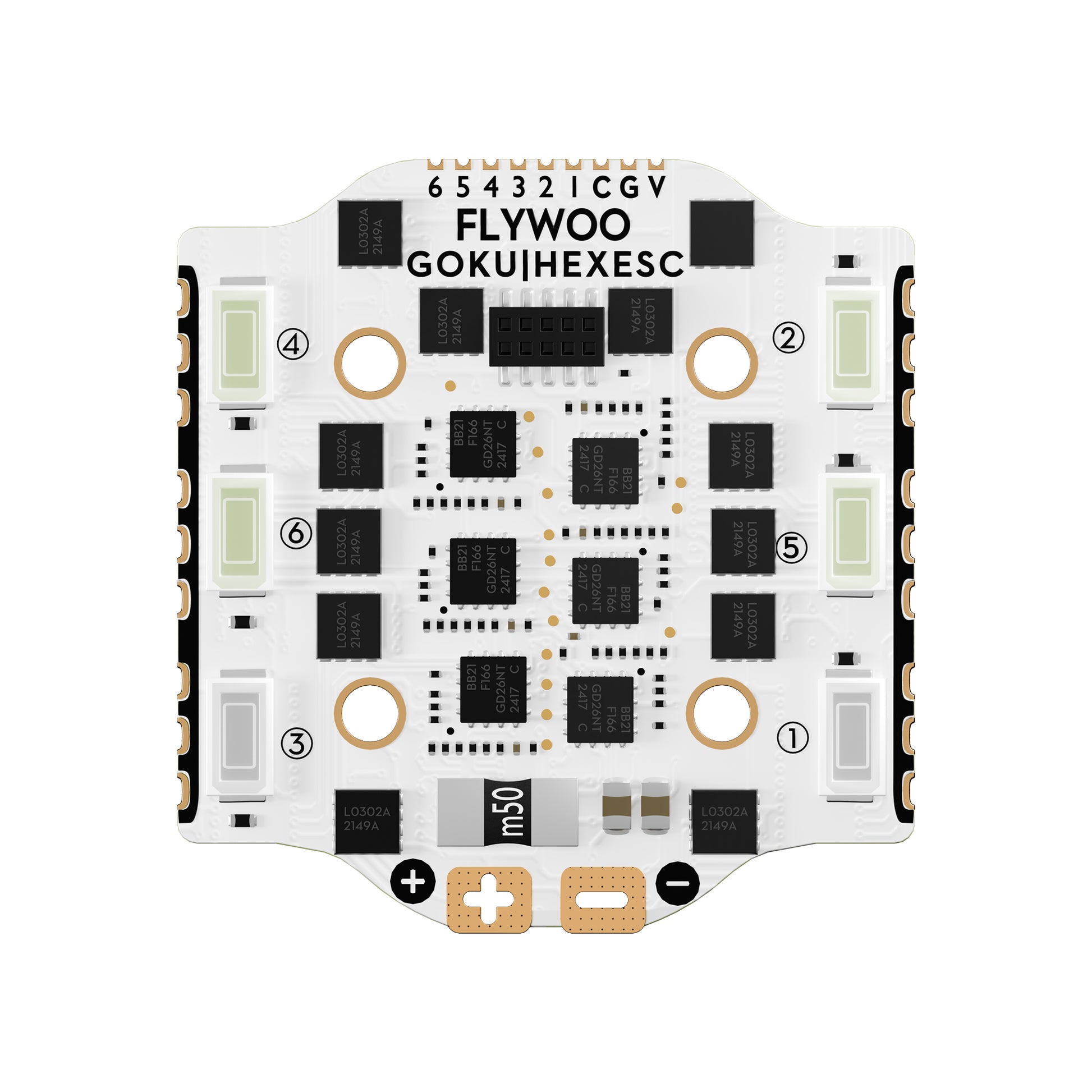

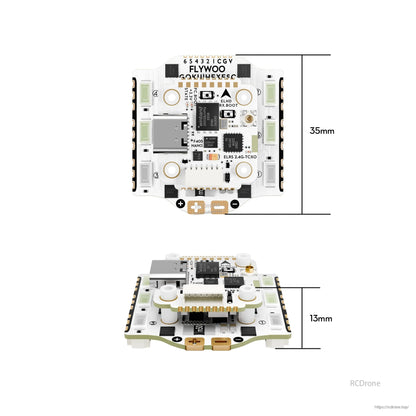

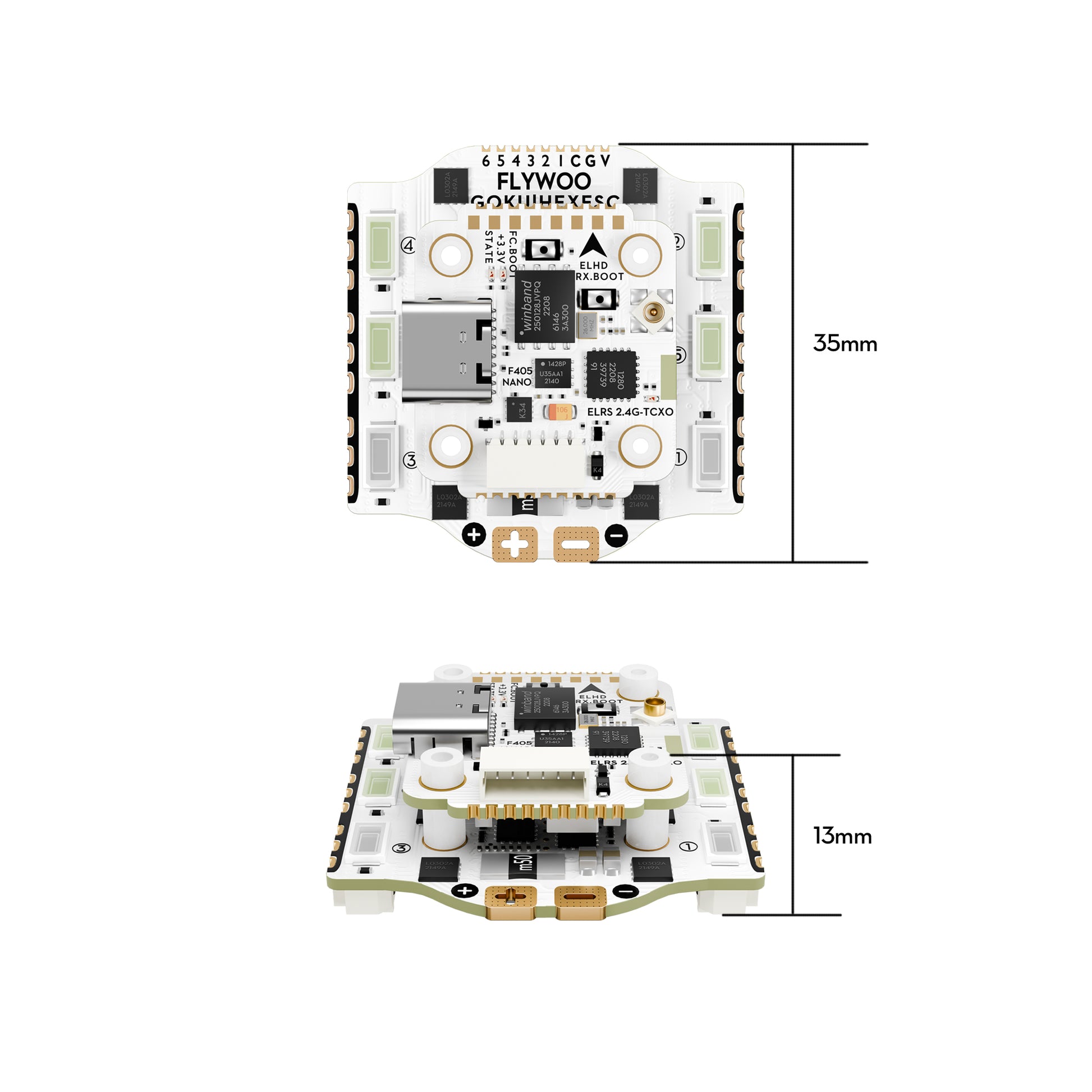

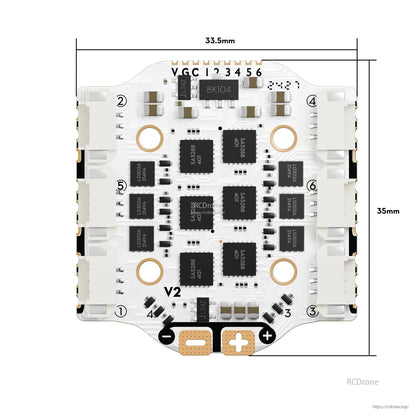

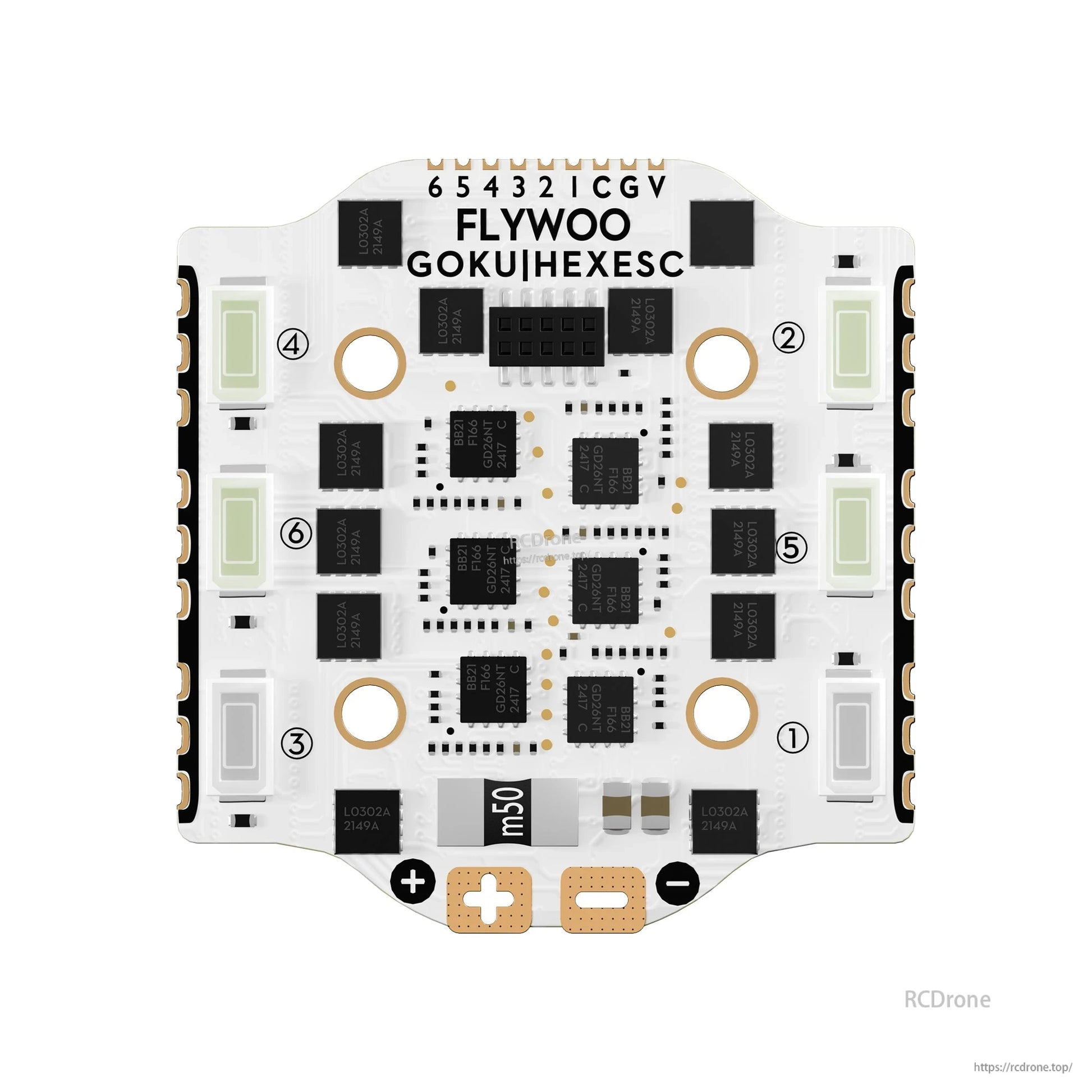

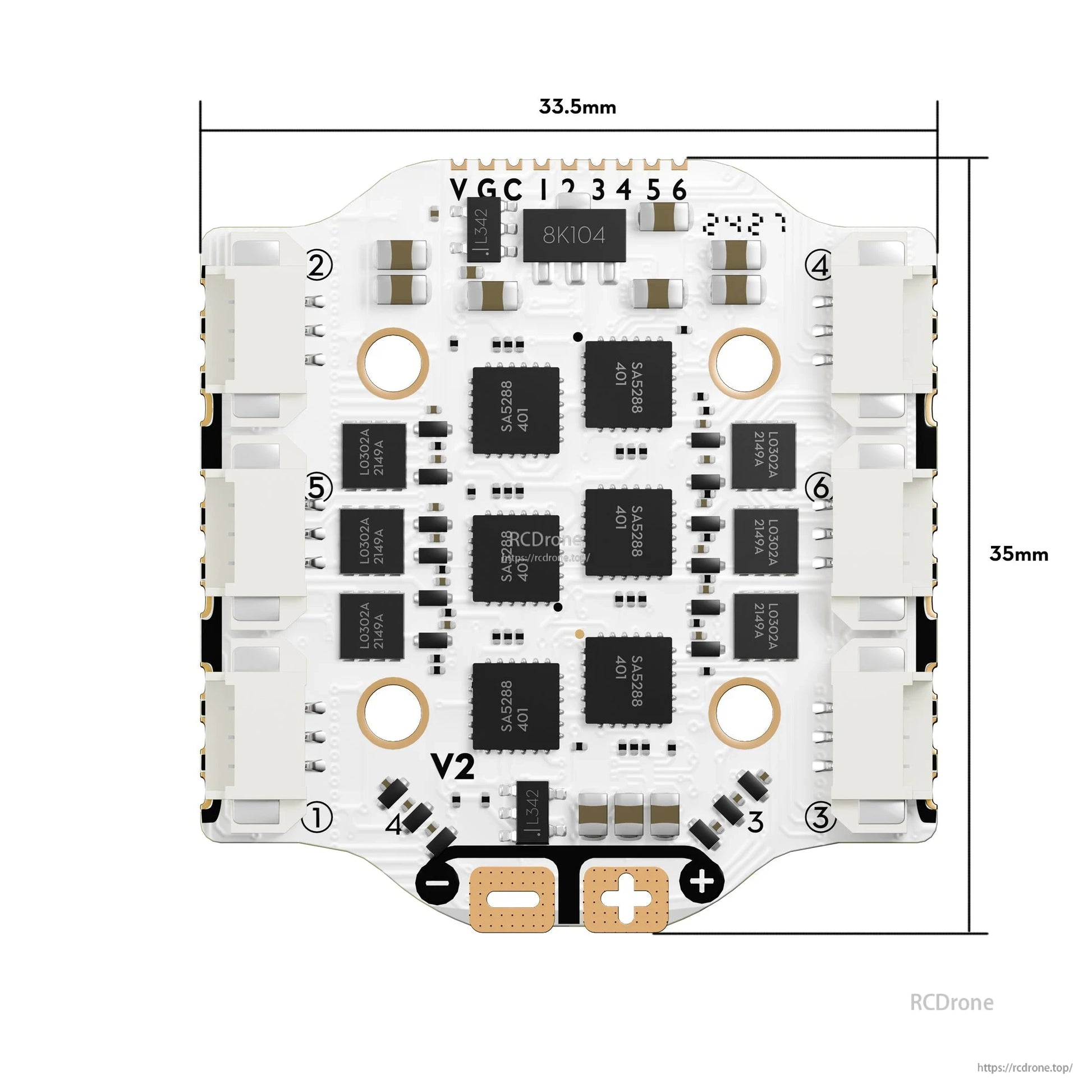

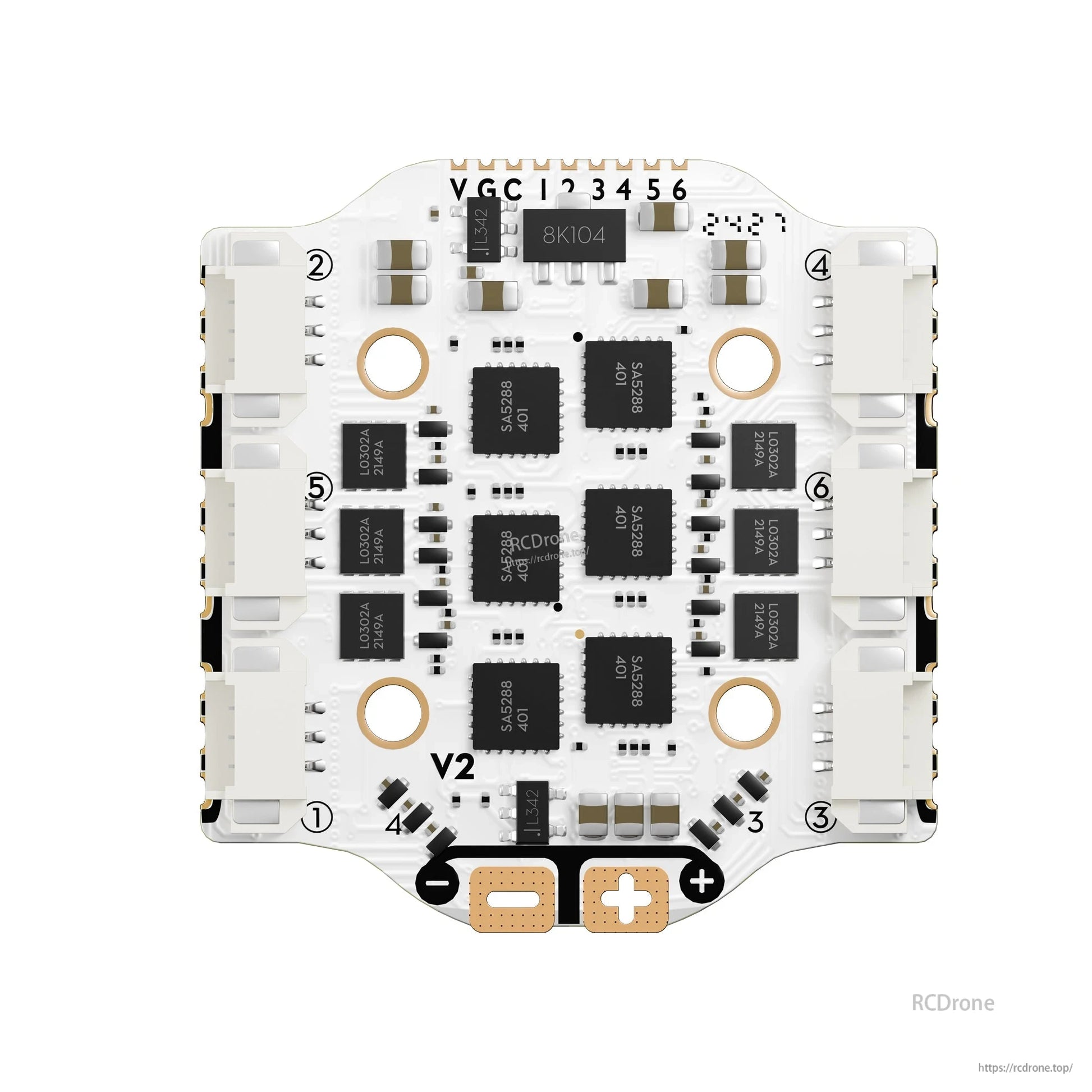

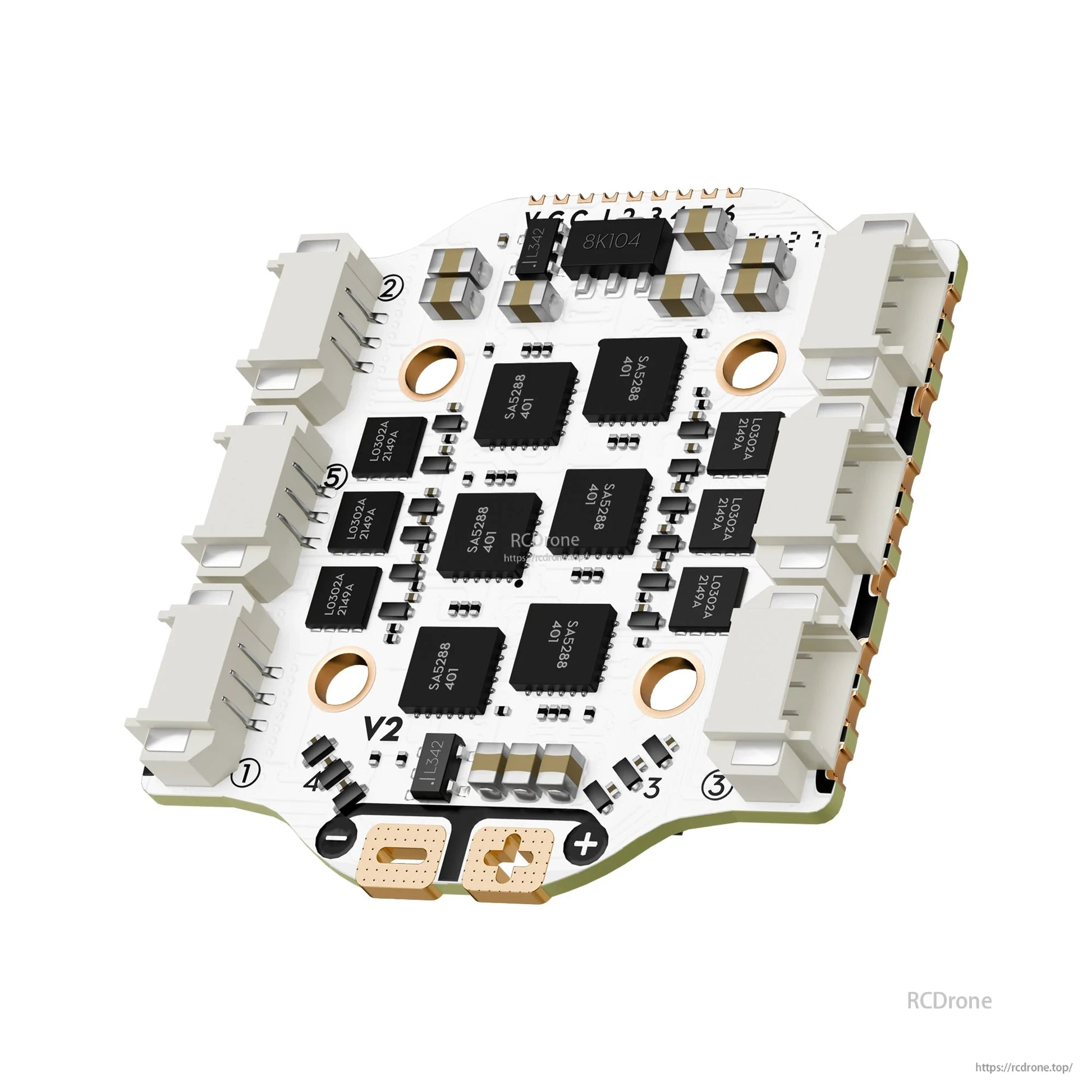

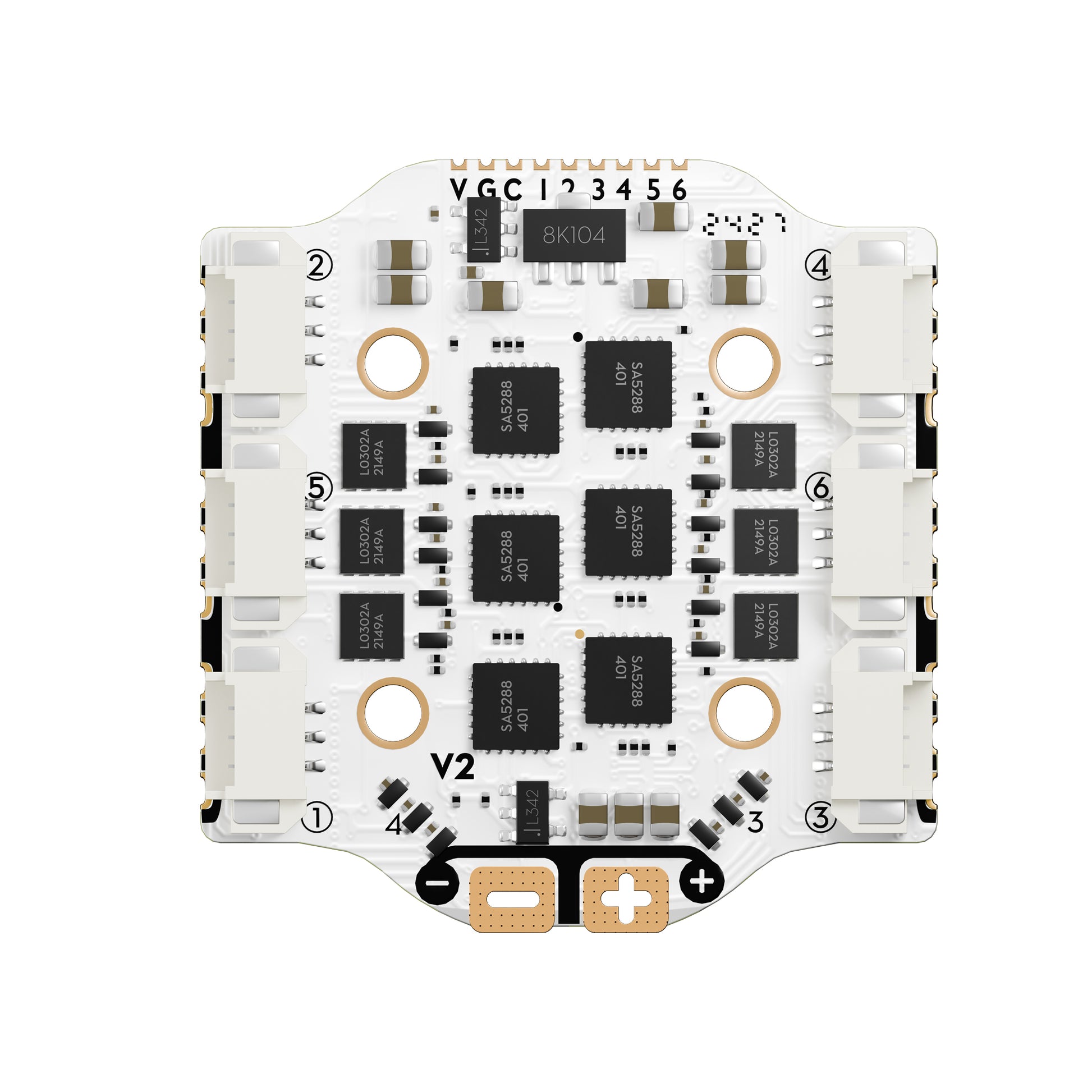

| 20A ESC (HEX) | GOKU HEX BS 6合1 20A ESC 帶 LED V3 16x16 | BB21F16G | 否 | 20A | 2-4S LiPo | PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600 | 33 x 35mm 板，16mm 安裝孔 (M2) | 6.4g |
附加 ESC 詳情 (來自功能圖形)
- 20A 四旋翼版本：內建 20A BL_S 4合1 ESC；支持 BLHeli / BLHELI_S；輸入電壓 2-4S LiPo；持續電流 20A。

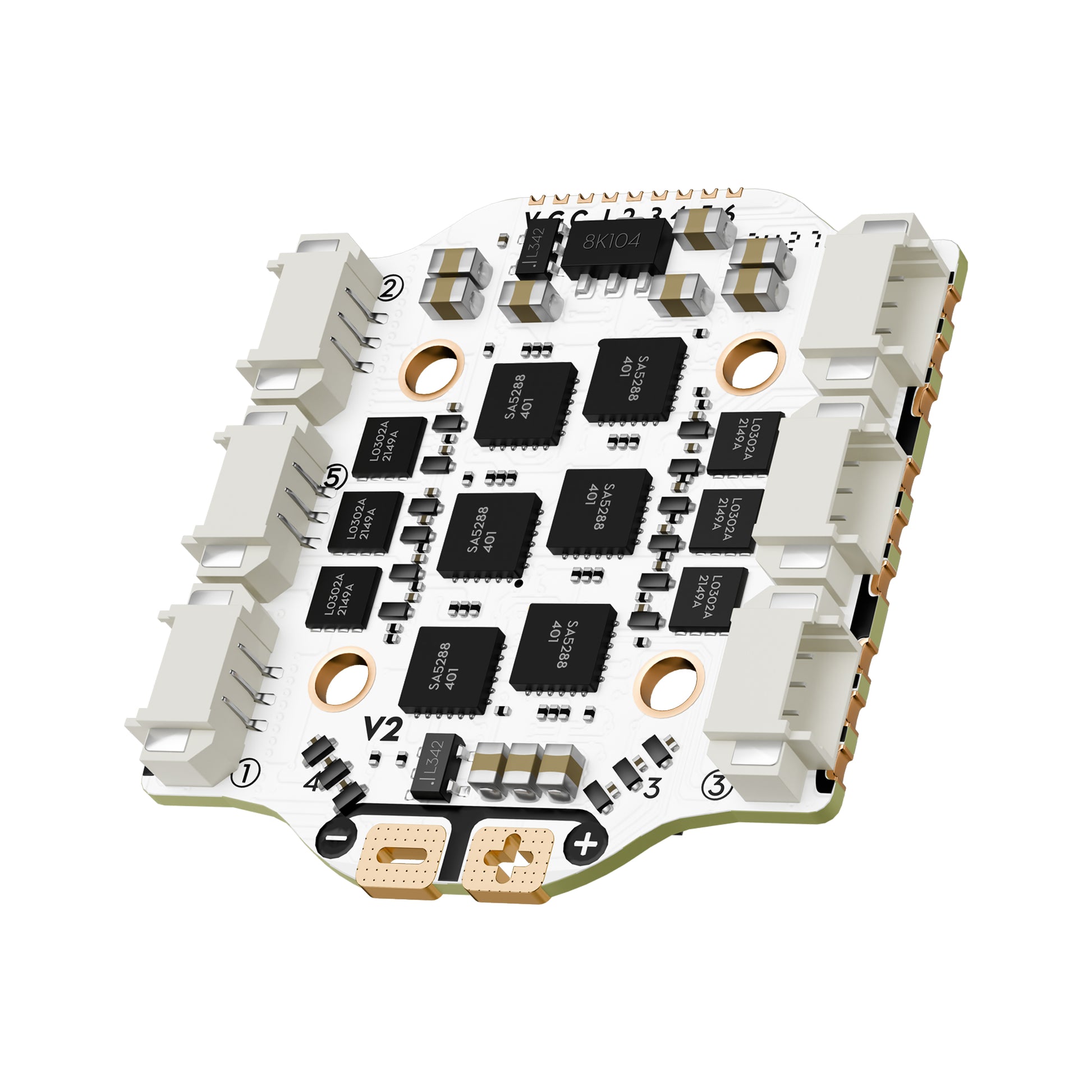

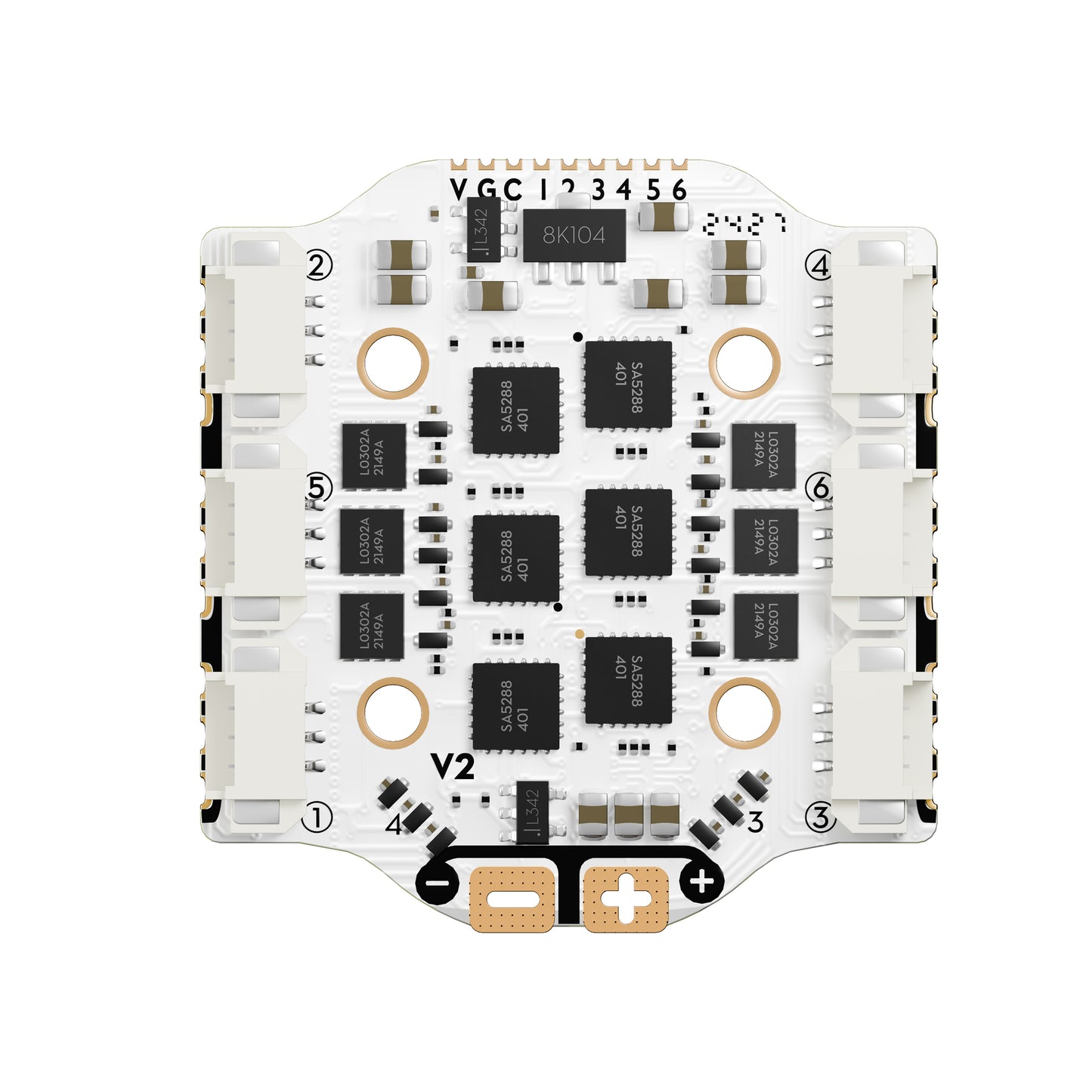

- 20A 六旋翼版本：內建 20A BL_S 6合1 ESC；支持 BLHeli / BLHELI_S；輸入電壓 2-4S LiPo；持續電流 20A。
- 35A 四旋翼版本：內建 35A BL_S 4合1 ESC；支持 BLHeli / BLHELI_S；輸入電壓 2-6S LiPo；持續電流 35A。
- LED 方向說明：紅燈面向後方；藍燈面向前方。
- TCXO 參考顯示：26.000 MHz。

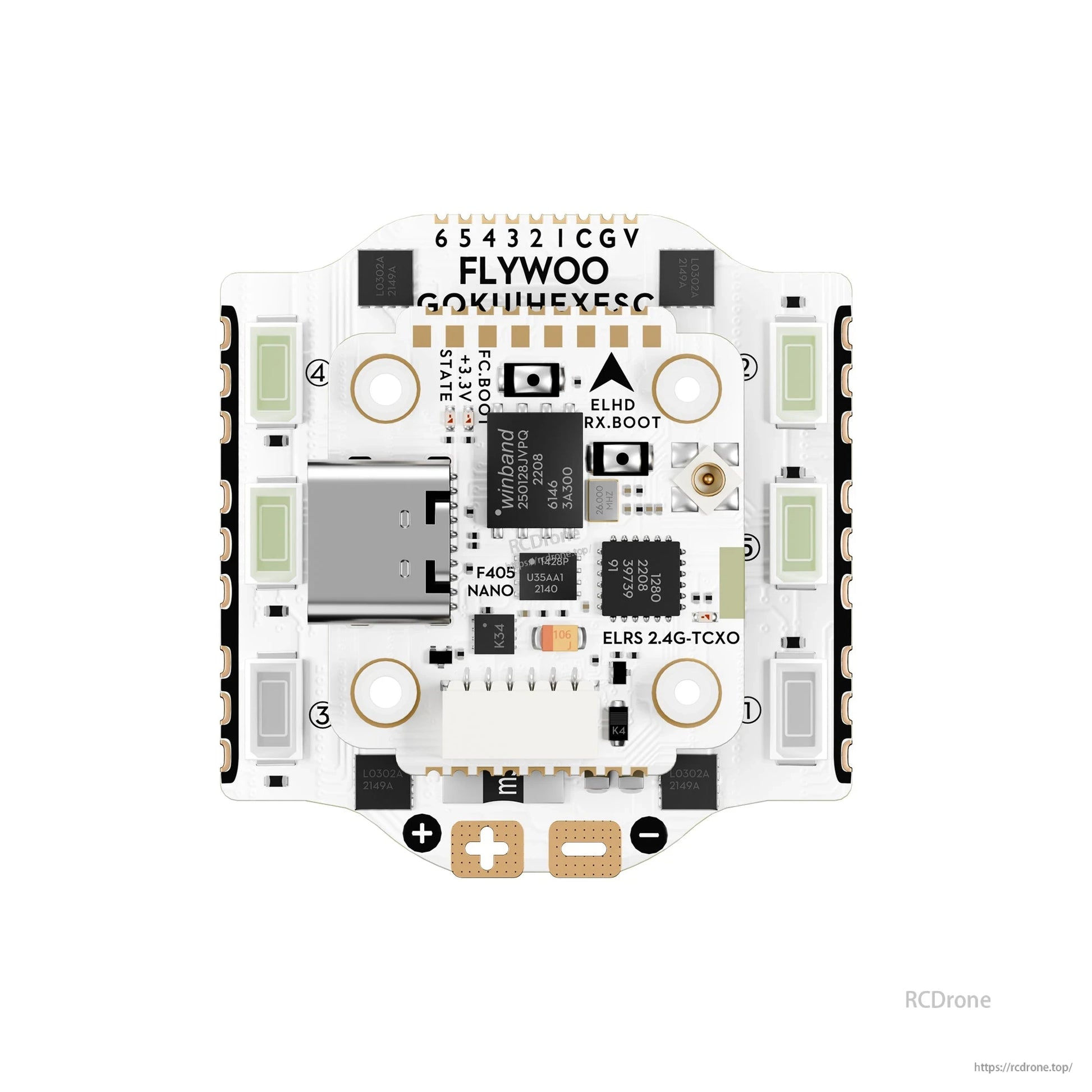

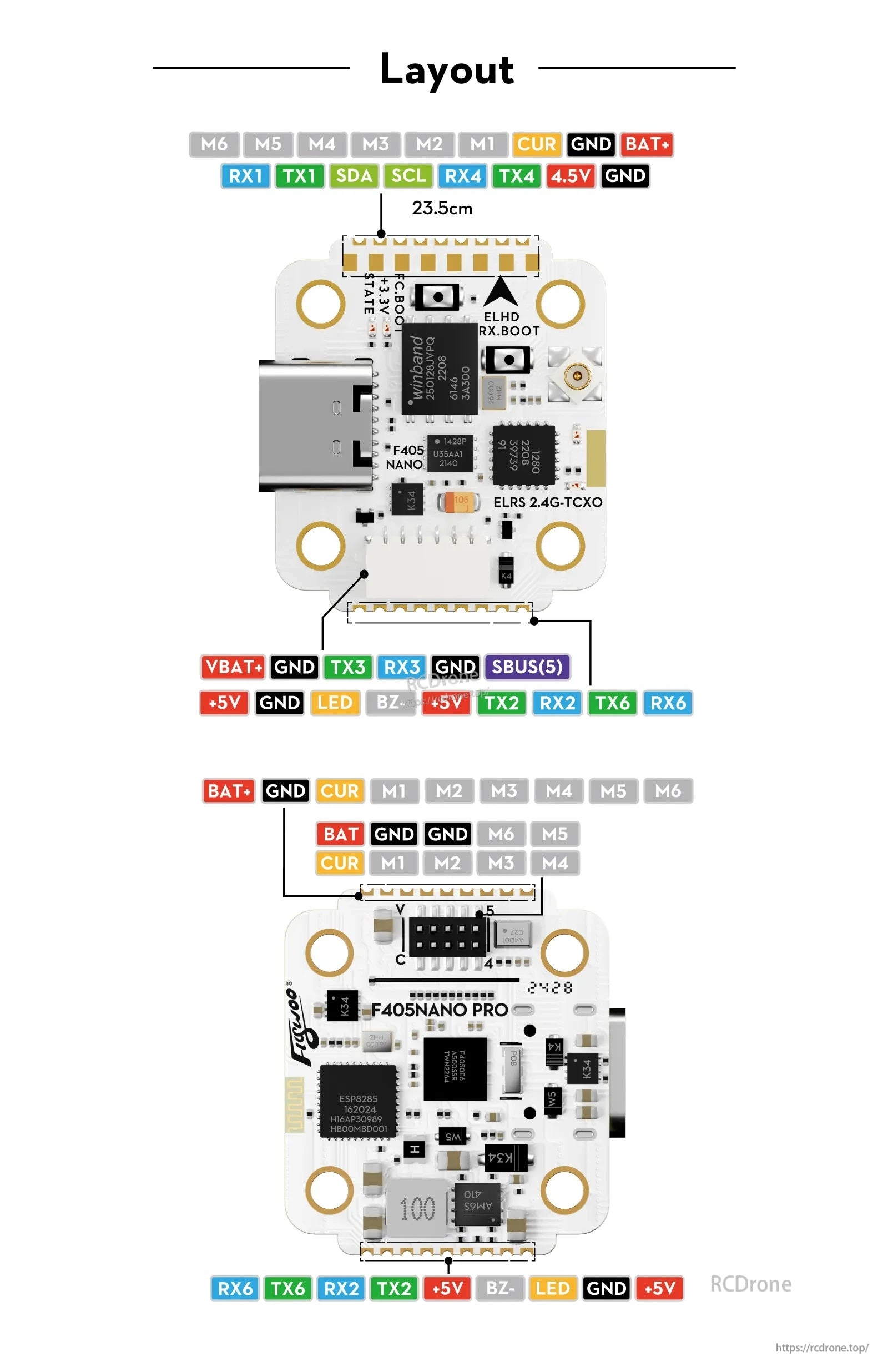

引腳標籤（佈局圖形）
- 頂部焊盤/標籤：M6, M5, M4, M3, M2, M1, CUR, GND, BAT+
- 頂部信號標籤：RX1, TX1, SDA, SCL, RX4, TX4, 4.5V, GND

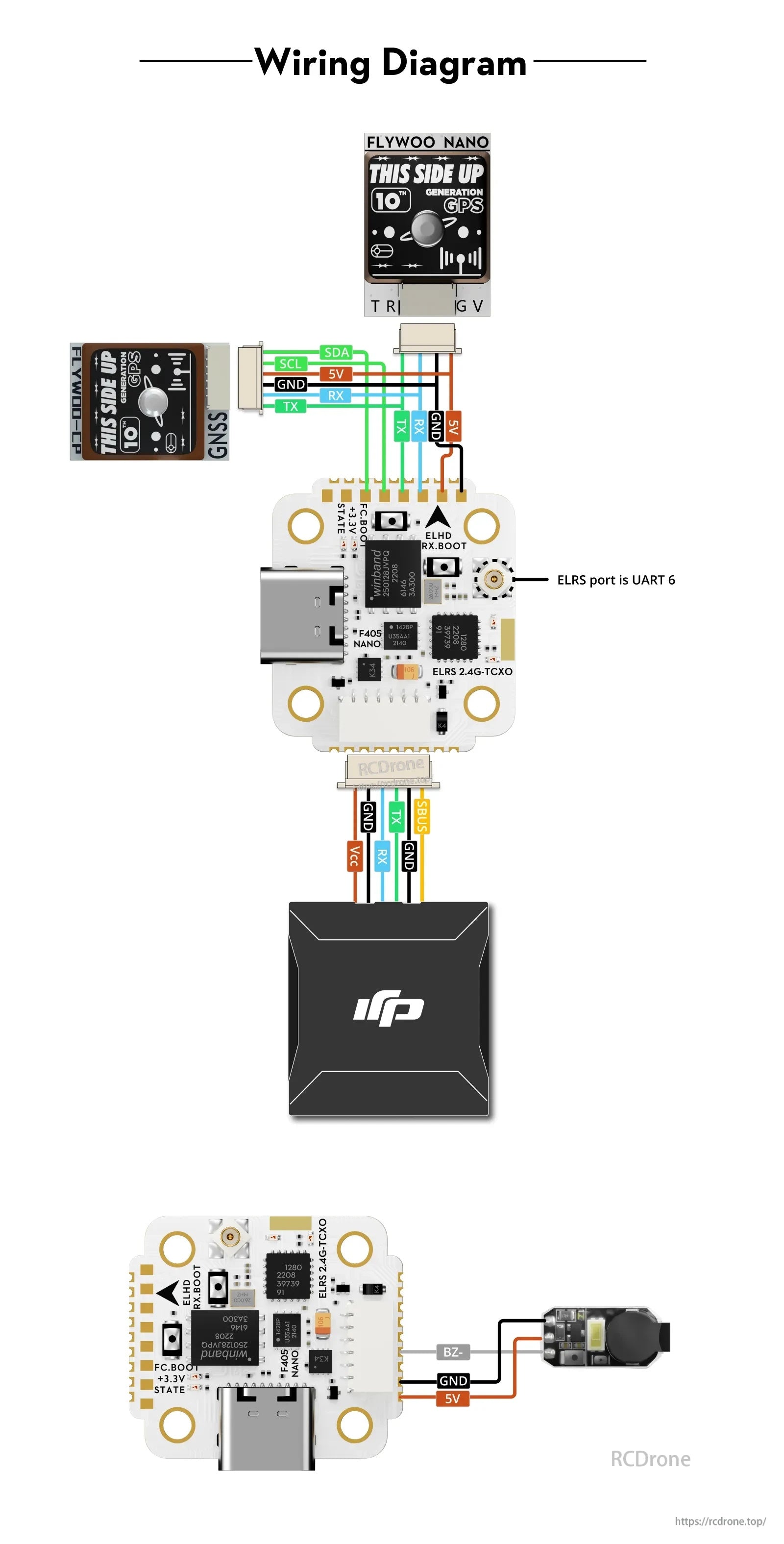

- 底部焊盤/標籤：VBAT+, GND, TX3, RX3, GND, SBUS(5), +5V, GND, LED, BZ-, +5V, TX2, RX2, TX6, RX6

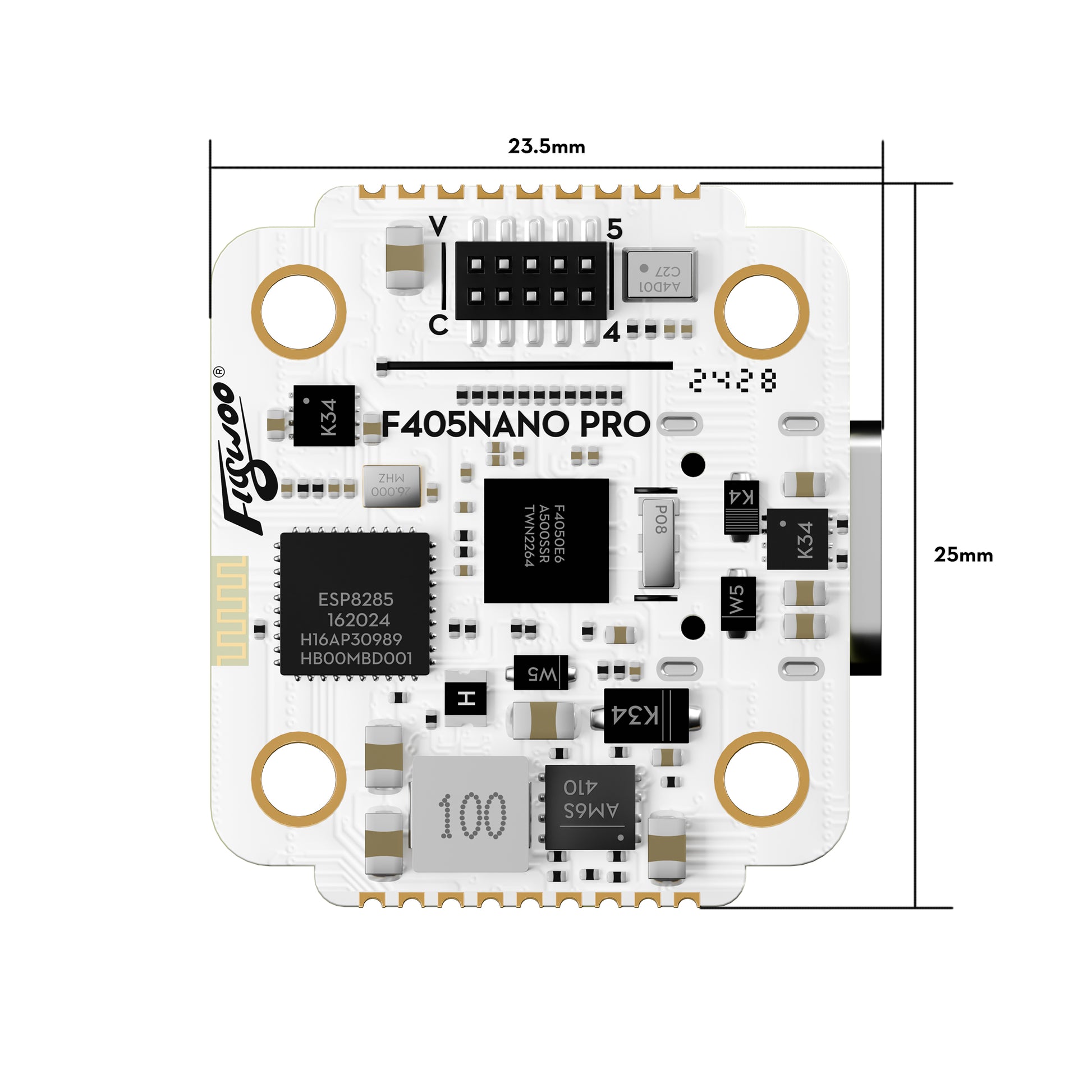

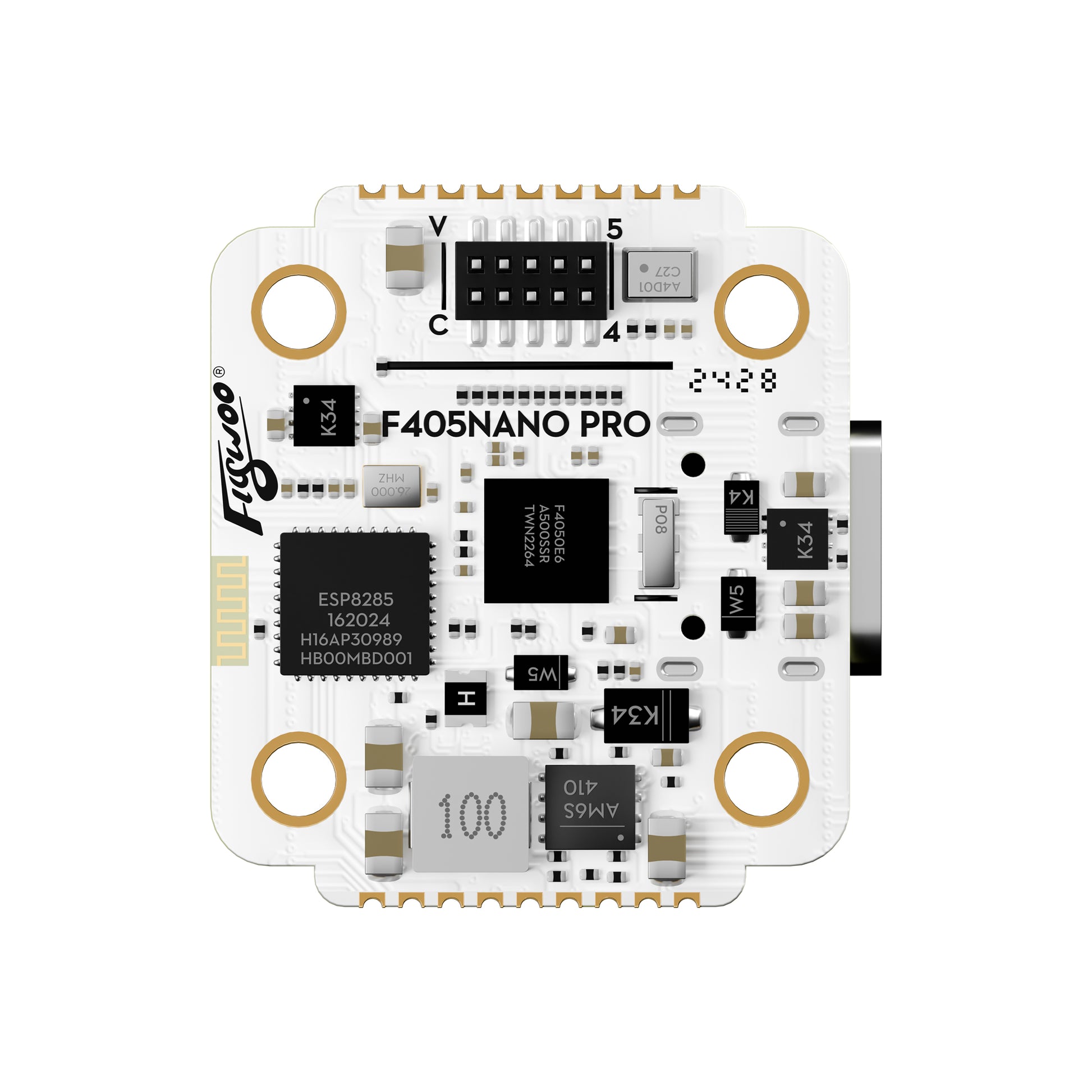

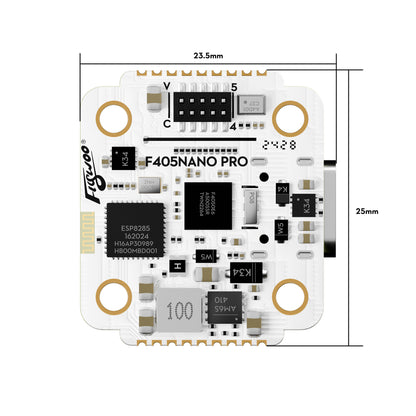

- 附加板標籤顯示：F405NANO PRO（顯示引腳：RX6, TX6, RX2, TX2, +5V, BZ-, LED, GND, +5V）
應用
- 需要集成ELRS 2.4G接收器的節省空間的微型無人機組建

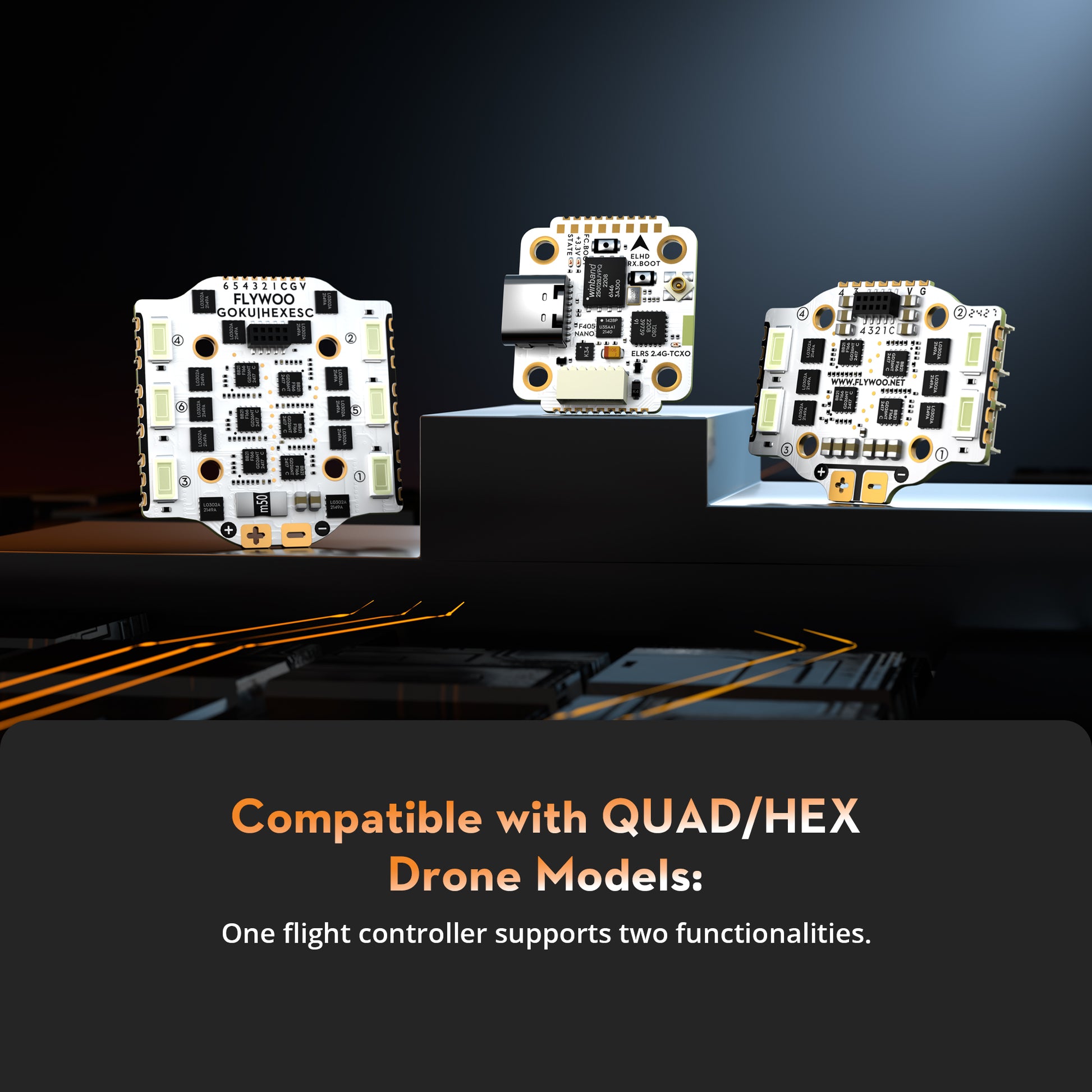

- 使用兼容即插即用ESC選項的四旋翼或六旋翼配置

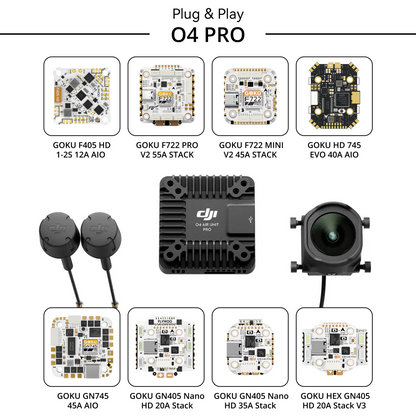

- 使用DJI O3/O4空中單元直接插入接口的數字FPV組建
如有組建兼容性問題（空中單元、電壓、UART映射或ESC版本選擇），請聯繫支持 https://rcdrone.top/ 或發送電子郵件至 support@rcdrone.top.
