概述

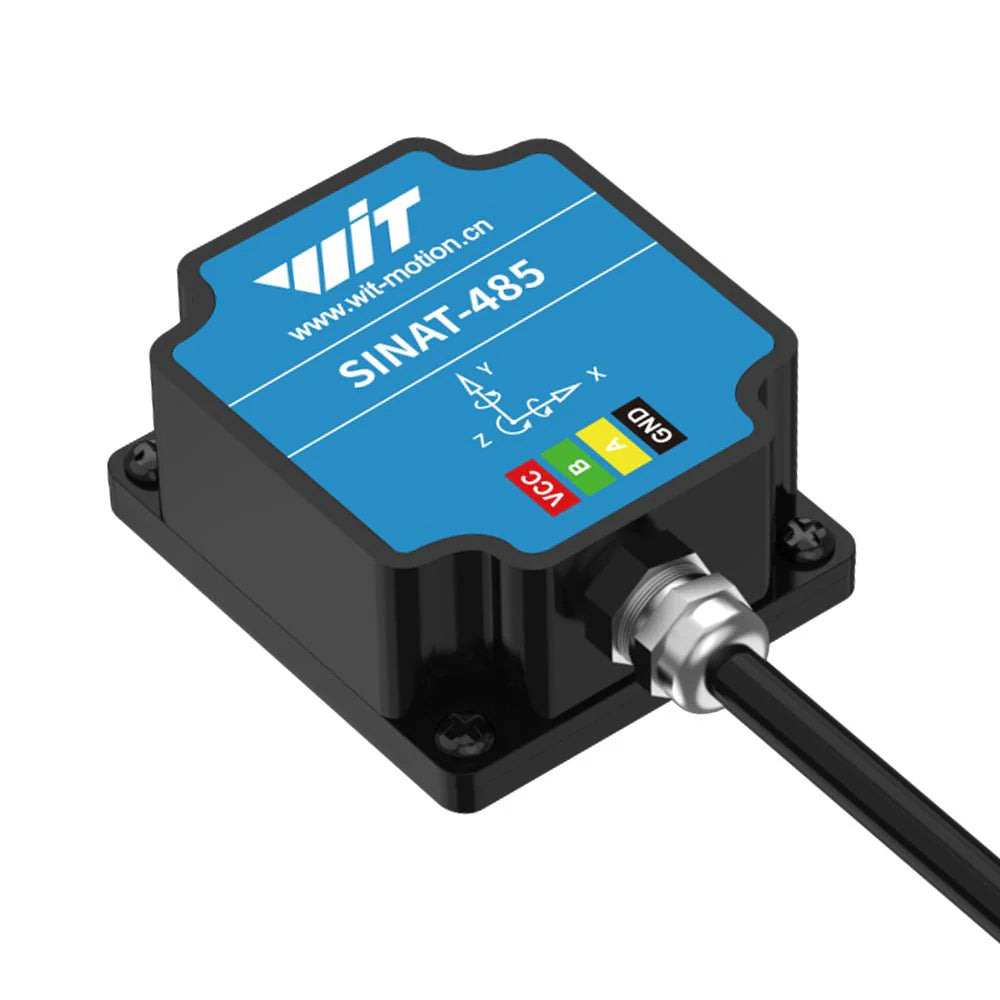

WitMotion SINAT-485 是一款工業級的 雙軸數位角度感測器，可測量 X 和 Y 的傾斜度，具有 0.2° 的角度精度。它通過 RS485 進行通信，工作電壓範圍為 5–36 V，並具備堅固的 IP68 防水外殼（支持在水中工作長達 30 分鐘）。內建的動態融合 + 卡爾曼濾波算法提供穩定、低噪音的輸出。免費的 PC 軟體 (MiniIMU.exe) 提供實時可視化、數據記錄 (TXT/CSV/Play/BIN) 和 3D 演示，支持多達 128 個設備的連接。
主要特點
-
雙軸角度輸出 (X, Y)，精度為 0.2°
-
解析度： 0。0055°/LSB
-
範圍: X: ±180°, Y: ±90°
-
寬供應: 5–36 V, <25 mA 典型
-
RS485 通訊（剝離介面），4800–230400 波特率可選
-
IP68 防水 塑料外殼；適合惡劣環境
-
工廠校準 在轉盤上進行，並附有校準報告
-
PC 軟件: 原始數據視圖、圖表、3D 姿態、配置菜單（安裝方向、輸出速率、角度參考、設備地址）
-
數據導出 至 TXT/CSV/Play/BIN 並且 在 MATLAB 中分析
典型應用
安全監控、智慧農業 &及製造業、物聯網； 太陽能、 鐵路、 塔式起重機&、 自然災害監控、 醫療機械，以及 一般製造業。
規格
| 項目 | 值 |
|---|---|
| 通訊 | RS485（剝離介面） |
| 供電電壓 | 5–36 V |
| 工作電流 | <25 mA |
| 輸出數據 | 雙軸角度（X, Y） |
| 測量範圍 | X: ±180°, Y: ±90° |
| 角度精度 | 0.2°（X/Y） |
| 解析度 | 0.0055°/LSB |
| 波特率 | 4800–230400 |
| 操作溫度 | −40 ~ +80 °C |
| 尺寸 | 47 × 38 × 23 mm |
| 重量 | 101 g |
引腳配置 &和接線 (RS485)
線材顏色和信號: 紅色—VCC (5–36 V), 黃色—A, 綠色—B, 黑色—GND.
標準4線連接至5–36 V電源和RS485 A/B差分對.
尺寸 &和安裝

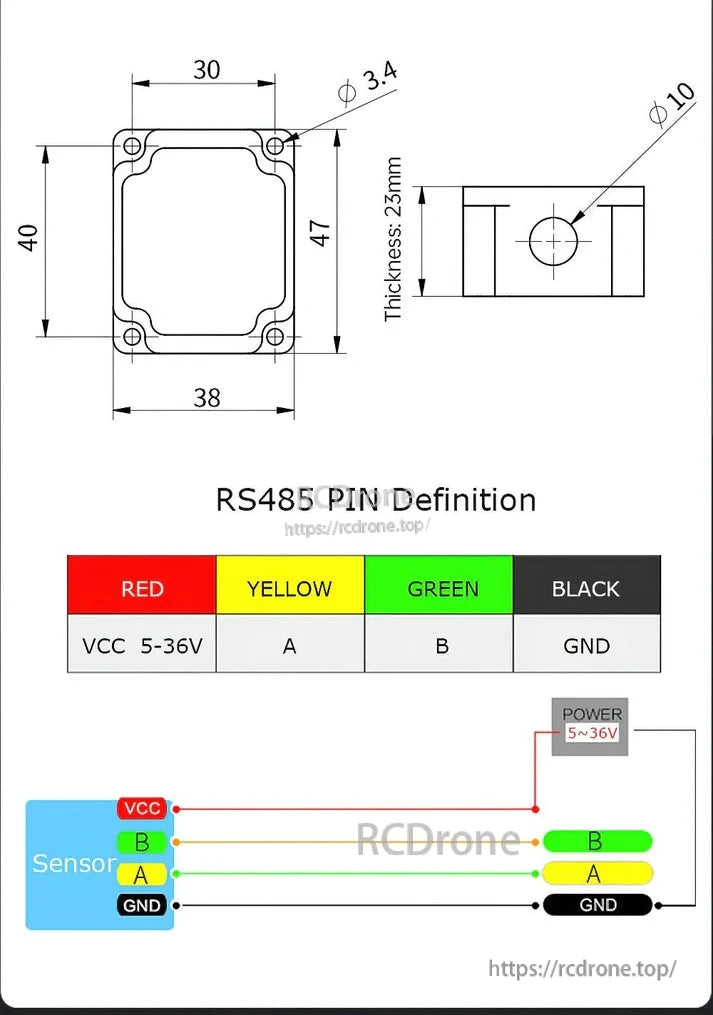

帶安裝孔的外形: 約 47 mm (長) × 40 mm (高) × 38 mm (寬), 厚度23 mm; 安裝孔 Ø 3.4 mm (參考圖提供)。
軟體 &和工具
-
MiniIMU.exe 適用於 Windows：多通道顯示、原始/圖形/3D 姿勢視圖、設備配置（安裝方向、角度參考、波特率、設備地址）。
-
數據記錄 &和導出： TXT/CSV/Play/BIN；支持在 MATLAB 中導入和分析數據。
-
多連接： 最多 128 個傳感器。
詳細資訊

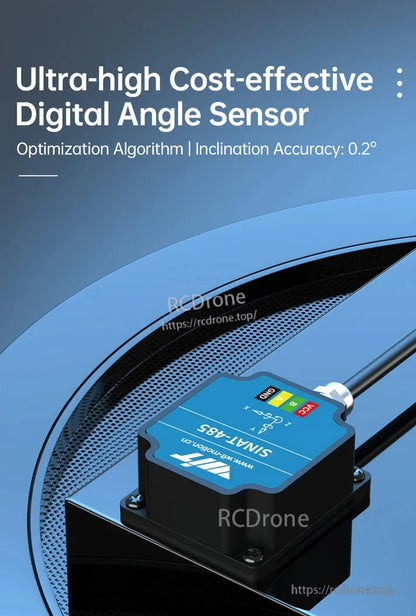

超高性價比數字角度傳感器，0.2° 精度，配備優化算法的 SINAT-485 型號。
高精度工業傾斜計，具有高解析度、穩定性、卡爾曼濾波、Wit 算法、IP68 防水、工廠校準，理想用於惡劣環境。

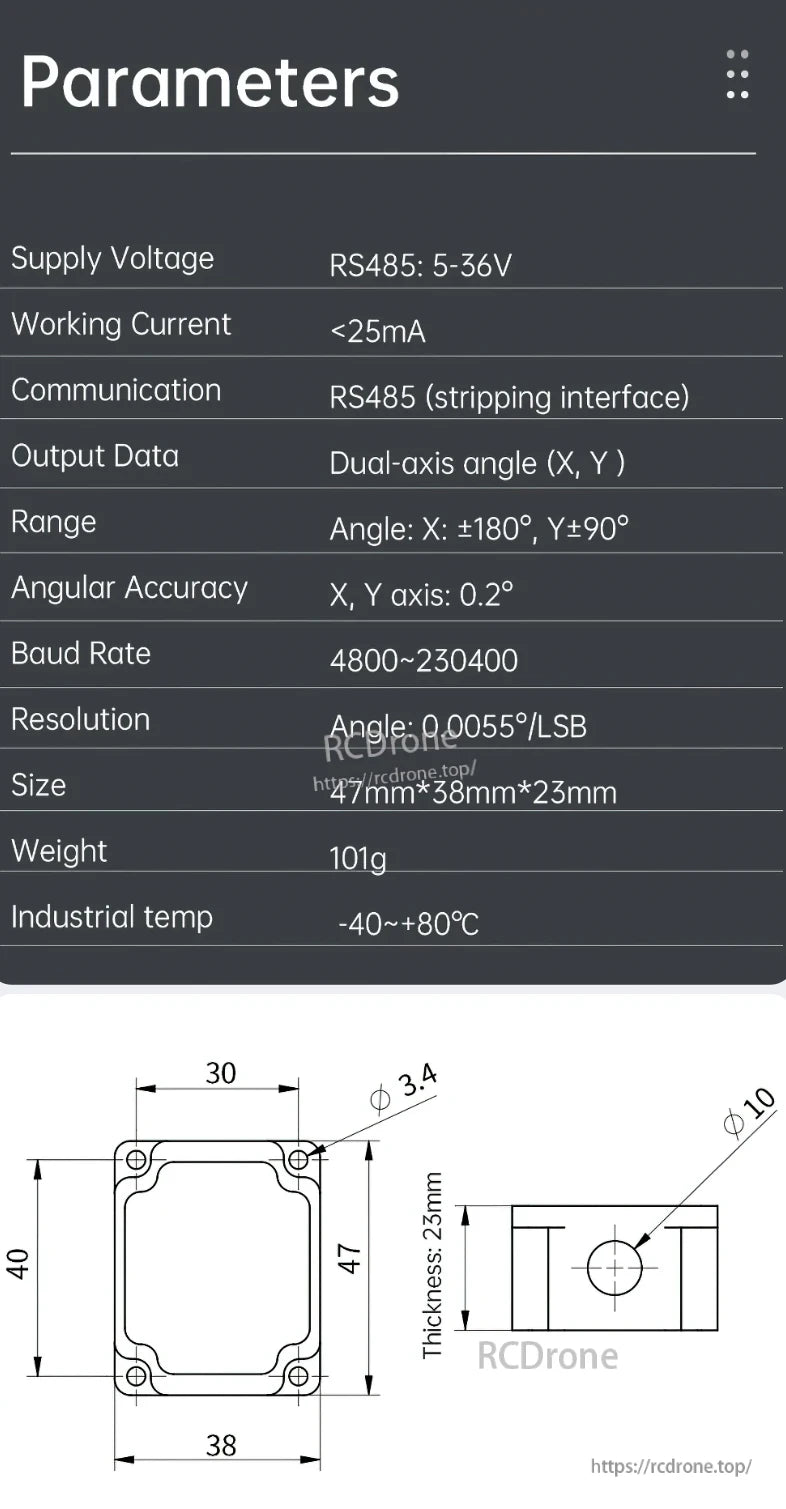

SINAT-485 傾斜計：RS485 通訊，雙軸角度輸出，±180°/±90° 範圍，0.2° 精度，緊湊的 47×38×23mm 尺寸，重量 101g，工作溫度範圍 -40°C 至 +80°C。

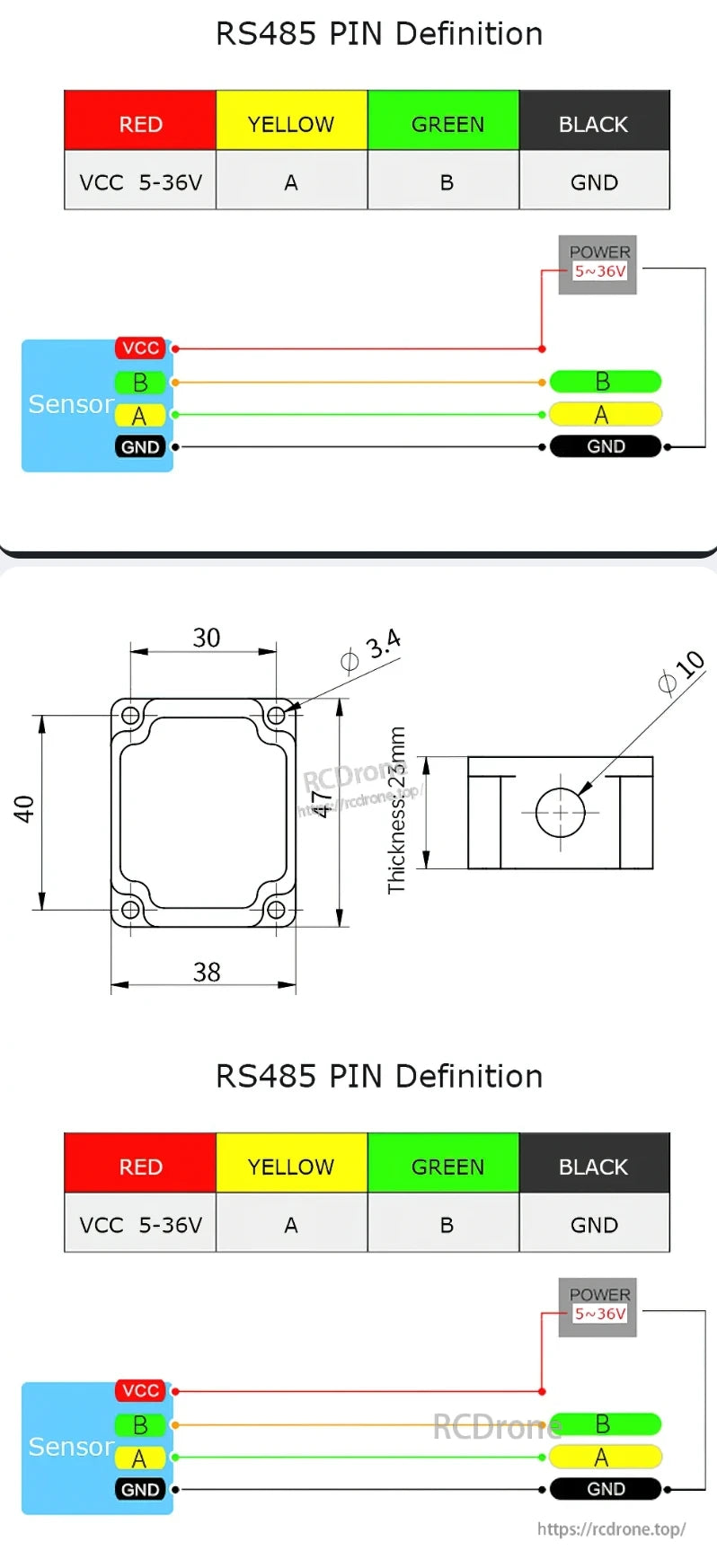

RS485 引腳定義：紅色 (VCC 5-36V)，黃色 (A)，綠色 (B)，黑色 (GND)。傳感器尺寸：40x47mm，厚度 23mm。安裝孔：直徑 3.4mm，中央孔：直徑 10mm。

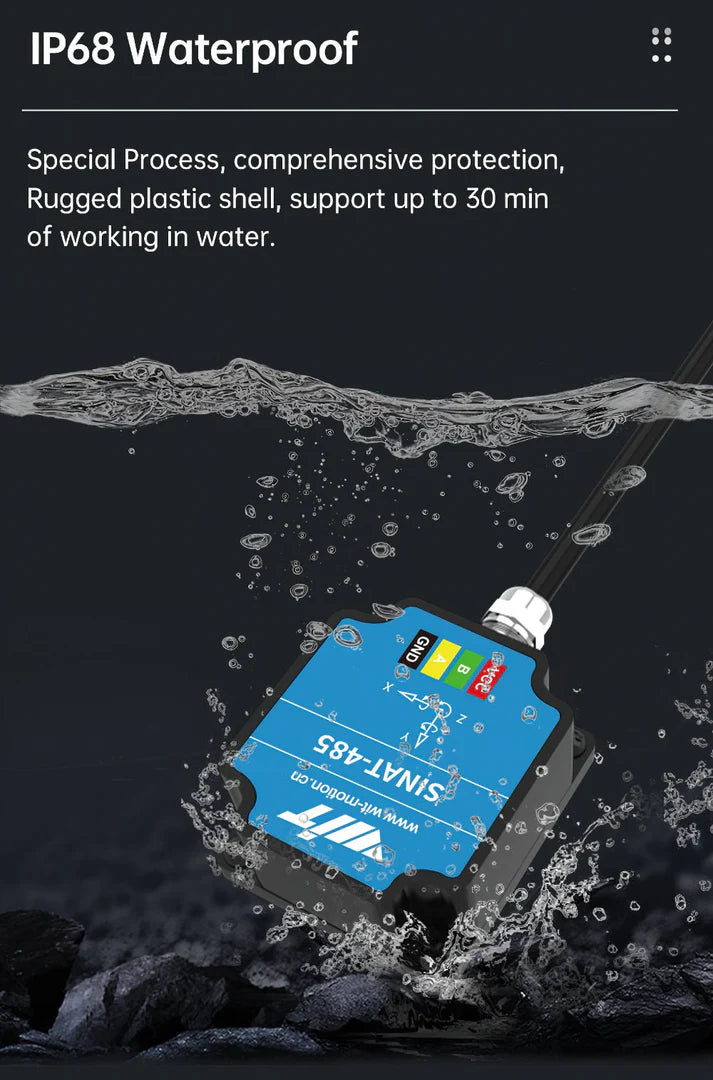

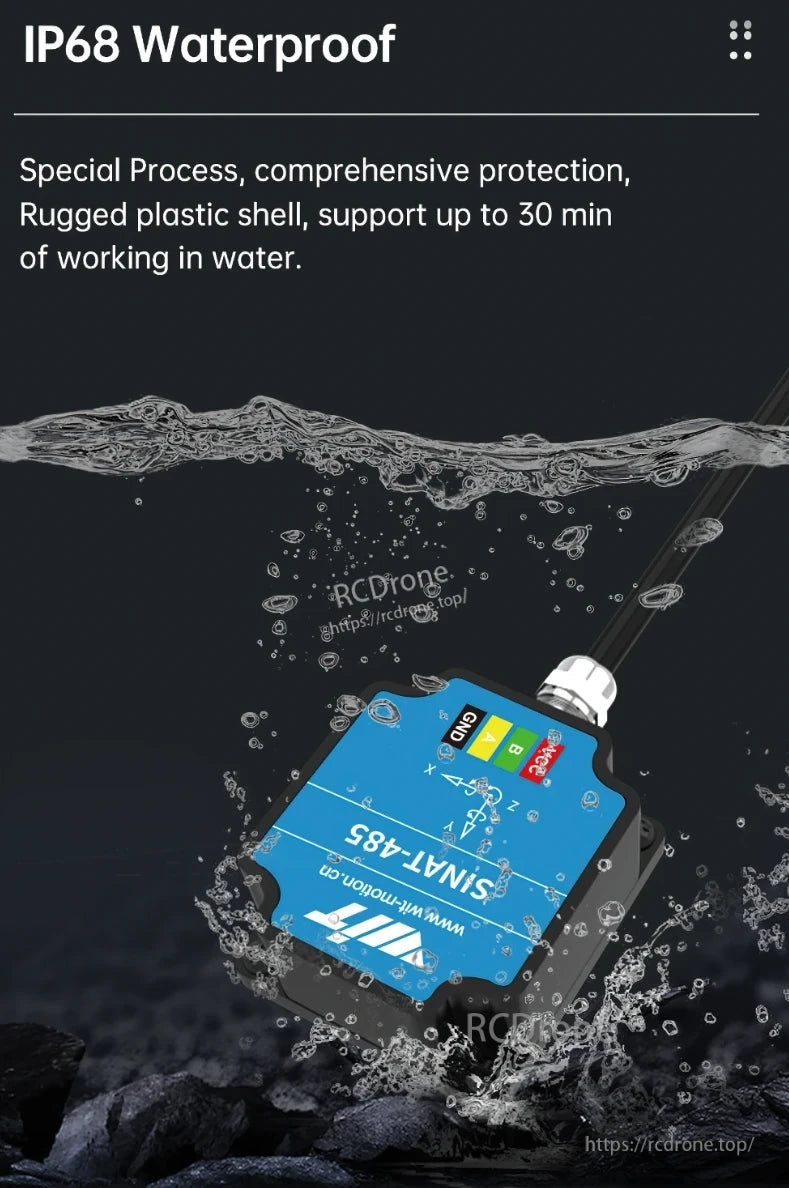

IP68 防水傾斜計，堅固的塑料外殼，支持 30 分鐘的水下操作。
免費 &且真正有用的 PC 軟件，適用於 SINAT-485 傾斜計。支持最多 128 個單位，顯示角度和 3D 模型，以便直觀地跟踪運動。

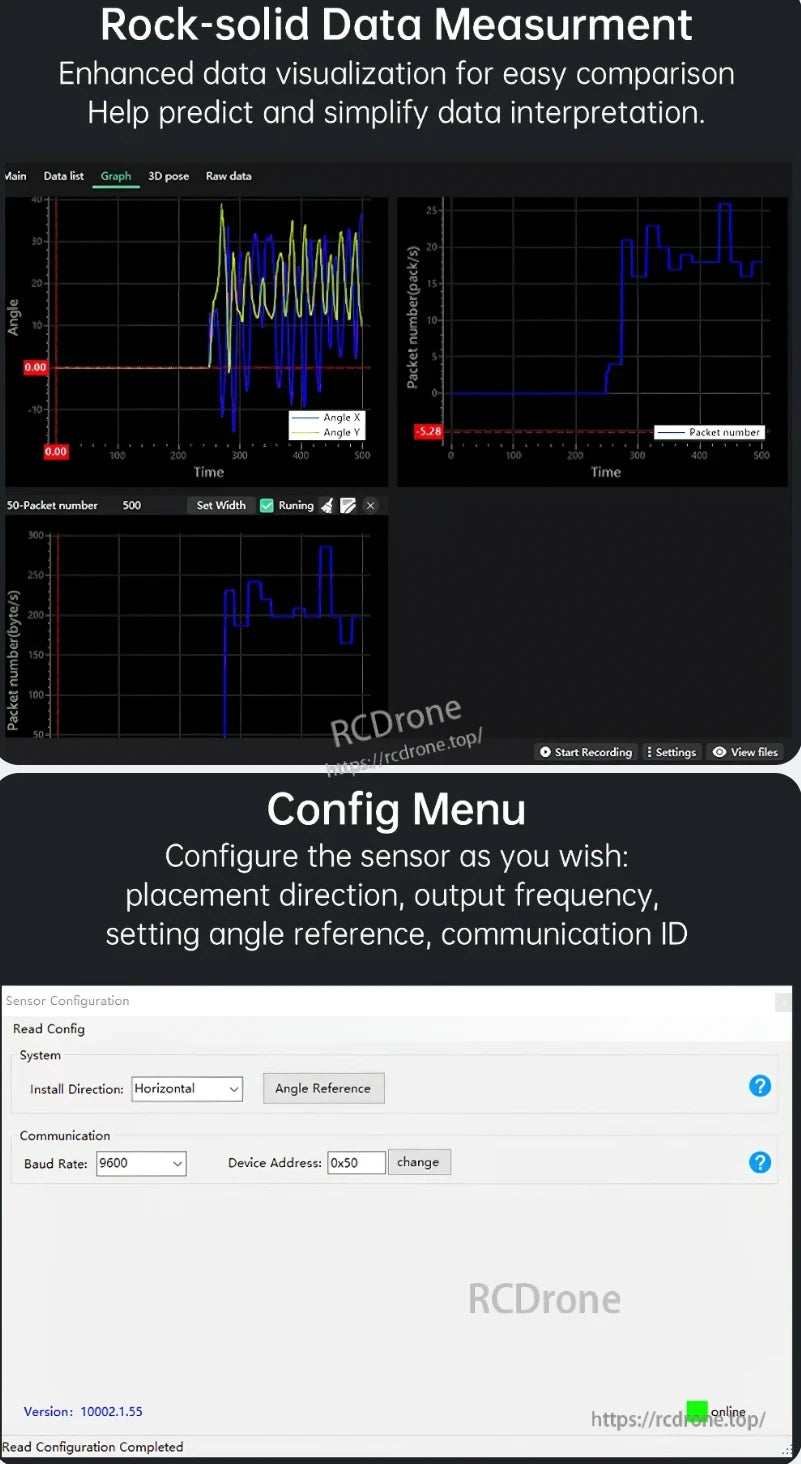

穩固的數據測量，增強的可視化，便於比較和解釋。可配置的傳感器設置包括安裝方向、角度參考、波特率和設備地址。實時圖表顯示角度和數據包信息。版本 10002.1.55。

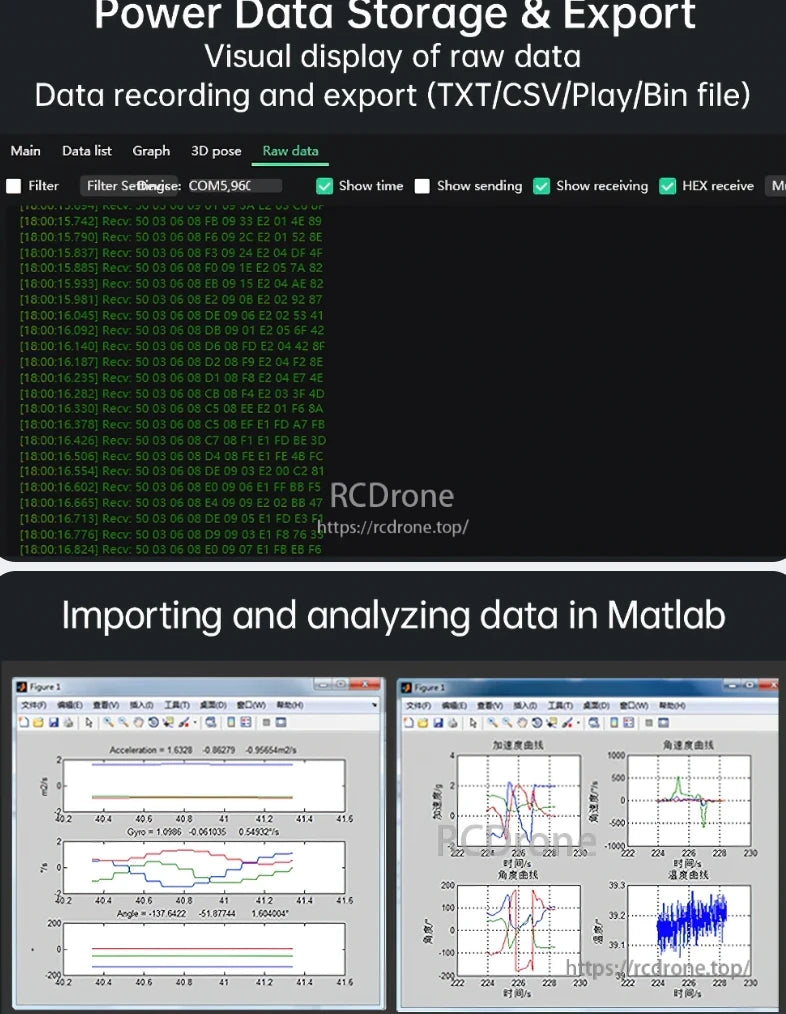

電力數據存儲和導出，並提供原始數據可視化。支持 TXT、CSV、Play、Bin 格式。數據導入和分析在 Matlab 中顯示加速度、陀螺儀、角度、角速度和溫度圖表。
應用於安全、農業、物聯網、太陽能、鐵路、起重機、災難、醫療、製造。
