لوحة ناقل A608 لـ Jetson Orin NX/Orin Nano، منفذان GbE، منفذان CSI، M.2 Key M/E/B، منفذ DP، 4 منافذ USB 3.2، تيار مستمر 9–20 فولت
لوحة ناقل A608 لـ Jetson Orin NX/Orin Nano، منفذان GbE، منفذان CSI، M.2 Key M/E/B، منفذ DP، 4 منافذ USB 3.2، تيار مستمر 9–20 فولت
Seeed Studio
تعذر تحميل توفر الالتقاط
نظرة عامة
لوحة A608 Carrier Board هي لوحة مدمجة مصممة لـ NVIDIA Jetson Orin™ NX/Orin™ Nano modules. توفر مجموعة غنية من واجهات الإدخال/الإخراج عالية السرعة وواجهات التوسع للذكاء الاصطناعي المدمج، ورؤية الكمبيوتر، والذكاء الاصطناعي التوليدي الذكي عند الحافة. توفر اللوحة واجهات COM غنية الوظائف متوافقة مع منافذ JST-GH لتكامل الطائرات بدون طيار والروبوتات.
الميزات الرئيسية
- مصممة لـ Jetson Orin™ NX/Orin™ Nano (موصل وحدة 260 دبوس)
- ثنائي GbE: 2x إيثرنت جيجابت (10/100/1000M)
- التخزين: 1x واجهة M.2 Key M 2242 لـ NVMe SSD
- توسع لاسلكي/خلوي: 1x M.2 Key E (WiFi/Bluetooth)، 1x M.2 Key B (4G/5G) مع حامل بطاقة SIM
- رؤية الإدخال/الإخراج: 2x موصلات كاميرا CSI
- عرض: 1x DP
- USB: 4x USB 3.2 Type‑A (USB 2.0 مدمج)، 1x USB 2.0 + 3.2 Type‑C
- الصوت: 1x 3.5 مقبس صوت، 2x ميكروفون، 2x مكبر صوت، 1x مكبر صوت للتغذية المرتدة
- التحكم/الاتصال: 2x IIC، 1x CAN (FD)، 1x SPI، 7x IO 3.3V، 2x UART، 1x تصحيح، 1x طاقة، 1x إعادة تعيين، 1x استرداد
- التبريد والحفاظ على الوقت: 1x موصل مروحة (5V PWM)، 1x 3.0V RTC
- مدخل الطاقة: 9–20V DC (حد أقصى 60W)
- الميكانيكية: 101.5mm x 95mm؛ درجة حرارة التشغيل: -25℃ إلى 65℃
المواصفات
| توافق الوحدة | NVIDIA Jetson Orin™ NX/Orin™ Nano (260‑pin) |
| الشبكات | 2x إيثرنت جيجابت (10/100/1000M) |
| التخزين | 1x M.2 Key M 2242 لـ NVMe SSD |
| لاسلكي/خلوي | 1x M.2 Key E (واي فاي/بلوتوث)، 1x M.2 Key B (4G/5G)، حامل بطاقة SIM |
| USB | 4x USB 3.2 Type‑A (USB 2.0 مدمج)؛ 1x USB 2.0 + 3.2 Type‑C |
| الكاميرات | موصلات كاميرا CSI مزدوجة |
| الشاشة | موصل DP واحد |
| الصوت | موصل صوت 3.5 مم واحد؛ 2 ميكروفون؛ 2 مكبر صوت؛ 1 مكبر صوت للتغذية المرتدة |
| المروحة | موصل مروحة واحد (5V PWM) |
| المنافذ متعددة الوظائف | 2 IIC؛ 1 CAN (FD)؛ 1 SPI؛ 7 IO 3.3V؛ 2 UART؛ 1 DEBUG؛ 1 POWER؛ 1 RESET؛ 1 RECOVERY |
| RTC | RTC 3.0V واحد |
| الطاقة | مدخل DC من 9 إلى 20 فولت (حد أقصى 60 واط) |

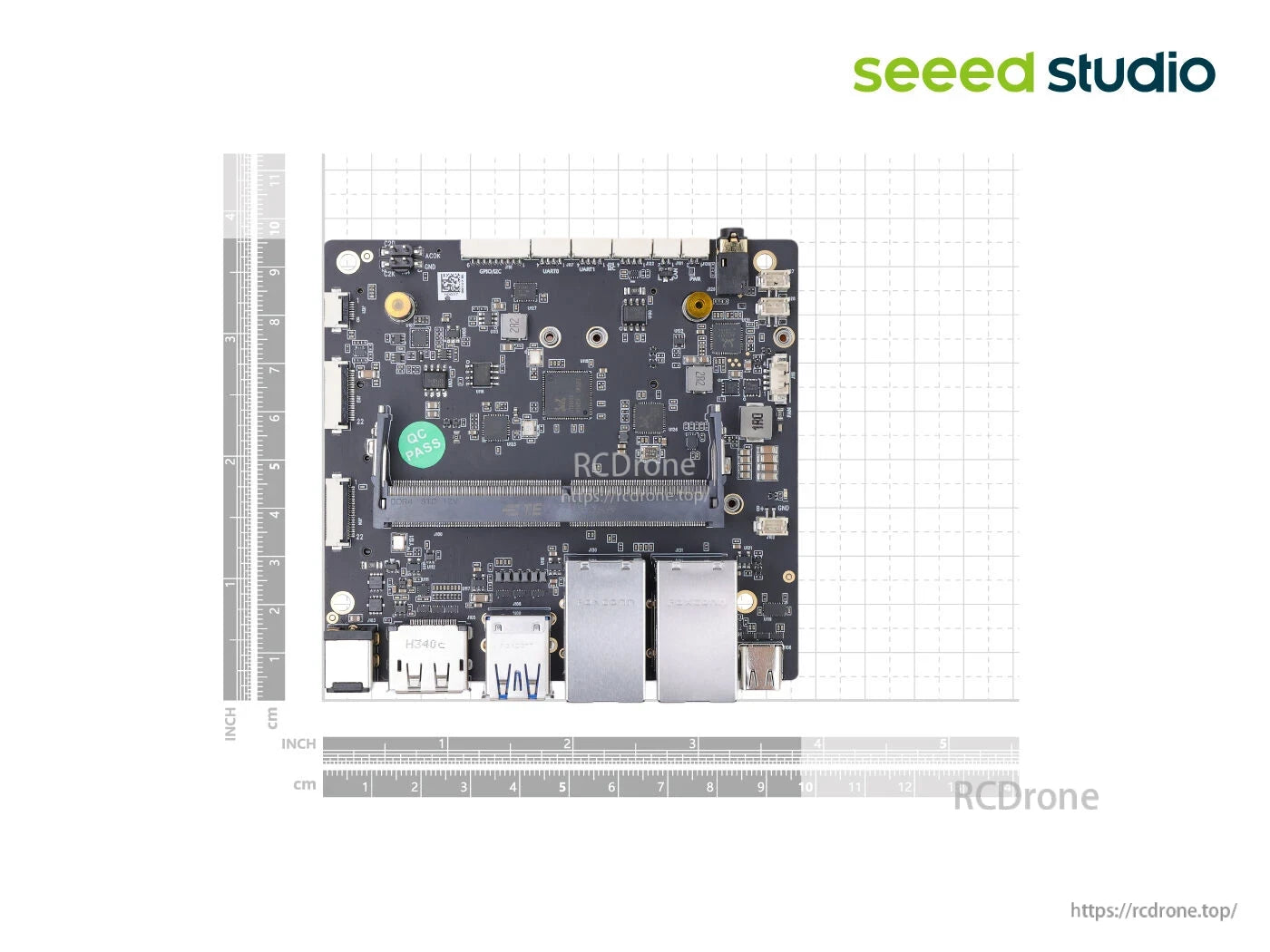

| الميكانيكية (العرض × العمق) | 101.5 مم × 95 مم |
| درجة حرارة التشغيل | -25℃ ~ 65℃ |

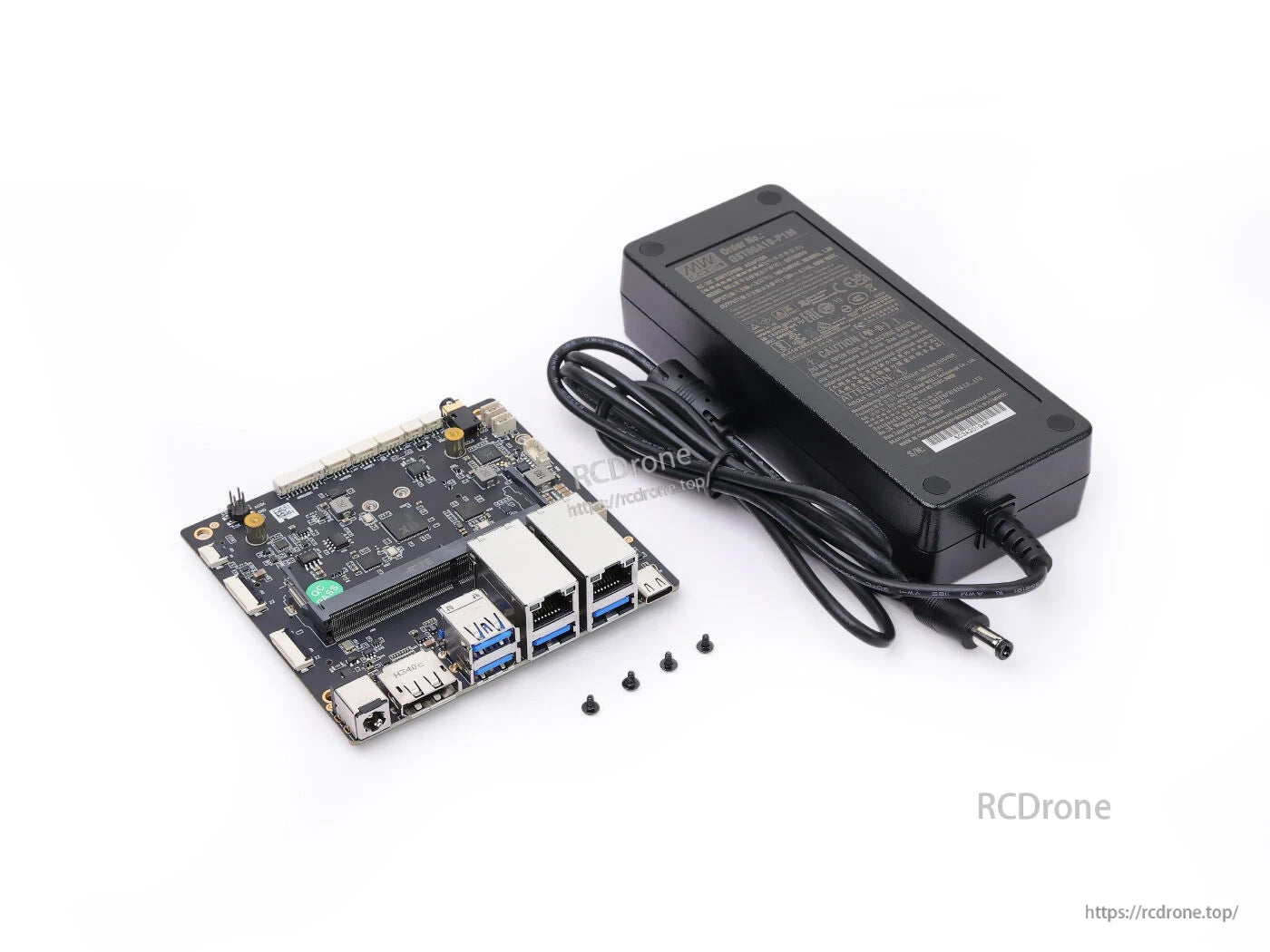

ما هو المضمن
- A608 لوحة الناقل لـ Jetson Orin™ NX/Orin™ Nano x1
- 19 فولت/4.74 أمبير (جاك أسطواني 5.5/2.5mm) محول الطاقة (سلك الطاقة غير متضمن) x1
- كابل أنثوي ثنائي الدبوس من نوع دوبونت x4
- كابل أنثوي رباعي الدبوس من نوع دوبونت x4
- كابل أنثوي تسعة دبابيس من نوع دوبونت x2
التطبيقات
- روبوت متنقل مستقل (AMR)
- تحليلات الفيديو بالذكاء الاصطناعي
- رؤية الآلة
- الذكاء الاصطناعي التوليدي
المستندات
- ورقة بيانات لوحة الناقل A608
- ملفات CAD لـ A608
- ملف 3D لـ A608 (STEP)
- مقارنات أجهزة NVIDIA Jetson ولوحات الناقل
- كتالوج أجهزة Seeed NVIDIA Jetson
ECCN/HTS
| HSCODE | 8543909000 |
| USHSCODE | 8543903500 |
| EUHSCODE | 8543709099 |
| الرئيس التنفيذي للتشغيل | الصين |
التفاصيل

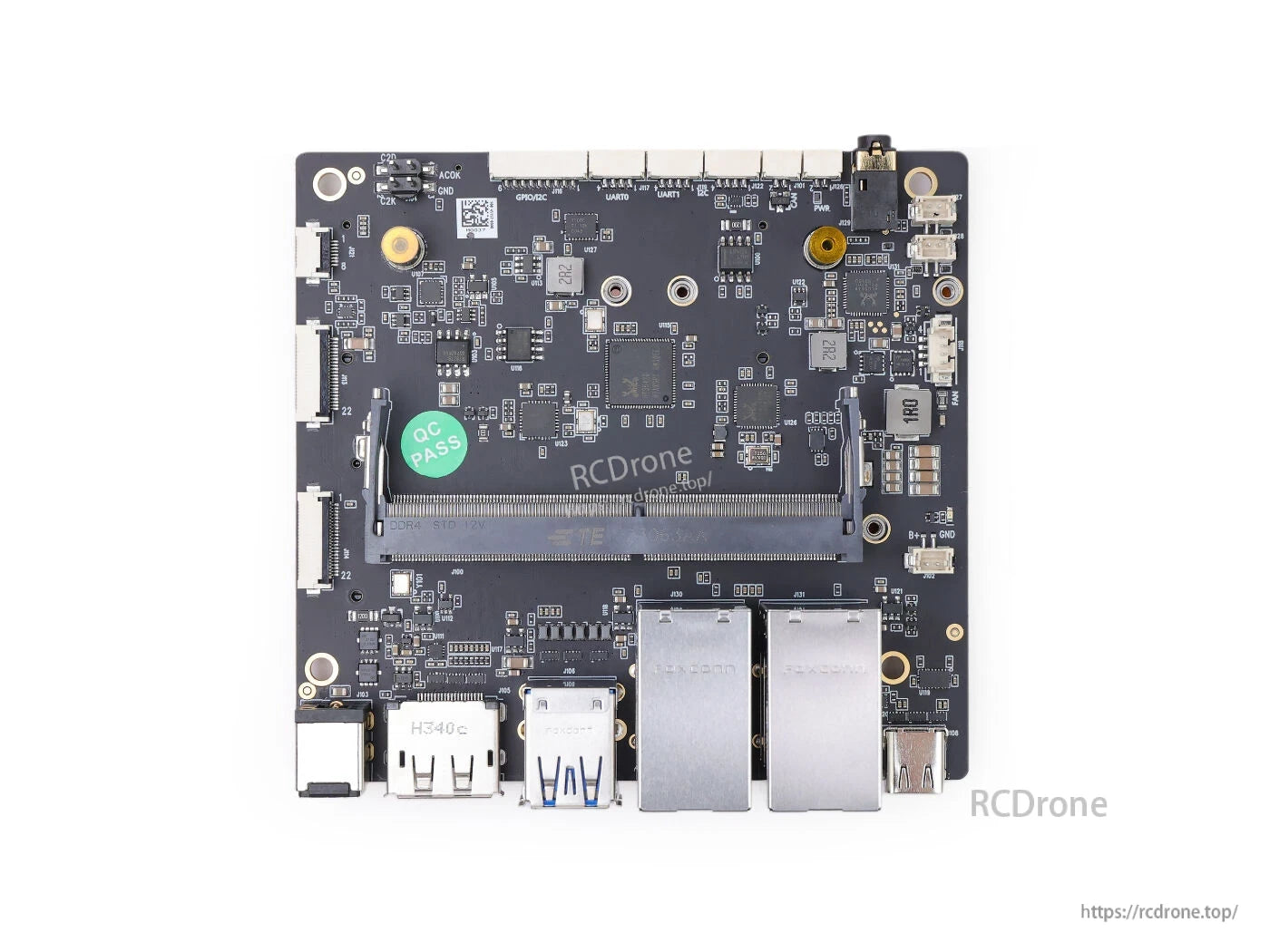

لوحة الناقل A608 تدعم Orin NX/Nano، فائقة الصغر بحجم 101.5 مم × 95 مم، يعمل من -25 درجة مئوية إلى 65 درجة مئوية. تشمل الميزات M.2 SSD، مزدوج GbE، USB 3.2، WiFi/Bluetooth، وواجهات CSI/DP، مثالي للطائرات بدون طيار والروبوتات.

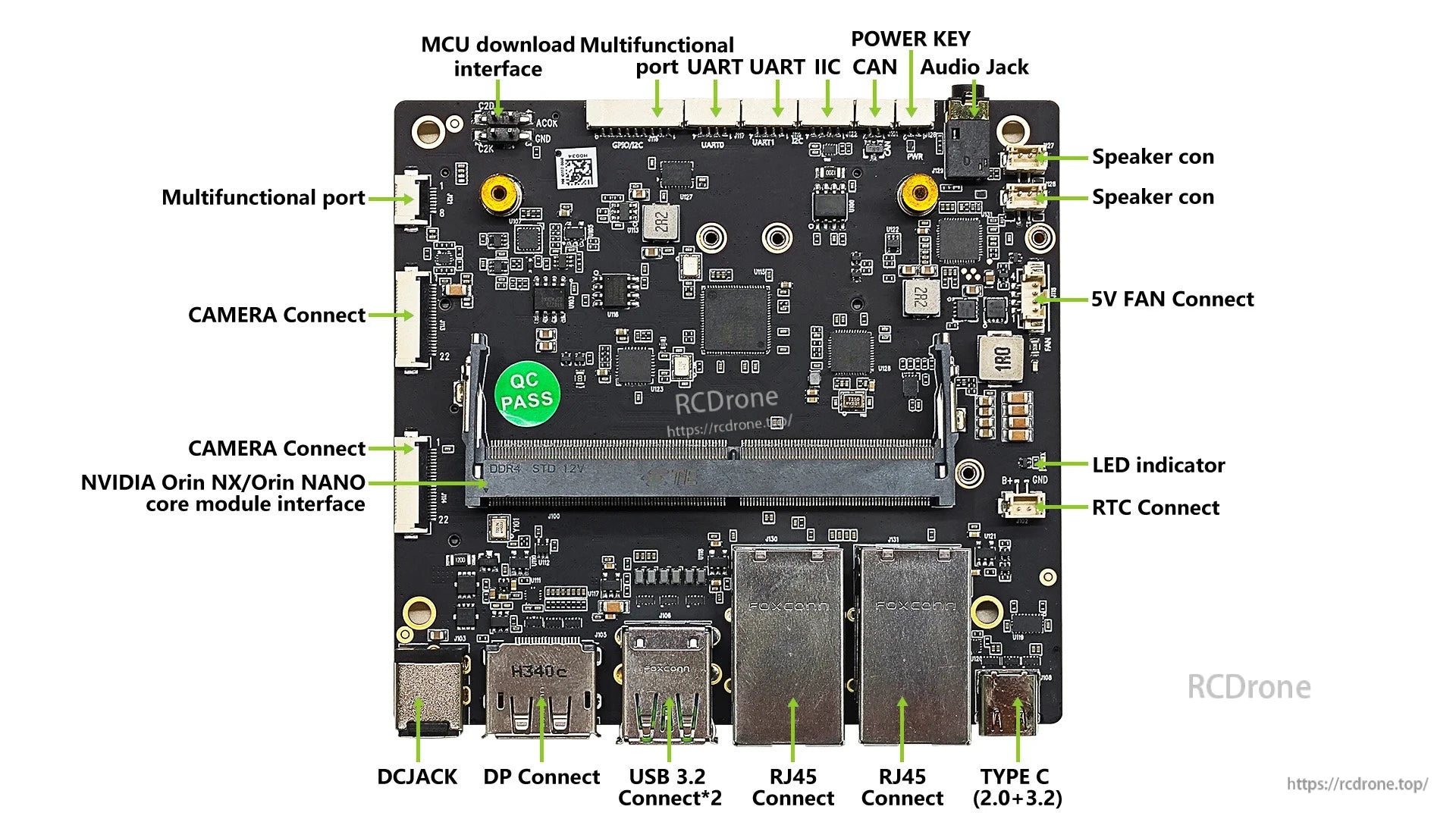

واجهة منفذ مفتاح الطاقة متعددة الوظائف تحتوي على UART، UART، IIC، CAN، جاك صوت، أرضي AC/DC، ومجموعة متنوعة من الموصلات بما في ذلك USB 3.2، RJ45، Type-C، HDMI، والمزيد.

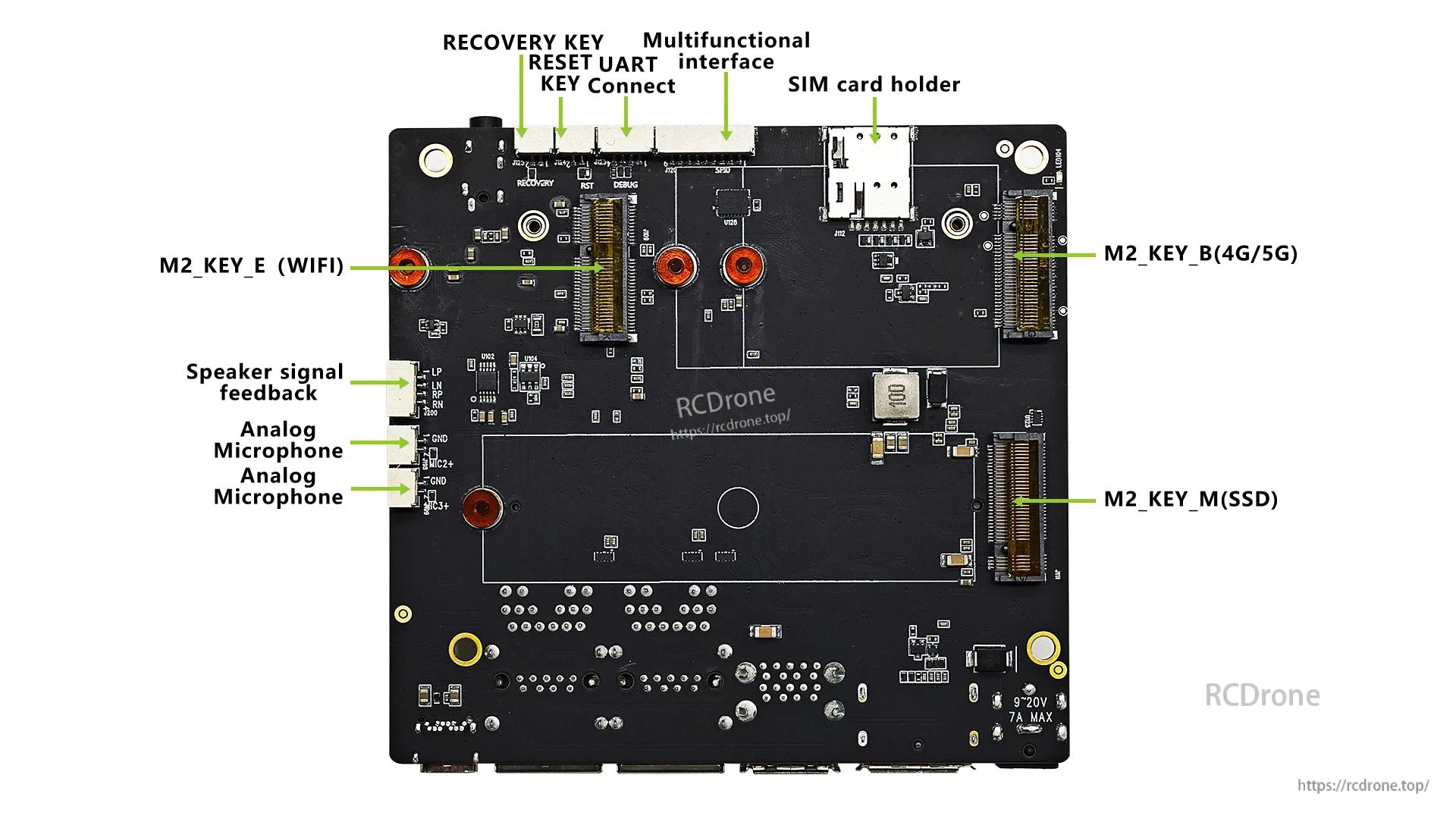

مفتاح الاسترداد متعدد الوظائف: واجهة UART لحامل بطاقة SIM مع وظيفة إعادة الضبط. يتضمن M2_KEY_B (4G/5G)، M2_KEY_E (WIFI)، مكبر صوت Vaz، تغذية راجعة، RP II، IRN، ميكروفون تناظري، وGND.
