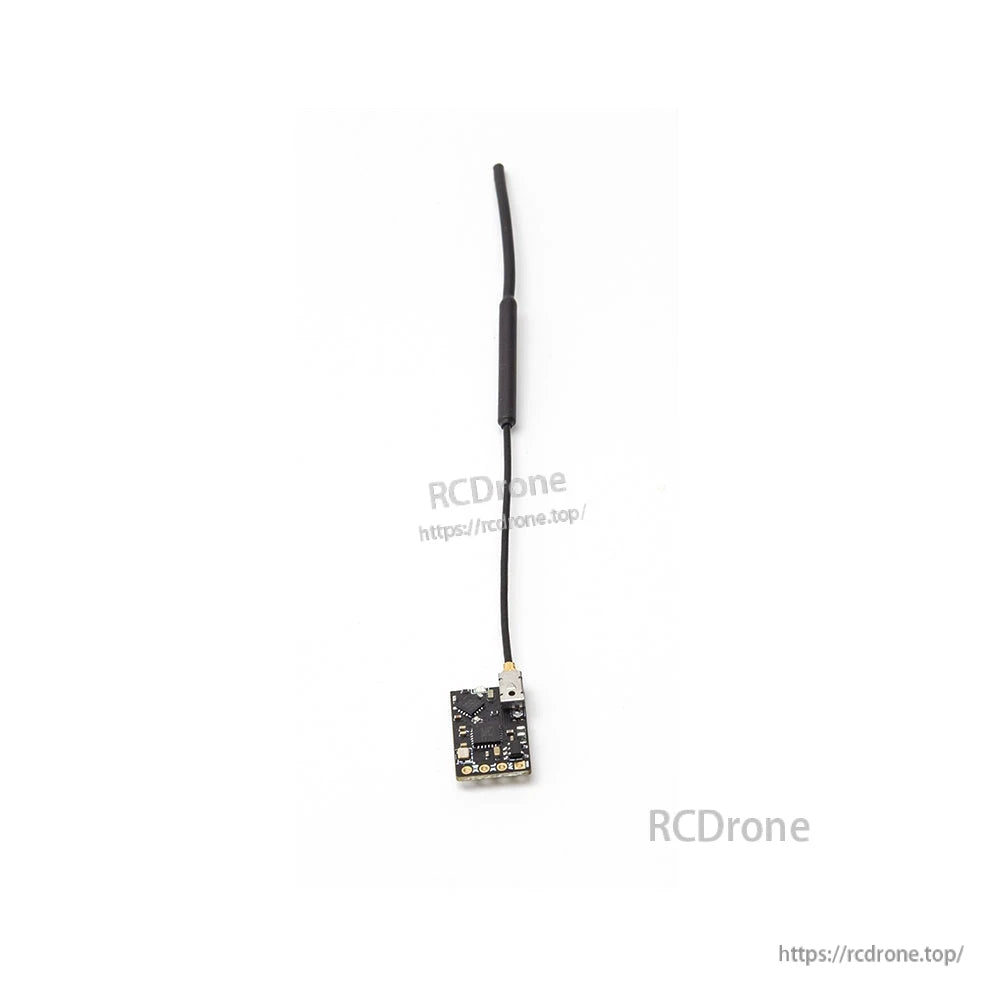

جهاز استقبال ATOMRC 2.4G ELRS FPV، واي فاي ESP8285N08، CRSF/SBUS، جهد 5-9 فولت للطائرات الثابتة الجناح ونماذج FPV

نظرة عامة

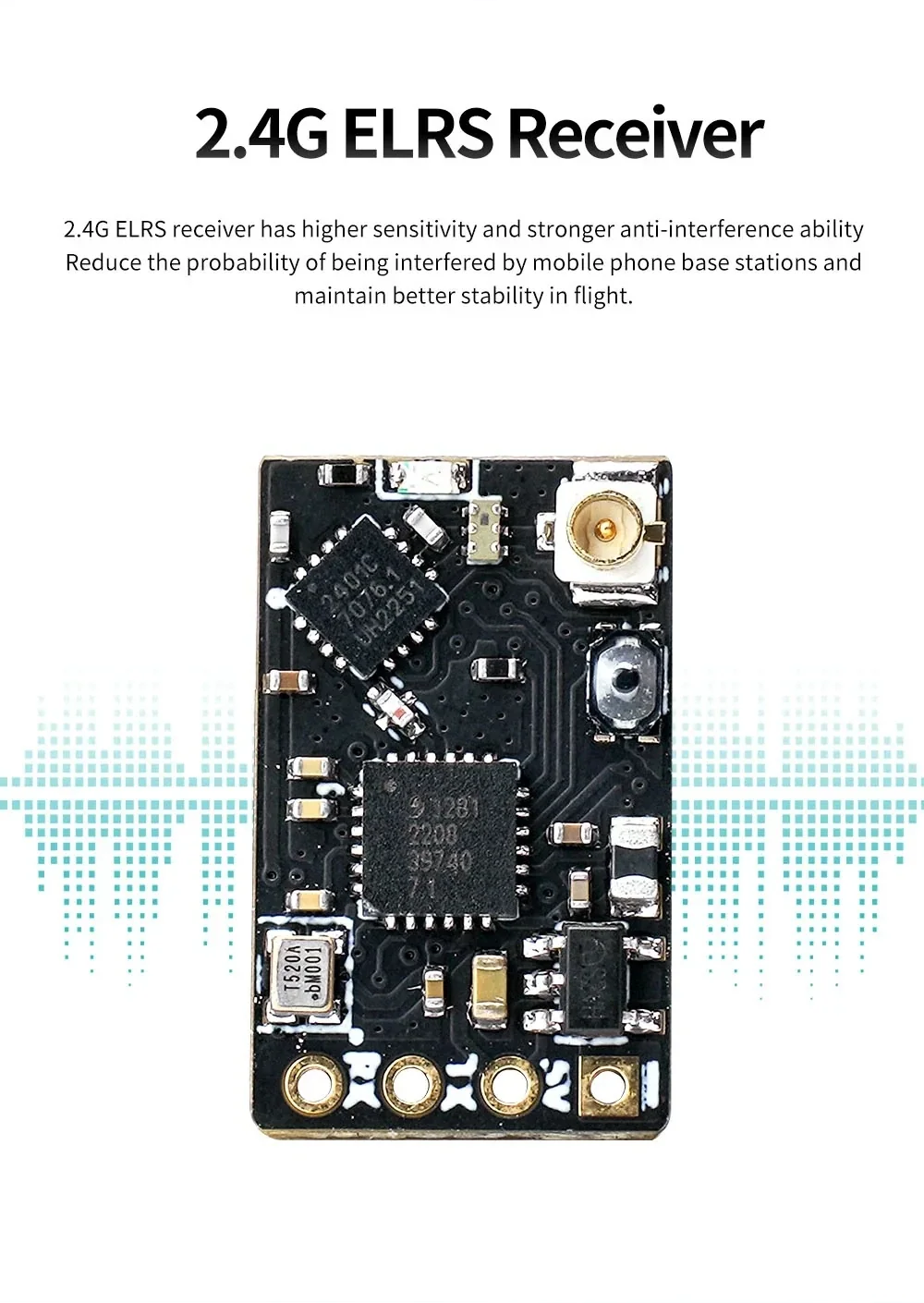

تم تصميم مستقبل ATOMRC 2.4G ELRS FPV للطائرات الثابتة، وطائرات السباق، ونماذج FPV الأخرى. يوصف بأنه يقدم حساسية أعلى وقدرة أقوى على مقاومة التداخل للمساعدة في تقليل احتمال التداخل من محطات قاعدة الهواتف المحمولة والحفاظ على استقرار أفضل أثناء الطيران.

الميزات الرئيسية

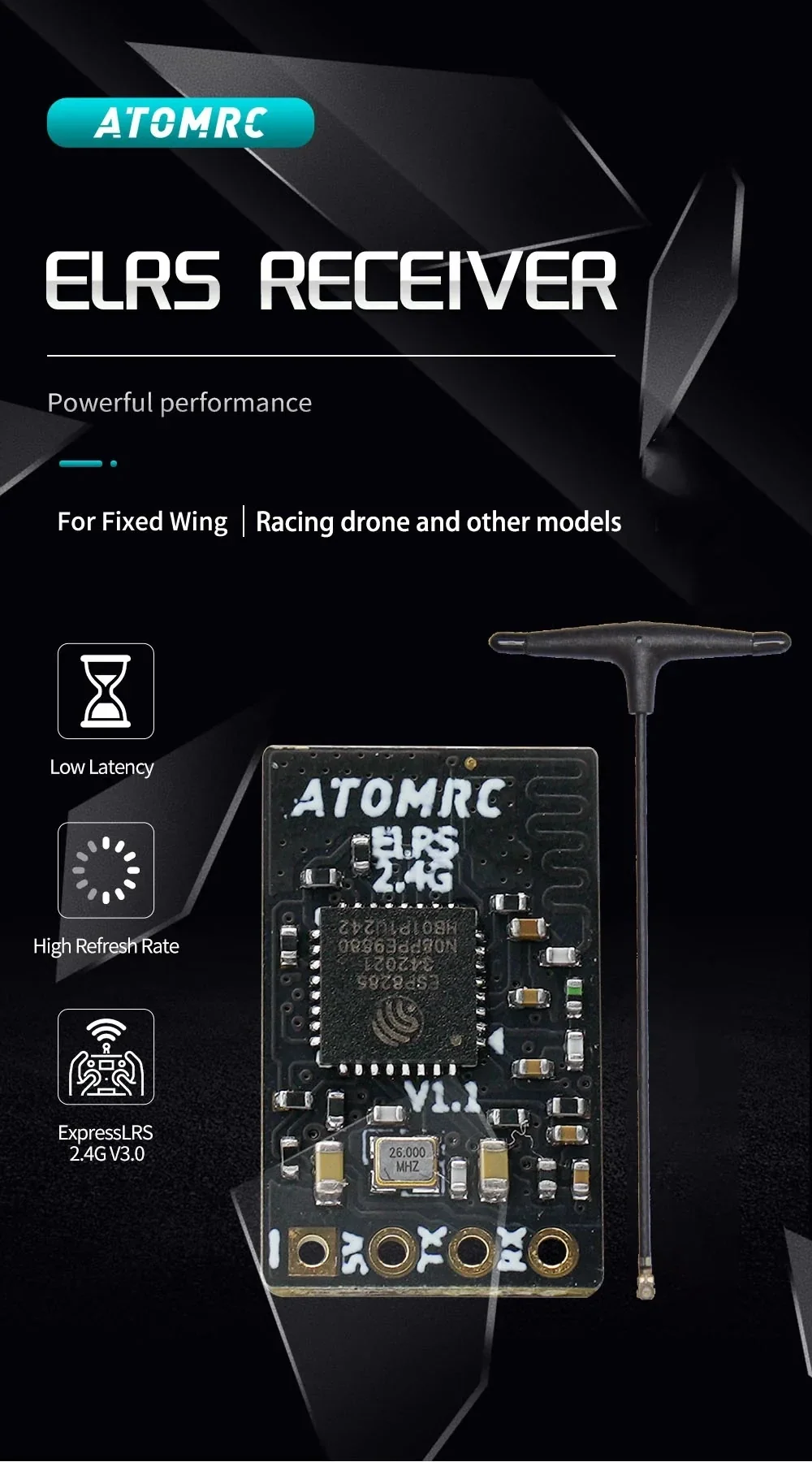

• ExpressLRS 2.4G V3.0 (النص المعروض)
• زمن استجابة منخفض (النص المعروض)
• معدل تحديث عالي (النص المعروض)
• قابل للتبديل بين CRSF و SBUS

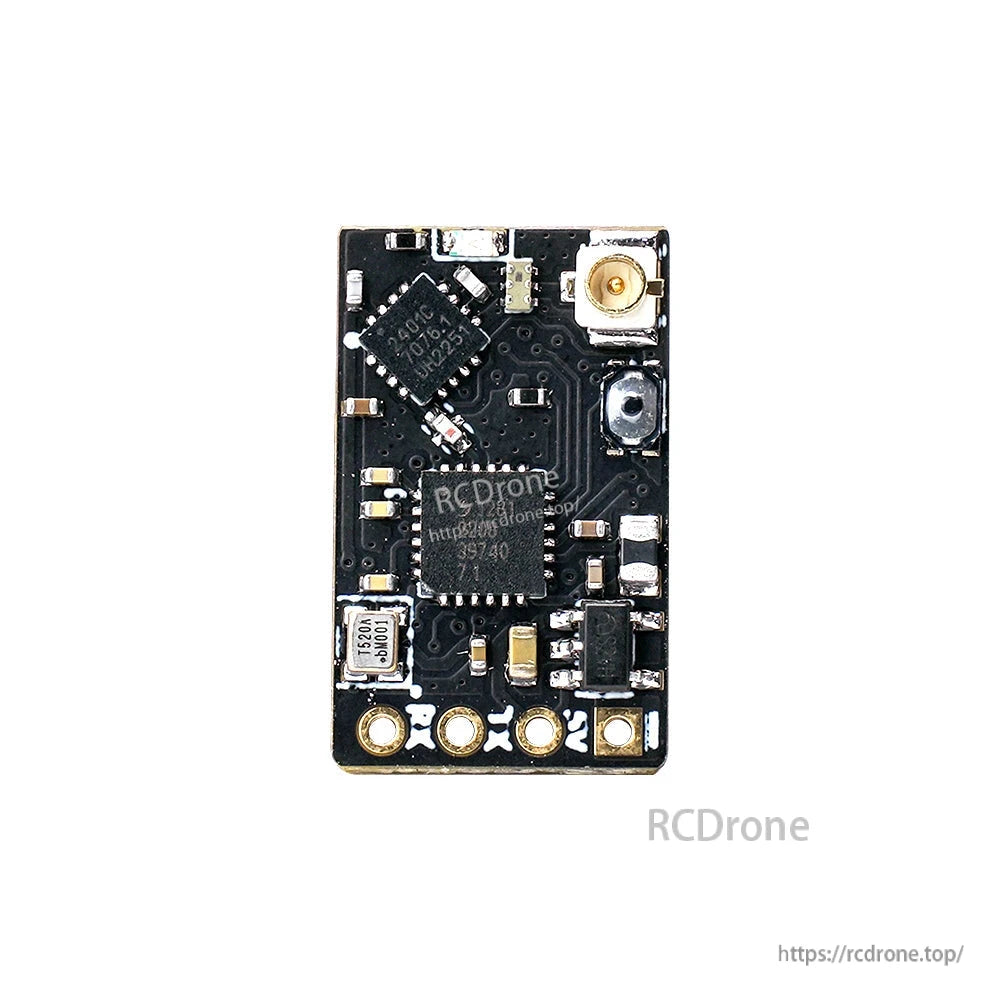

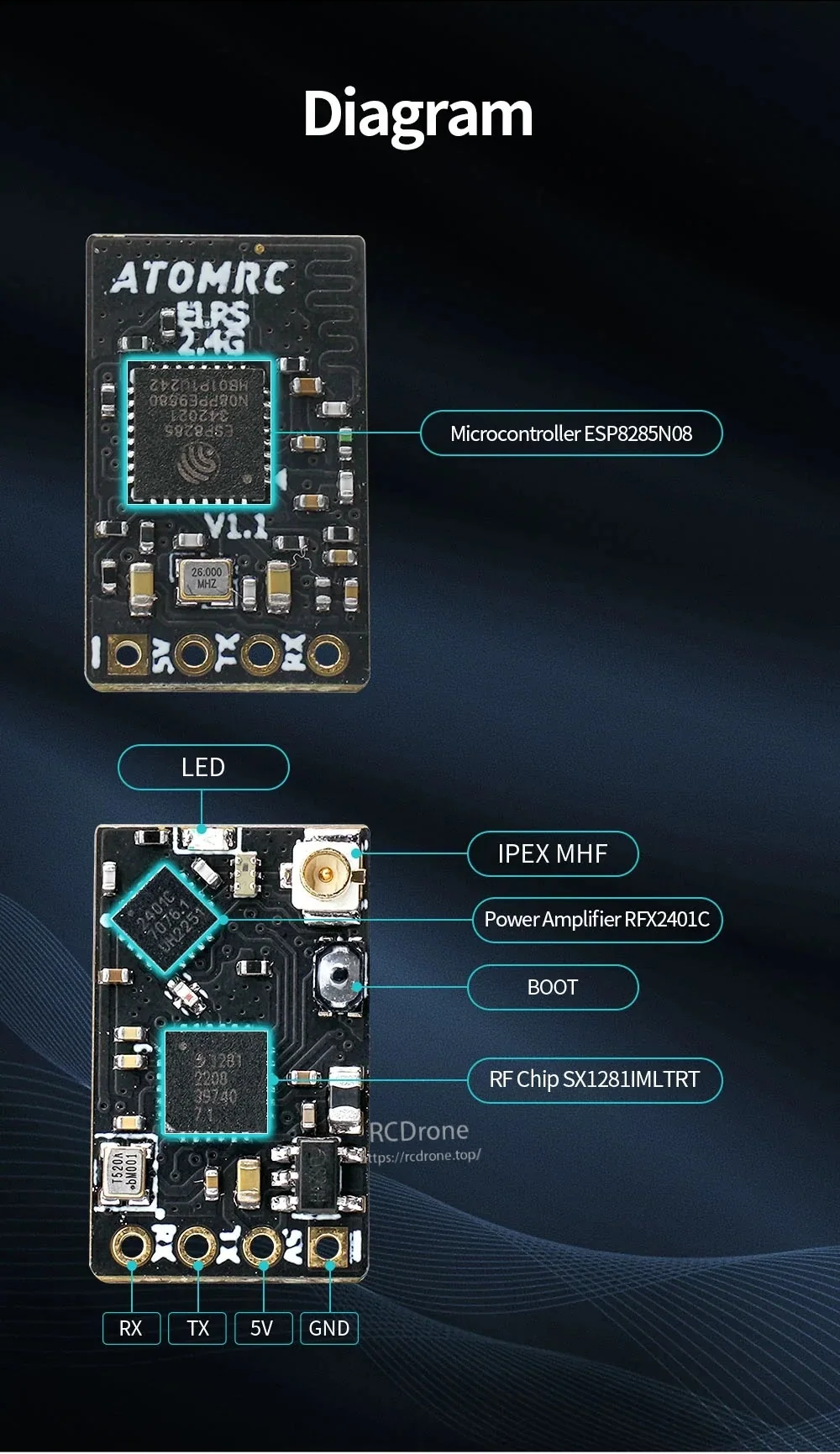

• الأجزاء والواجهات على اللوحة موضحة: متحكم ESP8285N08، IPEX MHF، BOOT، LED، شريحة RF SX1281IMLTRT، مكبر الصوت RFX2401C

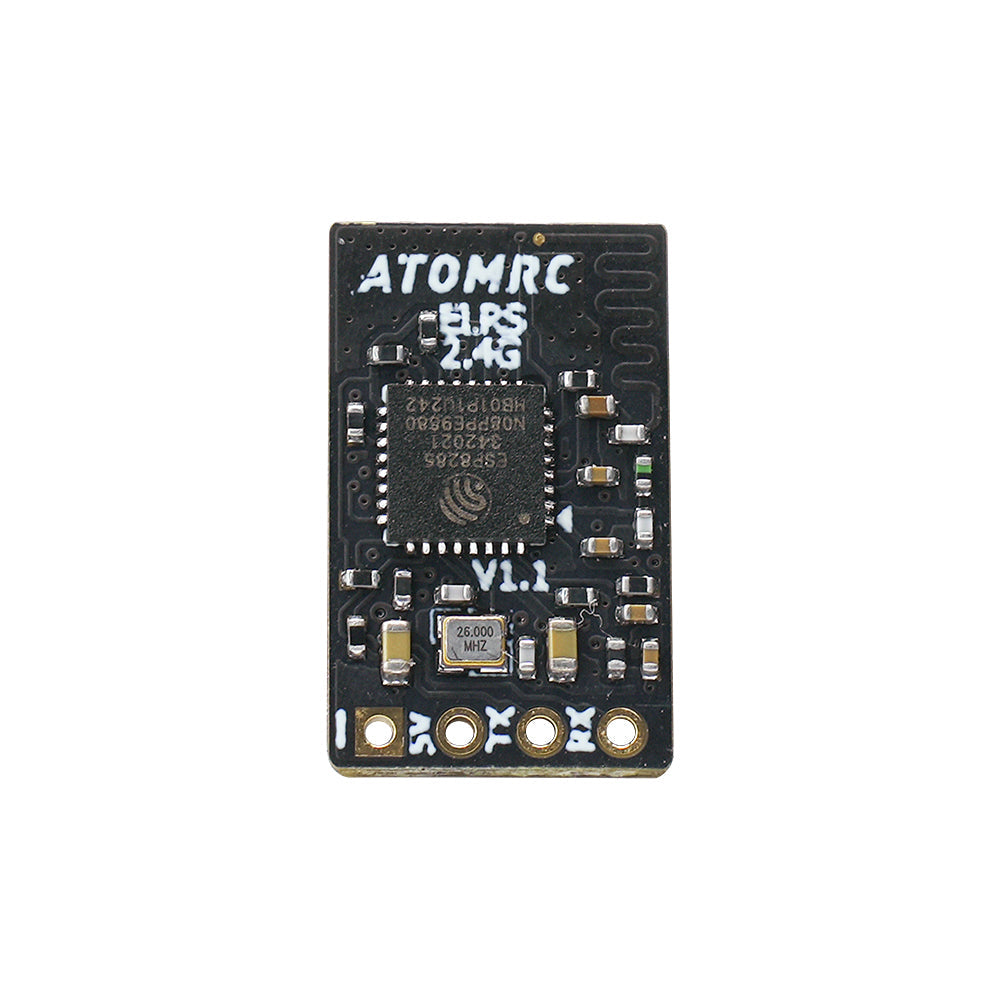

• تسميات الألواح: RX، TX، 5V، GND

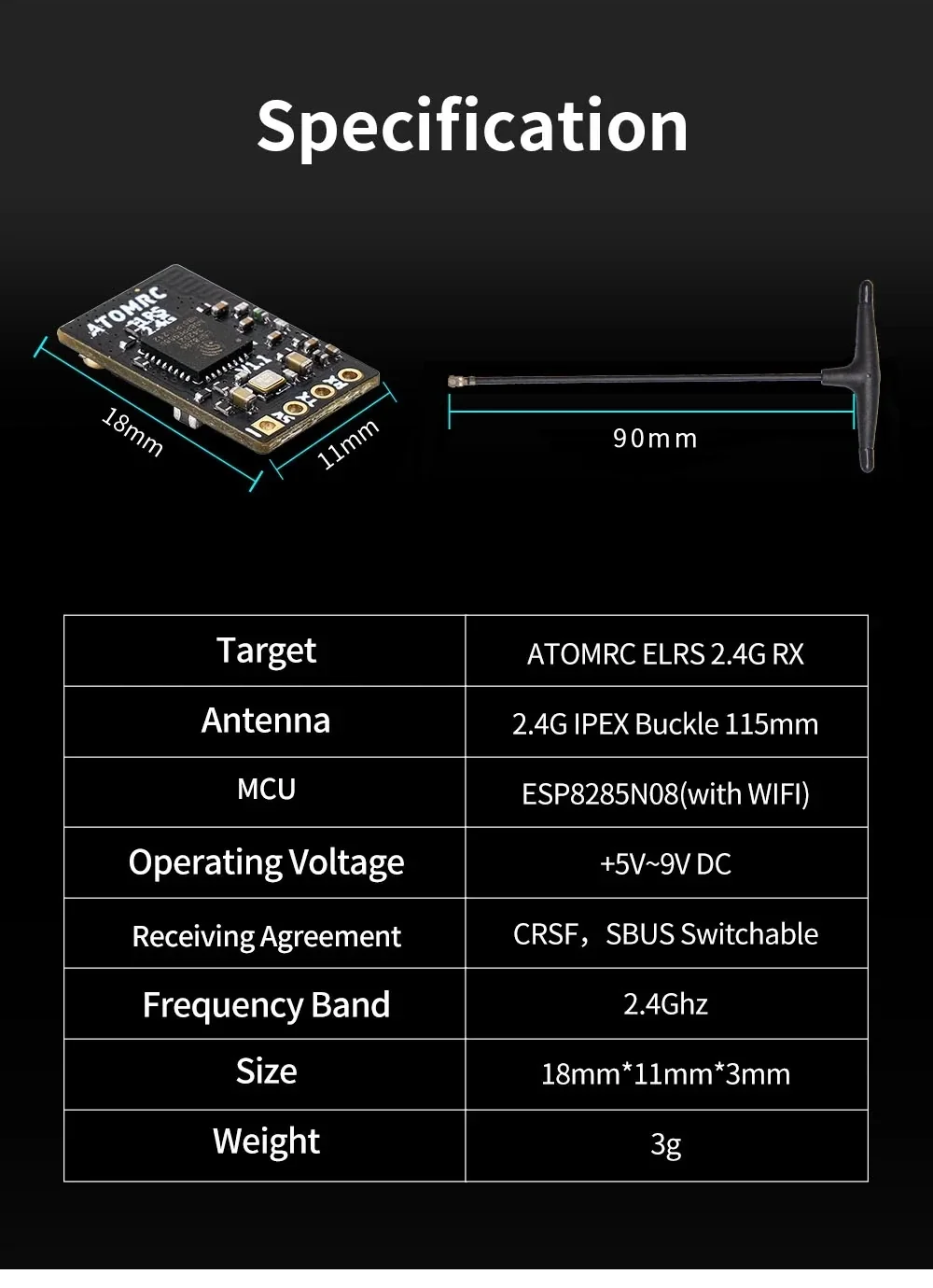

المواصفات

التوصيل & ملاحظات التكوين

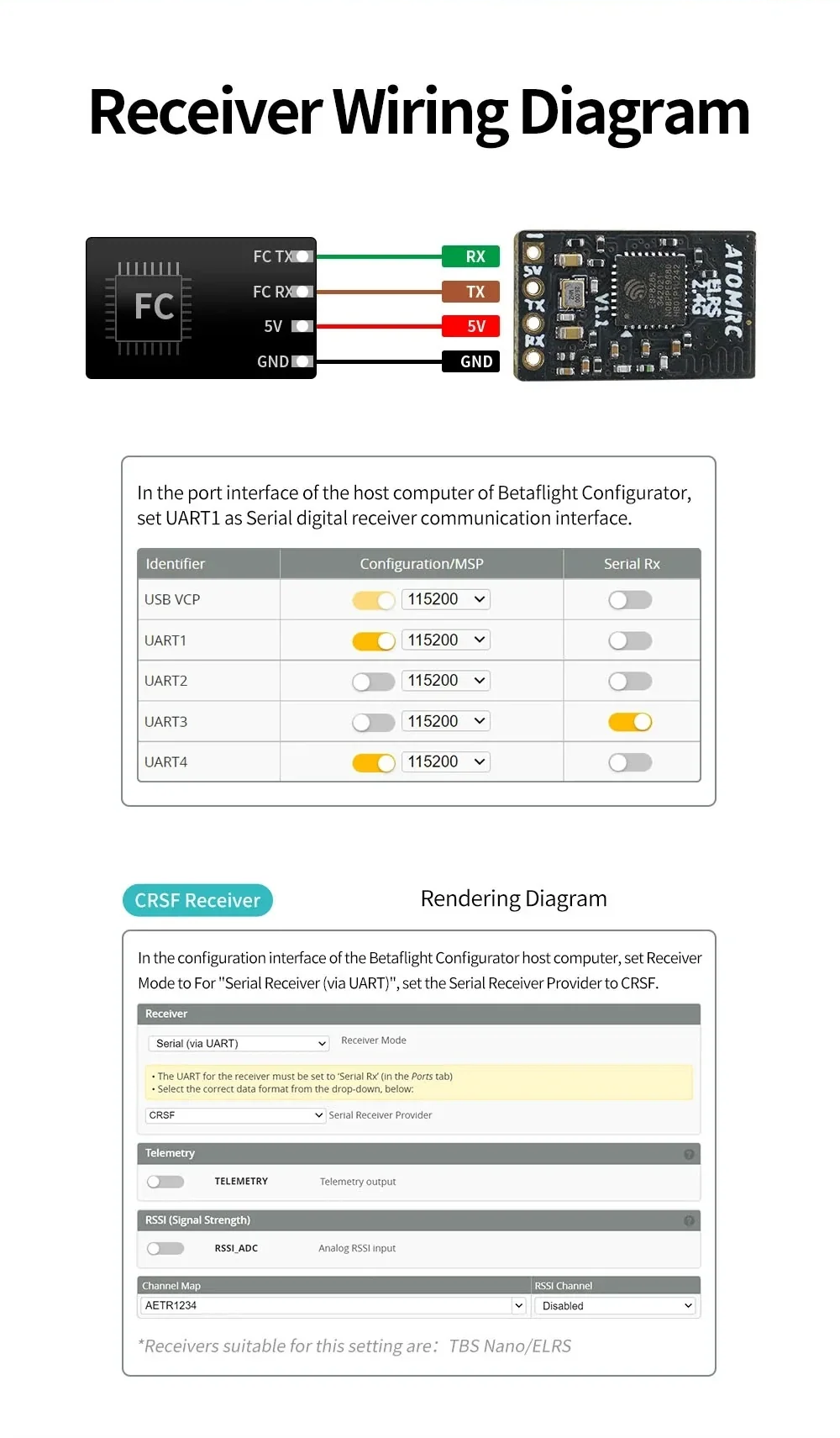

• يوضح مخطط التوصيل: FC TX إلى RX، FC RX إلى TX، 5V إلى 5V، GND إلى GND.
• ملاحظة تكوين Betaflight: في واجهة المنافذ، قم بتعيين UART1 كواجهة الاتصال الرقمية التسلسلية.
• ملاحظة إعداد جهاز الاستقبال CRSF: قم بتعيين وضع الاستقبال إلى "جهاز استقبال تسلسلي (عبر UART)"، وقم بتعيين مزود جهاز الاستقبال التسلسلي إلى CRSF.
• ملاحظة: "المستقبلات المناسبة لهذا الإعداد هي: TBS Nano/ELRS".

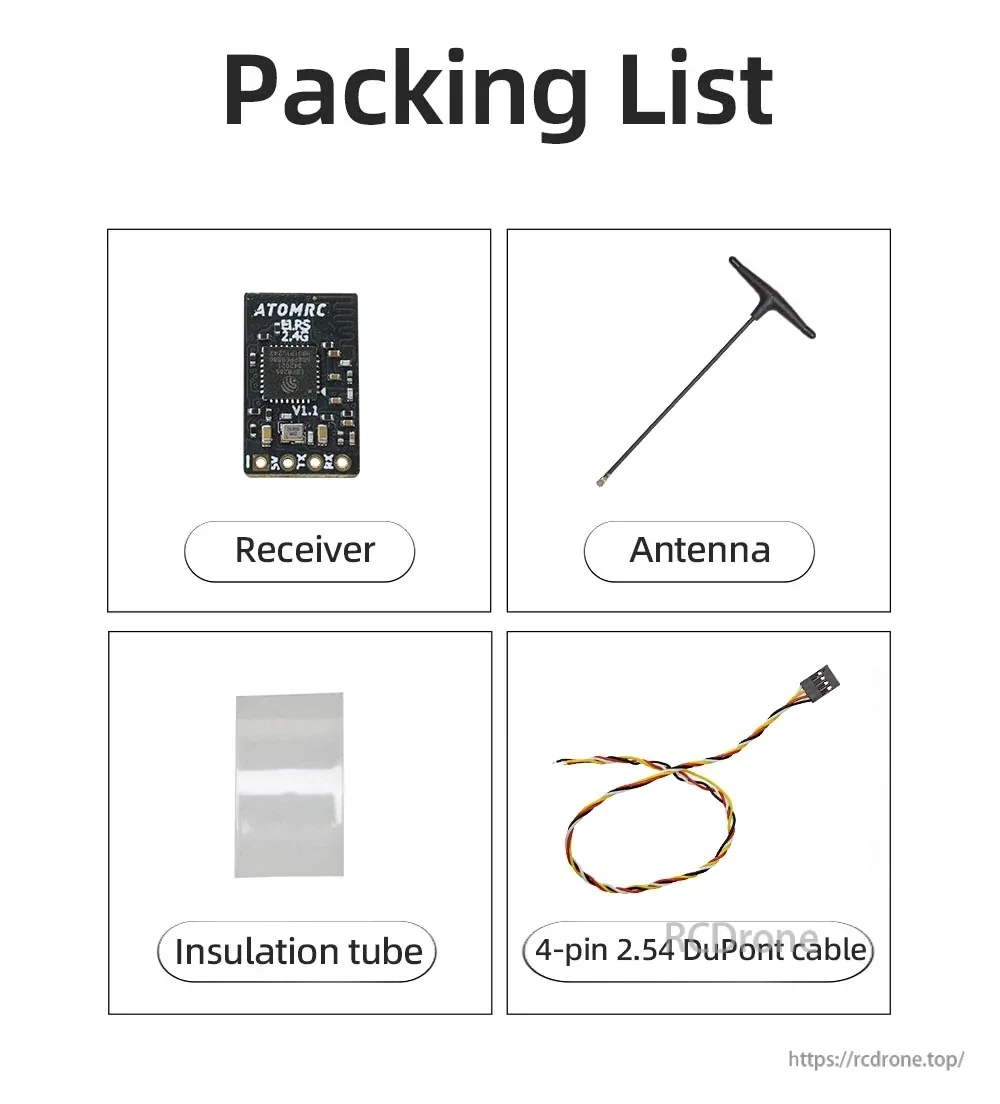

ما هو متضمن

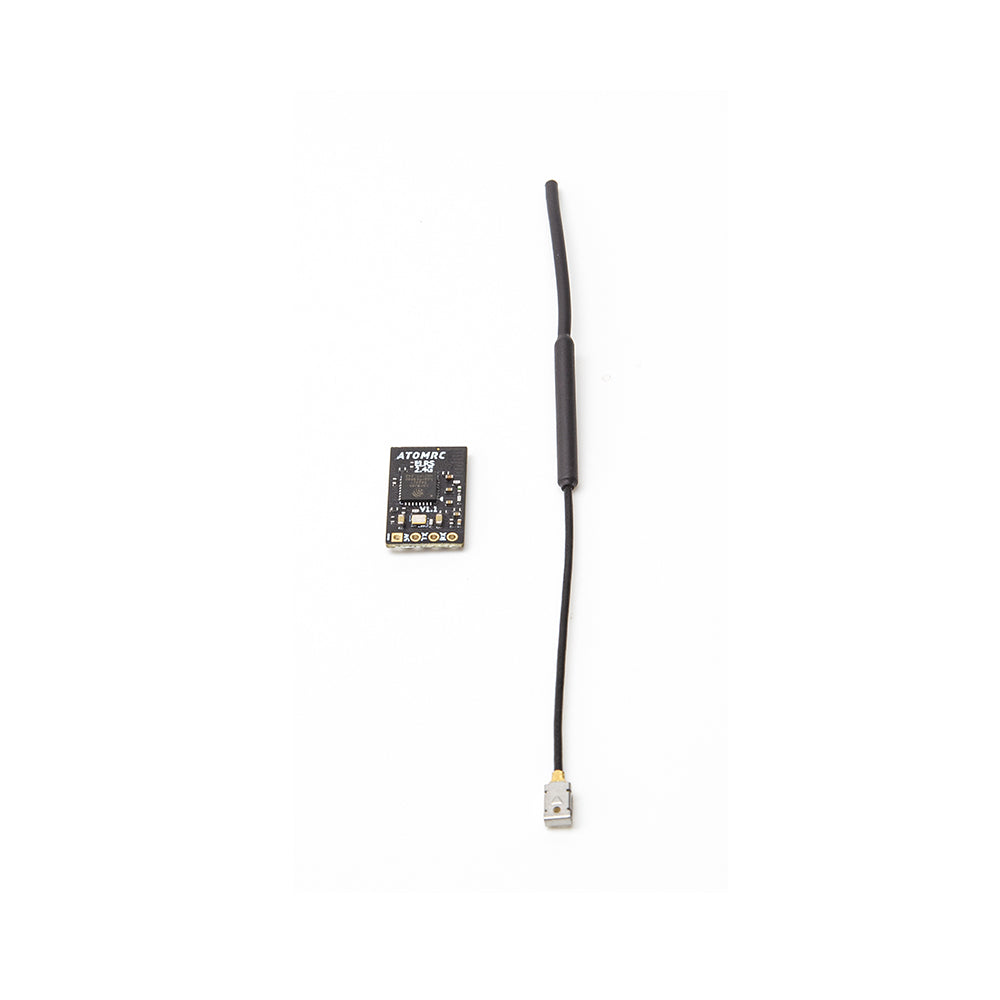

• المستقبل
• الهوائي
• أنبوب العزل
• كابل 4 دبابيس 2.54 DuPont التوصيل

لأسئلة الإعداد أو دعم الطلبات، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.
