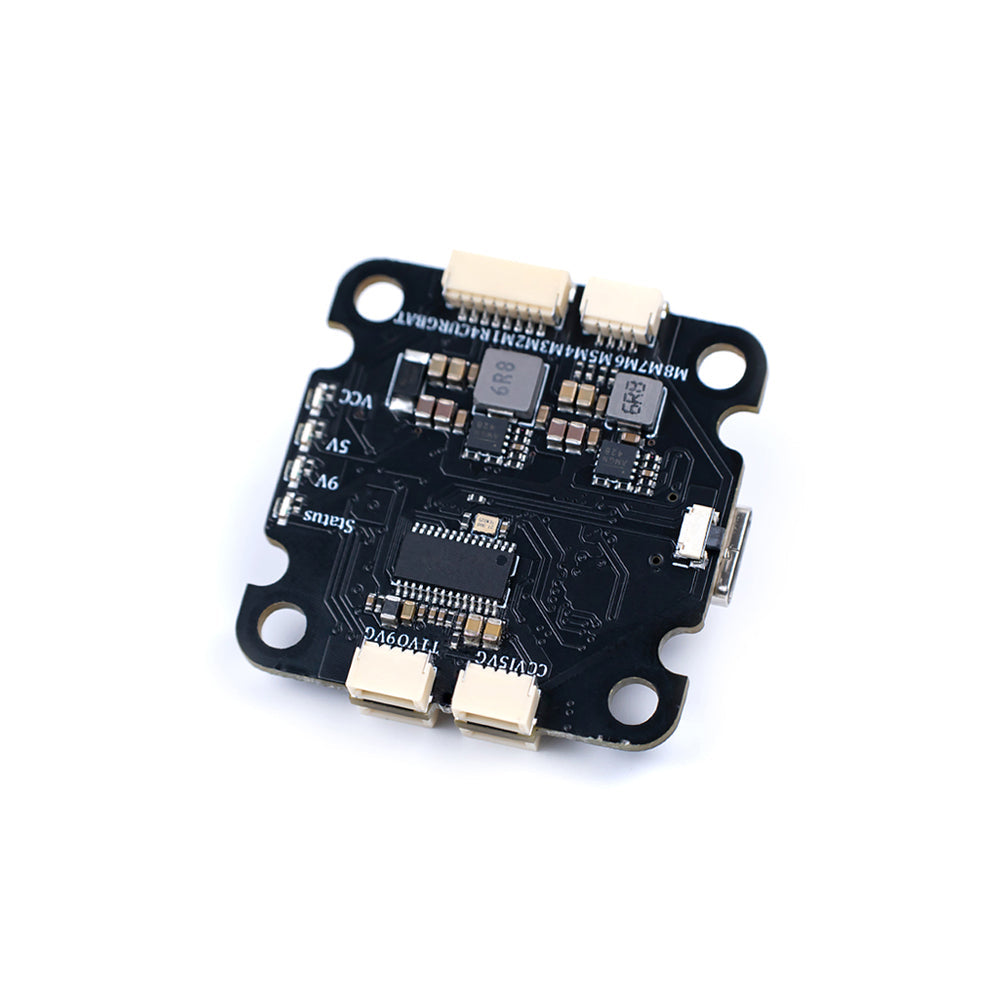

• F7 flight controller with STM32F722, 4 UARTs, dual BEC, X8 PWM, and 16MB Blackbox for enhanced drone performance and data logging.

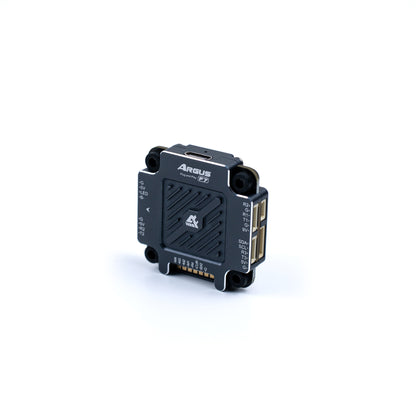

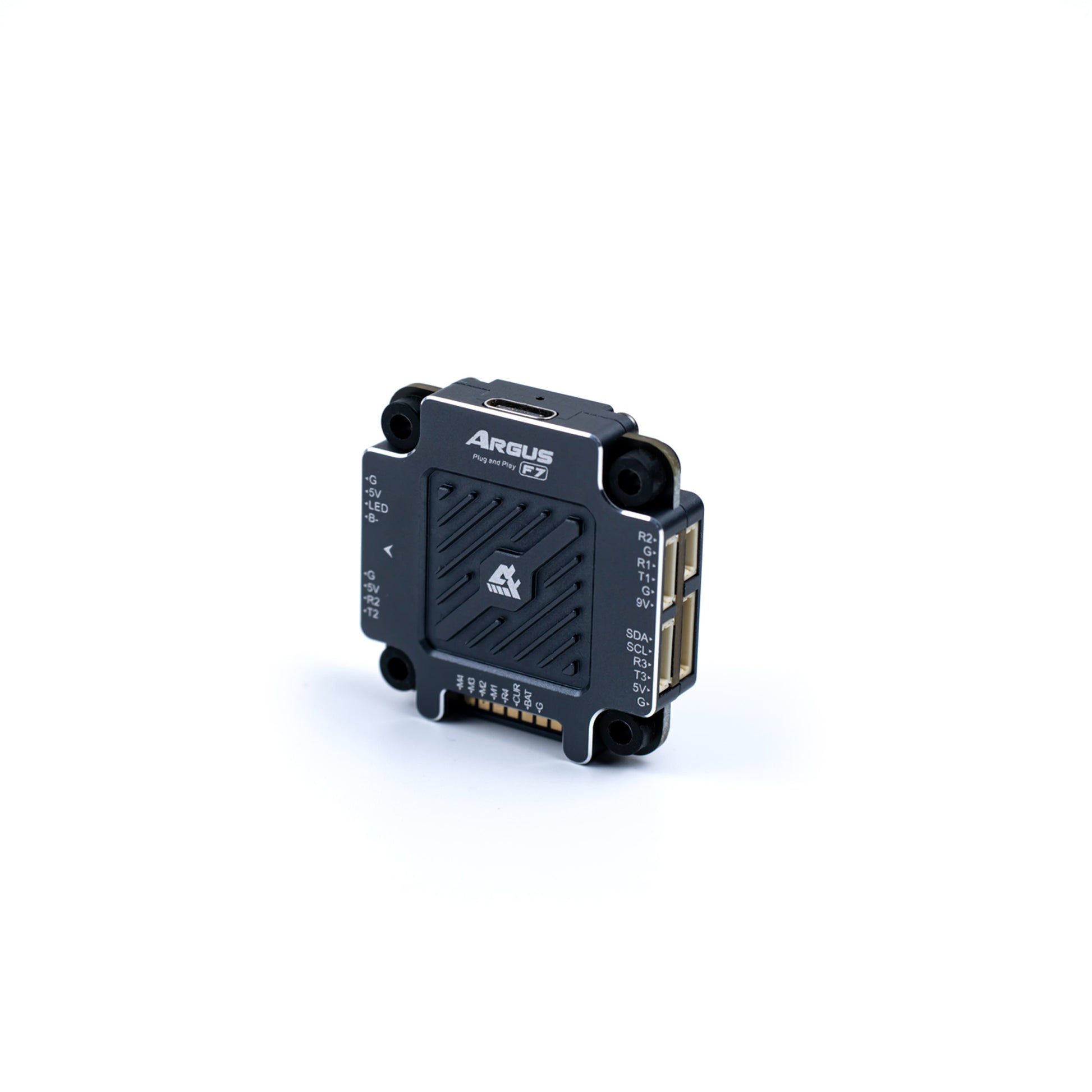

  • Axisflying Argus Plug and Play F7 Flight Controller, STM32F722, 4 UARTs, Dual BEC 5V/9V, X8 PWM, 16MB Blackbox

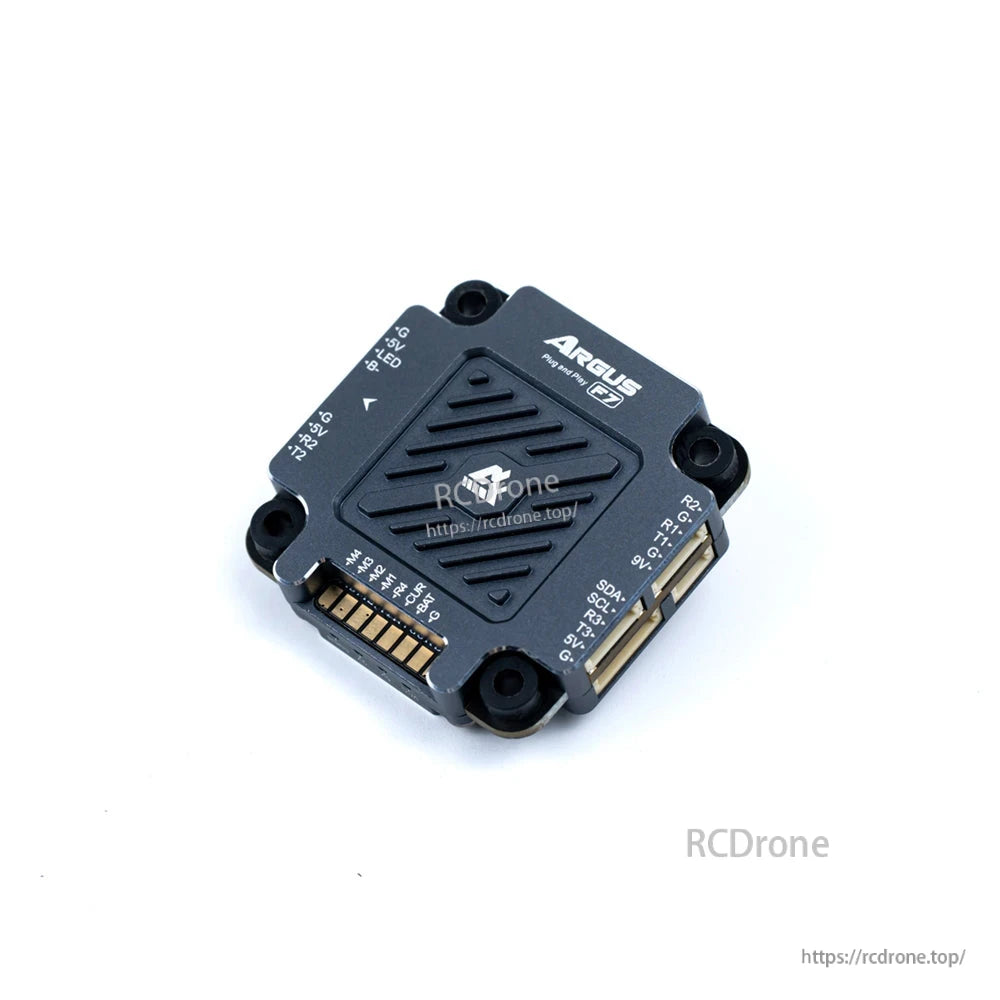

  • Argus F7 flight controller features STM32F722, 4 UARTs, dual BEC (5V/9V), X8 PWM, 16MB Blackbox, and plug-and-play design for easy installation.
1 3

وحدة تحكم طيران Axisflying Argus F7 جاهزة للتوصيل، STM32F722، 4 منافذ UART، BEC مزدوج 5V/9V، X8 PWM، صندوق أسود 16 ميجابايت

وحدة تحكم طيران Axisflying Argus F7 جاهزة للتوصيل، STM32F722، 4 منافذ UART، BEC مزدوج 5V/9V، X8 PWM، صندوق أسود 16 ميجابايت

Axisflying

$91.00 USD
$91.00 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.
خيارات
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

نظرة عامة

وحدة التحكم في الطيران Axisflying Argus Plug and Play F7 هي جزء من سلسلة Argus الإلكترونية (FC، ESC وstack). تستخدم وحدة التحكم معالج STM32F722 ومصممة للاتصال السريع مع الملحقات الشائعة لـ FPV، وتدعم ما يصل إلى ثمانية مخرجات للمحركات لبناء X8. يتميز تصميم Argus بغطاء كامل من الألمنيوم بتقنية CNC مع حماية من الغبار IP54 / حماية من رذاذ الماء؛ لا تغمرها أو تستخدمها تحت الماء. تتوفر مصابيح LED الحالة (الحالة، 9V، VCC، 5V)، ومنفذ USB Type‑C وزر BOOT للإعداد السريع والتشخيص.

الميزات الرئيسية

  • مقاومة للغبار ورذاذ الماء IP54؛ غطاء الألمنيوم يزيد من سطح الإشعاع لتبديد الحرارة بسرعة.
  • اتصال ملحقات سهل الاستخدام: وحدة الهواء HD (DJI O3)، كاميرا تناظرية، GPS، مستقبل، شريط LED RGB وجهاز تنبيه مدعوم.
  • BEC مزدوج مدمج: 5V @2A و 9V @2A؛ دعم الاتصال المباشر لوحدة الهواء DJI O3.
  • ما يصل إلى 8 مخرجات للمحركات (X8 PWM) لبناء تكوينات الأوكتوكوبتر.
  • يدعم مستشعر ESC؛ متوافق مع ESCs Argus 55A/65A BLHeli_32 3–6S (96 kHz PWM).
  • دعم INAV جنبًا إلى جنب مع سير العمل لتكوين Betaflight.
  • تحقق سريع من الحالة عبر مؤشرات LED مخصصة وزر BOOT قابل للوصول.

المواصفات

  • المعالج: STM32F722
  • الجيروسكوب: ICM 42688P
  • ذاكرة فلاش Blackbox: 16MB
  • منافذ UART: 4
  • مخرجات BEC: 5V @2A و 9V @2A
  • الوظائف المدعومة: مستشعر ESC، فيديو HD/تناظري، شريط LED RGB، جرس، GPS، X8 PWM
  • الواجهة والمؤشرات: USB Type‑C، زر BOOT، مؤشرات LED (الحالة / 9V / VCC / 5V)
  • خيارات ESC من سلسلة Argus: 55A أو 65A BLHeli_32، 3–6S، 96 kHz PWM
  • الحجم (Argus F7 FC): 40.6*40*8 مم
  • الوزن (Argus F7 FC): 8.4 جرام
  • ثقوب التثبيت: M3-30.5*30.5mm

ما هو المضمن

  • مجموعة ARGUS 65A/55A Pro أو مجموعة ARGUS 65A/55A (الإصدار العادي) X1
  • ملحقات الأسلاك:
  • 1. كابل ESC FC X1
  • 2. كابل GPS X1
  • 3. كابل وحدة DJI Air X1
  • 4. كابل الاستقبال X1
  • 5. كابل LED Beeper X1
  • 6. كابل الكاميرا التناظرية X1
  • 7. كابل VTX التناظري X1
  • 8. كابل محرك 5678 X1
  • 9. كابل VTX Avatar X1
  • 10. كابل الطاقة XT60 X1
  • 11. حلقة مطاطية O X4
  • 12. حلقة مطاطية عالية التخميد (FC) X4
  • 13. حلقة مطاطية منخفضة التخميد (منفصلة) X4
  • 14. برغي رأس كوب M3*34 X4
  • 15. مكثف Ruby 35V 470 X1
  • 16. علبة بلاستيكية SH1.0 6P (GPS) X1
  • 17. علبة بلاستيكية SH1.0 4P (GPS) X1

التطبيقات

  • طائرات FPV التي تتطلب وحدة تحكم طيران F7 قوية مع أسلاك قابلة للتوصيل والتشغيل.
  • بناء Octocopter (X8) يحتاج إلى ثمانية مخرجات محرك و BLHeli_32 ESCs.
  • إعدادات FPV عالية الدقة والتناظرية مع وحدة DJI O3 Air أو VTX/كاميرا تناظرية.

الكتيبات

  • تخطيط المنافذ الافتراضي من المصنع: UART1 MSP؛ UART2 جهاز الاستقبال؛ UART3 GPS؛ UART4 ESC؛ UART5 افتراضي؛ UART6 افتراضي.
  • محاذاة اللوحة/المستشعر: إذا تم تثبيته بشكل عكسي، قم بضبط زاوية اليميني على 180° في التحكم في الطيران وتوجيه المستشعر؛ احفظ وأعد التشغيل.
  • بروتوكول جهاز الاستقبال: استخدم CRSF لـ TBS/ELRS؛ استخدم SBUS لسلسلة جهاز التحكم عن بعد DJI FPV وأجهزة الاستقبال الأخرى SBUS.
  • الاتجاه الافتراضي للمحرك: عكس دوران المحرك (رقم 1 عكس عقارب الساعة، رقم 2 مع عقارب الساعة). تأكد من الاتجاه الصحيح للمروحة.
  • خطوات إعداد X8: اضبط المزيج على OCTO X8؛ تحقق من اتجاهات دوران المحركات الثمانية؛ استخدم معالج اتجاه المحرك/إعادة ترتيب المحركات؛ أزل جميع المراوح أثناء الاختبار.
  • تركيب وحدة التحكم ESC: يُوصى بتركيبها بشكل صحيح؛ إذا كانت أسلاك XT60 تواجه الأمام عند التركيب، قم بإعادة ضبط تسلسل المحرك وفقًا لمساعد Betaflight.
  • معايرة مستشعر التيار: قم بتعيين نسبة التيار إلى 400 للحصول على بيانات تيار OSD دقيقة نسبيًا.
  • السلامة: قم بإزالة جميع المراوح عند الاتصال بـ Betaflight؛ قد يتسبب وميض البرنامج الثابت المخصص في عدم الاستقرار.

التفاصيل

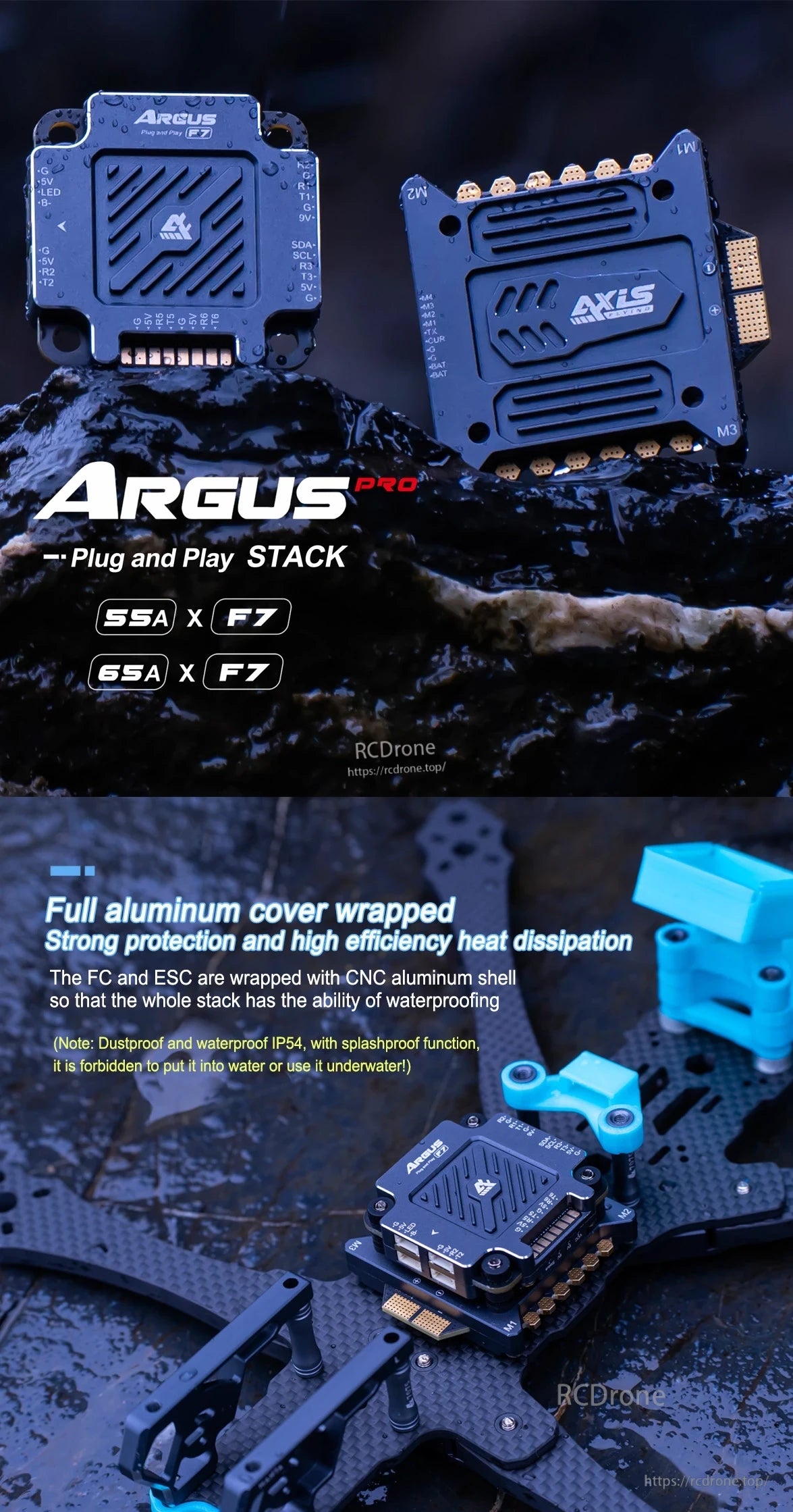

Argus F7 Flight Controller, Argus Pro Plug and Play STACK features 55A & 65A F7 options, aluminum cover, IP54 protection, and efficient cooling; not for underwater use. (24 words)

تقدم مجموعة Argus Pro Plug and Play STACK خيارات 55A &وأيضًا 65A F7، مع غطاء كامل من الألمنيوم، ومقاومة للماء IP54، ومقاومة للغبار، وحماية من الرش، وتبديد حراري فعال. غير مناسب للاستخدام تحت الماء. (39 كلمة)

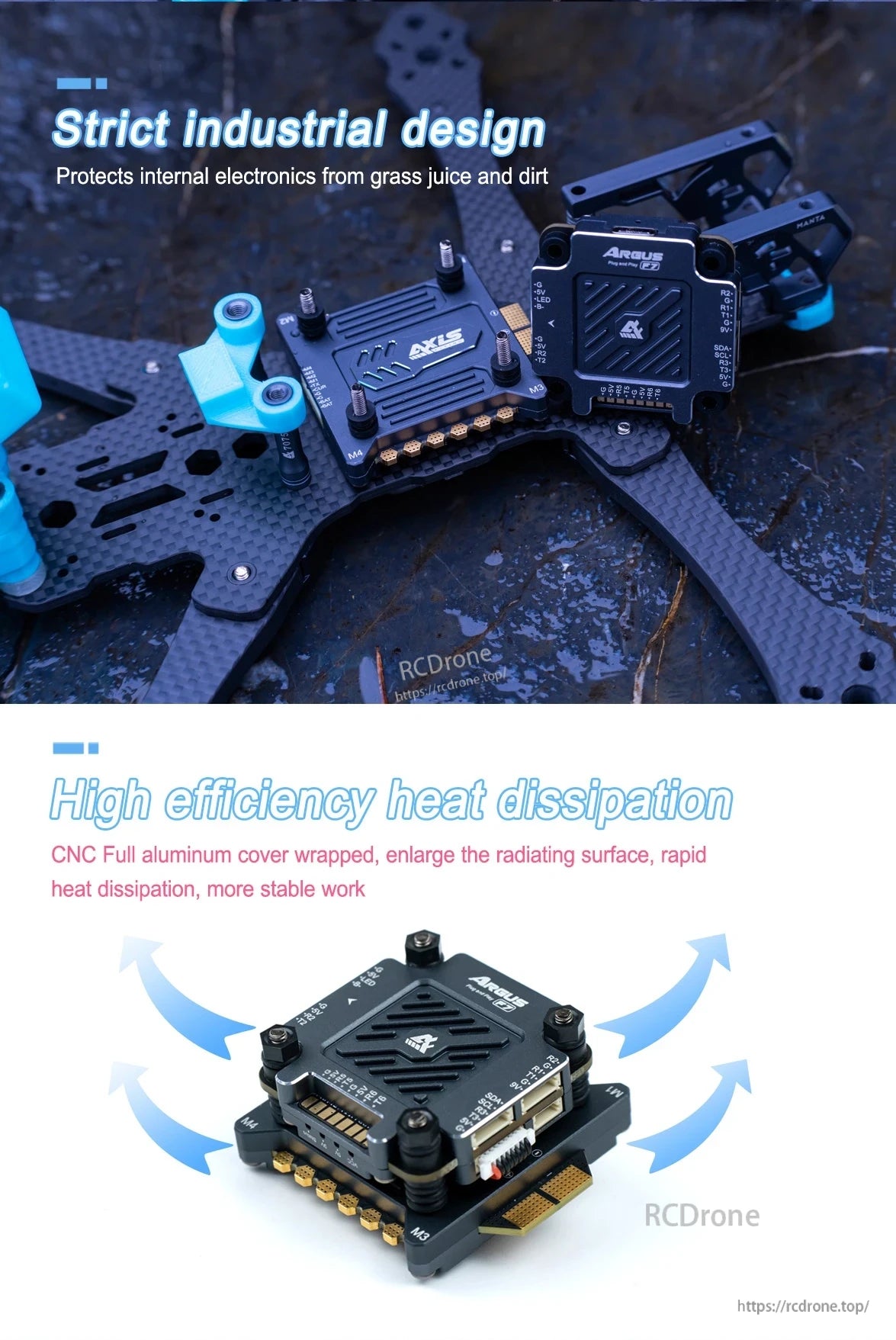

The Argus F7 Flight Controller features industrial design with shielding against dirt and grass, plus a CNC aluminum cover for efficient heat dissipation and stable performance.

تحكم Argus F7 في الطيران يتمتع بتصميم صناعي يحمي الإلكترونيات من الأوساخ وعصارة العشب. يتيح غطاء الألمنيوم CNC تبديد حراري فعال، مما يضمن أداءً مستقرًا في الظروف القاسية.

Argus F7 Flight Controller, Solder-free design with inline peripherals and dual BEC supports DJI O3, VTX, and analog systems. Plug-and-play; check voltage compatibility before use.

تصميم بدون لحام مع ملحقات متصلة يوفر وقت التركيب.يتضمن أسلاك شائعة. يدعم BEC المزدوج 9V/5V المدمج وحدة DJI O3 Air وأجهزة VTX مثل RunCam Link وVista. توصيل وتشغيل مع دعم VTX التناظري. تأكد من نطاق الجهد الآمن قبل الاتصال.

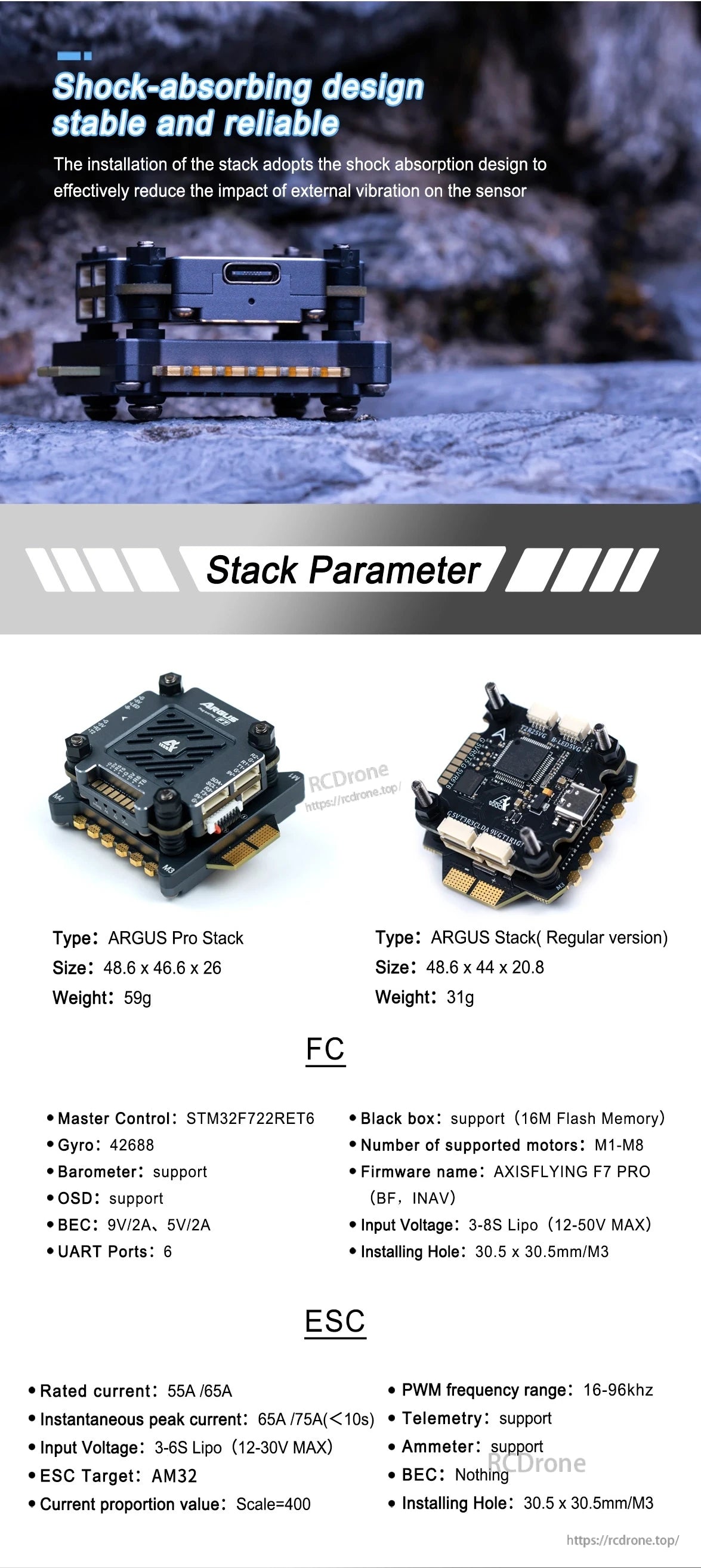

Argus F7 flight controller features shock-absorbing design, STM32F722 MCU, 42688 gyro, barometer, OSD, 55A/65A ESC, and 3-8S LiPo support; available in Pro and Regular Stack versions.

تحكم الطيران Argus F7 لديه تصميم يمتص الصدمات، متوفر في إصدارات Pro وRegular Stack. يتميز بوحدة المعالجة STM32F722، جيروسكوب 42688، بارومتر، دعم OSD، ESC بقوة 55A/65A، وتوافق مع بطاريات LiPo من 3-8S.

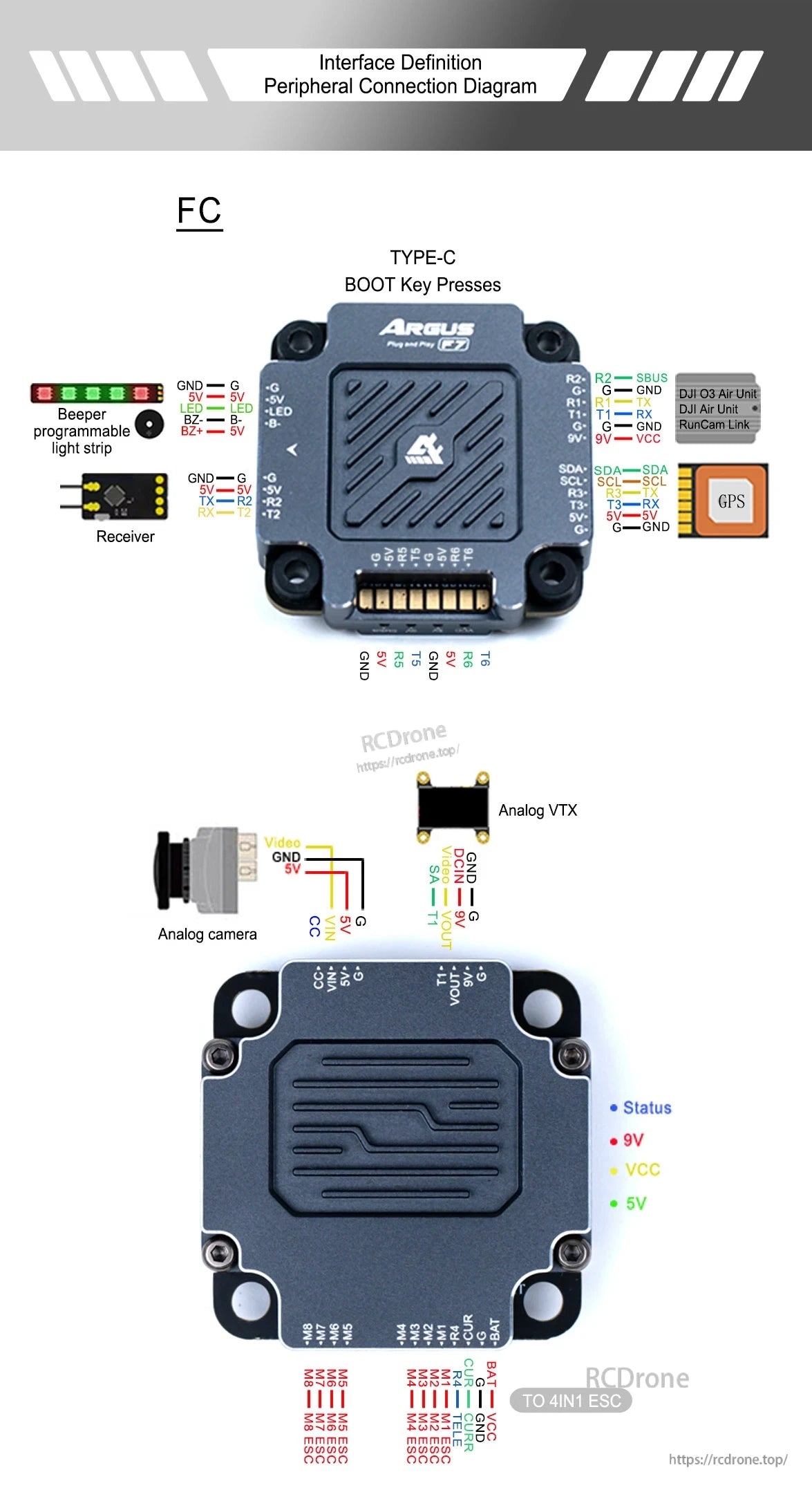

Argus F7 flight controller diagram shows connections for receiver, GPS, camera, VTX, ESC, power, signal, ground, TYPE-C port, and BOOT key.

مخطط واجهة تحكم الطيران Argus F7. يتضمن اتصالات محيطية للاستقبال، GPS، كاميرا، VTX، وESC. يوضح نقاط التوصيل للطاقة، الإشارة، والاتصالات الأرضية. يحتوي على منفذ TYPE-C وزر BOOT.

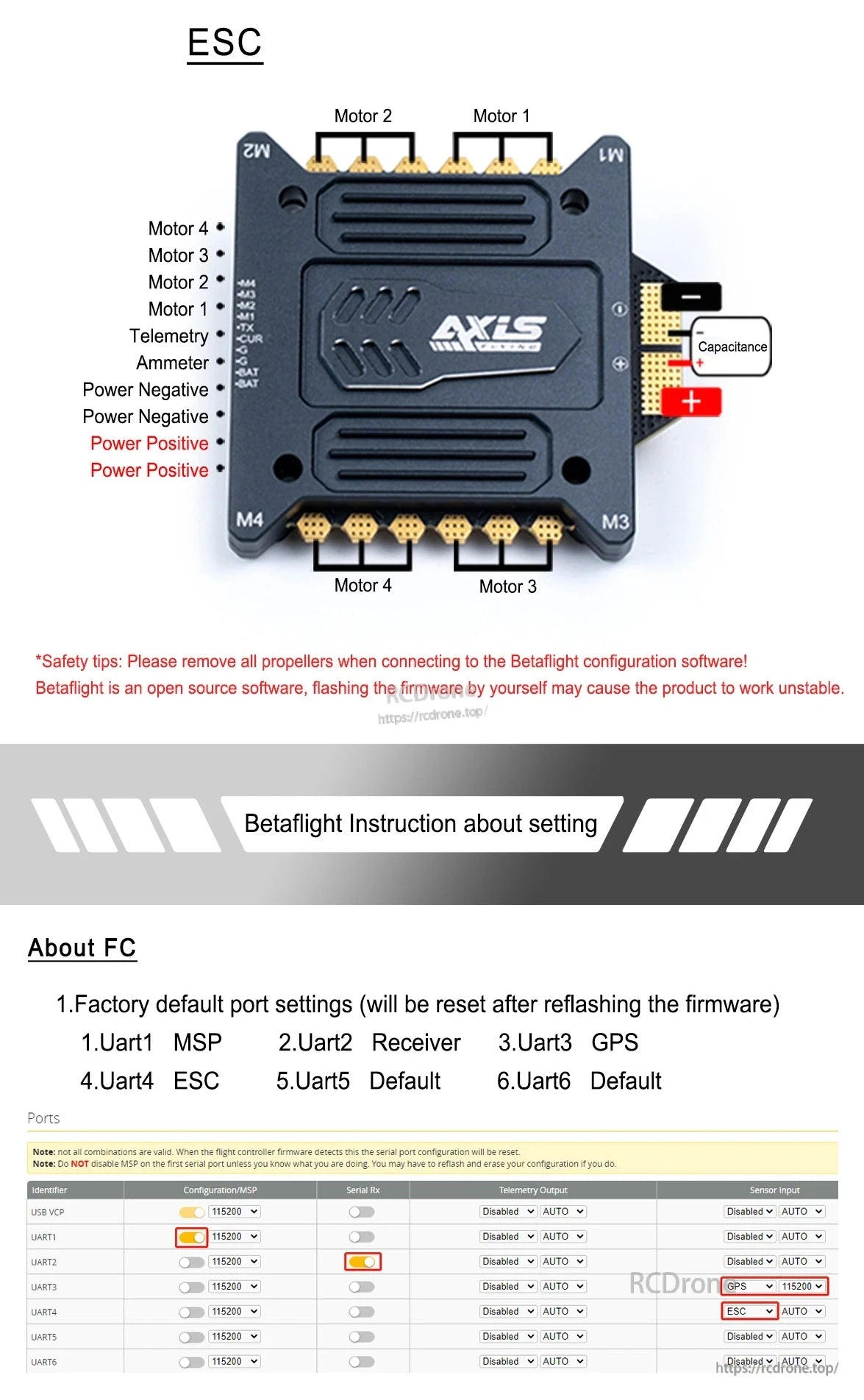

Argus F7 Flight Controller, AXL5 ESC wiring diagram with motor, power labels, Betaflight safety tips, default UART settings, and serial/sensor configuration table.

مخطط الأسلاك لـ AXL5 ESC مع تسميات المحرك والطاقة. نصائح السلامة لإعداد Betaflight. إعدادات UART الافتراضية: UART1 MSP، UART2 Receiver، UART3 GPS، UART4 ESC. يتضمن جدول تكوين المنفذ التسلسلي والمستشعر.

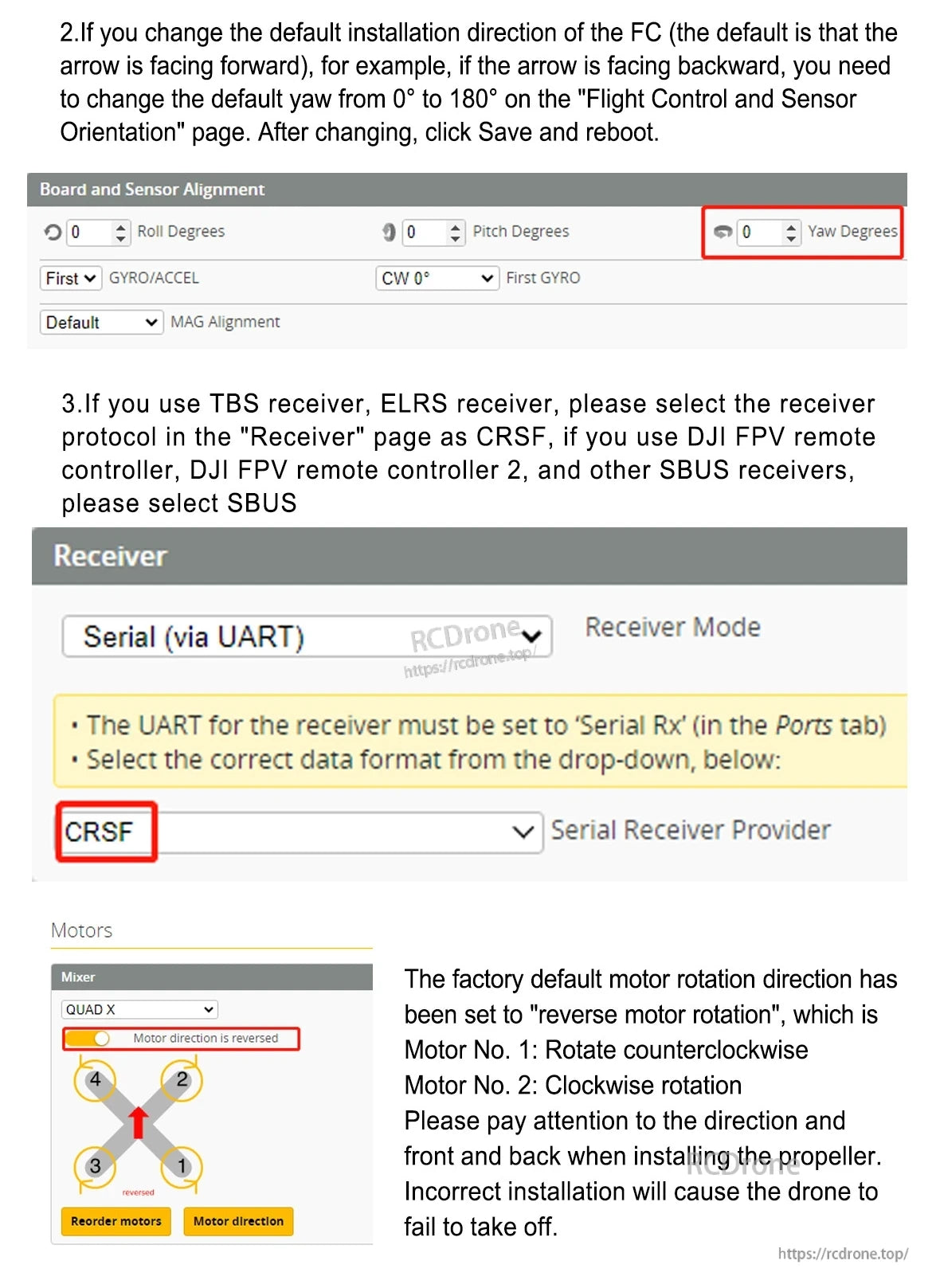

Argus F7 Flight Controller, Set flight controller orientation, select CRSF/SBUS protocol, configure motor direction, and install correct propellers for proper drone operation. (24 words)

قم بضبط اتجاه وحدة التحكم في الطيران، واضبط بروتوكول المستقبل على CRSF أو SBUS، وقم بتكوين اتجاه دوران المحرك، وتأكد من تثبيت المراوح بشكل صحيح لضمان تشغيل الطائرة بدون طيار بشكل سليم.

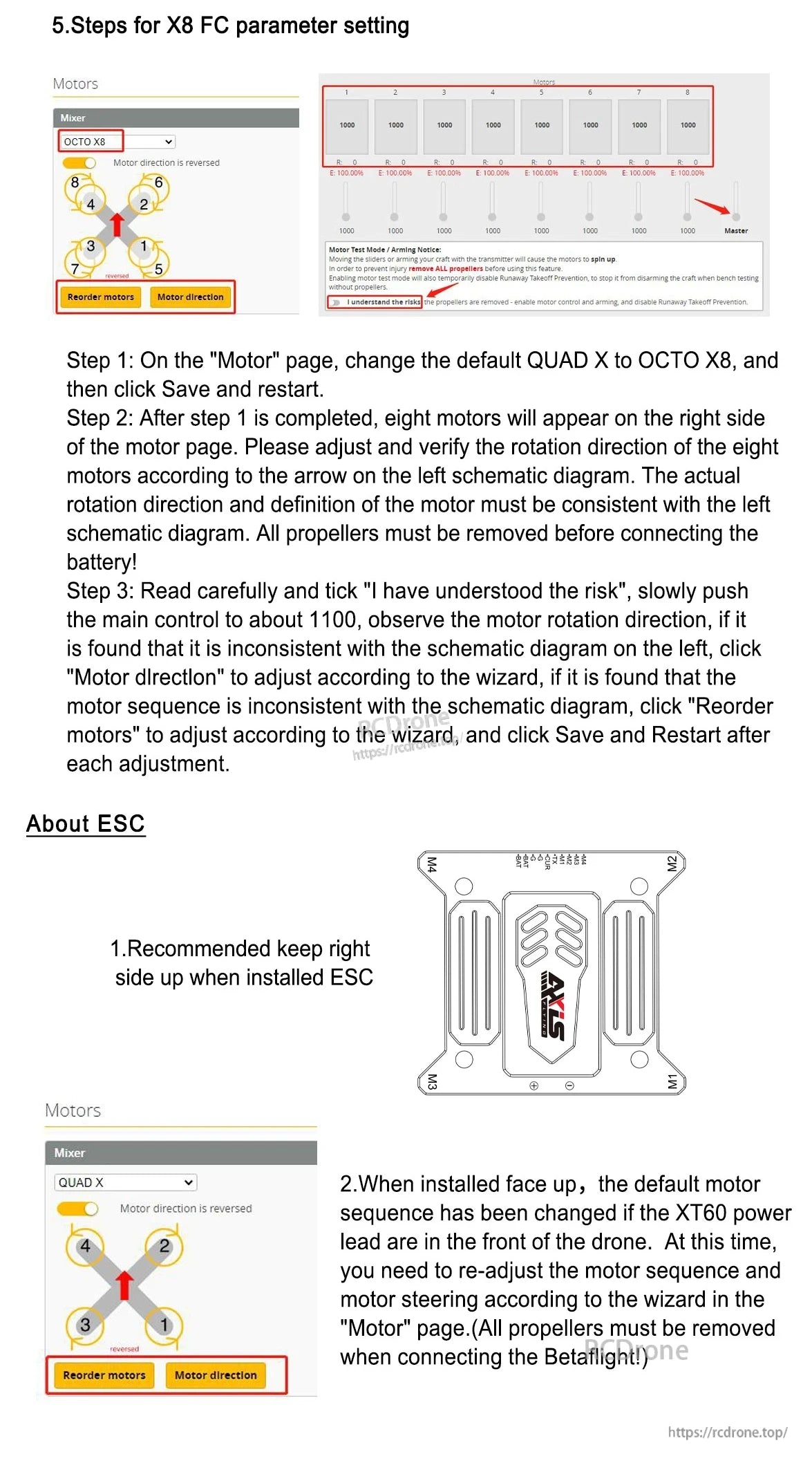

Argus F7 Flight Controller, Set X8 FC: Select OCTO X8 mixer, adjust motor direction/sequence via wizard, verify rotation, ensure correct ESC setup, and remove props before testing.

تعليمات ضبط معلمات X8 FC: قم بتغيير المزيج إلى OCTO X8، واضبط اتجاهات المحركات وتسلسلها باستخدام المعالج، تحقق من الدوران، وتأكد من تثبيت ESC بشكل صحيح. قم بإزالة المراوح قبل الاختبار.

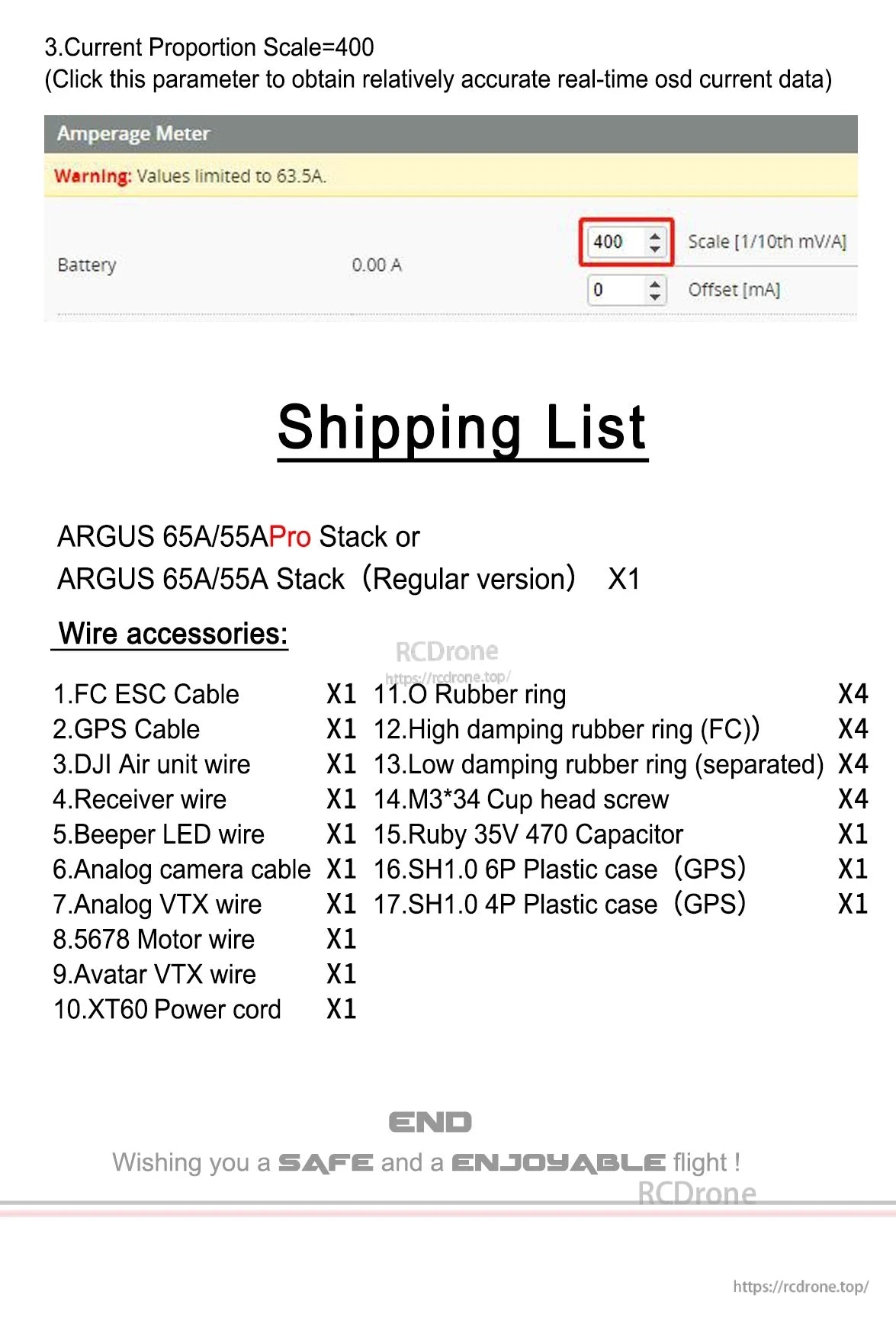

Argus F7 Flight Controller, ARGUS 65A/55A Pro/Regular flight controller stack with all accessories, cables, and components for assembly and accurate real-time data; includes shipping list.

وحدة التحكم في الطيران ARGUS 65A/55A Pro أو العادية مع الملحقات بما في ذلك الكابلات، والحلقات المطاطية، والبراغي، والمكثف، والحالات البلاستيكية. تم ضبط مقياس التيار على 400 للحصول على بيانات دقيقة في الوقت الحقيقي. تشمل قائمة الشحن جميع المكونات للتجميع والطيران الآمن.
