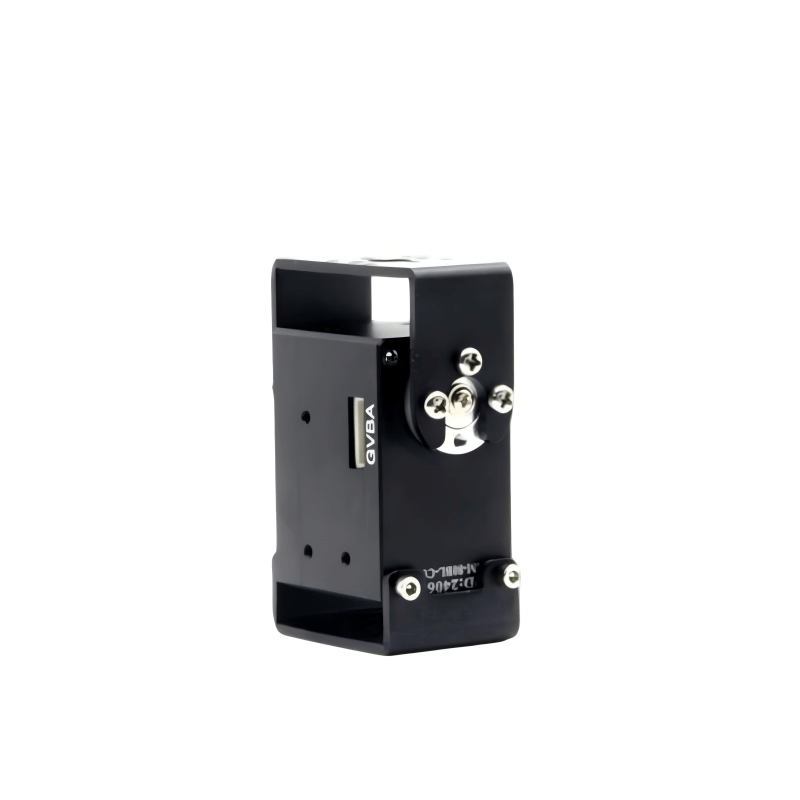

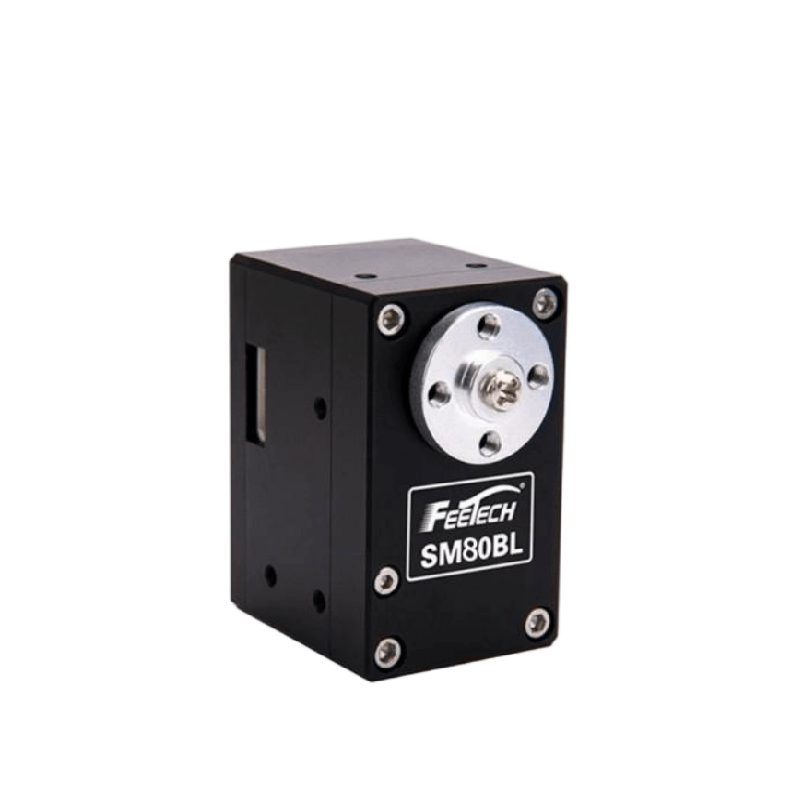

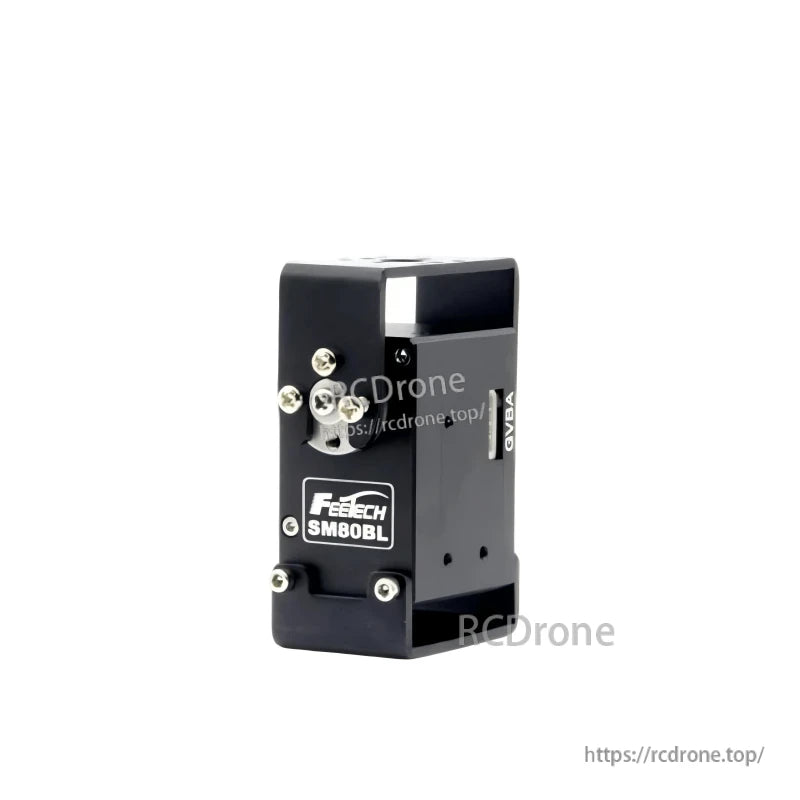

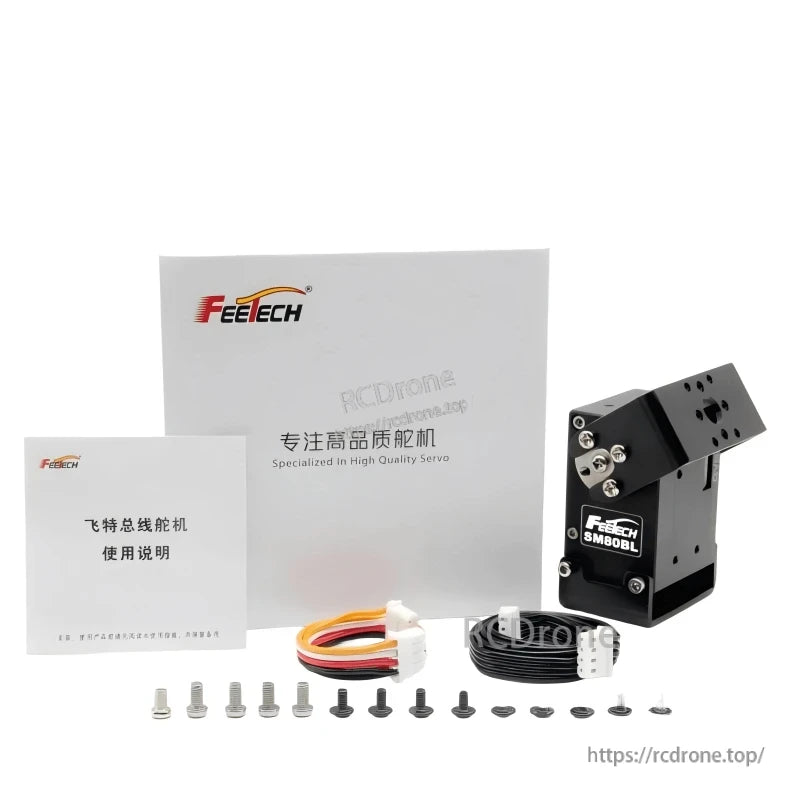

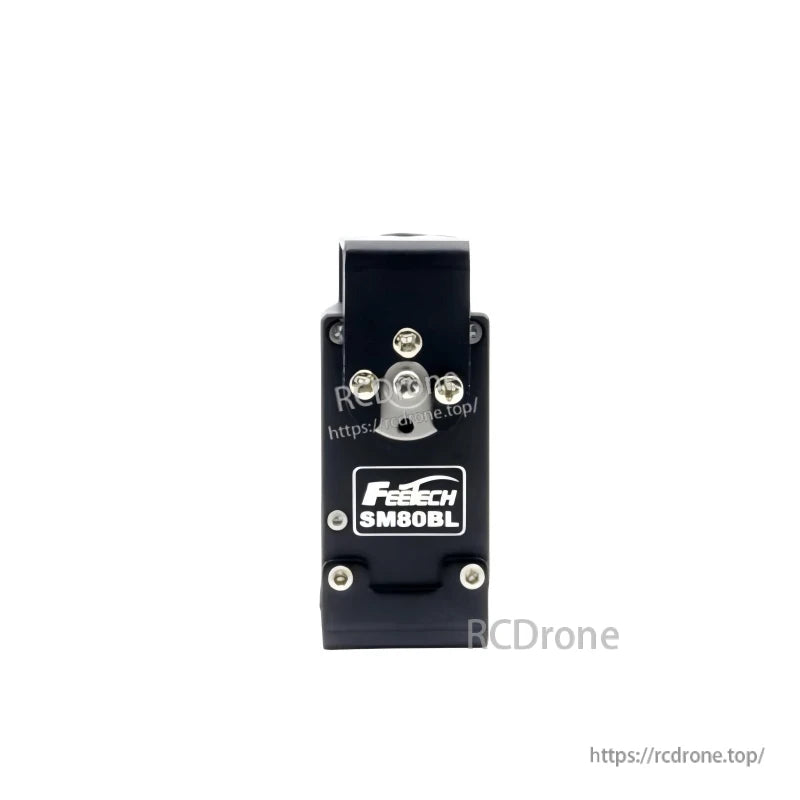

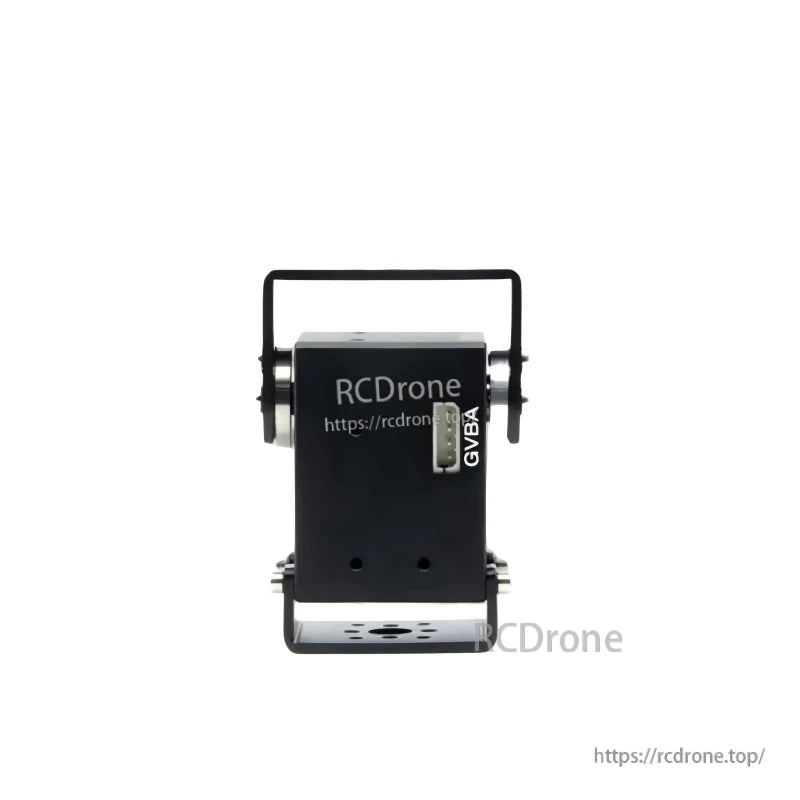

محرك سيرفو FEETECH SM80BL، ناقل تسلسلي RS485، بدون فرش، 12 فولت 80 كجم.سم & 24 فولت 85 كجم.سم، تروس فولاذية، هيكل ألومنيوم
محرك سيرفو FEETECH SM80BL، ناقل تسلسلي RS485، بدون فرش، 12 فولت 80 كجم.سم & 24 فولت 85 كجم.سم، تروس فولاذية، هيكل ألومنيوم
Feetech
تعذر تحميل توفر الالتقاط
نظرة عامة
محرك السيرفو FEETECH SM80BL هو محرك سيرفو بدون فرشاة متاح في نوعين: SM-80BL-C001 (12V، عزم دوران ذروة يصل إلى 80kg.cm) و SM-80BL-C002 (24V، عزم دوران ذروة يصل إلى 85kg.cm). يتميز بمحرك بدون فرشاة بــ 4 أقطاب، وعلبة تروس فولاذية، ومحامل كروية، وهيكل من الألمنيوم. يوفر السيرفو تغذية راجعة شاملة (حمولة، موقع، سرعة، جهد مدخل، تيار، درجة حرارة)، وتروس قرن بقطر 25T/OD5.9mm، وسلك موصل بطول 40CM، مما يجعله مناسبًا للتشغيل الدقيق والمتين في الروبوتات والأتمتة.
الميزات الرئيسية
- تحكم عبر ناقل تسلسلي RS485 مع اتصال تسلسلي غير متزامن نصف مزدوج
- محرك بدون فرشاة بــ 4 أقطاب مع تروس فولاذية ومحامل كروية
- عزم دوران ذروة يصل إلى 80kg.cm@12V (C001) و 85kg.html cm@24V (C002)
- زاوية غير محدودة؛ 360° درجة تشغيل مع استشعار موضع عالي الدقة
- تغذية راجعة شاملة: الحمل، الموضع، السرعة، جهد الإدخال، التيار، درجة الحرارة
- ترس بوق 25T/OD5.9mm؛ علبة ألومنيوم؛ سلك موصل بطول 40CM
- سرعة الاتصال قابلة للتعديل من 38400bps إلى 1 Mbps؛ نطاق ID 0–253
المواصفات
| المعلمة | SM-80BL-C001 | SM-80BL-C002 |
|---|---|---|
| اسم المنتج | 12V 80kg RS485 سيرفو تسلسلي | 24V 85kg RS485 سيرفو تسلسلي |
| نطاق درجة حرارة التخزين | -30℃～80℃ | -30℃～80℃ |
| نطاق درجة حرارة التشغيل | -20℃～80℃ | -20℃～60℃ |
| الحجم | A: 46.5mm B: 28.5mm C: 34mm | A: 46.5mm B: 28. 5mm C: 34mm |
| الوزن | 97.5±1غ | 97.5±1غ |
| نوع التروس | فولاذ | فولاذ |
| زاوية الحد | لا يوجد حد | لا يوجد حد |
| محمل | محامل كروية | محامل كروية |
| تروس القرن مع شق | 25T/OD5.9mm | 25T/OD5.9mm |
| الصخرة الشبح | 0° | 0° |
| حافظة | ألمنيوم | ألمنيوم |
| سلك الموصل | 40سم | 40سم |
| محرك | محرك بدون فرش 4 أقطاب | محرك بدون فرش 4 أقطاب |
| نطاق جهد التشغيل | 12فولت | 24فولت |
| تيار الخمول (عند التوقف) | 45مللي أمبير@12فولت | 40مللي أمبير@24فولت |
| سرعة عدم الحمل | 0.161ثانية/60° (62دورة في الدقيقة)@12فولت | 0.142ثانية/60° (70دورة في الدقيقة)@24فولت |
| تيار التشغيل (عند عدم الحمل) | 280مللي أمبير@12فولت | 180مللي أمبير@24فولت |
| عزم الدوران الأقصى | 80كجم.سم@12فولت | 85كجم.cm@24V |
| التيار المقنن | 1475mA@12V | 975mA@24V |
| عزم الدوران المقنن | 20kg.cm≤@12V | 21kg.cm≤@24V |
| تيار التوقف | 5.9A@12V | 3.9A@24V |
| إشارة الأمر | حزمة رقمية | حزمة رقمية |
| نوع البروتوكول | اتصال تسلسلي غير متزامن نصف ثنائي الاتجاه | اتصال تسلسلي غير متزامن نصف ثنائي الاتجاه |
| نطاق المعرف | 0-253 | 0-253 |
| سرعة الاتصال | 38400bps ~ 1 Mbps | 38400bps ~ 1 Mbps |
| درجة التشغيل | 360°(عندما 0～4095) | 360°(عندما 0～4096) |
| التغذية الراجعة | الحمل، الموقع، السرعة، جهد الإدخال، التيار، درجة الحرارة | الحمل، الموقع، السرعة، جهد الإدخال، التيار، درجة الحرارة |
| دقة مستشعر الموقع | 0.088°(360°/4095) | 0.088°(360°/4096) |
التطبيقات
- الروبوتات البشرية
- الأذرع الروبوتية
- الهياكل الخارجية
- الروبوتات رباعية الأرجل
- مركبات AGV
- روبوتات ARU
الكتيبات
SM85CL Product_structure_diagram.pdf
SM85CL Product_Specification.pdf
