مجموعة Holybro X500 V2 - هيكل فقط / مجموعة شبه جاهزة للطيران (ARF)

مجموعة Holybro X500 V2 - هيكل فقط / مجموعة شبه جاهزة للطيران (ARF)

HolyBro

$199.00 USD
$199.00 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.
خيارات
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

طقم شبه جاهز للطيران (ARF) الميزة:

  • تصميم جديد ووقت تجميع minimal (~15 دقيقة)
  • إطار من ألياف الكربون مع موصلات نايلون مدعمة بالألياف لتوفير تركيب سهل ومباشر
  • محركات وESCs مثبتة مسبقًا مع موصلات طاقة XT30 بسيطة للوحة توزيع الطاقة (PDB)
  • لوحة توزيع الطاقة (PDB) مع موصلات XT60 وXT30 - لا حاجة للحام
  • حامل لأجهزة الكمبيوتر المساعدة مثل Raspberry Pi وNvidia Jetson Nano
  • حامل كاميرا عمق اختياري لـ Intel RealSense وStructure Core
  • ثقوب تركيب جاهزة للوحة قاعدة Pixhawk Jetson (تتطلب مسافات فاصلة)

ملاحظة: مجموعة تطوير X500 v2 الكاملة  مع وحدة التحكم في الطيران، نظام تحديد المواقع، راديو القياس عن بعد يمكن شراؤها هنا.

وصف المنتج:

مجموعة Holybro X500 V2 ARF (جاهز للطيران تقريبًا) هي طائرة مسيرة احترافية خفيفة الوزن وقوية مصنوعة من ألياف الكربون، وسهلة التجميع (أقل من 15 دقيقة). تأتي مع مجموعة إطار X500 V2 والمحركات، ووحدات التحكم في السرعة، ولوحات توزيع الطاقة والمراوح المثبتة مسبقًا. إنها متوافقة تمامًا مع مجموعة متنوعة من وحدات التحكم في الطيران مثل سلسلة Holybro Pixhawk، Durandal، Pix32 V5، وغيرها. هناك العديد من التحسينات مقارنةً بالنموذج السابق.

تتكون مجموعة إطار X500 V2 من ألياف الكربون بالكامل، مع أذرع أنبوبية من ألياف الكربون مدعومة بموصلات نايلون معززة بالألياف مصممة حديثًا مع شقوق مريحة على جانبي المحرك والجسم، مما يوفر تركيبًا أسهل وأكثر بساطة.يتكون نظام الهبوط من أنابيب ألياف الكربون بقطر 16 مم و 10 مم مع موصلات تم تكثيفها وتقويتها.

تم زيادة المسافة بين لوحات ألياف الكربون العلوية والسفلية لتوفير وصول أسهل. تحتوي لوحة المنصة الآن على ثقوب تثبيت لجهاز GPS وأجهزة الكمبيوتر المساعدة الشائعة مثل Raspberry Pi 4 و Jetson Nano. تم توسيع لوحة تثبيت البطارية القابلة للتعديل لدعم بطاريات أكبر لزيادة وقت الطيران. نظام تثبيت السكك الحديدية جاهز لاستيعاب مجموعة واسعة من حوامل الكاميرات والزنبركات لمختلف التطبيقات. هناك قاعدة اختيارية لمجموعة متنوعة من كاميرات العمق مثل سلسلة Intel RealSense وكاميرات العمق Structure Core (يتم الشراء بشكل منفصل). جميع الأدوات اللازمة للتثبيت متوفرة في العلبة.

محتويات المجموعة

مجموعة X500 V2 ARF :

  • مجموعة إطار X500 V2
  • مع العناصر المثبتة مسبقًا:
    • المحركات - Holybro 2216 KV920 محرك (4 قطع) مع موصل XT30 (يمكن العثور على مواصفات المحرك هنا)
    • وحدات التحكم في السرعة - BLHeli S ESC 20A (4 قطع)
    • المراوح 1045 (6 قطع)
    • لوحة توزيع الطاقة – موصل XT60 للبطارية وموصل XT30 لوحدات التحكم في السرعة والأجهزة الطرفية
  • ملاحظة: يتم بيع حامل كاميرا العمق بشكل منفصل.

تفاصيل مجموعة إطار X500 V2 :

  • الجسم - لوحة علوية وسفلية مصنوعة بالكامل من ألياف الكربون (144 × 144 مم، سمك 2 مم)
  • الذراع - أنابيب ألياف الكربون بقطر 16 مم عالية القوة وخفيفة الوزن للغاية مع موصلات نايلون مدعمة بالألياف مصممة حديثًا
  • جهاز الهبوط - أنابيب ألياف الكربون بقطر 16 مم و 10 مم مع موصلات بلاستيكية معززة ومحسّنة.
  • لوحة المنصة - مع ثقوب تثبيت لجهاز GPS وأجهزة الكمبيوتر المرافقة الشائعة مثل Raspberry Pi 4 و Jetson Nano
  • نظام تثبيت سكة مزدوجة بقطر 10 مم x طول 250 مم
  • حامل بطارية مع حزامي بطارية
  • أدوات يدوية للتثبيت

المواصفات الميكانيكية:

  • قاعدة العجلات: 500 مم
  • نمط تثبيت المحرك: 16x16 مم و 19x19 مم
  • هيكل الإطار: 144x144 مم، سمك 2 مم
  • ارتفاع العجلات: 215 مم
  • المسافة بين الألواح العلوية والسفلية: 28 مم
  • الوزن: 610 جرام
  • مدة الطيران: ~18 دقيقة في وضع الطفو بدون حمولة إضافية. تم الاختبار باستخدام بطارية سعة 5000 مللي أمبير.
  • الحمولة: 1500 جرام (بدون بطارية، 70% دواسة)
  • توصية البطارية: 4S 3000-5000mAh 20C+ مع بطارية ليثيوم بوليمر XT60 (غير مشمولة)

Holybro X500 V2 Kits, The X500 V2 ARF Kit is an affordable, lightweight, and robust carbon fiber professional drone kit that easy to assemble.توصية التركيب (غير مشمولة):

  • وحدة التحكم في الطيران - بيكسهوك 6C, بيكسهوك 6x
  • وحدة الطاقة - PM02D, PM03D وحدة الطاقة, PM02 V3,
  • نظام تحديد المواقع - DroneCAN M8N/M9N GPS, Holybro M8N/M9N GPS, H-RTK F9P Rover Lite & Helical

دليل تجميع X500 v2

مرجع:

مواصفات المحرك

طباعة ثلاثية الأبعاد وملف CAD:

Holybro_X500_V2_طباعة ثلاثية الأبعاد

ملف CAD ثلاثي الأبعاد

بعض النصائح:

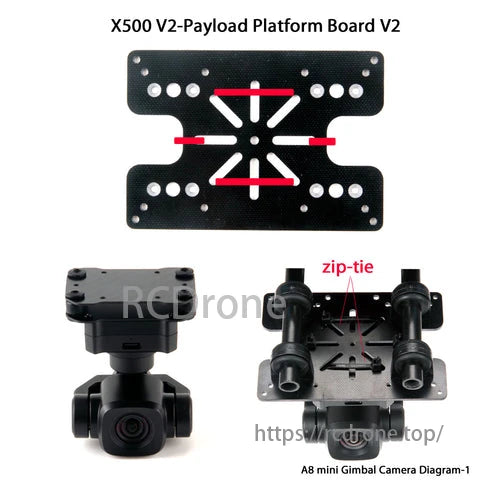

Holybro X500 V2 Kits, Holybro X500 V2 payload board with zip-tie for A8 mini gimbal camera; installation diagram included.

لوحة منصة الحمولة Holybro X500 V2 مع رباط سلكي لكاميرا A8 mini Gimbal.يوضح الرسم البياني إعداد التثبيت.

Holybro X500 V2 Kits include frame, ARF kit, Payload Platform Board V2, A8 mini gimbal camera diagram, screws, and locknuts.

مجموعة Holybro X500 V2 - مجموعة الإطار/مجموعة ARF. تشمل لوحة منصة الحمولة V2، ورسم كاميرا جيمبال A8 المصغرة - 2، ومسمار رأس مسطح، وصمولة قفل M2.
