MAD 6X10 -II 150KV مجموعة ذراع الطائرات بدون محور - M6C10 12S 60A 6KG Payload MAX 14KGF/ROTOR DOPULSIN

ملخص

مجموعة ذراع الطائرات بدون طيار المحورية MAD 6X10-II 150KV هي نظام دفع عالي الأداء مصمم لتطبيقات الطائرات بدون طيار الصناعية مثل رسم الخرائط الجوية والتفتيش ومكافحة الحرائق والعمليات العسكرية ومهام البحث والإنقاذ. تم تصميم نظام الطاقة المحوري هذا لتحقيق الكفاءة والسلامة والتحمل، حيث يوفر سعة حمولة أحادية المحور تتراوح من 4 إلى 6 كجم، مع أقصى دفع يبلغ 14.4 كجم لكل دوار عند 48 فولت. يتضمن التصميم المتكامل محرك M6C10 بدون فرشاة، ووحدة تحكم إلكترونية ذكية FOC 60A، ومراوح CB2 من ألياف الكربون مقاس 22x7.0 بوصة، مما يضمن أداءً قويًا ورحلة مستقرة في البيئات الصعبة.

الميزات الرئيسية

• نظام الطاقة المحورية الأمثل:يعمل تكوين الدوار العلوي والسفلي على تحسين الكفاءة والاستقرار والتكرار للطائرات بدون طيار الصناعية.
• أداء دفع عالي: 14.4 كجم أقصى قوة دفع لكل دوار عند 48 فولت، داعمة حمولات ثقيلة حتى 6كجم لكل ذراع.
• تكنولوجيا ESC المتقدمة: موجة جيبية دائرية 60A FOC ESC يعمل على تعزيز استجابة دواسة الوقود والاستقرار وكفاءة الطاقة.
• تصميم خفيف الوزن ومتين: مدمج محرك بدون فرشاة M6C10, مراوح مصنوعة من ألياف الكربون عالية القوة، و أ غلاف من الألومنيوم المقوى ضمان المتانة والأداء خفيف الوزن.
• إدارة الطاقة الذكية:مُدمج حماية من درجة الحرارة والجهد والتيار، مع الكشف التلقائي عن الأخطاء لتعزيز الموثوقية.
• مؤشر حالة LED:ضوء ملاحة LED أحمر/أخضر لتوجيه الطائرة بدون طيار بسهولة في العمليات الليلية.
• التوافق مع الجهد الكهربي الواسع: دعم 12S LiPo مع وزن الإقلاع الموصى به هو 4-6 كجم لكل ذراع.
• سهولة التركيب:متوافق مع حوامل أنابيب الكربون مقاس 30 مم، مع حلقة تحويل لـ توافق الأنبوب 25 مم.

المواصفات الفنية

التطبيقات

• المسح والتصوير الجوي
• التفتيش الصناعي والبنية التحتية
• مكافحة الحرائق والاستجابة للطوارئ
• مهام البحث والإنقاذ
• تسليم الحمولة الثقيلة
• طائرات بدون طيار للزراعة والغابات
• عمليات الطائرات بدون طيار العسكرية والدفاعية

توفر مجموعة ذراع الطائرات بدون طيار المحورية MAD 6X10-II 150KV حل دفع فعال وعالي الدفع وموثوق به للطائرات بدون طيار الاحترافية التي تتطلب سعة حمولة ثقيلة وتحمل طويل. يجعلها محركها المتكامل ونظام التحكم الإلكتروني في السرعة والمروحة الخيار الأفضل لمصنعي الطائرات بدون طيار الصناعية وتطبيقات الطائرات بدون طيار التجارية.

تفاصيل

MAD 6X10-II هو نظام طاقة محوري للطائرات بدون طيار متعددة الدوارات، مصمم للظروف القاسية. يتميز بمحرك عالي الكفاءة ومروحة خاصة من ألياف الكربون ومنظم كهربائي ذكي. مناسب للتصوير الجوي والمسح والتفتيش، ويوفر كفاءة قوة وسلامة وتحملًا محسنين.

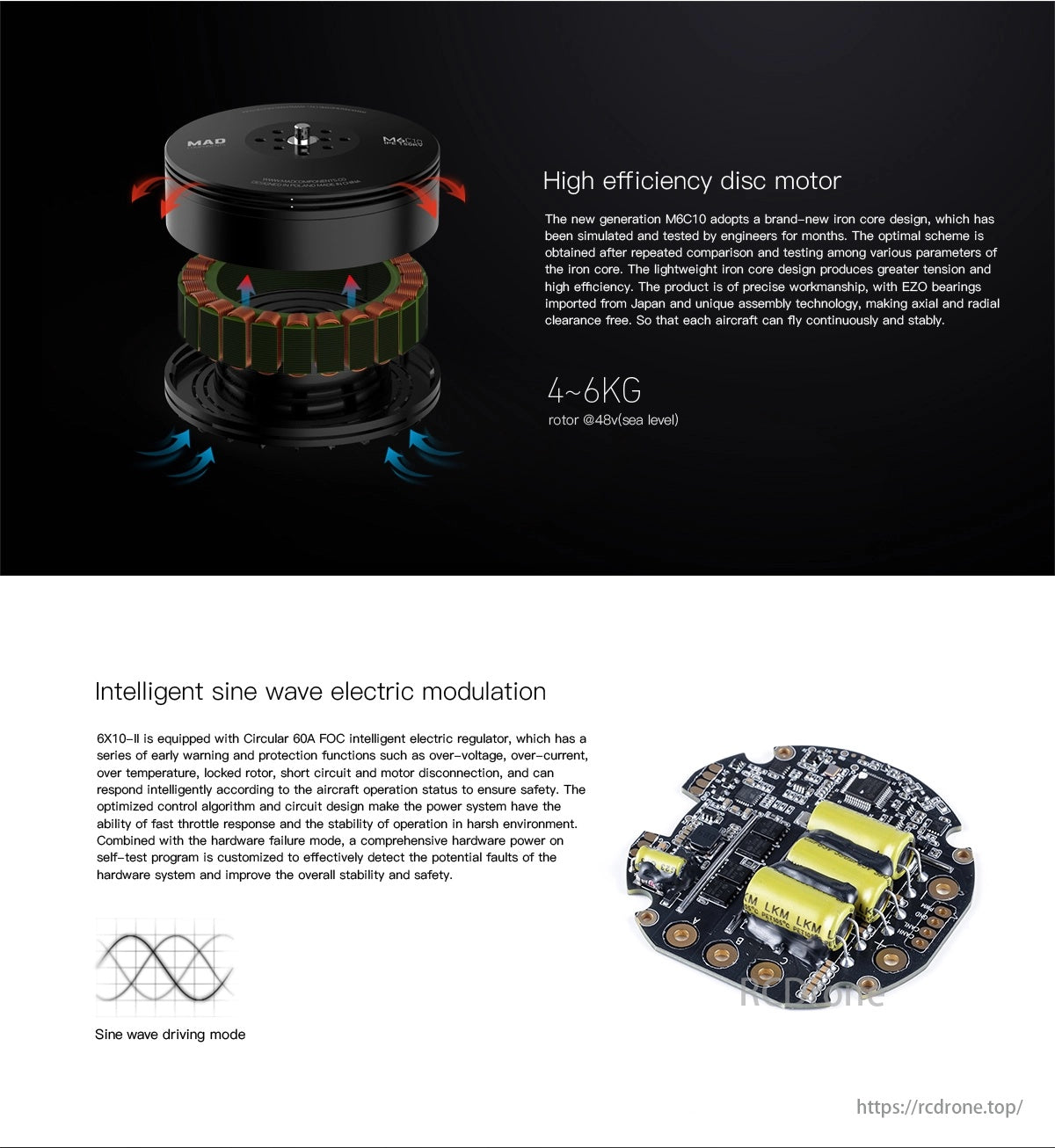

يضمن محرك القرص عالي الكفاءة بتصميم قلب حديدي خفيف الوزن توترًا أكبر وكفاءة عالية. مزود بمنظم كهربائي ذكي 60A FOC، ويوفر تحذيرًا مبكرًا ووظائف حماية واستجابة سريعة للخانق وتشغيلًا مستقرًا في البيئات القاسية، مما يعزز السلامة والاستقرار بشكل عام.

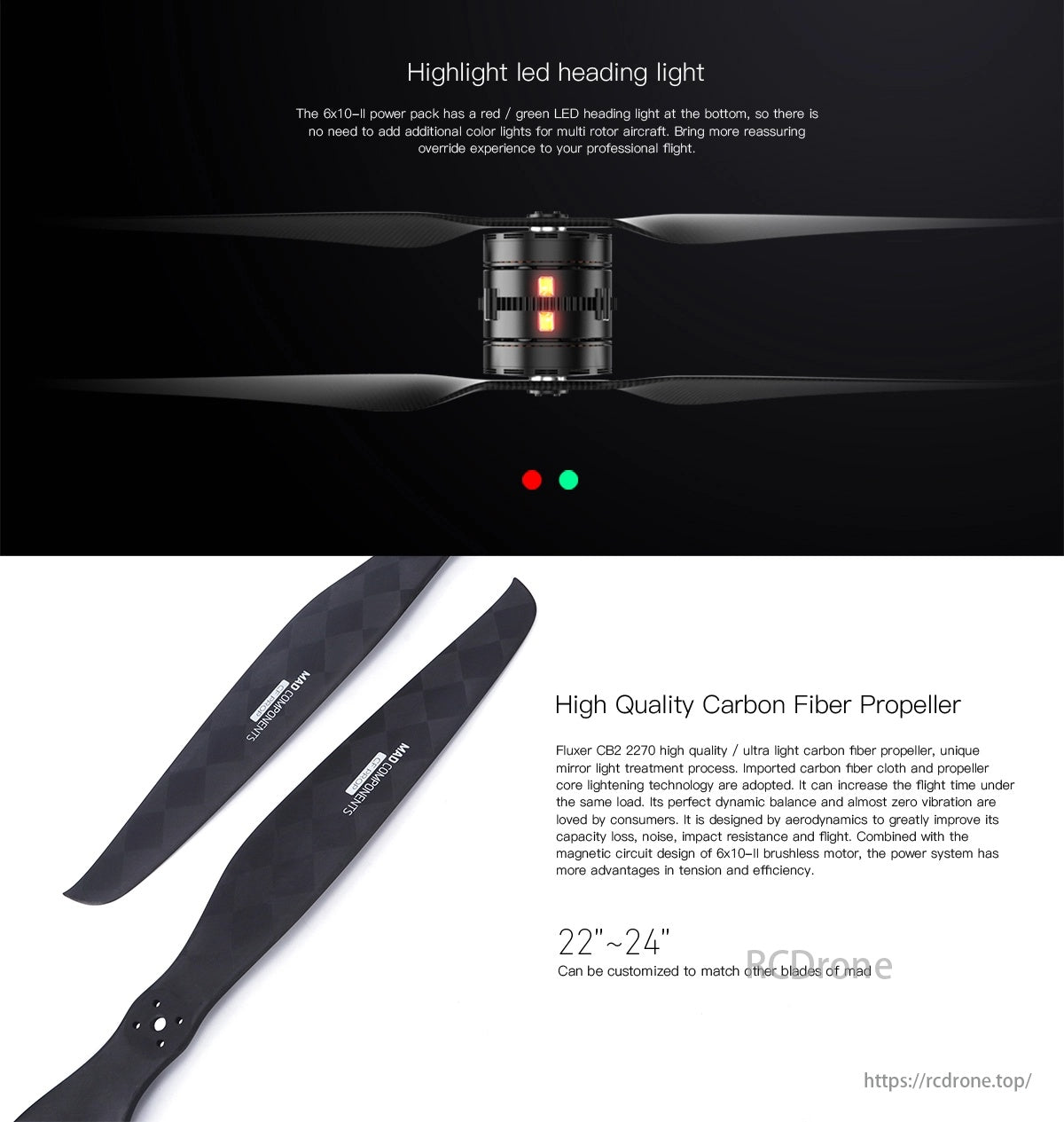

يضمن ضوء LED المميز الرؤية. لا حاجة إلى أضواء ملونة إضافية للطائرات متعددة الدوارات، مما يعزز تجربة الطيران الاحترافية. تعمل المروحة المصنوعة من ألياف الكربون عالية الجودة مع معالجة إضاءة المرآة الفريدة على زيادة وقت الطيران وتحسين التوازن وتقليل الاهتزاز. قابلة للتخصيص لتتناسب مع الشفرات الأخرى.

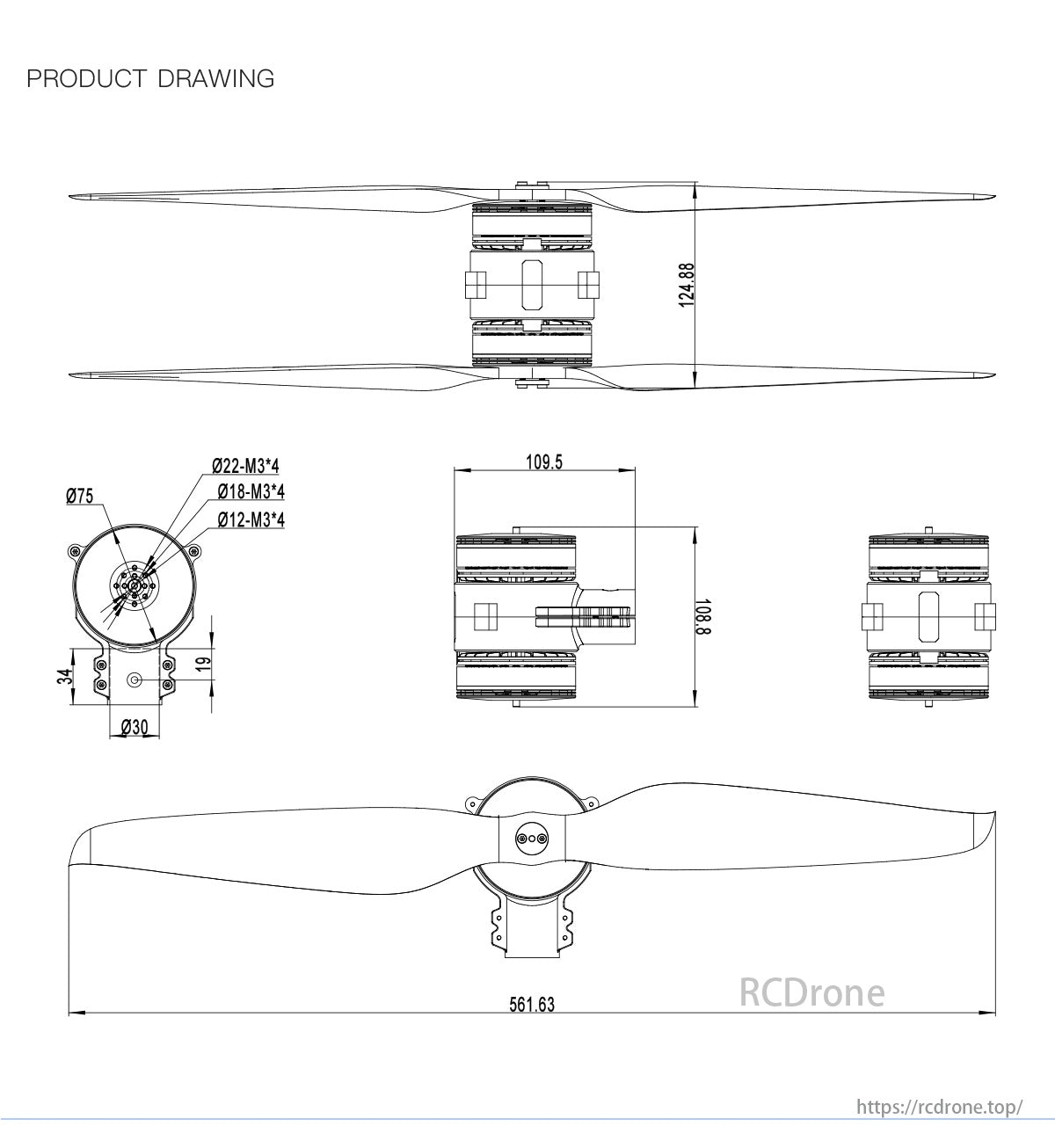

تفاصيل رسم المنتج توضح أبعاد ومواصفات مجموعة المروحة.

تتضمن تفاصيل المعلمات الخاصة بـ MAD 6X10-II KV150 الحد الأقصى للدفع، ووزن الإقلاع الموصى به، والجهد، ودرجة حرارة التشغيل، ووزن الوحدة المركبة. تتضمن مواصفات المروحة القطر/الخطوة والوزن. المحركات لها حجم ووزن الجزء الثابت. تتضمن وحدة التحكم الإلكتروني في السرعة FOC اسم الطراز، والجهد الكهربي الداخل، والتيار، وتردد إشارة الخانق. يتم توفير بيانات الأداء لنسب الخانق المختلفة.

توفر الوثيقة استكشاف الأخطاء وإصلاحها لوحدات التحكم في المحرك، وتفصيل أنماط مؤشر LED والتنبيهات الصوتية. وتغطي الأخطاء أثناء الفحص الذاتي والتشغيل، وتسرد الأعراض مثل أصوات التنبيه، والأضواء الوامضة، وسلوك المحرك. وتتضمن الحلول فحص التوصيلات، وضبط الإعدادات، وفحص الأجهزة بحثًا عن التلف أو الأسلاك المفكوكة.
