ملخص
مجموعة ذراع الطائرات بدون طيار المحورية المضادة للدوران MAD 6X12 PRO L 170KV هي نظام دفع عالي الأداء مصمم لتطبيقات الطائرات بدون طيار الصناعية التي تتطلب قوة دفع عالية واستقرار وكفاءة. تتميز تصميم محوري متعاكس الدورانمما يتيح تحقيق توازن فائق للقوة وتقليل تأثيرات عزم الدوران وتحسين أداء الطيران. أقصى قوة دفع 15 كجم لكل دوار عند 48 فولتيدعم هذا النظام قدرة حمولة 5.5-7.5 كجم لكل ذراعمما يجعلها مثالية للطائرات بدون طيار ذات الرفع الثقيل المستخدمة في رسم الخرائط، والتفتيش، ومكافحة الحرائق، والعمليات العسكرية، ومهام البحث والإنقاذ. ال محرك M6C12 بدون فرشاة مدمج، ووحدة تحكم إلكترونية ذكية FOC 60A، ومراوح قابلة للطي من ألياف الكربون مقاس 24x7.5 بوصة من Havoc توفير موثوقية وكفاءة لا مثيل لها في البيئات الصعبة.
تحديد
المعلمة | قيمة |
---|---|
أقصى قوة دفع | 17.6 كجم لكل دوار عند 48 فولت (مستوى سطح البحر) |
سعة الحمولة | 5.5-7.5 كجم لكل ذراع |
وزن الإقلاع الموصى به | 5.5-7.5 كجم لكل دوار |
الجهد االكهربى | بطارية ليثيوم بوليمر 12S |
درجة حرارة التشغيل | -10 درجة مئوية إلى 65 درجة مئوية |
وزن الوحدة | 1306 جرام (بما في ذلك المحرك والمروحة وESC والدعم) |
توافق أنبوب الكربون | قطر 30 ملم |
طول كابل البطارية/الإشارة | 1200 مم (أسود/أحمر) |
نموذج ESC | أمبكس FOC 60A |
أقصى جهد ESC | 60 فولت |
الحد الأقصى لتيار ESC | 20 أمبير مستمر |
المروحة | إطار هافوك مصنوع من ألياف الكربون القابلة للطي مقاس 24 × 7.5 بوصة |
وحدة وزن المروحة | 88 جرام لكل قطعة |
نموذج المحرك | م6سي12 170 كيلو فولت |
حجم الجزء الثابت للمحرك | 64 × 12 مم |
خيارات الدوران | CW(أعلى) + CCW(أسفل) / CCW(أعلى) + CW(أسفل) |
سمات
- تصميم محوري متعاكس الدوران:يقلل من تأثيرات عزم الدوران ويحسن استقرار الطيران لتحقيق القدرة على المناورة الدقيقة.
- قدرة دفع عالية:قادر على 17.6 كجم أقصى قوة دفع لكل دوار، داعمة حمولات تصل إلى 7.5 كجم لكل ذراع.
- تعديل الطاقة الذكي: ال 60A FOC ESC يوفر استجابة دواسة الوقود سلسة، كفاءة محسنة، ومدمجة حماية من الجهد الزائد والتيار الزائد والحرارة الزائدة والدائرة القصيرة.
- مراوح قابلة للطي مصنوعة من ألياف الكربون: ال مراوح هافوك مقاس 24×7.5 بوصة يحسن كفاءة الطيران، وتقليل الاهتزاز، وتحسين التوازن الديناميكي لتحمل أطول.
- تصميم خفيف الوزن ومتين: ال محرك بدون فرشاة M6C12 و مواد مركبة من ألياف الكربون توفر متانة فائقة مع الحفاظ على وزن النظام خفيفًا.
- ميزات السلامة الذكية:يتضمن برامج الاختبار الذاتي للأجهزة للكشف عن الأخطاء وضمان السلامة التشغيلية.
- نطاق واسع لدرجة حرارة التشغيل:مصممة لـ -10 درجة مئوية إلى 65 درجة مئوية الظروف القاسية، مما يجعلها مناسبة للتطبيقات الصناعية القاسية.
التطبيقات
- المسح والتصوير الجوي
- التفتيش والمراقبة الصناعية
- مكافحة الحرائق والاستجابة للطوارئ
- عمليات البحث والإنقاذ
- نقل البضائع الثقيلة
- الطائرات بدون طيار للزراعة والغابات
- مهام الطائرات بدون طيار العسكرية والدفاعية
توفر مجموعة ذراع الطائرات بدون طيار المحورية المضادة للدوران MAD 6X12 PRO L 170KV استقرارًا متزايدًا ودفعًا قويًا وأداءً فعالاً، مما يجعلها الحل الأمثل لتطبيقات الطائرات بدون طيار الصناعية والتجارية التي تتطلب الدقة والموثوقية والتحمل.
تفاصيل

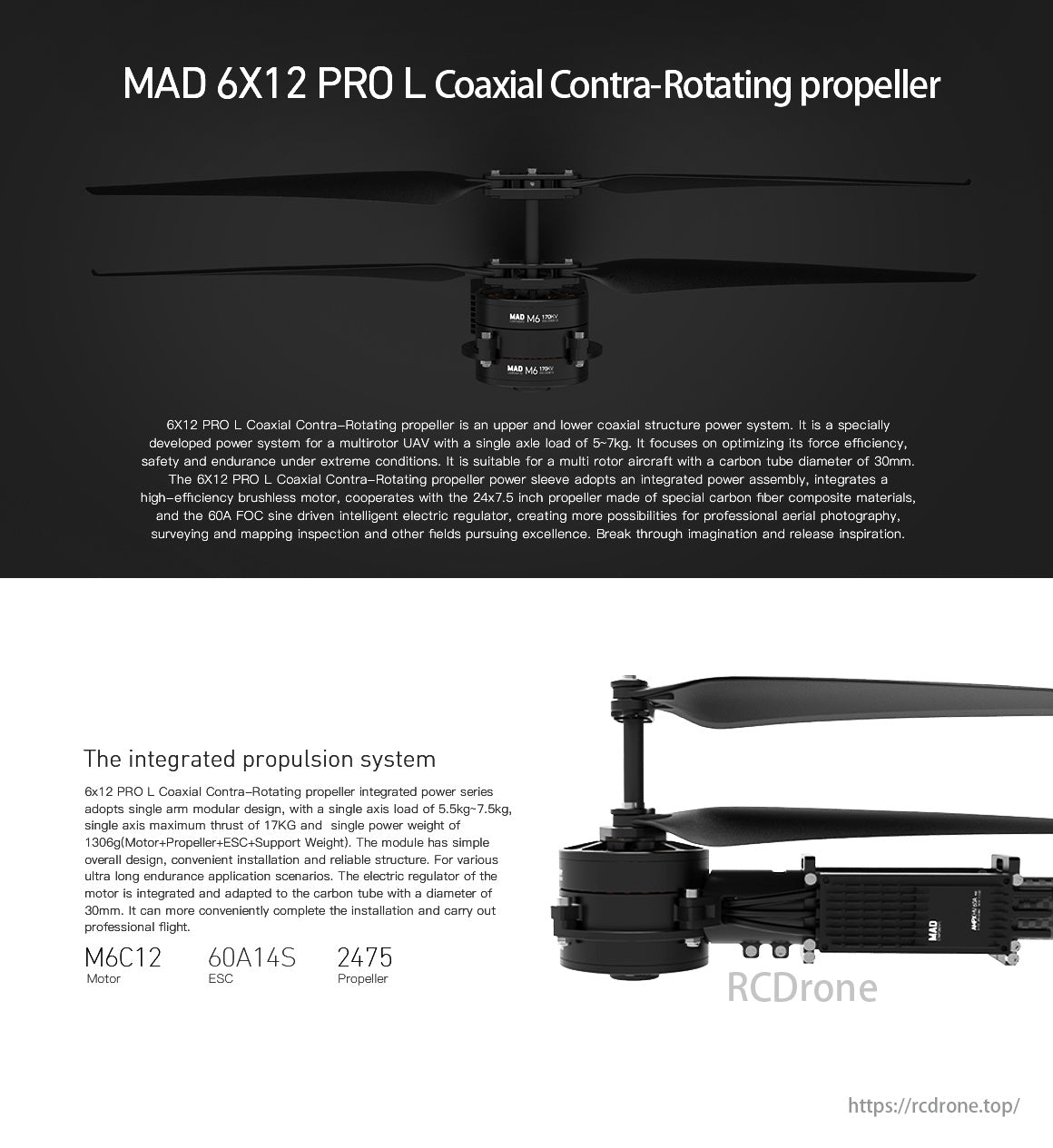

المروحة المحورية المضادة للدوران MAD 6X12 PRO L هي نظام طاقة مزدوج الطبقة للطائرات بدون طيار، مع التركيز على كفاءة القوة والسلامة والتحمل. وهي تدمج محركًا عالي الكفاءة وESC ذكيًا ومراوح خاصة من ألياف الكربون، وهي مناسبة لمهام التصوير الجوي والمسح الاحترافية.

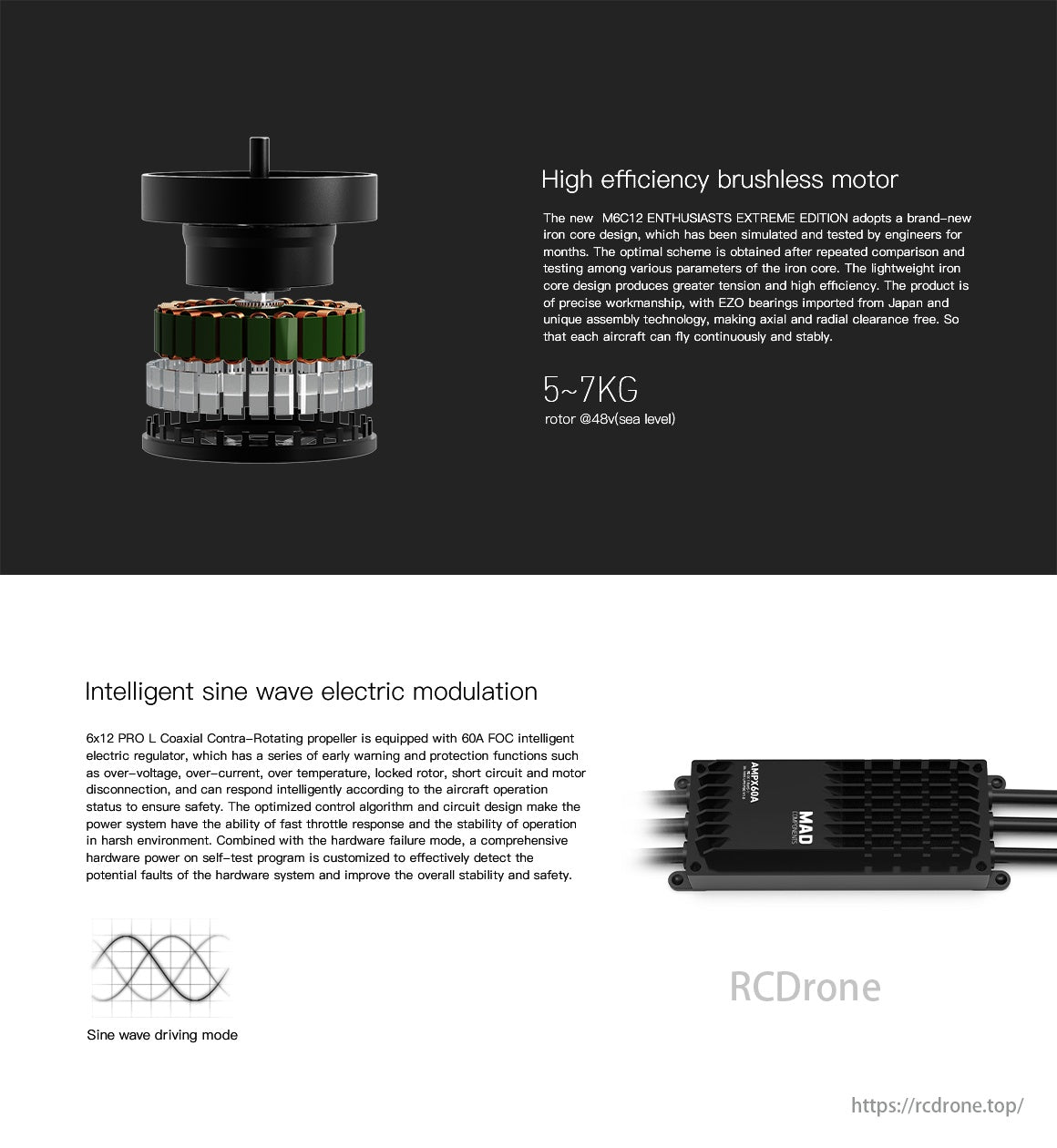

محرك بدون فرشاة عالي الكفاءة بتصميم جديد من الحديد، خفيف الوزن، صناعة دقيقة. دوار 5~7 كجم @48 فولت. يضمن التعديل الكهربائي للموجة الجيبية الذكية السلامة مع وظائف الإنذار المبكر والحماية. خوارزمية تحكم مُحسَّنة للاستجابة السريعة للخانق والاستقرار في البيئات القاسية.

مروحة من ألياف الكربون عالية الجودة. تستخدم مروحة Havoc مقاس 24X7.5 بوصة ألياف الكربون فائقة الخفة ومعالجة إضاءة المرآة الفريدة. تعمل المواد المستوردة وتقنية الإضاءة الأساسية على زيادة وقت الطيران وتحسين الكفاءة وتقليل الاهتزاز والضوضاء. مع محرك بدون فرشاة 6x12 PRO L، يصبح نظام الطاقة أكثر كفاءة.

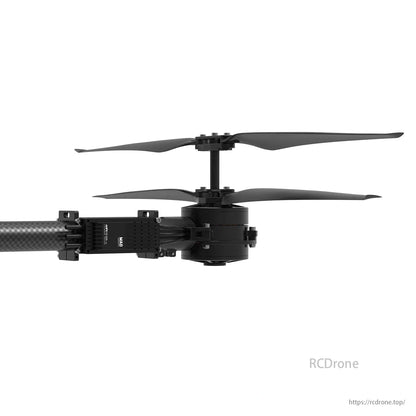

تفاصيل رسم المنتج عبارة عن نظام مروحة محورية 6X12 PRO L تدور عكس اتجاه عقارب الساعة. تتضمن المعلمات أقصى قوة دفع تبلغ 17649 جم/دوار، ووزن إقلاع موصى به يبلغ 5500 جم-7500 جم/دوار، ونطاق درجة حرارة التشغيل من -10 درجة مئوية إلى 65 درجة مئوية. متوافق مع أنابيب الكربون مقاس 30x30 مم، ويتميز بحجم ستاتور المحرك 64x12 مم وأقصى تيار مستمر ESC يبلغ 20 أمبير.

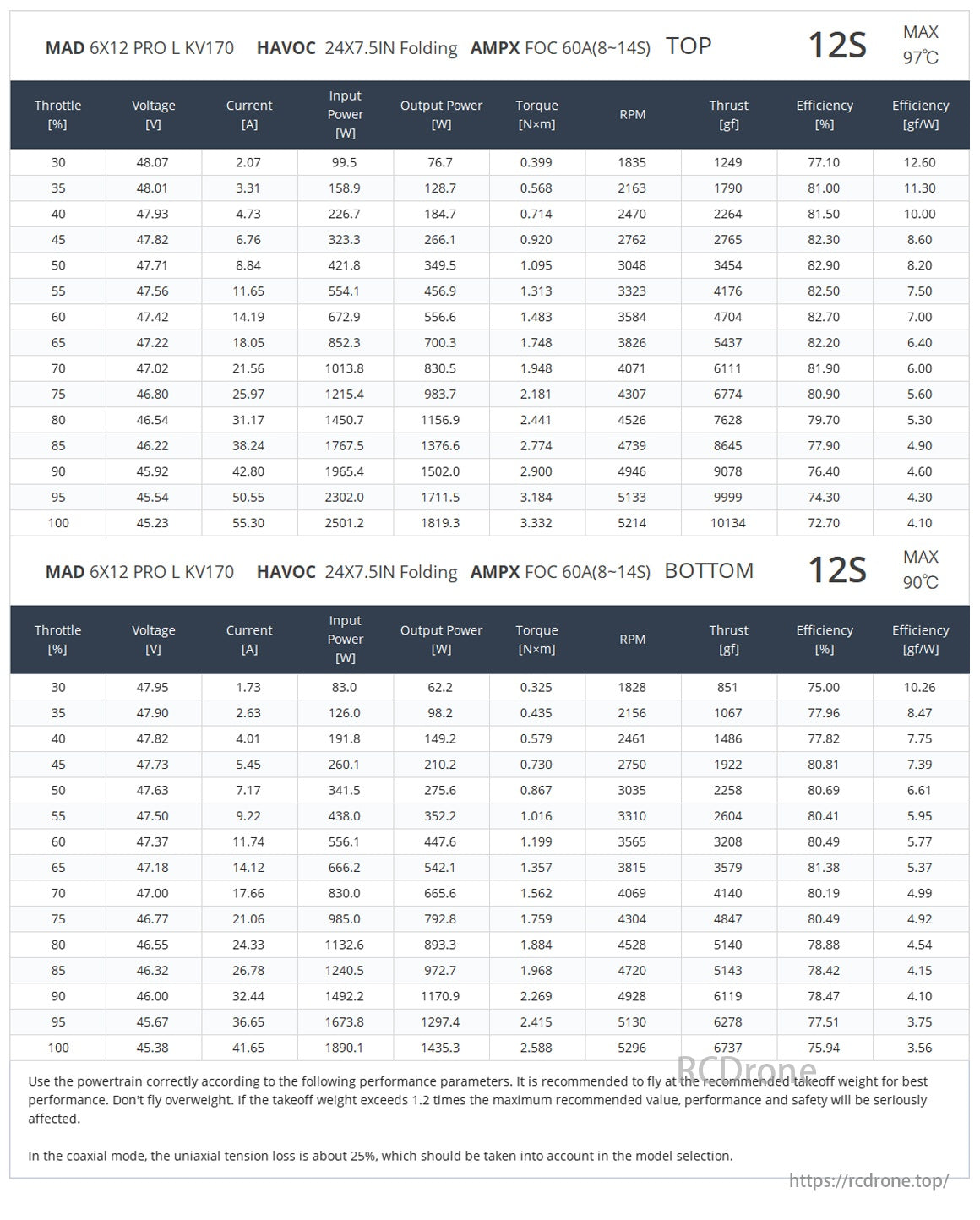

تقارن جداول البيانات مقاييس الأداء لمحركات MAD 6X12 PRO L KV170 مع مراوح HAVOC 24X7.5IN القابلة للطي ووحدات التحكم الإلكترونية AMPX FOC 60A في تكوينات TOP وBOTTOM بنسب مختلفة من دواسة الوقود. تتضمن المعلمات الرئيسية الجهد والتيار والقوة وعزم الدوران وعدد الدورات في الدقيقة والدفع والكفاءة وحدود درجة الحرارة. يبلغ فقدان شد الوضع المحوري حوالي 25%.

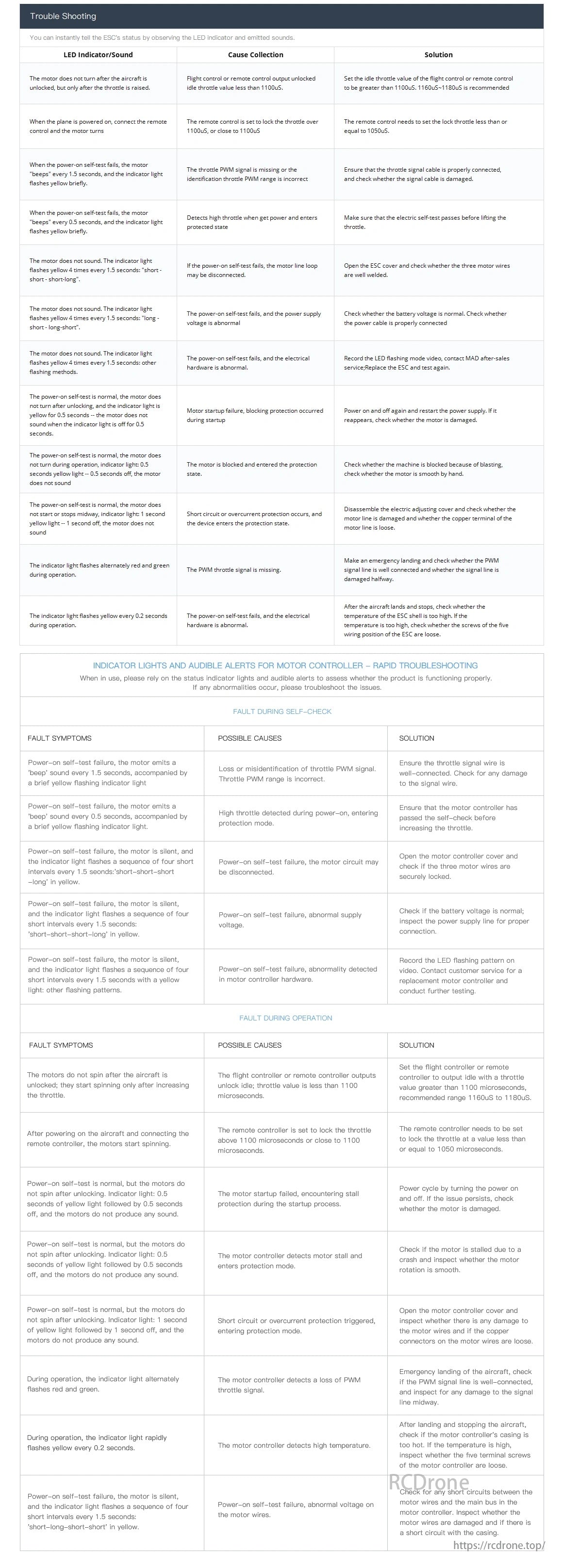

دليل استكشاف الأخطاء وإصلاحها لحالة ESC باستخدام مؤشرات LED والأصوات. يسرد الأعراض والأسباب والحلول لمشاكل مختلفة مثل عدم بدء تشغيل المحرك، وأضواء المؤشر غير الطبيعية، والتنبيهات الصوتية. يغطي الأخطاء أثناء الفحص الذاتي والتشغيل، ويوفر خطوات لحل المشاكل المتعلقة بالمحركات، ووحدات التحكم، والاتصالات.
