مستشعر اللمس متعدد الأبعاد PaXini PX-6AX GEN3 للروبوتات البشرية، الأذرع & والمقابض (IP65)
مستشعر اللمس متعدد الأبعاد PaXini PX-6AX GEN3 للروبوتات البشرية، الأذرع & والمقابض (IP65)
PaXini
تعذر تحميل توفر الالتقاط
نظرة عامة
حساس باكسيني PX-6AX GEN3 متعدد الأبعاد هو حل استشعار لمسي مصمم لاكتشاف الاتصال الروبوتي وإدراك القوة. يدعم استشعار القوة متعدد الأبعاد مع نطاقات القوة العمودية والمماسية، ومعدل أخذ عينات عالي، وميزات حماية مثل مقاومة الماء/الغبار IP65 ومناعة المجال المغناطيسي الشارد على مستوى الشريحة.
الميزات الرئيسية
- نطاق القوة: 0 - 25 N (عمودي)، ± 10 N (مماسي)
- معدل أخذ العينات: 1 ميجاهرتز؛ الحد الأقصى لتردد الإخراج: 1000 هرتز *
- أقل قوة يمكن التعرف عليها: 0.01 N *؛ الدقة المكانية: 0.1 مم *
- قابلية التكرار: <0.5%FS
- حمولة آمنة: 200%; حمولة صدمية: 300%
- جهد التشغيل: 3 إلى 5 فولت
- درجة حرارة التشغيل: 0 - 50°C; درجة حرارة الحمل الزائد: -20 - 120°C
- مقاومة الماء والغبار: IP65
- مناعة المجال المغناطيسي المتناثر: قدرة مضادة للمغناطيس على مستوى الشريحة
- تعويض درجة الحرارة الديناميكي: محفوظ
- تغطية السطح: تغطية شاملة على الأسطح المنحنية الأمامية والجانبية
- إدراك العزم: يدعم قياس العزم في أي نقطة
- درجة مقاومة اللهب: V-0 (أعلى تصنيف لهب UL94) *
- عمر الخدمة: يدعم أكثر من 10 ملايين دورة *
المواصفات الفنية
| عدد إشارات القوة في المصفوفة | الحد الأقصى 121 |
| نطاق القوة | 0 - 25 N (عادي)، ± 10 N (مماسية) |
| درجة حرارة التشغيل | 0 - 50°C |
| درجة حرارة التحميل الزائد | -20 - 120°C |
| درجة مقاومة اللهب | V-0 (أعلى تصنيف لهب UL94) * |
| عمر الخدمة | يدعم أكثر من 10 ملايين دورة * |
| معدل العينة | 1 ميغاهرتز |
| أقصى تردد خرج | 1000 هرتز * |
| أقل قوة تعرف | 0.01 ن * |
| الدقة المكانية | 0.1 مم * |
| حمولة آمنة | 200% |
| حمولة صدمية | 300% |
| التكرارية | <0.5%FS |
| مقاومة الماء والغبار | IP65 |
| مناعة المجال المغناطيسي المتناثر | قدرة مضادة للمغناطيس على مستوى الشريحة |
| جهد التشغيل | 3 إلى 5 فولت |
| تغطية السطح | تغطية شاملة على الأسطح المنحنية الأمامية والجانبية |
| تعويض درجة الحرارة الديناميكي | محفوظة |
| إدراك العزم | يدعم قياس العزم في أي نقطة |
خيارات نواة المستشعر (PX6AX-GEN3)

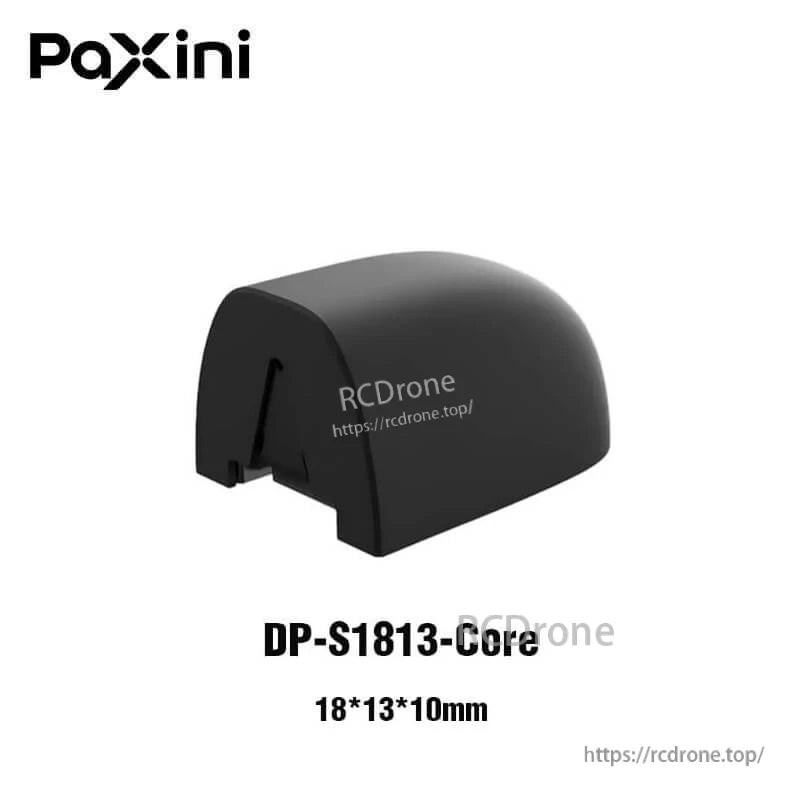

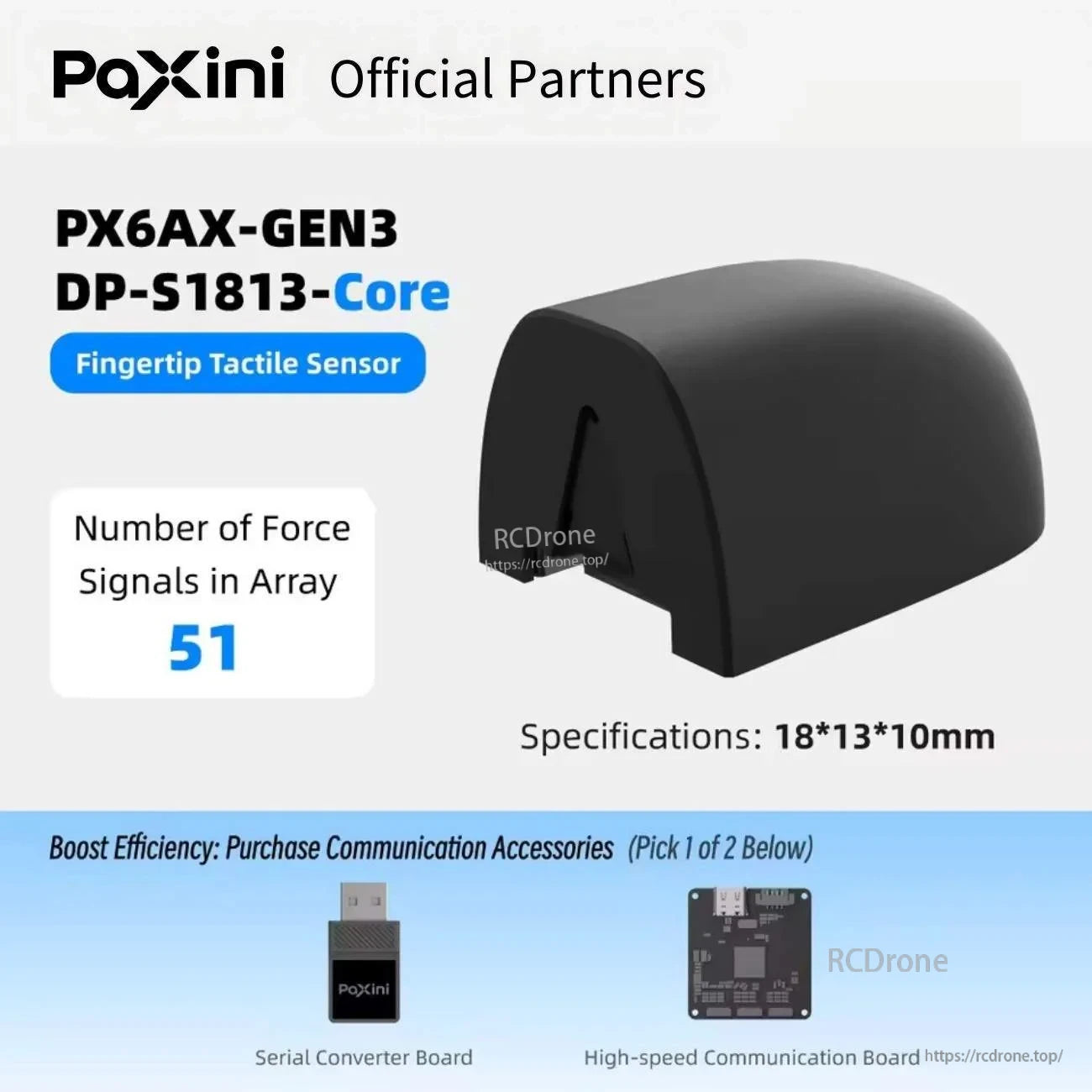

- DP-S1813-Core (مستشعر لمسي طرف الإصبع): عدد إشارات القوة في المصفوفة 51؛ المواصفات: 18*13*10مم

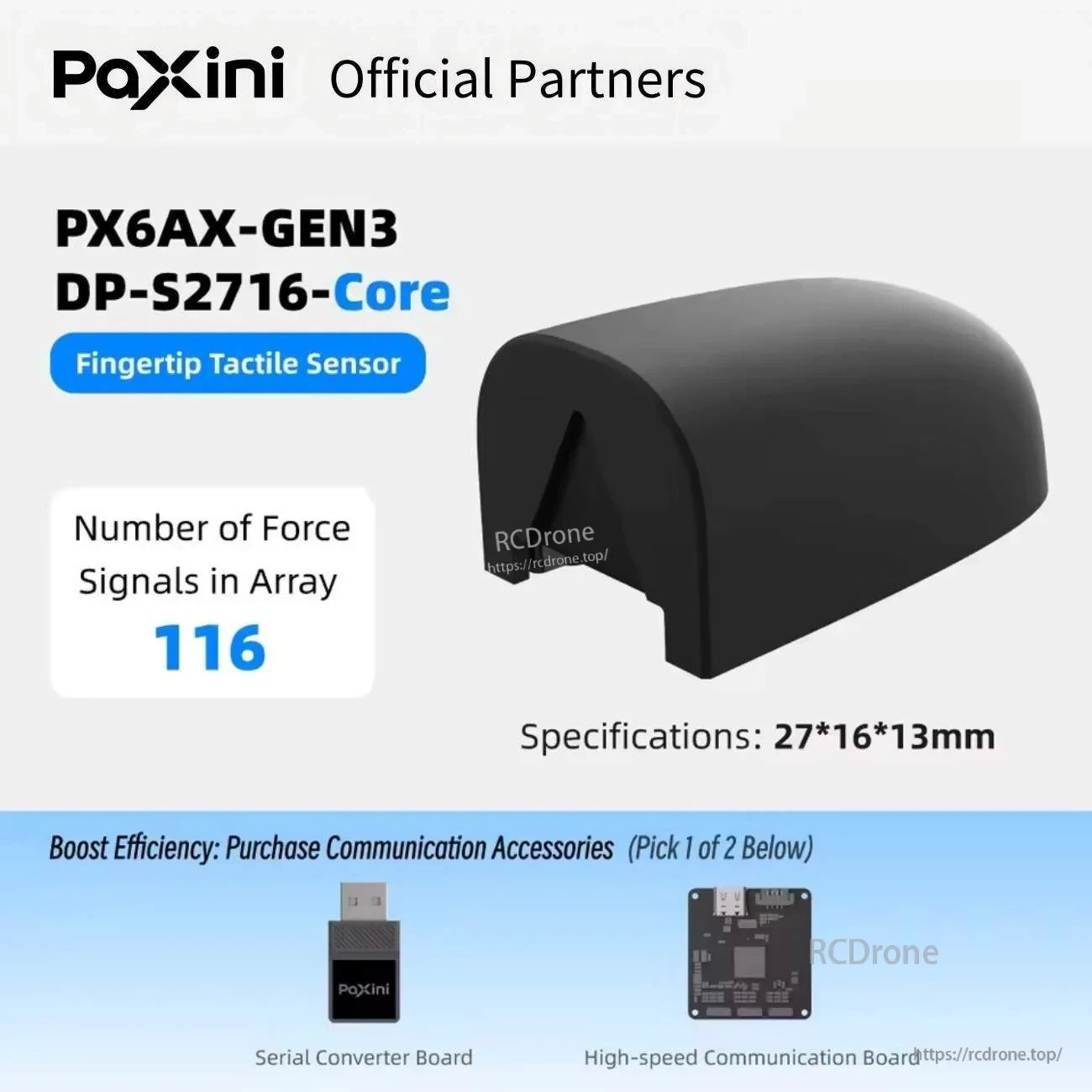

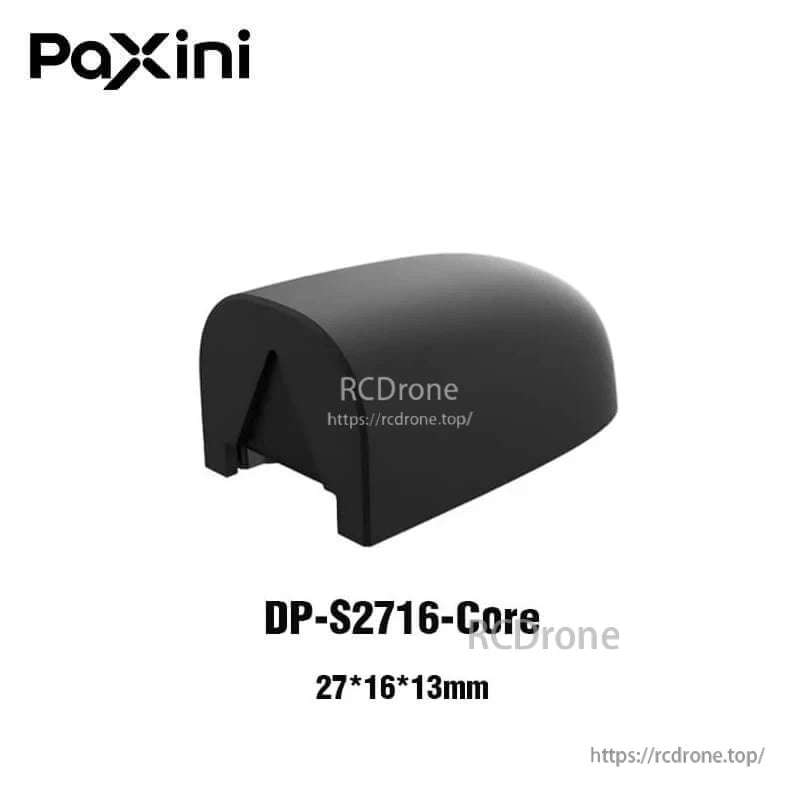

- DP-S2716-Core (مستشعر لمسي طرف الإصبع): عدد إشارات القوة في المصفوفة 116؛ المواصفات: 27*16*13مم

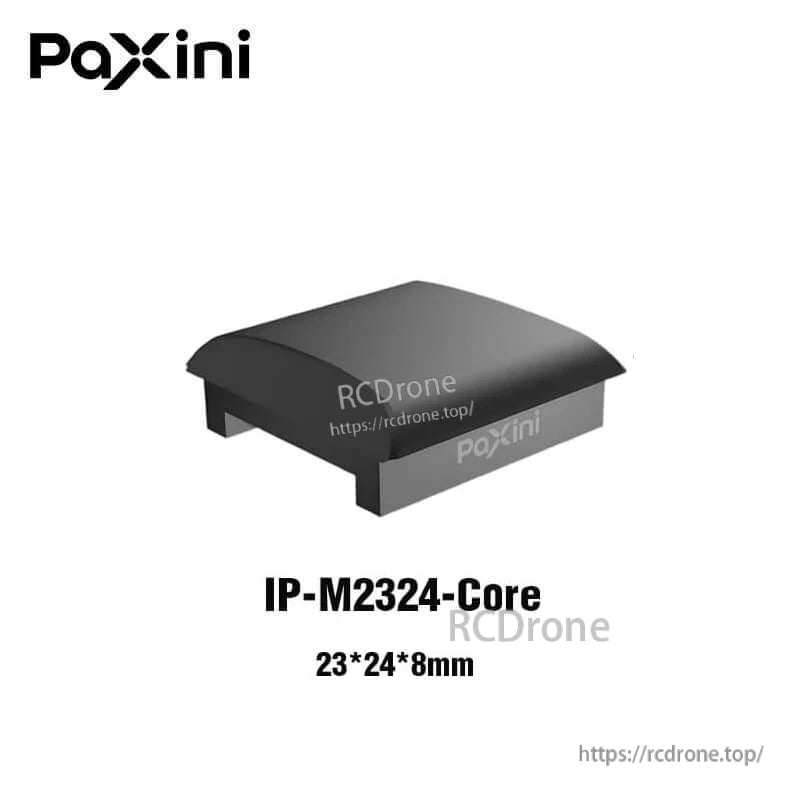

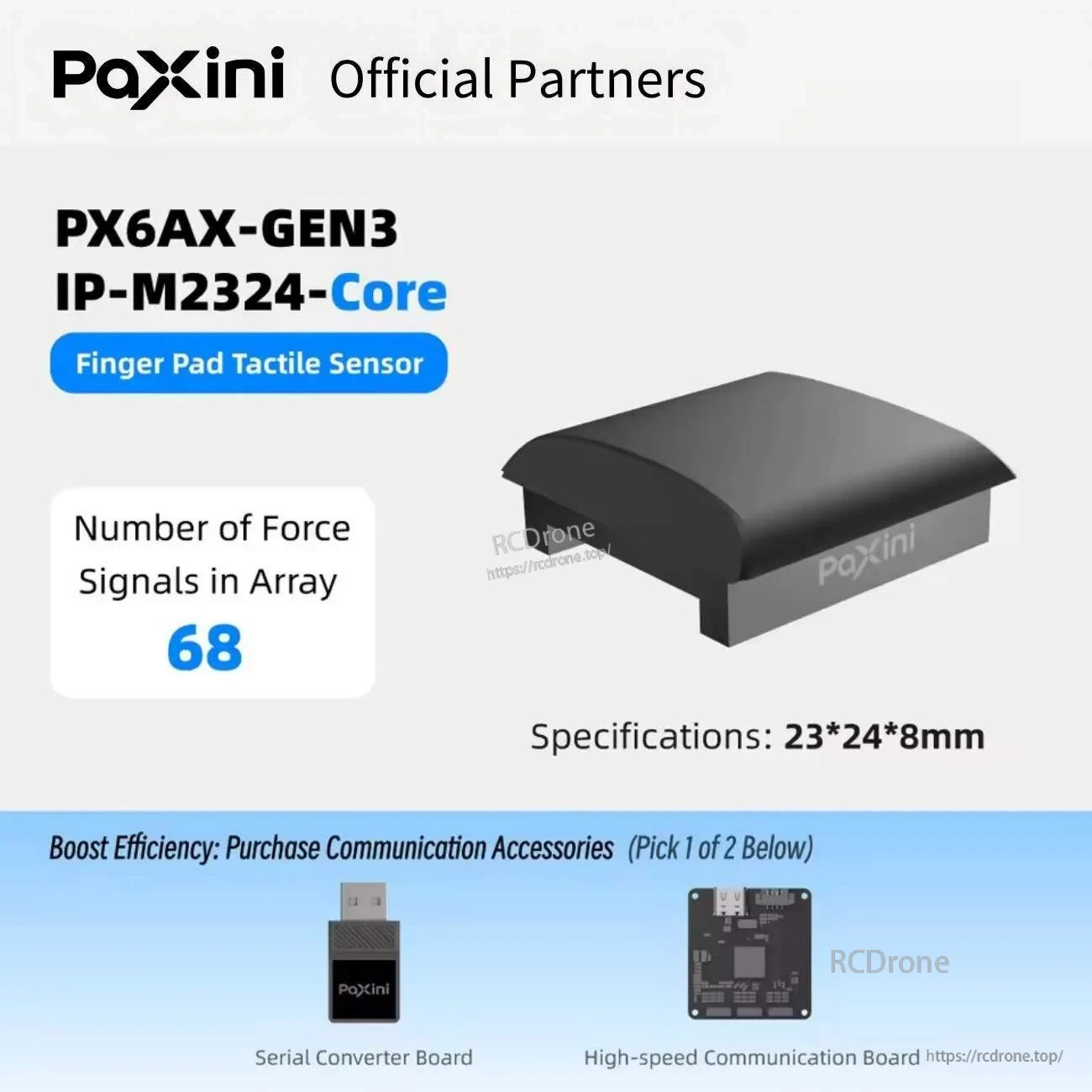

- IP-M2324-Core (مستشعر اللمس لوسادة الإصبع): عدد إشارات القوة في المصفوفة 68؛ المواصفات: 23*24*8مم

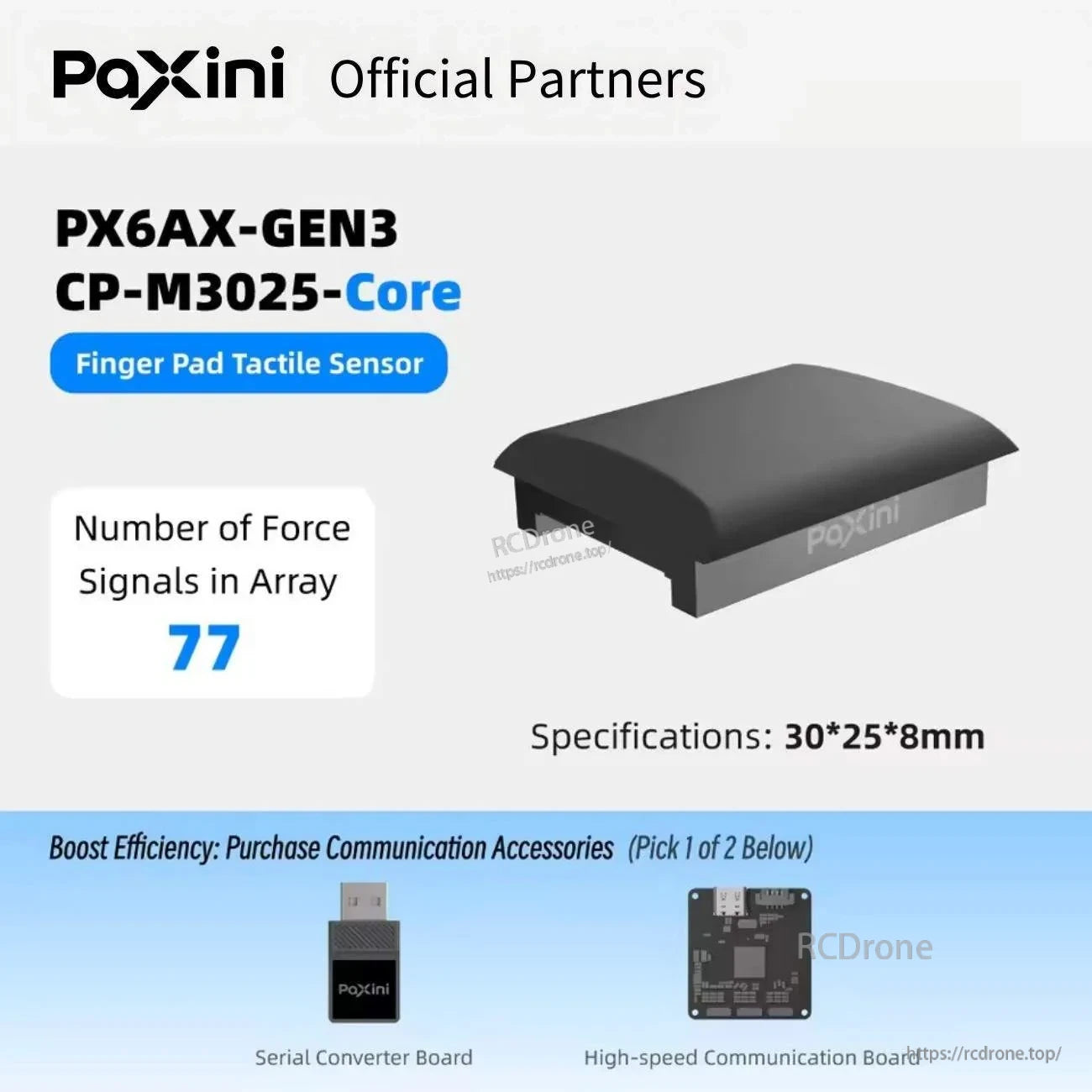

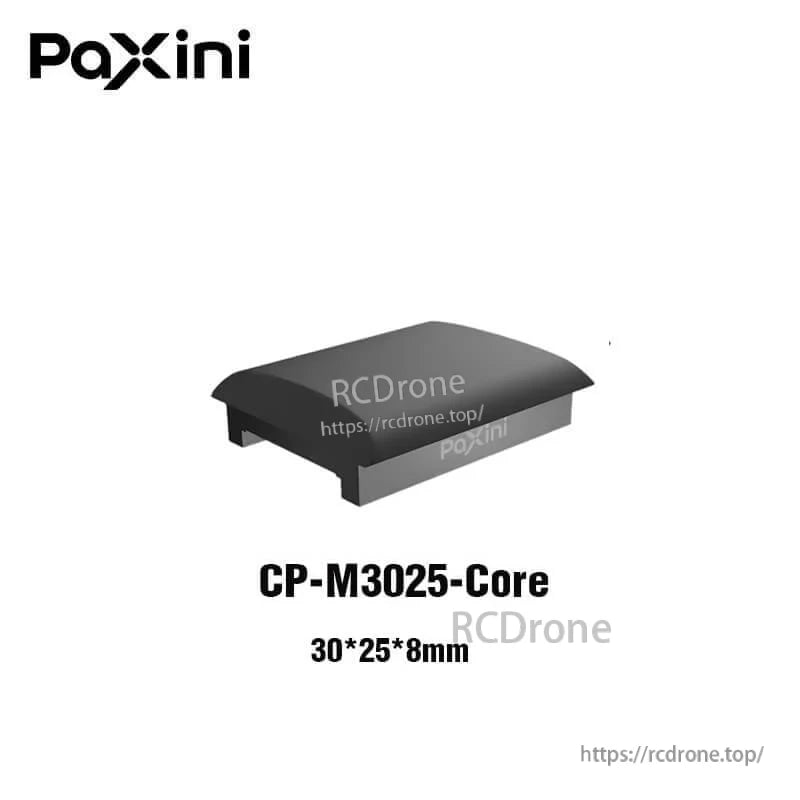

- CP-M3025-Core (مستشعر اللمس لوسادة الإصبع): عدد إشارات القوة في المصفوفة 77؛ المواصفات: 30*25*8مم

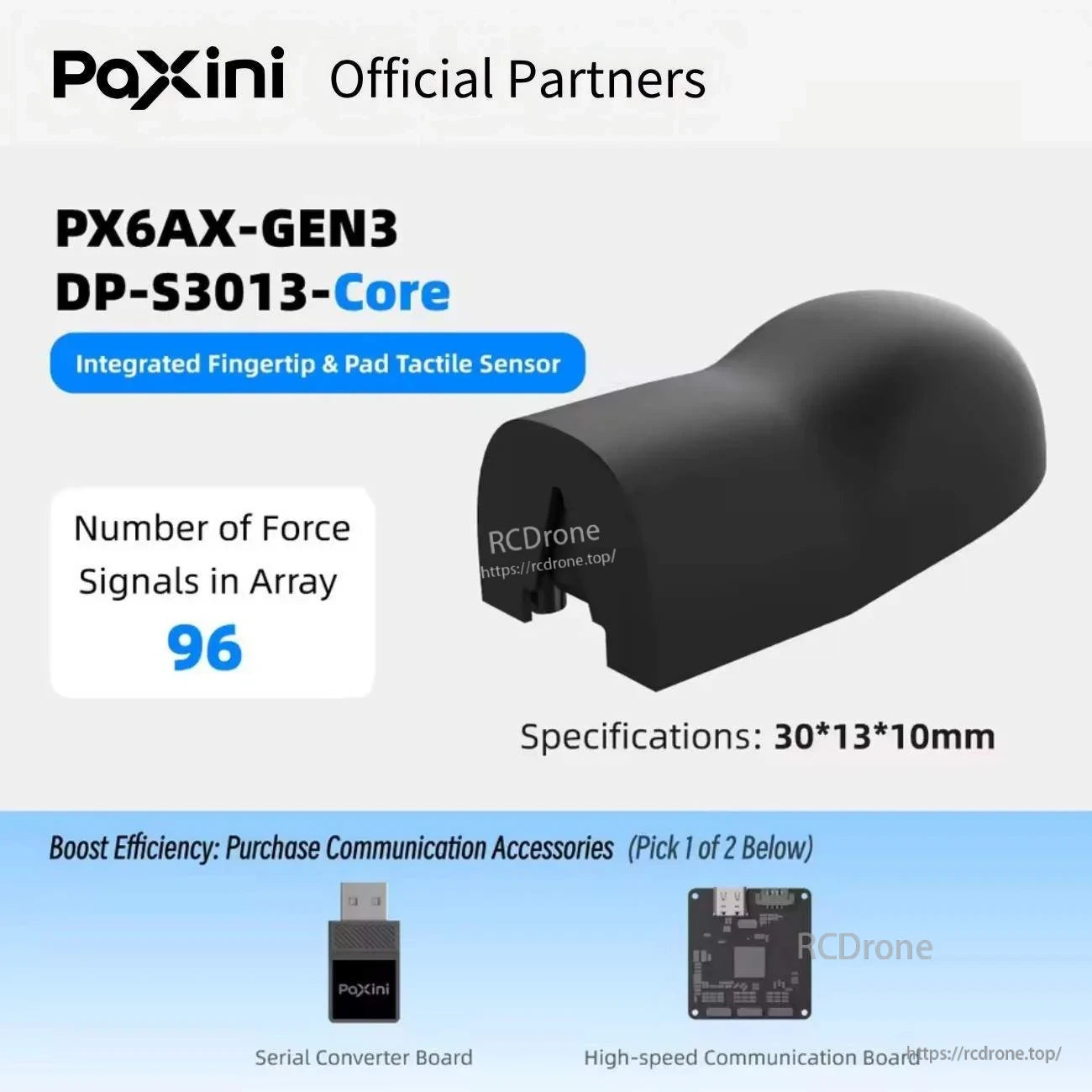

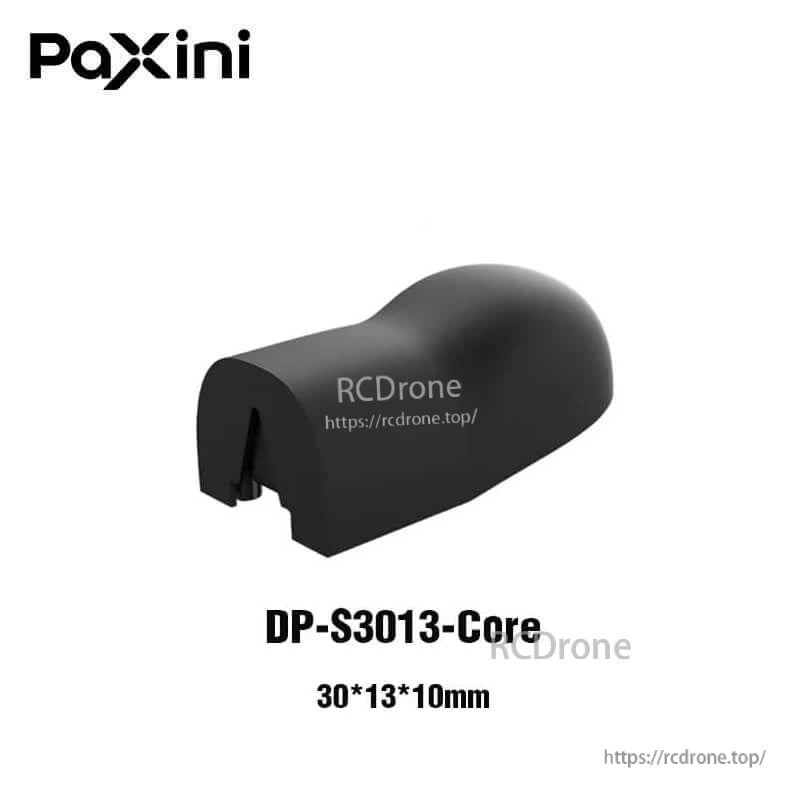

- DP-S3013-Core (مستشعر اللمس لطرف الإصبع المدمج & ): عدد إشارات القوة في المصفوفة 96؛ المواصفات: 30*13*10مم

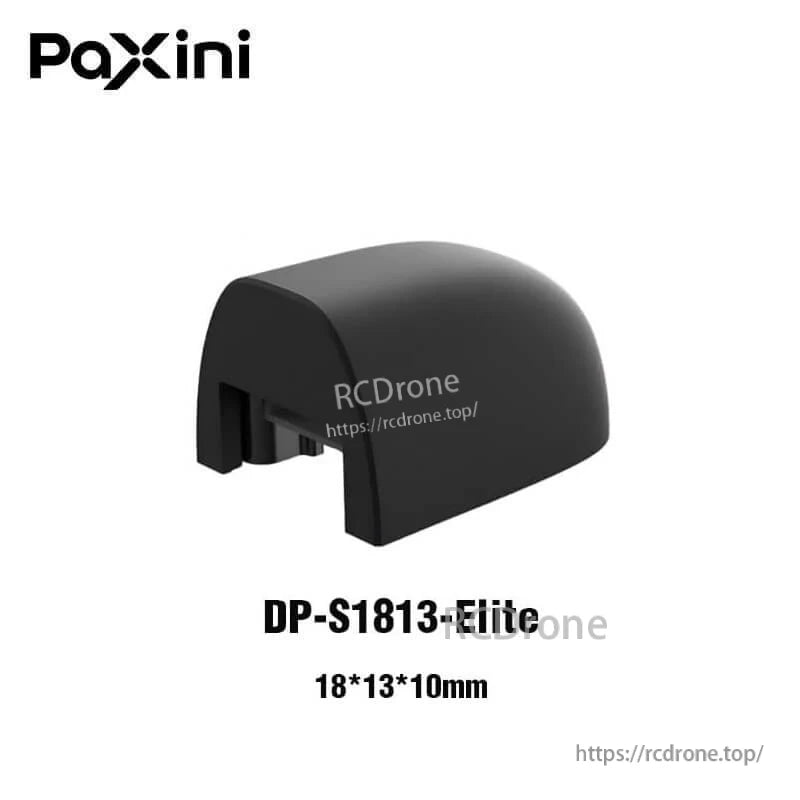

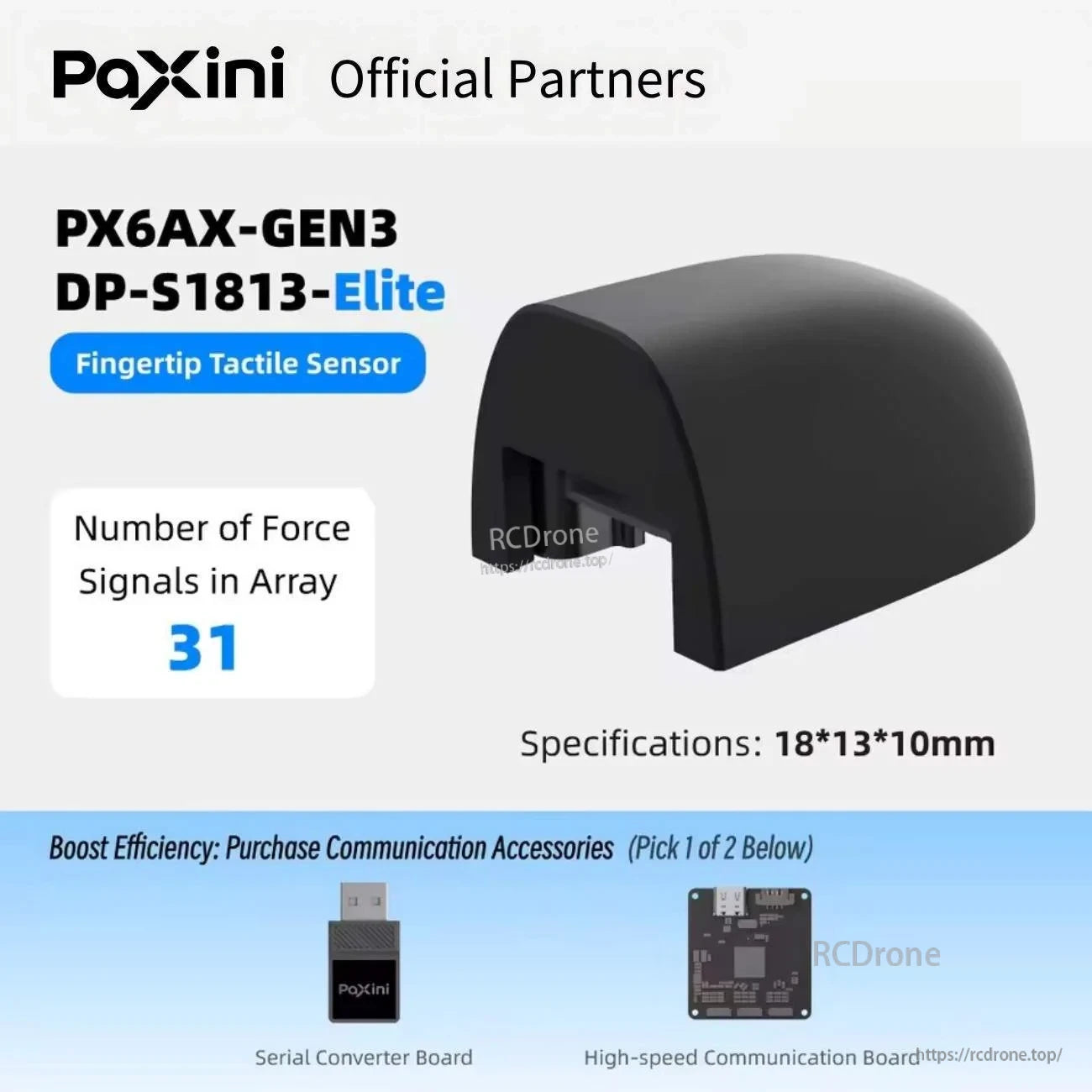

- DP-S1813-Elite (مستشعر اللمس لطرف الإصبع): عدد إشارات القوة في المصفوفة 31؛ المواصفات: 18*13*10مم

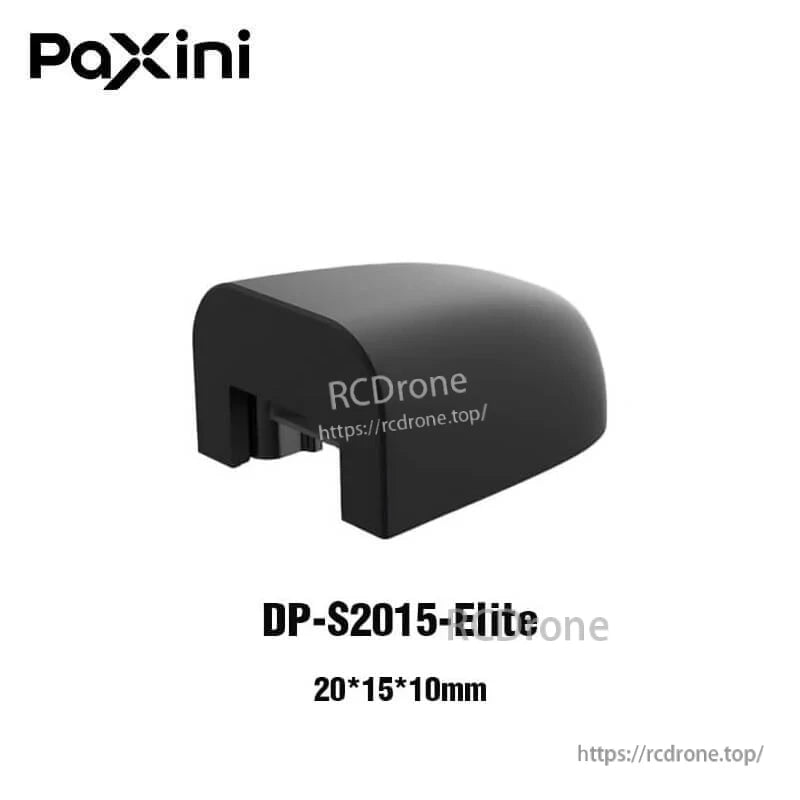

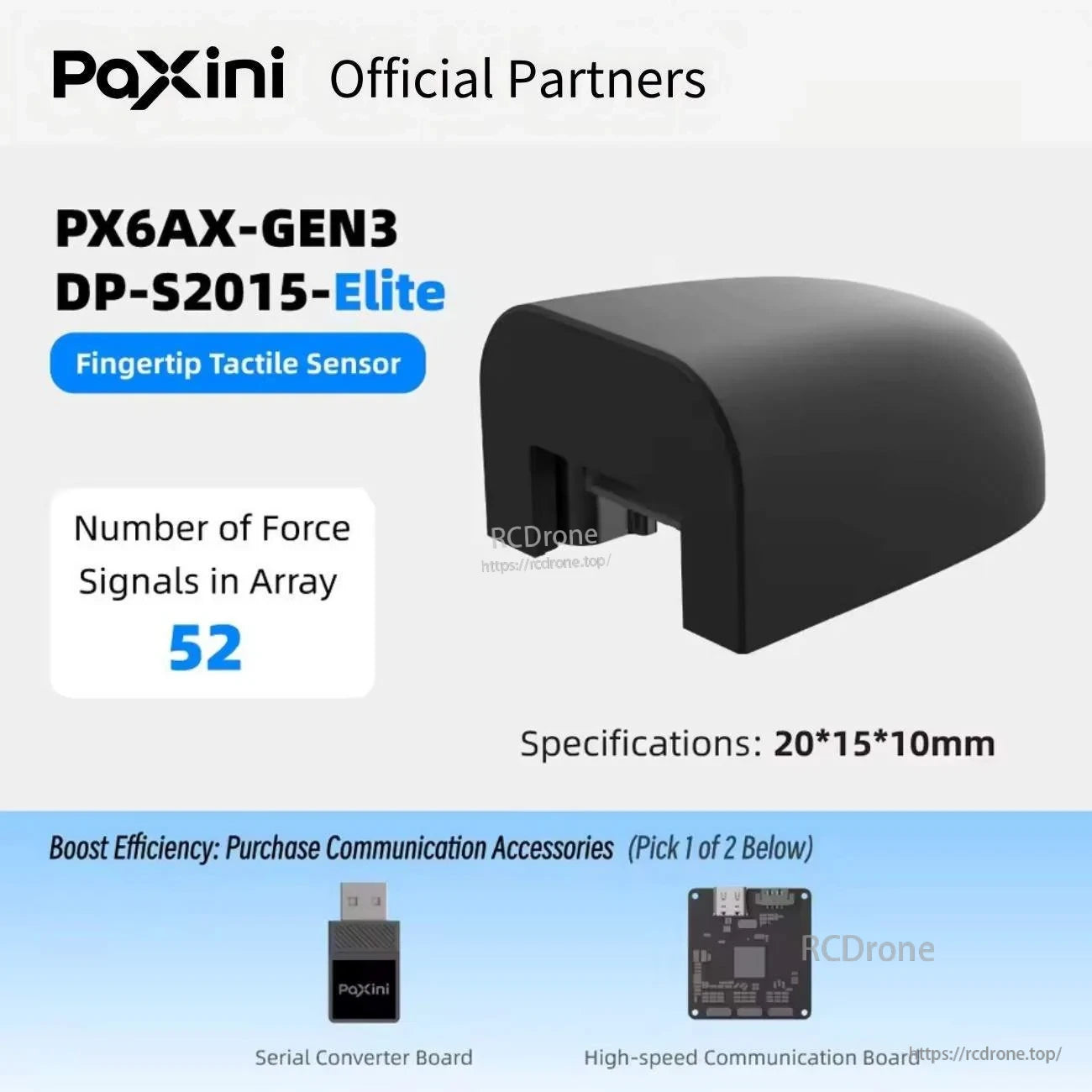

- DP-S2015-Elite (مستشعر اللمس لطرف الإصبع): عدد إشارات القوة في المصفوفة 52؛ المواصفات: 20*15*10مم

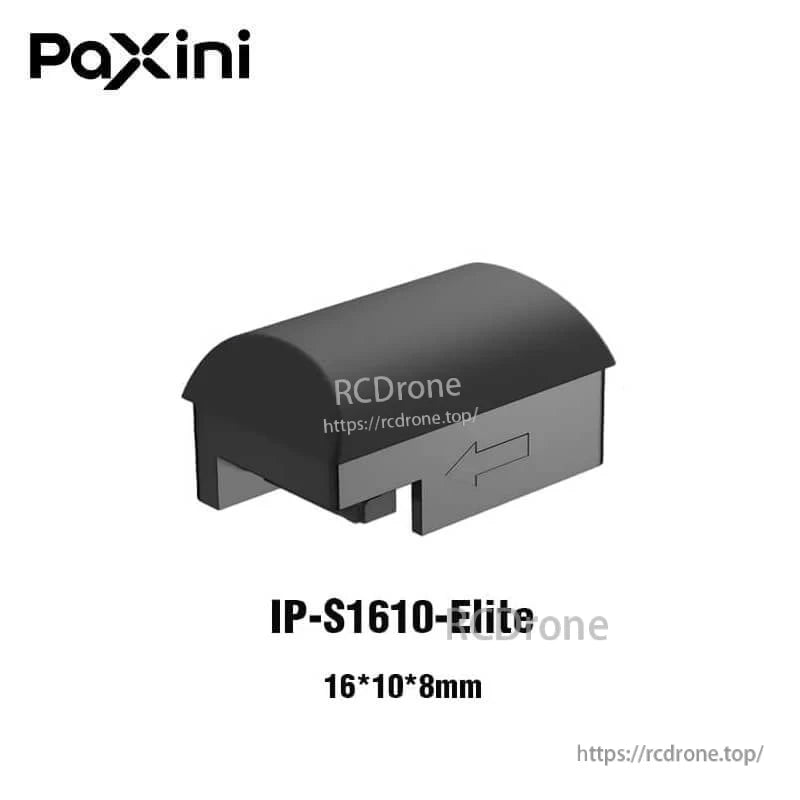

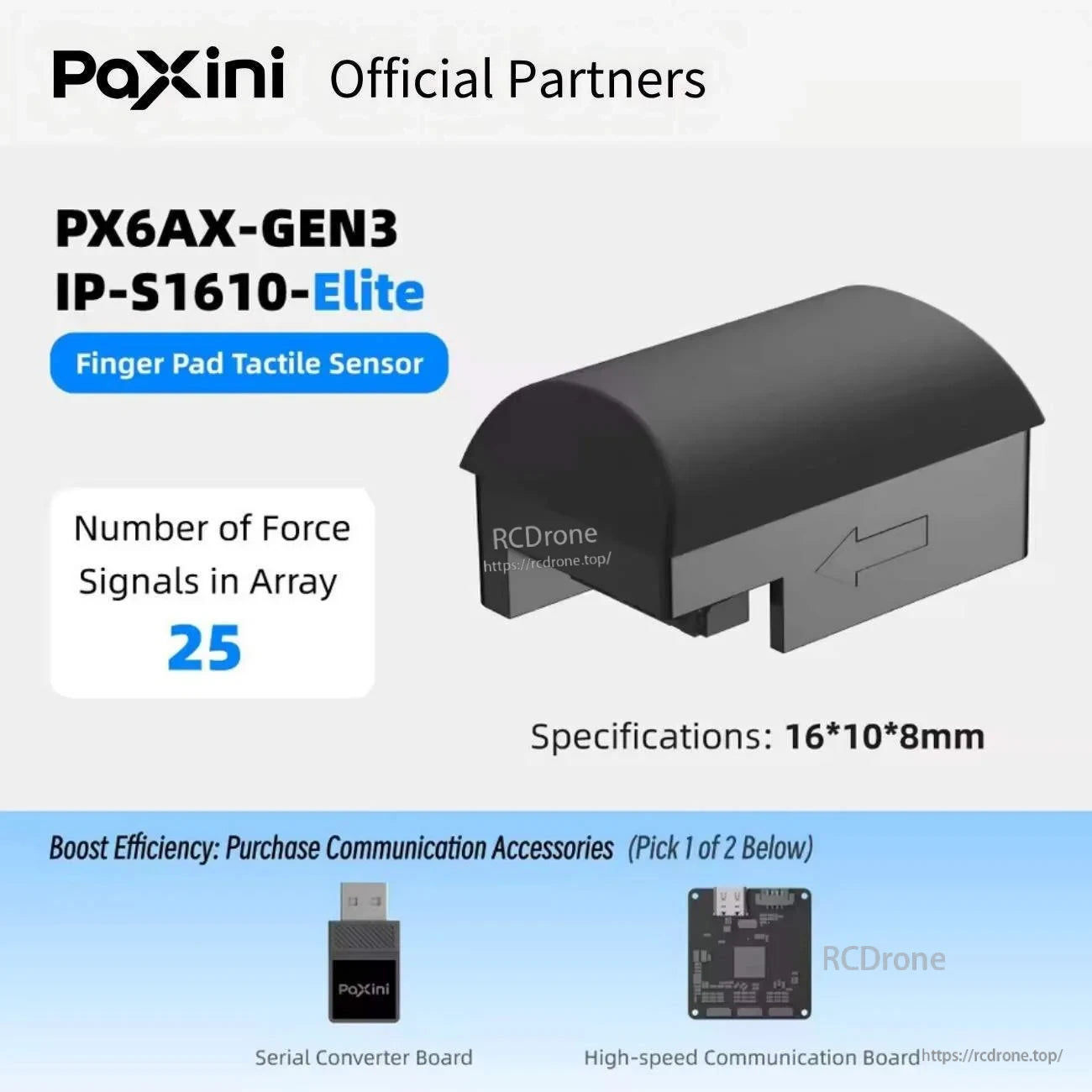

- IP-S1610-Elite (مستشعر اللمس لوسادة الإصبع): عدد إشارات القوة في المصفوفة 25؛ المواصفات: 16*10*8مم

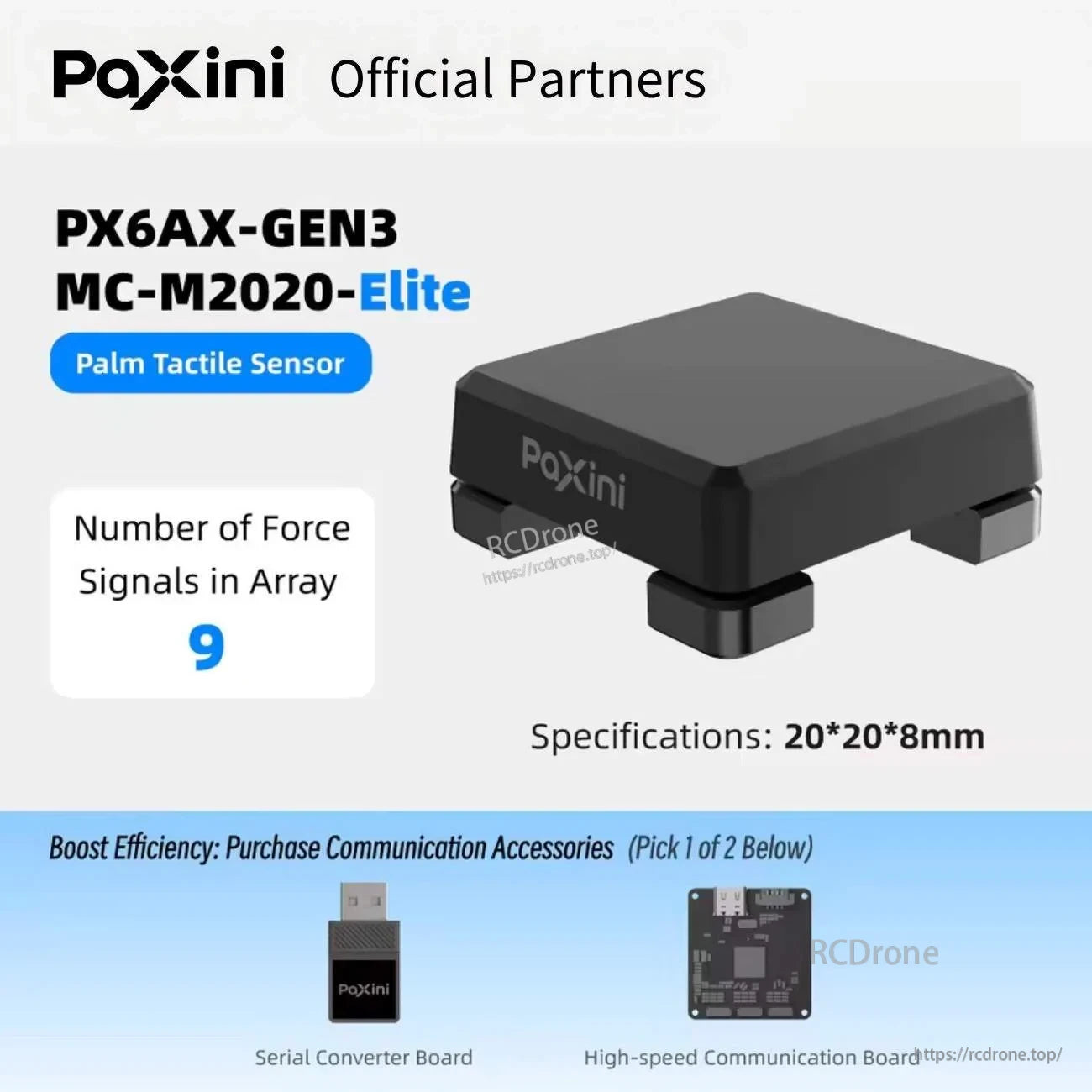

- MC-M2020-Elite (مستشعر اللمس لراحة اليد): عدد إشارات القوة في المصفوفة 9؛ المواصفات: 20*20*8مم

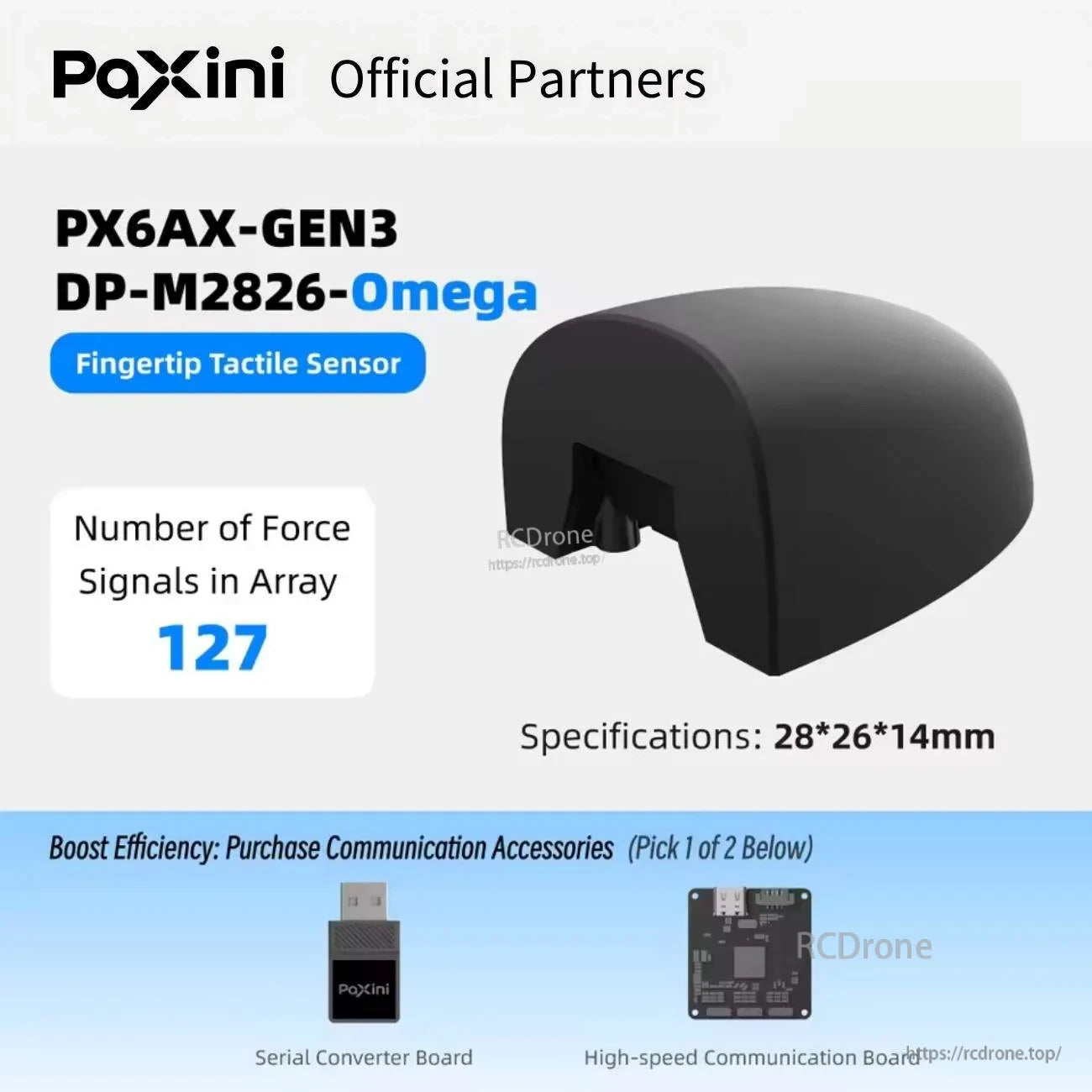

- DP-M2826-Omega (مستشعر اللمس لطرف الإصبع): عدد إشارات القوة في المصفوفة 127؛ المواصفات: 28*26*14مم

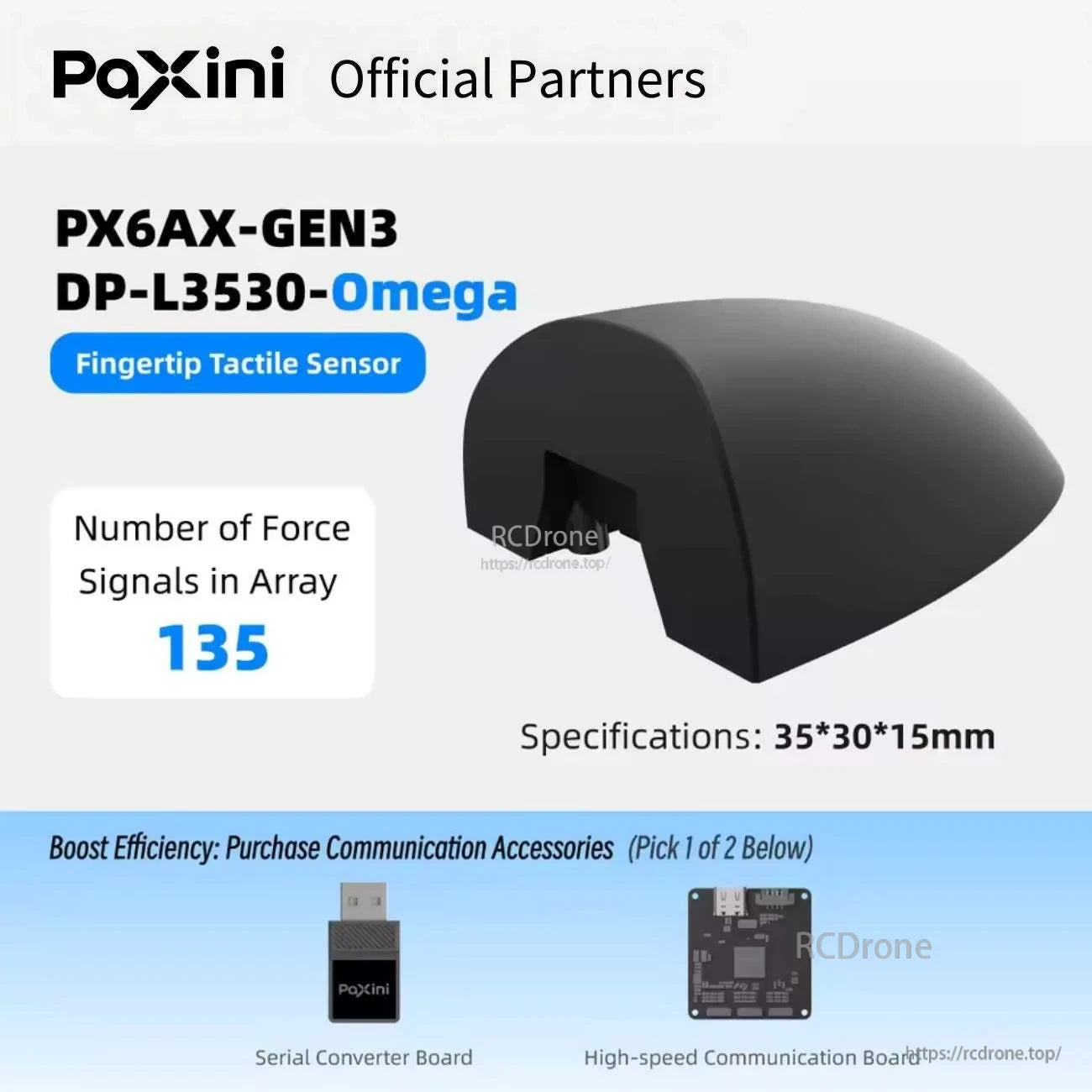

- DP-L3530-Omega (مستشعر اللمس بأطراف الأصابع): عدد إشارات القوة في المصفوفة 135؛ المواصفات: 35*30*15مم

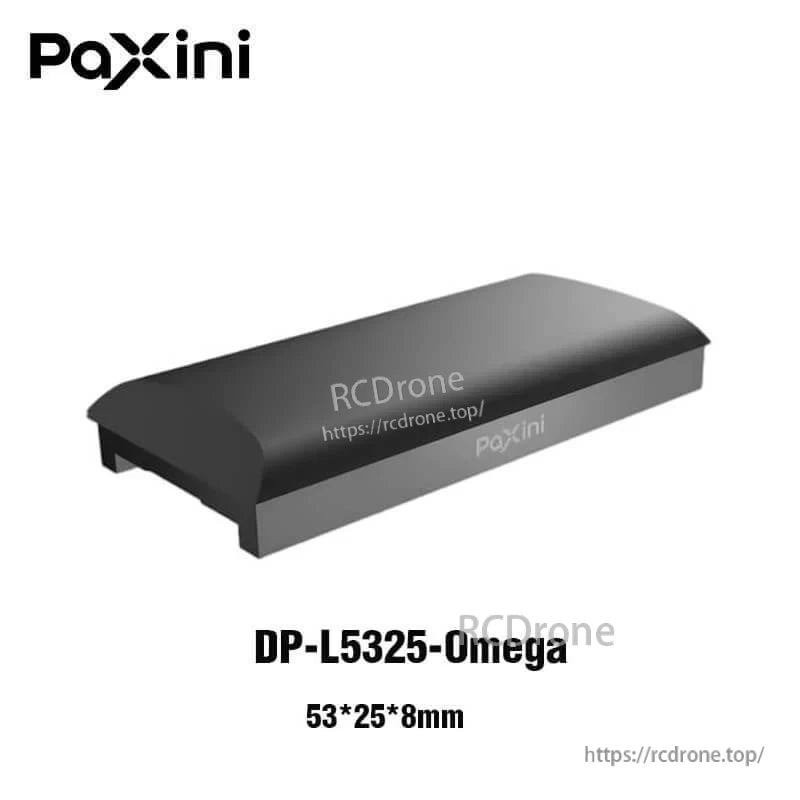

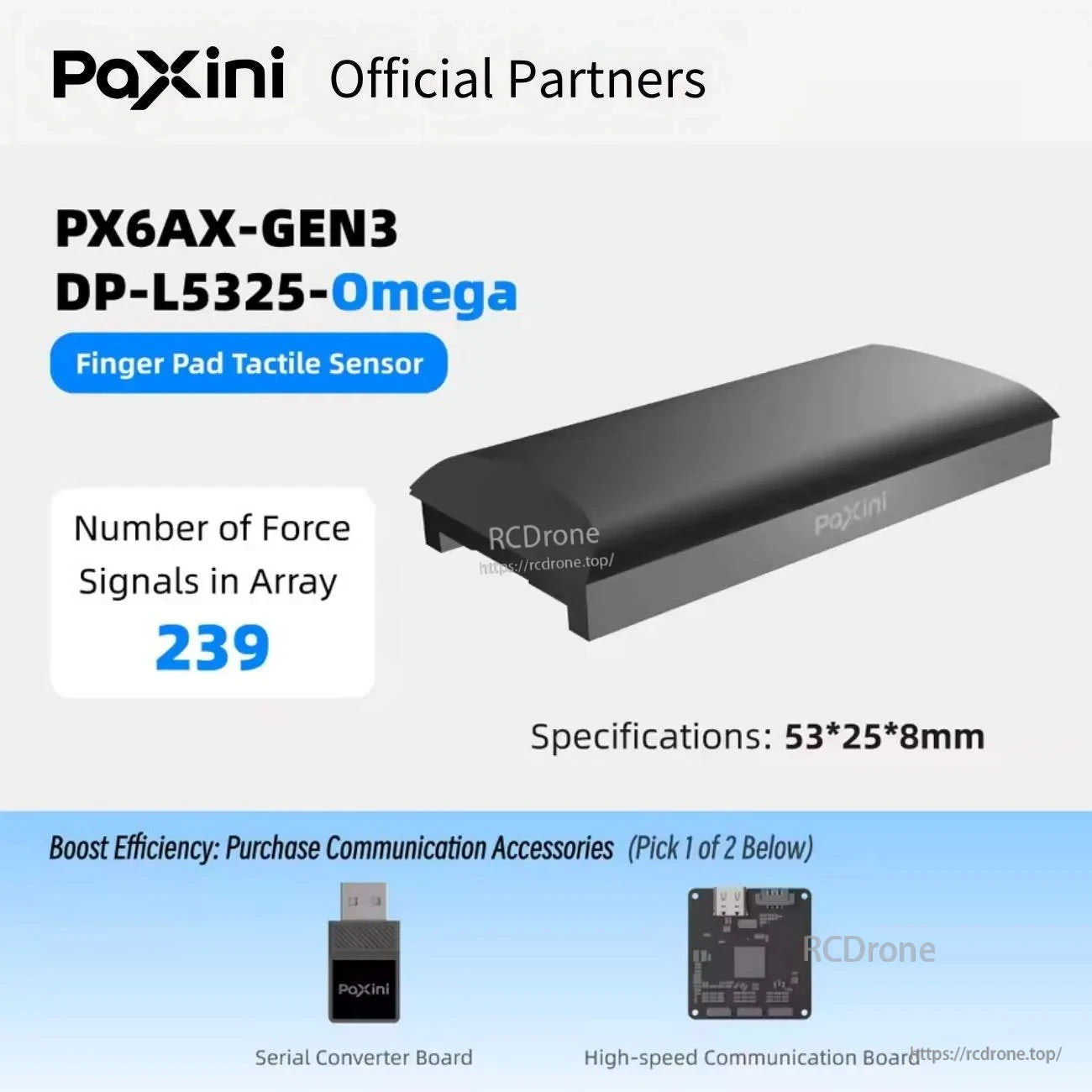

- DP-L5325-Omega (مستشعر اللمس بوسادة الأصابع): عدد إشارات القوة في المصفوفة 239؛ المواصفات: 53*25*8مم
ملحقات الاتصال

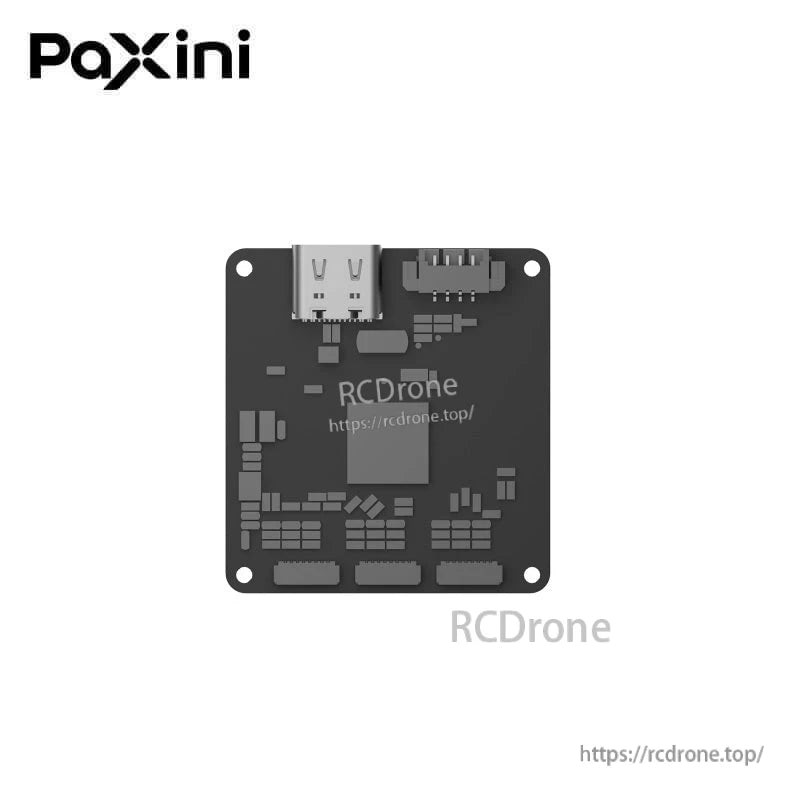

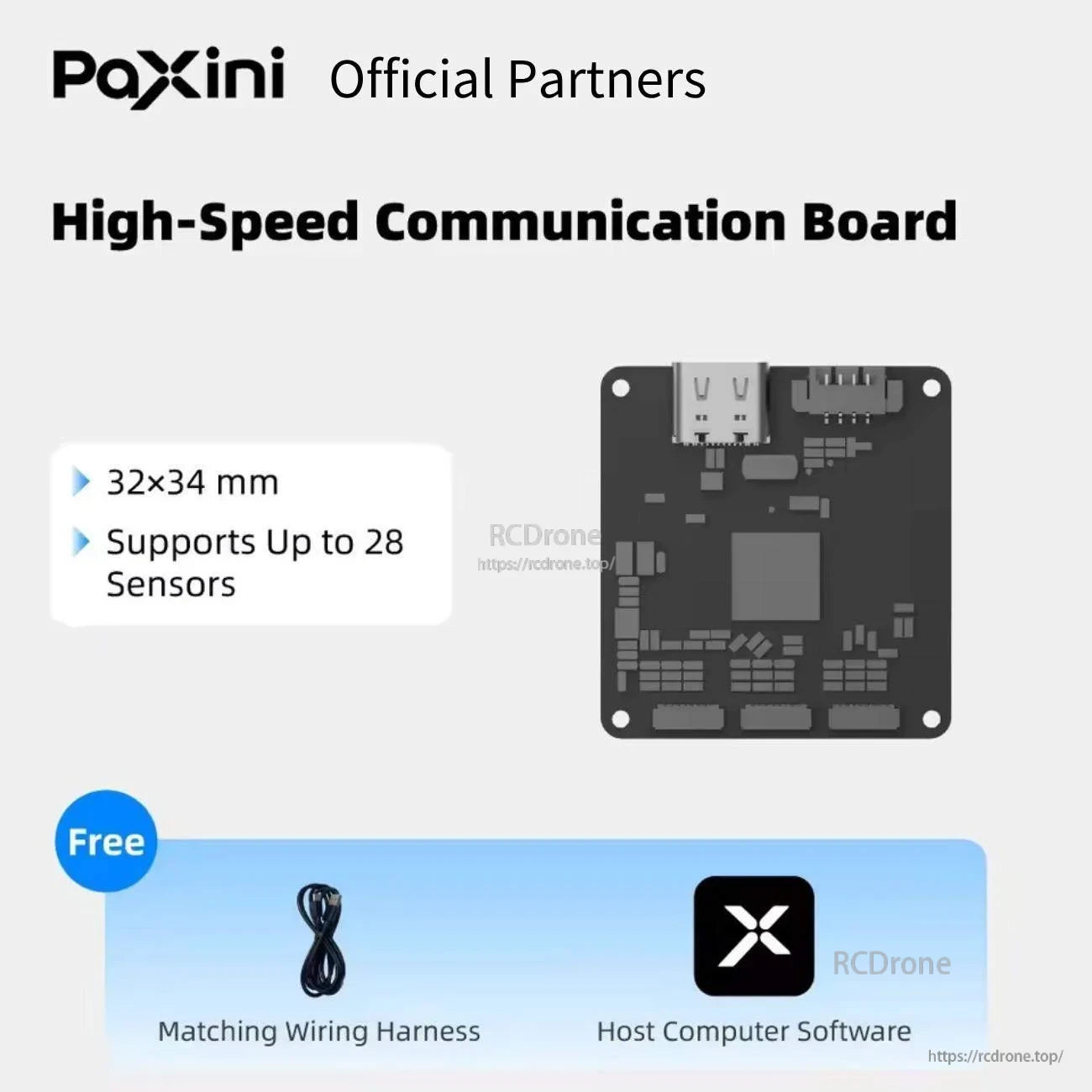

- لوحة الاتصال عالية السرعة: 32×34 مم؛ تدعم حتى 28 مستشعر

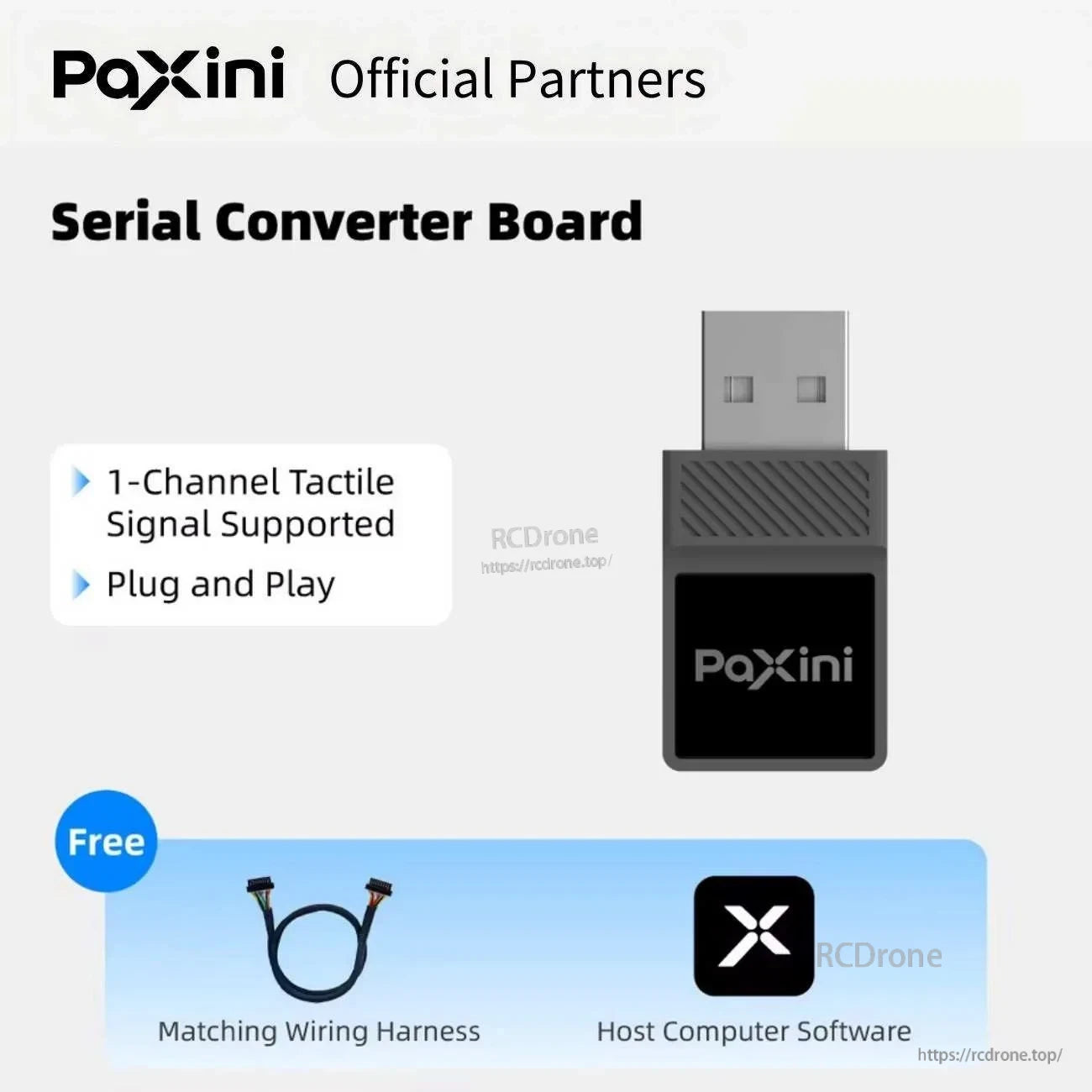

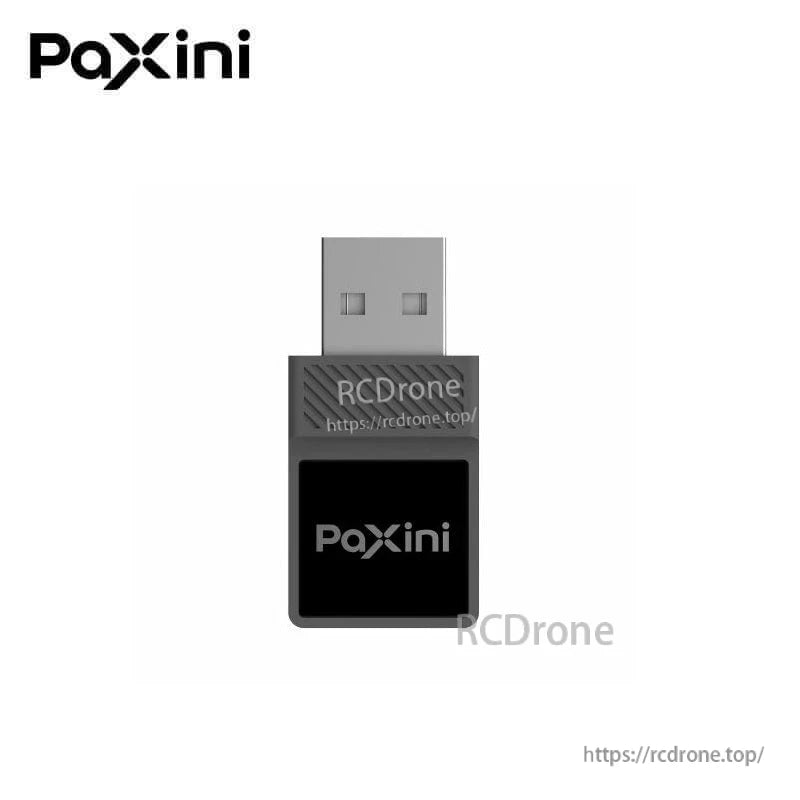

- لوحة محول تسلسلي: دعم إشارة لمسية بقناة واحدة؛ توصيل وتشغيل
العناصر المجانية المعروضة مع ملحقات الاتصال: حزمة أسلاك مطابقة؛ برنامج الكمبيوتر المضيف.لإرشادات التكامل أو اختيار الملحقات، اتصل بـ [email protected] or زيارة https://rcdrone.top/.
التطبيقات
- الروبوتات البشرية
- الأذرع الروبوتية
- الهياكل الخارجية
- الروبوتات رباعية الأرجل
- مركبات AGV
- روبوتات ARU
الكتيبات & CAD
- PaXiniTech PX-6AX GEN3-مستخدم manual.pdf
- PaXiniTech PX-6AX GEN3-13mm.stp
- PaXiniTech PX-6AX GEN3-15mm.stp
- PaXiniTech PX-6AX GEN3-16mm.stp
- PaXiniTech PX-6AX GEN3-26mm.stp
- PaXiniTech PX-6AX GEN3-30mm.stp
الفيديوهات
التفاصيل
أضف لوحة الاتصال عالية السرعة الاختيارية لتوسيع نطاق مصفوفات PX-6AX GEN3 اللمسية وتبسيط التكامل.
لإجراء اختبارات سريعة على الطاولة، توفر لوحة المحول التسلسلي مسارًا بسيطًا للتوصيل والتشغيل إلى جهاز الكمبيوتر المضيف.
اختر نواة طرف الإصبع المدمجة عندما يكون المكان ضيقًا وتكون هناك حاجة إلى ردود فعل دقيقة عند طرف القابض.
تزيد مصفوفات طرف الإصبع ذات الكثافة الأعلى من تفاصيل الاتصال لمهام الإمساك والمناورة الدقيقة.
تمتد نوى وسادة الإصبع عبر أسطح أوسع للكشف عن الإمساك الثابت واكتشاف الانزلاق.
تساعد تنسيقات الوسادة الأكبر في تغطية الأسطح المنحنية للأصابع مع الحفاظ على شكل منخفض الملف.
تدعم نواة طرف الإصبع والوسادة المتكاملة تغطية لمسية مستمرة من الطرف إلى وسادة الإصبع.
خيارات طرف الأصابع النخبوية تقدم مجموعة بديلة من الكثافة في نفس بصمة طرف الإصبع المدمجة.
أحجام طرف الأصابع المتعددة تجعل من السهل مطابقة هندسة المستشعر مع تصميم إصبع الروبوت الخاص بك.
تتناسب وحدات الوسادة الأصغر مع القبضات الضيقة والأصابع المدمجة التي لا تزال تتطلب ردود فعل لمسية.
تضيف وحدات استشعار راحة اليد الوعي بالاتصال على أسطح اليد الروبوتية الأكبر أثناء القبضات الكاملة باليد.
توفر متغيرات طرف الأصابع أوميغا هندسات أكبر وعدد إشارات أعلى لإدراك اللمس بالتفصيل.
اختر أحجام طرف الأصابع أوميغا الأكبر لتعظيم منطقة الاستشعار على الأصابع البشرية الأكبر والأدوات النهائية.
تساعد مستشعرات وسادة الإصبع ذات الطول الممتد في توفير تغطية لمسية واسعة على طول الإصبع لتمسك آمن وقابل للتكيف.
