نظرة عامة

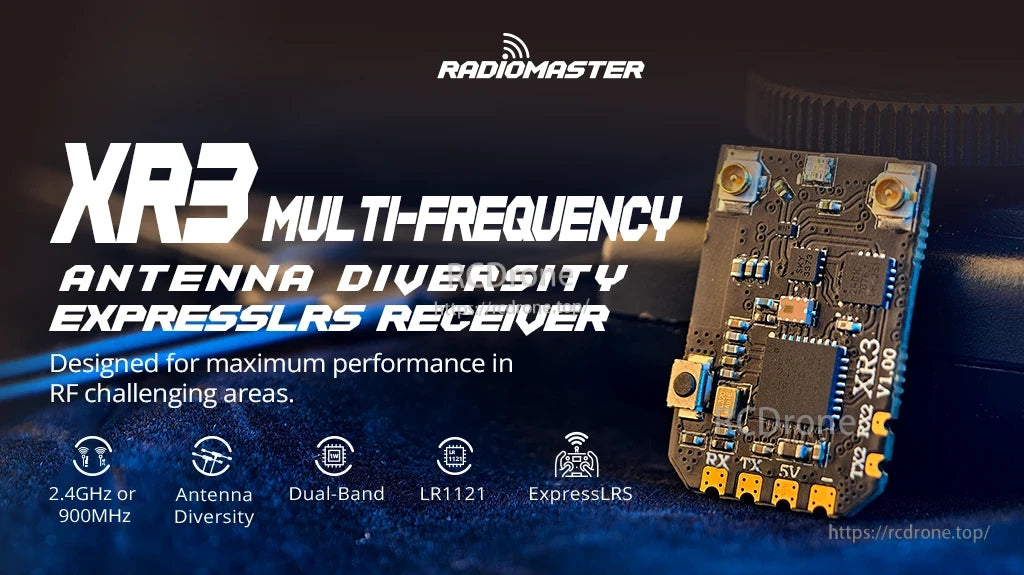

جهاز RadioMaster XR3 Nano هو مستقبل مدمج من نوع ExpressLRS يتميز بعملية متعددة الترددات (2.4GHz أو Sub-G 900MHz) وتنوع الهوائيات لروابط تحكم مستقرة في المناطق التي تواجه تحديات في الترددات الراديوية. تم بناؤه حول جهاز الإرسال والاستقبال Semtech LR1121 من الجيل الثالث مع وحدة المعالجة المركزية ESP32C3، ويدعم تكوين Wi-Fi وتحديثات البرنامج الثابت عبر واجهة الويب.
للحصول على المساعدة في اختيار الهوائي الصحيح أو المنطقة/الإصدار لبناء معين، اتصل بـ https://rcdrone.top/ أو أرسل بريدًا إلكترونيًا إلى support@rcdrone.top.
الميزات الرئيسية
- عملية متعددة الترددات: 2.4GHz أو Sub-G 900MHz
- تنوع الهوائيات
- جهاز الإرسال والاستقبال Semtech LR1121 (الجيل الثالث)
- وحدة التحكم: ESP32C3
- واي فاي مدمج للتكوين وتحديثات البرنامج الثابت (WebUI)
- Skyworks RFX2401C: LNA (زيادة الحساسية)، PA (حتى 100mW للاتصالات)، وتبديل الهوائيات للتنوع

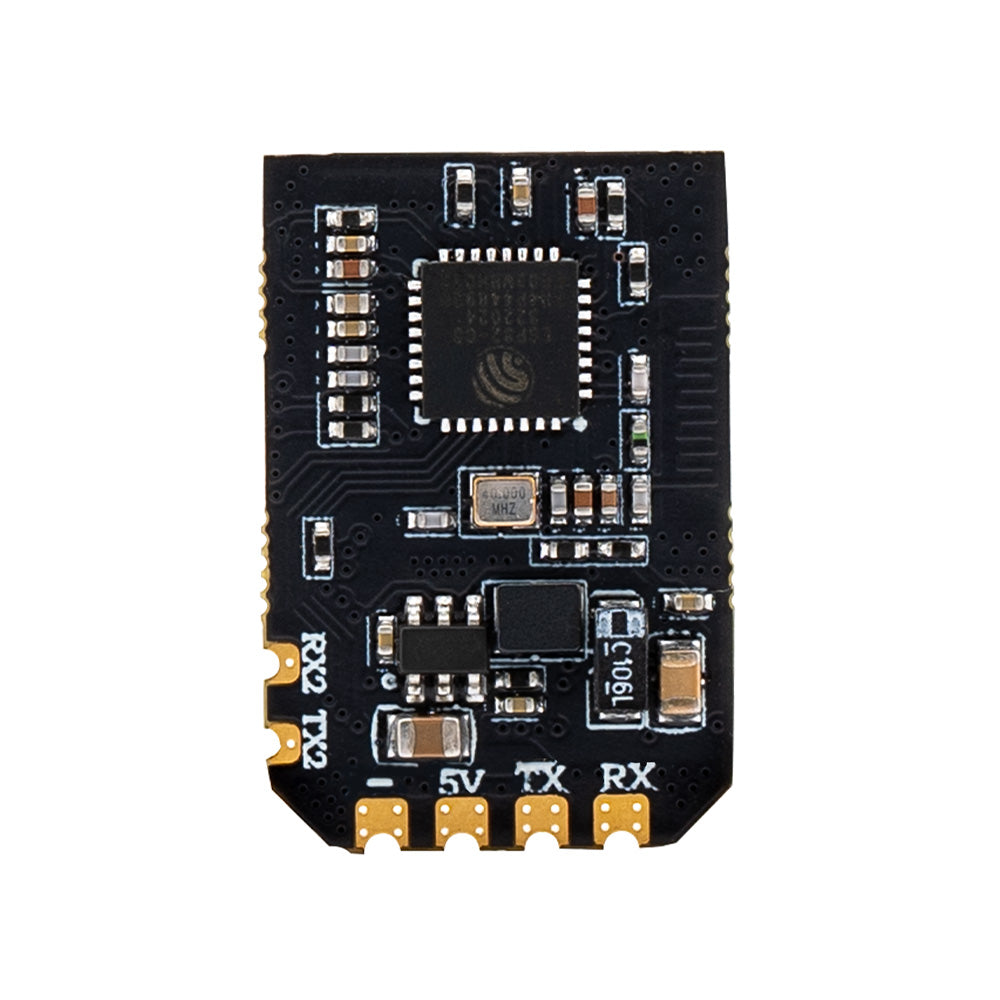

- منفذ UART إضافي للتوسع المستقبلي (الألواح المعنونة TX2 / RX2)؛ الألواح الرئيسية المعنونة RX / TX / 5V
- منفذ ثانوي لوظائف متقدمة
- ألواح مخصصة لتسهيل اللحام

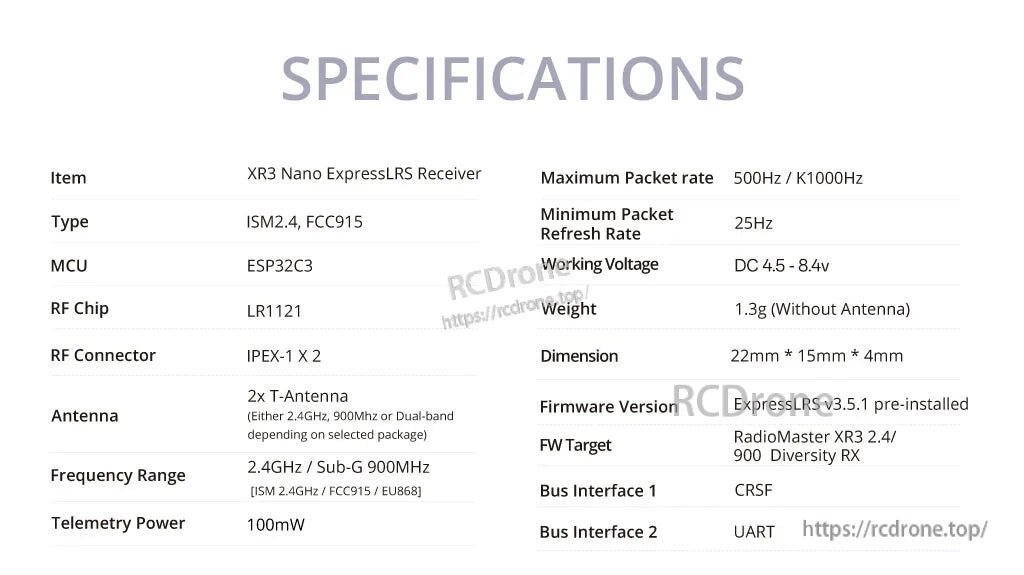

المواصفات
| البند | جهاز استقبال XR3 Nano متعدد الترددات مع تنوع الهوائيات ExpressLRS (جهاز استقبال XR3 Nano ExpressLRS) |
| النوع / المنطقة (كما هو مدرج) | ISM2.4; CE868; FCC915 |
| MCU | ESP32C3 |
| شريحة RF | LR1121 |
| موصل RF | IPEX-1 x 2 |
| هوائي | 2 x T-هوائي (إما 2.4GHz، 900MHz، أو مزدوج النطاق حسب الحزمة المختارة) |
| نطاق الترددات | 2.4GHz / Sub-G 900MHz (يظهر أيضًا كـ: ISM 2.4GHz / FCC915 / EU868) |
| طاقة التليمترية | 100mW |
| أقصى معدل حزمة / معدل تحديث الاستقبال | 500Hz / K1000Hz (مدرج أيضًا كـ: DK500Hz / K1000Hz) |
| أدنى معدل تحديث حزمة / معدل تحديث المستقبل | 25Hz |
| جهد التشغيل | DC 4.5 - 8.4V |

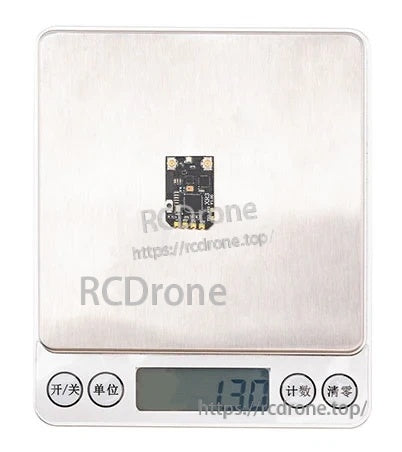

| الوزن | 1.3g (بدون هوائي) |

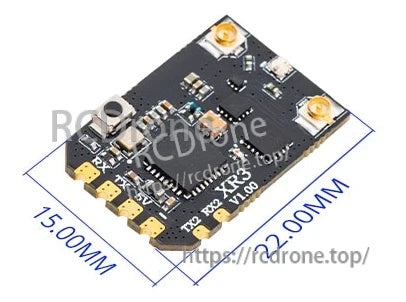

| الأبعاد | 22mm * 15mm * 4mm (حجم اللوحة يظهر أيضًا كـ 22.00MM x 15.00MM) |
| إصدار البرنامج الثابت | ExpressLRS v3.5.1 مثبت مسبقًا |
| هدف البرنامج الثابت | RadioMaster XR3 2.4/900 RX تنوع |
| واجهة الحافلة 1 | CRSF |
| واجهة الحافلة 2 | UART |
خيارات الهوائي (مصممة وفقًا لاحتياجاتك)

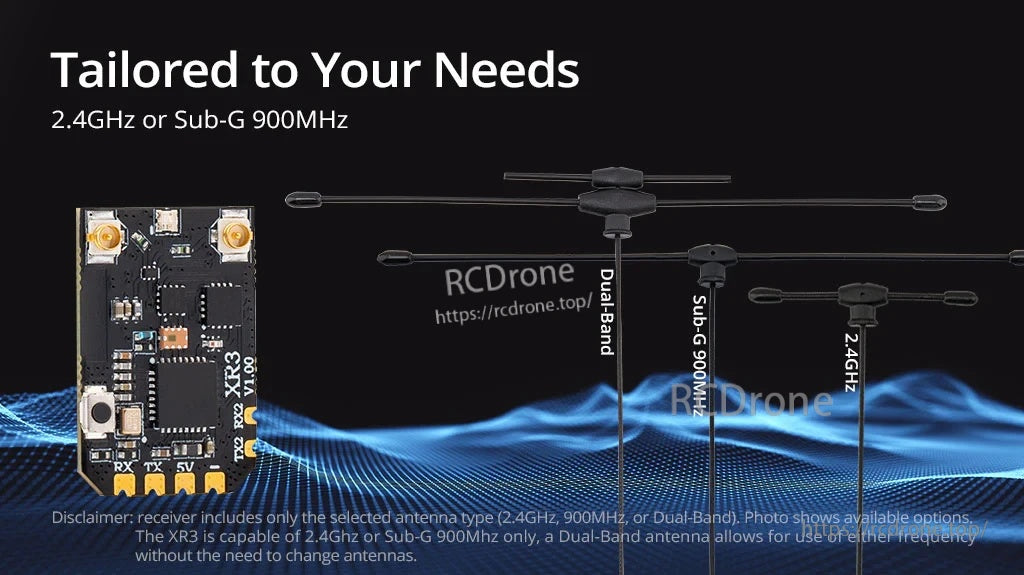

يتم تقديم جهاز الاستقبال XR3 مع خيارات هوائي مختلفة: 2.4GHz، Sub-G 900MHz، أو هوائي مزدوج النطاق. يتضمن جهاز الاستقبال فقط نوع الهوائي المحدد (2.4GHz، 900MHz، أو مزدوج النطاق). جهاز الاستقبال XR3 قادر على 2.4GHz أو Sub-G 900MHz؛ استخدام هوائي مزدوج النطاق يسمح بأي تردد دون الحاجة لتغيير الهوائيات.
التوافق
التوافق مع الراديو (كما هو مدرج)
متوافق مع راديوهات ووحدات RadioMaster ExpressLRS الحالية، بما في ذلك: TX16S MKII، BOXER، GX12، TX12 MKII، ZORRO، POCKET، MT12؛ ووحدات RadioMaster ExpressLRS: RANGER، BANDIT، NOMAD.

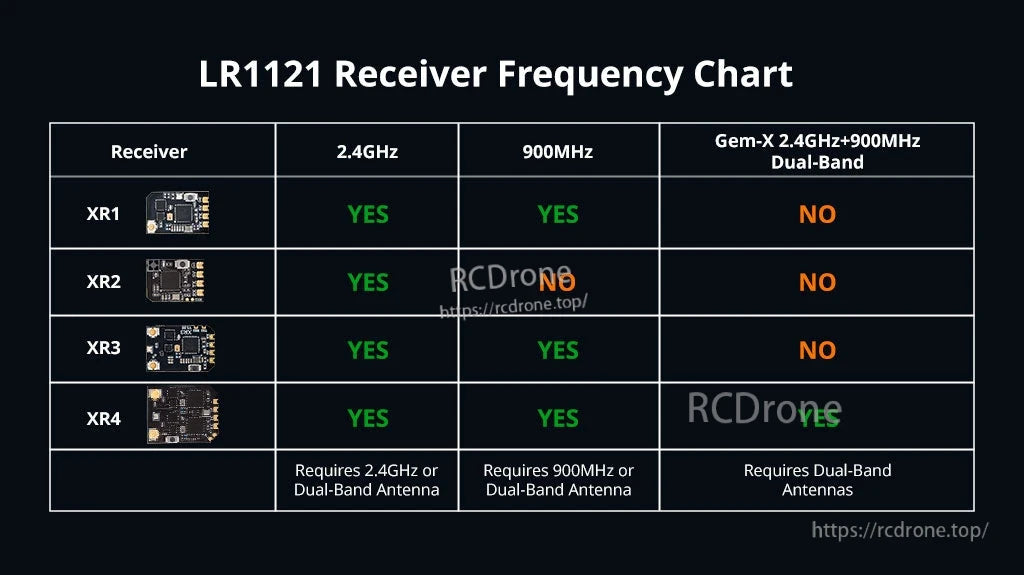

جدول تردد المستقبل LR1121 (كما هو موضح)
| المستقبل | 2.4GHz | 900MHz | Gem-X 2.4GHz+900MHz مزدوج النطاق |
|---|---|---|---|
| XR1 | نعم | نعم | لا |
| XR2 | نعم | لا | لا |
| XR3 | نعم | نعم | لا |
| XR4 | نعم | نعم | نعم |
| ملاحظات (كما هو موضح): يتطلب 2.4GHz أو هوائي مزدوج النطاق؛ يتطلب هوائي 900MHz أو هوائي مزدوج النطاق؛ يتطلب هوائيات مزدوجة النطاق | |||

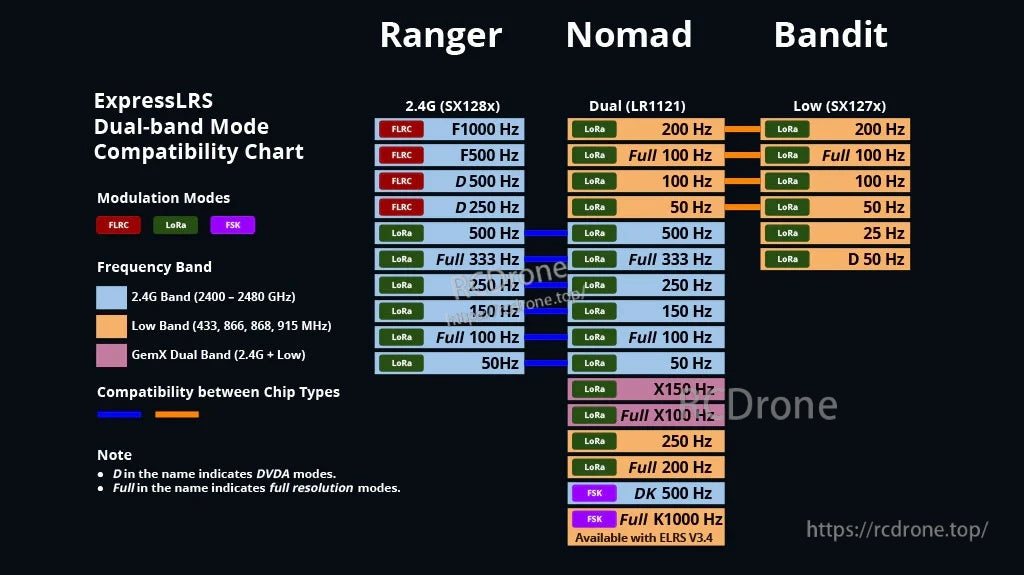

جدول توافق وضع Dual-band لـ ExpressLRS (كما هو موضح)
- أوضاع التعديل: FLRC، LoRa، FSK
- نطاق التردد: نطاق 2.4G (2400 - 2480 GHz)؛ النطاق المنخفض (433، 866، 868، 915 MHz)؛ GemX مزدوج النطاق (2.4G + منخفض)
- ملاحظة: D في الاسم تشير إلى أوضاع DVDA. Full في الاسم تشير إلى أوضاع الدقة الكاملة.
| وحدة | نوع الشريحة | معدلات / أوضاع الحزم المدرجة |
|---|---|---|
| رانجر | 2.4G (SX128x) | FLRC: F1000 هرتز، F500 هرتز، D500 هرتز، D250 هرتز؛ LoRa: 500 هرتز، كامل 333 هرتز، 250 هرتز، 150 هرتز، كامل 100 هرتز، 50 هرتز |
| Nomad | ثنائي (LR1121) | LoRa: 200 هرتز، كامل 100 هرتز، 100 هرتز، 50 هرتز، 500 هرتز، كامل 333 هرتز، 250 هرتز، 150 هرتز، كامل 100 هرتز، 50 هرتز، X150 هرتز، كامل X100 هرتز، 250 هرتز، كامل 200 هرتز؛ FSK: DK 500 هرتز، كامل K1000 هرتز؛ متوفر مع ELRS v3.4 |
| Bandit | منخفض (SX127x) | LoRa: 200 هرتز، كامل 100 هرتز، 100 هرتز، 50 هرتز، 25 هرتز، D 50 هرتز |
ما هو المضمن
- 1 × هوائي XR3 Nano متعدد الترددات تنوع مستقبل ExpressLRS
- 2 × هوائي T (إما 2.4GHz، 900MHz، أو مزدوج النطاق حسب الحزمة المختارة)
- 1 x سلك CRSF
- 3 x أنبوب قابل للتقلص حرارياً
- 1 x بطاقة دليل
تنزيلات
المنتجات المرتبطة (الأسماء فقط)
- مستقبل XR1 Nano متعدد الترددات ExpressLRS
- مستقبل XR2 Nano 2.4GHz ExpressLRS
- مستقبل XR4 Gemini Xrossband مزدوج النطاق ExpressLRS
- هوائي مزدوج النطاق T 2.4GHz / Sub-G 900MHz
- هوائي UFL 2.4GHz T 65mm/95mm لمستقبلات ELRS
- هوائي UFL 915/868MHz T & Y لمستقبلات سلسلة BR
تفاصيل
يجمع مستقبل RadioMaster XR3 Nano ExpressLRS المدمج بين دعم الترددات المتعددة وتنوع الهوائيات الحقيقي لروابط التحكم الموثوقة.

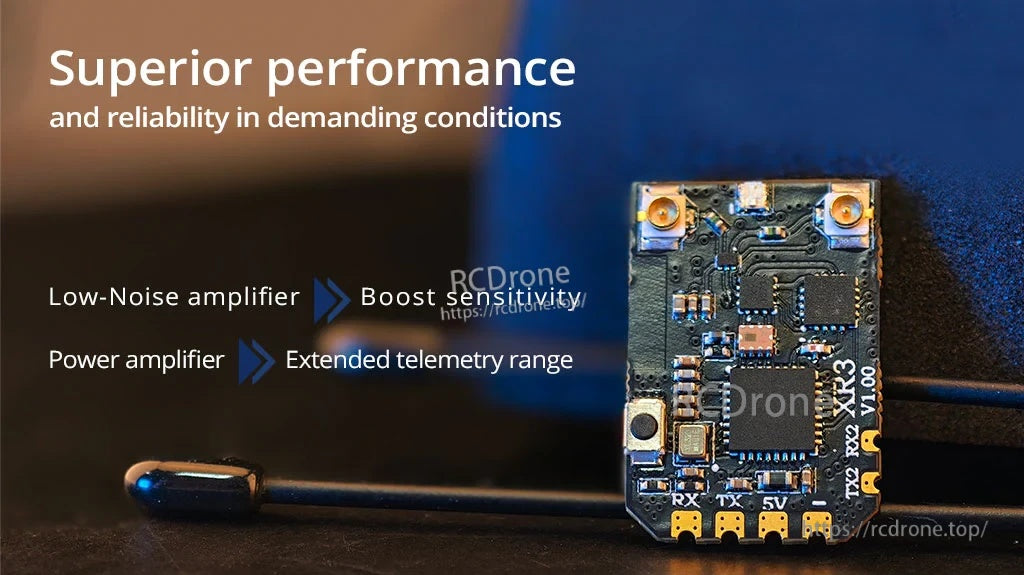

تصميم LNA/PA على متن الطائرة يساعد في تعزيز الحساسية بينما يدعم التليمتري عالي الطاقة للبيئات الطيران المتطلبة.
اختر حزمة هوائي T ثنائي النطاق 2.4GHz أو 900MHz أو مزدوج النطاق لتناسب متطلبات البناء والمنطقة الخاصة بك.
مبني على جهاز الإرسال والاستقبال Semtech LR1121، تدعم منصة XR3 التشغيل على نطاقات 2.4GHz أو Sub-G 900MHz.

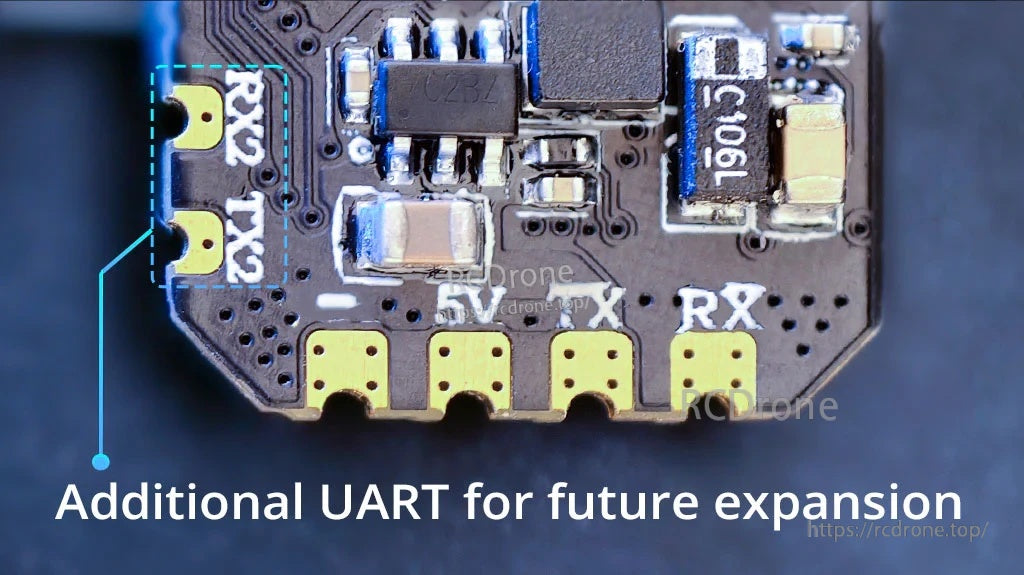

توفر وسادات TX2/RX2 الإضافية UART إضافي للتوسع المستقبلي مع الحفاظ على وسادات RX/TX/5V الرئيسية سهلة الوصول.
يساعد وزن المستقبل الخفيف للغاية في الحفاظ على كفاءة بناء FPV الصغيرة دون التضحية بميزات الاتصال.
