مجموعة إطار HGLRC Rekon Y6 بحجم 5 بوصة FPV من ألياف الكربون 3K وأذرع 5 مم، متوافق مع Analog/O3/O4/Moonlight

نظرة عامة

إطار HGLRC Rekon Y6 هو مجموعة إطار بحجم 5 بوصات متوافقة مع إعدادات VTX التناظرية / O3 / O4 / Moonlight Kit. تم تصميم تخطيط Y6 لزيادة مساحة المروحة بنسبة 50% مقارنةً بطائرة رباعية المراوح قياسية بحجم 5 بوصات، مما يساعد على دعم الكاميرات الرياضية كاملة الحجم مع الحفاظ على بناء مدمج. يتم وضع المراوح بعيدًا عن مجال رؤية الكاميرا الرياضية للحصول على لقطات أنظف.

الميزات الرئيسية

• متوافق مع النسخة التناظرية / النسخة HD O3 / النسخة HD O4 / النسخة HD Moonlight
• تخطيط Y6: زيادة بنسبة 50% في مساحة المروحة مقارنةً بـطائرة رباعية المراوح قياس 5 بوصات (لحمولة كاميرا أكشن كاملة الحجم مع الحفاظ على تصميم مدمج)
• تصميم موصل طاقة ثابت لتقليل عدم الاستقرار الناتج عن اهتزاز الموصل أثناء الطيران
• تركيب هوائي جانبي محجوز لوضع هوائي مرن؛ يدعم تركيب مستقبل مزدوج الهوائي للمساعدة في تقليل مناطق عدم وجود إشارة
• رؤية كاميرا غير محجوبة: المراوح مصممة لتجنب مجال رؤية كاميرا الأكشن
• يتضمن حامل GPS M100mini (GPS غير مشمول)
• يتضمن أجهزة منفذ ضبط المعلمات USB (محول Type-C / موصلات / كابل)

المواصفات

ما هو متضمن

• لوحة علوية 2 مم ×1
• لوحة وسطى 2 مم ×1
• لوحة سفلية 2 مم (لوحة القاعدة) ×1
• ذراع أمامي 5 مم ×2
• ذراع خلفي 5 مم ×1
• حامل تثبيت المحرك a 2 مم ×3
• حامل تثبيت المحرك b 2 مم ×3
• دعم لوحة سفلية 3 مم ×1
• وسادة حماية دعم اللوحة السفلية ×4
• حامل GoPro أسود من TPU ×1
• مقعد ثابت GPS أسود من TPU / حامل تثبيت GPS ×1
• قطع تثبيت مستقبل XT60+ سوداء من TPU ×1
• TPU أسود غطاء محاكي x1
• TPU أسود صورة محاكية نقل هوائي أحادي التركيب x1
• TPU أسود قاعدة تثبيت هوائي مستقبل القاع x1
• TPU أسود قاعدة تثبيت هوائي مستقبل جانبي / تركيب هوائي مستقبل جانبي x1
• TPU أسود غطاء O3 x1
• TPU أسود غطاء O4 x1
• TPU أسود قاعدة نقل صورة HD مزدوجة الهوائي / مقعد مزدوج الهوائي x1
• أحزمة بطارية Rekon 20 x 250 مم x2
• وسادة مضادة للانزلاق للبطارية / ملصق مضاد للانزلاق للبطارية x1
• عمود شبكة ألمنيوم M3 x 25 مم x4 (عمود ألمنيوم بنمط شبكي أسود)
• برغي سداسي الرأس نصف دائري M2 x 4 مم x31
• برغي سداسي الرأس نصف دائري M3 x 6 مم x4
• برغي سداسي الرأس نصف دائري M2 x 7 مم x4
• برغي سداسي الرأس نصف دائري M3 x 8 مم x3 (توزيع)
• برغي سداسي الرأس نصف دائري M3 x 10 مم x4
• برغي سداسي الرأس نصف دائري M3 x 14 مم x3
• برغي سداسي الرأس نصف دائري M3 x 22 مم x3
• برغي سداسي رأس كوب M2 x 10 مم x5
• برغي سداسي رأس غاطس M2 x 10 مم x7
• برغي سداسي رأس دائري M2 x 3 مم x5
• برغي سداسي رأس دائري M2 x 5 مم x5
• برغي سداسي رأس دائري مسطح M5 x 20 مم x1
• صمولة سداسية M2 x2
• صمولة ذاتية القفل مضادة للفك M2 x5
• صمولة ذاتية القفل مضادة للفك M5 x1 (حمراء)
• محول ذكر نوع-C x1
• أنثى نوع-C x1 (منفذ ضبط إطار Y6 موصل أنثى نوع-C)
• خط الاتصال لمنفذ ضبط المعلمات x1
• SH1 مزدوج النهاية.0-4P، 11" 0.08" x1
• رباط كابل 2 x 120 مم x3
• أنبوب سلك x6
• بطاقة تعليمات رمز الاستجابة السريعة العالمية x1

الأجزاء الموصى بها (غير مشمولة)

• وحدة التحكم في الطيران: SPECTER F722 40A 4S-6S 6 في 1 AIO
• المحرك: 2004 1800 KV
• الكاميرا: 19 x 19 مم / 20 x 20 مم
• المروحة: 5 بوصات
• البطارية: 18650 6S 1P 3000 مللي أمبير

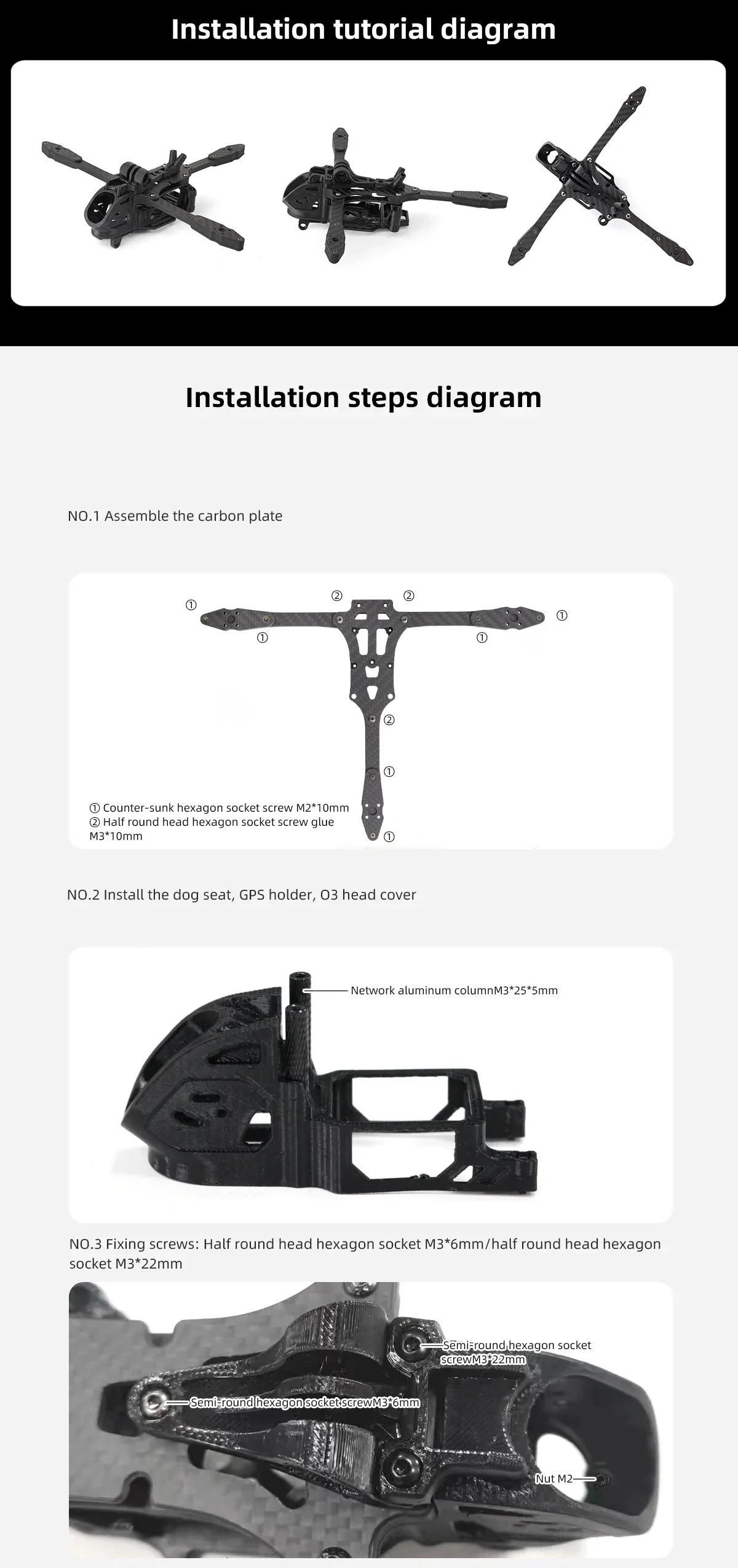

ملاحظات التثبيت

• تستخدم مجموعة لوحة الكربون: برغي سداسي مغمور M2 x 10 مم؛ برغي سداسي الرأس نصف الدائري M3 x 10 مم
• قم بتثبيت مقعد الكلب / حامل GPS / غطاء رأس O3 باستخدام عمود الألمنيوم الشبكي M3 x 25 x 5 مم
• مثال على المسامير الموضحة أثناء التجميع: برغي سداسي الرأس نصف الدائري M3 x 6 مم، برغي سداسي الرأس نصف الدائري M3 x 22 مم، صمولة M2
• حامل مستقبل XT60+ يستخدم عمود الألمنيوم الشبكي M3 x 25 x 5 مم؛ مثال تثبيت لوحة الكربون يستخدم برغي سداسي الجوانب شبه دائري M3 x 14 مم

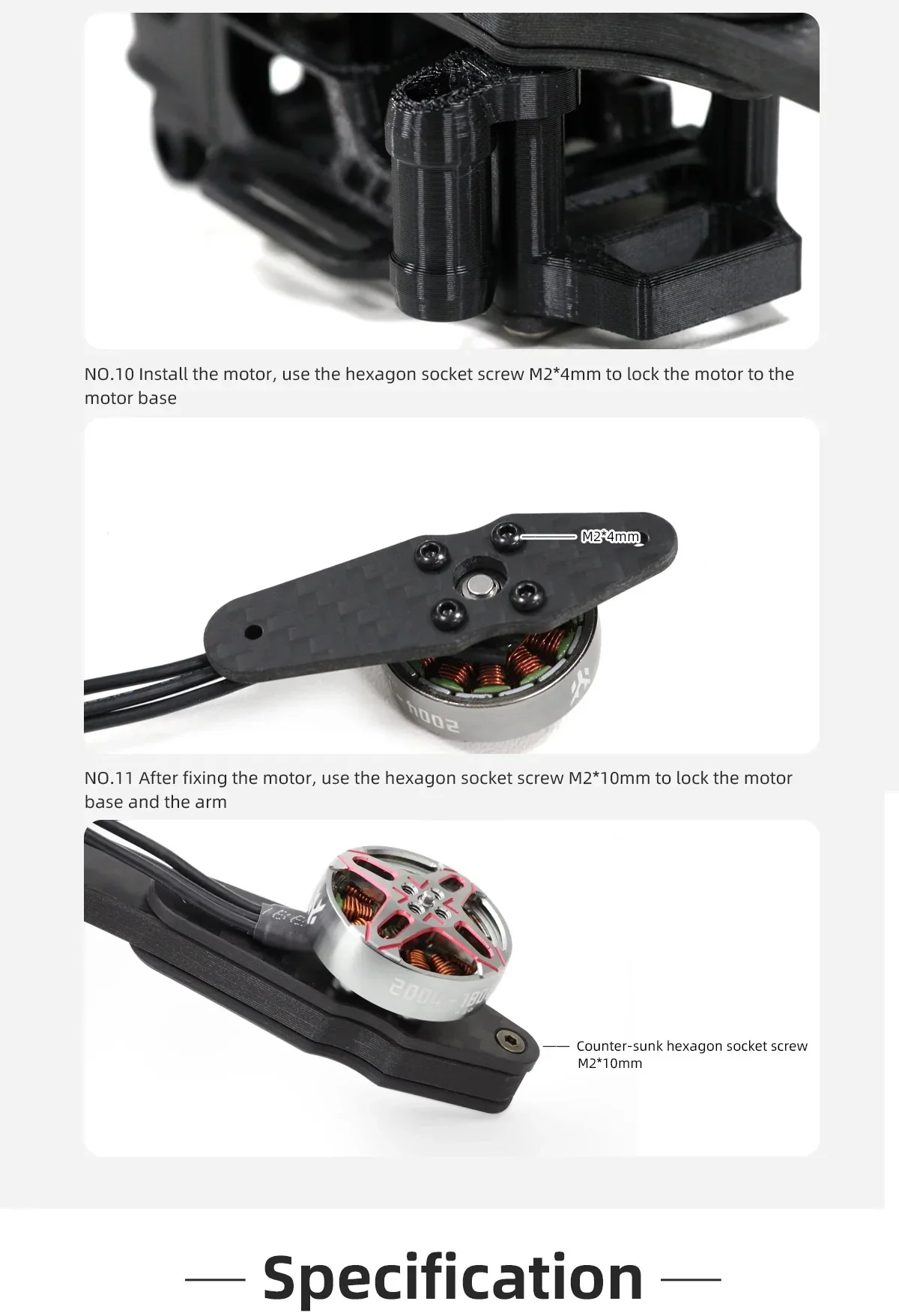

• أمثلة تركيب المحرك: برغي سداسي الجوانب M2 x 4 مم؛ برغي سداسي الجوانب مغمور M2 x 10 مم

للدعم قبل البيع أو الدعم في البناء، اتصل بـ support@rcdrone.top or زر https://rcdrone.top/.

التفاصيل

تم تصميم Rekon Y6 حول تخطيط Y6 المدمج، ويدعم أنظمة الفيديو المتعددة - التناظرية، DJI O3/O4، أو Moonlight - باستخدام الأجزاء المضمنة من TPU.

تساعد خطوات التجميع وإشارات الأجهزة في تسريع عملية البناء والحفاظ على توازن الكومة والتركيبات.

نقاط التركيب العملية للطاقة، والهوائيات، وضبط USB تحافظ على الأسلاك مرتبة وتقلل من الحركة أثناء الطيران.

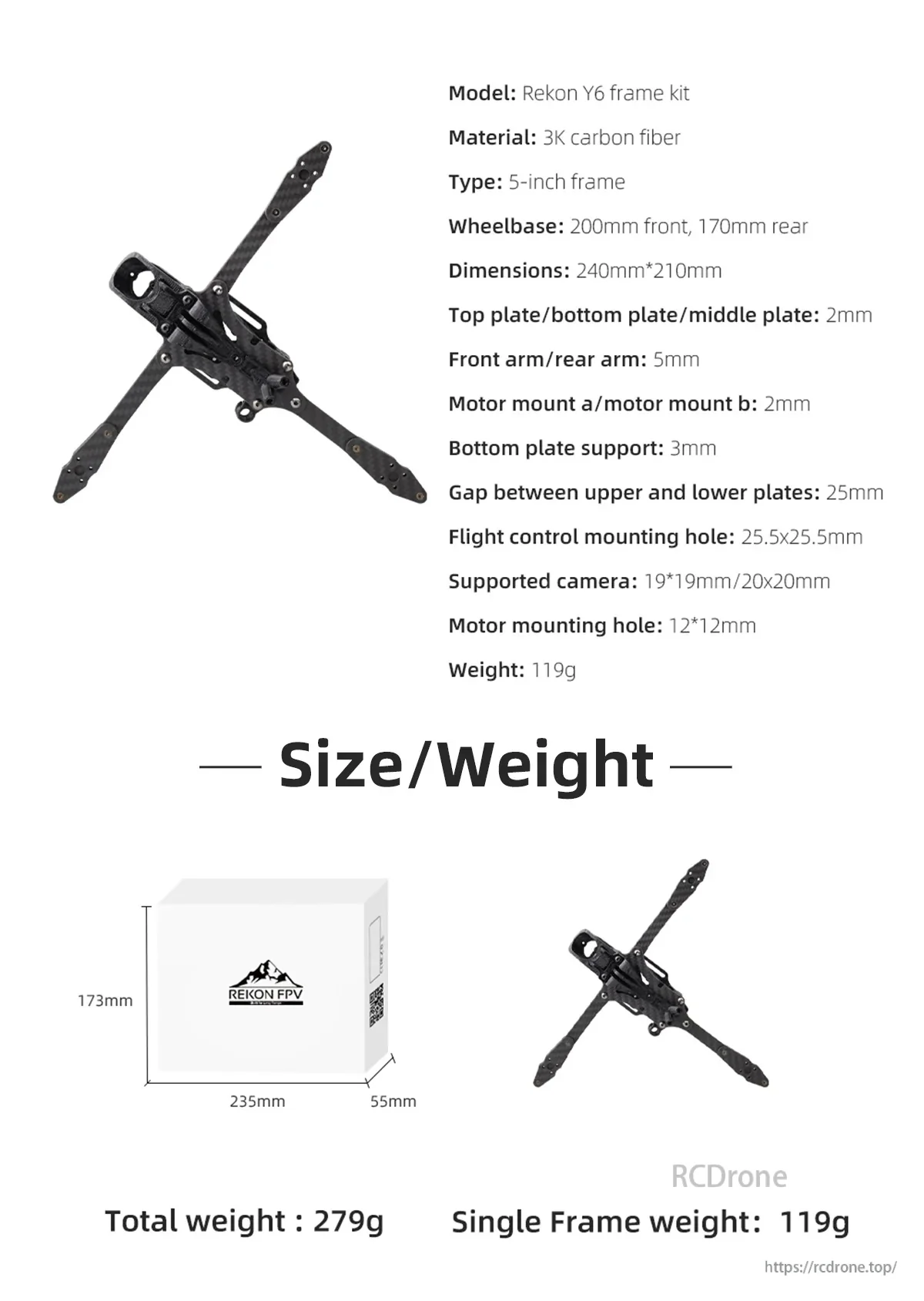

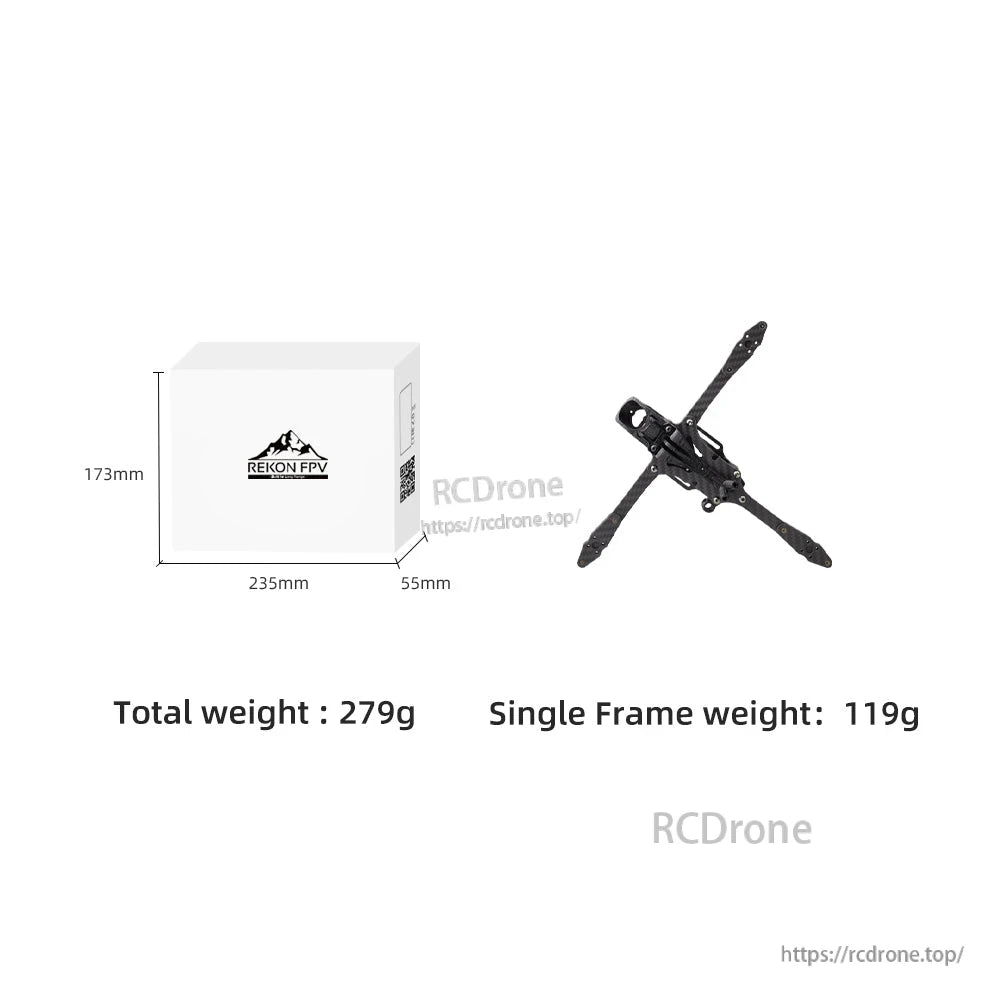

تم إدراج الأبعاد الرئيسية والأوزان للتخطيط السريع حول المحركات، وحجم الكومة، ووزن البناء الكلي.
