نقل الصور الرقمية SIYI HM30 طويل المدى عالي الدقة - 30KM 1080p 60fps 150ms SBUS PWM Mavlink نظام القياس عن بعد OSD FPV

نقل الصور الرقمية SIYI HM30 طويل المدى عالي الدقة - 30KM 1080p 60fps 150ms SBUS PWM Mavlink نظام القياس عن بعد OSD FPV

SIYI

سعر عادي $309.00 USD
سعر عادي سعر البيع $309.00 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.

22 orders in last 90 days

كومبو

المستودع: الصين/الولايات المتحدة الأمريكية/أوروبا، يمكن التسليم إلى جميع البلدان، بما في ذلك الضرائب.

شحن مجاني: 10-20 يومًا للوصول.

Express Shipping: 5-8 days;

التوصيل السريع: 6-14 يومًا للوصول.

عرض التفاصيل الكاملة



مواصفات نقل الصور الرقمية طويلة المدى SIYI HM30 عالية الدقة بالكامل

أقصى نطاق للإرسال

30 كم

(بدون عائق، خالي من التداخل)

القنوات

16 قناة اتصال

وحدات التحكم في الطيران المتوافقة مع Datalink

PX4 / ArduPilot وحدات التحكم في الطيران مفتوحة المصدر:

SIYI N7، إلخ.


وحدات التحكم في الطيران مفتوحة المصدر من INAV

GCS المتوافق مع دفق الفيديو (Android)

تطبيقات مصنع SIYI:

سييي FPV


GCS مفتوح المصدر:

QgroundControl

مخطط المهمة

GCS المتوافق مع دفق الفيديو (Windows)

GCS مفتوحة المصدر:

QGroundControl

مخطط المهمة (H264 فقط)

الوحدة الأرضية
الشاشة

شاشة OLED مقاس 0.96 بوصة

نوع البطارية المتوافق

بطاريات الإصدار السريع من السلسلة NP-F550 / F750 / F950

(تأتي مجموعة HM30 fly more مع بطارية NP-750 سريعة التحرير)

بروتوكول الشحن السريع

PD 30 واط

كسب الهوائي

هوائي Omni القياسي: 5 ديسيبل

هوائي قياسي طويل المدى: 11 ديسيبل

(اختياري) هوائي المصاصة: 5 ديسيبل

الواجهة والمنافذ

إدخال إشارة S.Bus / PPM RC: RC (GH1.25 4-pin)

إخراج رابط البيانات: UART (GH1.25 4-pin)

منفذ إيثرنت: LAN (GH1.25 4-pin)

مخرج الطاقة: VCC (GH1.25 4-pin، بدون دلو)

اتصال رابط بيانات GCS: النوع C

ترقية البرنامج الثابت: النوع-C

الشحن: النوع C

مدخل الطاقة: PWR (XT30)

موصل ترايبود: فتحة برغي 1/4 بوصة

أبعاد المنتج (باستثناء البطارية والهوائيات)

109 × 61 × 28 ملم

أبعاد المنتج (باستثناء البطارية والهوائيات)

132 جرام

مستوى مقاوم للماء

IP53

درجة حرارة العمل

-10 ~ 50 درجة مئوية

وحدة الهواء
مخرج الإشارة

16 قناة لـ S.Bus

5 قنوات PWM

الواجهة والمنافذ

مخرج إشارة S.Bus RC: مخرج S.Bus (GH1.25 3-Pin)

رابط البيانات (إلى FC): UART (GH1.25 4-Pin)

قناة PWM من 1 إلى 5: PWM (GH1.25 6-Pin)

إدخال الفيديو / اتصال الشبكة: LAN (GH1.25 8-Pin)

ترقية البرامج الثابتة: النوع-C

كسب الهوائي

الهوائي الشامل: 5 ديسيبل (قياسي)

هوائي لوليبوب: 5 ديسيبل (اختياري)

جهد العمل

وحدة الهواء HM30:

3S ~ 6S / 12.6 ~ 25.2 فولت


وحدة الطاقة من 4S إلى 18S (اختياري):

16.8 ~ 75.6 فولت

استهلاك الطاقة

وحدة الهواء HM30:

- المتوسط: 2.8 وات

- القمة: 12 واط


 وحدة الهواء HM30 + وحدة الطاقة من 4S إلى 18S:

- المتوسط: 3.2 واط

- القمة: 12 واط

الأبعاد (باستثناء الهوائي)

70 × 55 × 16 مم (المروحة متضمنة)

الوزن (باستثناء الهوائي)

وحدة الهواء HM30:

74 جم


وحدة الهواء HM30 + وحدة الطاقة من 4S إلى 18S:

109 جرام

درجة حرارة العمل

-10 ~ 50 درجة مئوية

كاميرا R1M للتسجيل FPV (اختيارية، معبأة بمجموعتي HM30)
منفذ إخراج الفيديو

إيثرنت

مستشعر الصورة

1/2.9 بوصة، 2 ميجابكسل

مجال الرؤية

قطري: 90°

أفقي: 80 درجة

جهد العمل

12 فولت

استهلاك الطاقة

2.5 واط

دقة تسجيل الفيديو

1080 بكسل (1920*1080) بمعدل 30 إطارًا في الثانية

720 بكسل (1280*720) بمعدل 30 إطارًا في الثانية

تسجيل معدل البت

12 ميجابت في الثانية

تنسيق تسجيل الفيديو

MP4

نوع بطاقة TF / SD المدعومة

MicroSD Class10

أقل من 32 جيجابايت

تنسيق تخزين الملفات

فات32

الأبعاد

42 × 42 × 25 ملم

الوزن

23 جم

درجة حرارة العمل

-10 درجة مئوية ~ 50 درجة مئوية

محول إدخال HDMI لوحدة الهواء (اختياري، مزود بمجموعة MK32 / MK15 HDMI)
إدخال الفيديو

مايكرو اتش دي ام اي

إخراج الفيديو

إيثرنت

جهد العمل

12 فولت

استهلاك الطاقة

دقة تسجيل الفيديو

1080 بكسل (1920 × 1080) بمعدل 30 إطارًا في الثانية

720 بكسل (1080 × 720) بمعدل 30 إطارًا في الثانية

تخزين الفيديو

12 ميجابت في الثانية (ترميز H265)

تنسيق تخزين الملفات

فات32

تنسيق تسجيل الفيديو

ح265

نوع بطاقة TF / SD المدعومة

MicroSD Class10، أقل من 32 جيجابايت

الأبعاد

42*41*11 ملم

الوزن

26 جرام

درجة حرارة العمل

-10 درجة مئوية ~ 50 درجة مئوية

محول إخراج إيثرنت إلى HDMI (اختياري)
منفذ إدخال الفيديو

إيثرنت

منفذ إخراج الفيديو

مايكرو اتش دي ام اي

جهد العمل

8.4 ~ 25.2 فولت

استهلاك الطاقة

المتوسط: 1.5 واط

القمة: 5 واط

دقة تسجيل الفيديو

1080 بكسل (1920*1080) بمعدل 30 إطارًا في الثانية

720 بكسل (1280*720) بمعدل 30 إطارًا في الثانية

معدل البت لتسجيل الفيديو

12 ميجابت في الثانية

نظام الملفات المدعوم

FAT32

الدهون الزائدة

تنسيق الفيديو

MP4

نوع بطاقة TF / SD المدعومة

بطاقة Micro-SD فئة 10، بحد أقصى 128 جيجابايت

أبعاد المنتج

42 × 37 × 13 ملم

وزن المنتج

25 جم

درجة حرارة العمل

-10 ~ 50 درجة مئوية

محول إيثرنت إلى HDMI (اختياري)
منفذ إدخال الفيديو

إيثرنت

منفذ إخراج الفيديو

مايكرو اتش دي ام اي

جهد العمل

8.4 ~ 25.2 فولت

استهلاك الطاقة

المتوسط: 1.5 واط

القمة: 5 ث

دقة تسجيل الفيديو

1080 بكسل (1920*1080) بمعدل 30 إطارًا في الثانية

720 بكسل (1280*720) بمعدل 30 إطارًا في الثانية

معدل البت لتسجيل الفيديو

12 ميجابت في الثانية (برنامج ترميز H265)

نظام الملفات المدعوم

فات32

الدهون الزائدة

تنسيق تسجيل الفيديو

MP4

نوع بطاقة TF / SD المدعومة

MicroSD Class10، بحد أقصى 128 جيجابايت

الأبعاد

42 × 37 × 13 ملم

الوزن

25 جرام

درجة حرارة العمل

-10 ~ 55 درجة مئوية



وصف SIYI HM30

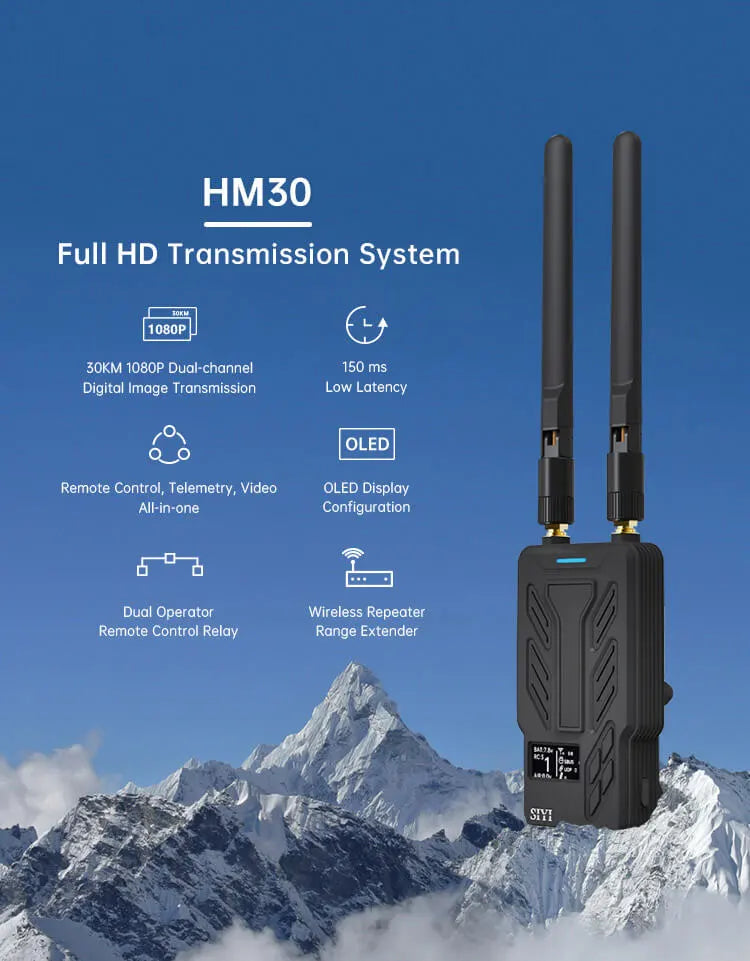

Long-range 1080p video transmission system with low latency and dual-channel capabilities.

يوفر نظام النقل SIYI HM30 Full HD نقل فيديو طويل المدى بدقة 1080 بكسل يصل إلى 30 كيلومترًا، مع زمن وصول منخفض وإمكانيات ثنائية القناة للمراقبة في الوقت الفعلي.

Wireless image transmission system for full HD video streaming up to 15/30 km with smart frequency adaptation.

يوفر نظام نقل الصور اللاسلكي SIYI HM30 بث فيديو عالي الدقة ثنائي القناة مع نطاق يصل إلى 15 كم باستخدام هوائيات شاملة قياسية ومدى يصل إلى 30 كم باستخدام هوائيات اتجاهية. يدمج هذا الرابط الشامل جهاز التحكم عن بعد، ورابط البيانات، وبث الفيديو، ويتميز بتكيف ذكي للتردد لتحقيق الأداء الأمثل.

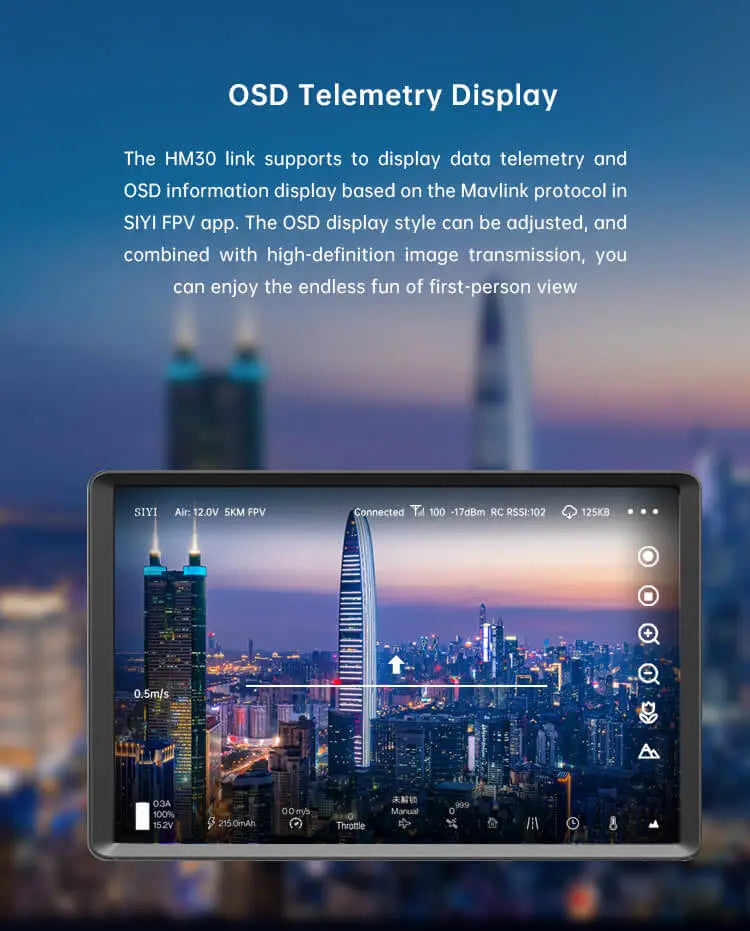

Real-time telemetry and OSD display with Mavlink protocol, adjustable styles, and HD image transmission on the SIYI FPV app.

استمتع بالقياس عن بعد في الوقت الفعلي وعرض معلومات OSD مع توافق بروتوكول Mavlink الخاص بـ SIYI HM30 وأنماط OSD القابلة للتعديل ونقل الصور عالي الوضوح في تطبيق SIYI FPV.

Dual operator

تمكن ميزة "المشغل المزدوج" في SIYI HM30 وحدتين أرضيتين من إنشاء روابط في وقت واحد مع نفس الوحدة الجوية، مما يسمح لوحدة أرضية واحدة بالتحكم في موقف طيران الطائرة بدون طيار وأخرى للتحكم في الكاميرا ذات المحورين أو الحمولات الأخرى. في وضع المشغل المزدوج، يمكن لكل وحدة أرضية عرض الصور من نفس مصادر الكاميرا أو من مصادر مختلفة.

Remote-Control Relay

نقدم لكم ميزة "مرحل التحكم عن بعد" في HM30، المصممة للخدمات اللوجستية للطائرات بدون طيار بعيدة المدى. تتيح هذه التقنية التحكم الأرضي المزدوج لوحدة هوائية واحدة، مما يضاعف مسافة الإرسال للأنظمة القياسية. وتشمل التطبيقات فحص خط الرحلات البحرية، والتوزيع غير المأهول، والخدمات اللوجستية.للاستفادة من وظيفة "المشغل المزدوج" هذه، يجب شراء مجموعة مكرر بشكل منفصل.

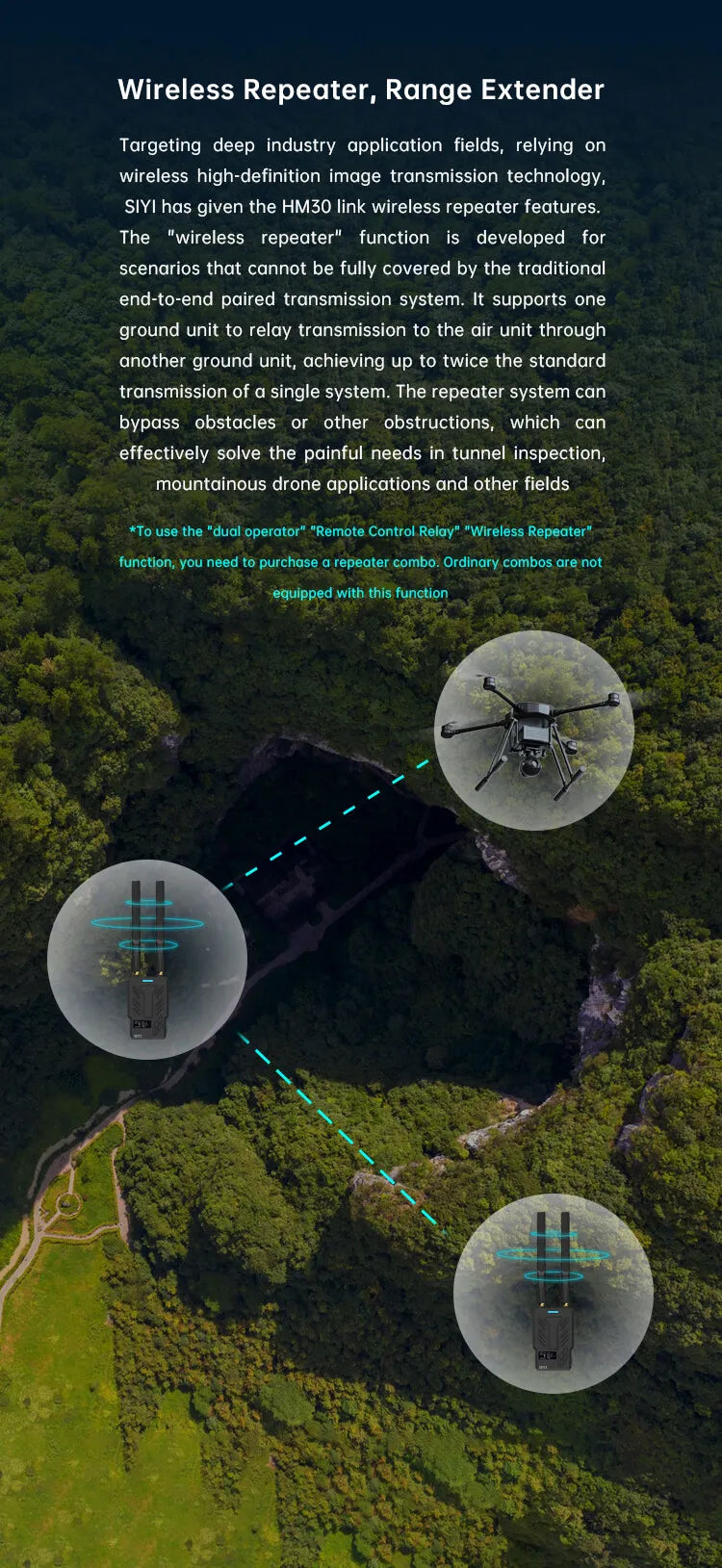

Wireless repeater technology doubles transmission range, overcomes obstacles for ground-to-air signal relaying.

يوفر المكرر اللاسلكي SIYI HM30، باستخدام تقنية نقل الصور عالية الوضوح، وظيفة "مكرر لاسلكي" تمكن الوحدات الأرضية من نقل الإشارات إلى الوحدات الهوائية من خلال الوحدات الأرضية الأخرى، مما يضاعف نطاق الإرسال القياسي بشكل فعال ويتغلب على العوائق . تحل هذه الميزة نقاط الضعف الشائعة في تطبيقات مثل فحص الأنفاق وعمليات الطائرات بدون طيار الجبلية.

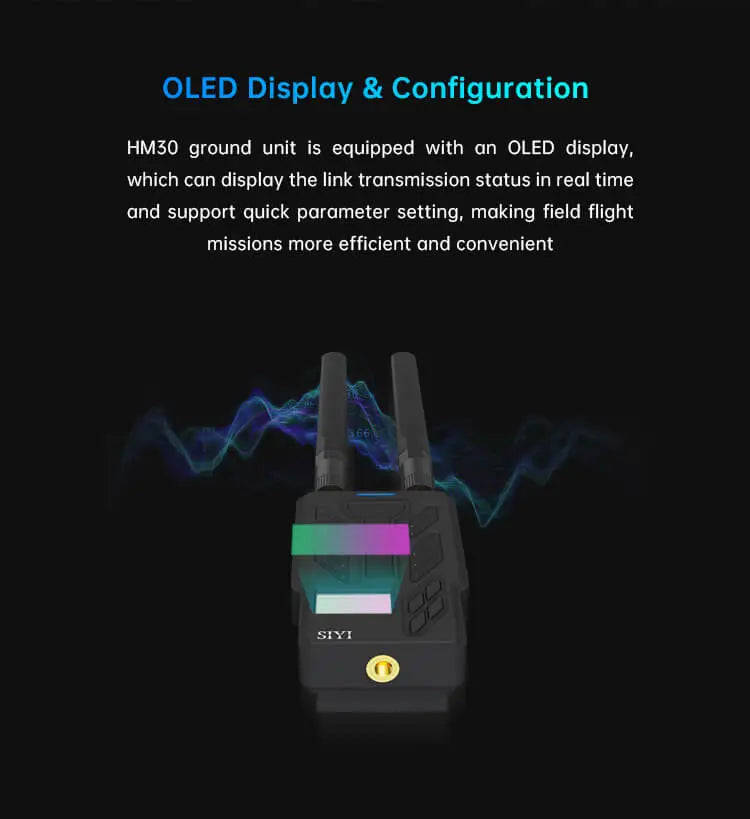

Real-time transmission status display on HM30 ground unit for quick settings and efficient missions.

تعرض الوحدة الأرضية HM30، المزودة بشاشة OLED، حالة الإرسال في الوقت الفعلي، مما يسمح بالإعدادات السريعة والتنفيذ الفعال للمهمة الميدانية.

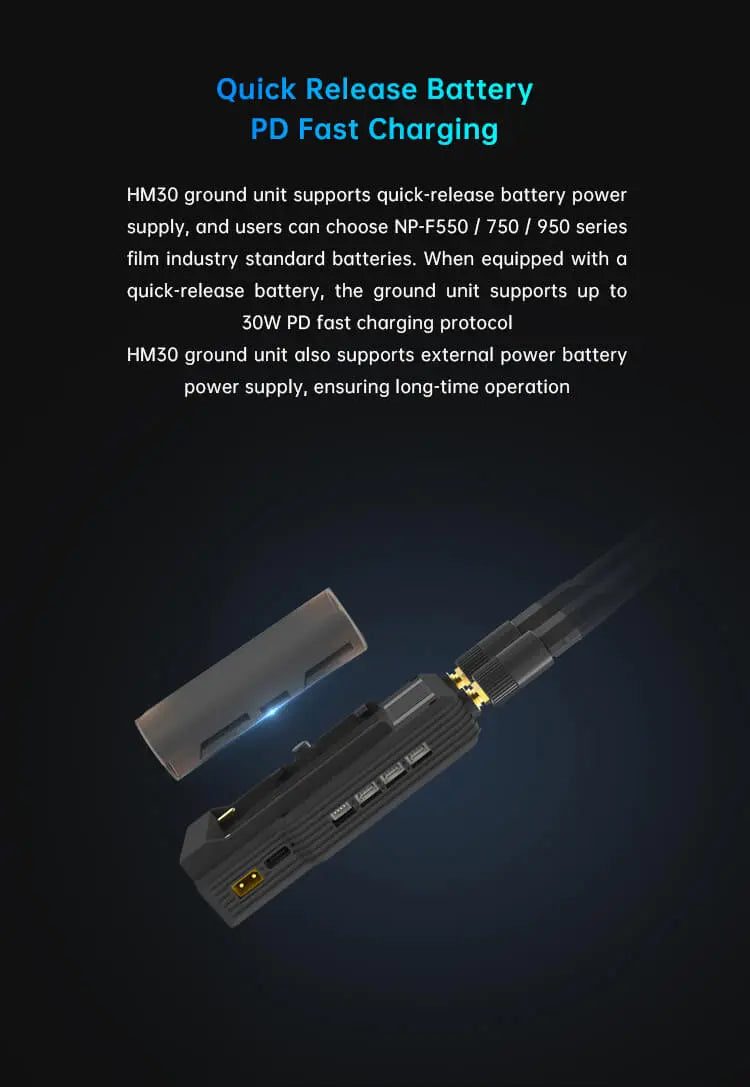

Seamless battery compatibility for film industry standards with quick-release design and fast charging.

يتيح دعم البطارية سريعة التحرير توافقًا سلسًا مع معايير صناعة الأفلام من سلسلة NP-F5SO/750/950، مع إمكانات شحن سريع تصل إلى 30 وات PD عند تجهيزها. بالإضافة إلى ذلك، تدعم الوحدة الأرضية أيضًا إمداد بطارية الطاقة الخارجية والتشغيل لفترة طويلة.

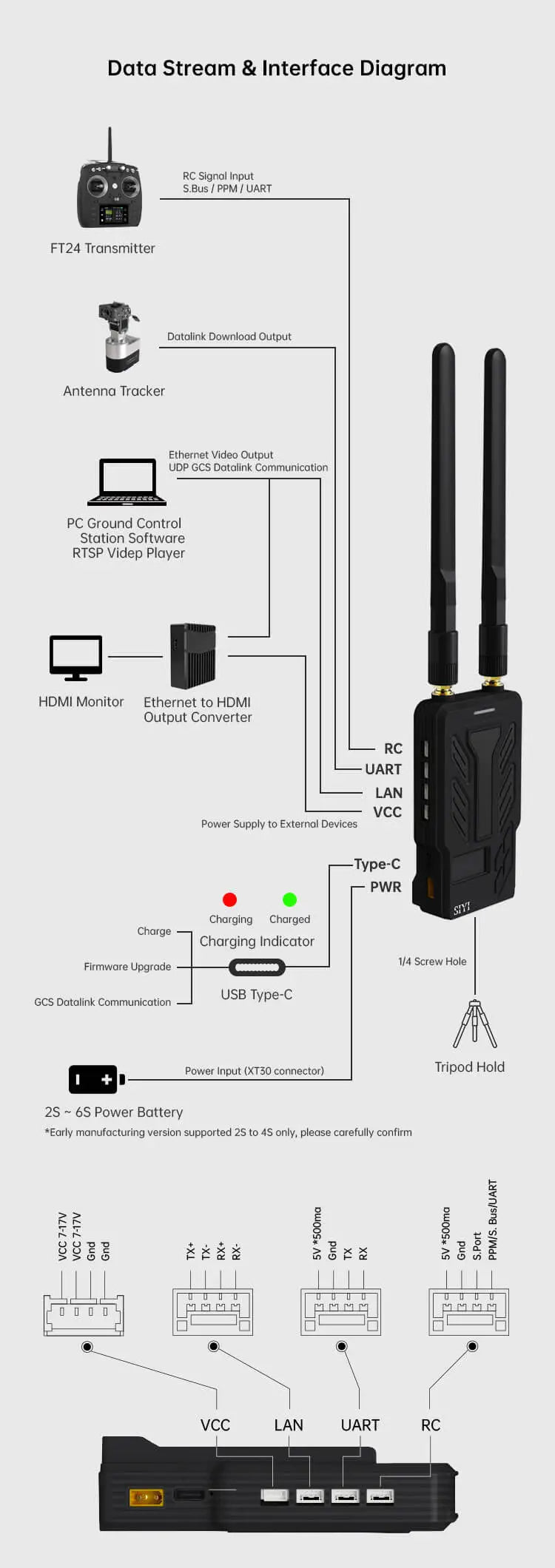

Long-range digital image transmission system for transmitting high-definition video up to 30km with low latency.

يتميز نظام نقل الصور الرقمية SIYI HM30 Full HD بنطاق نقل طويل المدى يصل إلى 30 كم، ويدعم دقة 1080 بكسل بمعدل 60 إطارًا في الثانية مع زمن وصول يبلغ 150 مللي ثانية. وهو يوفر القياس عن بعد لـ Mavlink وOSD، بالإضافة إلى إمكانيات نظام FPV.

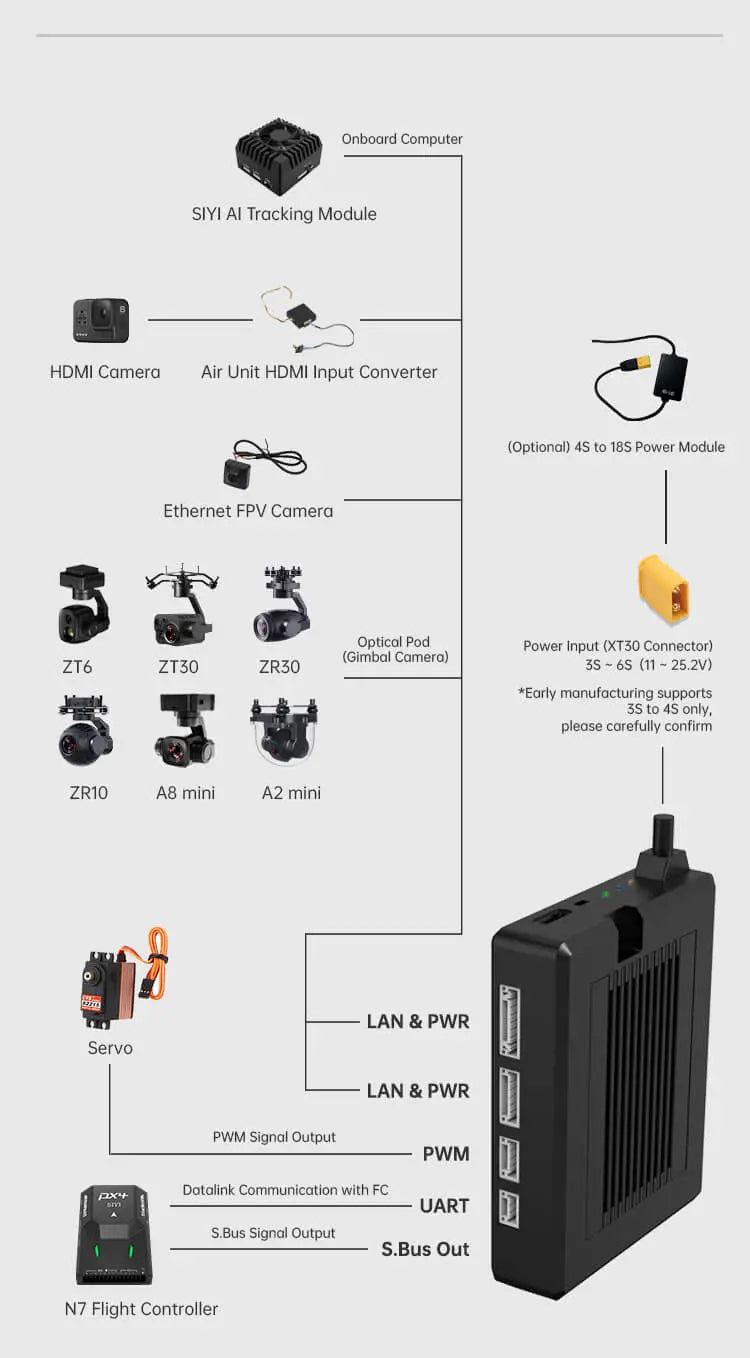

SIYI HM30 system components: onboard computer, camera, converters, power module, and more.

يشتمل نظام SIYI HM30 على كمبيوتر داخلي، ووحدة تتبع Al، وكاميرا HDMI، ومحول إدخال HDMI لوحدة الهواء (اختياري)، ووحدة طاقة، وكاميرا Ethernet FPV، ومدخل طاقة الجراب البصري (موصل XTSO)، وكاميرا ذات محورين، و يدعم مدخلات الجهد المختلفة (11.25 فولت إلى 35 فولت). قد يدعم التصنيع المبكر ما يصل إلى 45 فولت فقط، يرجى التأكيد. يتميز النظام أيضًا بـ mini A2 LAN & PWR، وmini A8 LAN & PWR، ومخرج إشارة PWM، واتصال Dalalink مع مخرج إشارة FC UART SBus.

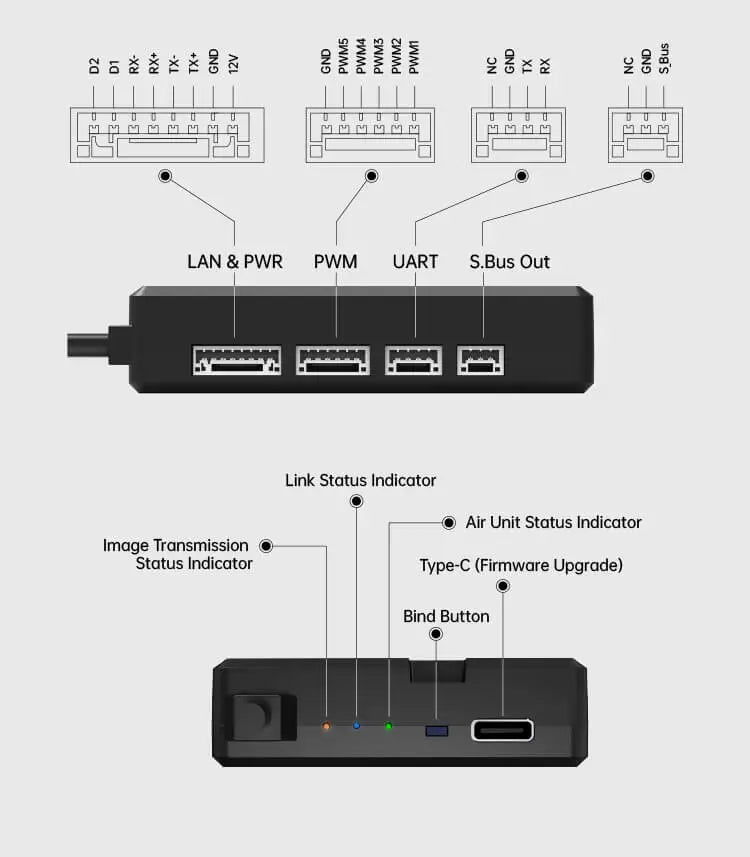

HD video transmission system for long-range FPV flights, with high-definition display and real-time telemetry.

نظام نقل الصور الرقمية عالي الدقة طويل المدى بمدى يصل إلى 30 كم، ودقة 1080 بكسل بمعدل 60 إطارًا في الثانية، ووقت استجابة يبلغ 150 مللي ثانية، ويتميز بقدرات القياس عن بعد SBUS PWM Mavlink، وOSD، وFPV.

Long-range digital imaging system for FPV and telemetry, transmitting full HD video up to 30km.

إليك ملخصًا لمنتج SIYI HM30: إنه نظام نقل صور رقمية عالي الدقة طويل المدى بمدى يصل إلى 30 كم، ويدعم 1080 بكسل بمعدل 60 إطارًا في الثانية وزمن الوصول 150 مللي ثانية. يأتي النظام في حزم ومجموعات مختلفة، بما في ذلك المجموعات القياسية، والوحدات الأرضية، والوحدات الهوائية، ووحدات التسجيل، والمزيد.

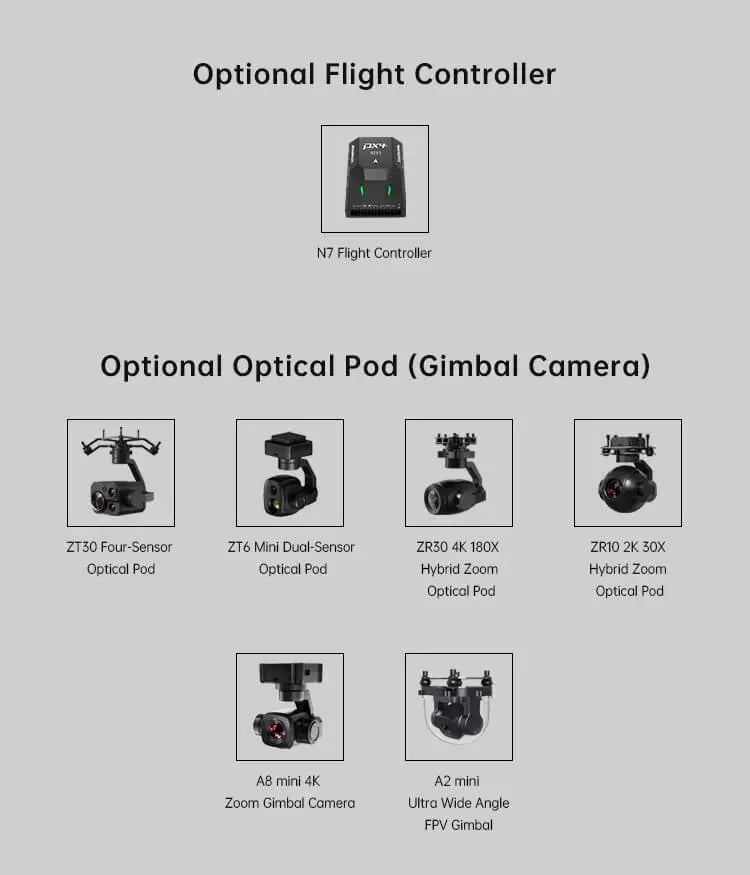

High-definition video transmission system for aerial applications.

يوفر نظام نقل الصور الرقمية SIYI HM30 نقل فيديو عالي الدقة طويل المدى بدقة 1080 بكسل و60 إطارًا في الثانية مع زمن وصول يبلغ 150 مللي ثانية. ويتميز بقياس SBUS/PWM/Mavlink عن بعد وOSD لتحسين التحكم في الطيران ومراقبته.

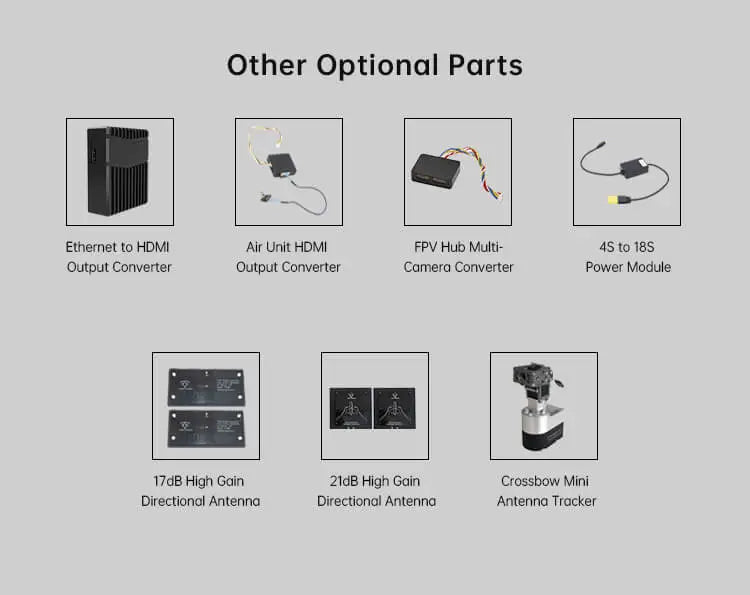

Long-range full HD digital image transmission system for remote video monitoring.

يتميز نظام SIYI HM30 بنقل صور رقمية عالي الدقة طويل المدى بدقة 1080 بكسل بمعدل 60 إطارًا في الثانية، ويتضمن أجزاء اختيارية أخرى مثل وحدة الهواء Ethernet إلى HDMI، ومحول متعدد المخرجات، ووحدة الطاقة، وكسب عالي الهوائي، ومتعقب الهوائي الاتجاهي.
