Flysky INr8-8D مستقبل RC مقاوم للماء 2.4GHz 8 قنوات AFHDS 3 مع تحكم LED لسلسلة Noble NB4
Flysky INr8-8D مستقبل RC مقاوم للماء 2.4GHz 8 قنوات AFHDS 3 مع تحكم LED لسلسلة Noble NB4
FlySky
تعذر تحميل توفر الالتقاط
نظرة عامة

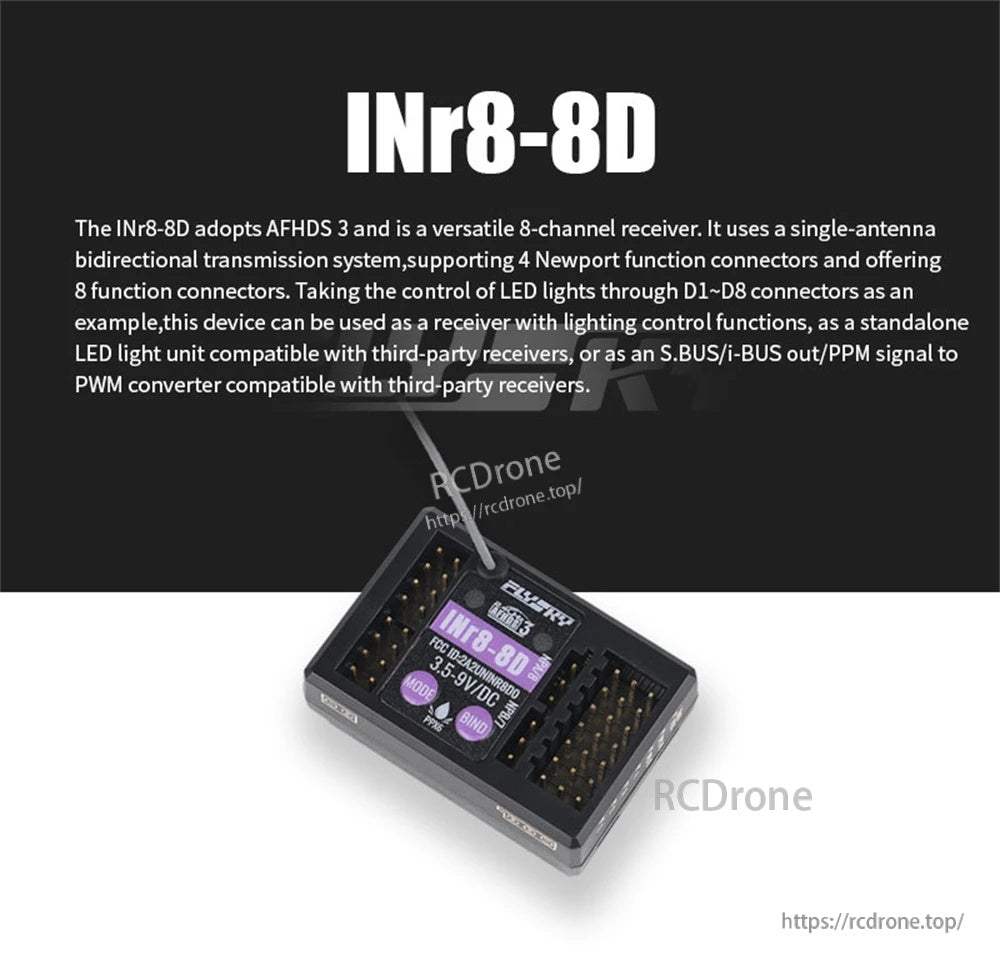

جهاز Flysky INr8-8D هو مستقبل RC بقناة 8 يعمل بتردد 2.4GHz باستخدام بروتوكول AFHDS 3، ويتميز بالتحكم في الإضاءة المدمج عبر مخرجات D1–D8. يستخدم نظام إرسال ثنائي الاتجاه مع هوائي واحد ويدعم 4 موصلات وظائف Newport بالإضافة إلى 8 موصلات وظائف.
باستخدام موصلات D1–D8 كمثال، يمكن استخدام INr8-8D كمستقبل مع وظائف التحكم في الإضاءة، أو كوحدة إضاءة LED مستقلة متوافقة مع المستقبلات من طرف ثالث، أو كمحول إشارة S.BUS/i-BUS out/PPM إلى PWM متوافق مع المستقبلات من طرف ثالث.
الميزات الرئيسية
- بروتوكول AFHDS 3، 2.4GHz ISM band
- 8 قنوات PWM
- نظام إرسال ثنائي الاتجاه مع هوائي واحد
- مخرجات التحكم في الإضاءة المدمجة D1–D8
- يدعم 4 موصلات وظائف نيو بورت و 8 موصلات وظائف
- مخرجات بيانات متعددة: PWM / PPM / i-BUS2 / S.BUS / i-BUS
- تحديث البرنامج الثابت مدعوم

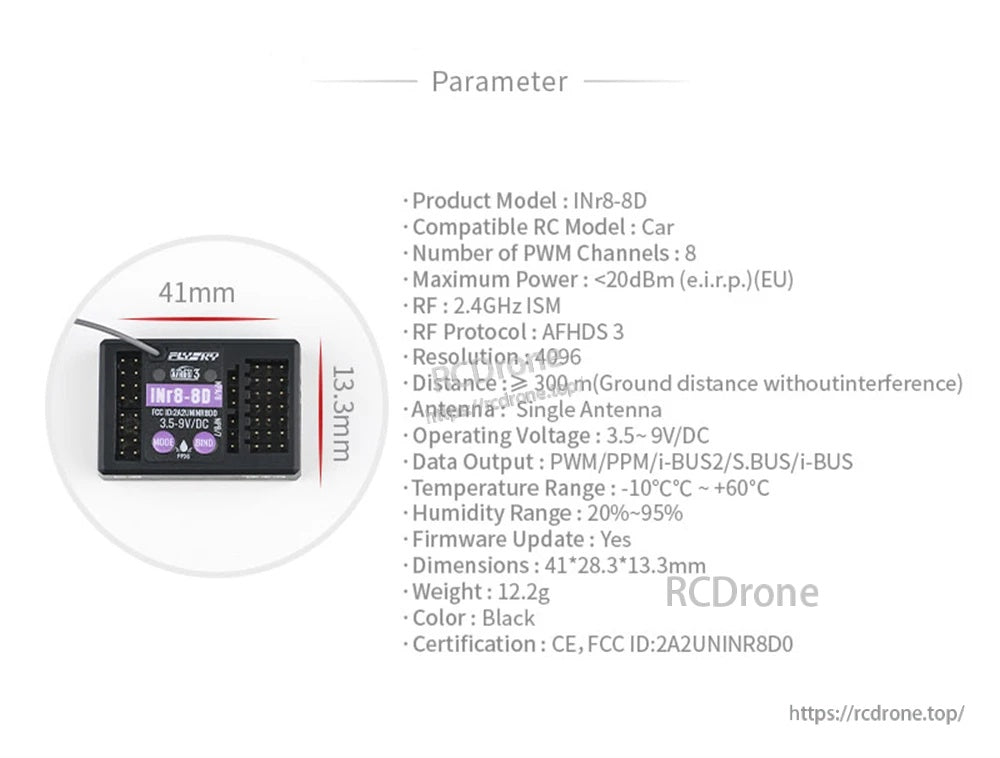

المواصفات
| العلامة التجارية | Flysky |
| نموذج المنتج | INr8-8D |
| RF | 2.4GHz ISM |
| بروتوكول RF | AFHDS 3 |
| عدد قنوات PWM | 8 |
| الدقة | 4096 |
| المسافة | >= 300 م (المسافة الأرضية بدون تداخل) |
| الهوائي | هوائي واحد |
| جهد التشغيل | 3.5–9 فولت تيار مستمر |
| الطاقة القصوى | < 20 ديسيبل (EU) |
| مخرج البيانات | PWM / PPM / i-BUS2 / S.BUS / i-BUS |
| أجهزة الإرسال المتوافقة | سلسلة Noble NB4 وأجهزة الإرسال الأخرى التي تدعم بروتوكول AFHDS 3 (تعديل وظيفة الإضاءة متوافق حاليًا فقط مع جهاز الإرسال من سلسلة Noble NB4) |
| توافق الوضع 2/الوضع 3 | مستقبلات FGr8B وغيرها من مستقبلات بروتوكول AFHDS 3؛ FS-SR8 وغيرها من مستقبلات بروتوكول ANT؛ مستقبلات أخرى غير Flysky مع موصلات إشارة S.BUS |
| نموذج RC المتوافق | سيارة |
| نطاق درجة الحرارة | -10°C إلى +60°C |
| نطاق الرطوبة | 20%–95% |
| تحديث البرنامج الثابت | نعم |
| الأبعاد | 41 × 28.3 × 13.3 مم |
| الوزن | 12.2 جرام |
| اللون | أسود |
| الشهادة | CE |
| رقم تعريف FCC | 2A2UNINR8D0 |
مخطط الموصل / مخرج الإضاءة (D1–D8)
- D1: ضوء إشارة الانعطاف الأيسر
- D2: ضوء إشارة الانعطاف الأيمن
- D3: ضوء التشغيل النهاري
- D4: المصباح الأمامي
- D5: ضوء الفرامل
- D6: ضوء الرجوع
- D7: ضوء محيطي
- D8: ضوء الضباب
ما هو متضمن
- جهاز استقبال Flysky INr8-8D
- حزام BVD (حزام كشف جهد البطارية)
- دليل مطبوع
- بطاقة شهادة مؤهلة (QC01)
- أوراق ملصقات
التطبيقات
- بناء سيارات RC تتطلب جهاز استقبال 8CH AFHDS 3 (e.g. , الزاحفات، الشاحنات، السيارات الصغيرة)
- تحكم في إضاءة LED عبر مخرجات D1–D8
- استخدام تحويل الإشارة: S.BUS / i-BUS / PPM إلى PWM (للمستقبلات المتوافقة من طرف ثالث)
لأسئلة التوافق (NB4/NB4+/NB4 Pro/NB4 Pro+) أو مساعدة في الإعداد، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.
تفاصيل
مصمم لراديوهات Noble NB4-series، يجمع INr8-8D بين مستقبل AFHDS 3 بثماني قنوات مع مخرجات تحكم إضاءة LED مخصصة D1–D8.

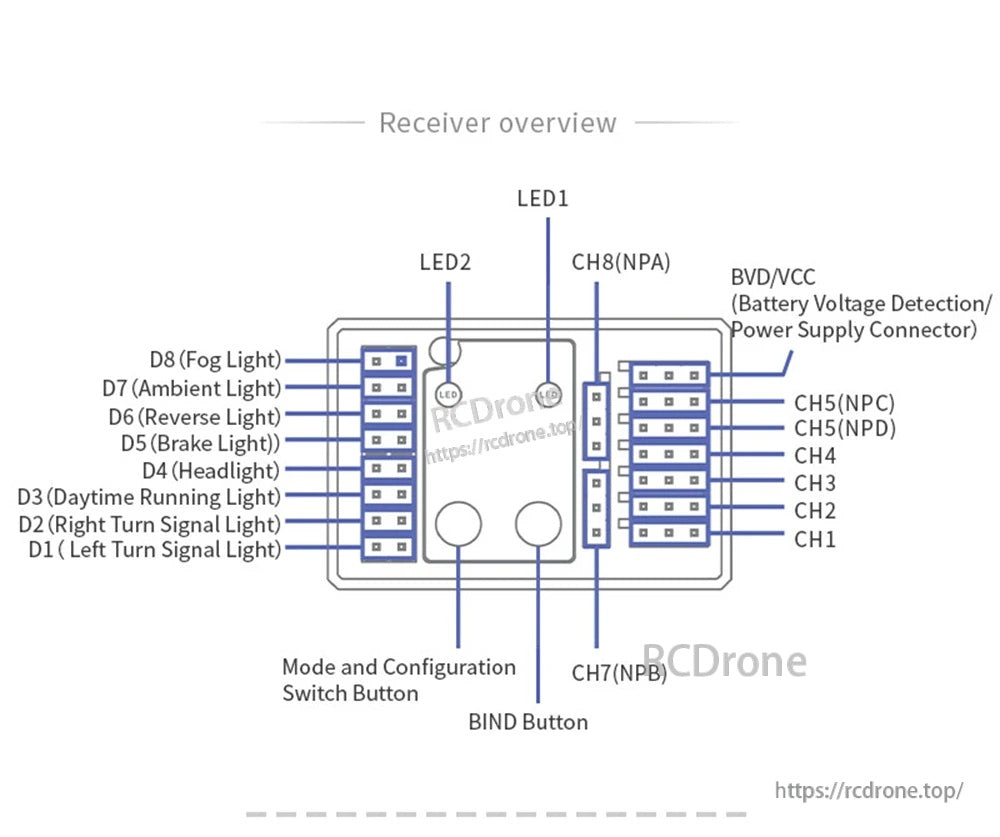

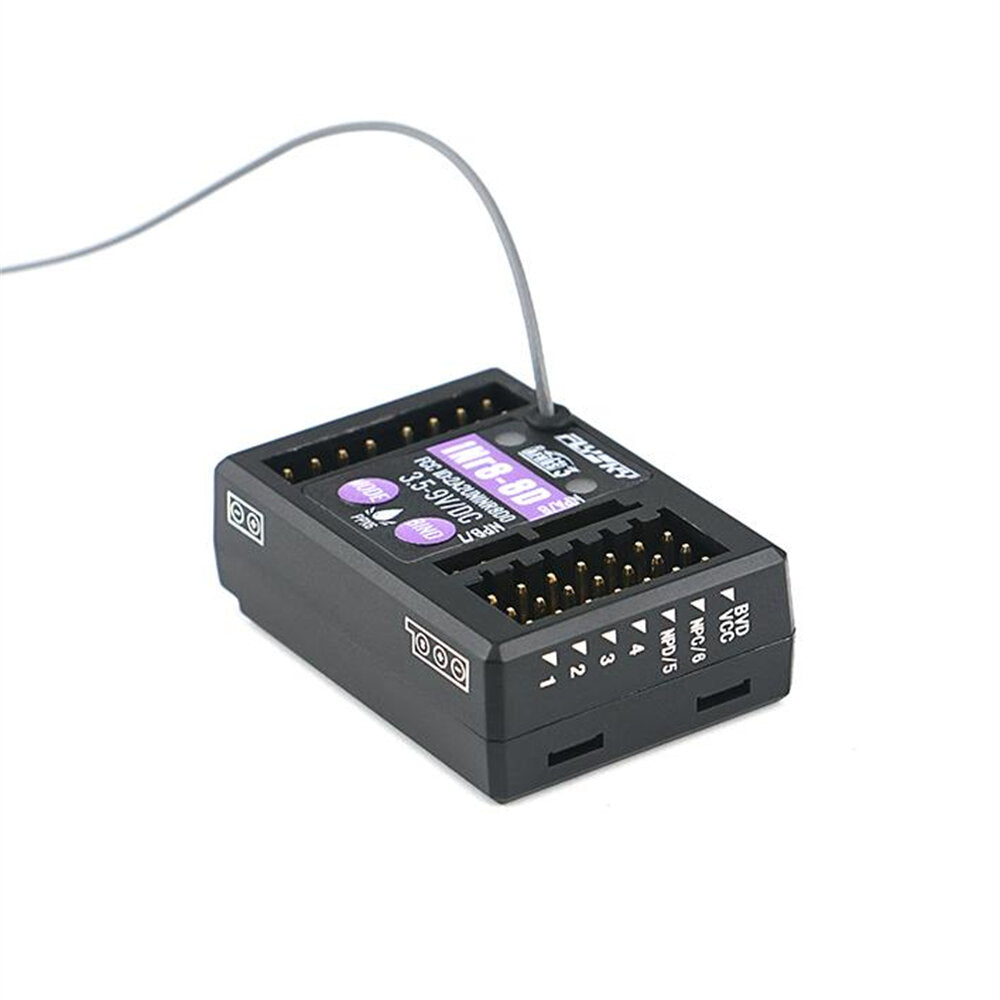

المنافذ المخصصة تبسط الأسلاك: CH1–CH8 لإشارات التحكم بالإضافة إلى مخرجات D1–D8 المسمى لوظائف إضاءة سيارات RC الشائعة.

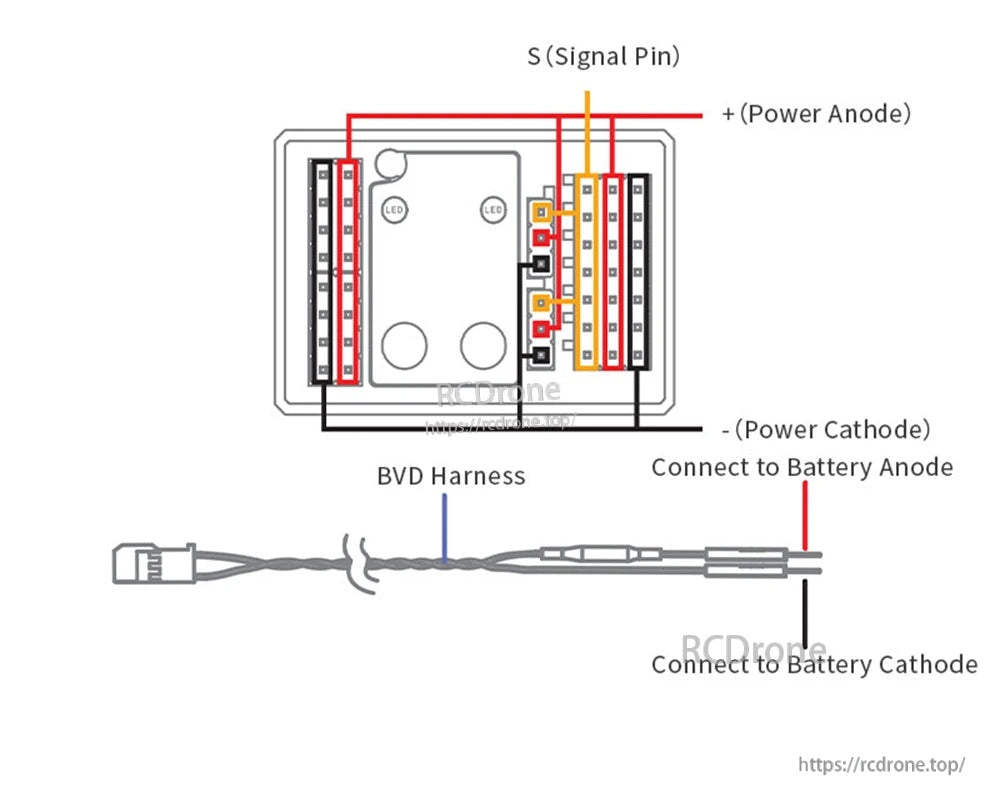

تتصل حزمة BVD المرفقة بأسلاك البطارية لتوفير كشف جهد البطارية من خلال منفذ BVD/VCC للمستقبل.

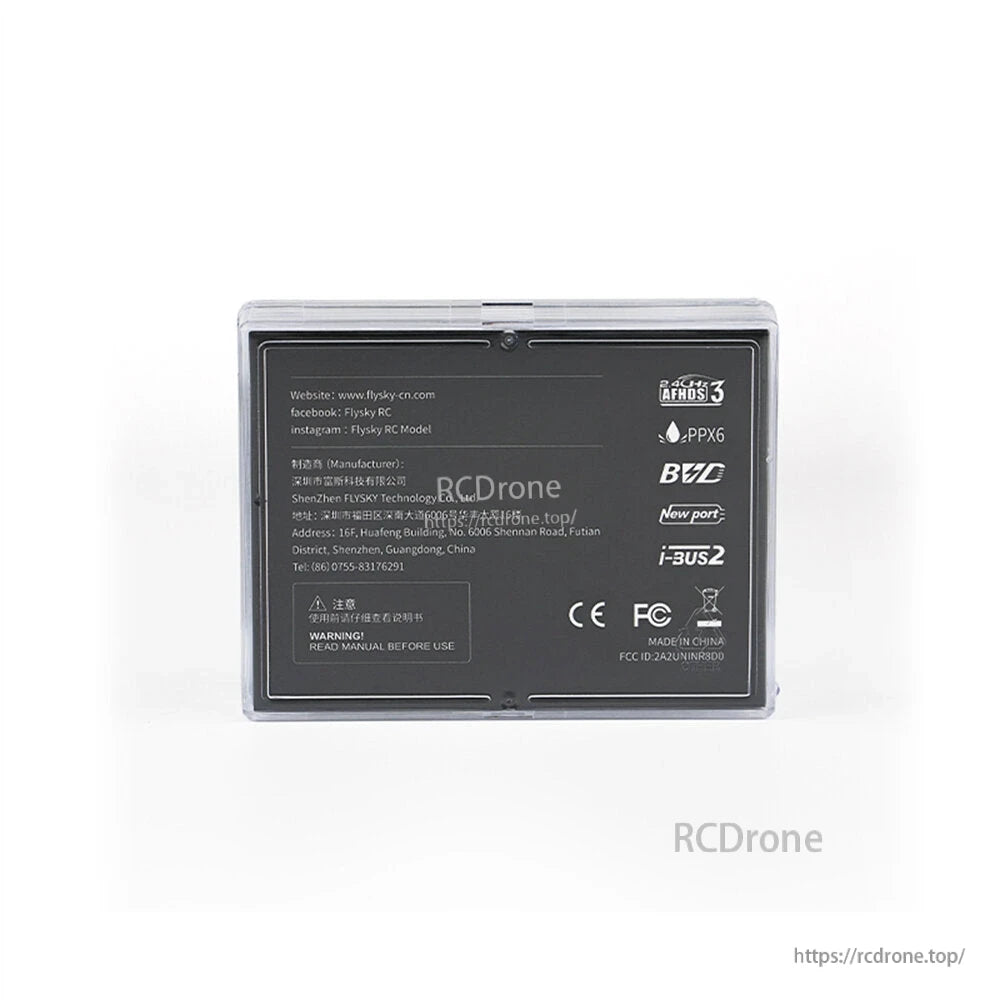

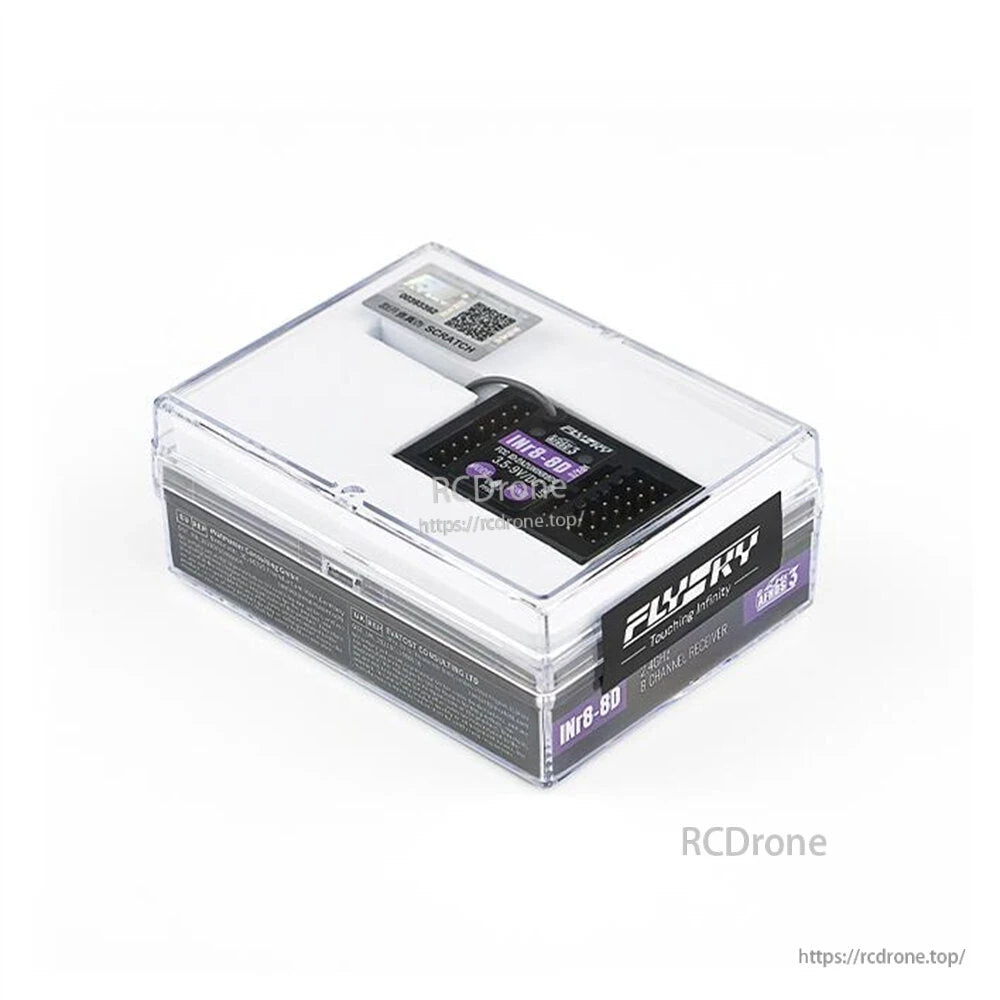

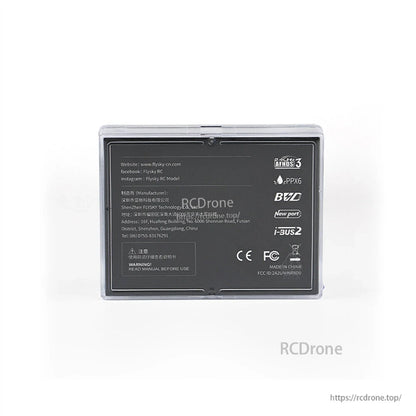

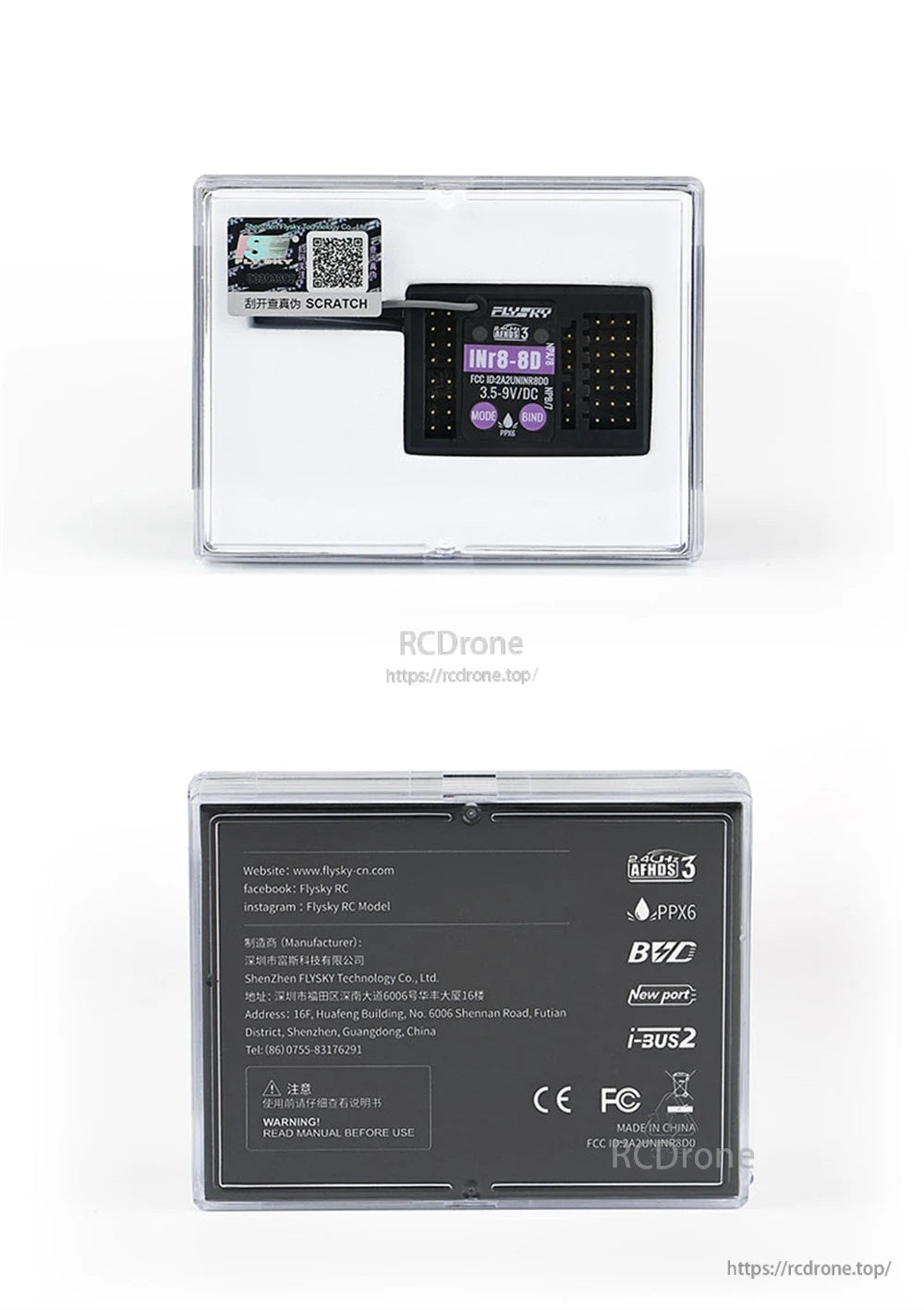

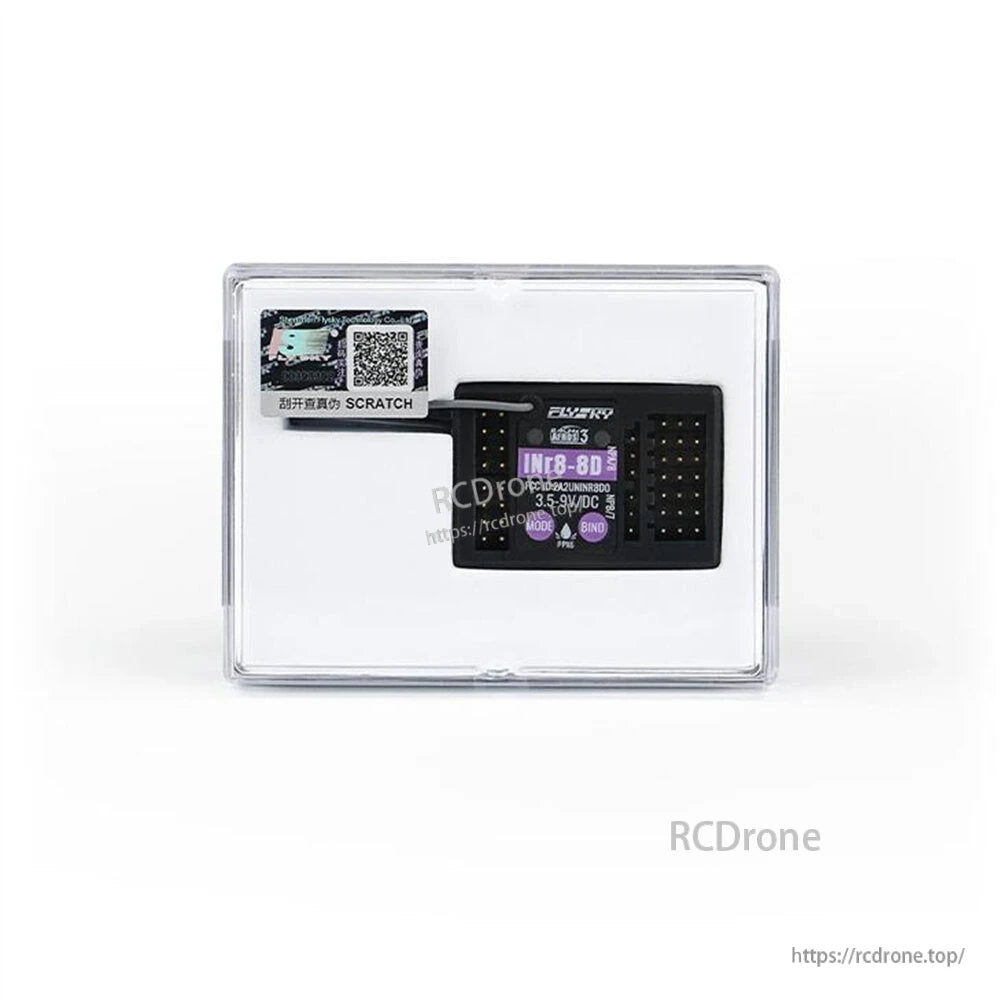

تتضمن التعبئة بالتجزئة تفاصيل مطبوعة وعلامات بروتوكول للتعرف السريع في صندوق قطع الغيار الخاص بك.

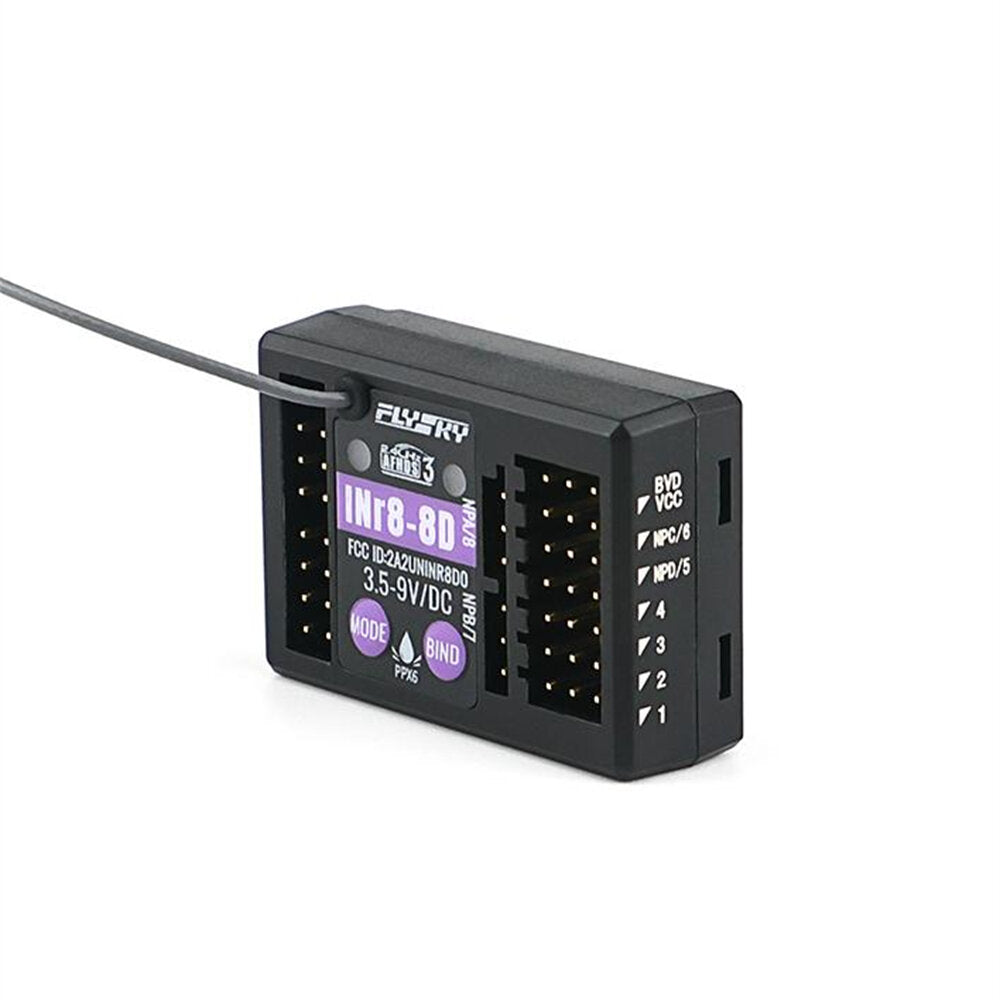

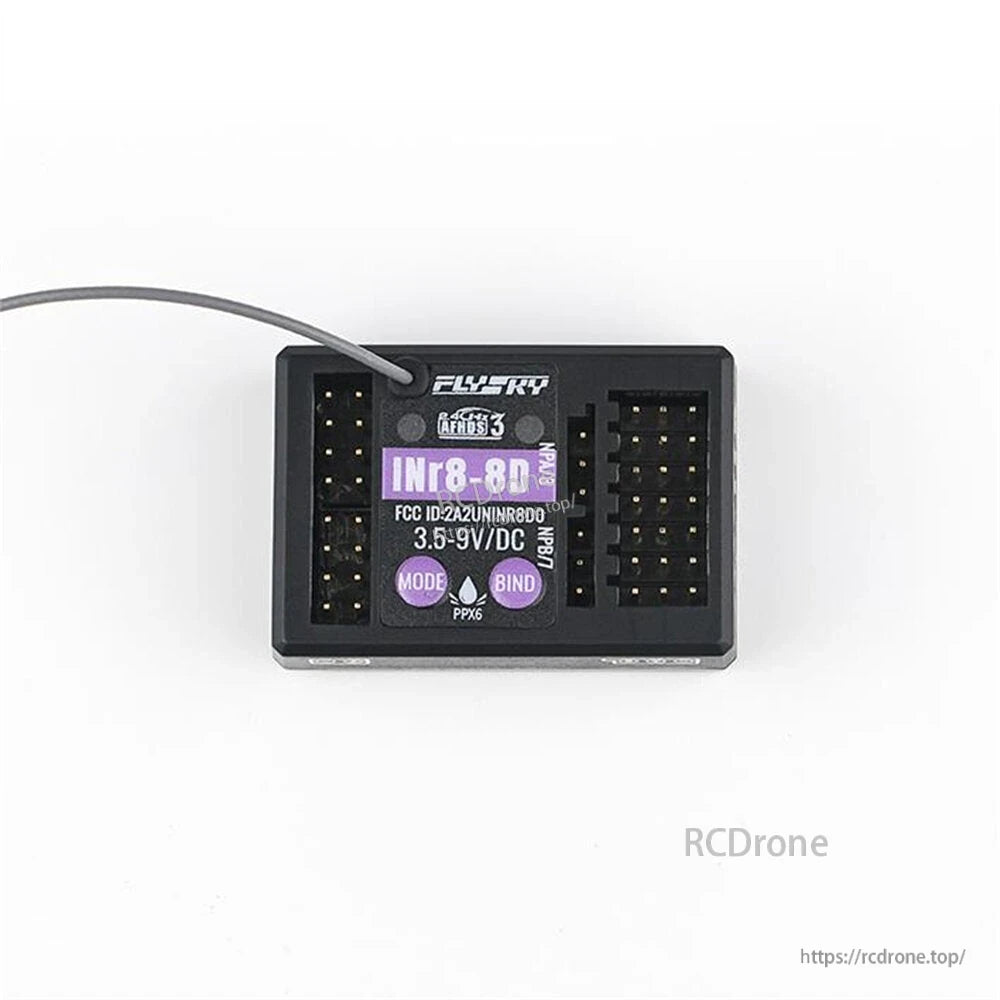

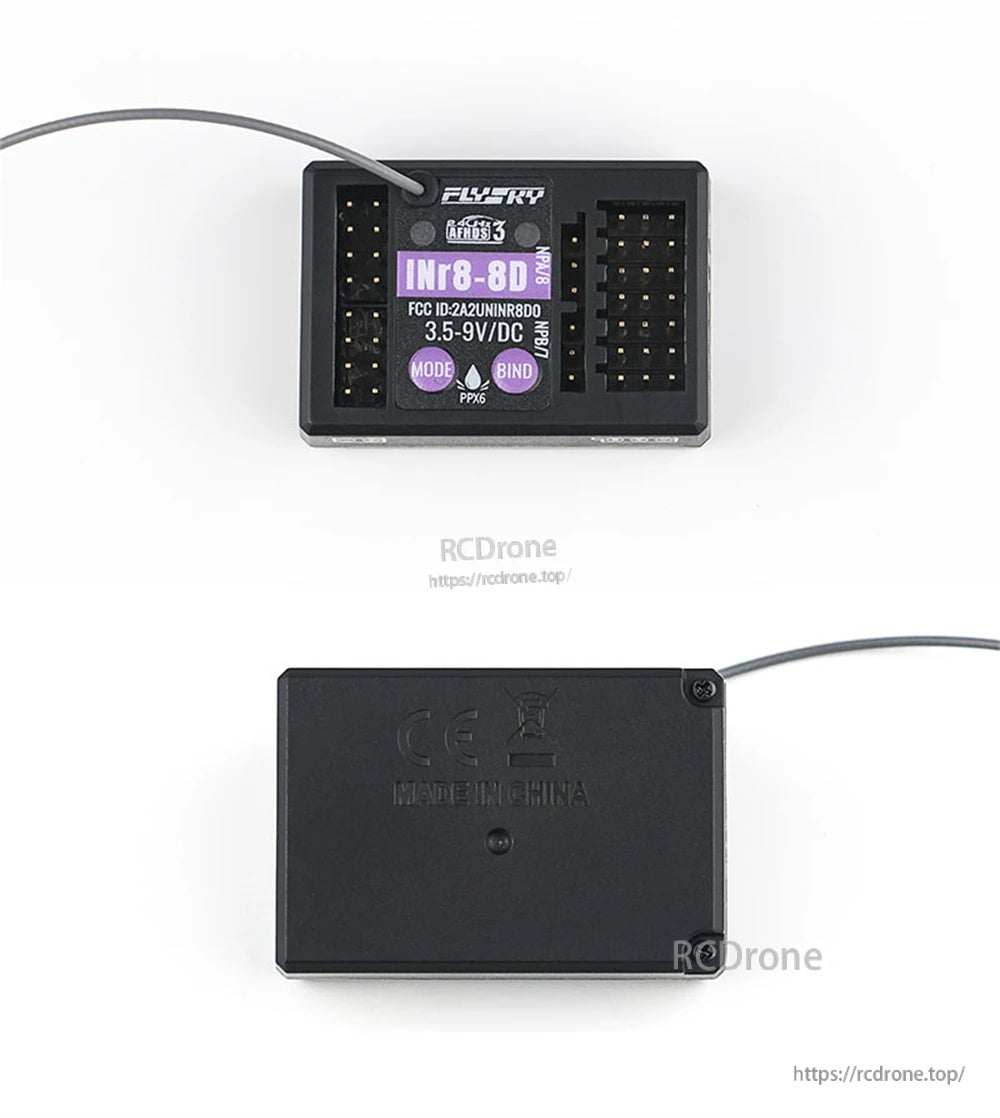

جسم مستقبل مدمج مع موصل هوائي واحد، بالإضافة إلى أزرار MODE و BIND للإعداد والاقتران.

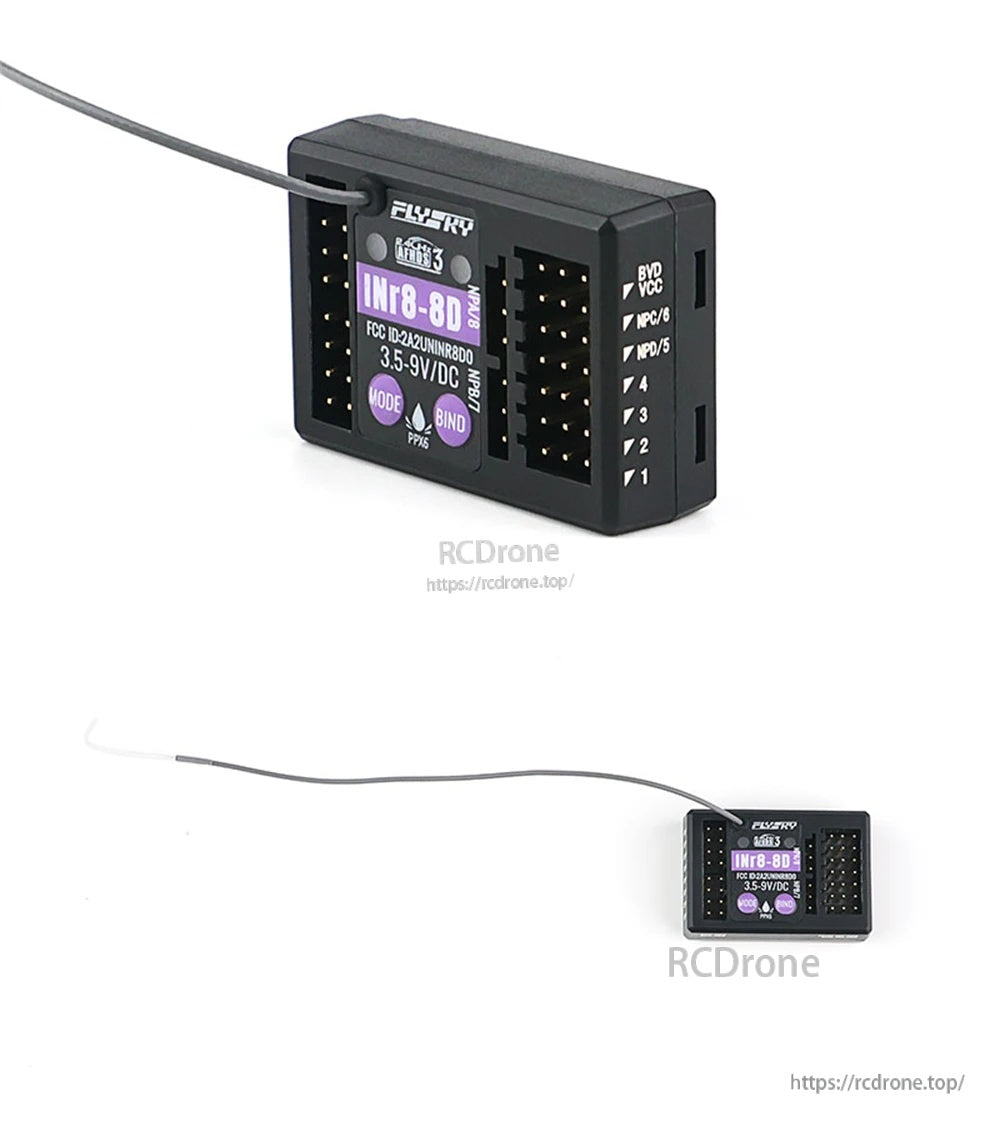

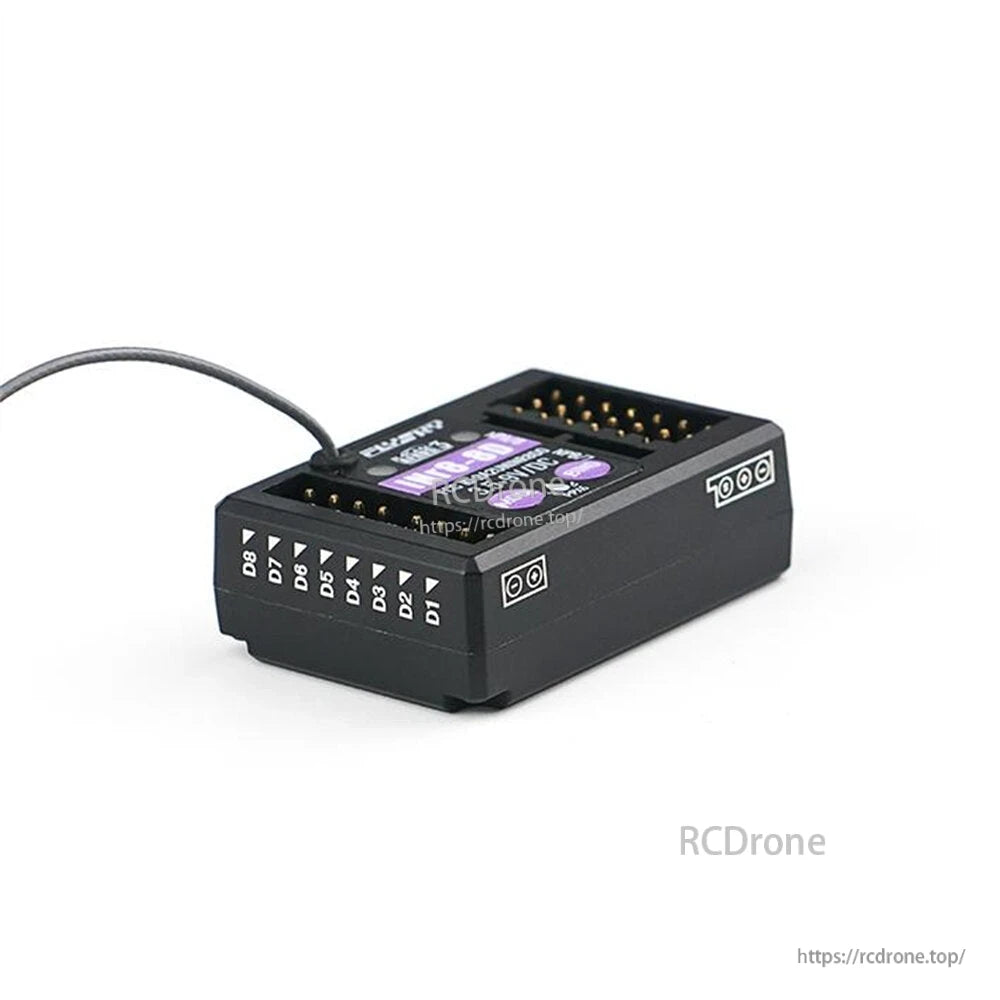

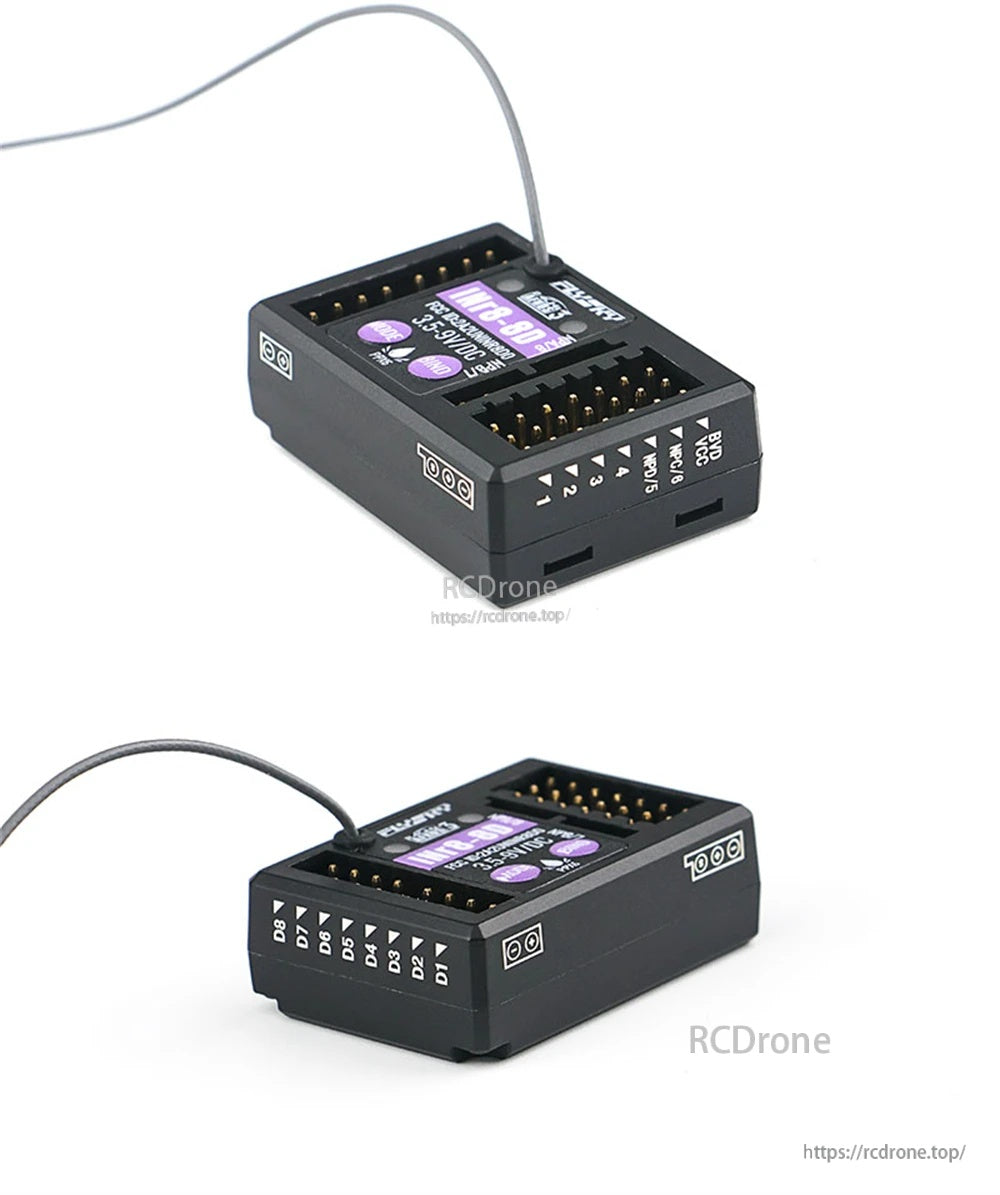

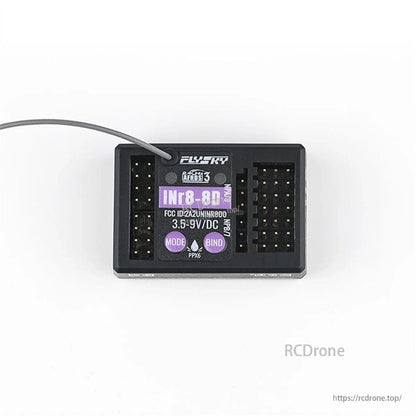

تساعد العلامات الجانبية الواضحة في تنظيم اتصالات القنوات والإضاءة أثناء التركيب الضيق للشاسيه.

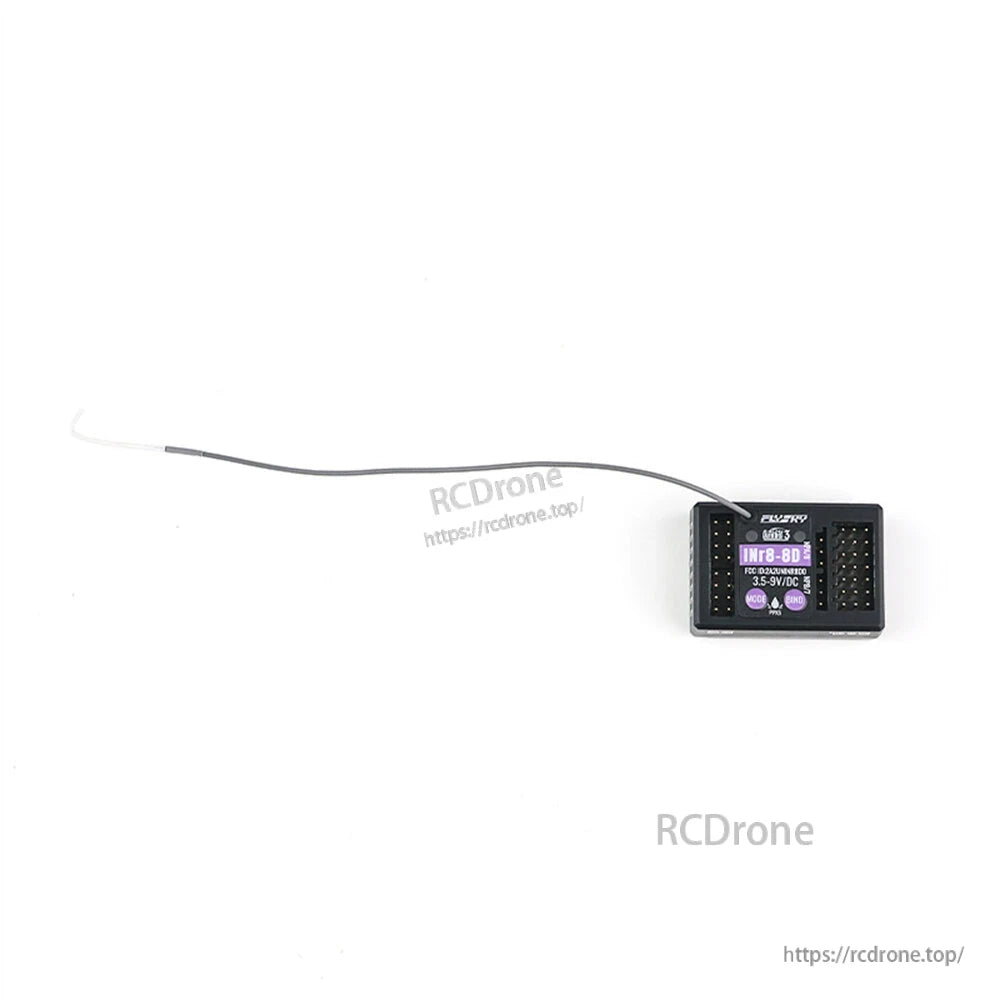

تم ترتيب المنافذ لتسهيل توجيه الكابلات بشكل نظيف، وطول الهوائي سهل التوجيه بعيدًا عن التداخل.

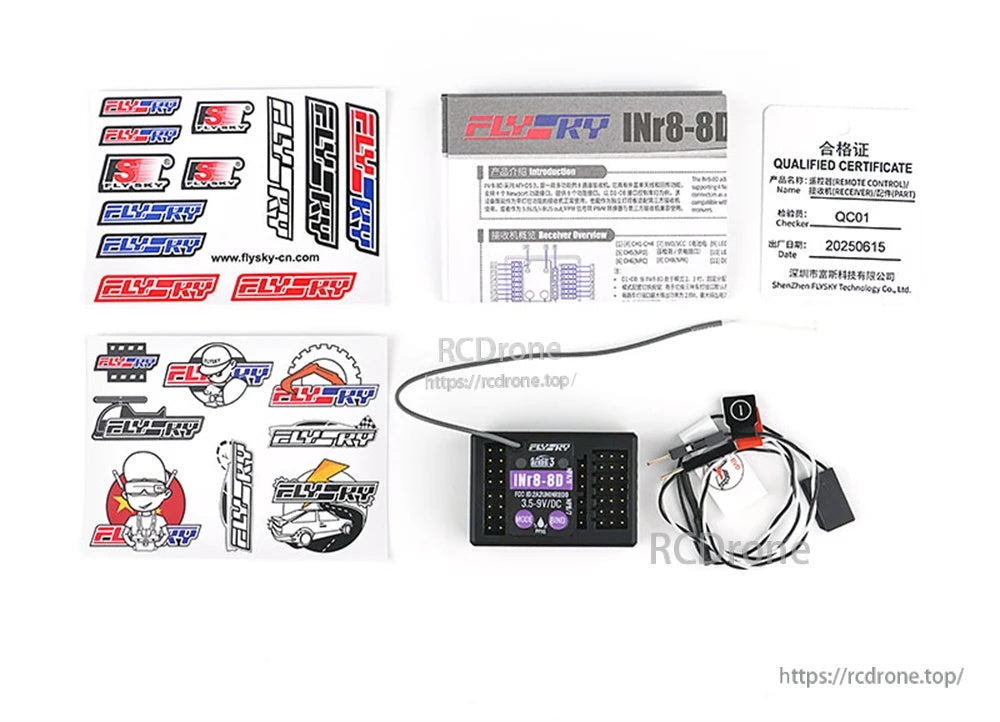

في العلبة: مستقبل INr8-8D، حزام BVD، دليل مطبوع، بطاقة QC، وورق ملصقات Flysky.
بأبعاد 41 × 28.3 × 13.3 مم، يناسب INr8-8D معظم صناديق مستقبلات سيارات RC مع الحفاظ على قدرة 8 قنوات كاملة.
