محرك MAD M50C60 PRO IPE مأهول 10KV - دفع مستمر 50–60 كجم، أقصى دفع 123 كجم، 100S

MAD

$3,448.50 USD

أُوكَازيُون نفذ

Taxes included. الشحن محسوب عند السداد.

خيار KV 10KV

كمية

عرض التفاصيل الكاملة

نظرة عامة

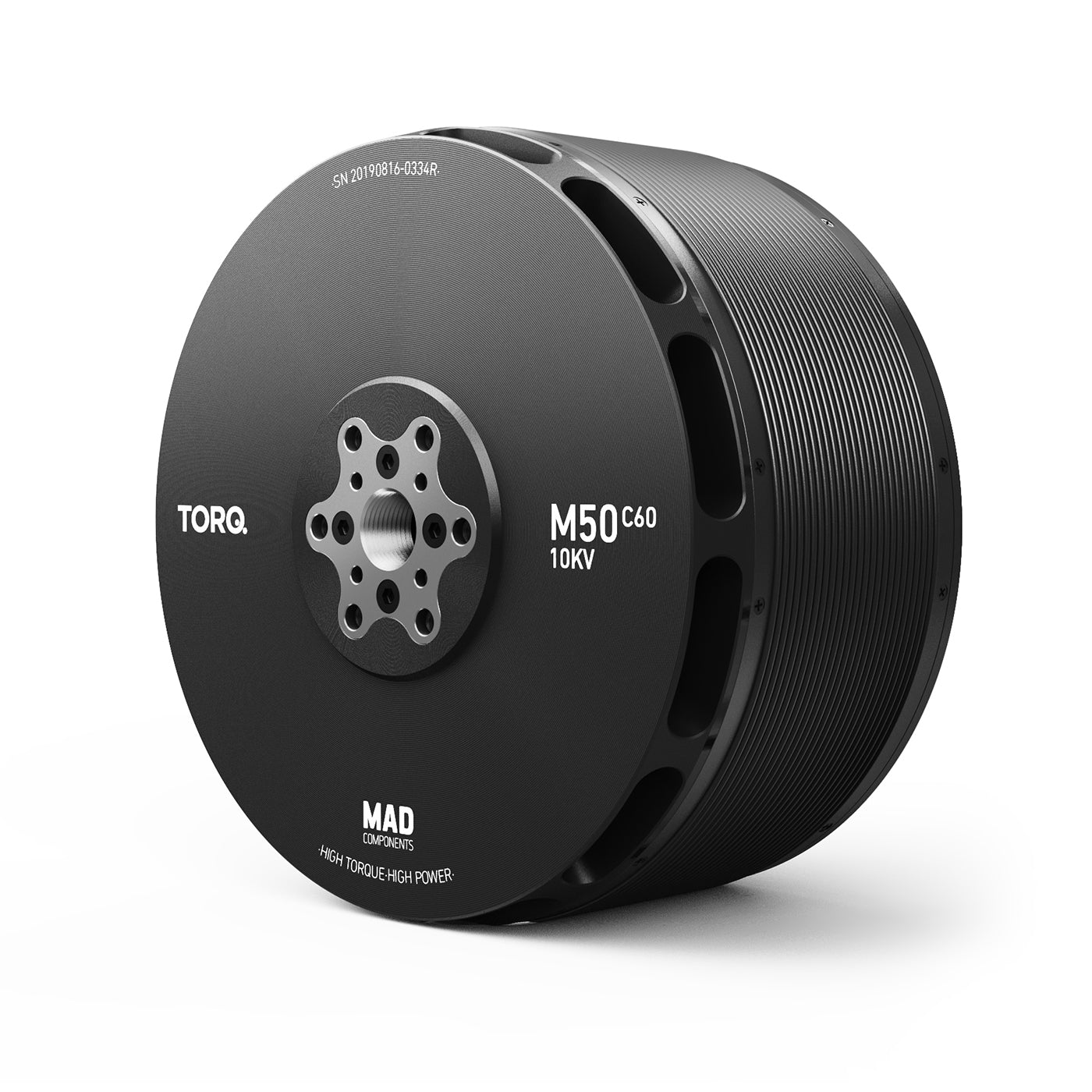

محرك MAD M50C60 PRO IPE المأهول هو محرك دفع عالي الدفع مصمم للمنصات متعددة الروتور/VTOL الثقيلة الرفع ذات الجهد العالي (100S) ومنصات التنقل الجوي المتقدمة.

الدفع المستمر	50~60 كجم
أقصى دفع	123 كجم
جهد الدعم	100S
وزن المحرك	7200 جرام

الميزات الرئيسية

10 كيلو فولت
الدفع الموصى به عند الطفو: 50~60 كجمف
أقصى دفع: 123 كجمف (قد يعتمد أقصى دفع على مستوى البطارية، نوع المروحة، ضغط الهواء وظروف أخرى)
الكفاءة: >85%
محسن للمراوح بحجم 63–64 بوصة (المراوح الموصى بها: 63x22، 64x20)
بيانات اختبار الجهد العالي متاحة عند 354 فولت و400 فولت

المواصفات

نموذج المحرك	MAD M50C60 IPE V1.0
KV	10 KV
عدد أزواج الأقطاب	31
المولد الكهربائي	مضاد للتآكل
درجة سلك الطلاء	220°C
درجة المغناطيس	180°C
حجم المحرك	D:196 × 120.5 مم
درجة الحماية	IP35
طول الكابل	200 مم (أسلاك مينا ممتدة)
تشتت الحرارة الطرد المركزي	نعم
توازن الدوار	≤20 ملغ
توازن المحرك	≤30 ملغ
ثقوب تثبيت المروحة	D:50 M6×6
ثقوب تثبيت المحرك	D:80 M6×6
قطر العمود	IN: 25 مم
محمل	6805ZZ *2 / 6818ZZ
اختبار التعطيل	1000 فولت
الدفع المستمر	50~60 كجم
أقصى دفع	123 كجم
جهد الدعم	100S
الجهد الاسمي	354-400V
المقاومة الداخلية	65mΩ
تيار عدم التحميل	1.5A/30V
التيار الأقصى	70.7 A
الطاقة القصوى	27673 W
عزم الدوران الأقصى	83.4 Nm
وزن المنتج مع العلبة	8750 جرام (330 × 265 × 135 مم)
وحدة التحكم الموصى بها	SineSic Pro 80A 16KW (150V-435V)
المراوح الموصى بها	63x22، 64x20
وزن الإقلاع للطائرة بدون طيار	400V-63"/ 240 كجم-طائرة رباعية; 360 كجم-طائرة سداسية; 480 كجم-طائرة ثمانية
وزن الإقلاع للدوران الفردي	50 كجم ~ 60 كجم
أبعاد الرسم (مم)	120.5; 11; Ø196; Ø194; Ø70; Ø25 x 35; Ø50-Ø6.2 x 6

التطبيقات

الطائرات بدون طيار المأهولة ومنصات eVTOL
طائرات توصيل الشحنات الجوية بمتطلبات حمولة قصوى
تطوير الطائرات متعددة المراوح فائقة الوزن أو الطائرات الهجينة الكهربائية

للحصول على دعم التكوين، أو استفسارات التكامل، أو توافر قطع الغيار، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.

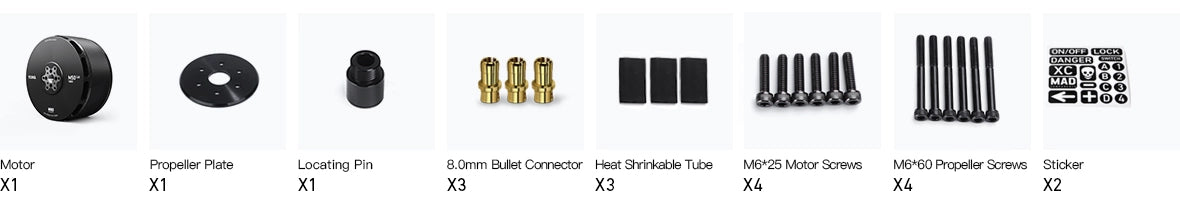

ما هو مشمول

المحرك x1
لوحة المروحة x1
دبوس التحديد x1
موصل رصاص 8.0 مم x3
أنبوب انكماش حراري x3
براغي المحرك M6*25 x4
براغي المروحة M6*60 x4
ملصق x2

بيانات تشغيل المحرك (كما هو موضح)

الرسم البياني التحليلي لتعريفات تشغيل المحرك: I - التيار، P - القدرة المدخلة، η - الكفاءة الكهربائية، T - الدفع، N - السرعة الدورانية.تم قياس البيانات أعلاه بجهد إدخال قدره 400 فولت، عند درجة حرارة 25 درجة مئوية وعلى مستوى سطح البحر. تم ضبط سرعة الدوران بواسطة الخانق.

جدول الأداء - FLUXER PRO 63X22 لامع (354V)

الخانق [%]	الجهد [V]	التيار [A]	الطاقة المدخلة [W]	الطاقة الخارجة [W]	عزم الدوران [N*m]	RPM	الدفع [gf]	الكفاءة [%]	الكفاءة [gf/W]
30	353.68	5.89	2083.2	1683.1	13.472	1193	19880	80.8	9.5
35	353.68	8.62	3048.7	2540.9	17.659	1374	26618	83.3	8.7
40	353.67	12.01	4247.6	3585.5	22.291	1536	33407	84.4	7.9
45	353.67	15.89	5619.8	4852.6	27.226	1702	39997	86.3	7.1
50	353.68	20.72	7328.5	6453.2	33.131	1860	49907	88.1	6.8
55	353.67	25.95	9177.7	8131.9	38.827	2000	58320	88.6	6.4
60	353.6	31.37	11092.4	9881.7	44.095	2140	67003	89.1	6.0
65	353.59	37.26	13174.8	11835.1	49.569	2280	74074	89.8	5.6
70	353.59	43.61	15420.1	13800.7	55.072	2393	84299	89.5	5.5
75	353.55	50.43	17829.5	15835.4	60.803	2487	91371	88.8	5.1
80	353.51	59.07	20881.8	18641.9	68.468	2600	101782	89.3	4.9
85	353.55	67.08	23716.1	21048.3	74.443	2700	111500	88.8	4.7
90	353.41	69.62	24604.4	21799.5	77.077	2701	115132	88.6	4.7
95	353.42	70.15	24792.4	21916.5	77.577	2698	115683	88.4	4.7
100	353.2	70.65	24953.6	22059.0	78.023	2700	116435	88.4	4.

جدول الأداء - FLUXER PRO 63X22 لامع (400V)

الدواسة [%]	الجهد [V]	التيار [A]	طاقة الإدخال [W]	طاقة الإخراج [W]	عزم الدوران [N*m]	RPM	الدفع [gf]	الكفاءة [%]	الكفاءة [gf/W]
30	399.44	5.17	2065.1	1601.8	12.854	1190	19599	77.6	9.5
35	399.44	7.78	3107.6	2514.1	17.511	1371	26283	80.9	8.5
40	399.41	10.78	4305.6	3601.0	22.185	1550	34632	83.6	8.0
45	399.41	14.34	5727.5	4888.1	27.313	1709	40203	85.3	7.0
50	399.39	18.47	7376.7	6352.5	32.614	1860	50756	86.1	6.9
55	399.39	23.28	9297.8	8092.7	38.640	2000	59618	87.0	6.4
60	399.33	28.15	11241.1	9845.2	43.932	2140	67092	87.6	6.0
65	399.34	33.31	13302.0	11672.6	49.321	2260	75834	87.8	5.7
70	399.31	39.37	15720.8	13912.4	55.821	2380	82938	88.5	5.3
75	399.31	45.41	18132.7	16024.4	61.430	2491	93049	88.4	5.1
80	399.31	53.69	21437.9	18822.0	69.450	2588	103286	87.8	4.8
85	399.33	57.38	22913.6	20297.9	71.789	2700	106096	88.6	4.6
90	399.25	67.16	26813.6	23756.9	80.999	2801	121311	88.6	4.5
95	399.24	68.32	27276.1	24139.3	82.244	2803	122365	88.5	4.5
100	399.21	69.32	27673.2	24463.1	83.437	2800	122869	88.4	4.

جدول الأداء - CB2 PROP 64X20 MATT (354V)

الدواسة [%]	الجهد [V]	التيار [A]	طاقة الإدخال [W]	طاقة الإخراج [W]	عزم الدوران [N*m]	RPM	الدفع [gf]	الكفاءة [%]	الكفاءة [gf/W]
30	353.7	5.03	1779.1	1391.6	11.626	1143	17353	78.2	9.8
35	353.65	7.62	2694.8	2159.7	16.000	1289	23929	80.1	8.9
40	353.7	10.28	3636.0	3012.8	19.638	1465	30042	82.9	8.3
45	353.69	13.79	4877.4	4149.2	24.534	1615	37372	85.1	7.7
50	353.69	17.7	6260.3	5385.6	29.204	1761	44290	86.0	7.1
55	353.69	22.53	7967.3	6953.0	35.056	1894	52335	87.3	6.6
60	353.61	26.8	9476.7	8311.0	39.192	2025	59523	87.7	6.3
65	353.62	31.69	11206.2	9850.0	44.098	2133	67655	87.9	6.0
70	353.65	36.45	12890.5	11402.7	48.373	2251	73317	88.5	5.7
75	353.61	42.33	14968.3	13351.6	53.774	2371	82256	89.2	5.5
80	353.54	49.13	17369.4	15499.7	59.972	2468	91225	89.2	5.3
85	353.56	57.39	20290.8	18025.9	67.240	2560	100770	88.8	5.0
90	353.51	64.09	22656.5	20110.6	72.551	2647	108212	88.8	4.8
95	353.51	68.89	24353.3	21536.5	76.001	2706	113475	88.4	4.7
100	353.52	68.34	24159.6	21368.8	75.409	2706	111456	88.4	4.6

جدول الأداء - CB2 PROP 64X20 MATT (400V)

الدواسة [%]	الجهد [V]	التيار [A]	طاقة الإدخال [W]	طاقة الإخراج [W]	عزم الدوران [N*m]	RPM	الدفع [gf]	الكفاءة [%]	الكفاءة [gf/W]
30	399.39	4.42	1765.3	1298.8	11.094	1118	17514	73.6	9.9
35	399.39	6.63	2648.0	2072.8	15.320	1292	24172	78.3	9.1
40	399.43	9.39	3750.6	3053.2	19.956	1461	31382	81.4	8.4
45	399.41	12.58	5024.6	4219.8	24.752	1628	38589	84.0	7.7
50	399.41	15.87	6339.0	5391.1	29.234	1761	44907	85.0	7.1
55	399.39	19.84	7923.9	6853.5	34.301	1908	53178	86.5	6.7
60	399.39	24.17	9652.8	8421.7	39.675	2027	59431	87.2	6.2
65	399.29	28.14	11236.0	9782.9	43.654	2140	67535	87.1	6.0
70	399.38	32.88	13131.6	11492.8	48.604	2258	74092	87.5	5.6
75	399.29	38.98	15564.3	13731.2	55.373	2368	84233	88.2	5.4
80	399.31	43.27	17278.1	15235.4	58.854	2472	90668	88.2	5.2
85	399.28	50.96	20347.3	17964.5	67.011	2560	101922	88.3	5.0
90	399.29	57.14	22815.4	20125.3	72.549	2649	108629	88.2	4.8
95	399.27	61.21	24439.3	21549.1	75.905	2711	114912	88.2	4.7
100	399.24	61.71	24637.1	21682.0	76.458	2708	114400	88.0	4.6

التفاصيل

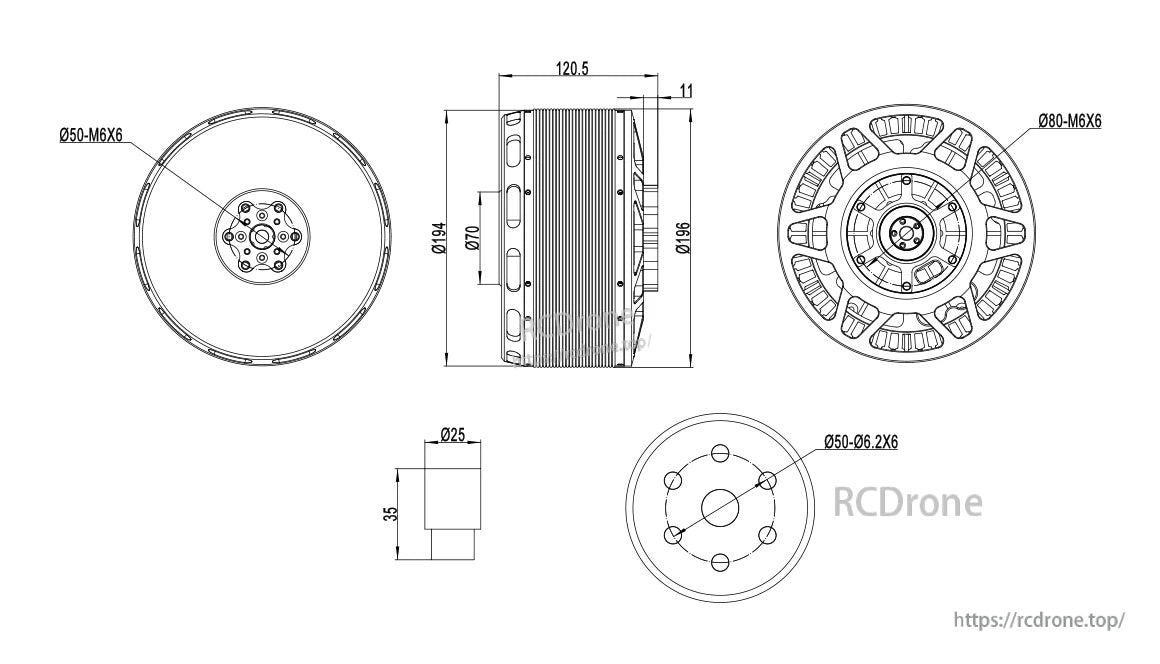

رسم محرك MAD M50C60 PRO IPE يوفر الأبعاد العامة الرئيسية وتخطيطات دوائر البراغي للمساعدة في تأكيد التركيب أثناء التثبيت.

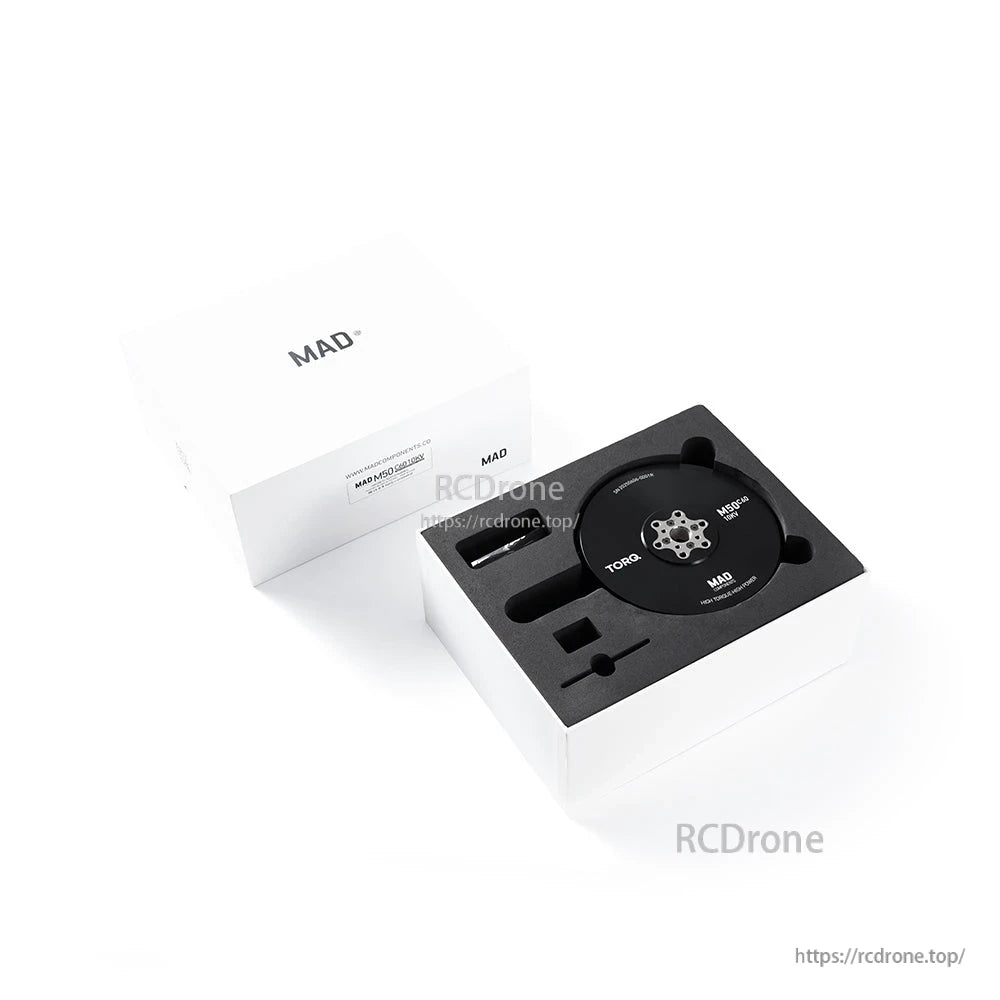

تشمل مكونات محرك MAD M50C60 PRO IPE لوحة مروحة، دبوس تحديد، موصلات كروية 8.0 مم، انكماش حراري، وبراغي تثبيت للإعداد.

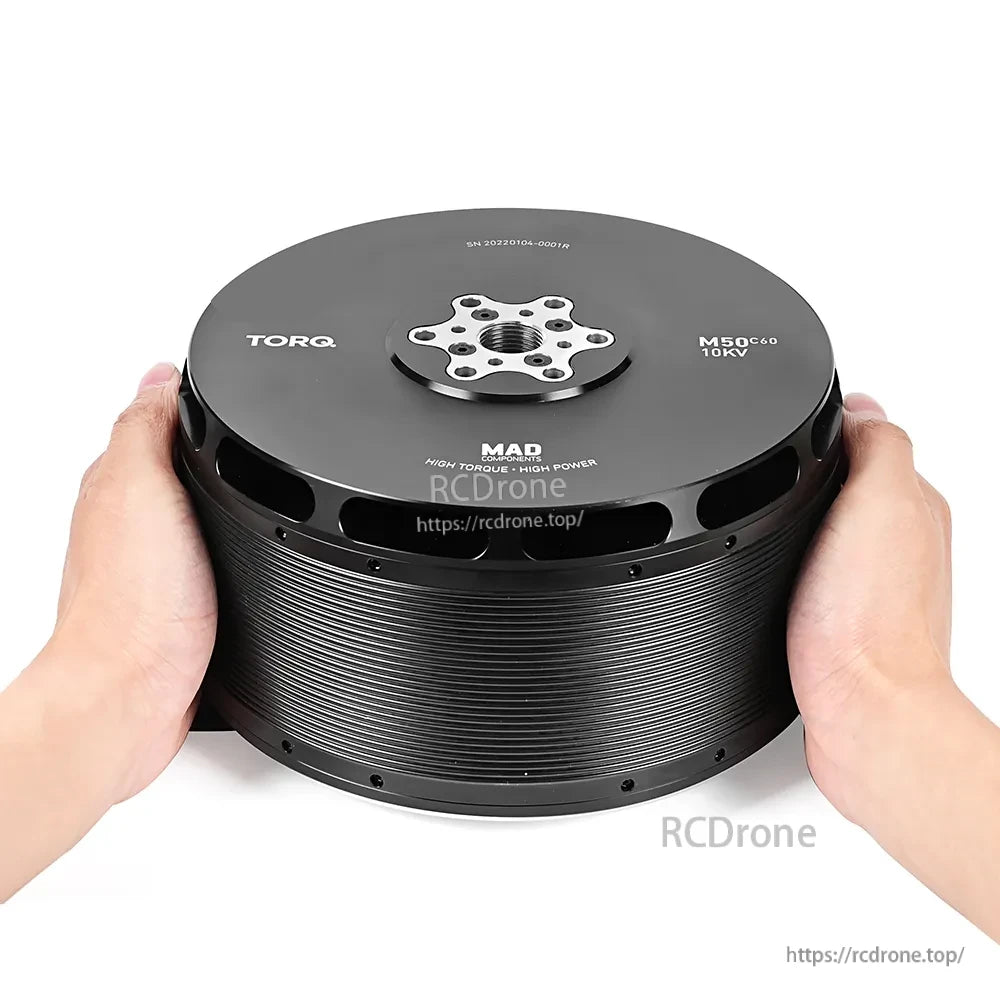

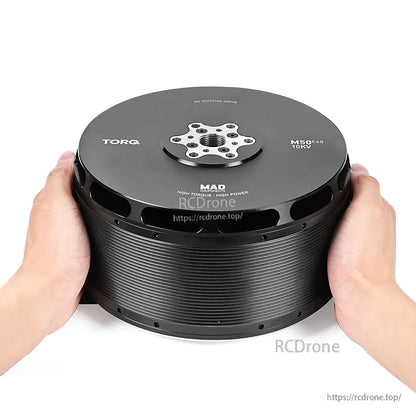

يتم إدراج محرك MAD M50C60 PRO IPE المأهول بتصنيف 10kV، ونطاق دفع من 50-60 كجم، وبيانات أداء لتشغيل 400V.

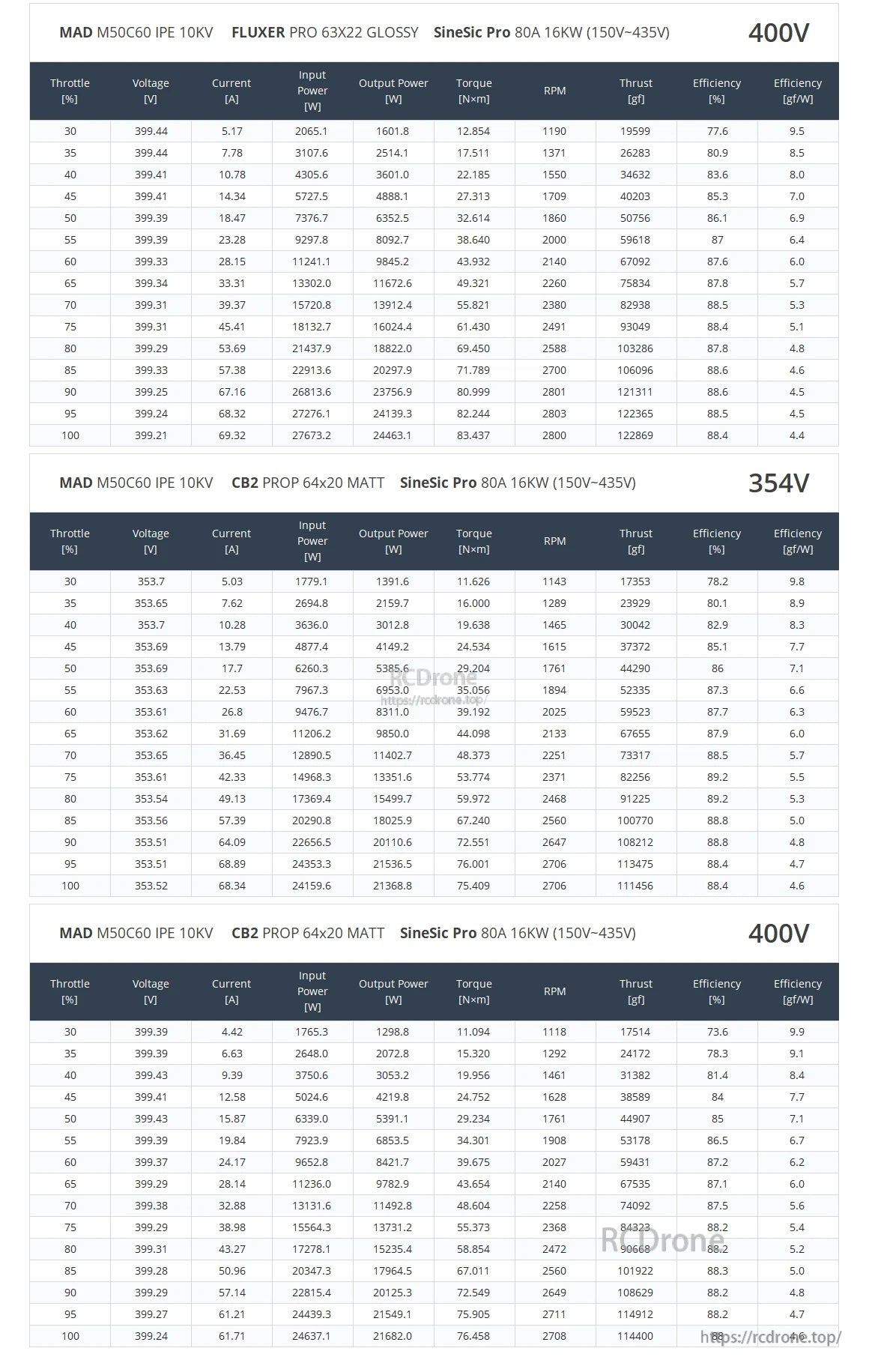

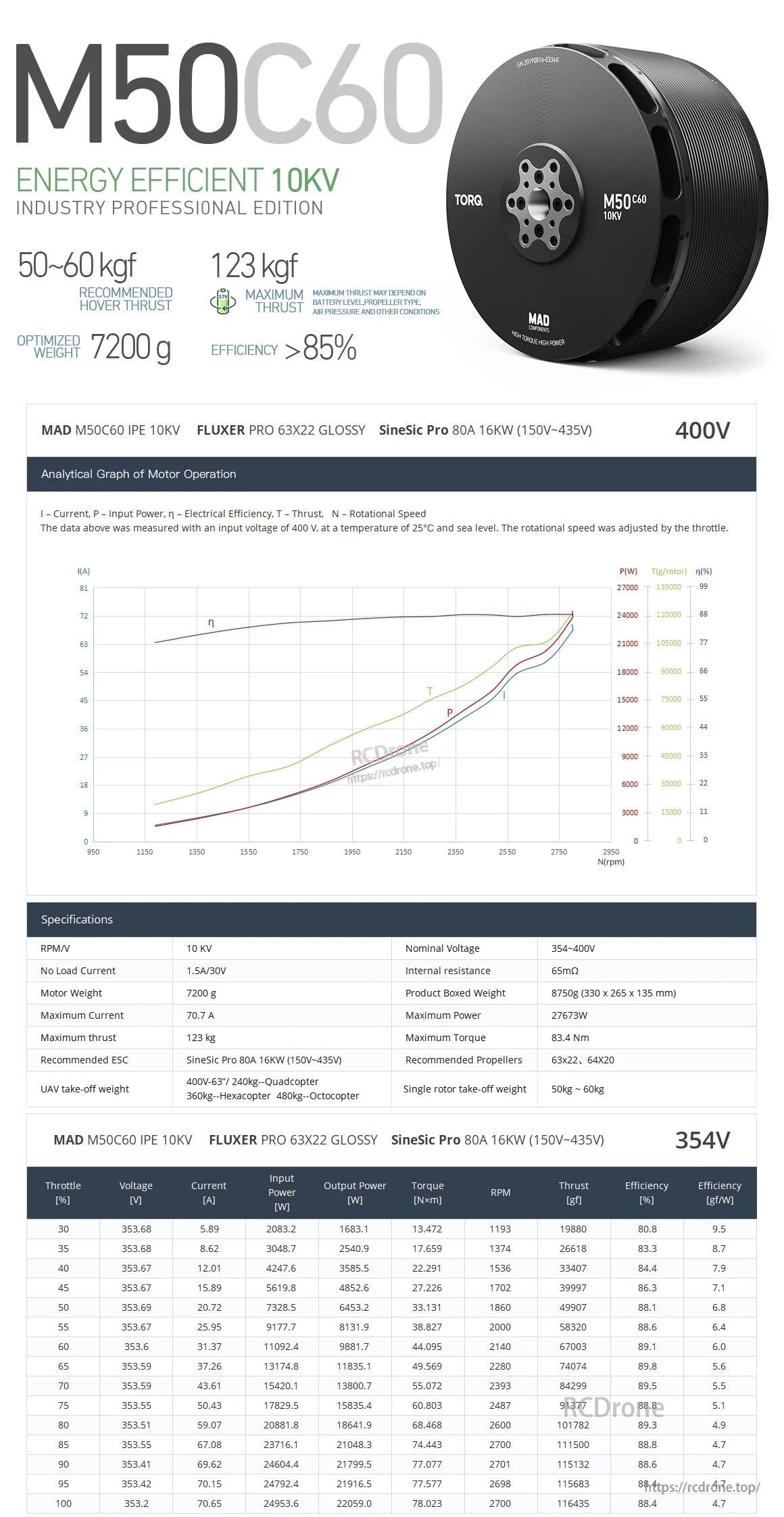

تقوم جداول الاختبار بإدراج التيار، الطاقة، العزم، RPM، الدفع، والكفاءة لكل خنق لمحرك MAD M50C60 IPE 10KV عند 354V و 400V مع إعدادات مروحة مختلفة.
