محرك درون بدون فرشاة MAD M8S C08 (8108) EEE V1 100KV 12S، قوة دفع قصوى 8.9 كجم، وزن 283 جم

محرك درون بدون فرشاة MAD M8S C08 (8108) EEE V1 100KV 12S، قوة دفع قصوى 8.9 كجم، وزن 283 جم

MAD

$403.50 USD
$403.50 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.
خيار KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

نظرة عامة

MAD M8S C08 (8108) EEE V1 هو محرك طائرة مسيرة بدون فرشاة بقدرة 100KV/12S مصمم حول بنية محرك الطائرات المسيرة الكلاسيكية 8108 لمنصات ذات قدرة تحمل طويلة وأحمال أحادية المحور أثقل.

الدفع المستمر 2~3 كجم
أقصى دفع 8.9 كجم
جهد الدعم 100KV/12S
الوزن 283 جرام

الميزات الرئيسية

  • نسخة EEE لتحسين الكفاءة وتقليل الوزن
  • محسنة لرحلات التحمل التي تتراوح من 30 إلى 120 دقيقة
  • مصممة لأحمال أحادية المحور تتراوح من 3-4 كجم مع مراوح من ألياف الكربون بطول 27-28 بوصة
  • أقصى دفع يصل إلى 8.9 كجم لكل محور

المواصفات

نموذج المحرك MAD M8S C08 EEE V1.0
KV 100 KV
الجهد الاسمي بطارية ليثيوم بوليمر 12S
عدد أزواج الأقطاب 21
المولد مضاد للتآكل
درجة سلك الطلاء 180C
درجة المغناطيس 150C
درجة الحماية حماية من المطر
حجم المحرك D:87.3 x 26.75 مم
طول الكابل 80 مم 16# Awg (أسود) سيليكون
تشتت الحرارة الطرد المركزي مستقل
توازن الدوار <=5 ملغ
توازن المحرك <=10 ملغ
ثقوب تثبيت المروحة د:20 M3x4، د:23 M4x4
ثقوب تثبيت المحرك د:36 M4x4
قطر العمود داخلي: 12 مم
محمل EZO 6901ZZ*2
اختبار تعطيلي 1000 فولت
الدفع الموصى به أثناء الطيران 2.0~3.0 كغف
أقصى دفع 8.٩ كجم
وزن مُحسّن ٢٨٣ جرام
وزن المحرك ٢٨٠ جرام
التيار الأقصى ٣١.٨ أ
الطاقة القصوى ١٤٩٠ واط
عزم الدوران الأقصى ٢.٨٦ نيوتن متر
المقاومة الداخلية ١٤٣ مللي أوم
المراوح الموصى بها ٢٧x٨.١، ٢٨x٨.٤، ٢٨x٩.2
ESC موصى به MAD AMPX 40X (5-14S)
وزن الإقلاع لدوار واحد 3 كجم - 4 كجم
وزن المنتج المعبأ 548 جرام (150 × 150 × 65 مم)

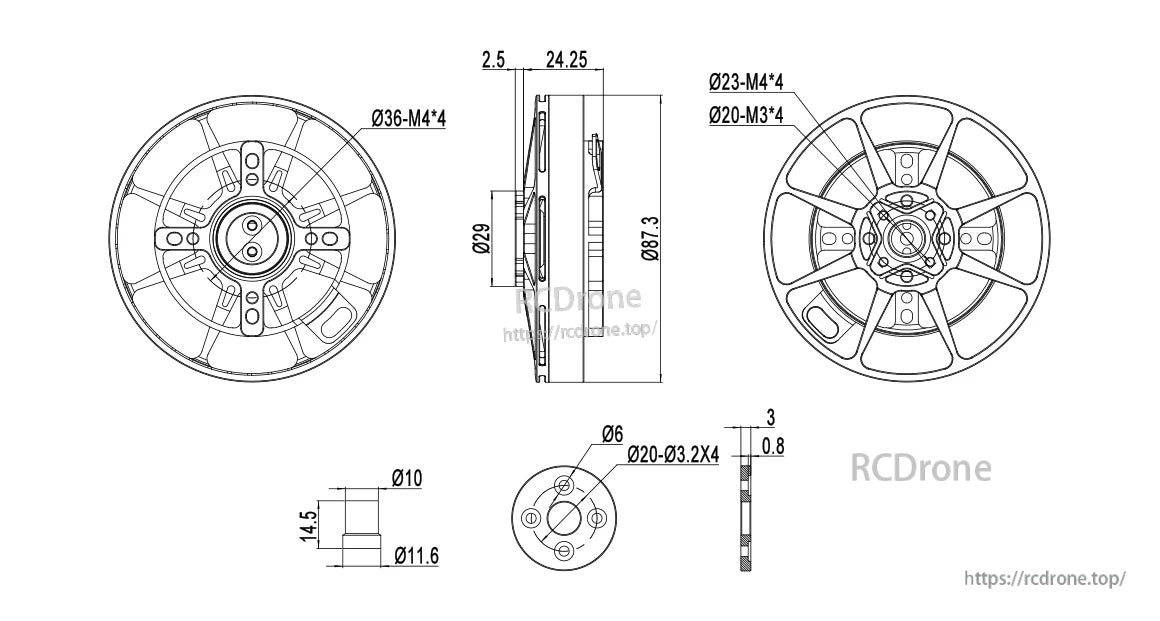

رسم & أبعاد التركيب

نمط تركيب المحرك Ø36 - M4*4
أنماط تركيب المروحة Ø23 - M4*4; Ø20 - M3*4
مرجع القطر الخارجي Ø87.3
مراجع العرض الجانبي 24.25; 2.5; Ø29
مراجع رسم المحول/العمود Ø10; Ø11.6; 14.5
مراجع رسم الثقب/اللوحة Ø6; Ø20-Ø3.2x4; 3; 0.8

بيانات اختبار تشغيل المحرك (12S)

ملاحظات الاختبار

  • أسطورة الرسم التحليلي: I = التيار، P = القدرة المدخلة، n = الكفاءة الكهربائية، T = الدفع، N = السرعة الدورانية
  • تم القياس بجهد مدخل 48 فولت، عند درجة حرارة 25 درجة مئوية وعلى مستوى سطح البحر؛ تم ضبط السرعة الدورانية بواسطة دواسة الوقود

FLUXER PRO 27x8.1 MATT + AMPX 60A (5-14S) HV (12S، الحد الأقصى 85 درجة مئوية)

دواسة الوقود (%) الجهد (فولت) التيار (أمبير) القدرة المدخلة (وات) القدرة الخارجة (وات) عزم الدوران (ن*م) RPM الدفع (غرام-قوة) الكفاءة (%) الكفاءة (غرام-قوة/وات)
30 47.94 1.22 58.5 53.1 0.314 1333 947 74.3 16.2
35 47.91 1.85 88.6 69.9 0.426 1566 1286 78.9 14.5
40 47.88 2.54 121.6 97.7 0.532 1754 1604 80.3 13.2
45 47.86 3.39 162.2 131.9 0.649 1939 1998 81.3 12.3
50 47.81 4.47 213.7 175.6 0.784 2139 2432 82.2 11.4
55 47.73 5.86 279.7 229.8 0.934 2350 2900 83.2 10.4
60 47.69 7.45 355.3 295.3 1.106 2560 3431 83.1 9.7
65 47.63 9.31 443.4 369.0 1.288 2740 3987 83.2 9.0
70 47.56 11.29 537.0 445.4 1.460 2913 4518 82.9 8.4
75 47.49 13.45 638.7 526.0 1.634 3074 5039 82.4 7.9
80 47.4 15.54 741.3 608.1 1.795 3235 5510 82 7.4
85 47.3 18.46 873.2 709.3 2.004 3380 6166 81.2 7.1
90 47.21 21.16 999.0 803.2 2.168 3538 6670 80.4 6.7
95 47.08 24.53 1154.9 913.5 2.373 3676 7286 79.1 6.3
100 46.93 28.92 1357.2 1053.1 2.604 3862 8015 77.5 5.9

فلوكسر برو 28x8.4 مATT + AMPX 60A (5-14S) HV (12S, Max 92C)

الدواسة (%) الجهد (فولت) التيار (أمبير) الطاقة المدخلة (وات) الطاقة الخارجة (وات) العزم (ن*م) RPM الدفع (غرام-قوة) الكفاءة (%) الكفاءة (غرام-قوة/وات)
30 47.96 1.21 58.0 45.2 0.325 1328 1039 77.9 17.9
35 47.93 1.89 90.6 72.7 0.445 1561 1438 80.2 15.9
40 47.89 2.57 123.1 100.6 0.550 1747 1781 81.7 14.5
45 47.87 3.48 166.6 137.2 0.678 1933 2199 82.4 13.2
50 47.82 4.6 220.0 183.0 0.821 2128 2675 83.2 12.2
55 47.74 6.04 288.3 239.0 0.976 2338 3167 82.9 11.0
60 47.68 7.65 364.8 305.7 1.152 2534 3765 82.8 10.3
65 47.62 9.56 455.2 381.1 1.336 2724 4409 83.7 9.7
70 47.54 11.59 551.0 460.4 1.518 2896 4989 83.5 9.1
75 47.48 13.6 645.7 535.5 1.669 3064 5468 82.9 8.5
80 47.4 16.15 765.5 630.4 1.872 3216 6082 82.4 7.9
85 47.32 18.78 888.7 724.5 2.053 3370 6690 81.5 7.5
90 47.19 21.74 1025.9 825.9 2.243 3516 7381 80.5 7.2
95 47.08 25.03 1178.4 933.3 2.435 3660 7914 79.2 6.7
100 46.93 29.57 1392.4 1077.8 2.681 3839 8671 77.4 6.2

فلوكسر برو 28x9.2 مATT + AMPX 60A (5-14S) HV (12S, Max 97C)

الدواسة (%) الجهد (فولت) التيار (أمبير) الطاقة المدخلة (وات) الطاقة الخارجة (وات) العزم (ن*م) RPM الدفع (غرام-قوة) الكفاءة (%) الكفاءة (غرام-قوة/وات)
30 47.96 1.35 64.7 48.8 0.354 1316 1100 75.4 17.0
35 47.91 2.08 99.7 78.5 0.484 1548 1524 76.7 15.3
40 47.91 2.84 136.1 109.9 0.605 1734 1907 80.7 14.0
٤٥ ٤٧.٨٧ ٣.٨٣ ١٨٣.٣ ١٤٨.٤ ٠.٧٤٠ ١٩١٥ ٢٣٥٦ ٨١ ١٢.٩
٥٠ ٤٧.٨٣ ٤.٩٩ ٢٣٨.٥ ١٩٥.٧ ٠.٨٨٦ ٢١٠٩ ٢٨٠١ ٨٢.١ ١١.٧
٥٥ ٤٧.٧٣ ٦.٤٦ ٣٠٨.٣ ٢٥٥.٢ ١.٠٥٤ ٢٣١٢ ٣٣٢٧ ٨٢.٨ ١٠.٨
٦٠ ٤٧.٦٩ ٨.٢٧ ٣٩٤.٤ ٣٢٧.٢ ١.٢٤٨ ٢٥٠٤ ٣٩٥٧ ٨٣ ١٠.٠
٦٥ ٤٧.٦١ ١٠.٢٢ ٤٨٦.٦ ٤٠٣.٤ ١.431 2692 4515 82.9 9.3
70 47.53 12.49 593.6 488.7 1.633 2858 5162 82.3 8.7
75 47.47 14.8 702.6 574.2 1.815 3021 5661 81.7 8.1
80 47.38 17.46 827.3 667.4 2.008 3174 6297 80.7 7.6
85 47.25 20.24 956.5 756.6 2.206 3314 6861 80 7.2
90 47.14 23.45 1105.4 871.4 2.412 3450 7505 78.8 6.8
95 47.03 26.8 1260.4 976.3 2.594 3594 8078 77.5 6.4
100 46.88 31.79 1490.3 1121.3 2.857 3748 8932 75.2 6.0

لأسئلة مطابقة المحرك / المروحة واختيار ESC، اتصل بـ [email protected] or زيارة https://rcdrone.top/.

  • ملاحظة البيانات: القيم النظرية عند جهد الإدخال 47.7V للرجوع فقط.
  • التوجيه الحالي (درجة حرارة الغرفة 25 درجة مئوية، بدون تبريد إضافي): التيار فوق 32A هو منطقة غير عاملة؛ 10-32A هي منطقة عمل قصيرة الأمد (حوالي 10-30 ثانية)؛ أقل من 10A هي منطقة عمل مستدامة.

التفاصيل

MAD M8S C08 (8108) EEE V1 brushless drone motor

رسم محرك MAD M8S C08 يوفر أبعاد التركيب الرئيسية والملف الشخصي للمساعدة في تخطيط التركيب وأنماط البراغي.

MAD M8S C08 (8108) EEE V1 brushless drone motor

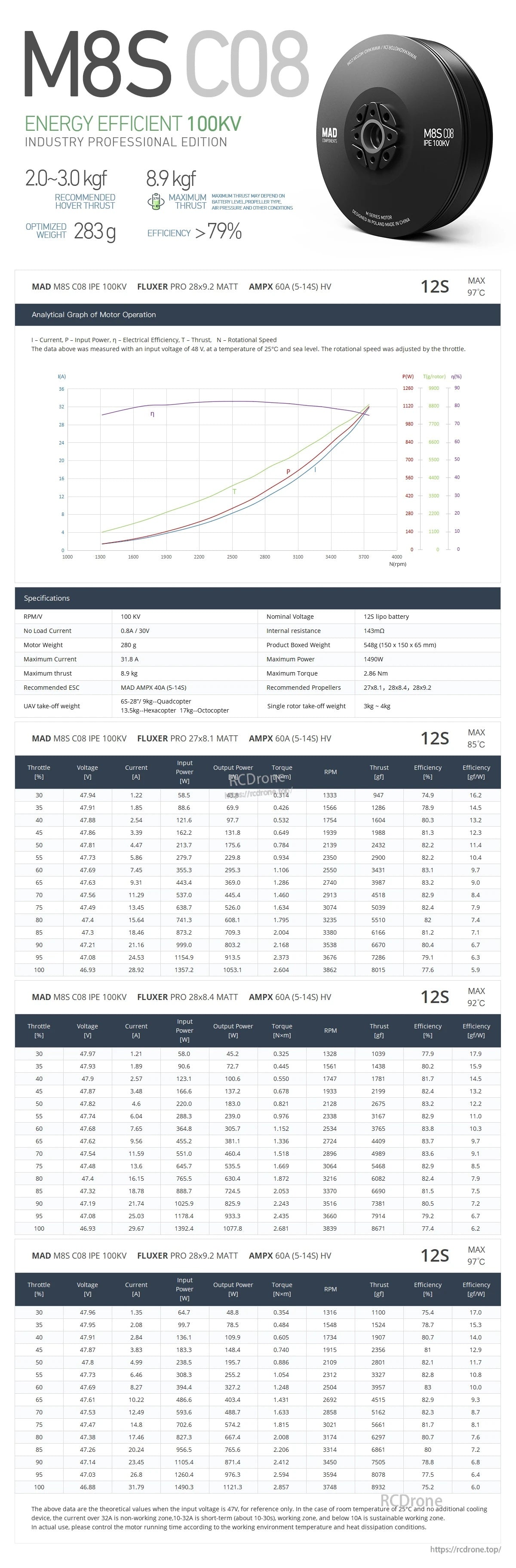

قائمة مواصفات محرك MAD M8S C08 100KV 12S توصي بدفع هوائي يتراوح بين 2.0–3.0 kgf، دفع أقصى يبلغ 8.9 kgf، ووزن محسن يبلغ 283 جرام.
