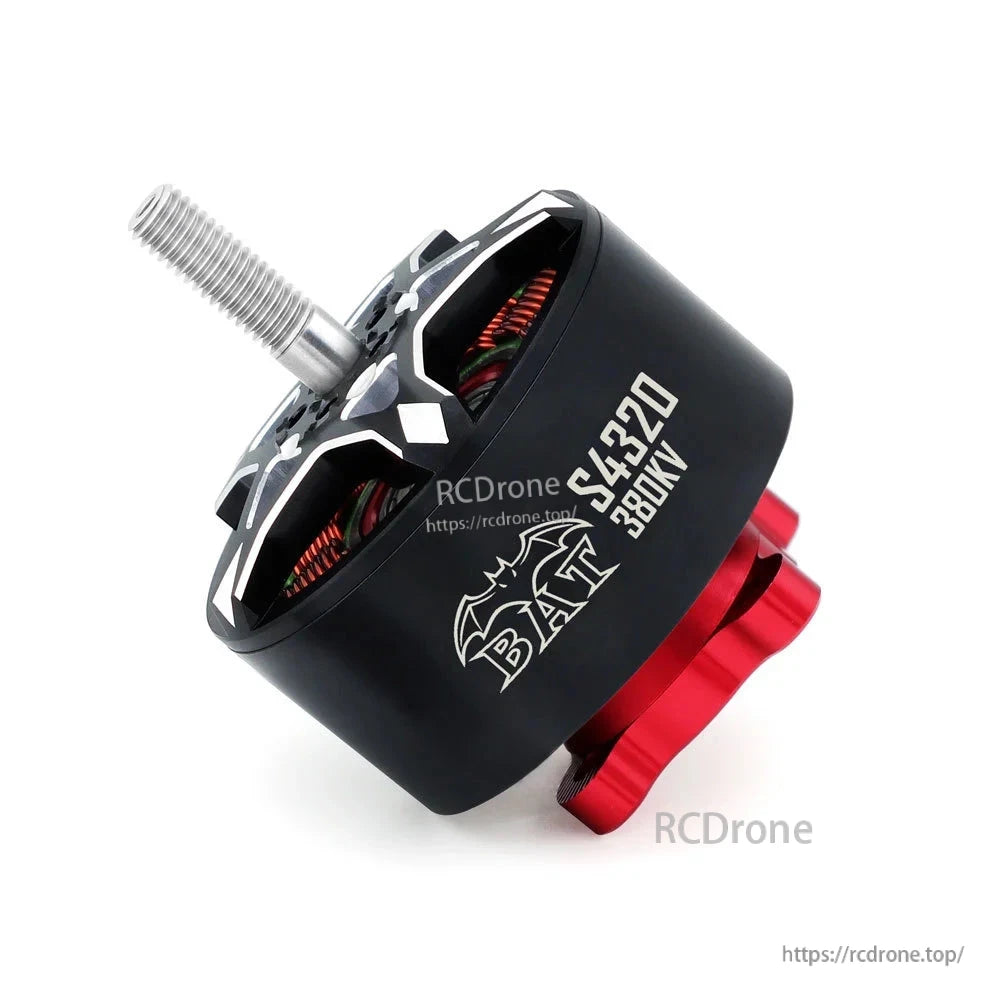

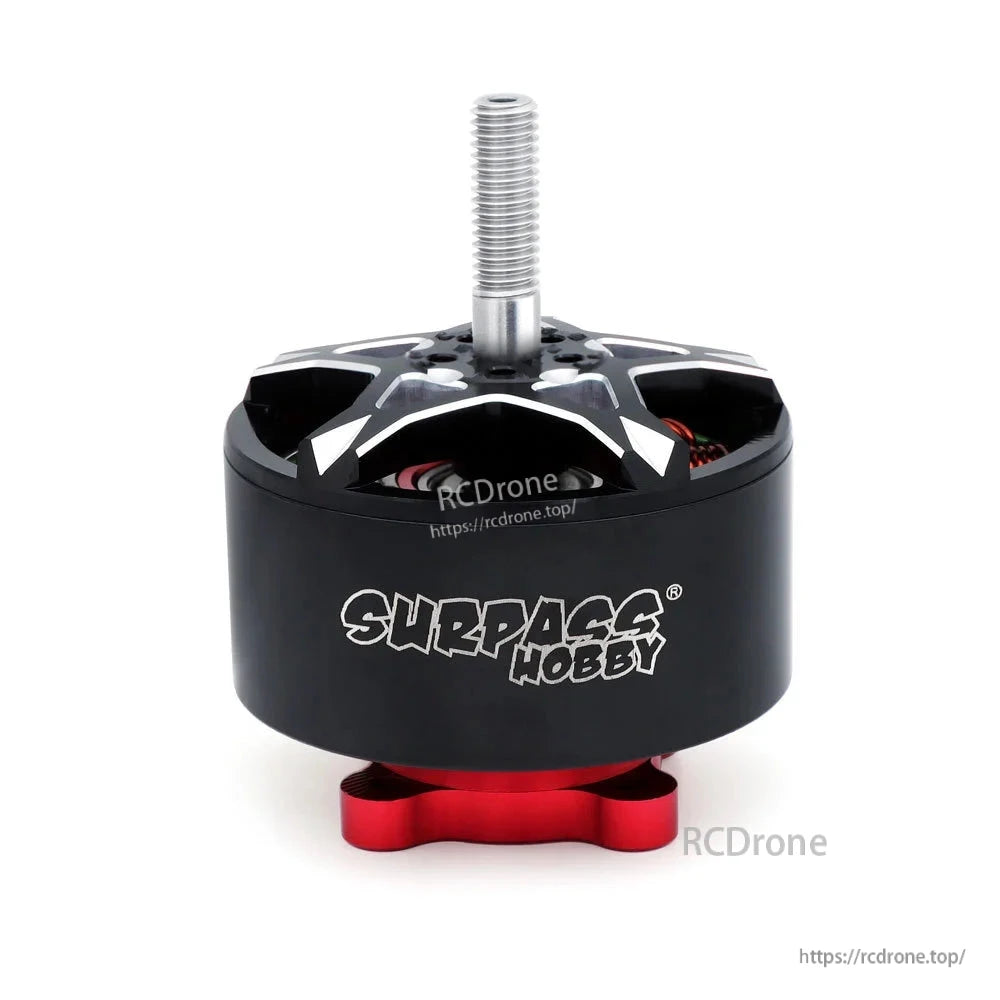

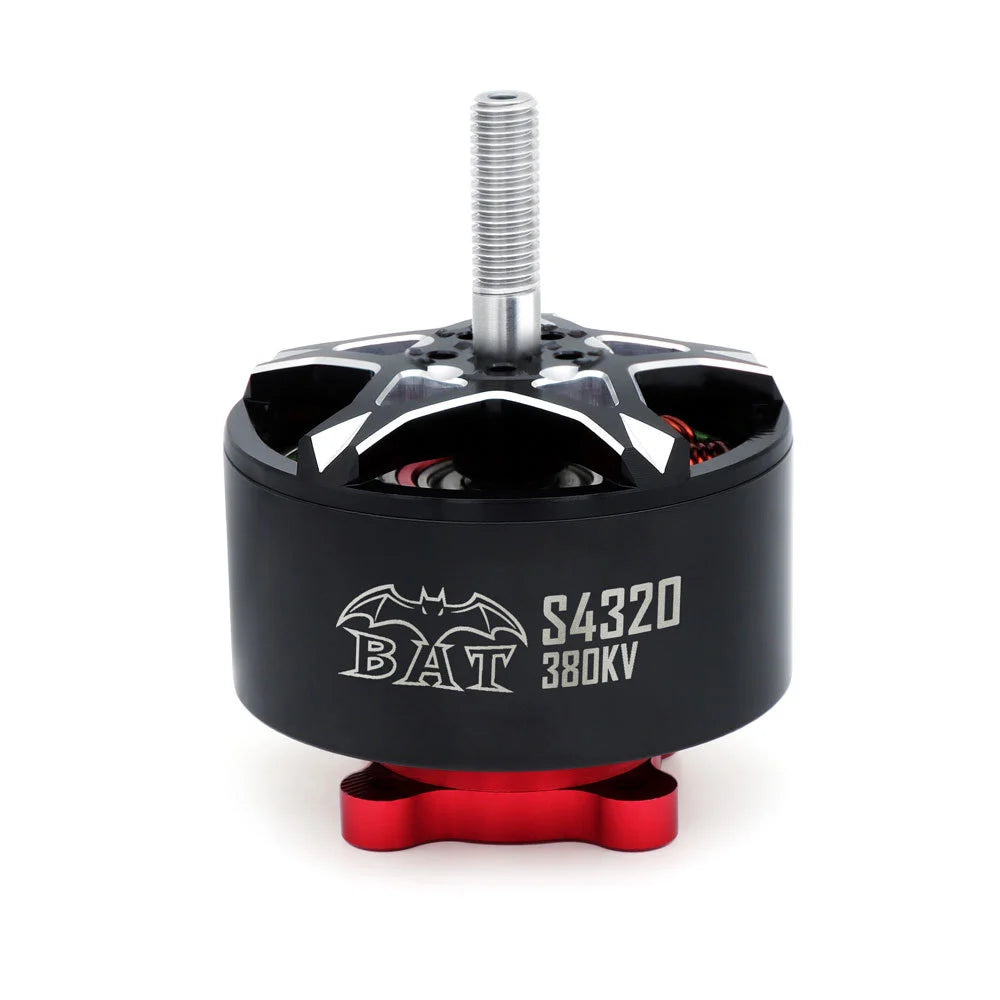

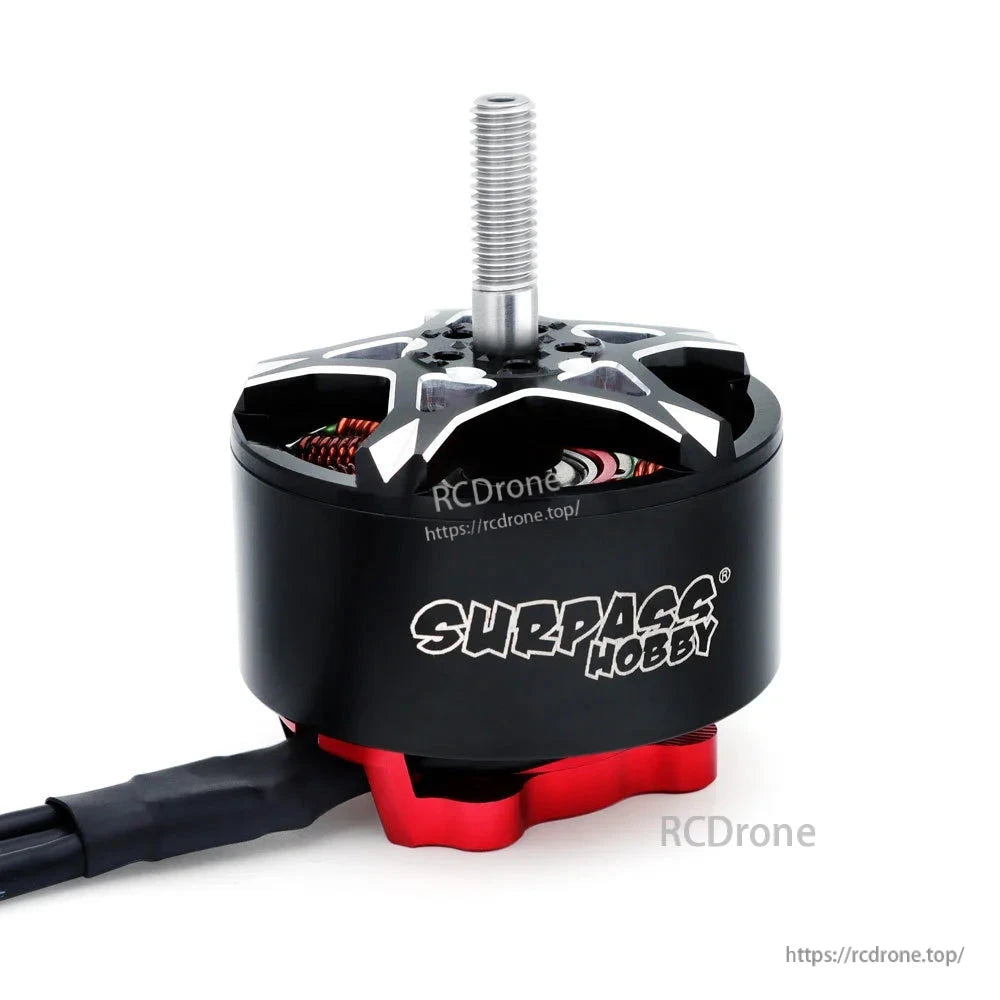

محرك سيرفاس هوبي BAT S4320 380KV بدون فرشاة FPV، 12N14P، عمود M6، Ø51×64.5 مم للطائرات بدون طيار
محرك سيرفاس هوبي BAT S4320 380KV بدون فرشاة FPV، 12N14P، عمود M6، Ø51×64.5 مم للطائرات بدون طيار
Surpass Hobby
تعذر تحميل توفر الالتقاط
نظرة عامة
محرك Surpass Hobby BAT S4320 380KV هو محرك بدون فرش مصمم لأنظمة الطاقة للطائرات المسيرة متعددة المراوح، ويتميز بعمود M6 وبنية قابلة للفك لدعم التنظيف وتبديد الحرارة.
الميزات الرئيسية
- عمود M6 مع تصميم صمولة مخصص للمساعدة في حماية خيوط العمود الفولاذي

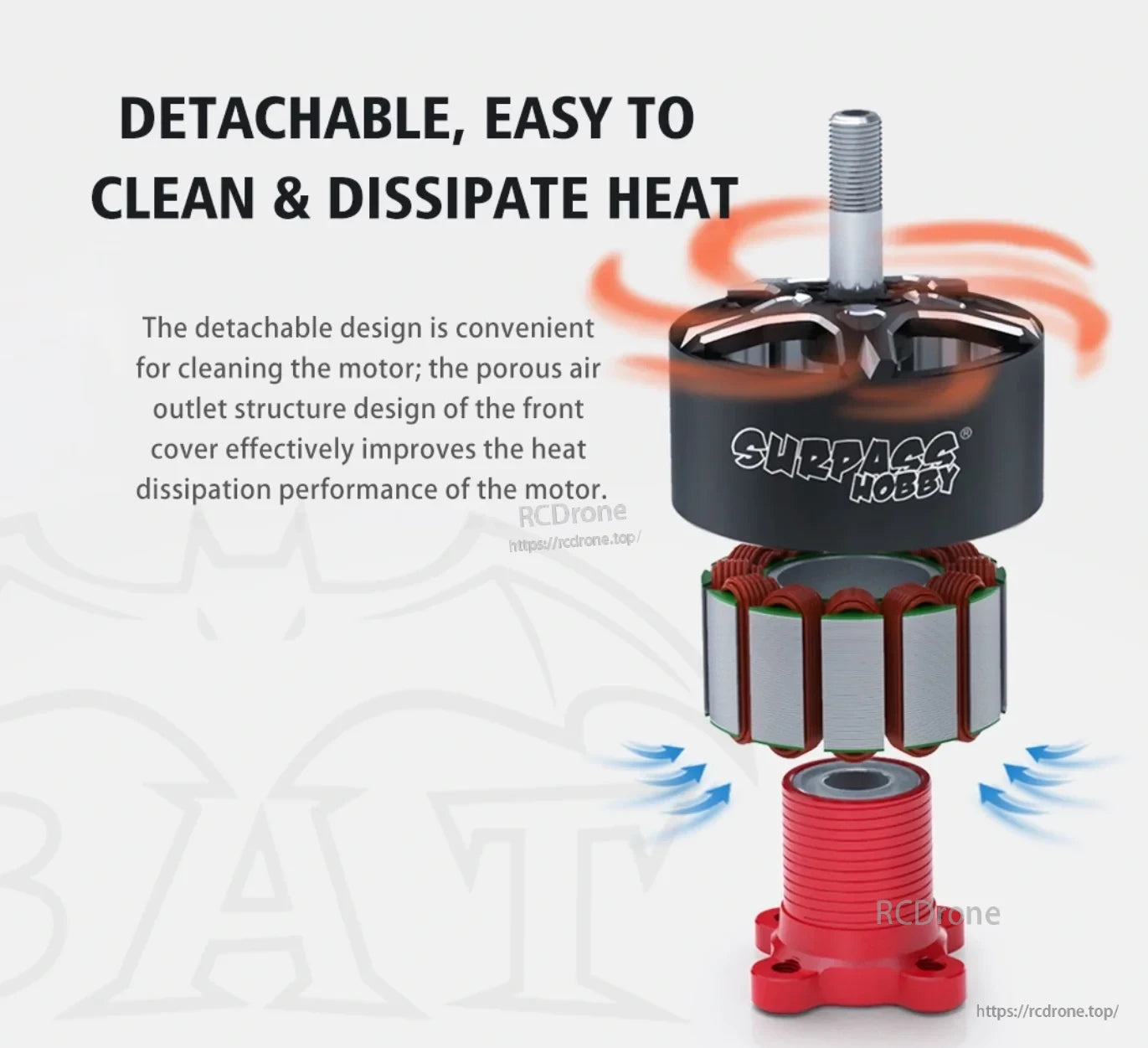

- بنية قابلة للفك لتسهيل التنظيف؛ هيكل مخرج الهواء للغطاء الأمامي يدعم تبديد الحرارة

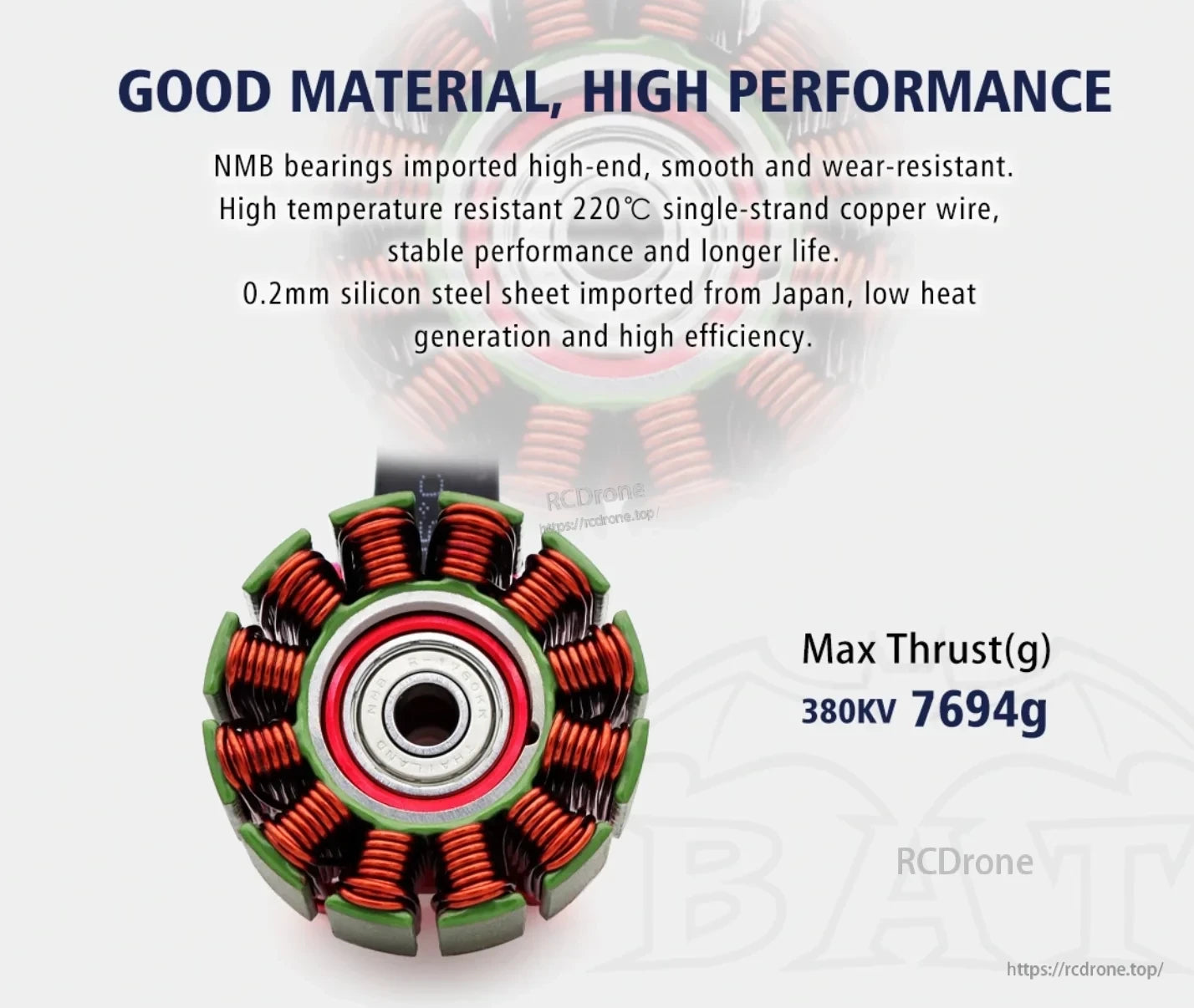

- محامل NMB لعملية سلسة ومقاومة للتآكل
- سلك نحاسي مفرد مقاوم لدرجات الحرارة العالية حتى 220 درجة مئوية
- 0.2 مم ورقة فولاذ سيليكون لتقليل توليد الحرارة وتحسين الكفاءة

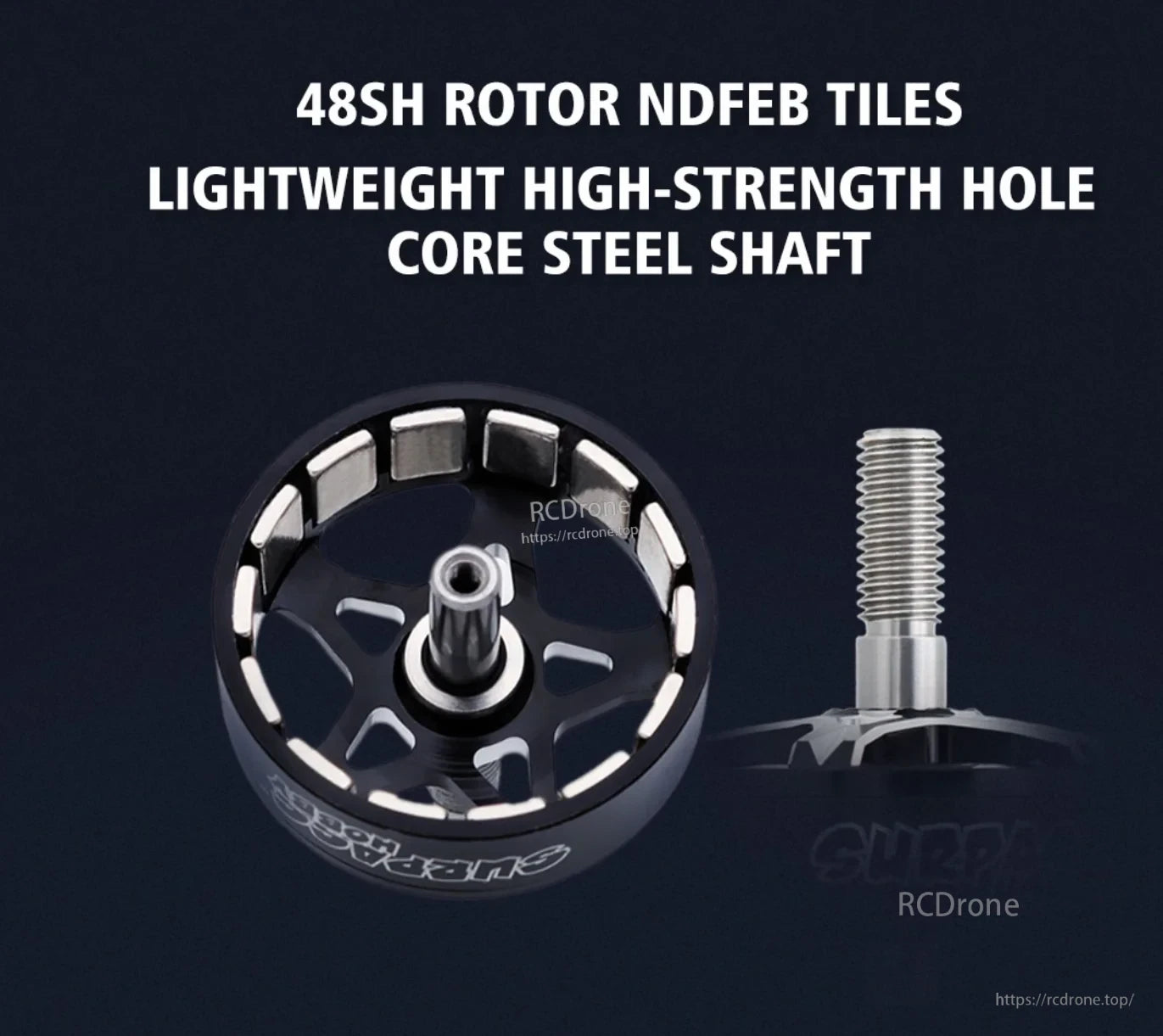

- دوار 48SH مع مغناطيسات NdFeB وعمود فولاذي مجوف عالي القوة (كما هو موصوف من قبل الشركة المصنعة)
المواصفات
| العلامة التجارية | Surpass Hobby |
| السلسلة | BAT |
| الموديل | S4320 |
| KV | 380KV |
| الفجوة / الأقطاب | 12N14P |
| الحد الأقصى للواط | 3465.3 واط |
| الحد الأقصى للتيار | 83.26 أمبير |
| تيار عدم التحميل | 0.86 أمبير |
| المقاومة الداخلية | 58.5 مللي أوم |
| حجم المحرك | Ø51 x 64.5 مم |
| حجم الستاتور | Ø43 × 20 مم |
| عمود الدوران | Ø6 مم (M6) |
| سلك المحرك | 14# ، 670 مم |
| الوزن | 300.7 غرام |
| أقصى دفع | 7694 غرام |

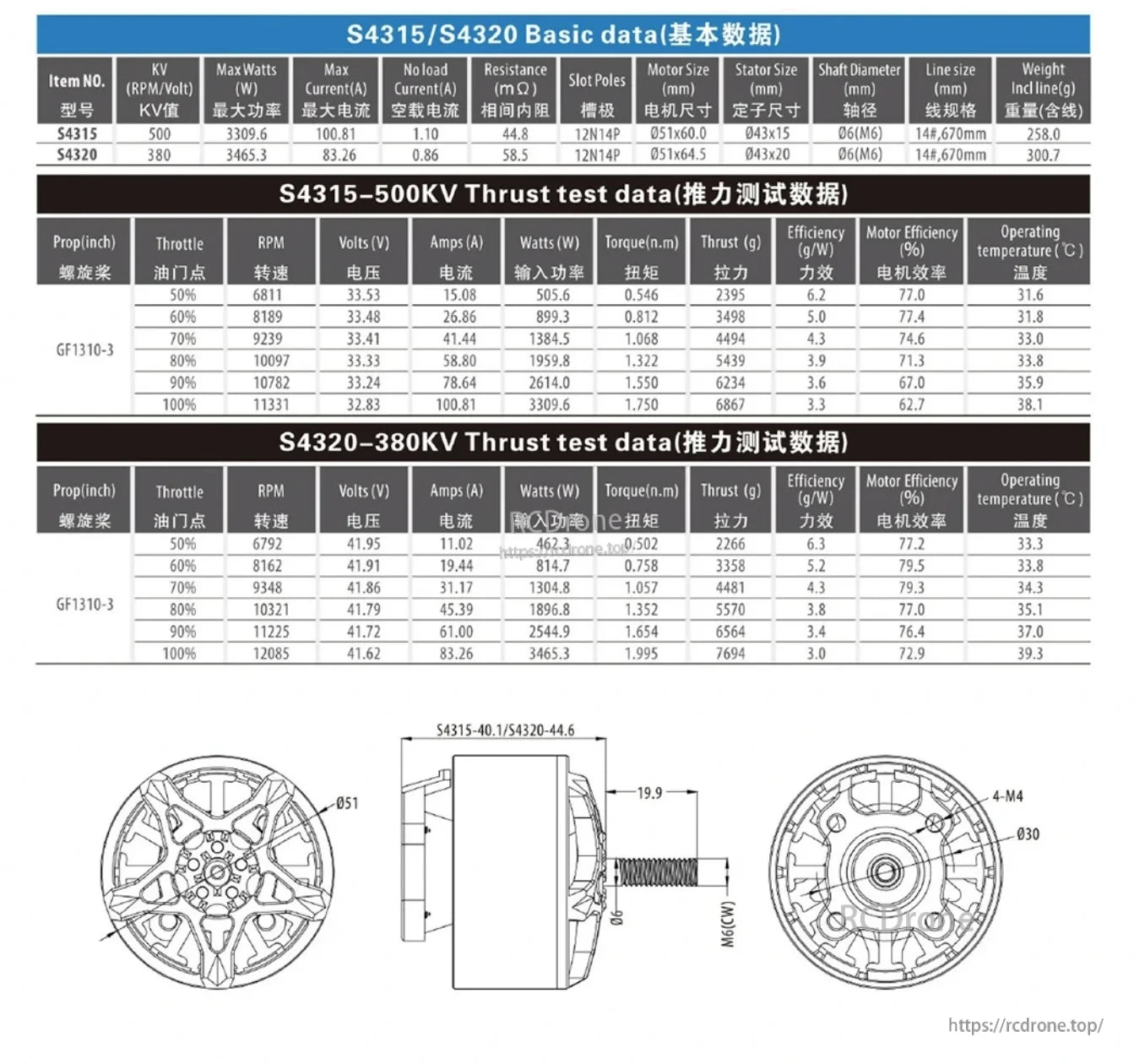

بيانات اختبار الدفع
اختبار المروحة: GF1310-3
| الخانق | دورة في الدقيقة (RPM) | فولت (V) | أمبير (A) | وات (W) | عزم الدوران (N·م) | الدفع (غ) | الكفاءة (غ/وات) | كفاءة المحرك (%) | درجة الحرارة (°م) |
|---|---|---|---|---|---|---|---|---|---|
| 50% | 6792 | 41.95 | 11.02 | 462.3 | 0.502 | 2266 | 6.3 | 77.2 | 33.3 |
| 60% | 8162 | 41.91 | 19.44 | 814.7 | 0.758 | 3358 | 5.2 | 79.5 | 33.8 |
| 70% | 9348 | 41.86 | 31.17 | 1304.8 | 1.057 | 4481 | 4.3 | 79.3 | 34.3 |
| 80% | 10321 | 41.79 | 45.39 | 1896.8 | 1.352 | 5570 | 3.8 | 77.0 | 35.1 |
| 90% | 11225 | 41.72 | 61.00 | 2544.9 | 1.654 | 6564 | 3.4 | 76.4 | 37.0 |
| 100% | 12085 | 41.62 | 83.26 | 3465.3 | 1.995 | 7694 | 3.0 | 72.9 | 39.3 |
ما هو مدرج

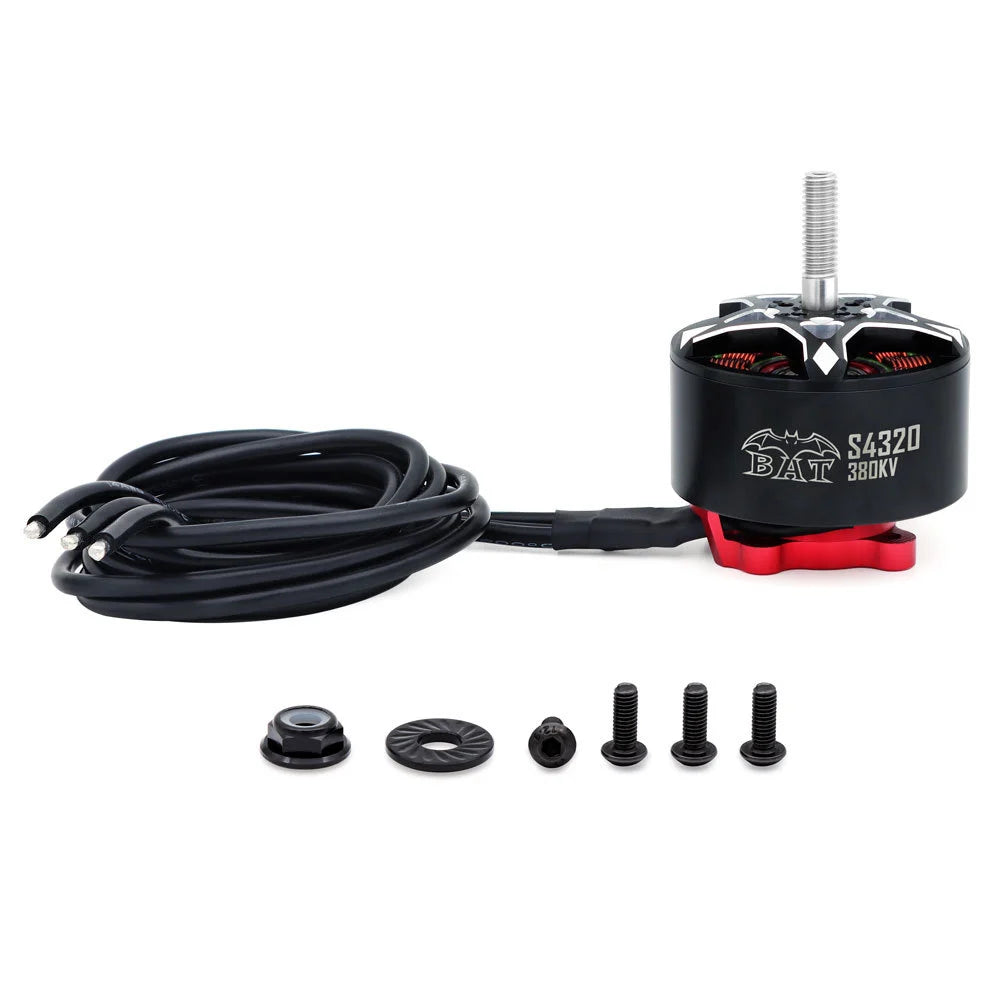

- محرك بدون فرشاة FPV من نوع Surpass Hobby BAT S4320 380KV (اختر 1PCS أو 4PCS)
لأسئلة التوافق (المراوح، الإطارات، أو تخطيط إعداد الطاقة)، اتصل بدعم العملاء على https://rcdrone.top/ أو عبر البريد الإلكتروني [email protected].
تفاصيل

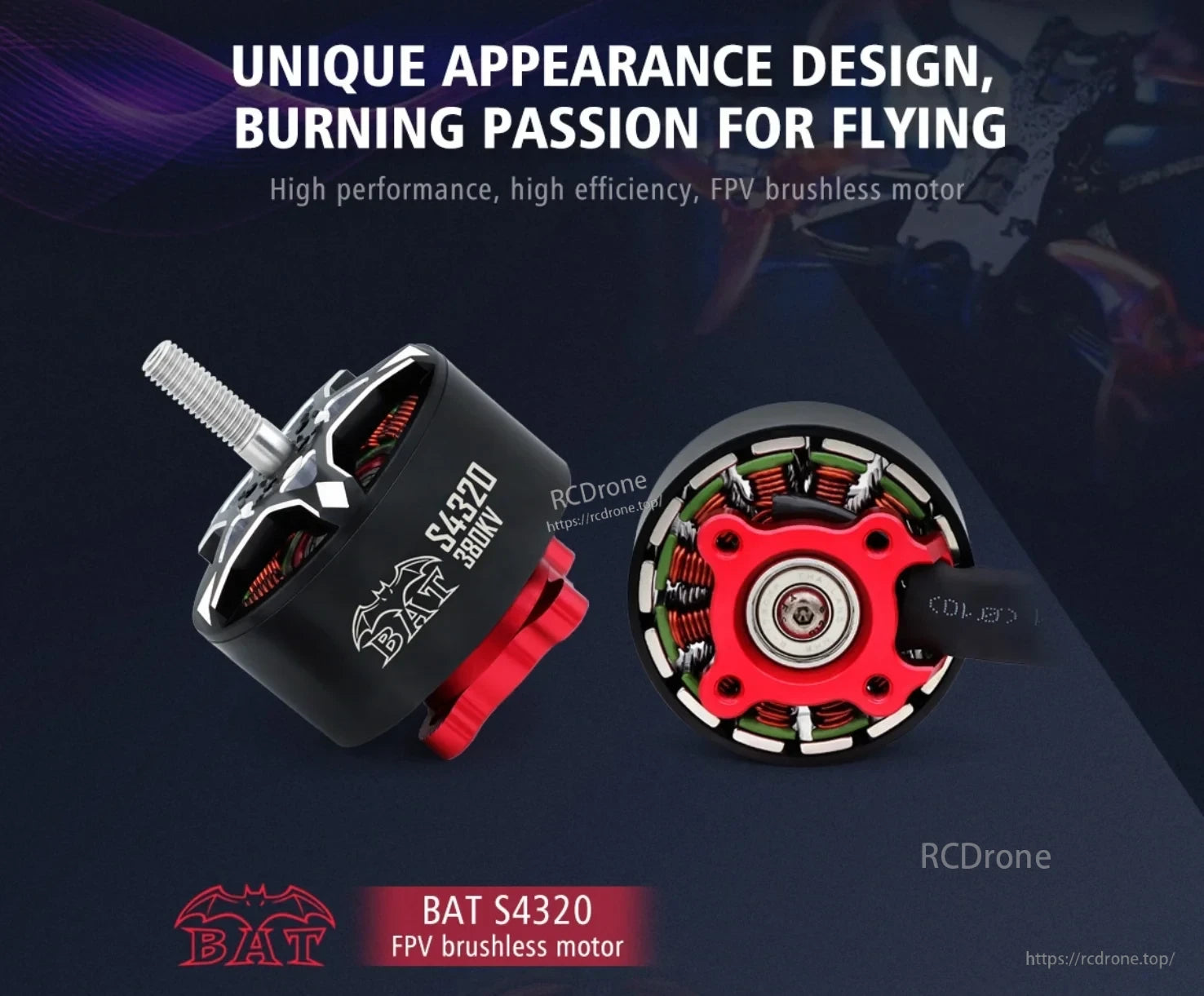

مصمم لأنظمة الطاقة متعددة المروحيات، يجمع محرك BAT S4320 380KV بين هيكل مدمج وتصميم عالي الكفاءة يركز على FPV.

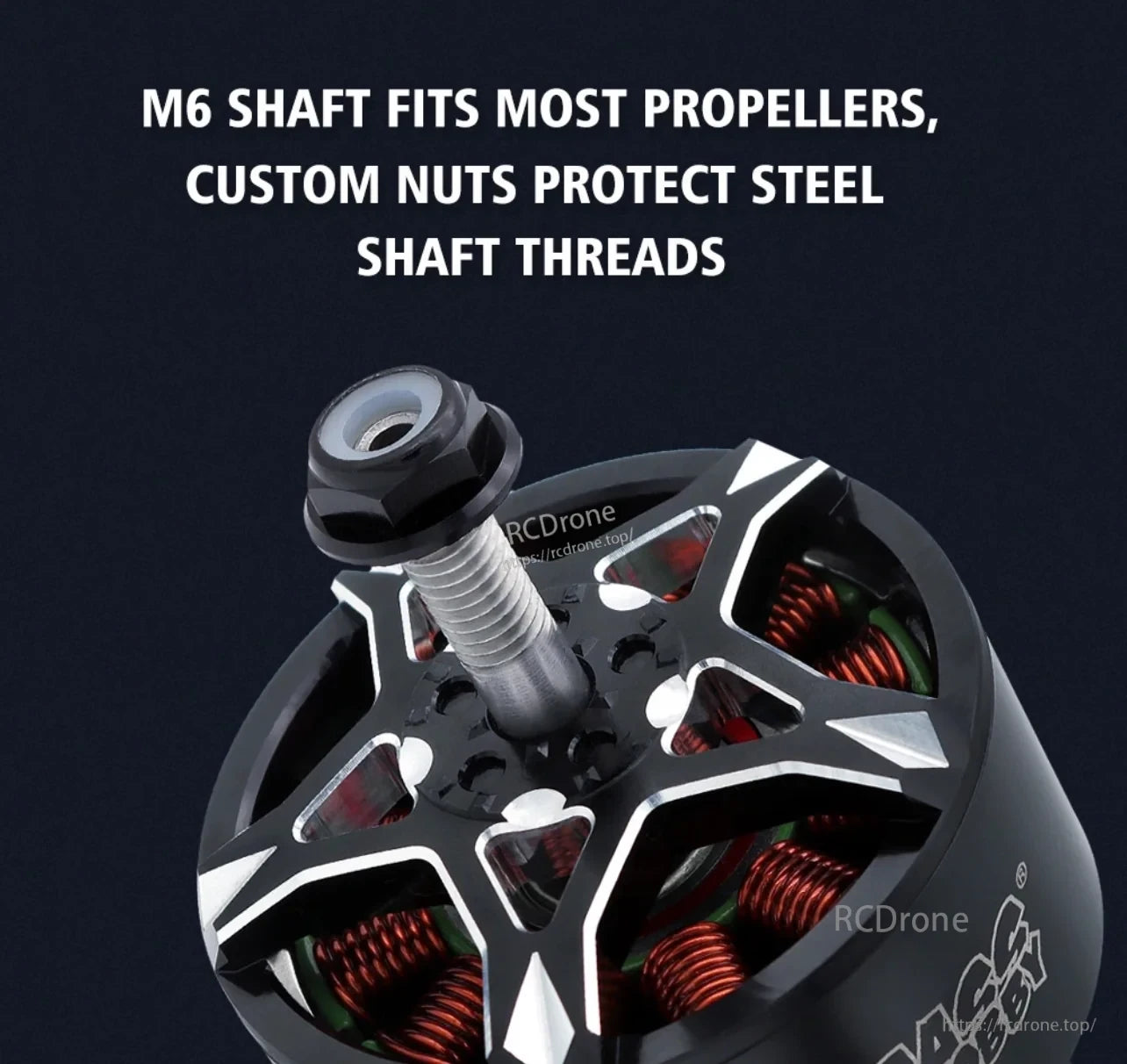

عمود M6 مع صمولة مخصصة يساعد في تركيب المراوح الشائعة مع تقليل التآكل على خيوط العمود أثناء التركيب والتبديل.
دوار 48SH مع بلاطات مغناطيسية NdFeB وعمود فولاذي مجوف يدعم تغييرات دواسة استجابة سريعة وإنتاج ثابت.

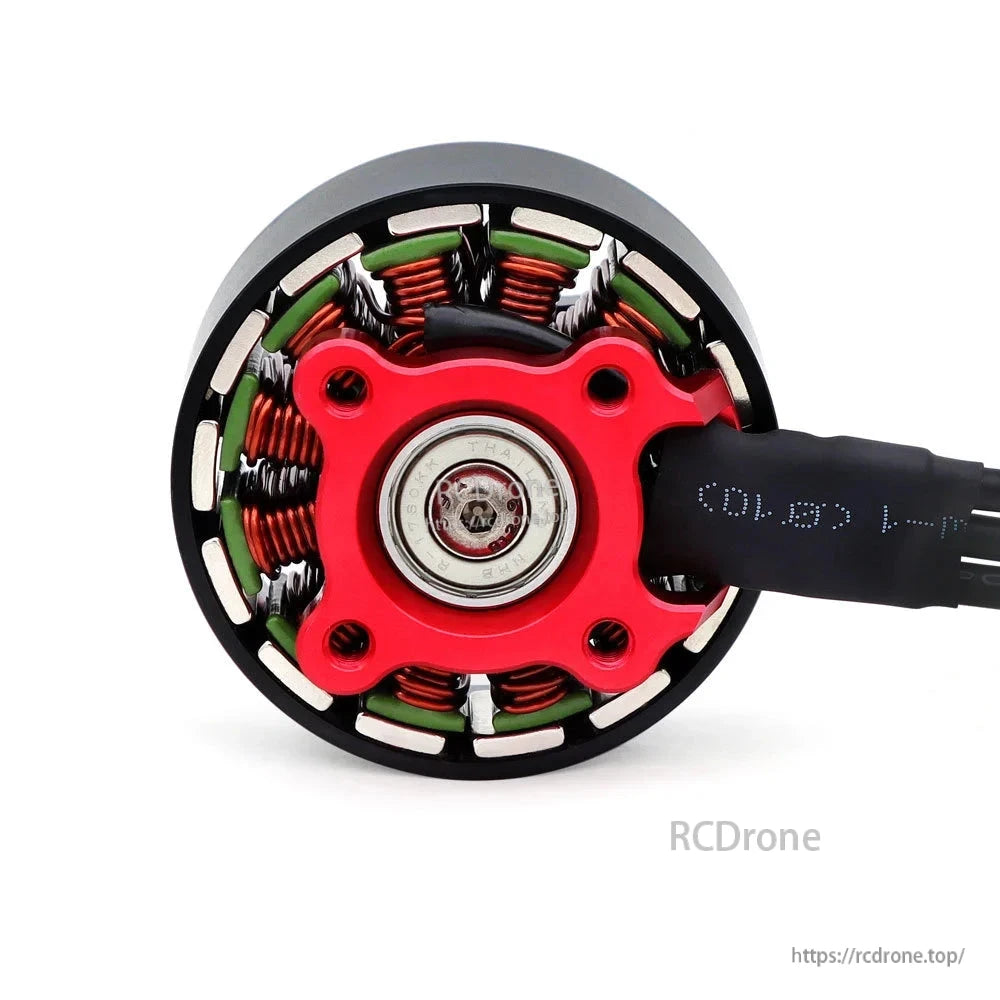

تستخدم محامل NMB ولفائف نحاسية عالية الحرارة لدعم التشغيل السلس والأداء المقاوم للحرارة.
تتيح البنية القابلة للفصل سهولة التنظيف، وقد تم تصميم مخرجات تدفق الهواء في الغطاء الأمامي لتحسين تبديد الحرارة.
تسرد جداول المراجع نتائج اختبارات الدفع والأبعاد الرئيسية للمساعدة في تخطيط توافق المروحة والإطار ونظام الطاقة.
