توب سيرفو سلسلة S S12 S16 S35 S45 S55 8.4V سيرفو بدون فرش مقاوم للماء

نظرة عامة

تعتبر سيرفوهات TopServo S Series عالية الجهد بدون فرش مصممة لتلبية احتياجات تطبيقات التحكم عن بعد التي تتطلب عزم دوران عالي، استجابة سريعة، تروس متينة، وهيكل من الألمنيوم مقاوم للماء.

تشمل السلسلة خمسة نماذج تتراوح من السيرفوهات القصيرة المدمجة S12 و S16 إلى السيرفوهات القياسية ذات العزم الأعلى S35 و S45 و S55. يتراوح عزم الدوران الأقصى من 13 كجم·سم إلى 60 كجم·سم عند 8.4 فولت, مما يسمح للمستخدمين باختيار التوازن المثالي بين السرعة، والعزم، والحجم، والوزن لمختلف بناءات التحكم عن بعد.

تدعم جميع النماذج تشغيل عالي الجهد من 4.8–8.4 فولت, تردد تحكم 333 هرتز, إشارة نبض 900–2100 ميكروثانية, و مخرج سبلاين 25T. يجعل الهيكل الألمنيومي والبناء المقاوم للماء سلسلة S مناسبة للسيارات، والشاحنات، والزحافات، والقوارب، والروبوتات، وغيرها من التطبيقات عالية الأداء التي يتم التحكم فيها عن بعد.

الميزات الرئيسية

تشغيل بجهد عالي من 4.8–8.4 فولت
محرك عالي الأداء بدون فرش
عزم دوران أقصى من 13 كجم·سم إلى 60 كجم·سم
سرعة تصل إلى 0.045 ثانية/60°
25T مخرج سن
نظام تروس مصنوع من الفولاذ المقاوم للصدأ أو التيتانيوم/الفولاذ المقاوم للصدأ
هيكل من سبائك الألمنيوم على طراز CNC
بناء مقاوم للماء IP68
تردد التحكم 333Hz
عرض نبضة 900–2100 ميكروثانية
إشارة محايدة 1500 ميكروثانية
زاوية تشغيل 120° ±10°
نطاق ميت صغير جداً 2 ميكروثانية
سلك سيرفو بطول 250 مم على طراز JR
مناسب لأنظمة استقبال JR وFutaba

مقارنة النماذج

&تيتانيوم + فولاذ مقاوم للصدأ

نموذج	نوع	الوزن	الحجم	أقصى عزم @ 8.4V	السرعة @ 8.4V	نوع التروس
S12	هيكل قصير	53 ±2 غرام	40 × 20 × 26 مم	13 كجم·سم	0.045 ثانية/60°	الفولاذ المقاوم للصدأ
S16	جسم قصير	53 ±2 غ	40 × 20 × 26 مم	18 كغ·سم	0.058 ثانية/60°	الفولاذ المقاوم للصدأ
S35	قياسي	86 ±2 غ	40 × 20 × 39.2 مم	40 كغ·سم	0.056 ثانية/60°	تيتانيوم + فولاذ مقاوم للصدأ
S45	قياسي	86 ±2 غ	40 × 20 × 39.2 مم	50 كغ·سم	0.075 ثانية/60°	تيتانيوم + فولاذ مقاوم للصدأ
S55	قياسي	86 ±2 غ	40 × 20 × 39.2 مم	60 كغ·سم	0.10 ث/60°

عزم الدوران & مقارنة السرعة

نموذج	عزم الدوران @ 6.0V	عزم الدوران @ 7.4V	عزم الدوران @ 8.4V	السرعة @ 6.0V	السرعة @ 7.4V	السرعة @ 8.4V
S12	10 كجم·سم	12 كجم·سم	13 كجم·سم	0.055 ث/60°	0.050 ث/60°	0.045 ث/60°
S16	14 كجم·سم	16 كجم·سم	18 كجم·سم	0.070 ث/60°	0.060 ث/60°	0.058 ث/60°
S35	25 كجم·سم	35 كجم·سم	40 كجم·سم	0.080 ث/60°	0.060 ث/60°	0.056 ثانية/60°
S45	35 كجم·سم	45 كجم·سم	50 كجم·سم	0.11 ثانية/60°	0.09 ثانية/60°	0.075 ثانية/60°
S55	43 كجم·سم	55 كجم·سم	60 كجم·سم	0.14 ثانية/60°	0.12 ثانية/60°	0.10 ثانية/60°

مواصفات سيرفو S12 قصير الجسم

يعتبر TopServo S12 هو النموذج الأسرع في السلسلة ويستخدم تصميم قصير الجسم مدمج بقطر 26 مم. إنه مثالي للتطبيقات التي تكون فيها مساحة التركيب والاستجابة السريعة أكثر أهمية من عزم الدوران العالي للغاية.

المواصفات	S12
الوزن	53 ±2 غرام
الأبعاد	40 × 20 × 26 مم
عزم الدوران عند 6.0 فولت	10 كغ·سم
عزم الدوران عند 7.4 فولت	12 كغ·سم
عزم الدوران عند 8.4 فولت	13 كغ·سم
السرعة عند 6.0 فولت	0.055 ثانية/60°
السرعة عند 7.4 فولت	0.050 ثانية/60°
السرعة عند 8.4 فولت	0.045 ثانية/60°
التروس	الفولاذ المقاوم للصدأ
عمود الإخراج	Ø5.9 مم 25T

مواصفات سيرفو S16 قصير الجسم

يجمع TopServo S16 بين نفس الأبعاد المدمجة القصيرة للجسم مثل S12 مع زيادة في العزم تصل إلى 18 كجم·سم عند 8.4 فولت .

المواصفات	S16
الوزن	53 ±2 جرام
الأبعاد	40 × 20 × 26 مم
عزم الدوران عند 6.0 فولت	14 كجم·سم
عزم الدوران عند 7.4 فولت	16 كجم·سم
عزم الدوران عند 8.4 فولت	18 كجم·سم
السرعة عند 6.0 فولت	0.070 ثانية/60°
السرعة عند 7.4 فولت	0.060 ثانية/60°
السرعة عند 8.4 فولت	0.058 ثانية/60°
التروس	الفولاذ المقاوم للصدأ
عمود الإخراج	Ø5.9 مم 25T

مواصفات سيرفو S35 القياسية

يقدم TopServo S35 مزيجًا قويًا من العزم العالي والاستجابة السريعة جدًا. عند 8.4 فولت، يوفر 40 كجم·سم عزم مع سرعة 0.056 ثانية/60° .

المواصفات	S35
الوزن	86 ±2 جرام
الأبعاد	40 × 20 × 39.2 مم
عزم التوقف @ 6.0 فولت	25 كجم·سم
عزم التوقف @ 7.4 فولت	35 كجم·سم
عزم التوقف @ 8.4 فولت	40 كجم·سم
السرعة @ 6.0 فولت	0.080 ثانية/60°
السرعة @ 7.4V	0.060 ثانية/60°
السرعة @ 8.4V	0.056 ثانية/60°
التروس	سبائك التيتانيوم + الفولاذ المقاوم للصدأ
عمود الإخراج	Ø5.9 مم 25T

مواصفات سيرفو S45 القياسية

تزيد TopServo S45 من عزم الدوران الأقصى إلى 50 كجم·سم عند 8.4V , مما يجعلها مناسبة لأنظمة التوجيه والتحكم RC الأكبر أو الأثقل.

المواصفات	S45
الوزن	86 ±2 جرام
الأبعاد	40 × 20 × 39.2 مم
عزم الدوران عند 6.0V	35 كجم·سم
عزم الدوران عند 7.4V	45 كجم·سم
عزم الدوران عند 8.4V	50 كجم·سم
السرعة @ 6.0V	0.11 ثانية/60°
السرعة @ 7.4V	0.09 ثانية/60°
السرعة @ 8.4V	0.075 ثانية/60°
التروس	سبائك التيتانيوم + الفولاذ المقاوم للصدأ
عمود الإخراج	Ø5.9 مم 25T

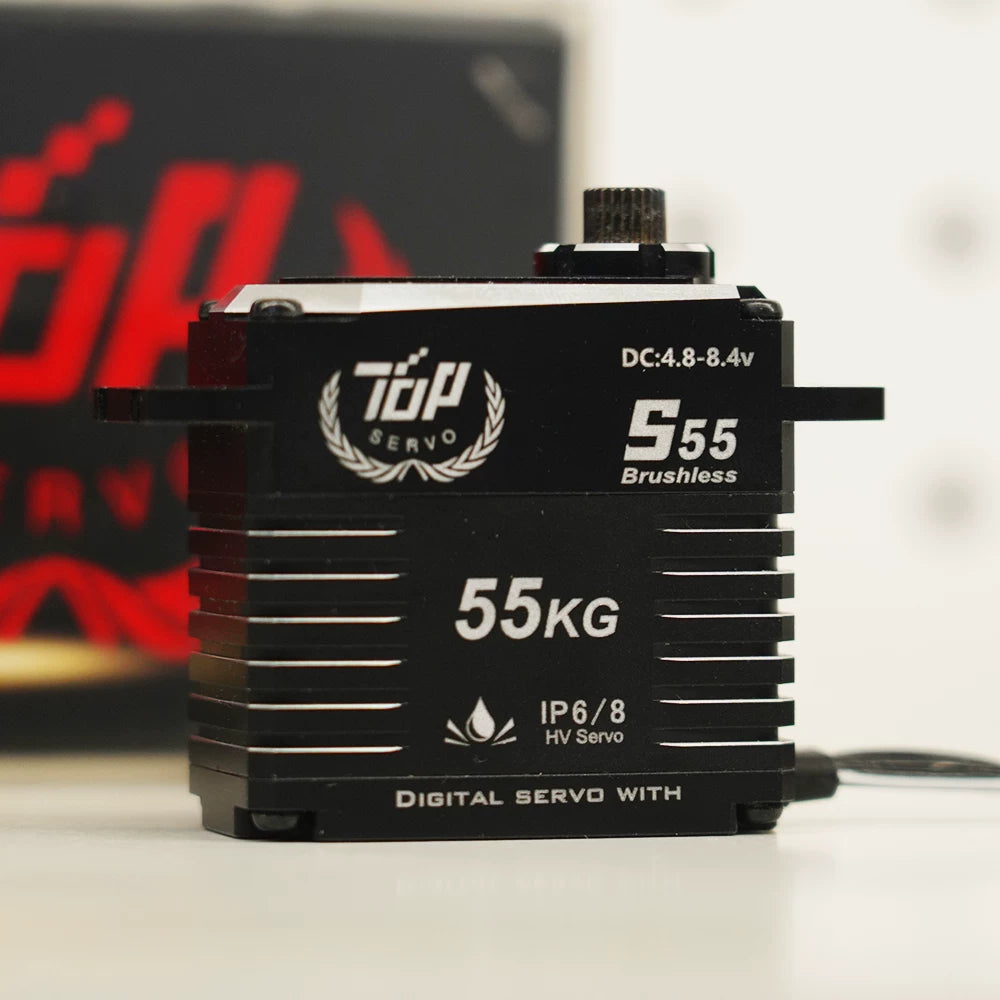

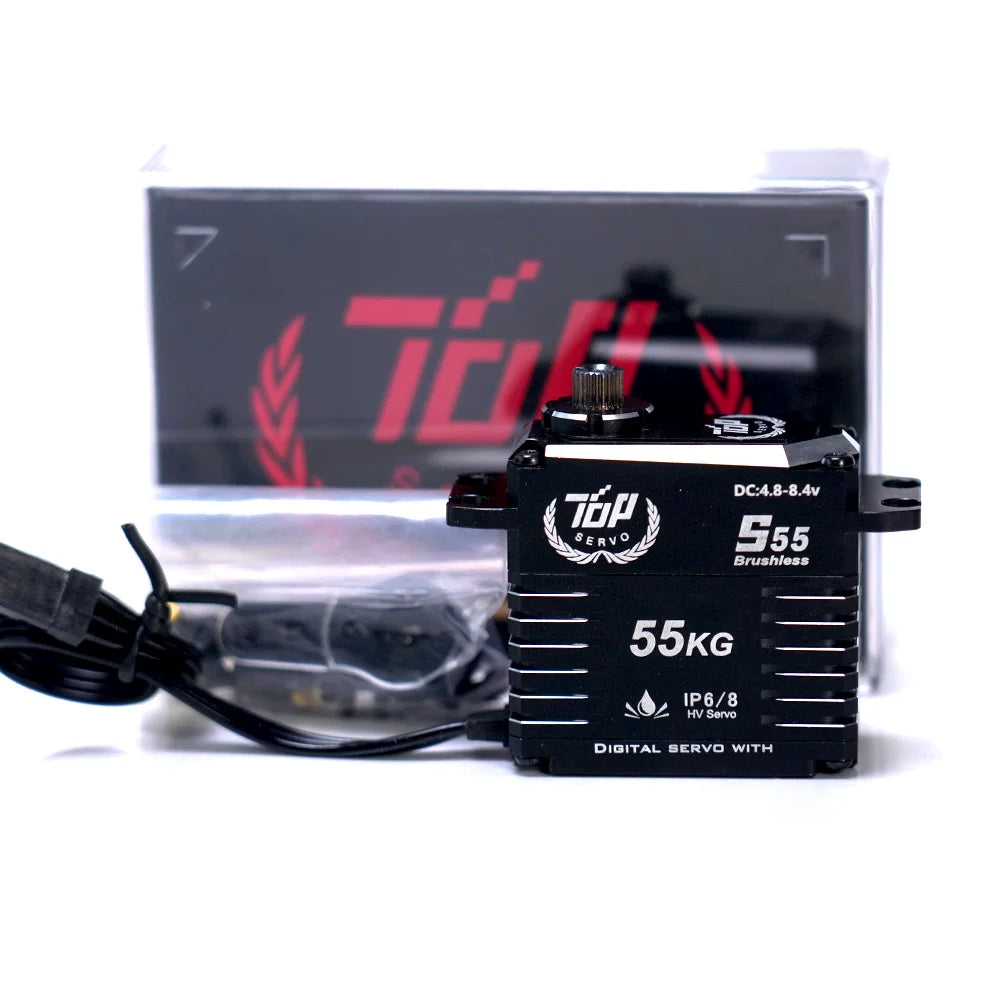

مواصفات سيرفو S55 القياسية

سيرفو TopServo S55 هو أعلى نموذج عزم دوران في سلسلة S، حيث يقدم حتى 60 كجم·سم عند 8.4V لتطبيقات RC ذات الحمل العالي.

المواصفات	S55
الوزن	86 ±2 جرام
الأبعاد	40 × 20 × 39.2 مم
عزم الدوران عند 6.0V	43 كجم·سم
عزم الدوران عند 7.4 فولت	55 كجم·سم
عزم الدوران عند 8.4 فولت	60 كجم·سم
السرعة عند 6.0 فولت	0.14 ثانية/60°
السرعة عند 7.4 فولت	0.12 ثانية/60°
السرعة عند 8.4 فولت	0.10 ثانية/60°
التروس	سبائك التيتانيوم + الفولاذ المقاوم للصدأ
عمود الإخراج	Ø5.9 مم 25T

المواصفات الشائعة

المواصفة	التفاصيل
جهد التشغيل	4.8–8.4V
نوع المحرك	محرك بدون فرشاة
عرض النبضة	900–2100 μs
موضع الحياد	1500 μs
تردد الإشارة	333Hz
زاوية التشغيل	120° ±10°
نطاق الموت	2 μs
درجة حرارة التشغيل	-10°C إلى 50°C
الإسكان	سبائك الألمنيوم
تصنيف مقاومة الماء	IP68
كابل السيرفو	250 مم
موصل	نوع JR
توافق المستقبل	JR / Futaba
تيار الانتظار	20 مللي أمبير
لا تحميل تيار	200 مللي أمبير كحد أقصى
تيار التوقف	4000 مللي أمبير كحد أقصى

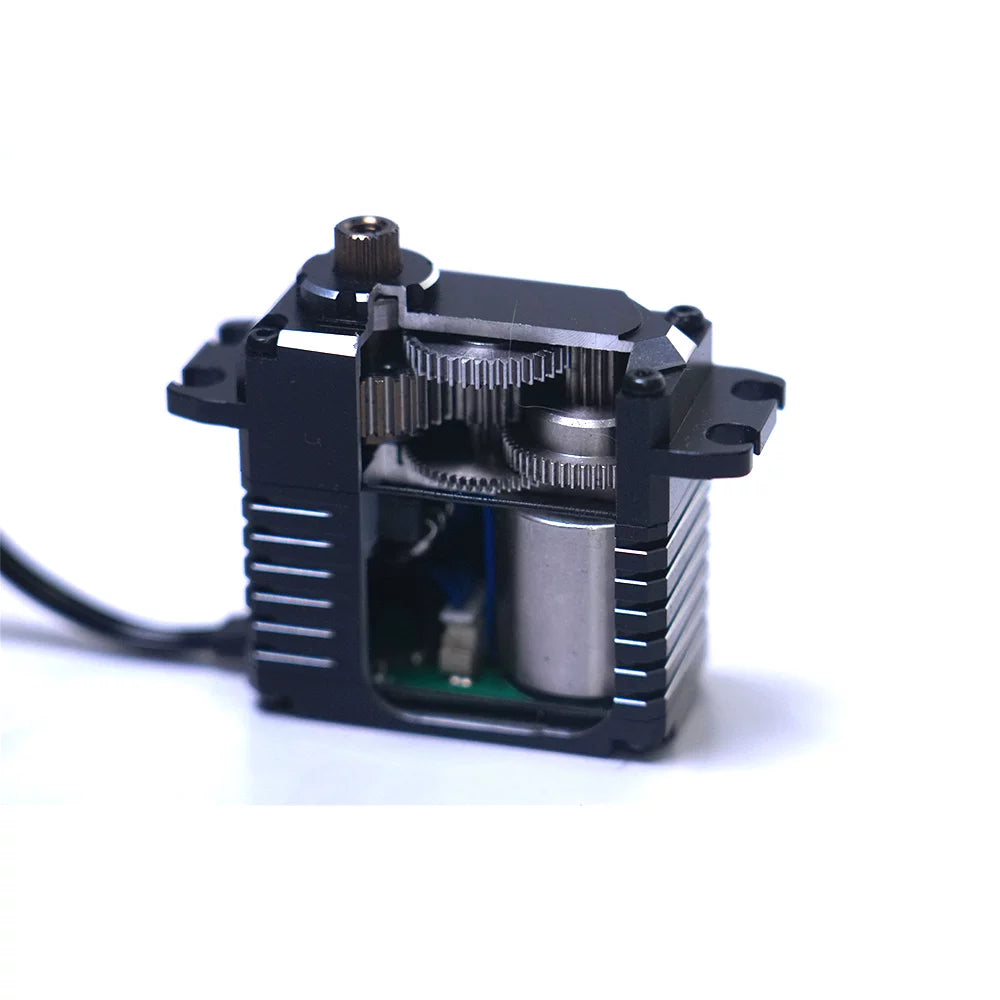

تكوين التروس

تستخدم النماذج تكوينات تروس مختلفة بناءً على نطاق العزم المقصود:

S12 / S16: تروس من الفولاذ المقاوم للصدأ بقطر 5 مم.9 مم 25T عمود الإخراج
S35 / S45 / S55: سبيكة التيتانيوم + نظام تروس من الفولاذ المقاوم للصدأ مع عمود إخراج Ø5.9 مم 25T

يوفر هذا البناء المعدني للتروس قوة ومتانة متزايدة لتطبيقات التوجيه والتحكم ذات الحمل العالي.

التطبيقات

يمكن استخدام سلسلة TopServo S في مجموعة واسعة من تطبيقات التحكم عن بعد والروبوتات، بما في ذلك:

سيارات RC 1/10 و 1/8
شاحنات RC
زحافات RC
مركبات RC على الطرق الوعرة
قوارب RC
الروبوتات
أنظمة التحكم الميكانيكية
مشاريع RC DIY

تعتبر S12 و S16 مناسبة بشكل خاص حيث يتطلب الأمر جسم سيرفو أقصر، بينما توفر S35 و S45 و S55 عزم دوران متزايد تدريجياً للتطبيقات ذات الأحمال الثقيلة.

ما هو مدرج

1 × سيرفو بدون فرش TopServo S Series
