نظرة عامة

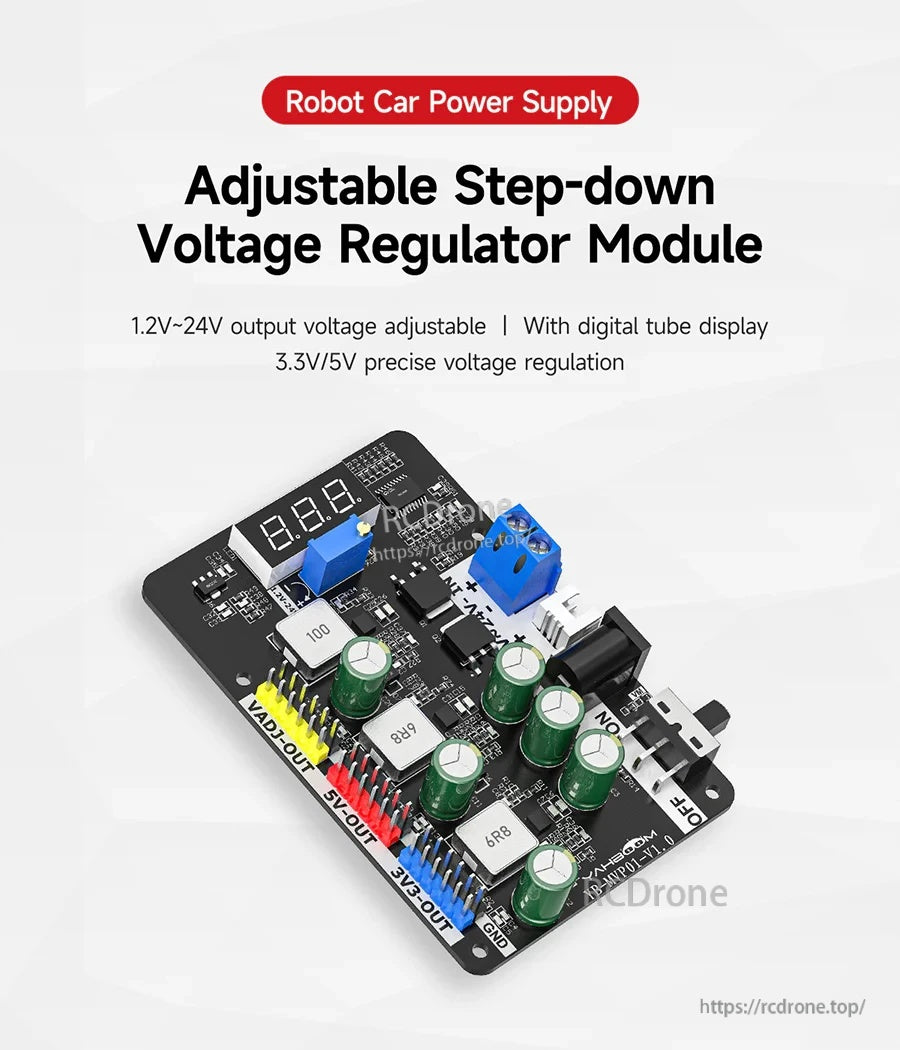

تم تصميم وحدة تخفيض وتثبيت الجهد القابلة للتعديل DC-DC هذه لتزويد مشاريع الإلكترونيات ولوحات التطوير بالطاقة مع نطاق إدخال واسع من 6V-24V. توفر ثلاثة مخرجات مستقلة: مخرج قابل للتعديل من 1.2V-24V بالإضافة إلى مخرجات ثابتة 5V و3.3V، وتشمل شاشة أنبوب رقمي لمراقبة الجهد الخارج في الوقت الحقيقي.
الميزات الرئيسية
- نطاق إدخال واسع: إدخال DC من 6V-24V.

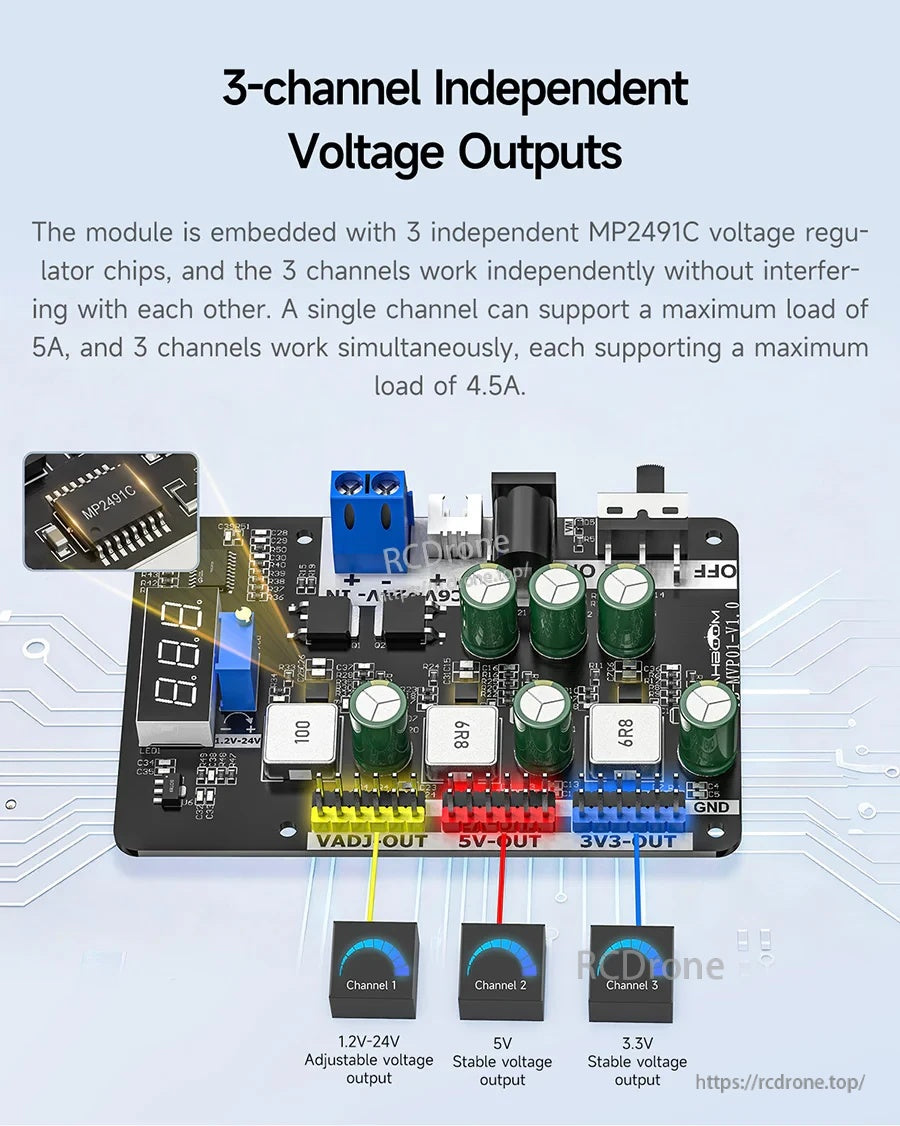

- مخرجات مستقلة بثلاث قنوات: مخرج قابل للتعديل من 1.2V-24V، مخرج ثابت 5V، مخرج ثابت 3.3V.
- عرض الجهد الرقمي: يعرض الأنبوب الرقمي الجهد؛ خطأ الفولتميتر: ±1%.

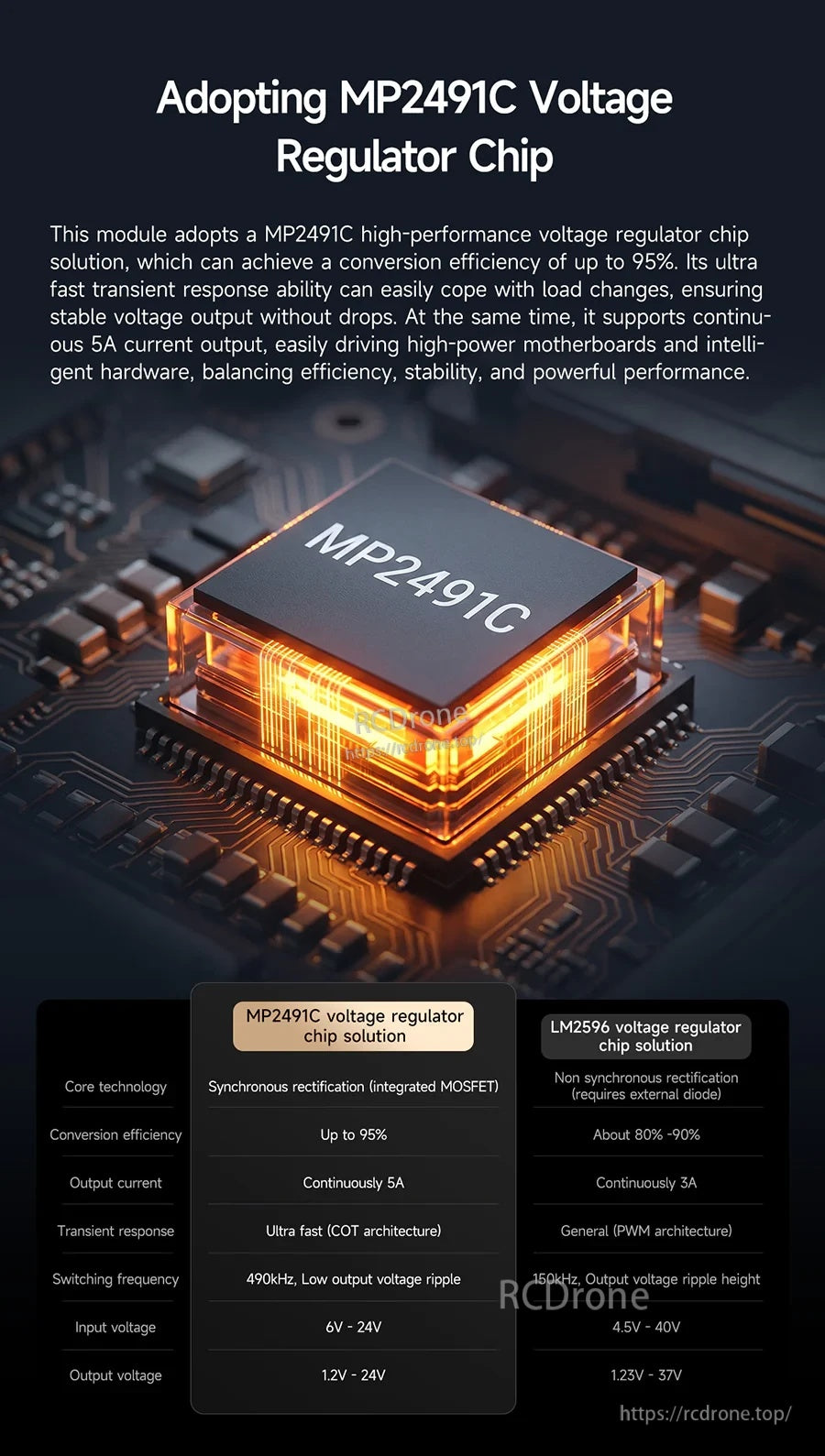

- حل منظم MP2491C: كفاءة التحويل تصل إلى 95٪؛ تردد التبديل 490kHz (تموج جهد منخفض للخروج).

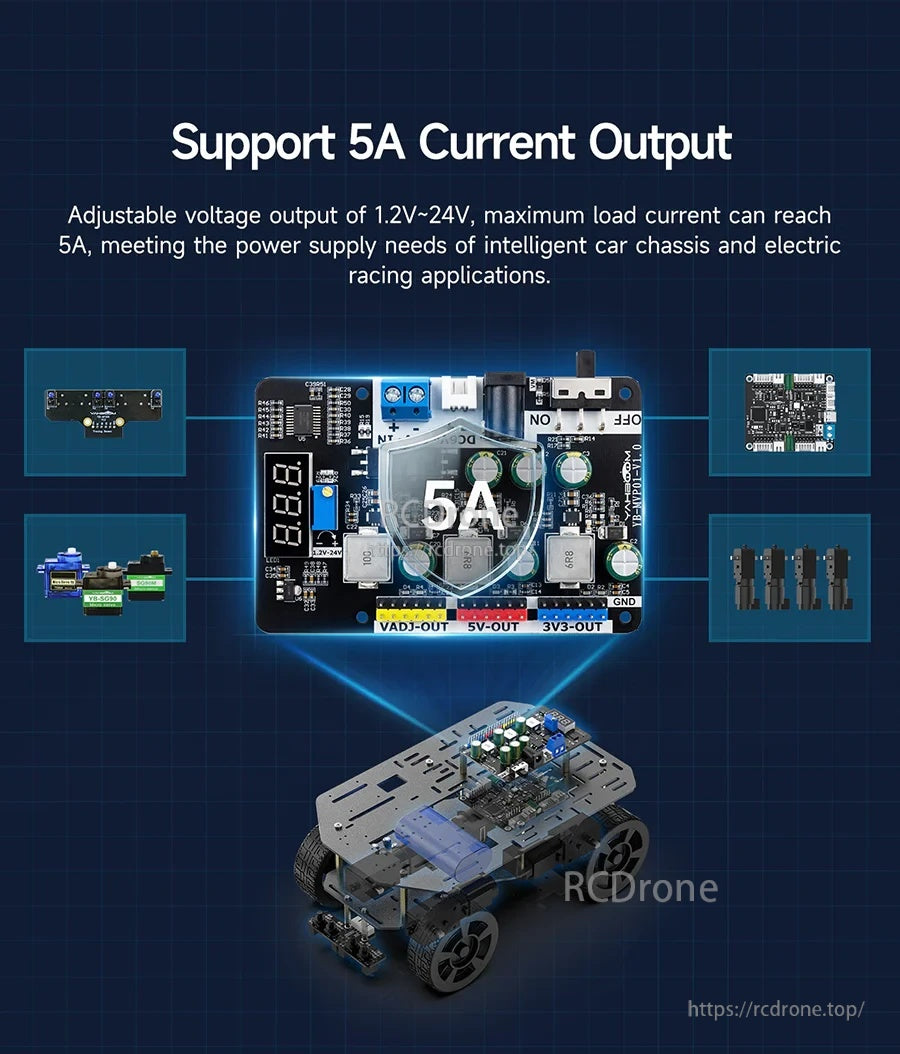

- القدرة الحالية: القناة الواحدة تدعم حملاً أقصى قدره 5A؛ عند عمل 3 قنوات في وقت واحد، تدعم كل منها حملاً أقصى قدره 4.5A.

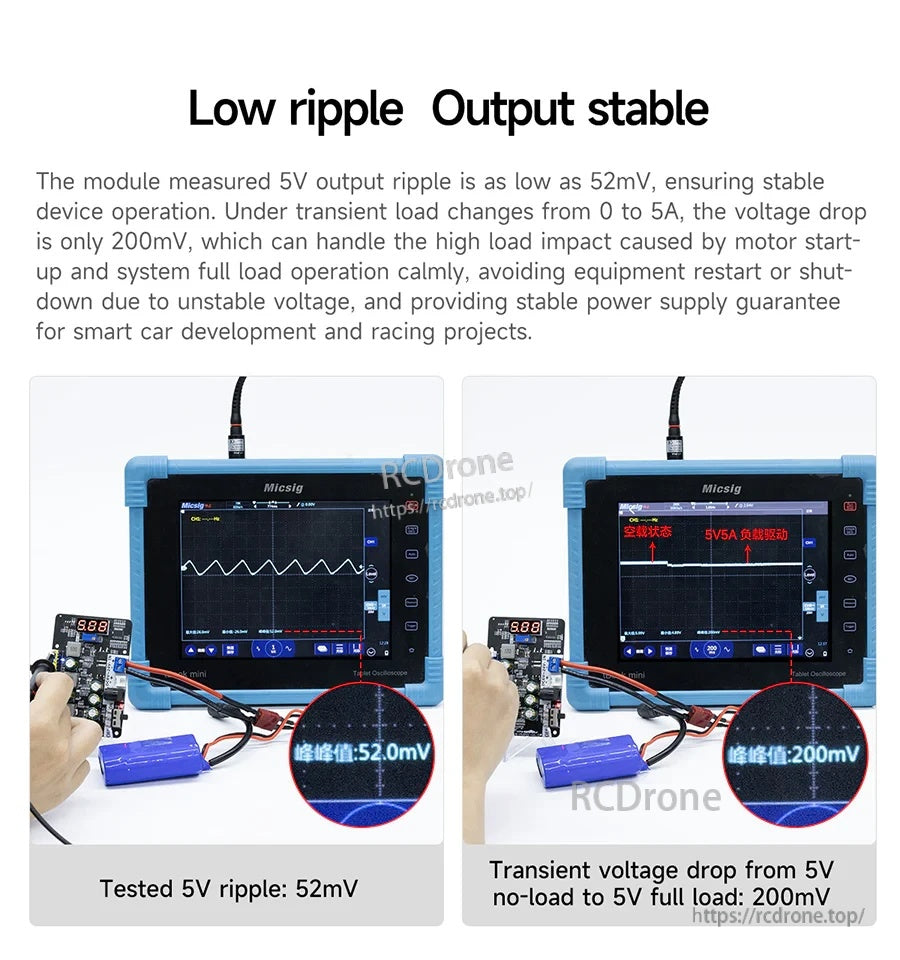

- تموج منخفض، خرج مستقر: تم اختبار تموج 5V: 52mV؛ انخفاض الجهد العابر من 0A إلى 5A: 200mV.
- واجهات إدخال طاقة متعددة: يدعم عدة طرق اتصال للإدخال.

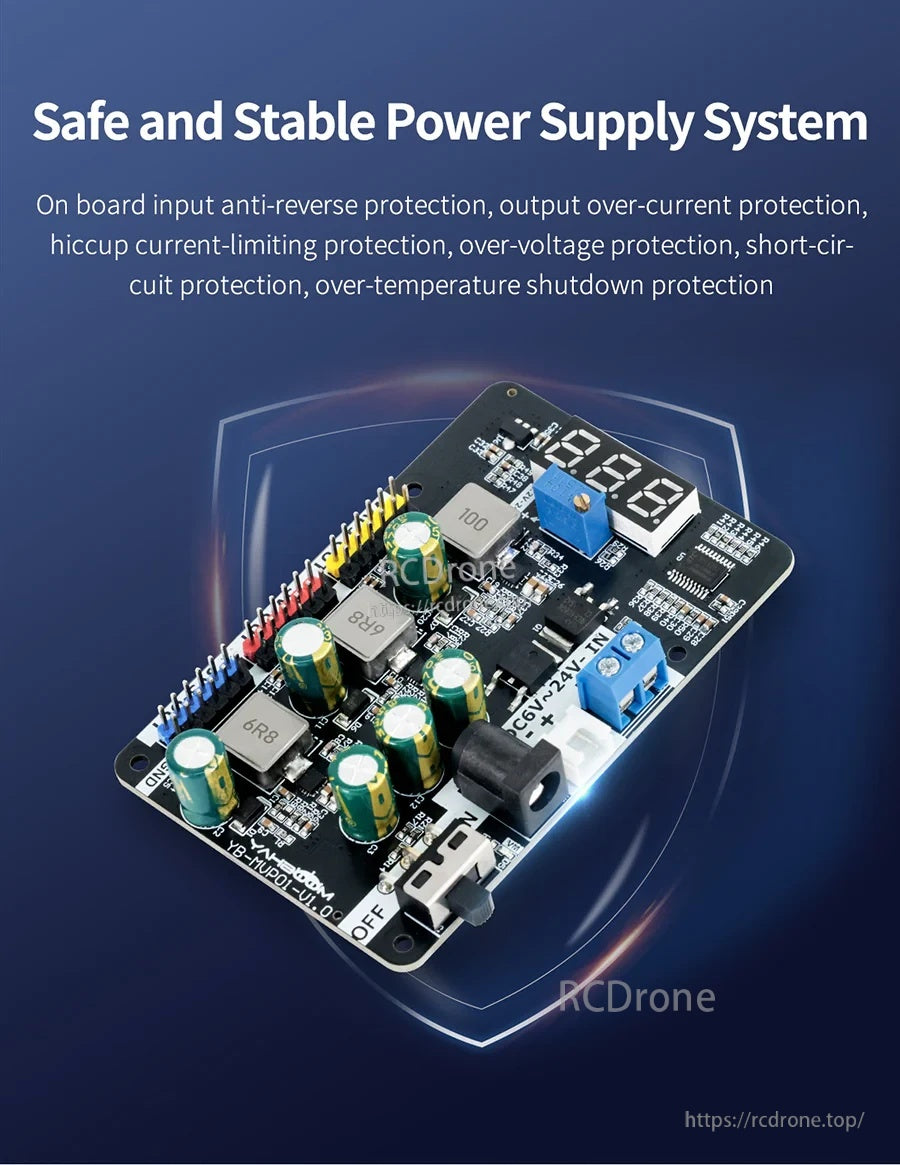

- مؤشرات الحماية على اللوحة:& حماية من عكس الإدخال، حماية من التيار الزائد في الخرج، حماية تحديد التيار المتقطع، حماية من الجهد الزائد، حماية من الدائرة القصيرة، حماية من إيقاف التشغيل بسبب ارتفاع درجة الحرارة؛ ضوء مؤشر الطاقة ومؤشر/تذكير الدائرة القصيرة.
- اتجاه ضبط المقبض: الدوران في اتجاه عقارب الساعة يزيد الجهد؛ الدوران عكس اتجاه عقارب الساعة يقلل الجهد.
المواصفات
| جهد الإدخال | 6V-24V | |
| جهد الخرج القابل للتعديل | 1.2V-24V | |
| المخرجات الثابتة | 5V, 3.3V | |
| قنوات الخرج | 3 قنوات خرج جهد مستقلة (القناة 1: قابلة للتعديل؛ القناة 2: 5V؛ القناة 3: 3.3V) | |
| الحمولة القصوى (قناة واحدة) | 5A | |
| الحمولة القصوى (3 قنوات في وقت واحد) | كل قناة بحد أقصى 4. | 5A |
| رقاقة منظم | MP2491C | |
| كفاءة التحويل | تصل إلى 95% | |
| تردد التبديل | 490kHz | |
| عرض | عرض الجهد بأنبوب رقمي؛ خطأ ±1% | |
| تموج (تم الاختبار عند خرج 5V) | 52mV | |
| انخفاض الجهد العابر (من 0A إلى 5A) | 200mV |

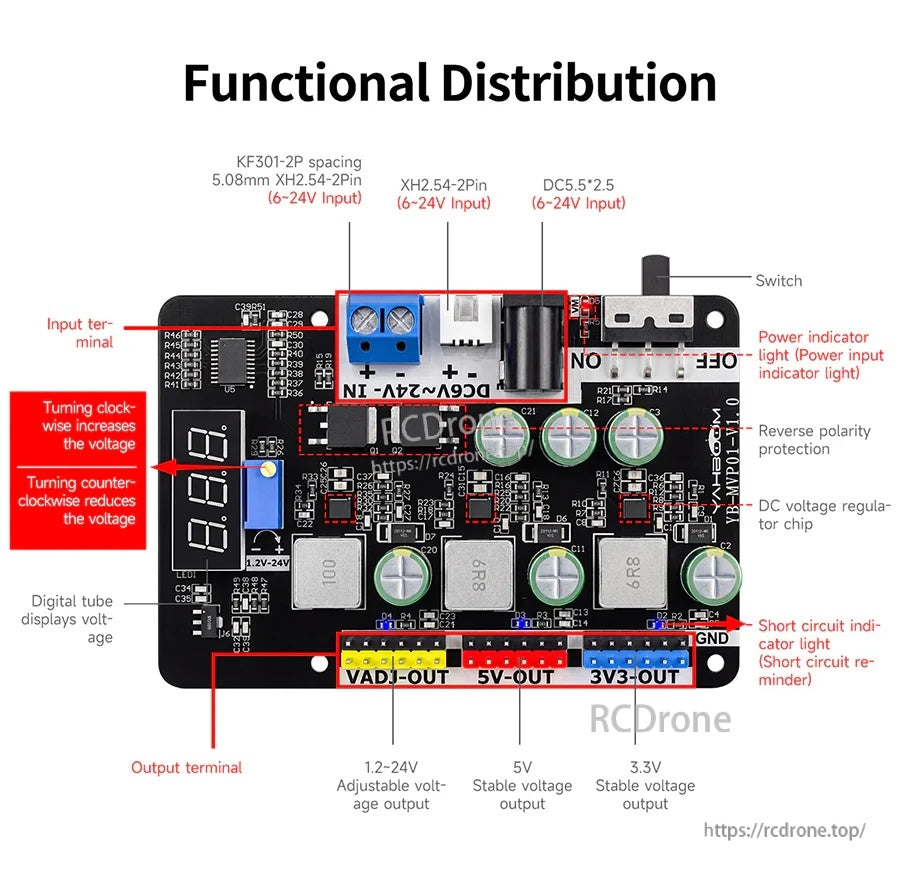

واجهات & أطراف
-

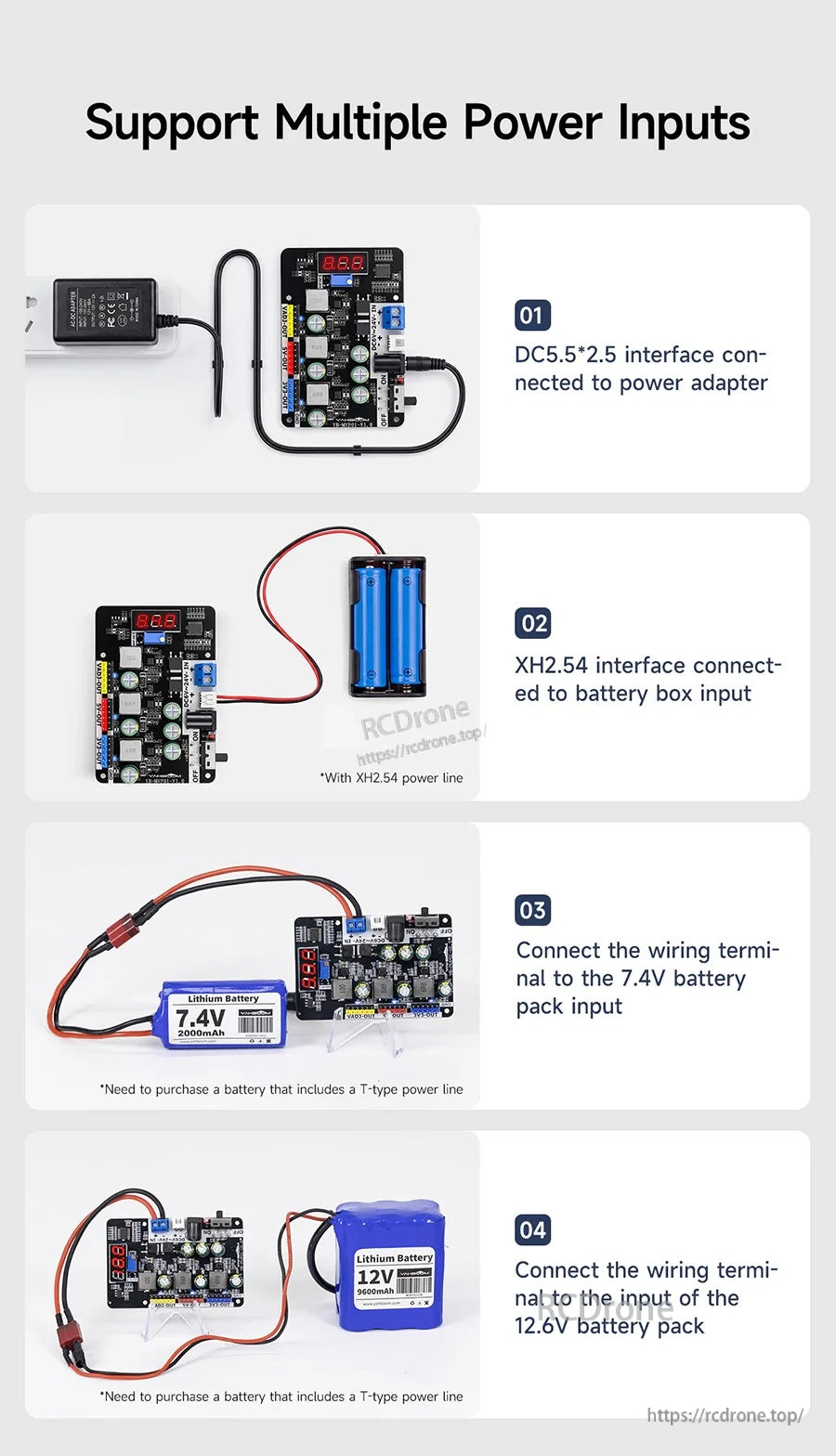

خيارات الإدخال (6V-24V إدخال):
- واجهة DC5.5*2.5 متصلة بمحول الطاقة
- واجهة XH2.54-2Pin (إدخال صندوق البطارية)
- طرف توصيل KF301-2P، تباعد 5.08mm

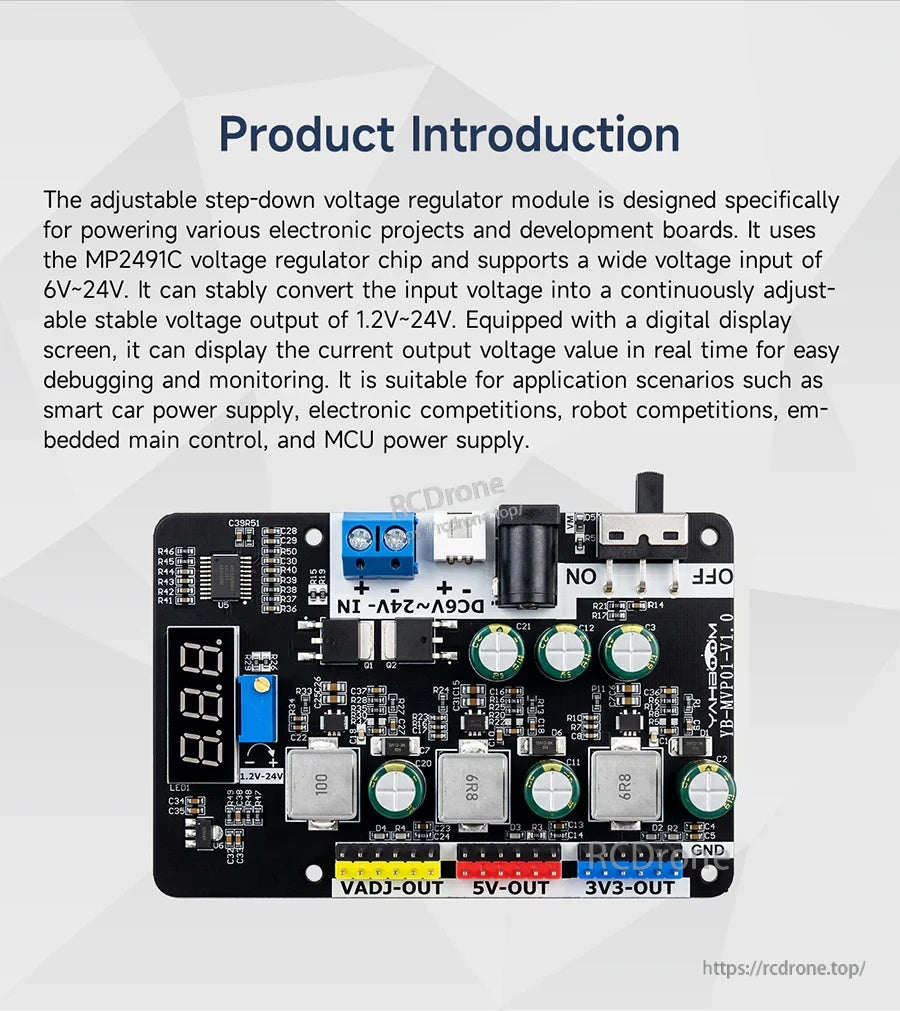

- أطراف الخرج: VADJ-OUT (قابل للتعديل من 1.2V إلى 24V)، 5V-OUT (ثابت 5V)، 3V3-OUT (3.3V ثابت), GND
- الأجزاء الموجودة على اللوحة: مفتاح؛ ضوء مؤشر الطاقة (مؤشر إدخال الطاقة)؛ ضوء مؤشر الدائرة القصيرة (تذكير بالدائرة القصيرة)؛ حماية من انعكاس القطبية

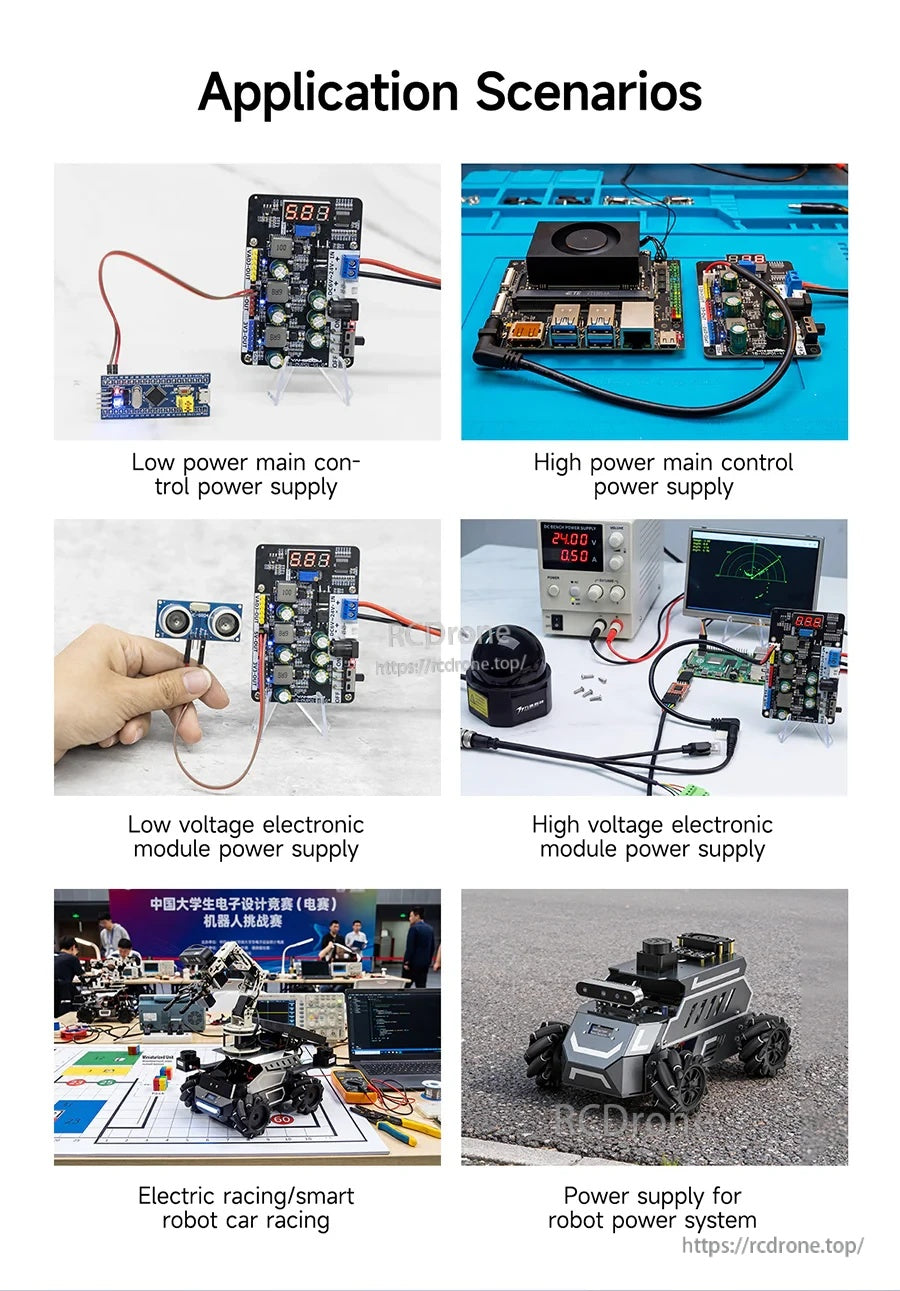

التطبيقات
- مزود طاقة Arduino، STM32، ESP32، Raspberry Pi
- مزود طاقة مستقر لوحدات التحكم المدمجة وMCU
- مزود طاقة للسيارات الذكية/الروبوتات، مسابقات الروبوتات، مسابقات الإلكترونيات
- سيناريوهات مزود الطاقة للوحدات الإلكترونية ذات الجهد المنخفض والعالي
ملاحظات الاستخدام

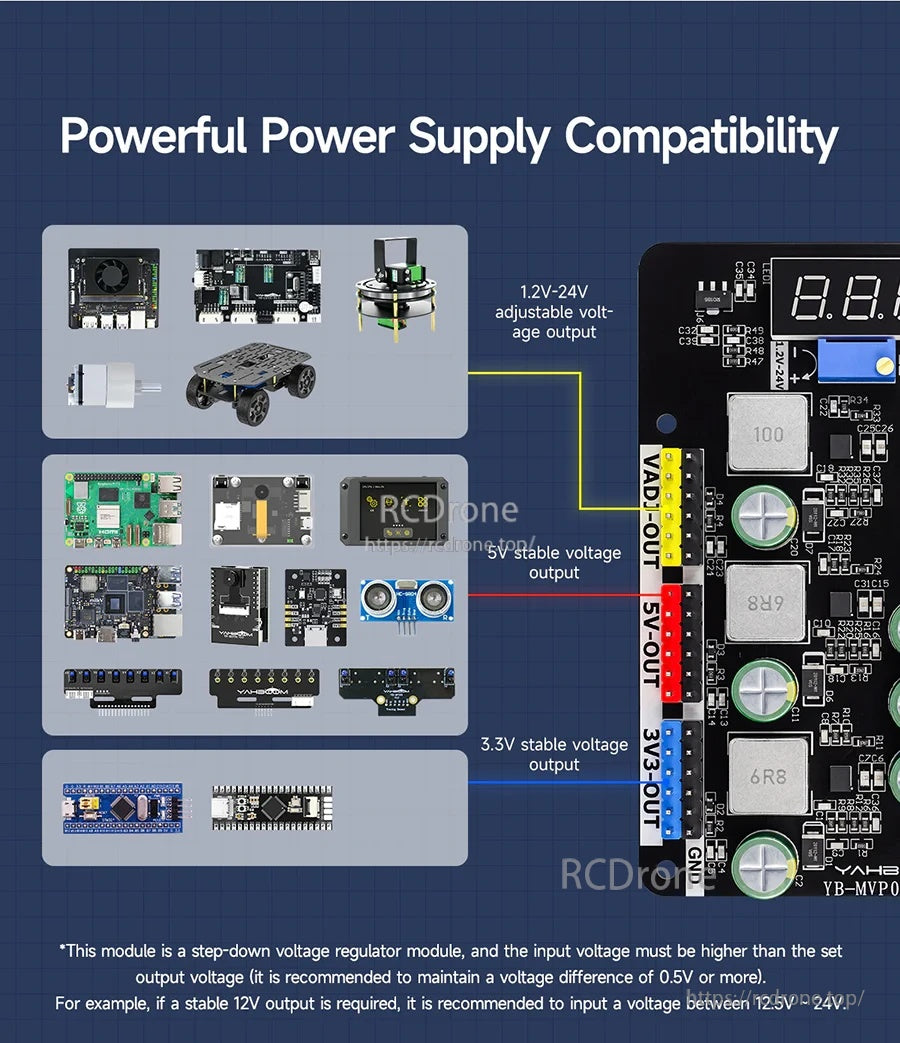

- هذا هو منظم جهد خافض: يجب أن يكون جهد الإدخال أعلى من جهد الخرج المحدد (يوصى بالحفاظ على فرق جهد 0.5V أو أكثر).
- ملاحظة مثال مقدمة: للحصول على خرج ثابت 12V، يوصى بأن يكون الإدخال بين 12.5V-24V.

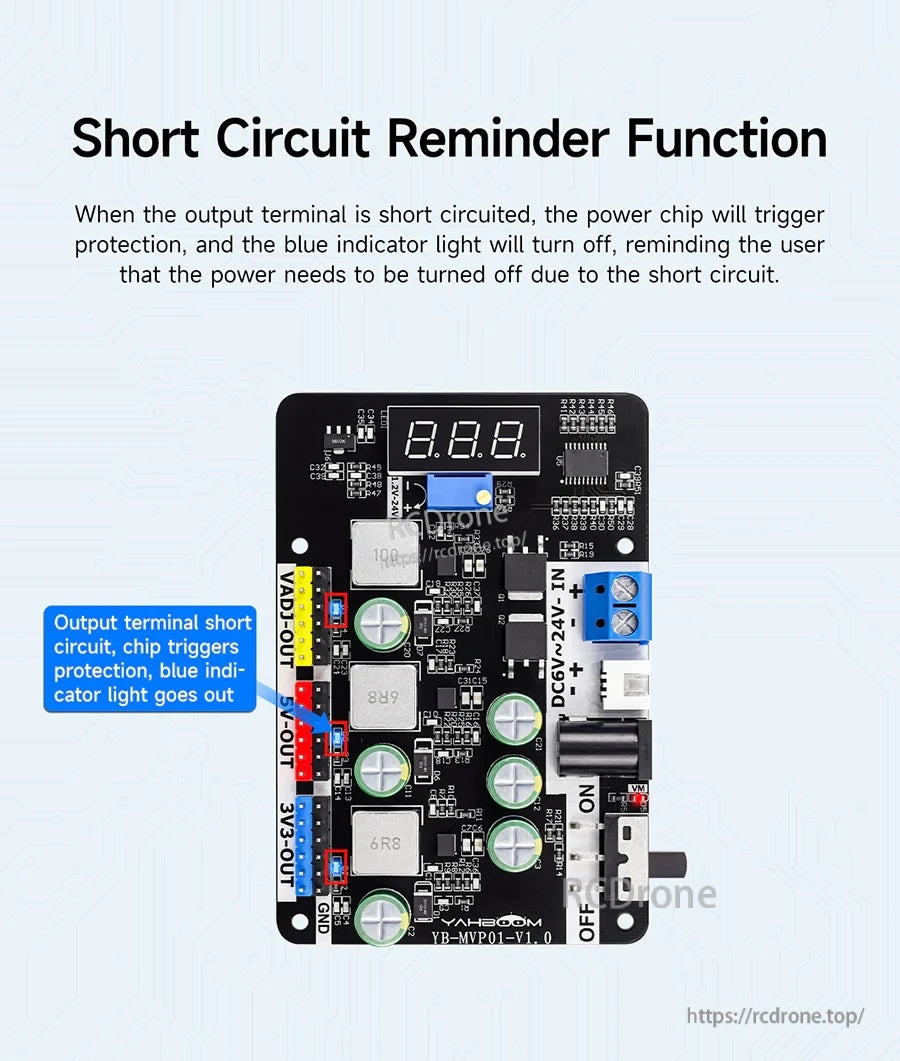

- تذكير بالدائرة القصيرة: عند حدوث دائرة قصيرة في الطرف الخارجي، يقوم شريحة الطاقة بتفعيل الحماية وينطفئ ضوء المؤشر الأزرق كتذكير لإيقاف الطاقة.

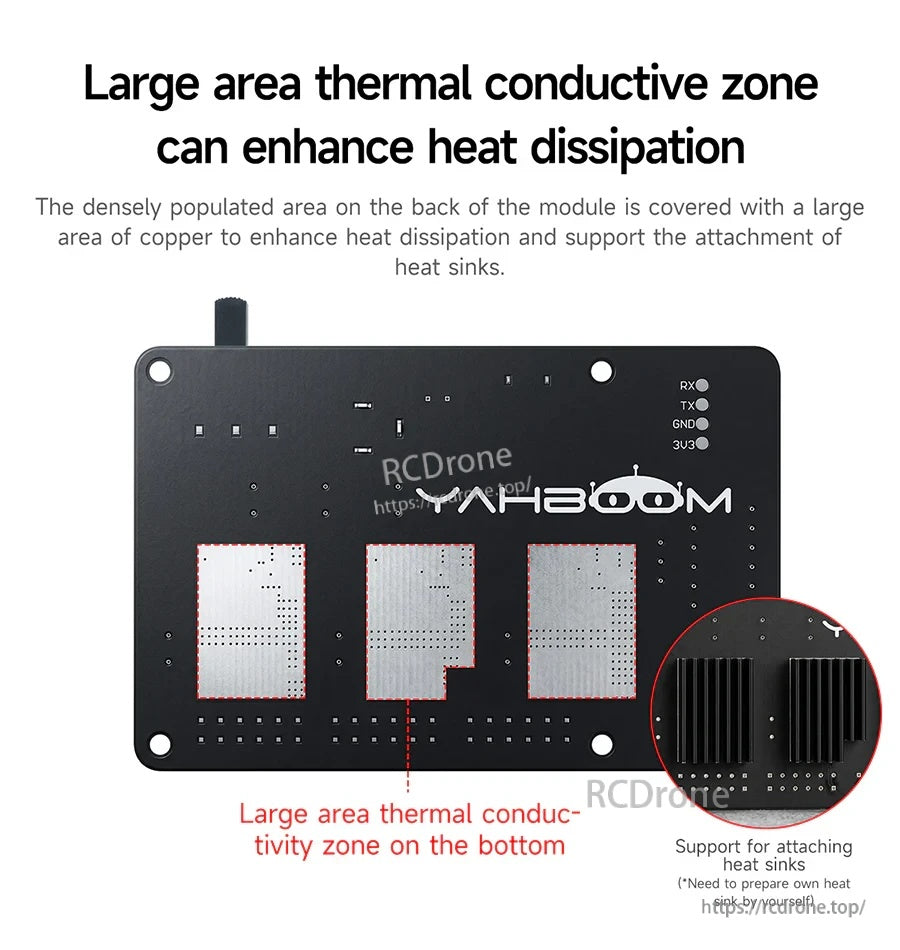

- تصميم حراري: منطقة نحاسية كبيرة لنقل الحرارة في الأسفل تدعم تركيب المشتتات الحرارية (يجب تحضير المشتت الحراري بشكل منفصل).
للمساعدة في التوصيل أو الإعداد أو استكشاف الأخطاء، اتصل بـ https://rcdrone.top/ أو أرسل بريدًا إلكترونيًا إلى [email protected] .
التفاصيل
وحدة تنظيم جهد منخفض بمدخل واسع للمشاريع التي تحتاج إلى جهد قابل للتعديل بالإضافة إلى خطوط 5V و3.3V مخصصة.
الحماية المدمجة، وعرض الجهد في الوقت الحقيقي، وخيارات الإدخال المتعددة تجعل التوصيل والاختبار أسرع.
تساعد الأطراف الخارجية المعلّمة بوضوح في الحفاظ على فصل الجهد القابل للتعديل عن خطوط 5V و3.3V الثابتة.
يستهدف التصميم المستند إلى MP2491C كفاءة عالية وتموج منخفض للوحات التطوير الحساسة.
يدعم التموج المنخفض والانخفاض العابر المتحكم به توصيل الطاقة المستقر تحت الأحمال المتغيرة.
تشغيل وحدة MCU وأجهزة الاستشعار والمحيطات من سكك منفصلة بدون منظمات خارجية.
مصمم للبناءات ذات التيار العالي مثل السيارات الذكية وأنظمة الطاقة الروبوتية.

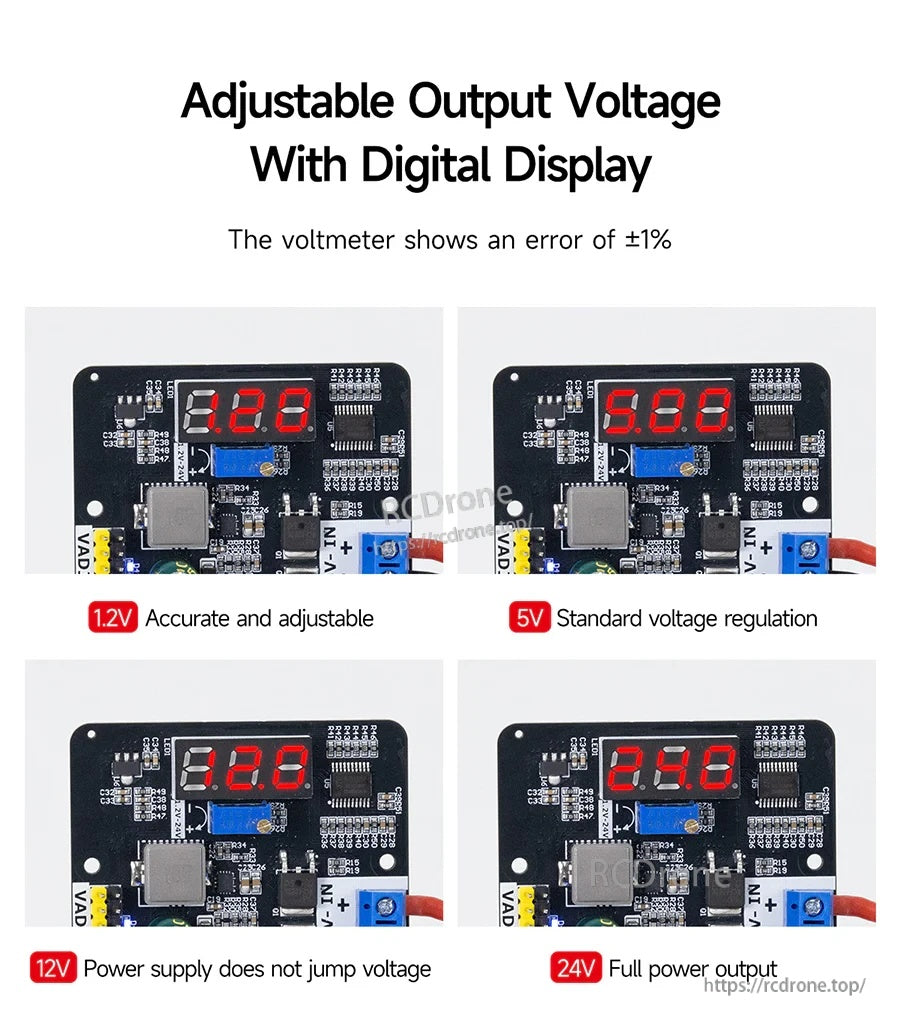

تجعل الشاشة الرقمية المدمجة من السهل ضبط الجهد المستهدف أثناء الإعداد.
مفيد لسيناريوهات الطاقة لأجهزة Arduino وSTM32 وESP32 وRaspberry Pi حيث يتغير جهد الإدخال.
تساعد المساحات النحاسية الكبيرة في الأسفل على توزيع الحرارة لأداء أكثر اتساقًا.
اختر مدخل جاك برميل أو موصل بطارية أو طرف لولبي ليتناسب مع بنائك.
تشمل الاستخدامات النموذجية وحدات التحكم المدمجة، والوحدات الإلكترونية، ومقاعد المختبرات، وتوزيع الطاقة للروبوتات.
تساعد الحمايات المدمجة في حماية مصدر الطاقة والإلكترونيات المتصلة.
يوفر مؤشر الدائرة القصيرة تحذيرًا بصريًا سريعًا عند تفعيل الحماية.
تقلل علامات المحطات واتجاهات التعديل من أخطاء الأسلاك أثناء التركيب.

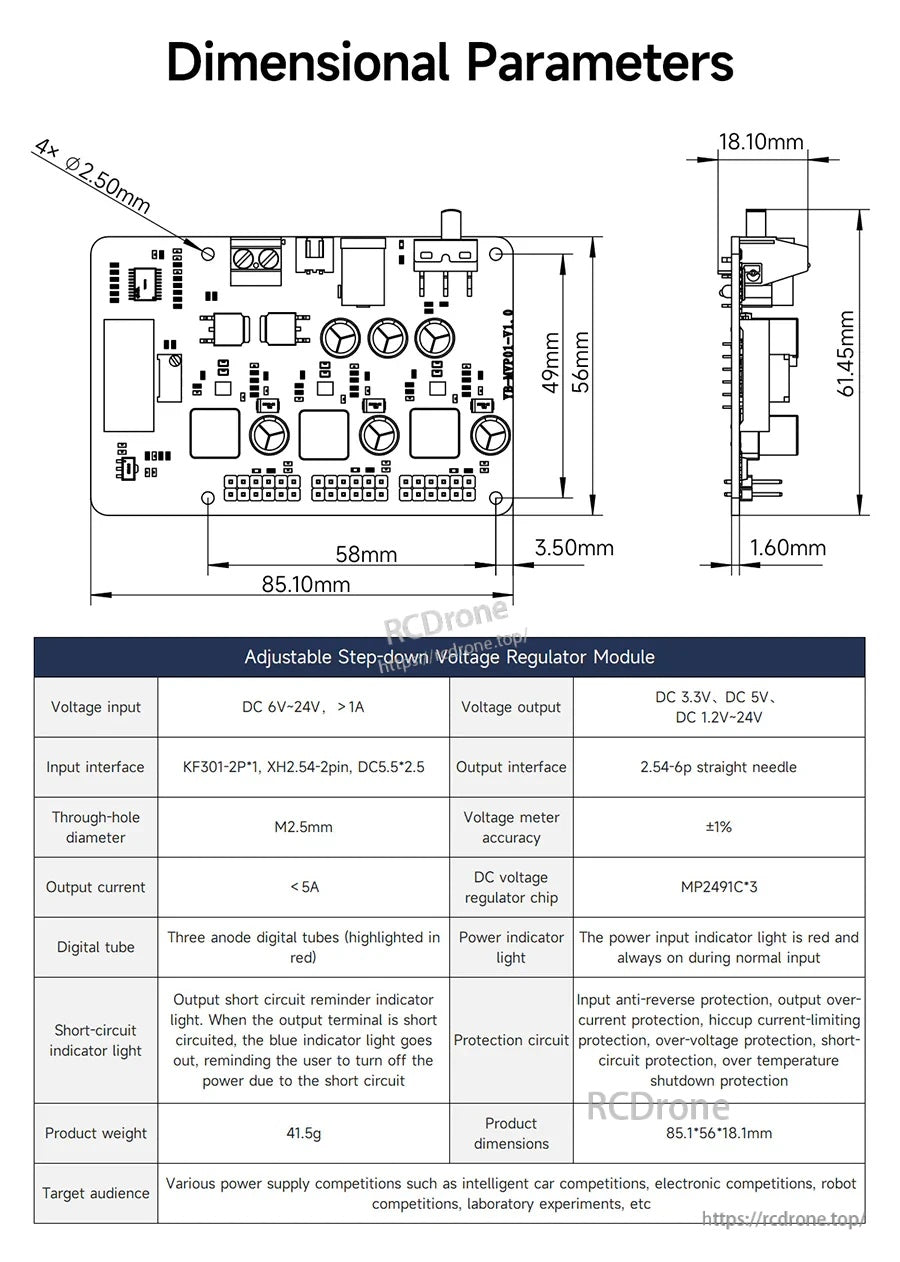

تحقق من الرسم البياني للأبعاد لتأكيد المساحة للمرفقات، والدعامات، والوصول إلى الموصلات.

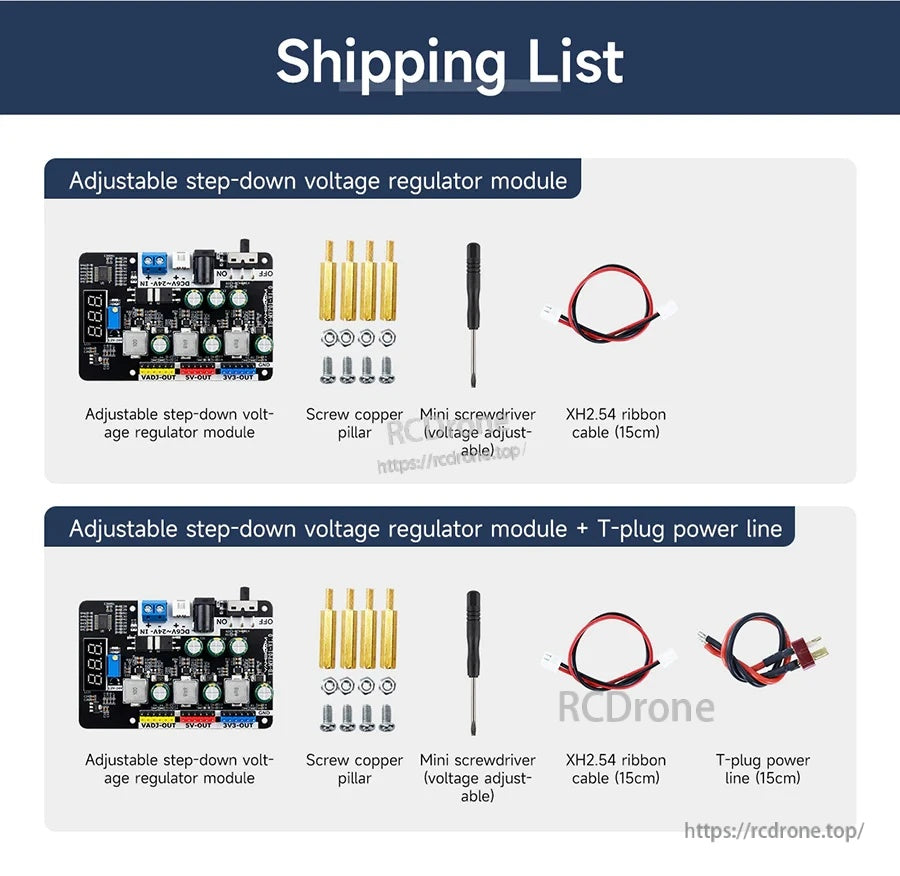

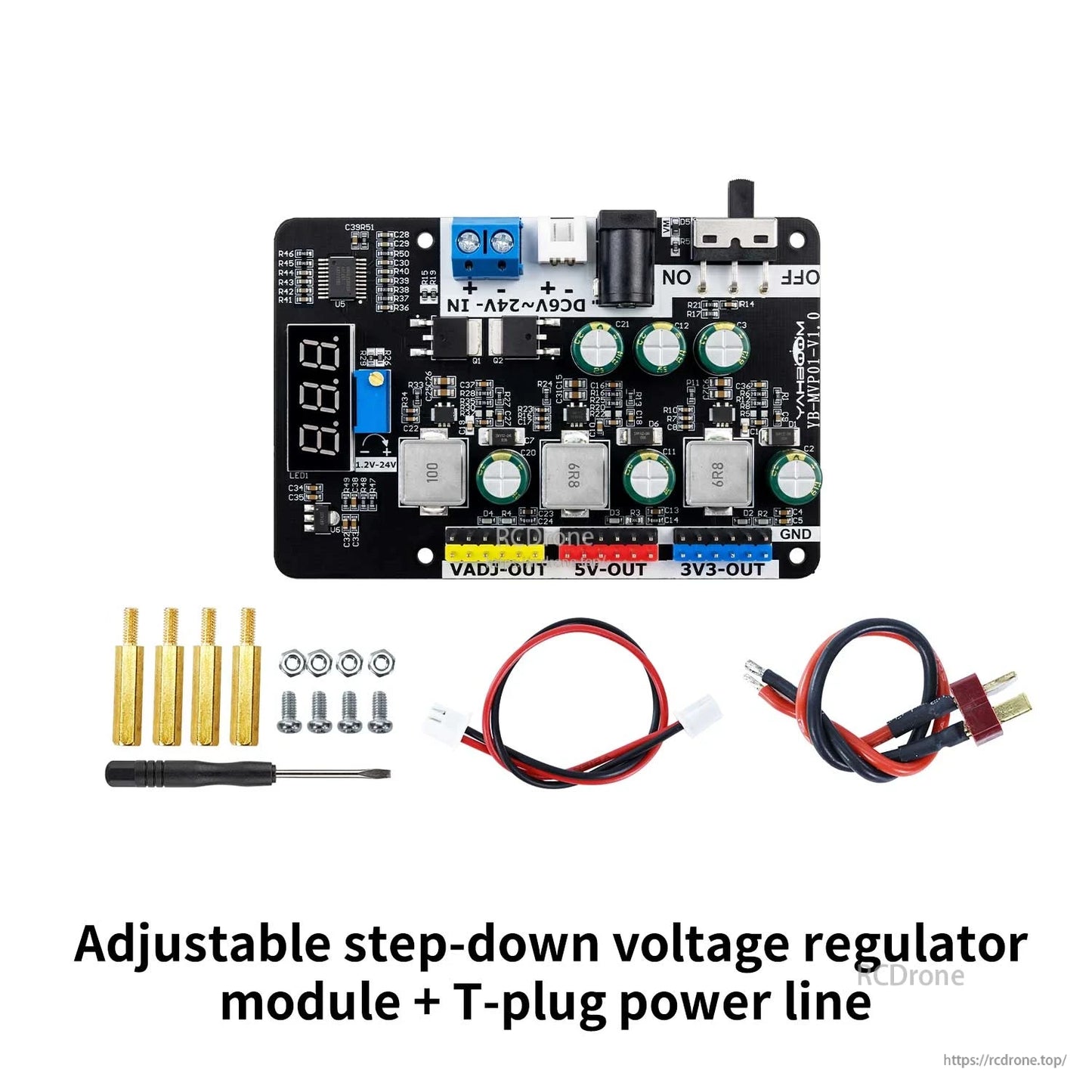

يتوفر خياران للمجموعة: الوحدة وحدها أو حزمة تضيف سلك طاقة T-plug.
