نظرة عامة

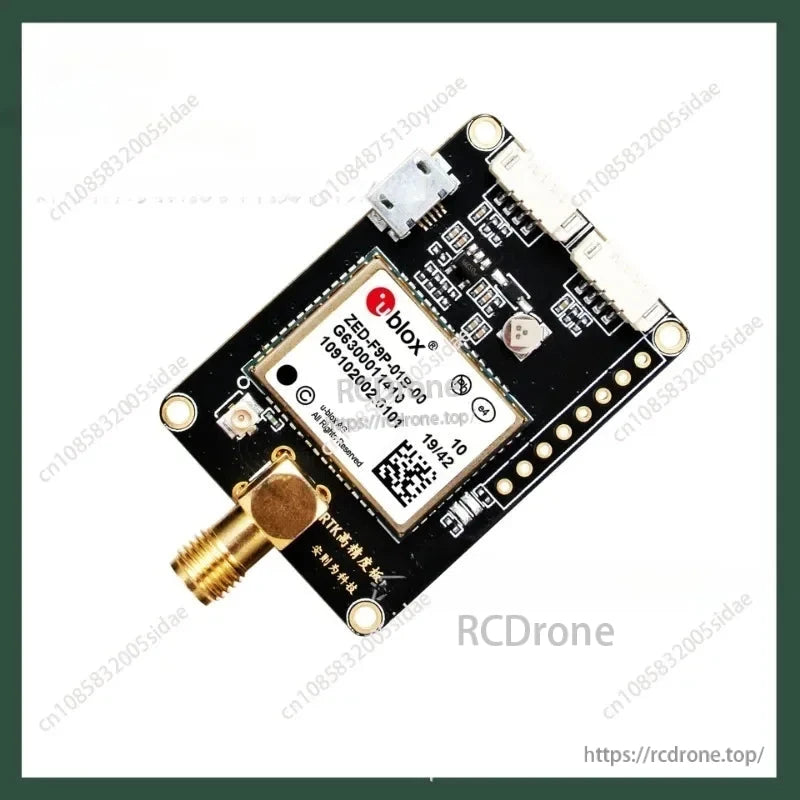

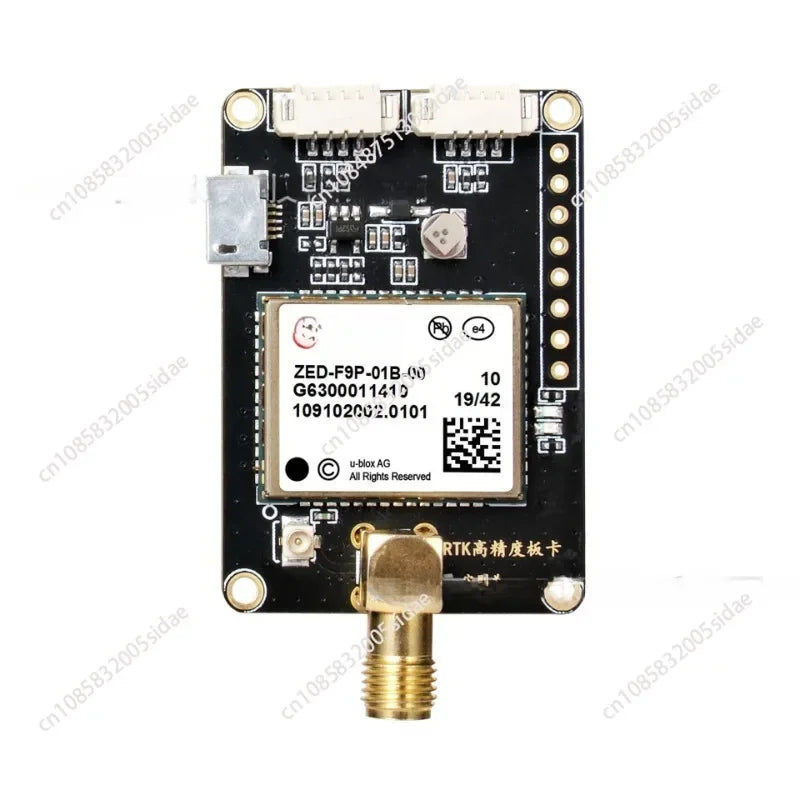

تم تصميم لوحة تطوير GNSS هذه لتطوير ودمج وحدات GPS/GNSS. تدعم مخرجات بيانات القياس الخام المتعددة RAWX وتوفر واجهات USB وموصلات للتكوين، ومخرجات البيانات، والاتصال بالتحكم الخارجي/الطيران الآلي.
الميزات الرئيسية
- RAWX: تدعم مخرجات بيانات القياس الخام المتعددة GNSS.
- دعم متعدد GNSS (المذكور): GPS، GLONASS، Galileo، وBeidou.
- تردد التحديث: 1Hz - 20 Hz (افتراضي 1Hz).
- درجة حرارة التشغيل: -40 °C إلى 85 °C.
- معدل البود المتاح: 4800bps~ 921600bps (افتراضي 38400bps).
- المنافذ (المذكورة): 2 x موصلات 1.0mm بفتحة 4Pins، USB.
لأسئلة التكامل أو التوافق، اتصل بـ https://rcdrone.top/ أو أرسل بريدًا إلكترونيًا إلى support@rcdrone.top.
المواصفات
GNSS / الأداء
| RAWX | يدعم مخرجات بيانات القياس الخام المتعددة لنظام GNSS |
| أنظمة الأقمار الصناعية المدعومة (المذكورة) | GPS، GLONASS، Galileo، Beidou |
| تردد التحديث | 1Hz - 20 Hz (الافتراضي 1Hz) |
| درجة حرارة التشغيل | -40 °C إلى 85 °C |
| معدل البود المتاح | 4800bps~ 921600bps (الافتراضي 38400bps) |
الواجهات / الاتصال
| واجهة USB | موصل USB C؛ يتم التعرف عليه كمنفذ COM تسلسلي (مستقل عن واجهة UART)؛ يستخدم للتكوين وعرض جمل NMEA |
| المنافذ (المذكورة) | 2 x موصلات 1.0mm بفتحة 4Pins، USB |

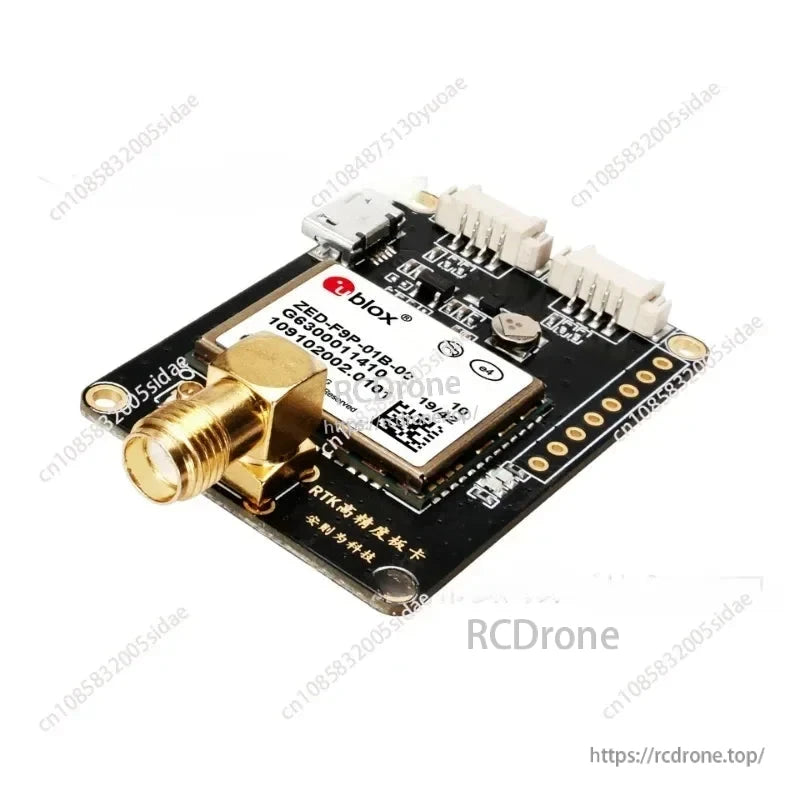

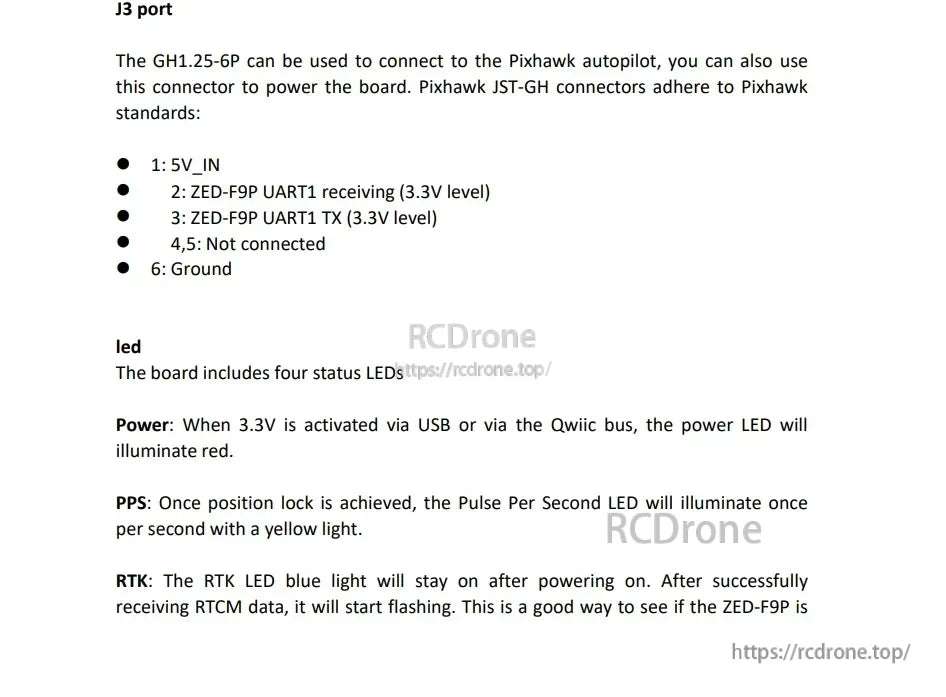

| موصل منفذ J3 | GH1.25-6P (بيكس هوك JST-GH القياسي)؛ يمكن الاتصال بوحدة التحكم الطيار بيكس هوك ويمكن استخدامه لتزويد الطاقة للوحة |
| تخطيط دبابيس J3 | 1: 5V_IN؛ 2: استقبال ZED-F9P UART1 (مستوى 3.3V)؛ 3: ZED-F9P UART1 TX (مستوى 3.3V)؛ 4،5: غير متصل؛ 6: الأرض |
| واجهة الهوائي | واجهتان للهوائي: واحدة SMA مع ثقب داخلي لبرغي خارجي، وواحدة U.FL مقبس IPEX (أي واحدة مقبولة) |

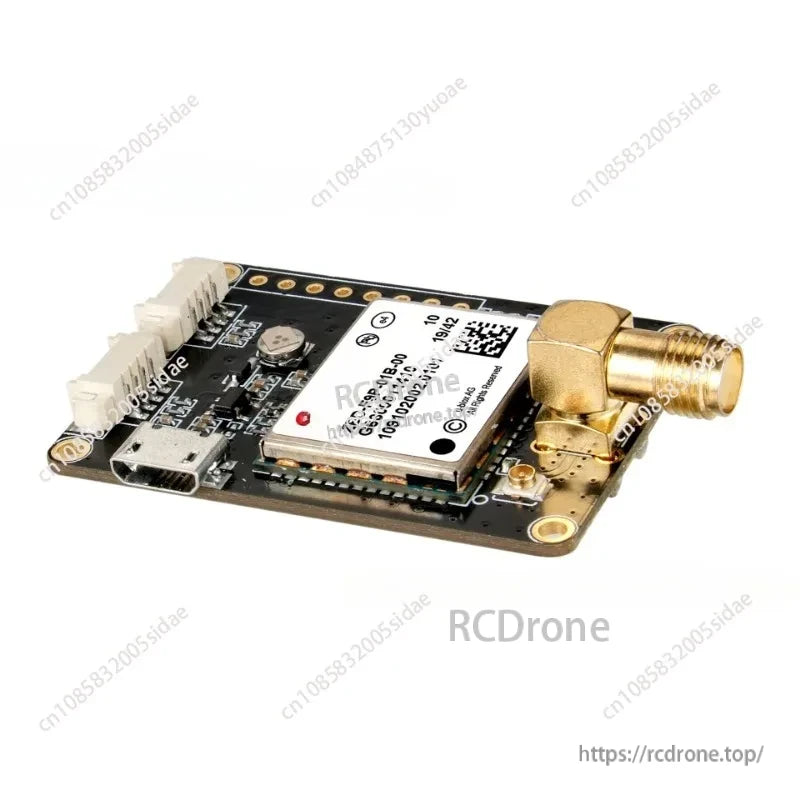

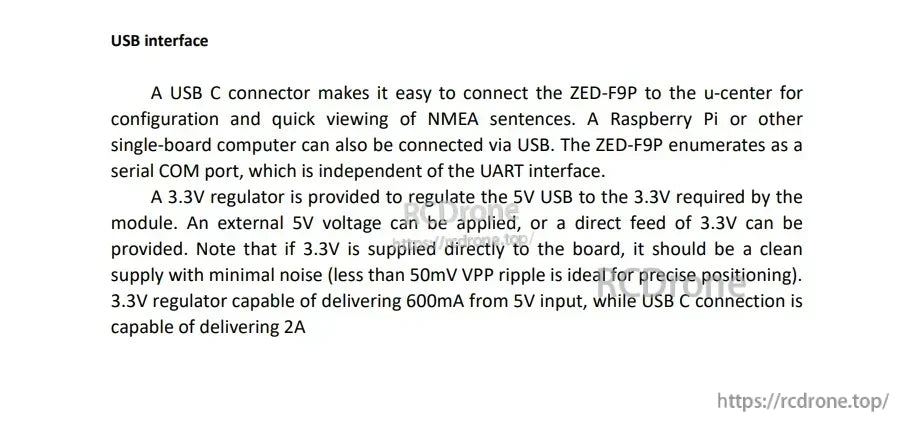

الطاقة (ملاحظات واجهة USB)
| تنظيم على اللوحة (مذكور) | منظم 3.3V موفر لتنظيم 5V USB إلى 3.3V المطلوب من قبل الوحدة |
| خيارات الطاقة الخارجية (مذكور) | يمكن تطبيق 5V خارجي، أو يمكن توفير تغذية مباشرة 3.3V |
| ملاحظة جودة إمداد 3.3V (مذكور) | إذا كانت 3.يتم توفير 3V مباشرة، يجب أن تكون إمدادات نظيفة مع الحد الأدنى من الضوضاء (أقل من 50mV VPP تموج هو المثالي للتحديد الدقيق) |
| قدرة المنظم (المذكورة) | منظم 3.3V قادر على توفير 600mA من مدخل 5V |
| قدرة USB-C (المذكورة) | اتصال USB C قادر على توفير 2A |
LEDs الحالة (المذكورة)
| LEDs | تتضمن اللوحة أربعة LEDs حالة |
| الطاقة | عندما 3.يتم تنشيط 3V عبر USB أو عبر ناقل Qwiic، ويضيء مؤشر الطاقة باللون الأحمر |
| PPS | بمجرد تحقيق قفل الموقع، يضيء مؤشر النبضة في الثانية مرة واحدة في الثانية بضوء أصفر |

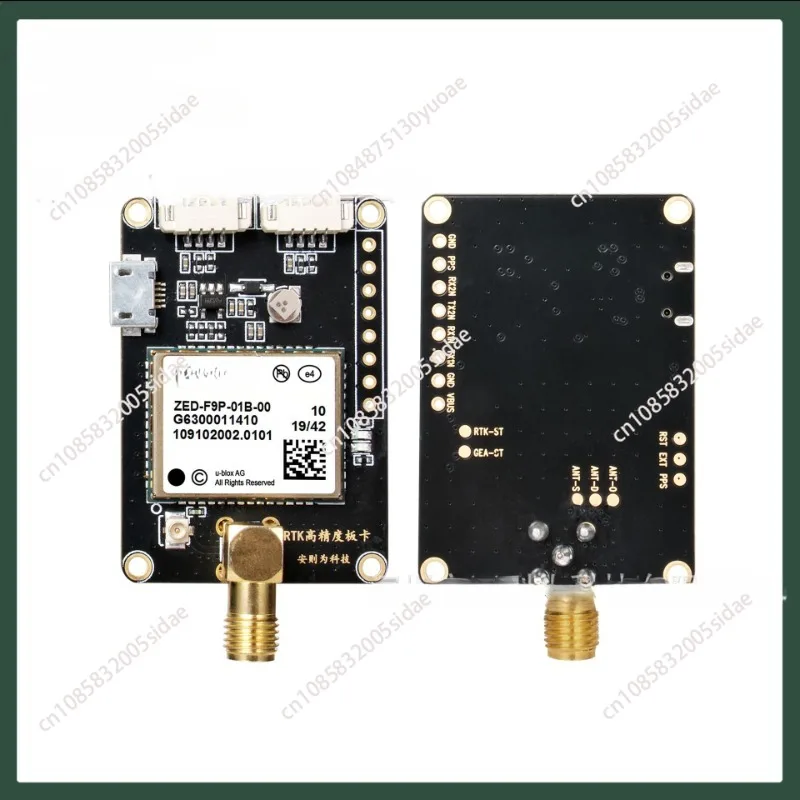

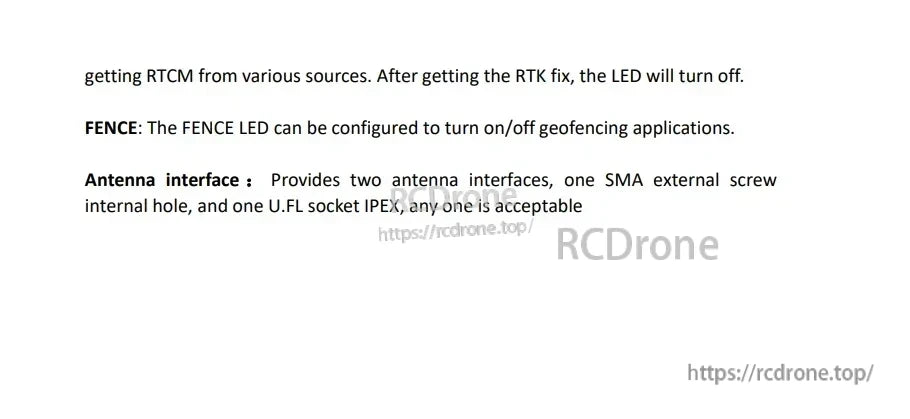

| RTK | يظل ضوء LED RTK الأزرق مضاءً بعد تشغيل الطاقة؛ بعد استلام بيانات RTCM بنجاح، يبدأ في الوميض؛ بعد الحصول على تصحيح RTK، ينطفئ LED |
| FENCE | يمكن تكوين ضوء LED FENCE ليتم تشغيله/إيقافه لتطبيقات الجيوفنسينغ |

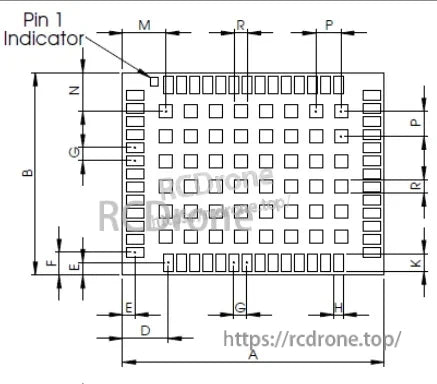

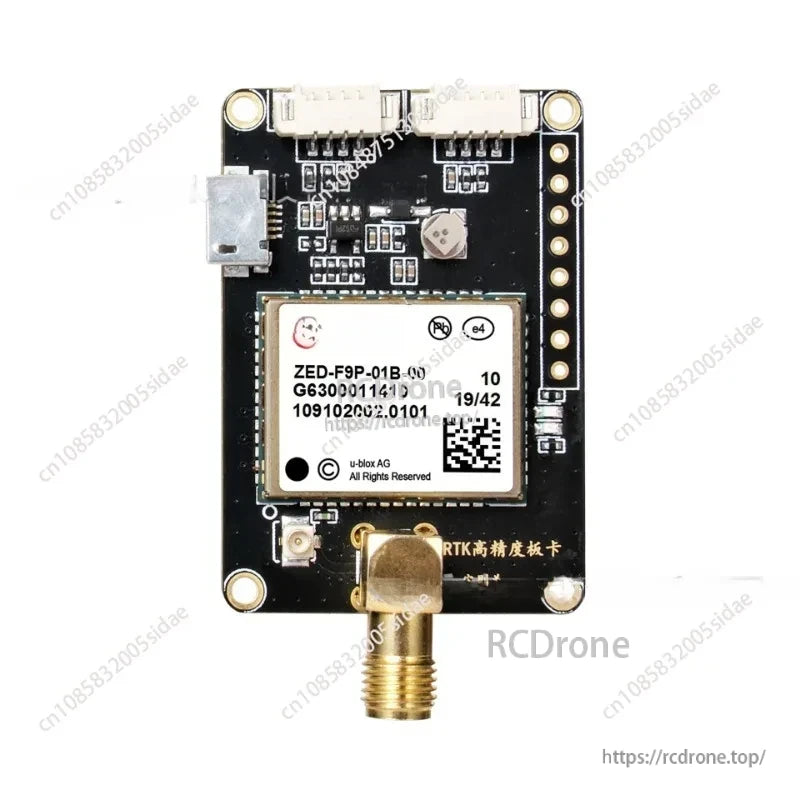

علامة الوحدة / رسم اللوحة (مرئي)
| علامة الوحدة (على الوحدة) | ZED-F9P-01B-00; G6300011410; 109102002.0101; 10; 19/42 |
| ملاحظة الرسم | يوضح الرسم التخطيطي "مؤشر الدبوس 1" وحروف مرجعية للأبعاد (A، B، D، E، F، G، H، K، L، M، N، P، R، Z)؛ لا توجد قيم عددية مقدمة |
سمات مقدمة من البائع
| اسم العلامة التجارية | لا شيء |
| نوع ثابت | مشبك مغناطيسي |
| مواد كيميائية عالية الخطورة | لا شيء |
| المنشأ | الصين القارية |
| الاستخدام | نافذة |
التطبيقات
- تطوير واختبار وحدة GNSS/GPS (الوصول إلى بيانات القياس الخام RAWX)
- اتصال USB-C للتكوين وعرض جمل NMEA
- دمج طيار Pixhawk الآلي عبر GH1.25-6P (J3) UART1 (3. 3V مستوى
