36GP-3650 ব্রাশলেস প্ল্যানেটারি ডিসি গিয়ার মোটর, ১২ভি/২৪ভি

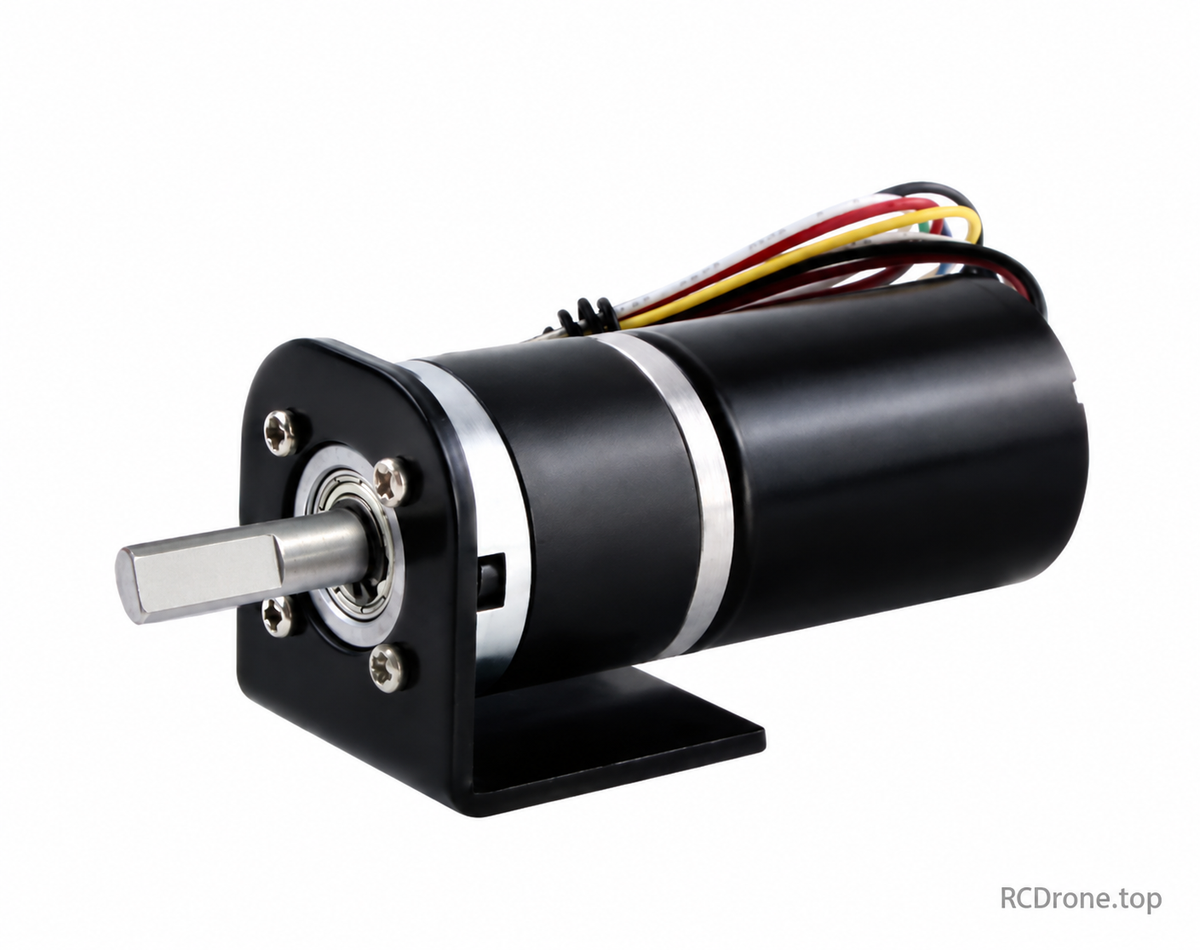

36GP-3650 ব্রাশলেস প্ল্যানেটারি গিয়ার মোটর

একটি 36mm ব্রাশলেস DC গিয়ার মোটর যা বিল্ট-ইন ড্রাইভার, স্পিড-ফিডব্যাক আউটপুট এবং দিক/PWM নিয়ন্ত্রণ ইনপুট সহ। এই তালিকাটি 8000RPM মোটর সংস্করণ এবং নির্বাচনী 11–1538RPM গিয়ারবক্স স্পিড অনুসরণ করে।

আপনার কনফিগারেশন নির্বাচন করুন

নির্ধারিত DC ভোল্টেজ এবং নো-লোড আউটপুট স্পিড, শাফট ব্যাস যেখানে দেওয়া হয়েছে, এবং অ্যাক্সেসরি প্যাকেজ নির্বাচন করুন। প্রকৃত স্পিড লোডের অধীনে কমে যায়। অ্যাক্সেসরিগুলি শুধুমাত্র নির্বাচিত প্যাকেজে নাম উল্লেখ করা হলে অন্তর্ভুক্ত হয়।

স্পেসিফিকেশন

মোটর সরবরাহ 12V বা 24V DC।
শাফট পছন্দ 6mm বা 8mm। বিস্তারিত অঙ্কন 8mm সংস্করণ কভার করে।
মানক চিত্রিত 8mm শাফট: 25mm প্রজেকশন, 15mm ফ্ল্যাট, 7mm ফ্ল্যাটের মধ্যে। বিকল্প 17mm শাফট শুধুমাত্র রেফারেন্স, বিক্রয়ের বিকল্প নয়।
মোটর এবং গিয়ারবক্সের ব্যাস 36mm; মোটর সেকশন 50mm; গিয়ারবক্স L26.5–44.5mm।
ফ্রন্ট মাউন্টিং 4xM3, 8mm গভীর, 28mm পিচ সার্কেলে; 22mm লোকেটিং বস।
কেবল প্রায় 250 মিমি; মোটরের ওজন 340–440 গ্রাম।
একটি উৎস শিরোনাম বলে 36GP-3626; সংরক্ষিত তালিকা, স্পেসিফিকেশন টেবিল এবং অন্যান্য অঙ্কন 36GP-3650 চিহ্নিত করে।

8000RPM মোটর কর্মক্ষমতা

নো-লোড RPM	লোডেড RPM	12V টর্ক(kgf.cm)	24V টর্ক(kgf.cm)	অনুপাত	L(mm)	ওজন(g)
1538	1200	1	1.2	5.2	26.5	340
571	450	3	3.3	14	32.5	365
296	240	6	7	27	32.5	365
160	130	10	12	50	38.5	400
98	80	15	17	82	38.5	400
58	48	28	30	139	38.5	400
37	30	36	42	218	44.5	440
22	18	55	60	369	44.5	440
16	13	70	75	516	44.5	440
11	8.8	95	100	721	44.5	440

সরবরাহ	নো-লোড কারেন্ট	লোডেড কারেন্ট	তালিকাভুক্ত শক্তি
12V	0.45A	1.3A	15W
24V	0.25A	0.7A	15W

অতিরিক্ত6000RPM কর্মক্ষমতা চার্টগুলি রেফারেন্স ডেটা, 8–1154RPM আউটপুট গতির সাথে।সেই রেফারেন্স কনফিগারেশনগুলি নির্বাচনের জন্য বিক্রয় বিকল্প নয়।

নির্মিত ব্রাশলেস ড্রাইভার এবং তারের ব্যবস্থা

সরবরাহকারী ব্রেকিং ছাড়া পাঁচ-তারের সংস্করণকে স্ট্যান্ডার্ড হিসাবে নির্দিষ্ট করে। ছয়-তারের ব্রেক ডায়াগ্রামগুলি রেফারেন্স তথ্য; অর্ডার করার আগে ব্রেক সংস্করণটি অনুরোধ করুন এবং নিশ্চিত করুন। এটি এখানে একটি পৃথক নির্বাচনী ভেরিয়েন্ট নয়।

তারের	ফাংশন
লাল	মোটর DC সরবরাহ পজিটিভ (+)
কালো	সরবরাহ নেগেটিভ / সিগন্যাল গ্রাউন্ড
হলুদ	FG স্পিড আউটপুট: মোটর বিপ্লবের আগে 6 পালস
সাদা	দিক নিয়ন্ত্রণ
নীল	PWM স্পিড নিয়ন্ত্রণ
সবুজ (ছয়-তারের সংস্করণে শুধুমাত্র)	ব্রেক ইনপুট; ব্রেক করতে গ্রাউন্ডে সংযুক্ত করুন

লাল/কালো সরবরাহের পোলারিটি কখনো বিপরীত করবেন না। দিক পরিবর্তন করতে সাদা নিয়ন্ত্রণ ইনপুটের মাধ্যমে পরিবর্তন করুন, এবং দিক পরিবর্তনের আগে মোটর বন্ধ করুন।সরবরাহকারী ডায়াগ্রামগুলি CW/CCW লেবেলগুলির উপর একমত নয়; সাদা ওপেন এবং সাদা লো বিপরীত দিক নির্বাচন করে, এবং আউটপুট-শাফটের দিকও গিয়ারিংয়ের উপর নির্ভর করে। কিছু উৎস চিত্রে পাওয়া সাধারণ পোলারিটি-রিভার্সাল টেক্সটে নির্ভর করবেন না।

হলুদ FG একটি ওপেন-কলেক্টর স্পিড-ফিডব্যাক আউটপুট, এটি একটি কন্ট্রোলার ইনপুট বা একটি কোয়াড্রেচার পজিশন এনকোডার নয়। সরবরাহকারী 4.7 kΩ পুল-আপ থেকে 5V এবং সর্বাধিক আউটপুট কারেন্ট 3mA নির্দিষ্ট করে। গিয়ারবক্স বিপ্লব প্রতি পালসগুলি হ্রাস অনুপাতের উপর নির্ভর করে। হলুদ FG কে চিত্রিত স্পিড কন্ট্রোলারের সাথে সংযুক্ত করবেন না।

উৎস 0–5V নিয়ন্ত্রণ সংকেত এবং 10–60kHz PWM ফ্রিকোয়েন্সি তালিকাভুক্ত করে, 20–30kHz সুপারিশ করা হয়। নিয়ন্ত্রণ ইনপুটগুলি 12V/24V মোটর সরবরাহ থেকে আলাদা রাখুন। ছয়-তারের রেফারেন্সের জন্য, গ্রাউন্ডে নীল ইনপুট সম্পূর্ণ গতির নির্দেশ দেয় এবং গ্রাউন্ডে সবুজ ব্রেকিং প্রয়োগ করে। সরবরাহিত সংস্করণের জন্য ওয়্যারিং ডায়াগ্রাম অনুসরণ করুন।

ম্যাচিং DC ভোল্টেজ এবং একটি সামঞ্জস্যপূর্ণ ব্রাশলেস কন্ট্রোল বোর্ড ব্যবহার করুন।মোটরকে সরাসরি AC এর সাথে সংযুক্ত করবেন না। গতি কমানো উপলব্ধ টর্ক কমাতে পারে। অতিরিক্ত বোঝা এবং স্থবিরতা এড়িয়ে চলুন।

সরবরাহকারী তথ্য নোট

আকার এবং ওজন আনুমানিক। শক্তি, কারেন্ট, শব্দ, তাপমাত্রা এবং ধারাবাহিক-দায়িত্বের পরিসংখ্যান সরবরাহকারী দ্বারা তালিকাভুক্ত; পরিমাপের শর্তগুলি সম্পূর্ণরূপে নির্দিষ্ট নয়। যেখানে শক্তি এবং কারেন্ট একমত নয়, সেখানে তালিকাভুক্ত ওয়াটেজের বৈদ্যুতিক ইনপুট শক্তি নিশ্চিত করার পরিবর্তে প্রকৃত সরবরাহের চাহিদা নিশ্চিত করুন। স্থবির টর্ক একটি সীমা, এটি একটি ধারাবাহিক অপারেটিং রেটিং নয়। কোন জলরোধী রেটিং সরবরাহ করা হয়নি।

প্যাকেজের বিষয়বস্তু

নির্বাচিত কনফিগারেশনে একটি মোটর, পাশাপাশি নির্বাচিত প্যাকেজ বিকল্পে নামকৃত শুধুমাত্র আনুষাঙ্গিক। সরবরাহ প্লাগের প্রকার এবং সম্পূর্ণ নিয়ন্ত্রক রেটিং নির্দিষ্ট করা হয়নি; আপনার ইনস্টলেশনের জন্য সামঞ্জস্য নিশ্চিত করুন।
