36GP-545 প্ল্যানেটারি ডিসি গিয়ার মোটর, ১২ভি/২৪ভি
36GP-545 প্ল্যানেটারি ডিসি গিয়ার মোটর, ১২ভি/২৪ভি
Jiali Motor
পিকআপের উপলভ্যতা লোড করা যায়নি

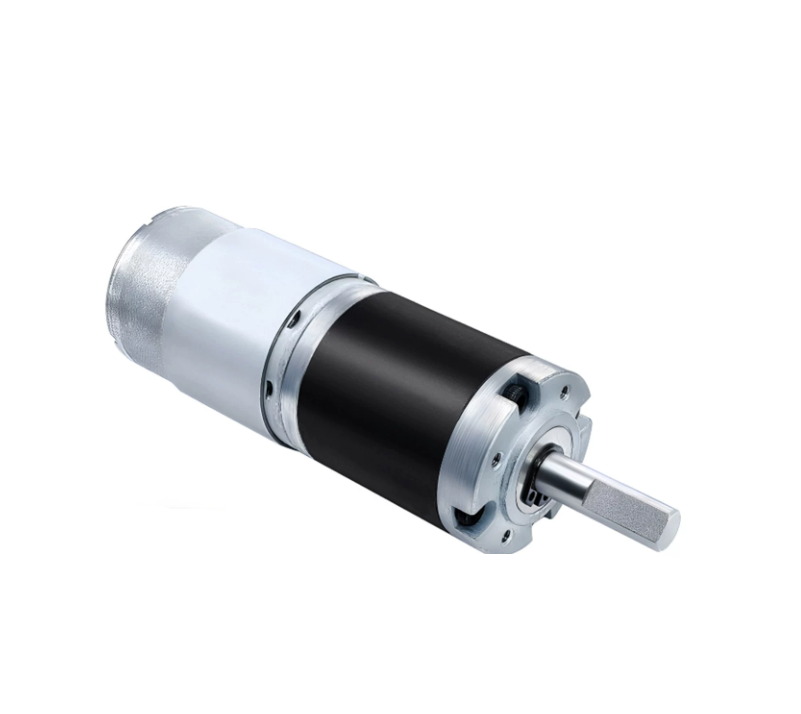

36GP-545 ব্রাশড প্ল্যানেটারি গিয়ার মোটর
একটি ব্রাশড ডিসি মোটর যা ধাতব প্ল্যানেটারি গিয়ারিং, তামার উইন্ডিং এবং বিপরীতমুখী ঘূর্ণন সহ। 6 মিমি বা 8 মিমি শ্যাফট এবং প্রয়োজনীয় অ্যাক্সেসরিজ নির্বাচন করুন। কোন এনকোডার নির্দিষ্ট করা হয়নি।
আপনার কনফিগারেশন নির্বাচন করুন
নির্ধারিত ডিসি ভোল্টেজ এবং নো-লোড আউটপুট স্পিড, শ্যাফট ব্যাস যেখানে দেওয়া হয়েছে, এবং অ্যাক্সেসরিজ প্যাকেজ নির্বাচন করুন। প্রকৃত স্পিড লোডের অধীনে কমে যায়। অ্যাক্সেসরিজ শুধুমাত্র নির্বাচিত প্যাকেজে নাম দেওয়া হলে অন্তর্ভুক্ত করা হয়।
স্পেসিফিকেশন
- সরবরাহ12V বা24V ডিসি; নির্বাচনী নো-লোড স্পিড11–1538RPM।
- মোটর/গিয়ারবক্স ব্যাস36মিমি; মোটর সেকশন54মিমি; গিয়ারবক্স L26.5–44.5মিমি।
- চিত্রিত8মিমি শ্যাফট:18মিমি প্রজেকশন,15মিমি ফ্ল্যাট দৈর্ঘ্য,7মিমি ফ্ল্যাটের মধ্যে। বিস্তারিত6মিমি মাত্রা সরবরাহ করা হয়নি।
- লোকেটিং বস22মিমি; সামনের অঙ্কন লেবেল চারটি M2.5 থ্রেডেড মাউন্টিং হোল।
- সরবরাহকারী আনুমানিক মোটর ওজন450গ্রাম। কোন অনুপাত-নির্দিষ্ট ওজন দেওয়া হয়নি।
- সরবরাহকারী পর্যালোচনা তালিকা 15–30W; বিস্তারিত টেবিল 15W সব সারির জন্য তালিকাভুক্ত।
সরবরাহকারী টর্ক ডেটা
| নো-লোড RPM | 12V টর্ক(kgf.cm) | 24V টর্ক(kgf.cm) | অনুপাত | এল (মিমি) |
|---|---|---|---|---|
| 1538 | 1 | 1 | 5.2 | 26.5 |
| 571 | 2.5 | 2.5 | 14 | 32.5 |
| 296 | 4 | 4 | 27 | 32.5 |
| 160 | 7.5 | 8 | 50 | 38.5 |
| 98 | 11 | 15 | 82 | 38.5 |
| 58 | 17 | 18 | 139 | 38.5 |
| 37 | 24 | 25 | 218 | 44.5 |
| 22 | 43 | 45 | 369 | 44.5 |
| 16 | 60.5 | 61 | 516 | 44.5 |
| 11 | 85 | 85 | 721 | 44.5 |
সূত্র টর্ক কলামের শিরোনাম kgf.cm যদিও পৃথক সেলগুলি KG ব্যবহার করে। উপরের মানগুলি কলামের ইউনিট অনুসরণ করে এবং লিফটিং-ক্ষমতা রেটিং নয়। লোডেড স্পিড এবং স্টল শ্রেণীবিভাগ সেই টেবিলে নির্দিষ্ট করা হয়নি।
তারের সংযোগ এবং কার্যক্রম
নির্বাচিত ভোল্টেজের সাথে মেলে এমন একটি DC সরবরাহ ব্যবহার করুন। কখনও মোটরকে সরাসরি গৃহস্থালী AC এর সাথে সংযুক্ত করবেন না। মোটরের লিডগুলি পরিবর্তন করে বা একটি সামঞ্জস্যপূর্ণ রিভার্সিং কন্ট্রোলার ব্যবহার করে বিপরীত ঘূর্ণন করুন। একটি উপযুক্ত PWM কন্ট্রোলার গতি সমন্বয় করতে পারে; গতি কমানো উপলব্ধ টর্ক কমাতে পারে। অতিরিক্ত বোঝা এবং স্থবির কার্যক্রম এড়িয়ে চলুন।
সরবরাহকারী তথ্য নোট
আকার এবং ওজন আনুমানিক। শক্তি, কারেন্ট, শব্দ, তাপমাত্রা এবং অবিরাম-দায়িত্বের পরিসংখ্যান সরবরাহকারী দ্বারা তালিকাভুক্ত; পরিমাপের শর্তগুলি সম্পূর্ণরূপে নির্দিষ্ট নয়। যেখানে শক্তি এবং কারেন্ট একমত নয়, সেখানে তালিকাভুক্ত ওয়াটেজ যাচাই করা বৈদ্যুতিক ইনপুট শক্তি বলে ধরে নেওয়ার পরিবর্তে প্রকৃত সরবরাহের চাহিদা নিশ্চিত করুন। স্থবির টর্ক একটি সীমা, এটি একটি অবিরাম কার্যকরী রেটিং নয়। কোন জলরোধী রেটিং সরবরাহ করা হয়নি।
প্যাকেজের বিষয়বস্তু
নির্বাচিত কনফিগারেশনের একটি মোটর, পাশাপাশি নির্বাচিত প্যাকেজ বিকল্পে নামকৃত কেবল আনুষাঙ্গিকগুলি।সরবরাহ প্লাগের প্রকার এবং সম্পূর্ণ কন্ট্রোলার রেটিং উল্লেখ করা হয়নি; আপনার ইনস্টলেশনের জন্য সামঞ্জস্য নিশ্চিত করুন।
