Overview

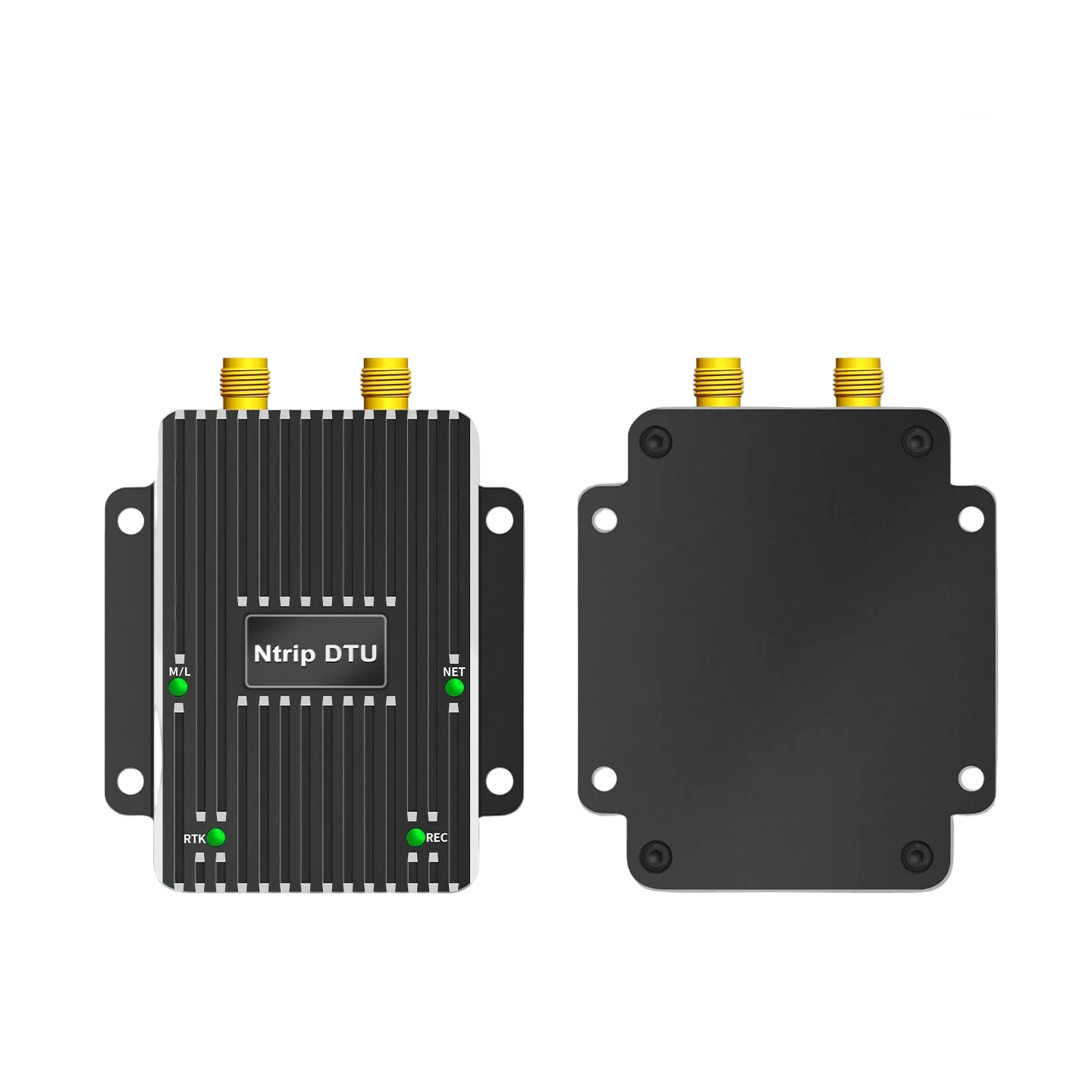

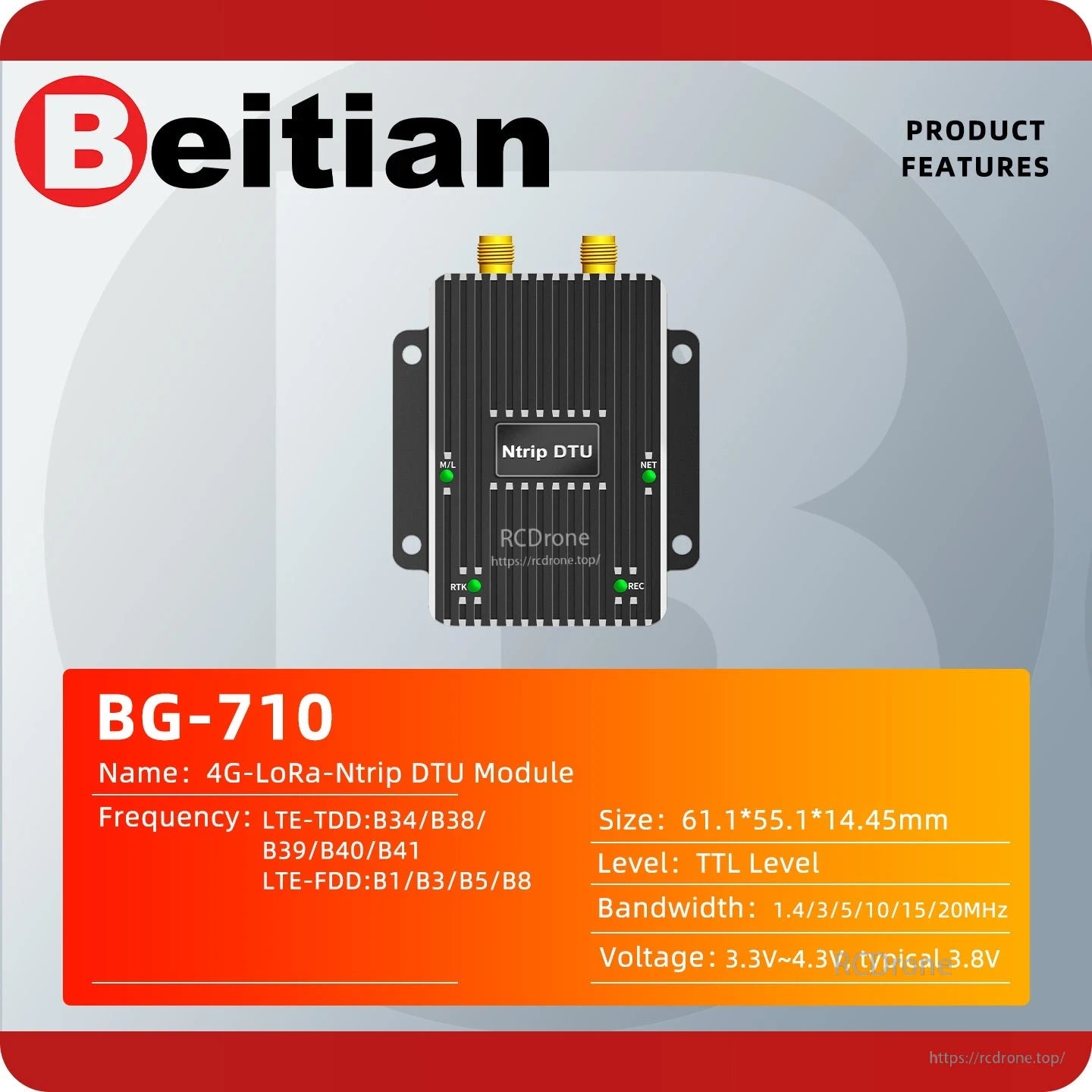

বেইতিয়ান BG-710 একটি ওয়্যারলেস ডেটা রেডিও মডিউল যা GNSS বেস স্টেশন ডেটা লিঙ্ক এবং শিল্প পর্যবেক্ষণ/টেলিমেট্রি স্থাপনার জন্য 4G (পূর্ণ নেটওয়ার্ক) এবং LoRa যোগাযোগ একত্রিত করে। এটি হোস্ট ডিভাইসগুলির জন্য UART (TTL) সংযোগ প্রদান করে, পাশাপাশি কনফিগারেশন এবং রিয়েল-টাইম ডেটা স্টোরেজের জন্য টাইপ-C এবং TF (মাইক্রোএসডি) সমর্থন করে।
মূল বৈশিষ্ট্য
- 4G মডিউল: Air780E 4G ALL-net মডিউল
- সমর্থিত LTE ব্যান্ড: LTE-TDD B34/B38/B39/B40/B41; LTE-FDD B1/B3/B5/B8
- LoRa ওয়্যারলেস লিঙ্ক UART সিরিয়াল (TTL স্তর) ইন্টারফেস সহ
- ইন্ডিকেটর LED: LORA, REC, RTK, NET
- রিয়েল-টাইম ডেটা স্টোরেজের জন্য TF (মাইক্রোএসডি) কার্ড সমর্থন (হট সোয়াপ, 32G পর্যন্ত, FAT32)
- টাইপ-C ইন্টারফেস (সমর্থিত কনফিগারেশন)
কনফিগারেশন নির্দেশিকা বা প্রি-সেল প্রশ্নের জন্য, যোগাযোগ করুন [email protected] or পরিদর্শন করুন https://rcdrone.top/.
স্পেসিফিকেশন
4G (LTE) প্যারামিটার
| চিপ | Air780E 4G ALL-net মডিউল |
| ফ্রিকোয়েন্সি | LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8 |
| ডেটা |
LTE-TDD: আপলিংক/ডাউনলিংক অনুপাত 2: সর্বাধিক 8Mbps (DL) / সর্বাধিক 2Mbps (UL) আপলিংক/ডাউনলিংক অনুপাত 1: সর্বাধিক 6Mbps (DL) / সর্বাধিক 4Mbps (UL) LTE-FDD: সর্বাধিক 10Mbps (DL) / সর্বাধিক 5Mbps (UL) |
| আউটপুট পাওয়ার | LTE-TDD: ক্লাস3 (23dBm +1/-3dB) LTE-FDD: ক্লাস3 (23dBm +/-2dB) |
| পাওয়ার খরচ | 1uA @শাটডাউন 3uA @ডরমেন্সি, সাধারণ |
| সংবেদনশীলতা |
FDD B1: -99dBm (10M) FDD B3: -99dBm (10M) FDD B5: -99dBm (10M) FDD B8: -99dBm (10M) TDD B34: -100dBm (10M) TDD B38: -100dBm (10M) TDD B39: -100dBm (10M) TDD B40: -100dBm (10M) TDD B41: -100dBm (10M) |
| ব্যান্ডউইথ | 1.4/3/5/10/15/20MHz |
| সরবরাহ ভোল্টেজ | 3.3V~4.3V (সাধারণ 3.8V) |
| আকার | 61.1*55.1*14.45mm |
| ওজন | 15.5g |
| সংযোগকারী / ইন্টারফেস | 1* 1.25 পিচ 6পিন লকযোগ্য সকেট 1* টাইপ-সি ইন্টারফেস |
| অপারেটিং তাপমাত্রা | -40C থেকে +85C |
| সংগ্রহ তাপমাত্রা | -40C থেকে +105C |

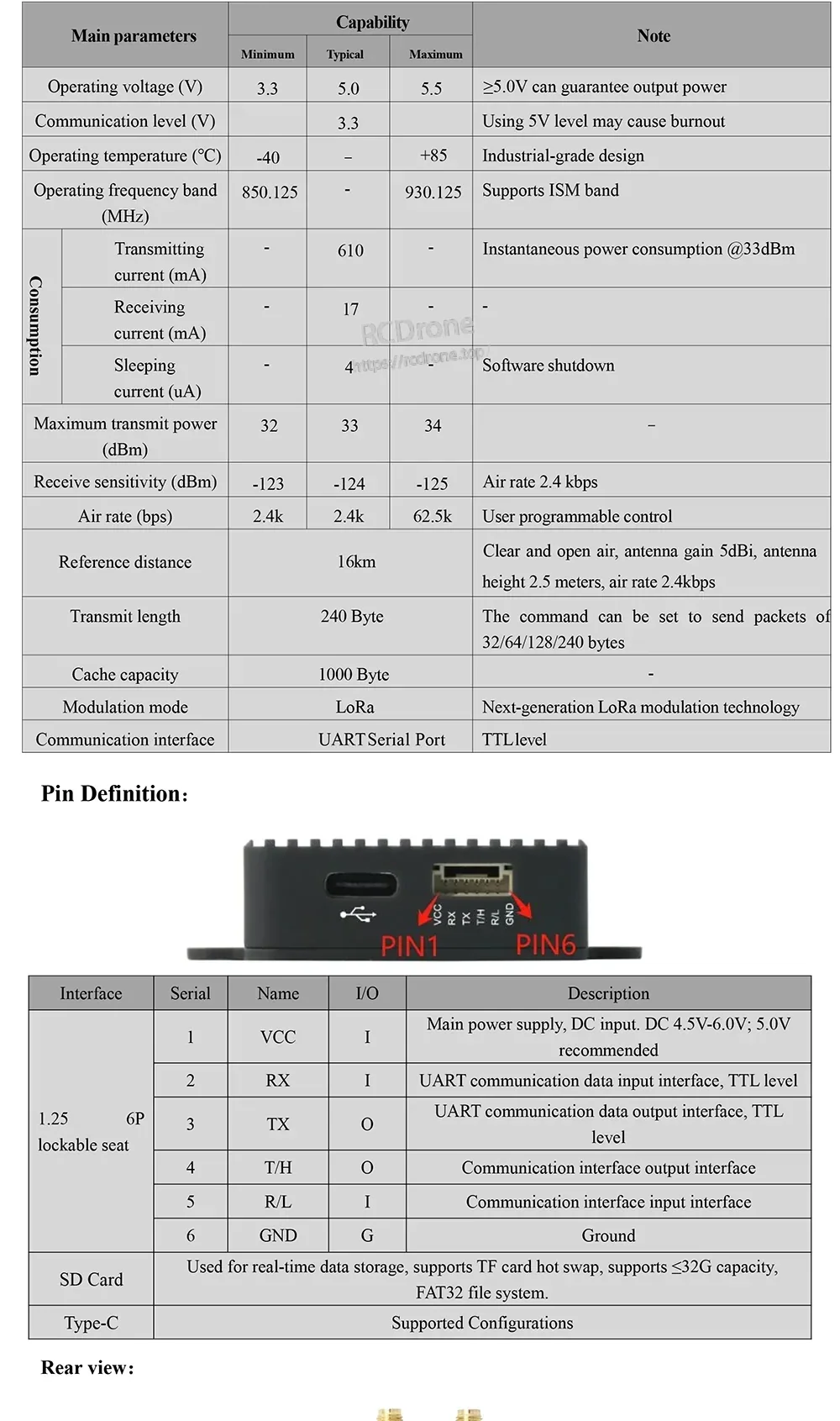

LoRa ওয়্যারলেস মডিউল প্যারামিটার
| অপারেটিং ভোল্টেজ (V) | সর্বনিম্ন 3.3 / সাধারণ 5.0 / সর্বাধিক 5.5 | নোট: >=5.0V আউটপুট পাওয়ার নিশ্চিত করতে পারে |
| যোগাযোগ স্তর (V) | সাধারণ 3.3 | নোট: 5V স্তরের ব্যবহার করতে গেলে বার্নআউট হতে পারে |
| কার্যকরী তাপমাত্রা (C) | ন্যূনতম -40 / সর্বাধিক +85 | নোট: শিল্প-গ্রেড ডিজাইন |
| কার্যকরী ফ্রিকোয়েন্সি ব্যান্ড (MHz) | ন্যূনতম 850.125 / সর্বাধিক 930।125 | নোট: ISM ব্যান্ড সমর্থন করে |
| প্রেরণকারী বর্তমান (mA) | সাধারণ 610 | নোট: 33dBm @ তাত্ক্ষণিক শক্তি খরচ |
| গ্রহণকারী বর্তমান (mA) | সাধারণ 17 | - |
| ঘুমন্ত বর্তমান (uA) | সাধারণ 4 | নোট: সফটওয়্যার বন্ধ করা |
| সর্বাধিক প্রেরণ শক্তি (dBm) | ন্যূনতম 32 / সাধারণ 33 / সর্বাধিক 34 | - |
| গ্রহণ সংবেদনশীলতা (dBm) | ন্যূনতম -123 / সাধারণ -124 / সর্বাধিক -125 | নোট: বায়ু হার 2.4 kbps |
| বায়ু হার (bps) | ন্যূনতম 2.4k / সাধারণ 2.4k / সর্বাধিক 62.5k | নোট: ব্যবহারকারী প্রোগ্রামযোগ্য নিয়ন্ত্রণ |
| রেফারেন্স দূরত্ব | 16কিমি | নোট: পরিষ্কার এবং খোলা বাতাস, অ্যান্টেনা লাভ 5dBi, অ্যান্টেনার উচ্চতা 2.5 মিটার, বাতাসের হার 2।4kbps |
| প্রেরণ দৈর্ঘ্য | 240 বাইট | নোট: কমান্ডটি 32/64/128/240 বাইটের প্যাকেট পাঠানোর জন্য সেট করা যেতে পারে |
| ক্যাশ ক্ষমতা | 1000 বাইট | - |
| মডুলেশন মোড | LoRa | নোট: পরবর্তী প্রজন্মের LoRa মডুলেশন প্রযুক্তি |
| যোগাযোগ ইন্টারফেস | UART সিরিয়াল পোর্ট | নোট: TTL স্তর |
ইন্ডিকেটর লাইট
LORA লাইট
- সবুজ লাইট পাওয়ার অন হলে সবসময় জ্বলছে: যোগাযোগের অবস্থা স্বাভাবিক
- সবুজ লাইট পাওয়ার অন হলে প্রদর্শিত হয় না: যোগাযোগের অবস্থা অস্বাভাবিক
- সবুজ লাইট ঝলমল করছে: তথ্য প্রেরণ করা হচ্ছে
REC লাইট
- সবুজ লাইট ঝলমল করছে: সংরক্ষণ করা হচ্ছে
- সবুজ আলো প্রদর্শিত হচ্ছে না: TF কার্ড নেই বা মেমরি কার্ডের ত্রুটি
আরটিকে আলো
- সবুজ আলো ধীরে ধীরে ঝলমল করছে: GPS স্বাভাবিক, অবস্থান অকার্যকর
- সবুজ আলো দ্রুত ঝলমল করছে: একক পয়েন্ট অবস্থান মোড
- সবুজ আলো সবসময় জ্বলছে: আরটিকে অবস্থান মোড
- সবুজ আলো প্রদর্শিত হচ্ছে না: GPS ত্রুটি
নেট আলো
- সবুজ আলো ধীরে ধীরে ঝলমল করছে: SIM কার্ড স্বাভাবিক
- সবুজ আলো সবসময় জ্বলছে: CROS বেস স্টেশন মোড
- সবুজ আলো প্রদর্শিত হচ্ছে না: SIM কার্ড অস্বাভাবিক
- সবুজ আলো দ্রুত ঝলমল করছে: পাওয়ার অন শনাক্তকরণ স্থিতি
ইন্টারফেস (পিন সংজ্ঞা)
1.২৫টি লকযোগ্য আসন (৬পি)
| সিরিয়াল | নাম | আই/ও | বিবরণ |
|---|---|---|---|
| ১ | ভিসি | আমি | মেইন পাওয়ার সাপ্লাই, ডিসি ইনপুট। ডিসি ৪.৫ভি-৬.০ভি; ৫।0V সুপারিশকৃত |
| 2 | RX | আমি | UART যোগাযোগ ডেটা ইনপুট ইন্টারফেস, TTL স্তর |
| 3 | TX | ও | UART যোগাযোগ ডেটা আউটপুট ইন্টারফেস, TTL স্তর |
| 4 | T/H | ও | যোগাযোগ ইন্টারফেস আউটপুট ইন্টারফেস |
| 5 | R/L | আমি | যোগাযোগ ইন্টারফেস ইনপুট ইন্টারফেস |
| 6 | GND | জি | গ্রাউন্ড |
পারিফেরাল
- SIM কার্ড: চীন ইউনিকম, চীন মোবাইল, চীন টেলিকম 4G/3G/2G সমর্থন করে
- SD/TF কার্ড: রিয়েল-টাইম ডেটা সংরক্ষণের জন্য ব্যবহৃত, TF কার্ড হট সোয়াপ সমর্থন করে, সমর্থন করে <=32G ক্ষমতা, FAT32 ফাইল সিস্টেম
- টাইপ-C: সমর্থিত কনফিগারেশন

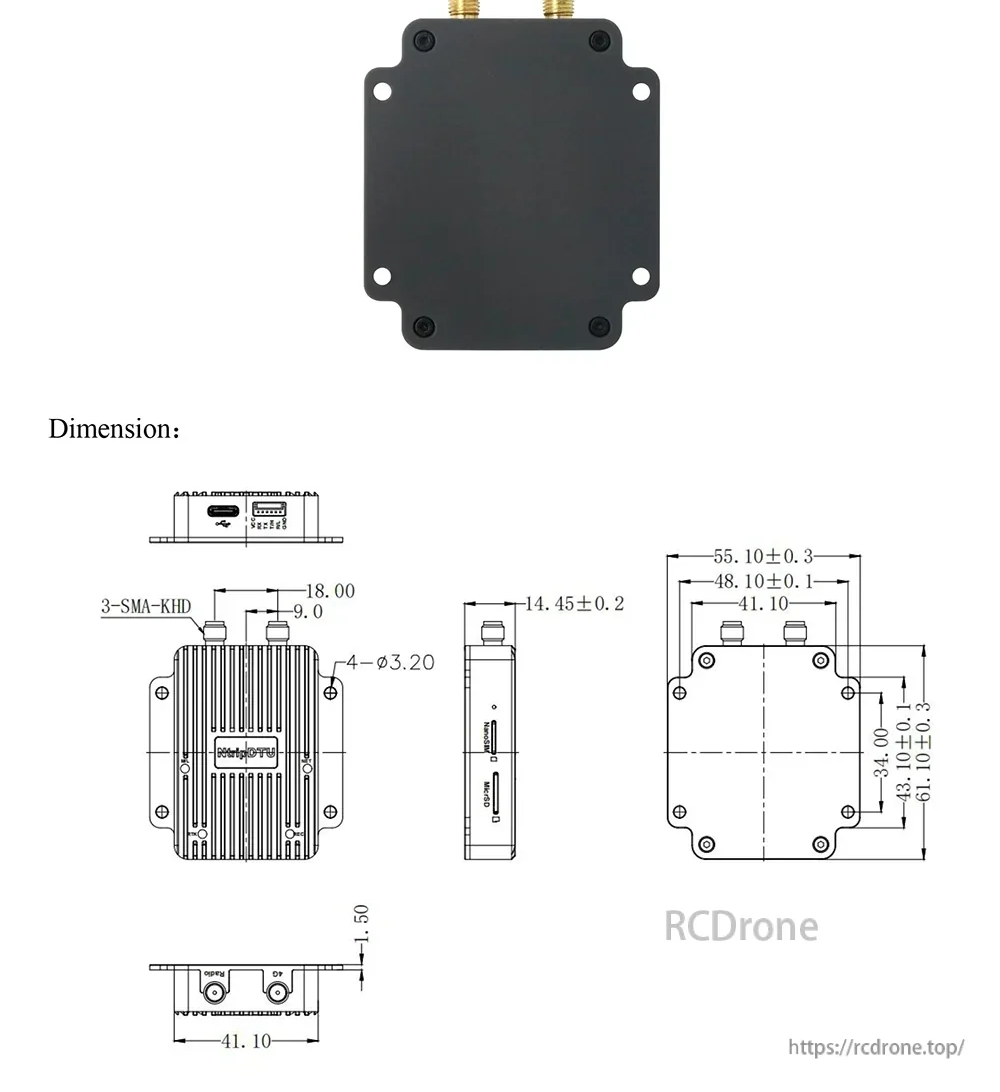

যান্ত্রিক মাত্রা (অঙ্কন)
- মোট: 61।10 +/-0.3 মিমি x 55.10 +/-0.3 মিমি
- পুরুত্ব: 14.45 +/-0.2 মিমি
- মাউন্টিং হোল: 4 x phi 3.20
- কনেক্টর লেবেল প্রদর্শিত: 3-SMA-KHD
বিস্তারিত

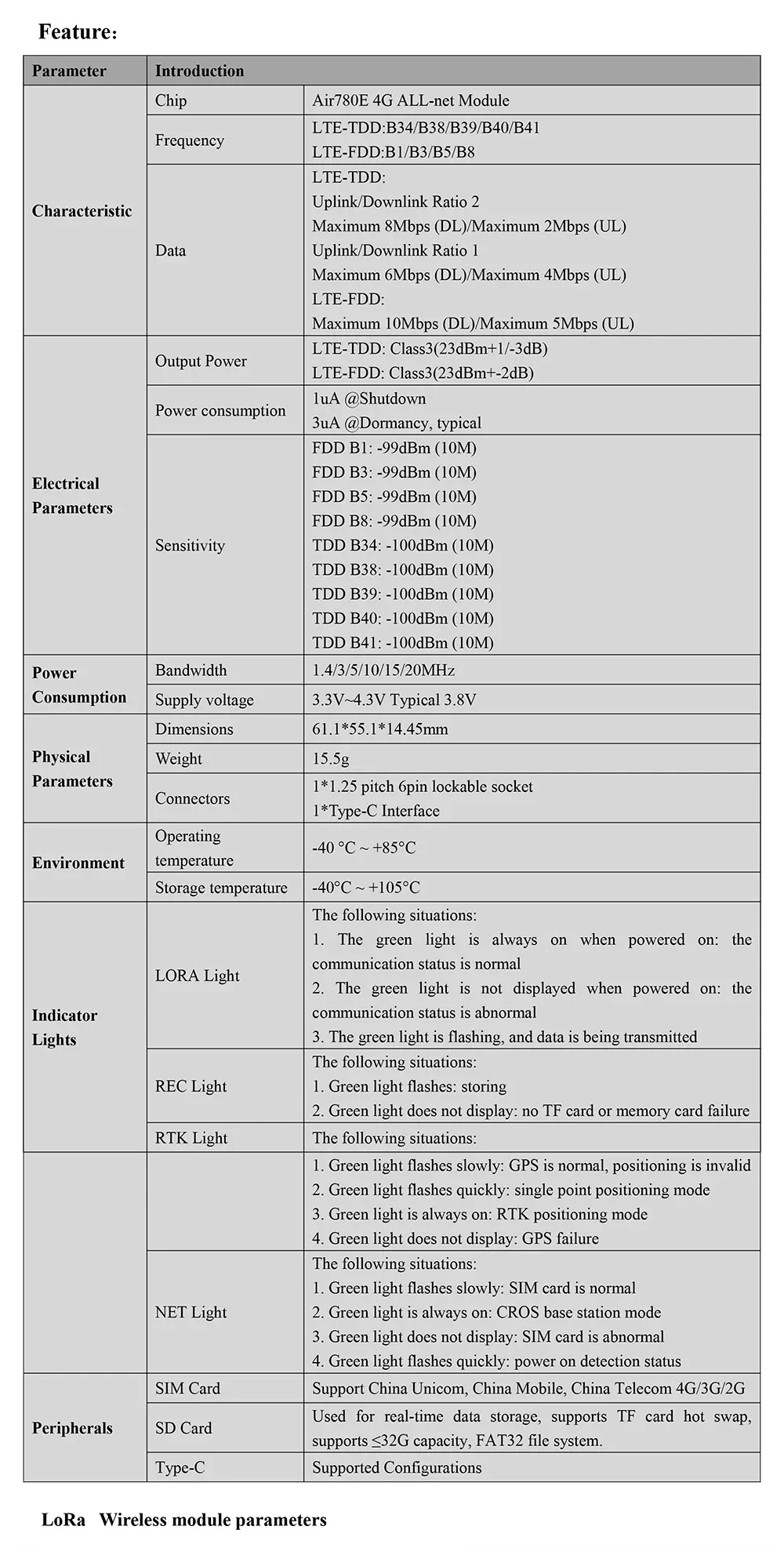

4G স্পেসিফিকেশন তালিকায় BG-710 মডিউলের জন্য সমর্থিত LTE TDD/FDD ব্যান্ড, ডেটা রেট, আউটপুট পাওয়ার এবং অপারেটিং তাপমাত্রা অন্তর্ভুক্ত রয়েছে।
LoRa বৈদ্যুতিক প্যারামিটার এবং UART (TTL) পিন সংজ্ঞা রেডিওকে RTK/GNSS কন্ট্রোলার এবং মনিটরিং হোস্টে সংহত করতে সহায়তা করে।
