CHIHAI 460 / S460 ব্রাশড ডিসি মোটর, ছোট ও লম্বা শ্যাফট, ৭.৪–১১.১V

CHIHAI 460 / S460 ব্রাশড ডিসি মোটর, ছোট ও লম্বা শ্যাফট, ৭.৪–১১.১V

CHIHAI MOTOR

নিয়মিত দাম $28.77 USD
নিয়মিত দাম বিক্রয় মূল্য $28.77 USD
বিক্রয় বিক্রি হয়ে গেছে
ট্যাক্স অন্তর্ভুক্ত. শিপিং চেকআউটের সময় গণনা করা হবে।
মোটর সংস্করণ
সম্পূর্ণ বিবরণ দেখুন

Overview

CHIHAI MOTOR 460 এবং S460 ব্রাশড DC মোটর পরিসর সংক্ষিপ্ত এবং দীর্ঘ শ্যাফট কনফিগারেশন, বিভিন্ন চুম্বক নির্মাণ এবং নির্দিষ্ট পিনিয়ন ব্যবস্থা অফার করে। আপনার যন্ত্রের শ্যাফটের দৈর্ঘ্য, পেছনের ক্যাপ এবং গিয়ার ইন্টারফেসের সাথে মেলে এমন নম্বরযুক্ত মোটর সংস্করণটি নির্বাচন করুন। 7.4 V এবং 11.1 V সংখ্যা একই নির্বাচিত মোটরের কার্যকরী পরীক্ষার পয়েন্ট বর্ণনা করে।

Features

  • তামা-ঘূর্ণিত আর্মেচার, কার্বন ব্রাশ এবং বল-বিয়ারিং নির্মাণ।
  • ভিজা-প্রেসড ফেরাইট, বন্ধনযুক্ত রেয়ার্থ এবং সিন্টার্ড NdFeB চুম্বক সংস্করণ।
  • নাইলন পেছনের ক্যাপ বা নির্দিষ্ট S460 সংস্করণে মেশিন করা অ্যালুমিনিয়াম পেছনের ক্যাপ।
  • বিভিন্ন সাধারণ শ্যাফট, স্ট্যান্ডার্ড-পিনিয়ন, MIM ব্ল্যাক-পিনিয়ন এবং পাউডার-মেটাল-পিনিয়ন নির্বাচন।
  • একটি সংহত হ্রাস গিয়ারবক্স ছাড়াই সরাসরি মোটর আউটপুট।

স্পেসিফিকেশন

ব্র্যান্ড / পরিবার CHIHAI MOTOR / 460 এবং S460 ব্রাশড DC মোটর
নমিনাল রেফারেন্স সরবরাহ 7.4 V এবং 11.1 V DC; নির্বাচিত মোটরের দুটি পরীক্ষার পয়েন্ট, আলাদা অন্তর্ভুক্ত মোটর নয়
মোটর শরীরের ব্যাস 29.5 মিমি রেফারেন্স
মোটর ক্যানের দৈর্ঘ্য 40 মিমি স্ট্যান্ডার্ড 460; 40.5 মিমি ভেরিয়েন্ট কার্ডে
ছোট শ্যাফট / লম্বা শ্যাফট 9 মিমি / 35.5 মিমি চিত্রিত সংস্করণে প্রকল্প
মোটের আকার প্রায় 65–67 মিমি ছোট সংস্করণ; 86 মিমি লম্বা সংস্করণ; কনফিগারেশন নির্ভর
460SA শ্যাফট ব্যাস 3.17 মিমি প্রযুক্তিগত রেফারেন্স; নির্বাচিত পিনিয়ন ফিট যাচাই করুন
চুম্বক বিকল্প ভিজা-প্রেসড ফেরাইট, বন্ধনযুক্ত রেয়ার আর্থ, অথবা সিঁদুরযুক্ত নিওডিমিয়াম আয়রন বোরন হিসাবে নির্বাচিত
ব্রাশ / আর্মেচার কার্বন ব্রাশ; তামার মোড়ানো, গতিশীলভাবে ভারসাম্যযুক্ত আর্মেচার
বেয়ারিং চিত্রিত সংস্করণে বল-বেয়ারিং নির্মাণ
পিছনের ক্যাপ নাইলন বা যন্ত্র-নির্মিত অ্যালুমিনিয়াম নির্বাচিত সংস্করণের উপর নির্ভর করে
বিষয়বস্তু একটি নির্বাচিত মোটর; ছবিতে এবং উল্লেখিত স্থানে ফিট করা/ফাঁকা পিনিয়ন মাত্র

সংস্করণ এবং গতি গাইড

অর্ডার করার সময় সঠিক সংখ্যাযুক্ত সংস্করণ ব্যবহার করুন। নিচের মানগুলি উল্লিখিত সরবরাহ ভোল্টেজে রেফারেন্স মোটর গতির; এগুলি লোড করা আউটপুট গতি বা অবিরাম শক্তি রেটিং নয়।বাস্তবিক গতি লোড, সরবরাহ এবং নিয়ন্ত্রকের উপর নির্ভর করে। কোন আলাদা ভোল্টেজ বিকল্প বা অতিরিক্ত মোটর অন্তর্ভুক্ত নেই।

মোটর সংস্করণ 7.4 V রেফারেন্স rpm 11।1 V রেফারেন্স rpm

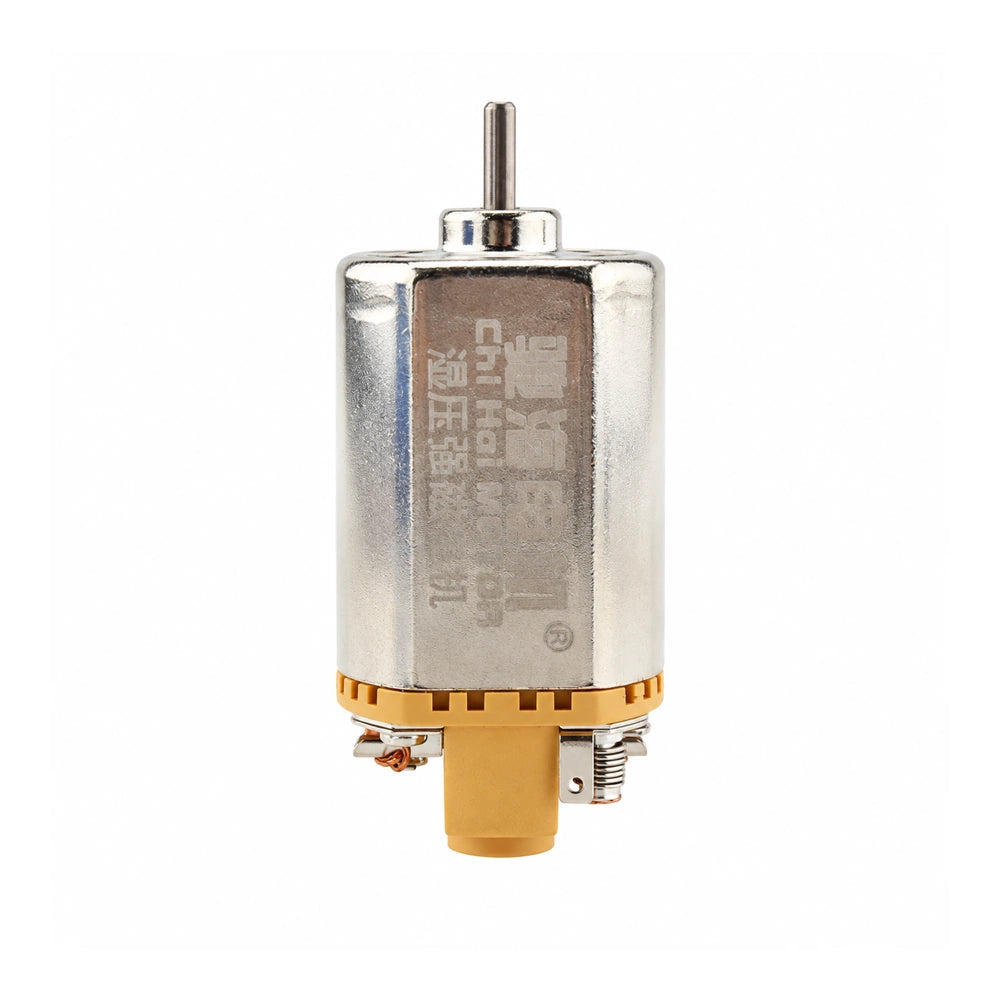

01 হলুদ / ভিজা-চাপিত ফেরাইট / J8 21000 32000

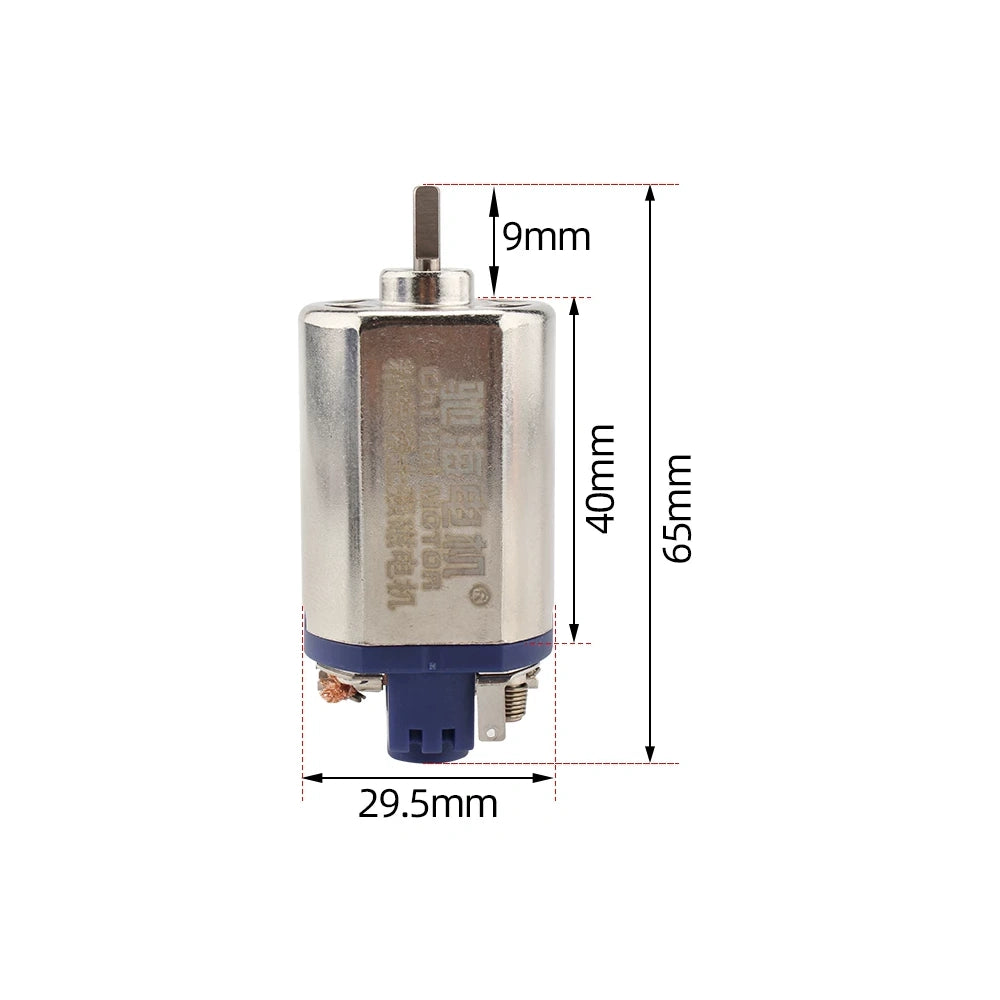

02 নীল / বন্ডেড রেয়ার আর্থ / J8 20000 31000
03 লাল / সিন্টারড NdFeB / J8 19000 30000

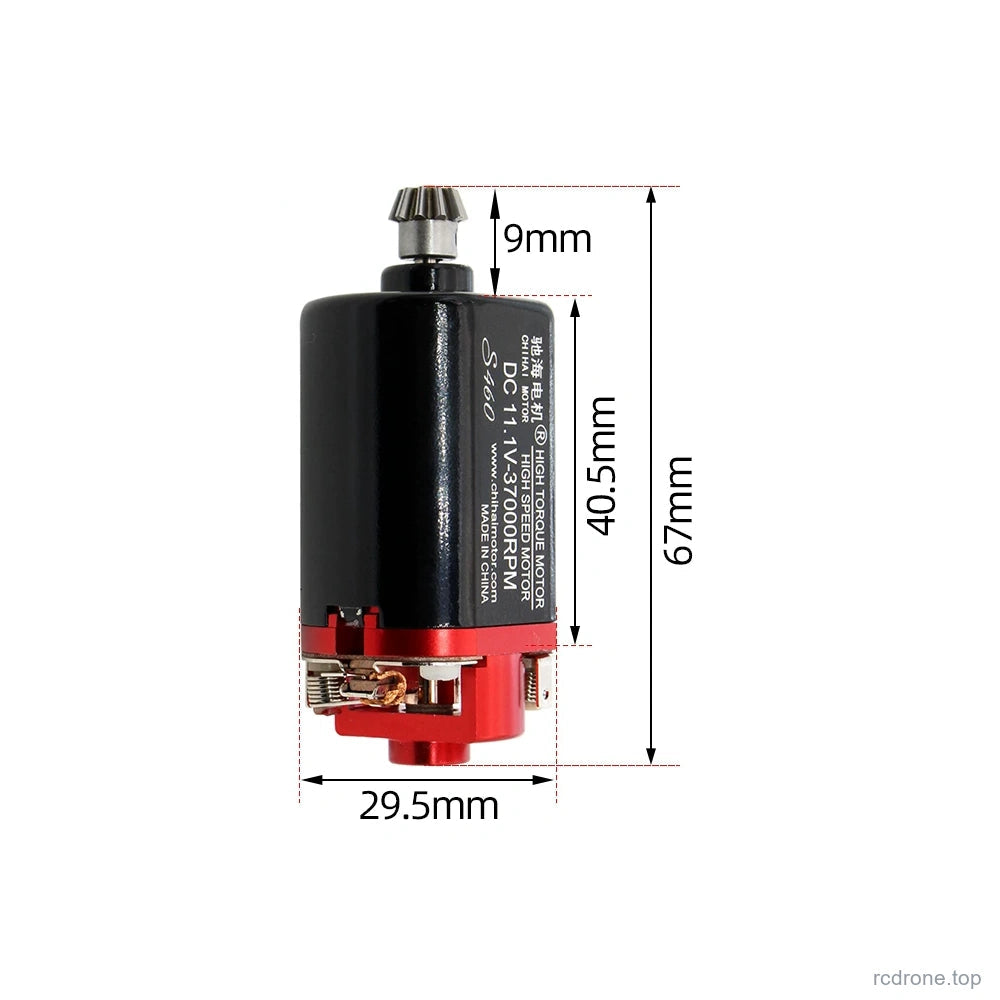

04 S460 লাল / অ্যালুমিনিয়াম ক্যাপ / J8 24000 37000

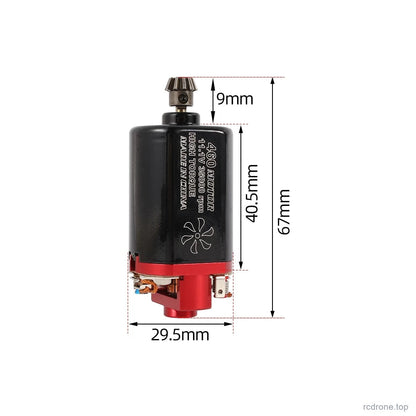

06 S460 সাইক্লোন / উচ্চ টর্ক 24000 35000

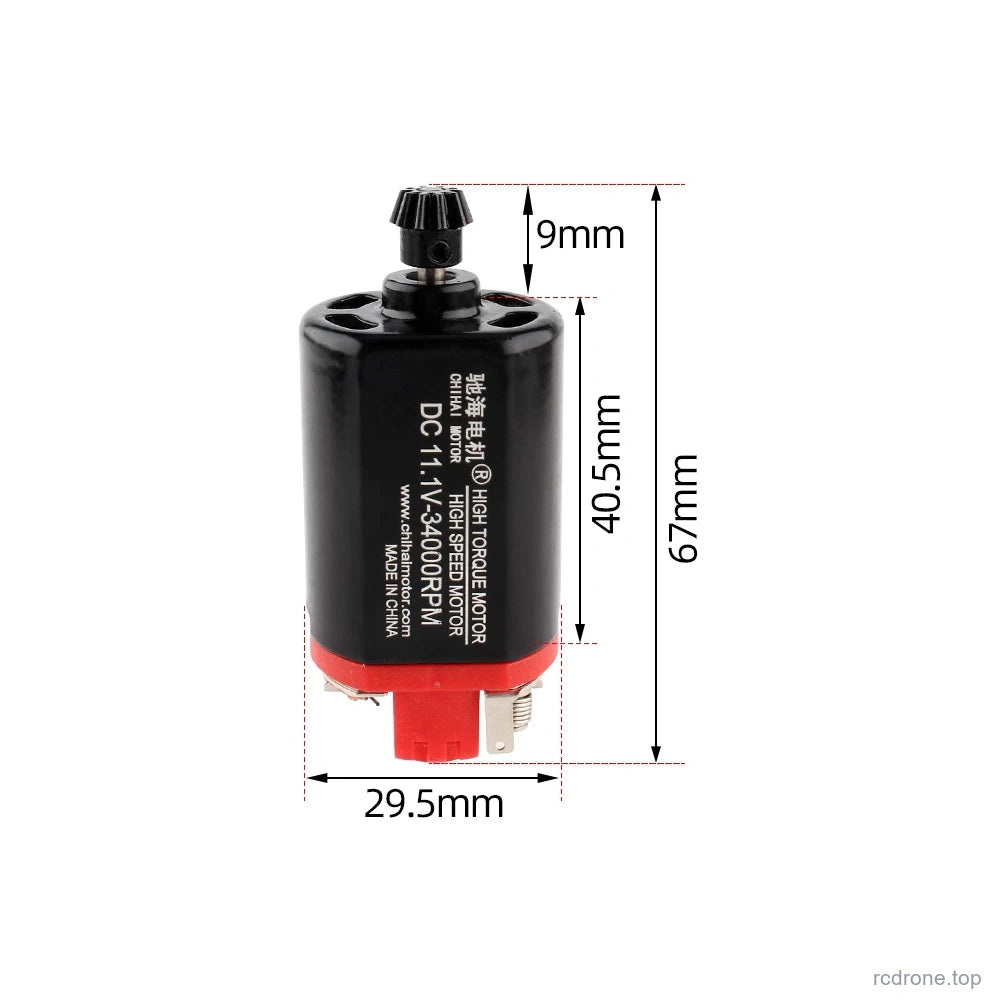

07 NdFeB / Jinming Gen 8 22000 34000

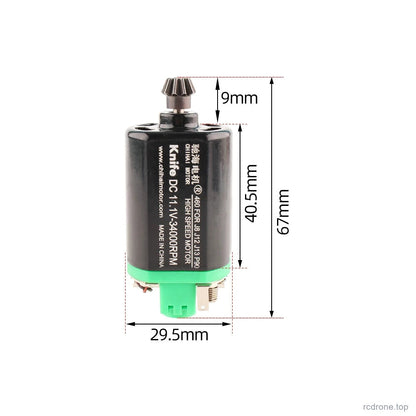

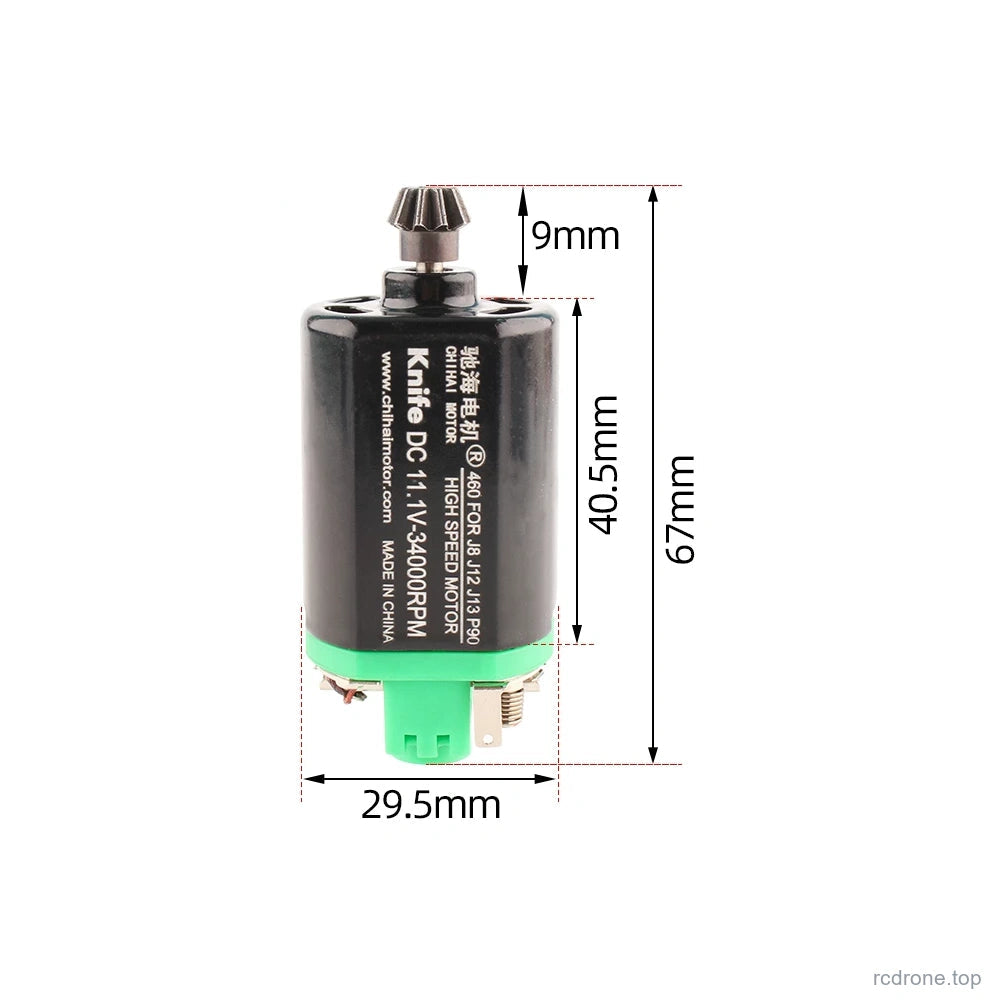

08 সবুজ দানব / স্ট্যান্ডার্ড পিনিয়ন 22000 34000

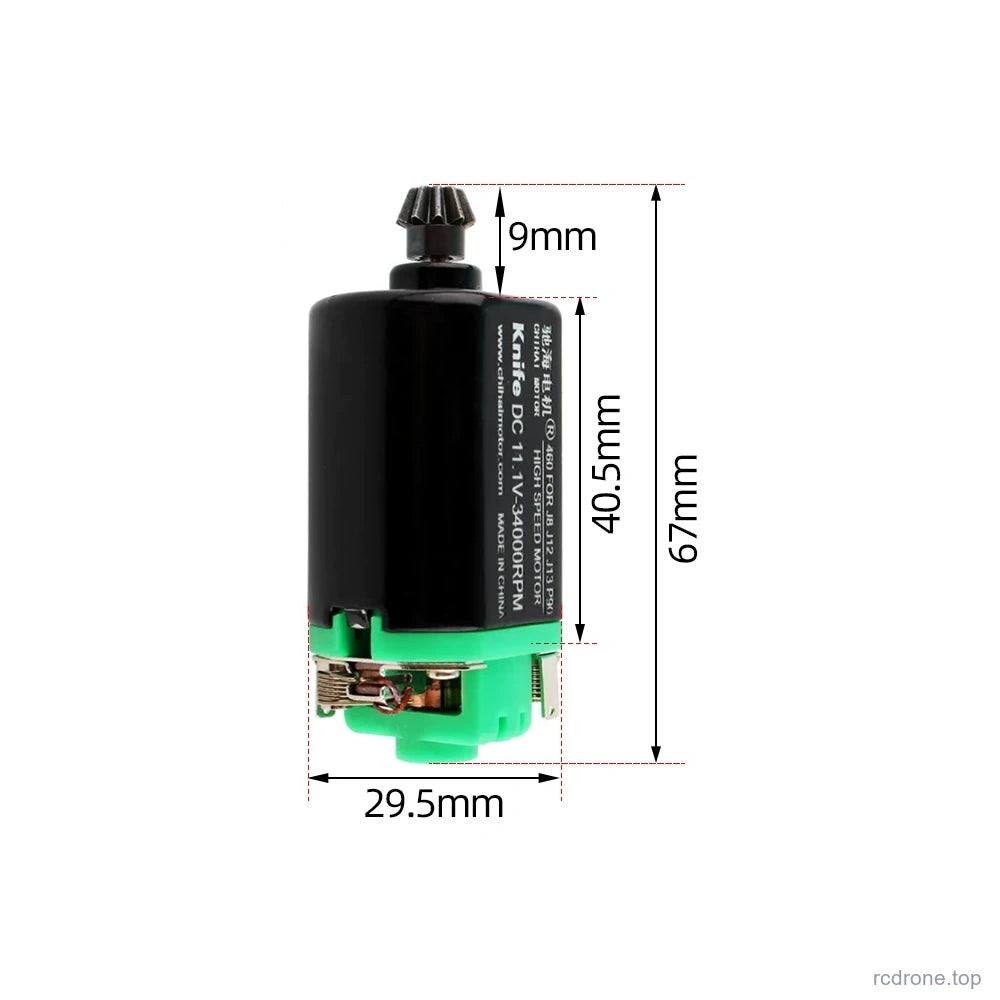

09 সবুজ দানব / কালো MIM পিনিয়ন 22000 34000

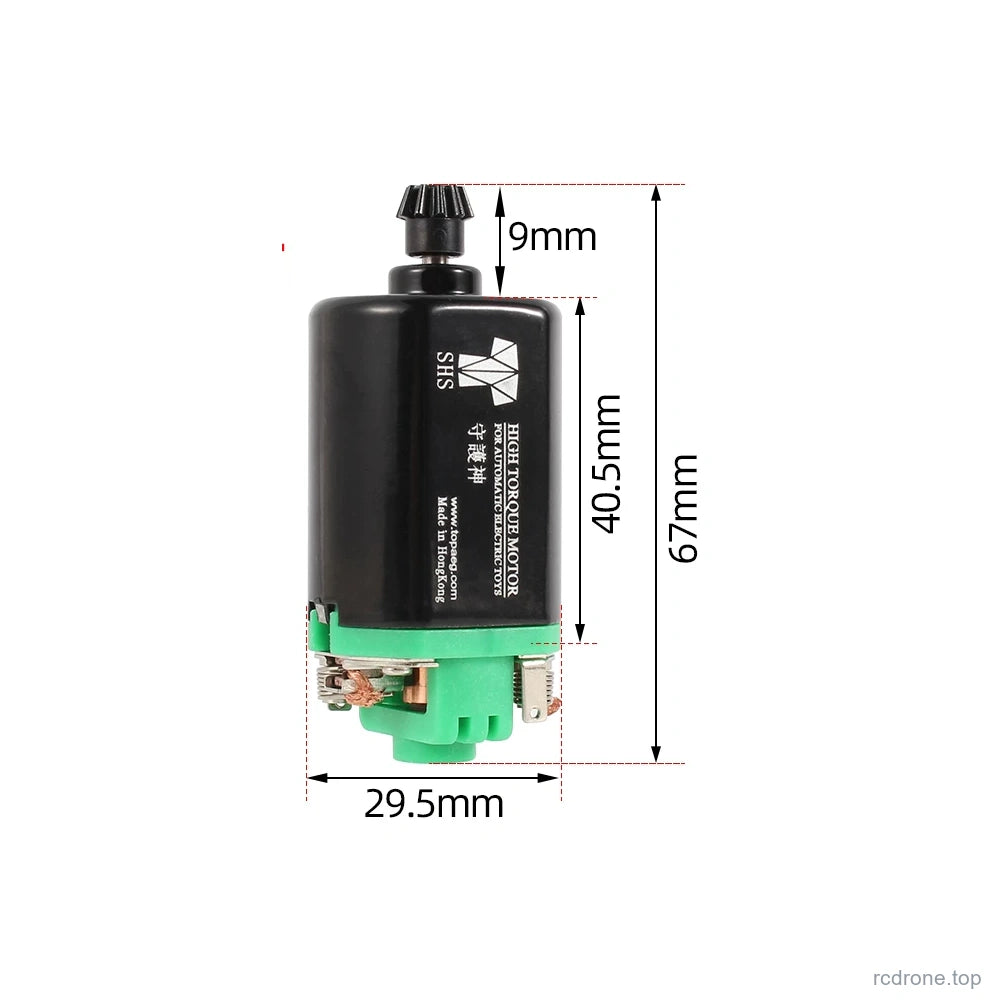

10 SHS সবুজ দানব / কালো MIM পিনিয়ন 22000 34000
11 SHS সবুজ দানব / পাউডার-মেটাল পিনিয়ন 22000 34000

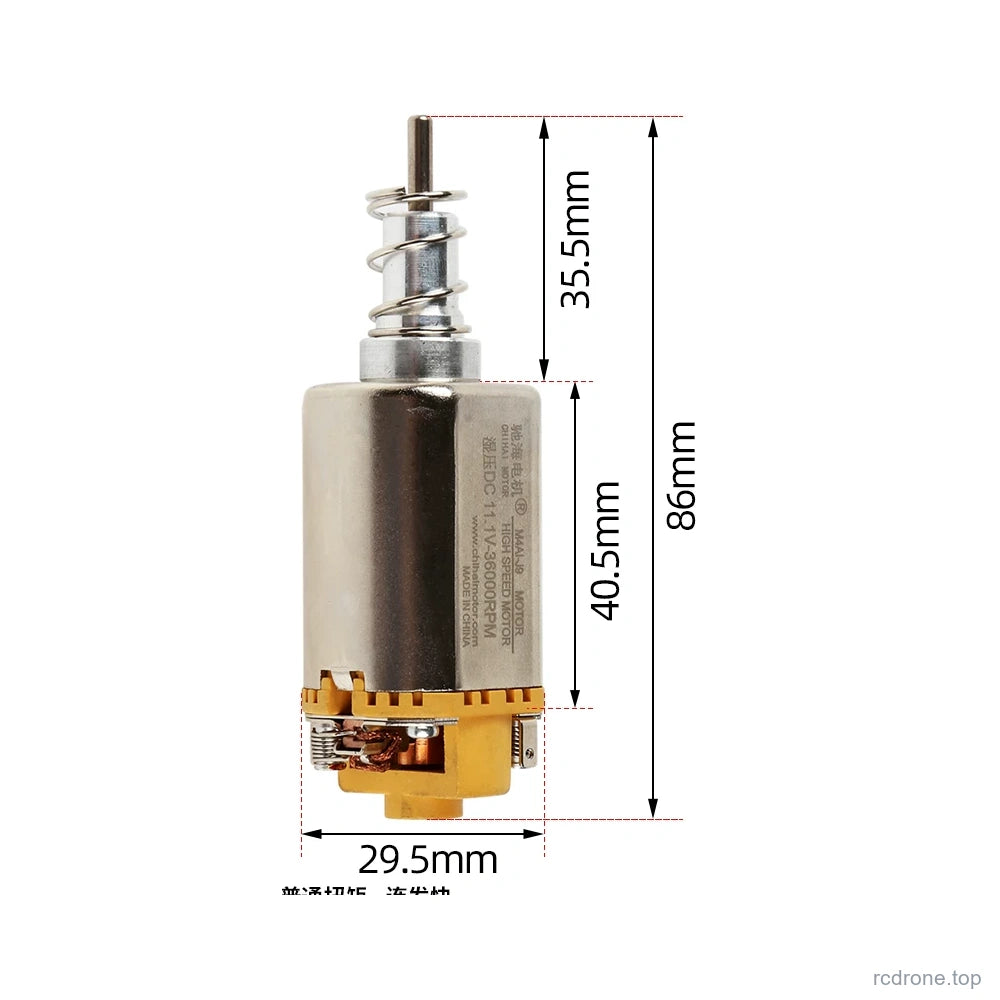

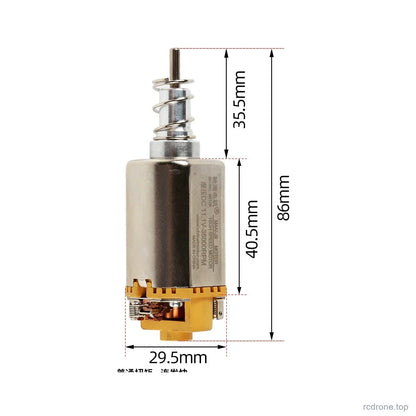

12 হলুদ / ভিজা-চাপিত ফেরাইট / J9 23000 36000

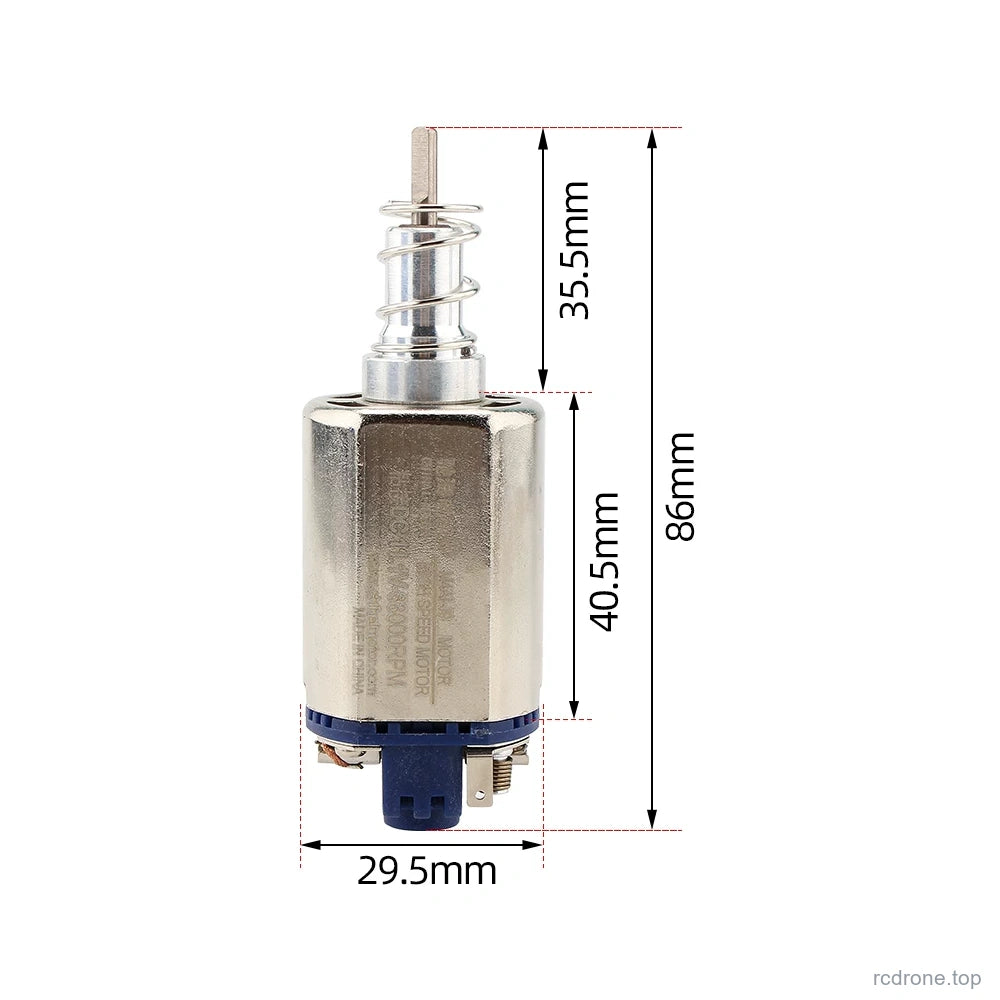

13 নীল / বন্ডেড রেয়ার আর্থ / J9 21500 33000
14 লাল / সিন্টারড NdFeB / J9 23000 35000

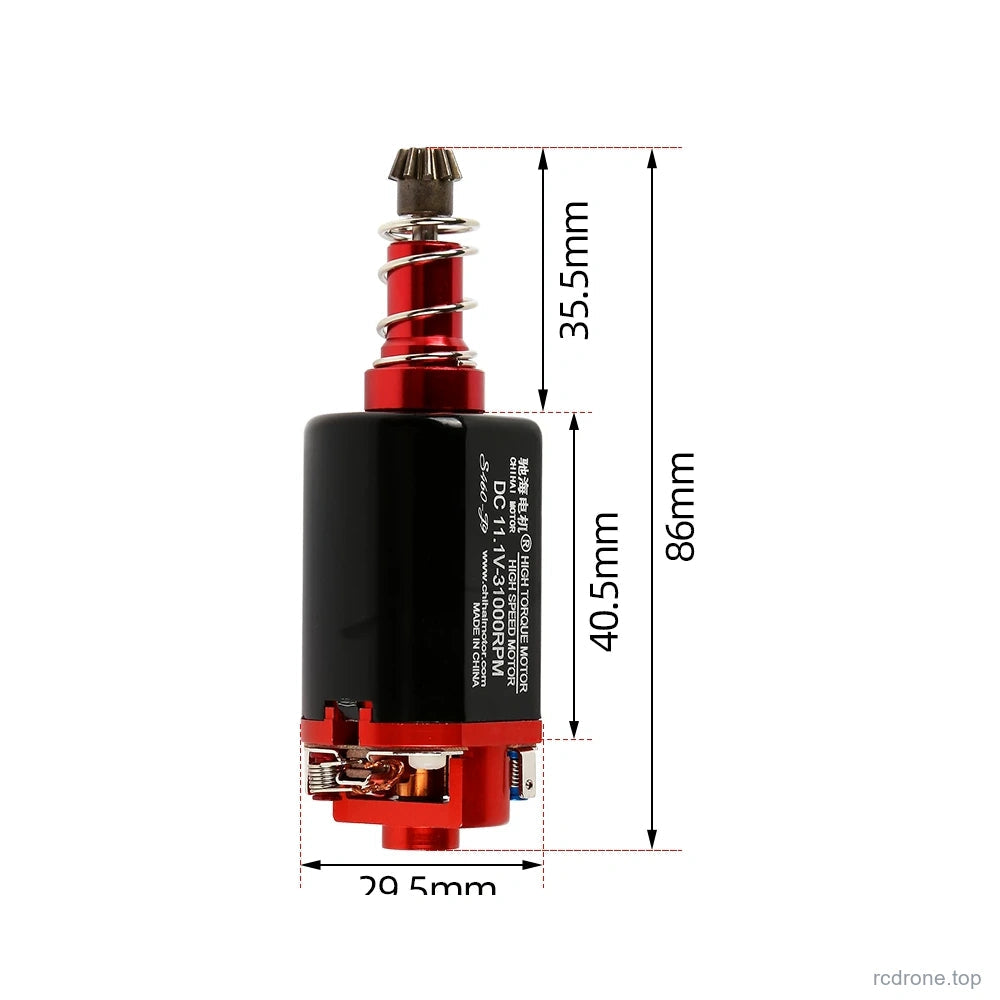

15 S460 লাল / অ্যালুমিনিয়াম ক্যাপ / J9 24000 31000

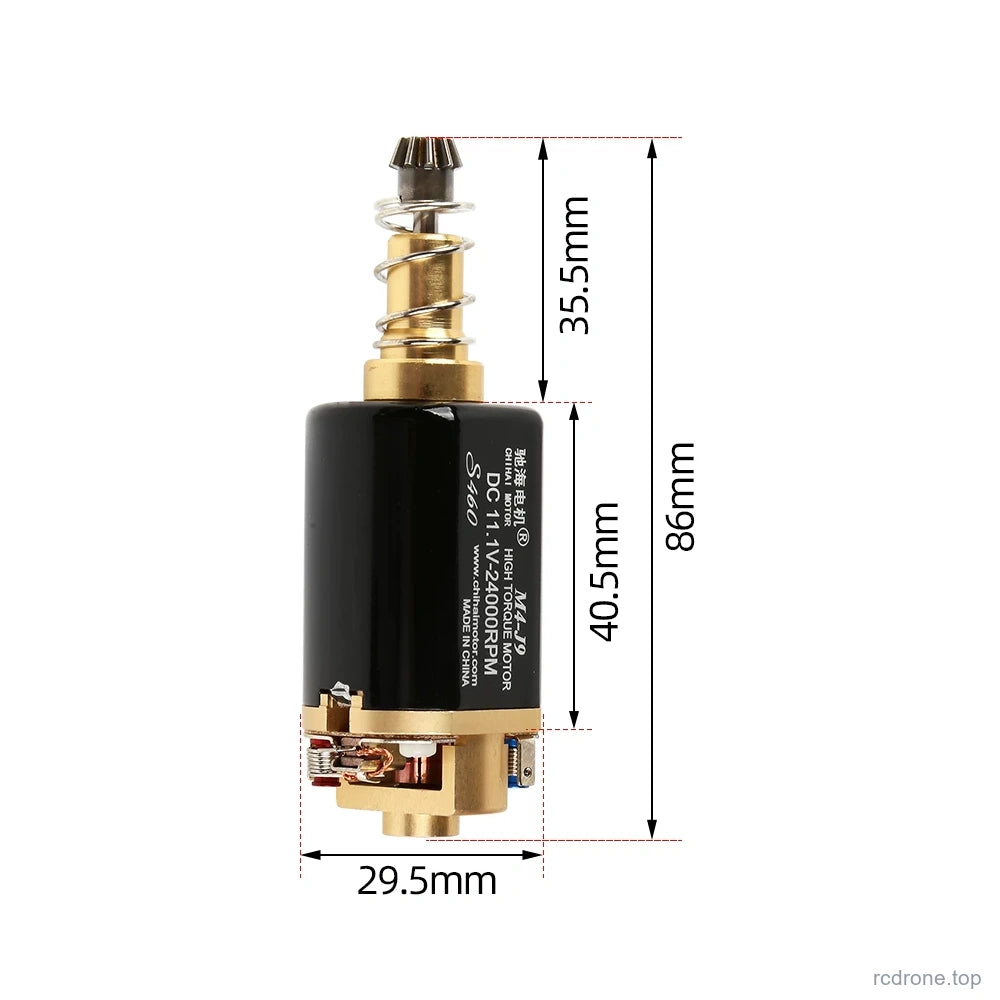

16 S460 হলুদ / নিম্ন গতি / J9 15500 24000

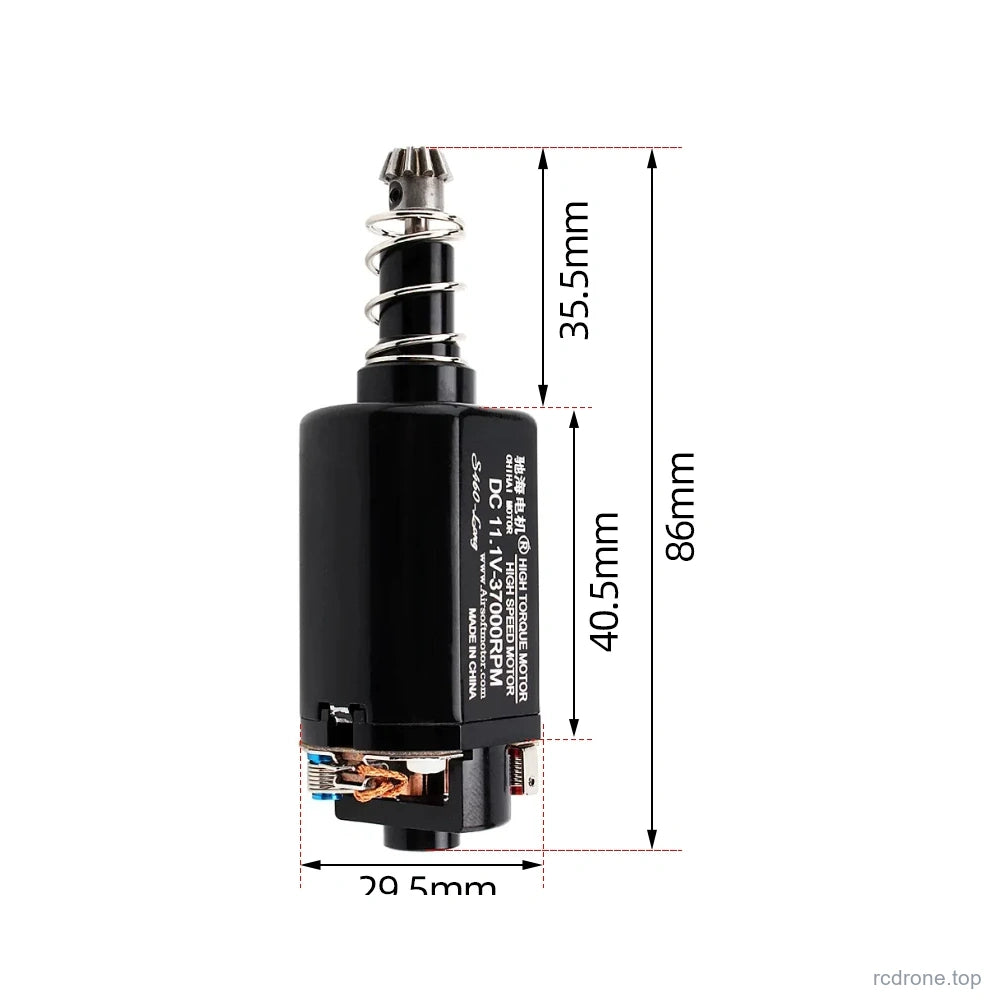

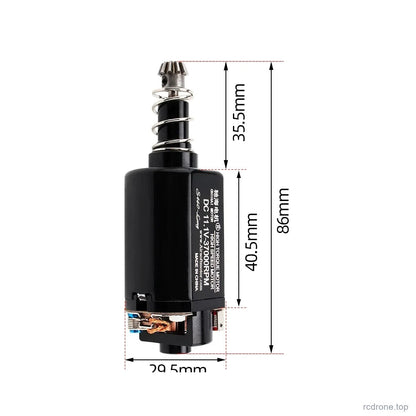

17 S460 কালো / উচ্চ গতি / J9 24000 37000

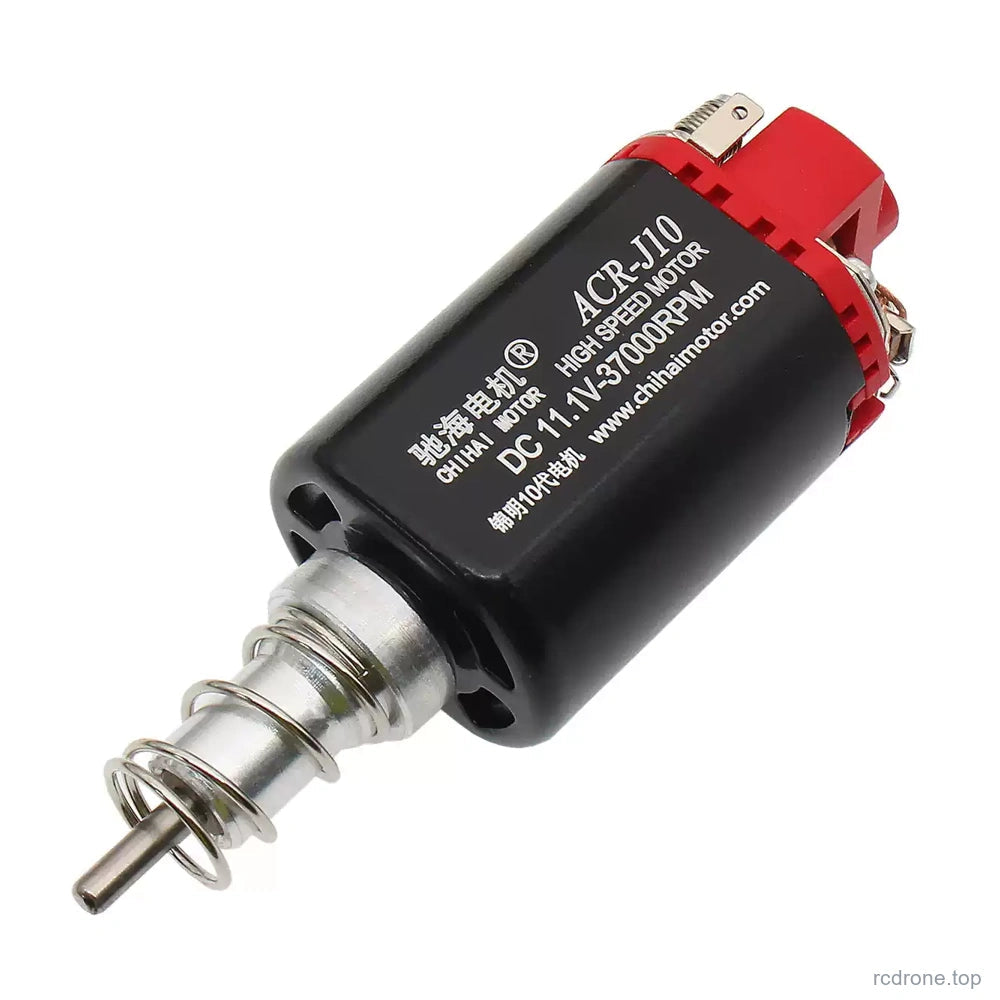

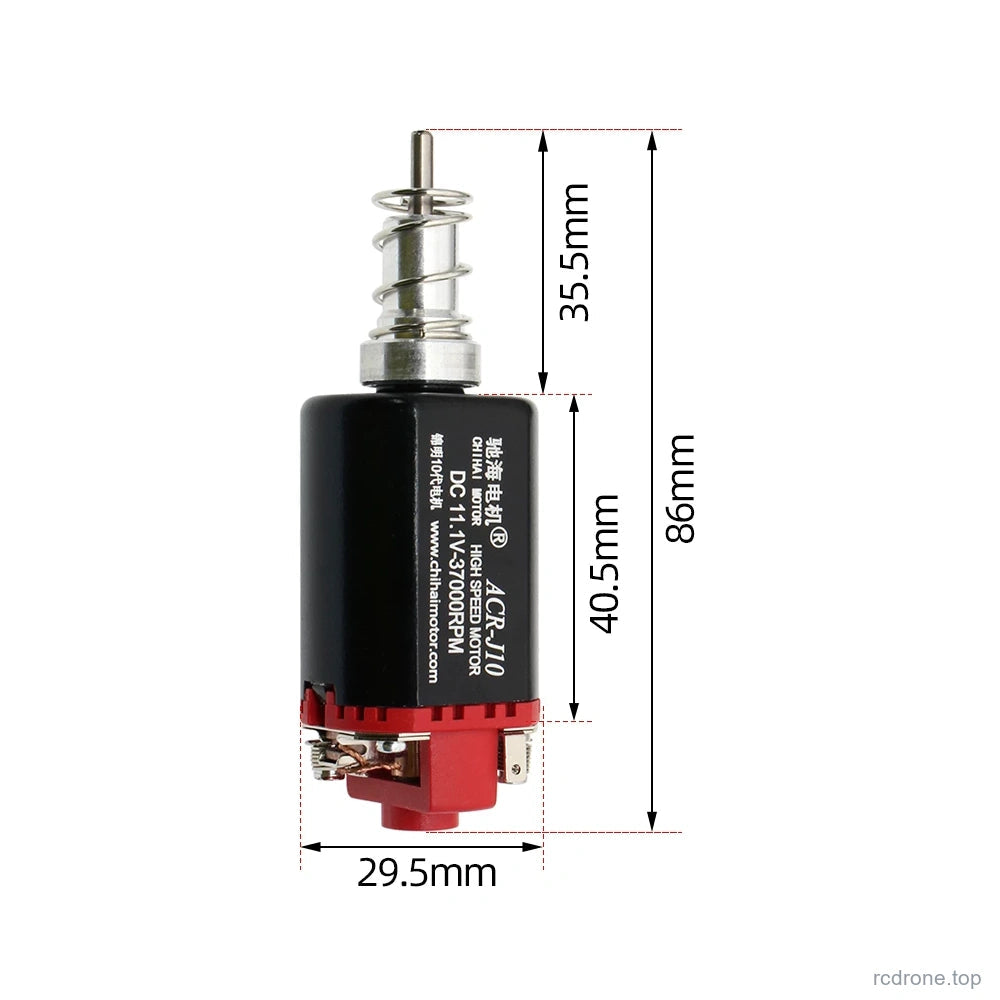

18 কালো / ভিজা-চাপিত ফেরাইট / Gen 10 24500 37000
18 লম্বা শ্যাফট / স্ট্যান্ডার্ড ম্যাগনেট / লুজ পিনিয়ন মোটর মার্কিং দেখুন মোটর মার্কিং দেখুন

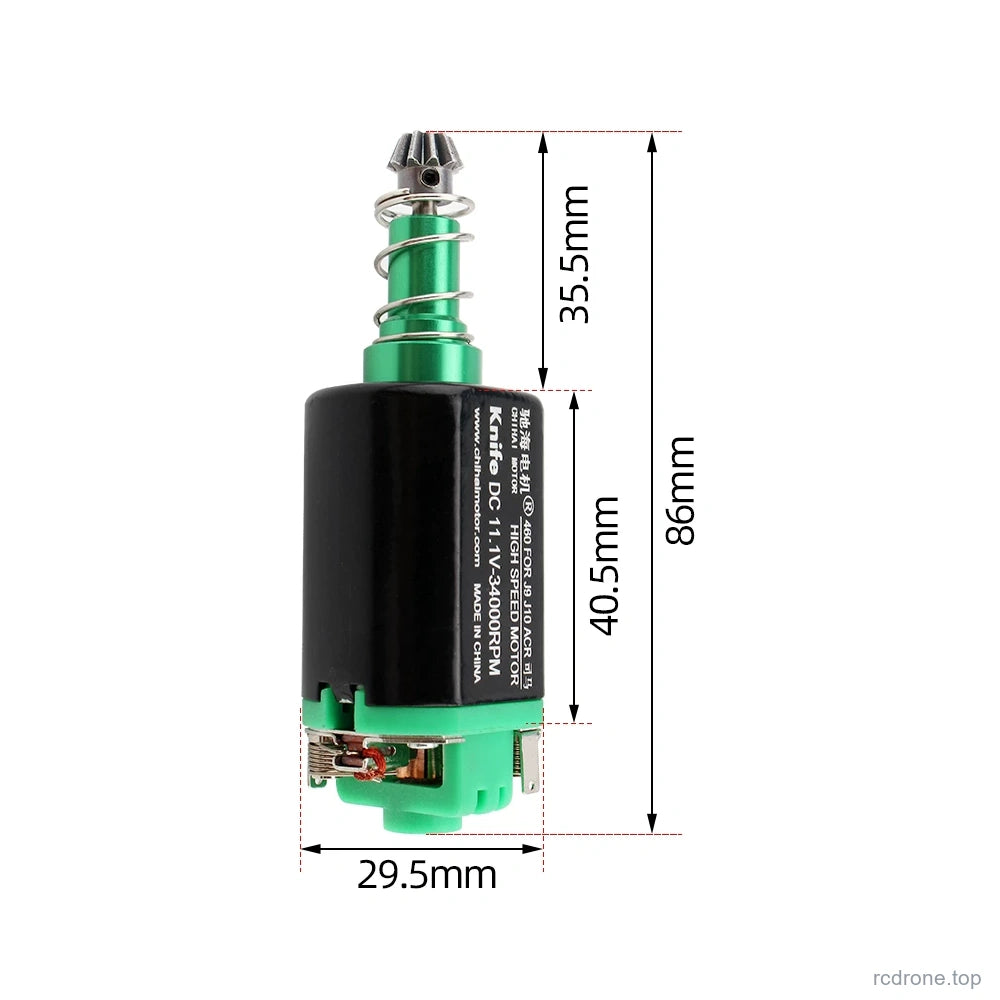

20 সবুজ দানব / পাউডার-মেটাল পিনিয়ন / J9 22000 34000
21 সবুজ দানব / কালো MIM পিনিয়ন / J9 22000 34000

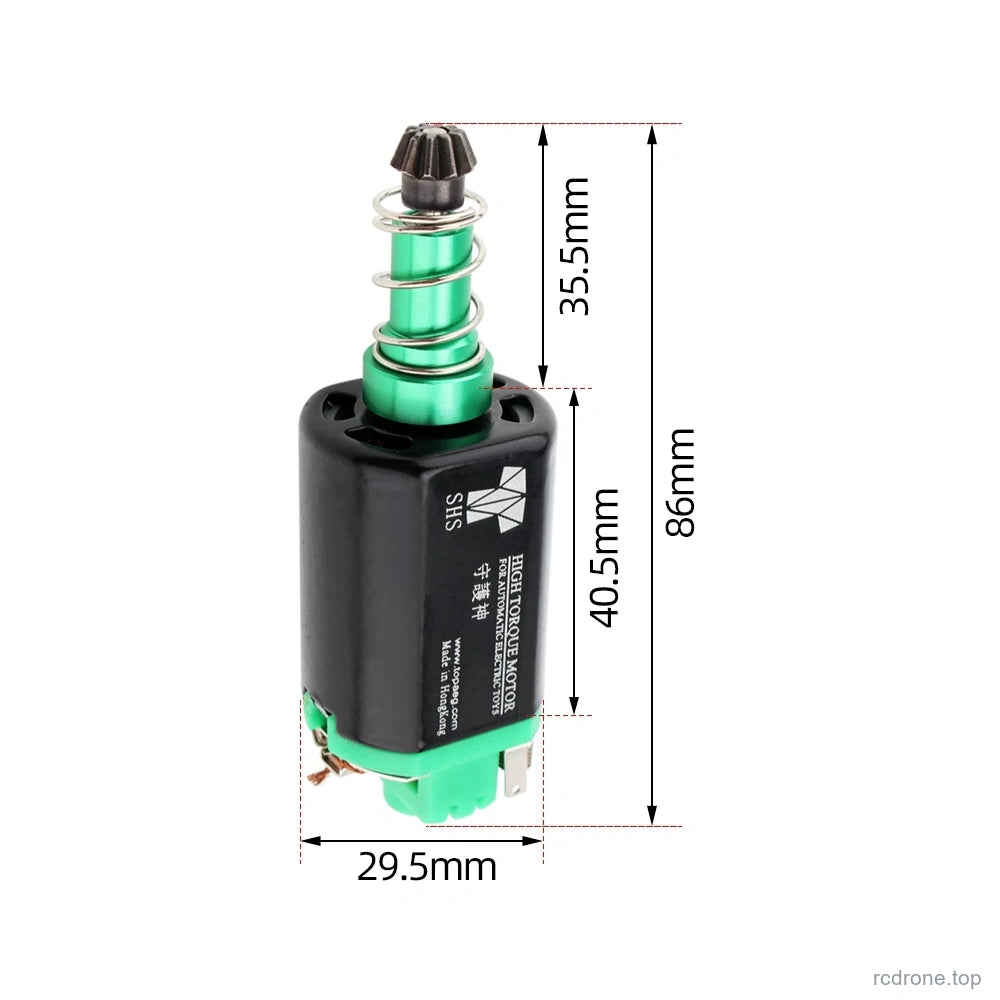

22 SHS সবুজ দানব / পাউডার-মেটাল পিনিয়ন / J9 22000 34000

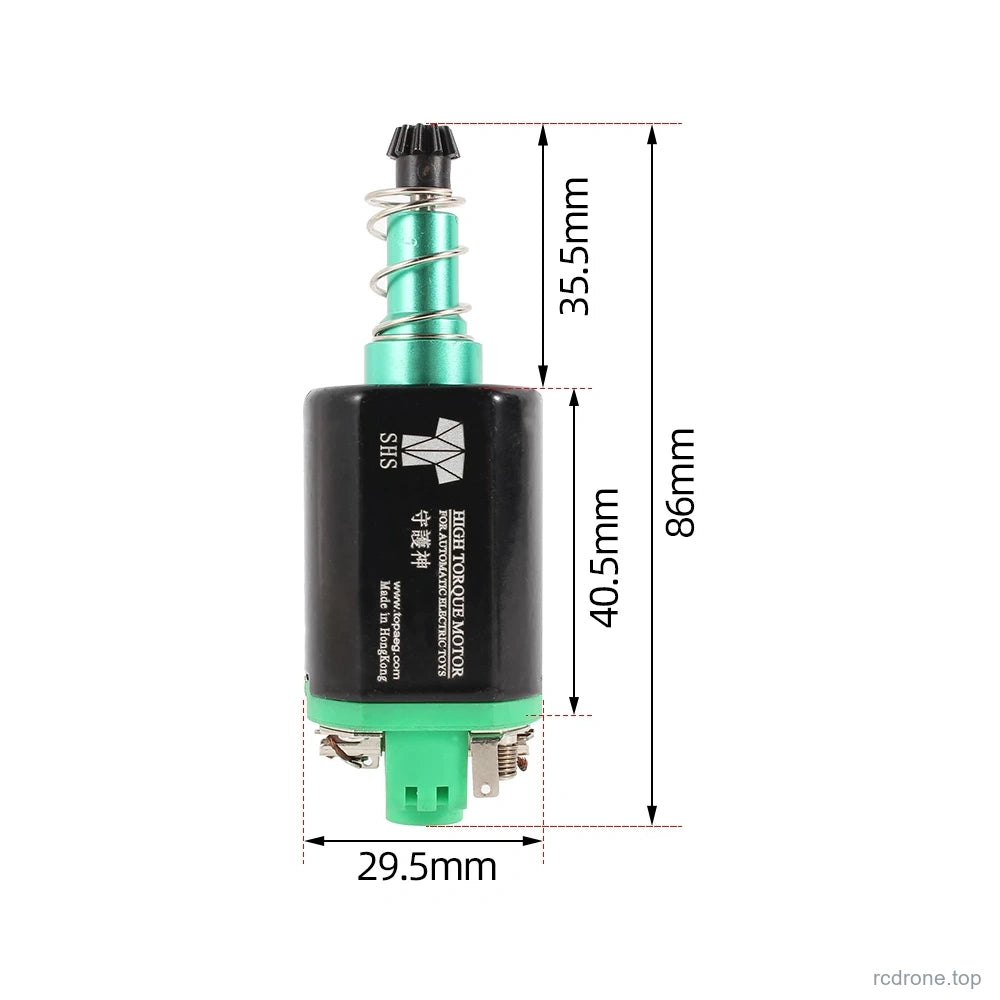

23 SHS সবুজ দানব / কালো MIM পিনিয়ন / J9 22000 34000

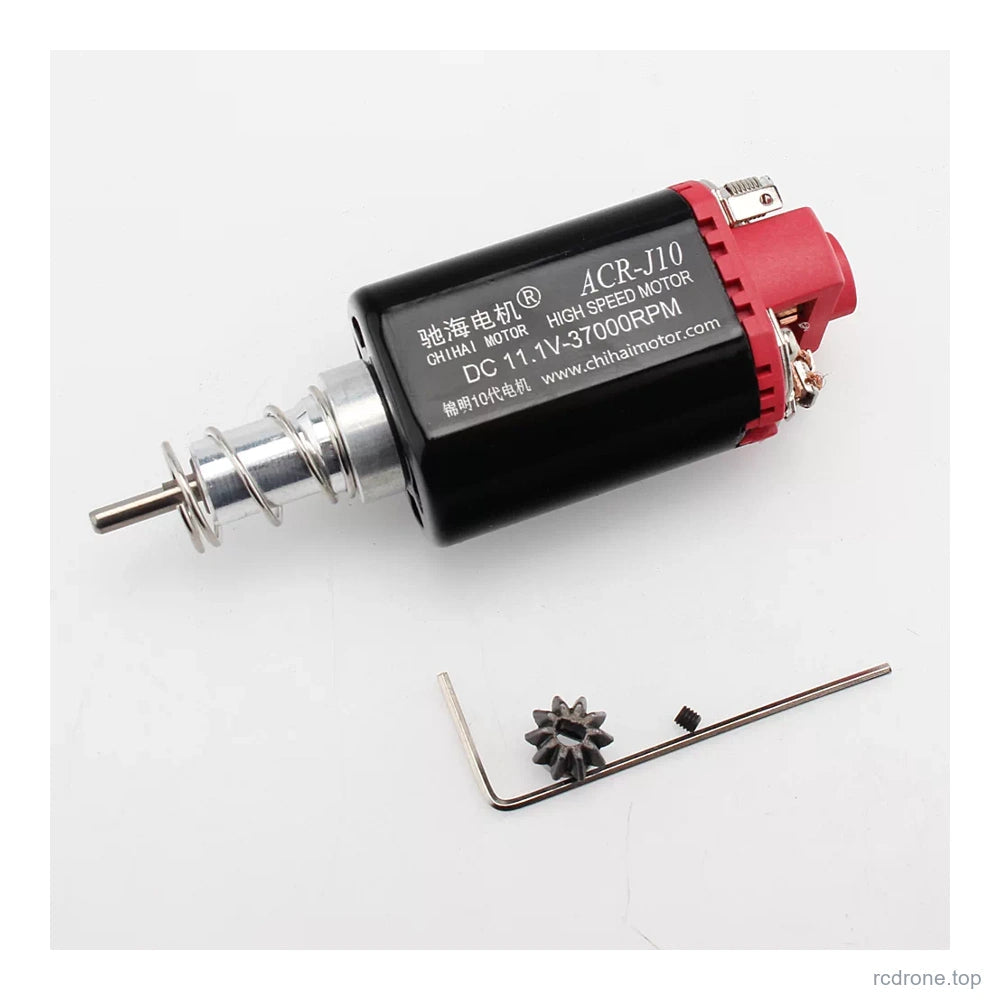

লম্বা শ্যাফট বিকল্পটি একটি লুজ পিনিয়ন এবং হেক্স কী সহ সরবরাহ করা হয় এবং এটি অন্য বিকল্প 18 থেকে আলাদাভাবে চিহ্নিত করা হয়েছে।এর নির্বাচিত অপশন ছবিটি একটি পাঠযোগ্য ভেরিয়েন্ট-নির্দিষ্ট গতি টেবিল প্রদান করে না, তাই সেই অপশনের জন্য কোন সার্বজনীন গতি নির্ধারিত হয়নি।

যান্ত্রিক নির্বাচন এবং পিনিয়ন

ছোট সংস্করণগুলি প্রায় 9 মিমি উন্মুক্ত শাফট রেফারেন্স ব্যবহার করে; J9-শৈলীর দীর্ঘ সংস্করণগুলি 35.5 মিমি দেখায়। মোট দৈর্ঘ্য এবং গিয়ার ইন্টারফেস পরিবর্তিত হয়। ফিটিংয়ের আগে আপনার মোটর মাউন্ট, শাফট ব্যাস, পিনিয়ন বোর, গিয়ার প্রোফাইল এবং এনগেজমেন্ট নিশ্চিত করুন। একটি ফিট করা পিনিয়ন মোটরকে একটি গিয়ারড মোটর তৈরি করে না।

সংস্করণ 01, 02, 03, 12, 13, 14 এবং কালো জেন 10 সংস্করণগুলি তাদের অপশন ডায়াগ্রামে একটি ফিট করা পিনিয়ন ছাড়াই প্রদর্শিত হয়। স্পষ্টভাবে একটি পিনিয়ন দেখানো সংস্করণগুলি সেই চিত্রিত বিন্যাসে সরবরাহ করা হয়। দীর্ঘ-শাফট লুজ-পিনিয়ন অপশনটিতে চিত্রিত আলাদা পিনিয়ন এবং হেক্স কী অন্তর্ভুক্ত রয়েছে। তুলনা এবং উপাদান ফটোগুলি বিকল্পগুলি চিত্রিত করে, একটি মাল্টি-মোটর বান্ডেল নয়।

নির্মাণ এবং কর্মক্ষমতা পরিধি

460SA রেফারেন্স টেবিলটি 3.17 মিমি শাফট, 7.4/11 নির্দিষ্ট করে।1 V অপারেশন এবং 11.1 V সর্বাধিক-শক্তি-পয়েন্ট রেফারেন্স 105 W হল হলুদ, 120 W নীল এবং 150 W লাল রিয়ার-ক্যাপ সংস্করণের জন্য। অ্যালুমিনিয়াম-ক্যাপ S460 পরিবার রেফারেন্স 175 W সর্বাধিক আউটপুট এবং 7.4 V এ 25,000 rpm / 11.1 V এ 37,000 rpm তালিকাভুক্ত করে। এই পরিবার রেফারেন্সগুলি নম্বরযুক্ত নির্বাচন টেবিল প্রতিস্থাপন করে না এবং প্রতিটি ভেরিয়েন্টের জন্য ধারাবাহিক রেটেড-পাওয়ার গ্যারান্টি নয়।

চিত্রিত রিয়ার-ক্যাপ রঙ এবং নির্মাণ সিরিজের মধ্যে পরিবর্তিত হয়। রঙের পরিবর্তে নম্বরযুক্ত বিকল্প এবং এর সংশ্লিষ্ট ছবির মাধ্যমে নির্বাচন করুন।

অ্যাপ্লিকেশন

সঙ্গতিপূর্ণ Jinming J8/J9/Gen 10 মোটর-চালিত যান্ত্রিক, মডেল ড্রাইভ এবং উচ্চ-গতির DC প্রকল্পের জন্য প্রতিস্থাপন এবং উন্নয়ন কাজ যেখানে মাউন্ট, পিনিয়ন এবং বৈদ্যুতিক লোড নির্বাচিত কনফিগারেশনের সাথে মেলে। J8/J9 লেবেলগুলি তালিকাভুক্ত ফিটমেন্ট পরিবারের পরিচয় দেয়; এগুলি প্রতিটি প্রজন্ম বা গিয়ারবক্সের জন্য একটি সার্বজনীন ফিট গ্যারান্টি নয়।

স্থাপন এবং পরিচালনা

একটি সামঞ্জস্যপূর্ণ DC সরবরাহ এবং মোটর নিয়ন্ত্রক ব্যবহার করুন যার যথেষ্ট বর্তমান ক্ষমতা রয়েছে। পাওয়ার প্রয়োগের আগে মেরুতা, যান্ত্রিক সমন্বয় এবং গিয়ার মেশ পরীক্ষা করুন। নির্বাচিত মোটরের জন্য যেখানে সেই ট্যাব রয়েছে সেখানে উপযুক্ত 2.8 মিমি টার্মিনাল সংযোগকারী ব্যবহার করুন; ব্রাশ অ্যাসেম্বলিতে দীর্ঘ সময় ধরে সোল্ডারিং তাপ প্রয়োগ করা এড়িয়ে চলুন। যথাযথভাবে রেট করা তার এবং সংযোগকারী ব্যবহার করুন। গিয়ার পরিবর্তন বা সংযোগ বিপরীত করার আগে পাওয়ার বিচ্ছিন্ন করুন।

অতিরিক্ত বোঝা, স্থবির অপারেশন এবং গতিতে তাত্ক্ষণিক বিপরীত এড়িয়ে চলুন। সরবরাহ ভোল্টেজ কমানো উভয় গতির এবং উপলব্ধ টর্ক পরিবর্তন করে। আঙ্গুল, তার এবং ঢিলা বস্তুগুলি শ্যাফট এবং পিনিয়ন থেকে দূরে রাখুন। গিয়ার অনুপাত, স্প্রিং লোড এবং চালিত যান্ত্রিক ব্যবস্থা প্রকৃত চক্রের হার নির্ধারণ করে; মোটর rpm একা একটি সম্পন্ন সিস্টেমের হার প্রতিষ্ঠা করে না।

কি অন্তর্ভুক্ত

একটি নির্বাচিত 460 বা S460 মোটর, সেই নির্দিষ্ট নির্বাচনের জন্য প্রদর্শিত ফিট করা বা ঢিলা পিনিয়ন ব্যবস্থা সহ।দীর্ঘ-শাফট লুজ-পিনিয়ন নির্বাচনেও চিত্রিত হেক্স কী অন্তর্ভুক্ত রয়েছে। কোন সম্পূর্ণ গিয়ারবক্স, গিয়ার সেট, কন্ট্রোলার, ব্যাটারি, পাওয়ার সাপ্লাই, ওয়ায়ারিং লুম বা ড্রিভেন ডিভাইস অন্তর্ভুক্ত নেই।

FAQ

7.4 V এবং 11.1 V কি দুটি ভিন্ন সরবরাহকৃত মোটর?

না। এগুলি নির্বাচিত মোটরের জন্য রেফারেন্স সরবরাহ পয়েন্ট; প্রতিটি বিকল্প একটি মোটর সরবরাহ করে।

প্রতিটি সংস্করণ কি একটি পিনিয়ন অন্তর্ভুক্ত করে?

না। প্লেইন-শাফট সংস্করণগুলির জন্য আলাদাভাবে মেলানো পিনিয়ন প্রয়োজন। প্রয়োজন হলে সঠিক চিত্রিত ফিটেড-পিনিয়ন বা লুজ-পিনিয়ন সংস্করণটি নির্বাচন করুন।

আমি কি শুধুমাত্র রিয়ার-ক্যাপের রঙ দ্বারা নির্বাচন করতে পারি?

না। বেশ কয়েকটি সিরিজ বিভিন্ন শাফট, উইন্ডিং এবং পিনিয়নের সাথে ক্যাপের রঙ পুনরায় ব্যবহার করে। নম্বরযুক্ত বিকল্প এবং এর ছবিটি মেলান।

ভিজ্যুয়াল বিস্তারিত

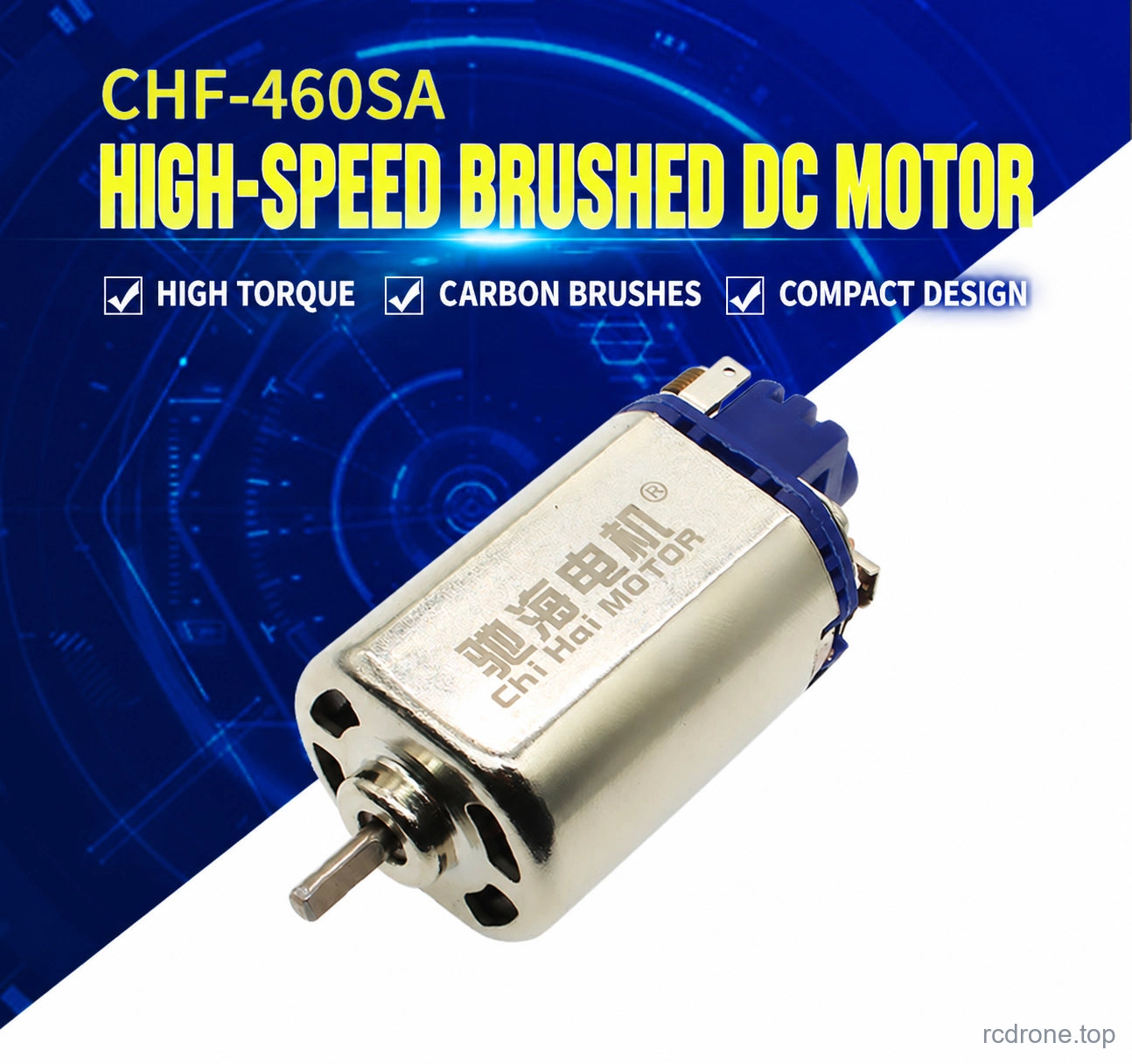

CHF-460SA motor overview
460SA পরিবার চিত্র; সঠিক নম্বরযুক্ত মোটর সংস্করণটি নির্বাচন করুন।

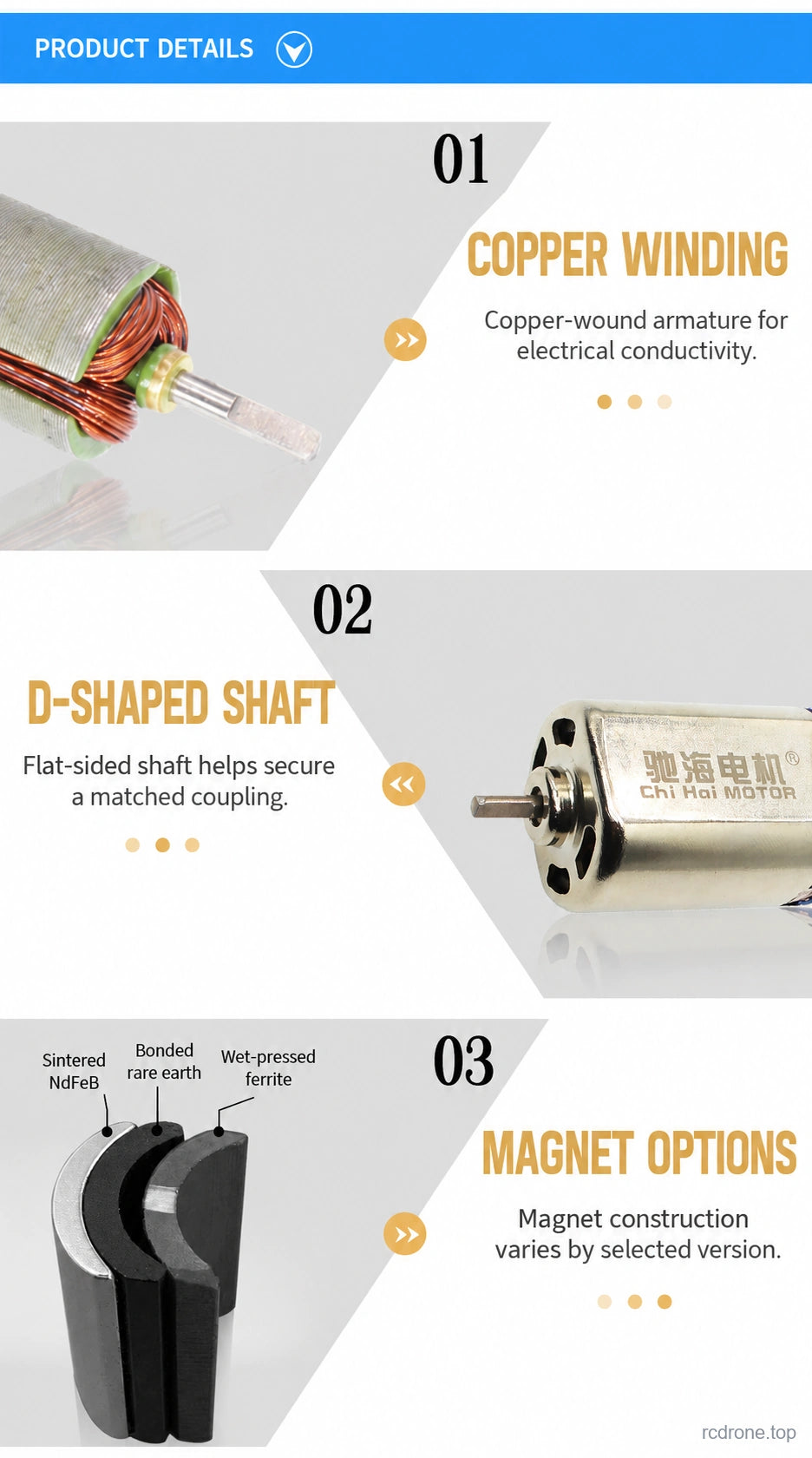

460SA construction details
তামার প্যাঁচ, শ্যাফট প্রোফাইল এবং চুম্বক বিকল্প; নির্মাণ নির্বাচিত সংস্করণের সাথে পরিবর্তিত হয়।

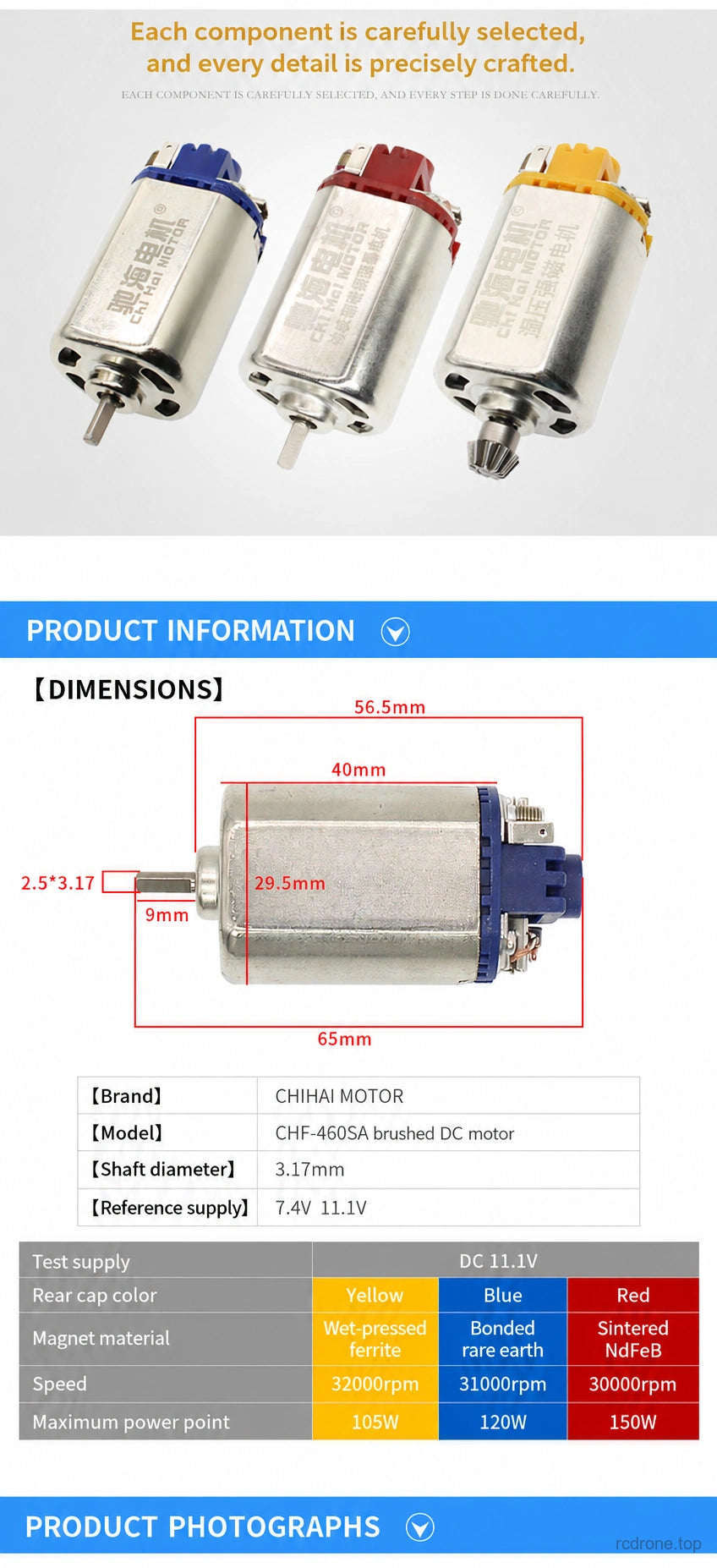

460SA dimensions and series comparison
11.1 V পরিবারের রেফারেন্স: হলুদ 32,000 rpm / 105 W, নীল 31,000 rpm / 120 W, লাল 30,000 rpm / 150 W। সর্বাধিক শক্তির পয়েন্টগুলি সার্বজনীন ধারাবাহিক রেটিং নয়।

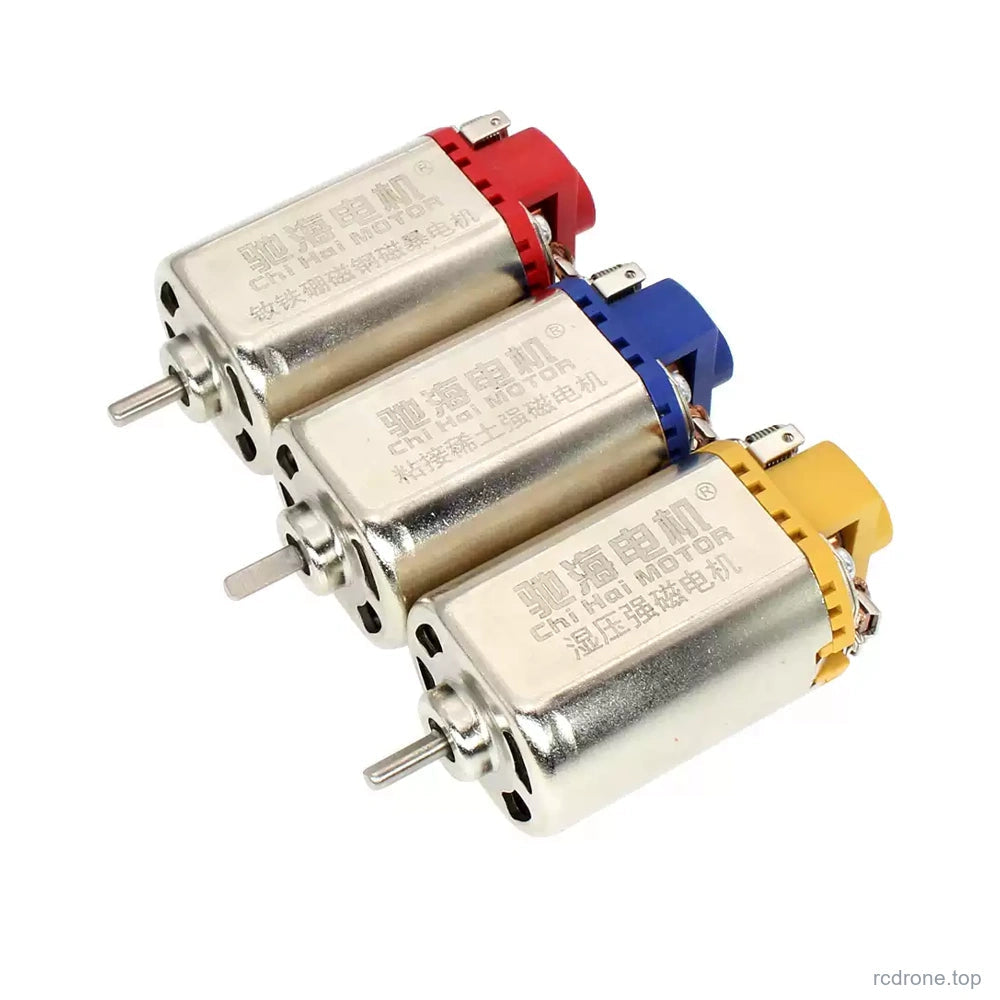

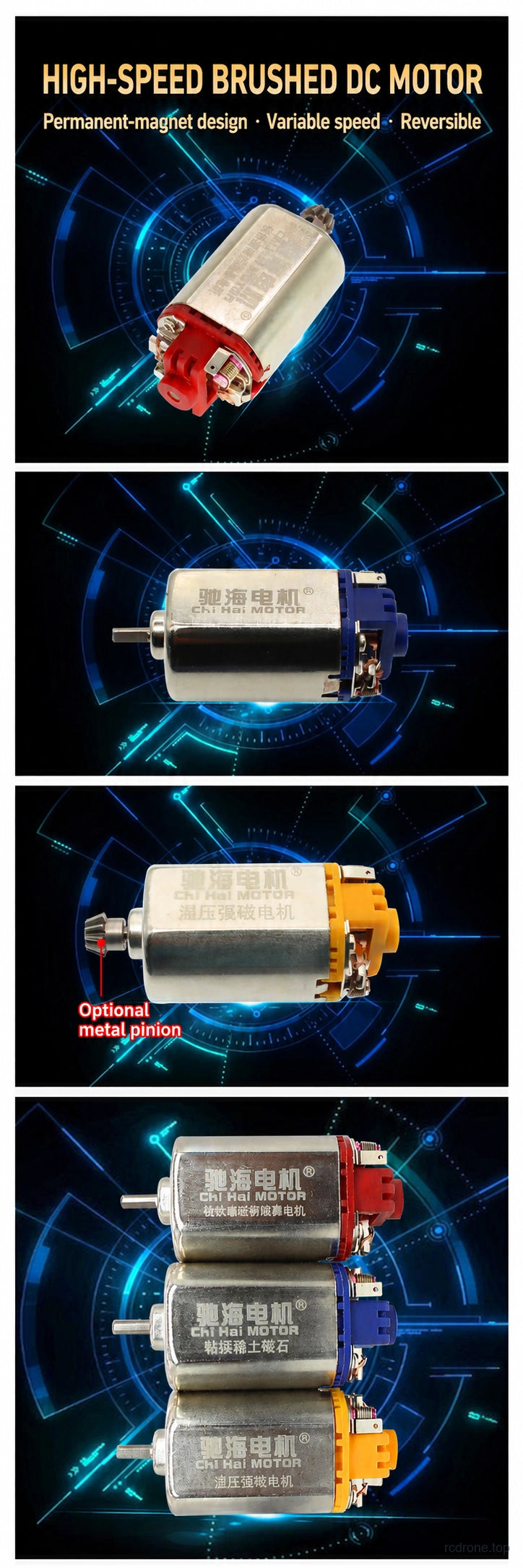

460SA motor photographs
বিভিন্ন পেছনের ক্যাপ সংস্করণ বিকল্প। প্রতিটি নির্বাচন একটি মোটর সরবরাহ করে।

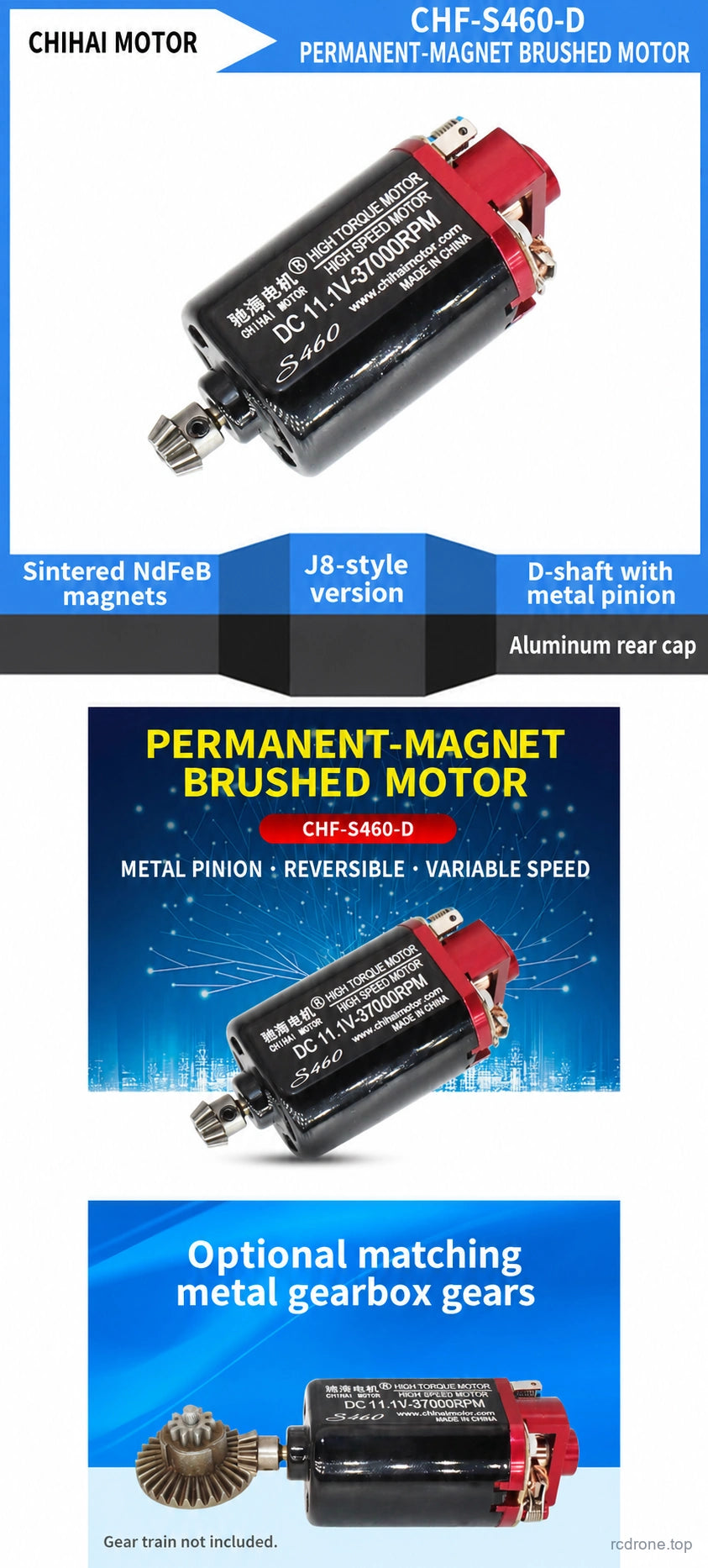

S460 motor and gear interface
S460 পরিবারের চিত্র। একটি সম্পূর্ণ গিয়ারবক্স বা গিয়ার ট্রেন অন্তর্ভুক্ত নয়; পিনিয়ন ব্যবস্থা সংখ্যাবাচক বিকল্পের উপর নির্ভর করে।
S460 winding, magnets and rear cap
চিত্রিত S460 সংস্করণে সিঁদুর NdFeB এবং যন্ত্রকৃত অ্যালুমিনিয়াম-ক্যাপ নির্মাণ।

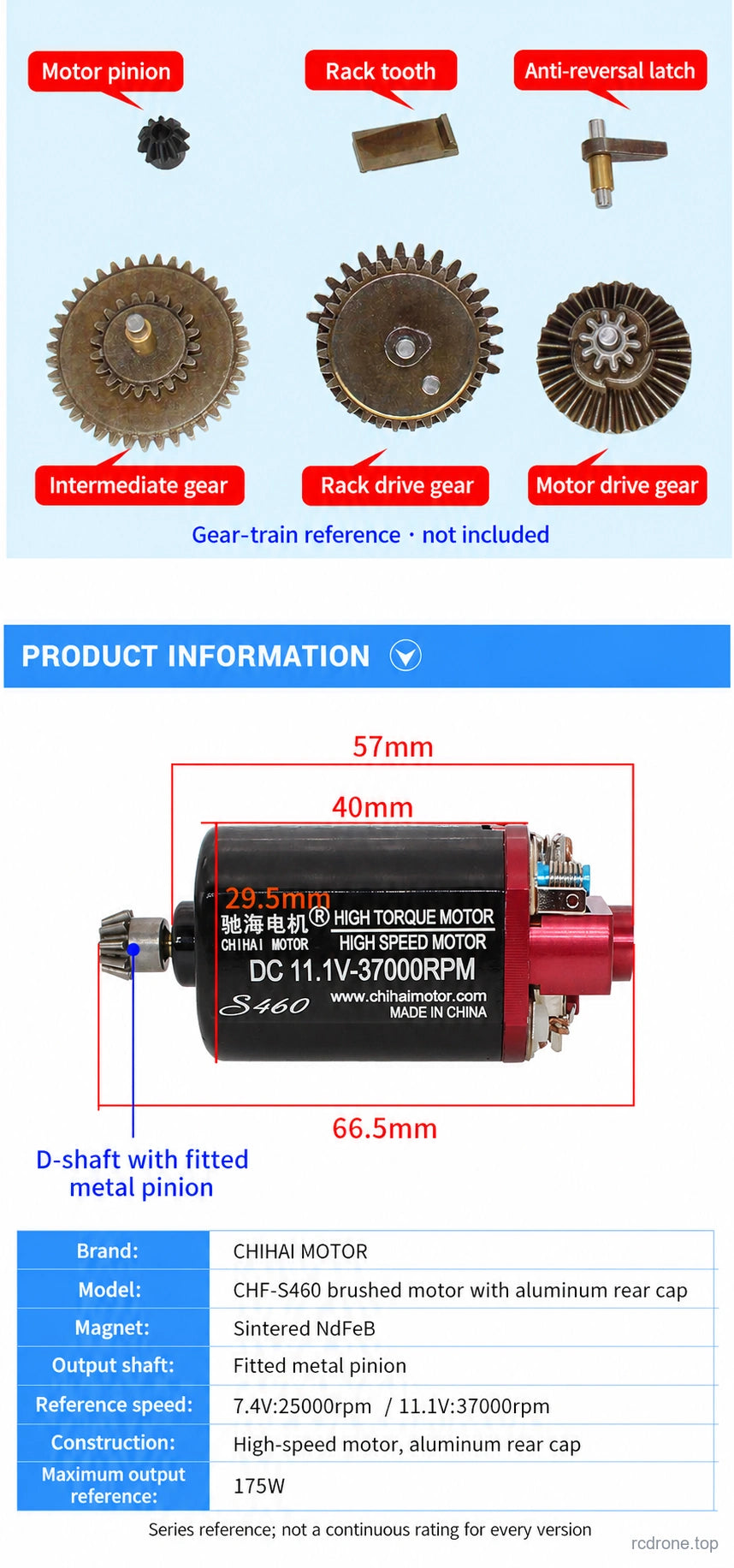

S460 dimensions and gear-train reference
গিয়ার-ট্রেন অংশগুলি ইন্টারফেস চিত্রিত করে এবং সরবরাহ করা হয় না। 175 W একটি পরিবারের সর্বাধিক-আউটপুট রেফারেন্স, প্রতিটি সংস্করণের জন্য একটি ধারাবাহিক রেটিং নয়।

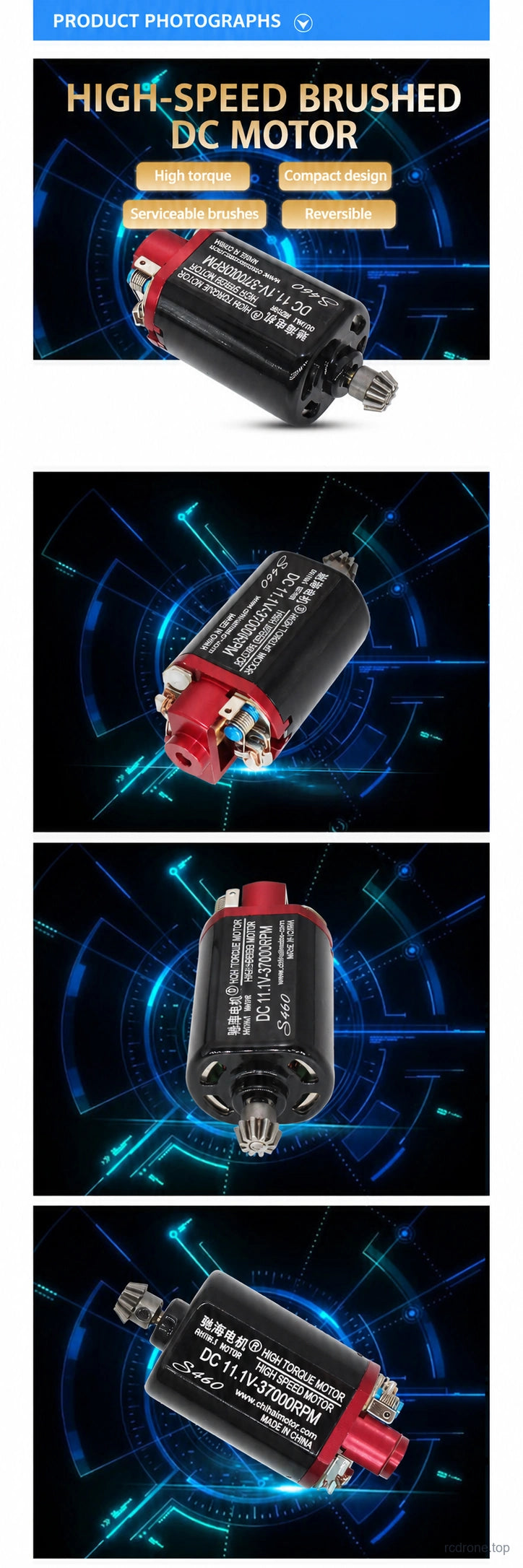

S460 product photographs
ইলাস্ট্রেটেড ব্ল্যাক-ক্যান S460 সংস্করণ মেটাল পিনিয়ন সহ; প্রকৃত কনফিগারেশন নির্বাচিত বিকল্প অনুসরণ করে।

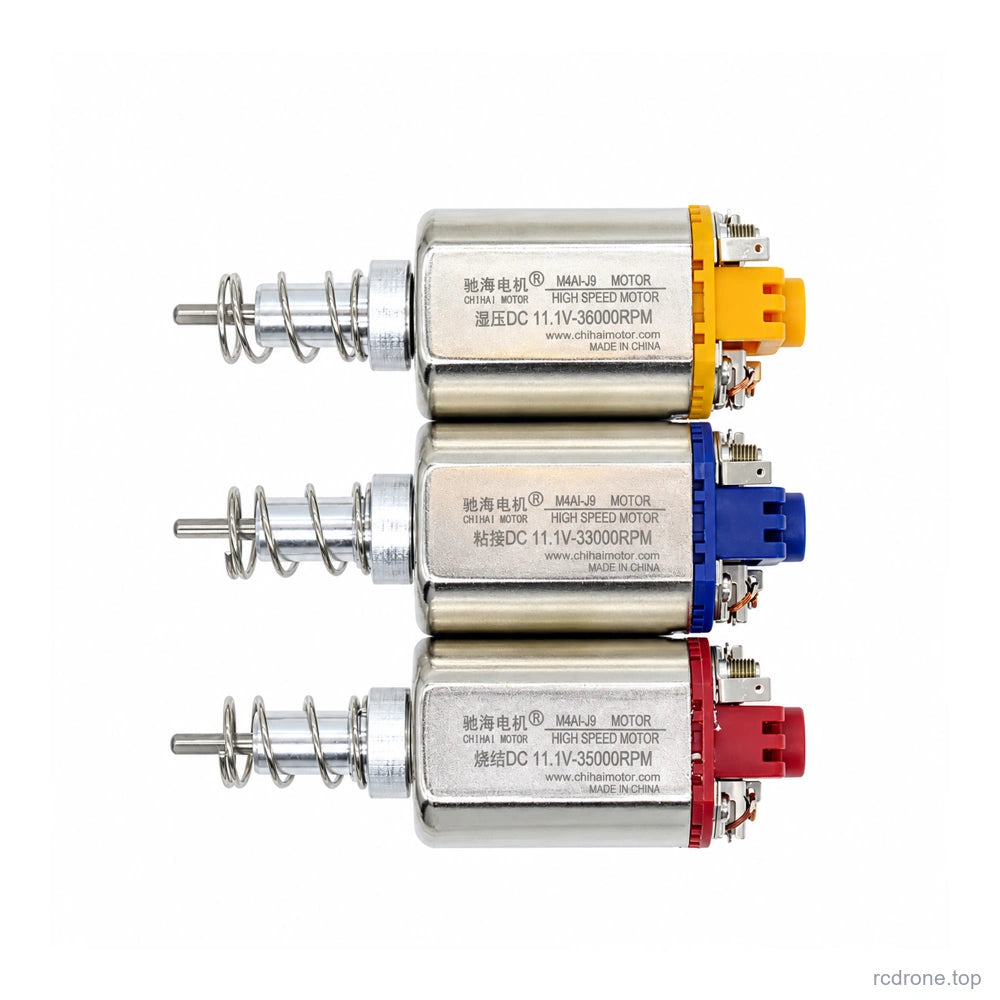

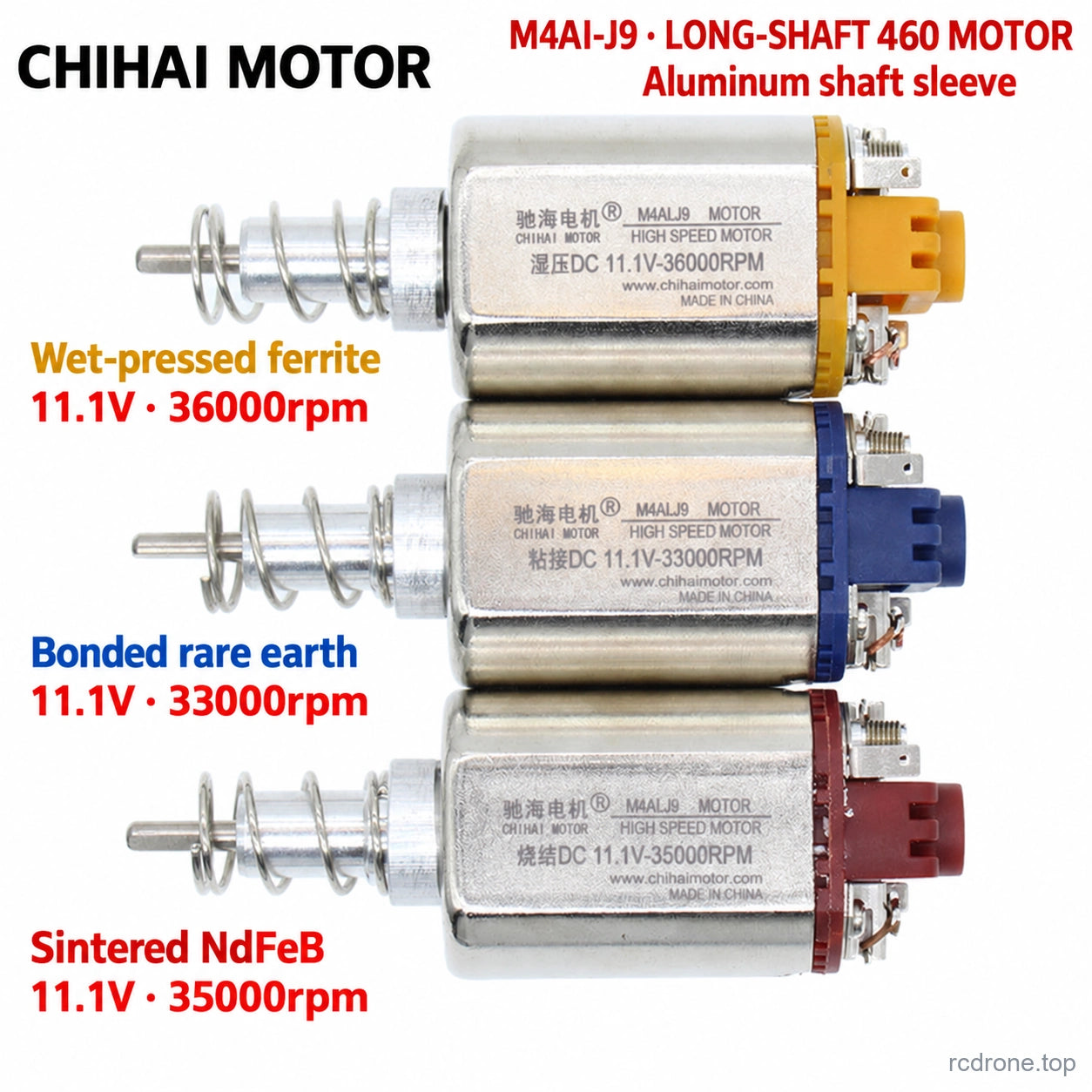

J9 long-shaft motor comparison
হলুদ: ৩৬,০০০ rpm; নীল: ৩৩,০০০ rpm; লাল: ৩৫,০০০ rpm ১১.১ V এ। এগুলি পৃথক মোটর বিকল্প।

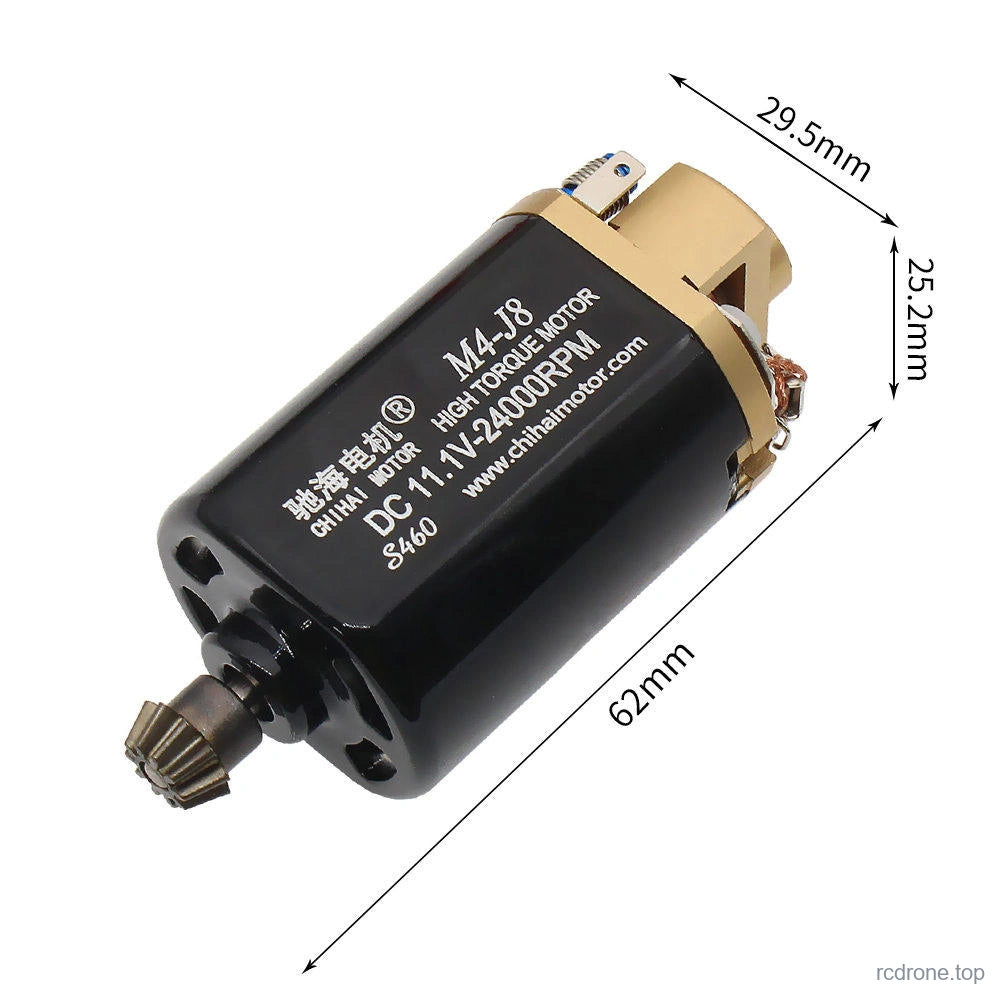

Short S460 motor dimensional example
ইলাস্ট্রেটেড কমপ্যাক্ট মোটর রেফারেন্স: মোট ৬২ মিমি, ২৯.৫ মিমি শরীরের প্রস্থ এবং ২৫.২ মিমি গভীরতা। প্রকৃত সংখ্যাযুক্ত কনফিগারেশন দ্বারা নির্বাচন করুন।

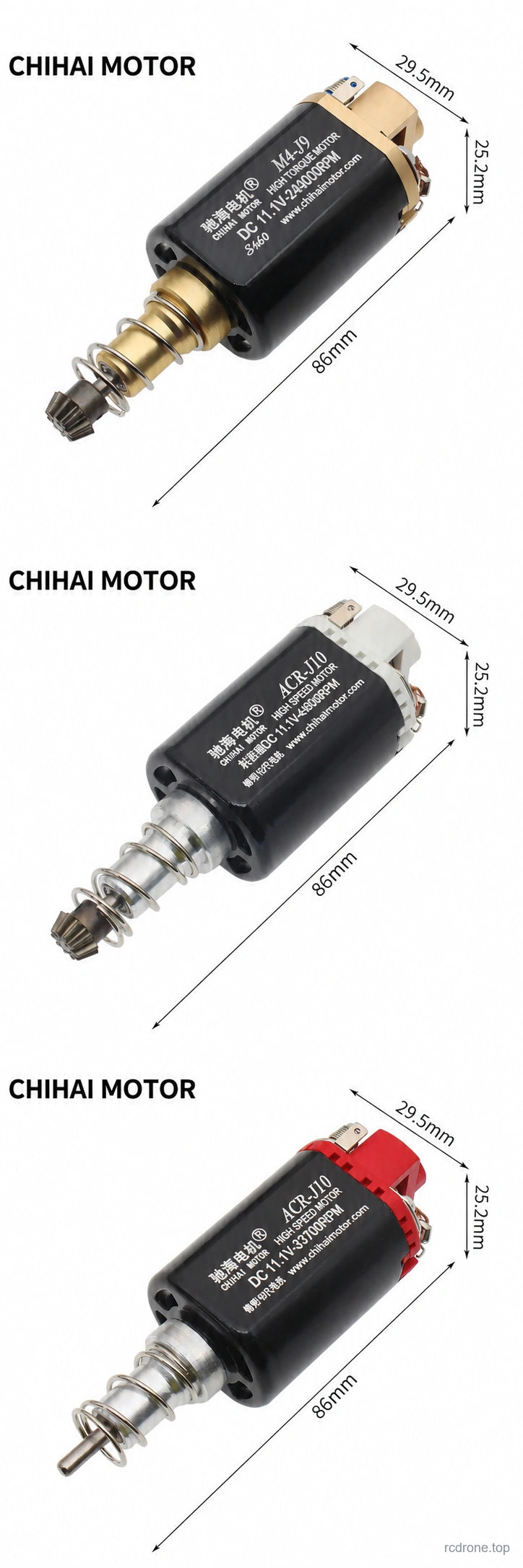

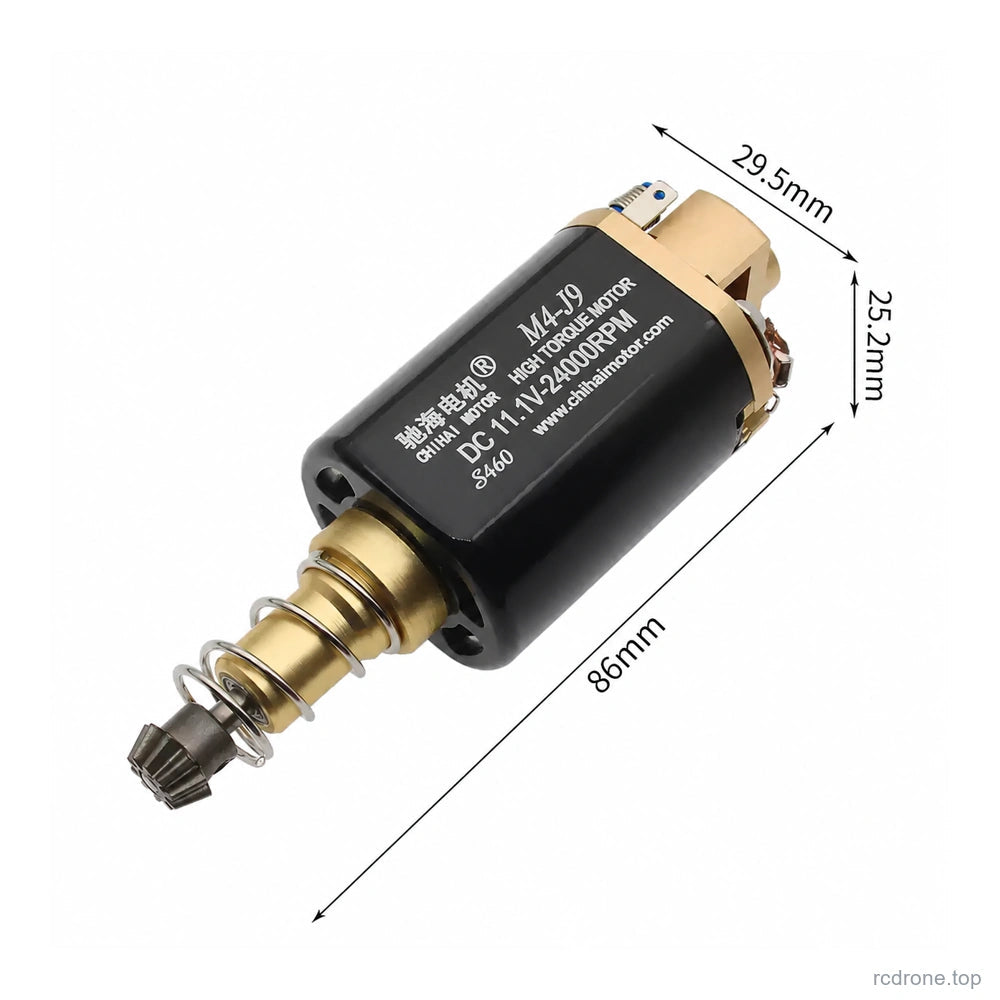

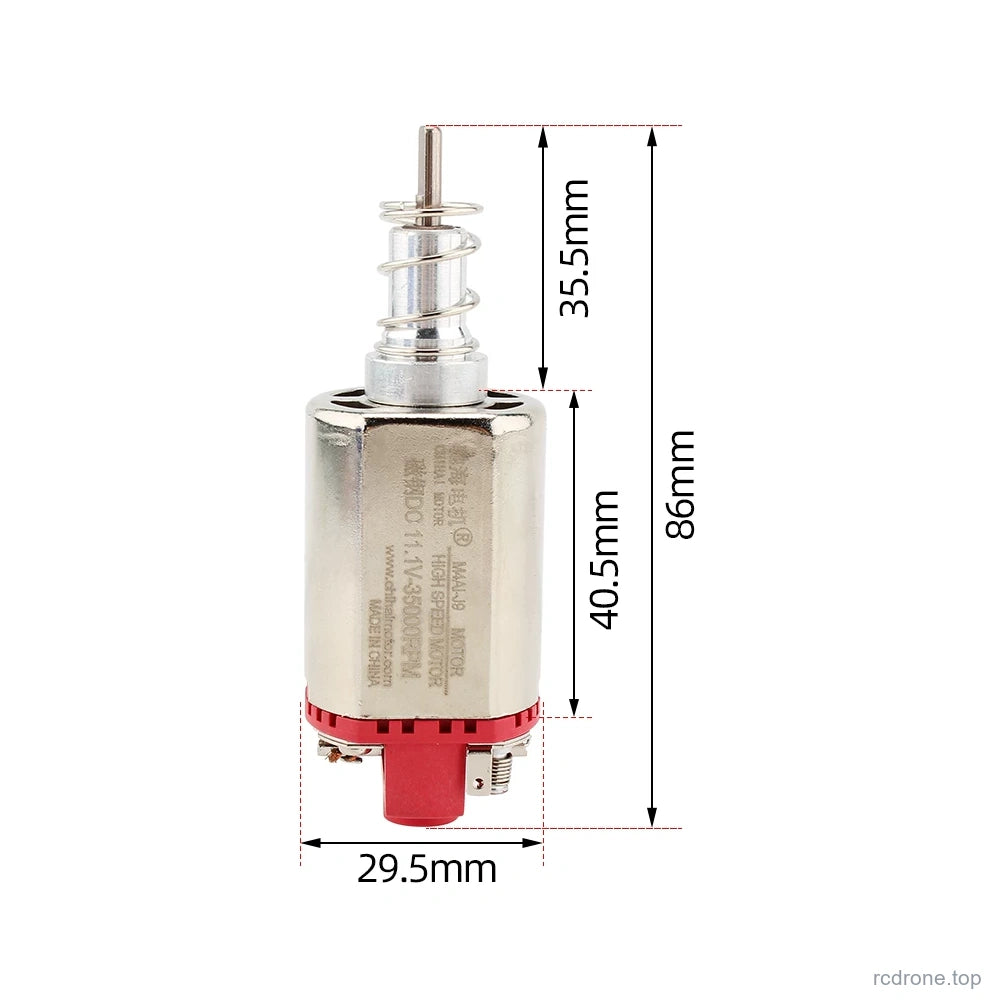

Long-shaft dimensional examples
ইলাস্ট্রেটেড সংস্করণগুলি ৮৬ মিমি মোট রেফারেন্স দেখায়। নির্বাচিত মোটর, পিনিয়ন এবং মাউন্টিং ইন্টারফেসের সাথে মেলান।
Motor-family application examples
ইলাস্ট্রেটিভ ইন্টিগ্রেশন প্রসঙ্গ, অ্যাপ্লায়েন্স সামঞ্জস্যের গ্যারান্টি নেই। চিত্রিত ডিভাইসগুলি অন্তর্ভুক্ত নয়।
