Overview

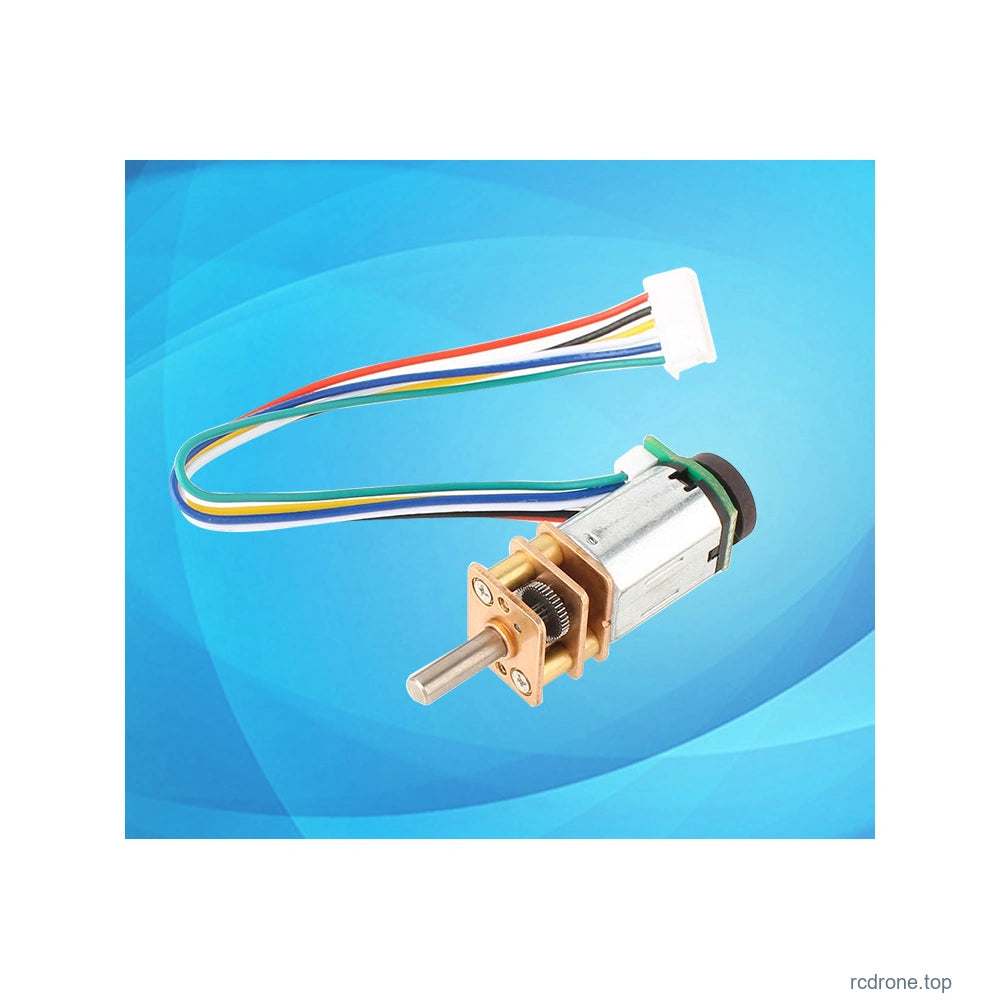

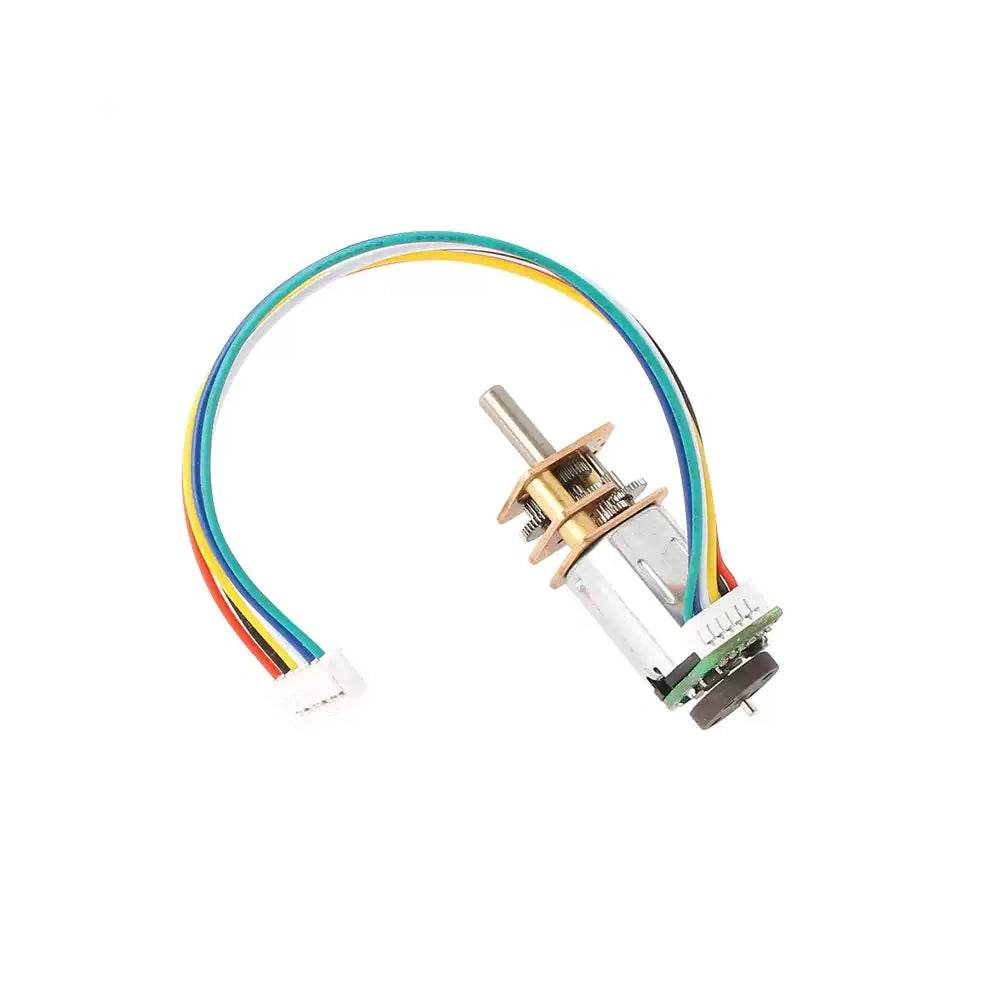

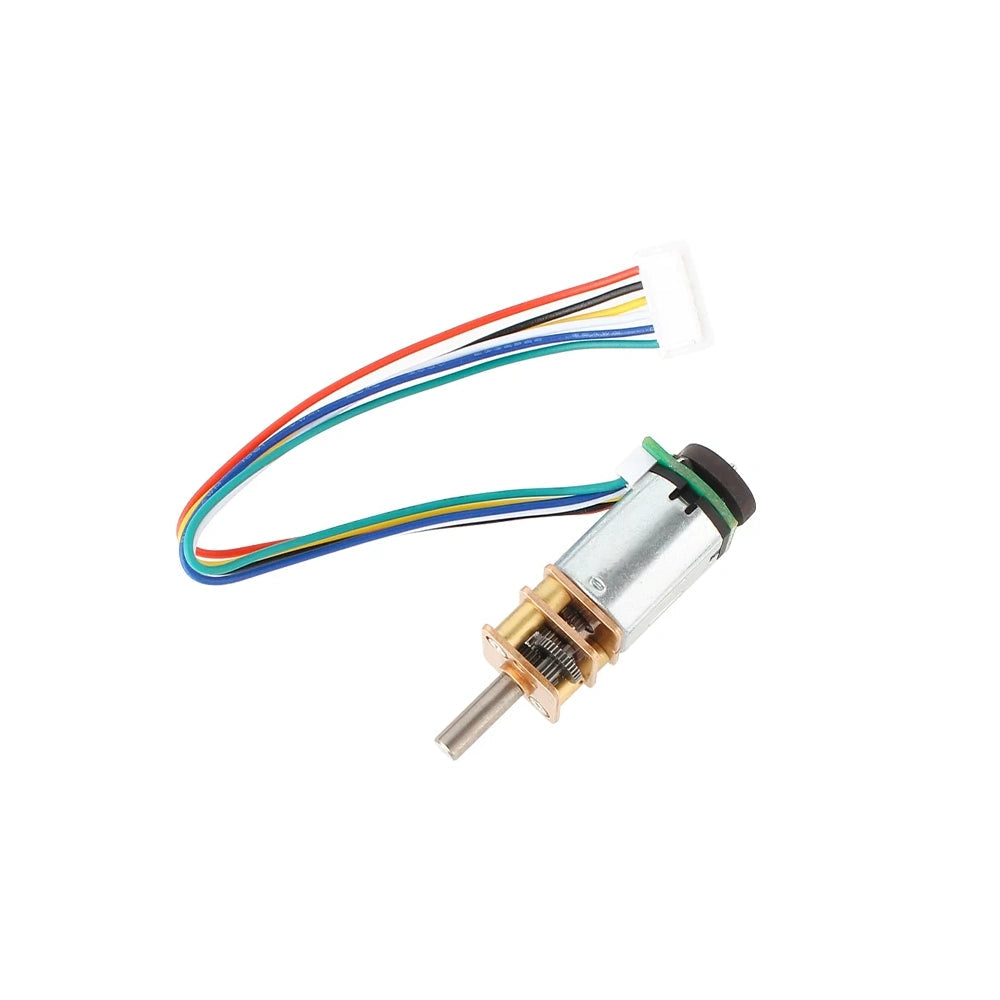

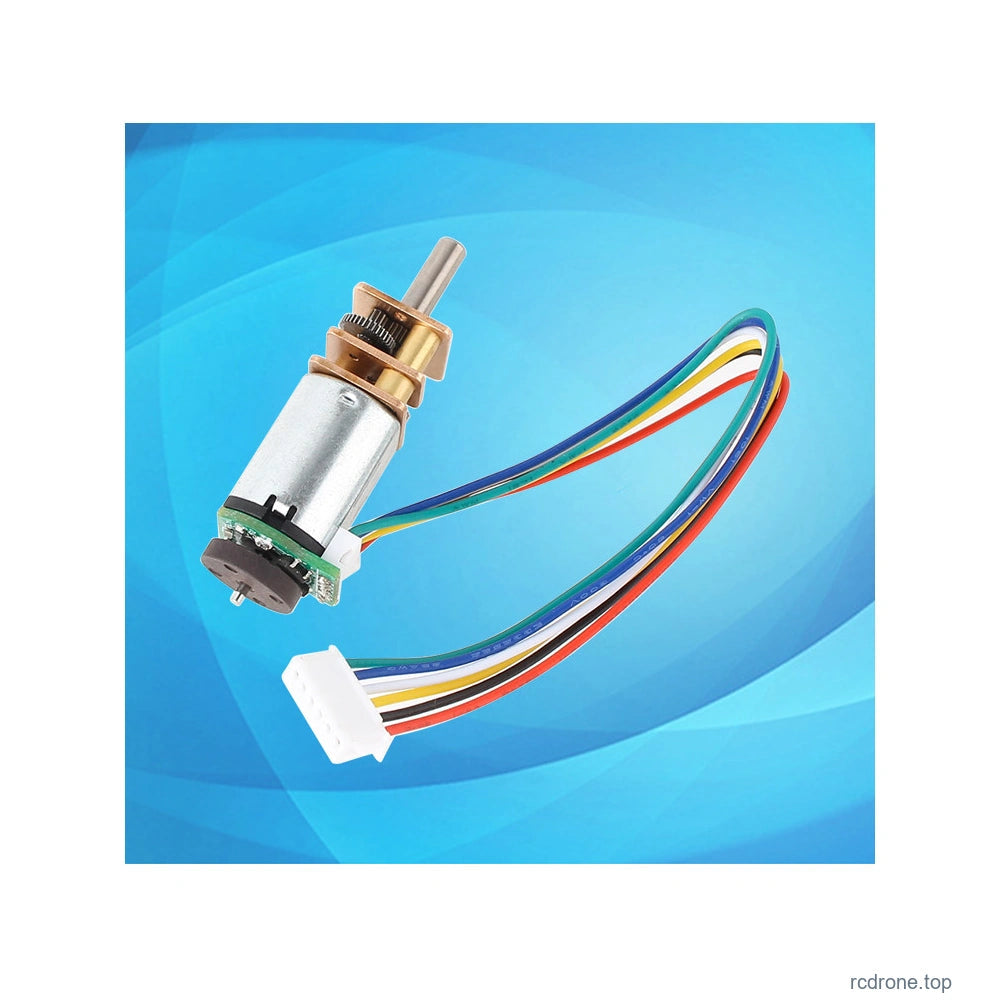

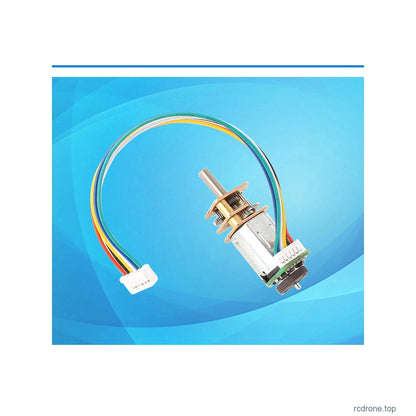

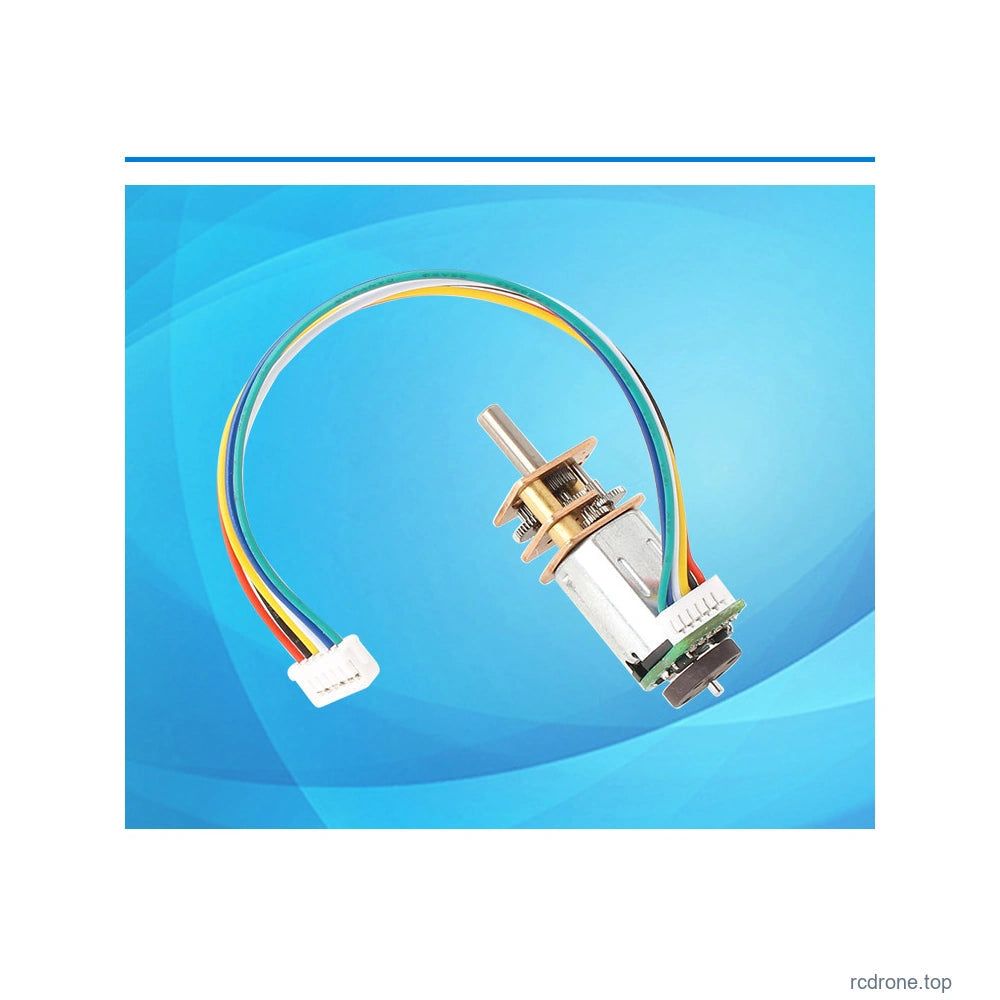

এই CHIHAI MOTOR CHF-GM12-N20 ABHL একটি কমপ্যাক্ট DC গিয়ার মোটর যা একটি AB ইনক্রিমেন্টাল হল এনকোডার এবং 3 PPR মোটর-শাফট বেস রেজোলিউশন. ভোল্টেজ এবং A06/A12 উইন্ডিং, রিডাকশন রেশিও, এবং মোটর-শুধু বা মাউন্টিং-ব্র্যাকেট প্যাকেজ নির্বাচন করুন যা গতির বা অবস্থানের ফিডব্যাক প্রয়োজন এমন কমপ্যাক্ট রোবট মেকানিজমের জন্য।
বৈশিষ্ট্যসমূহ

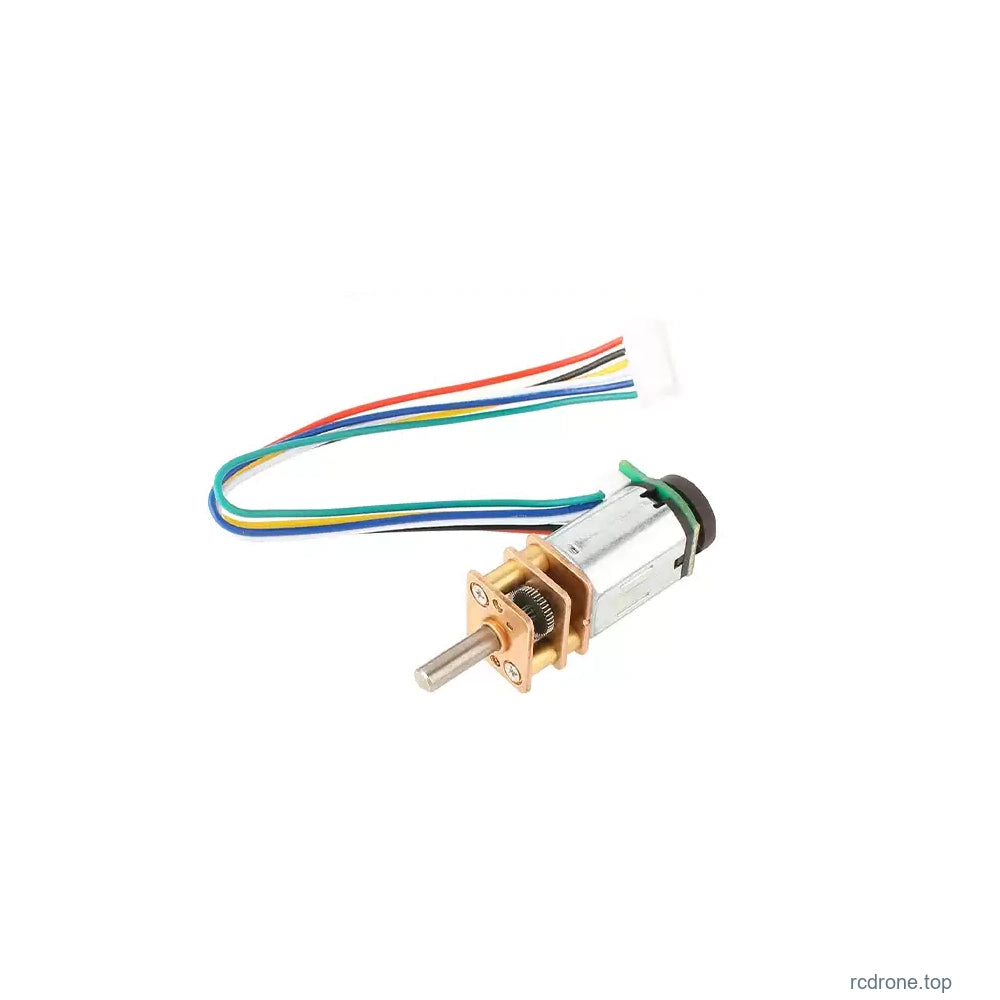

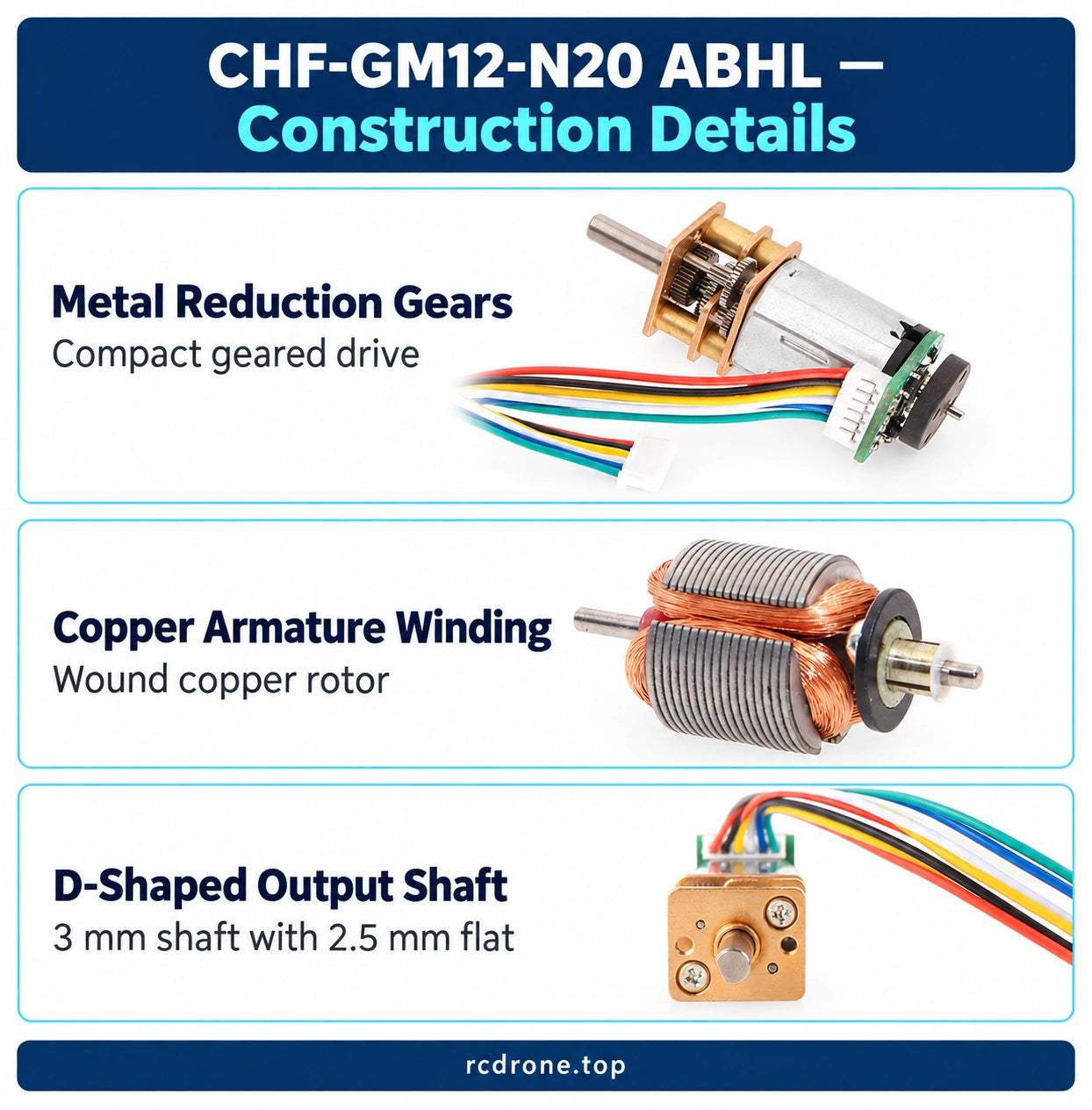

- মেটাল রিডাকশন গিয়ার এবং তামার আর্মেচার উইন্ডিং।
- নিরাপদ সংযোগের জন্য 3 মিমি D-আকৃতির আউটপুট শাফট।

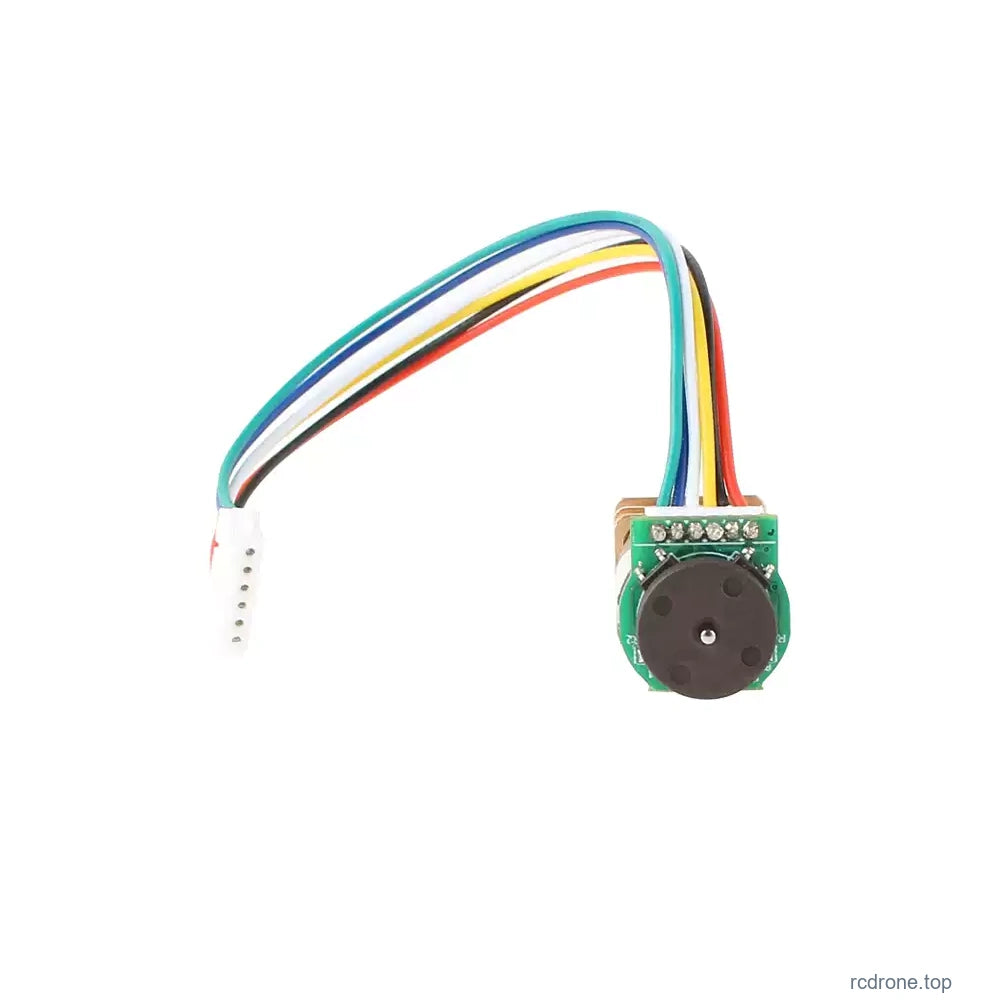

- অনবোর্ড পুল-আপ শেপিং রেজিস্টর সহ দুই-চ্যানেল হল ফিডব্যাক।

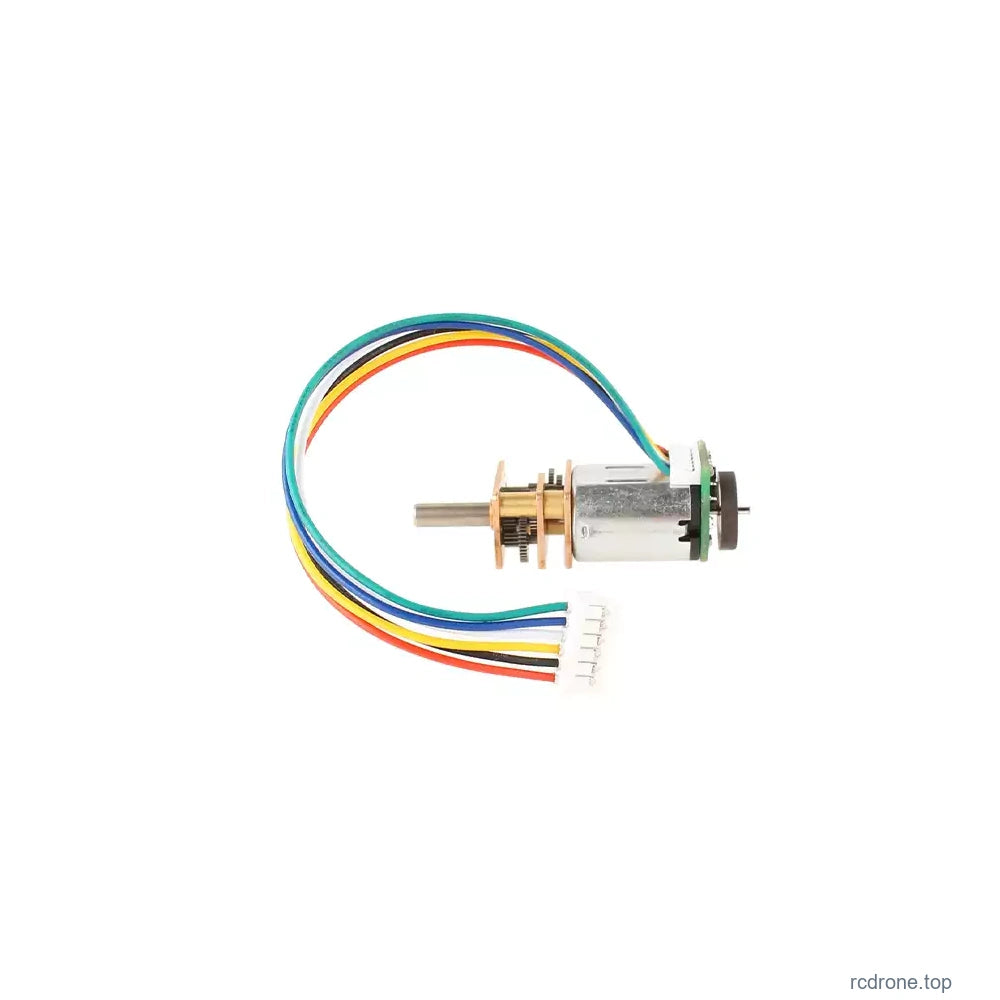

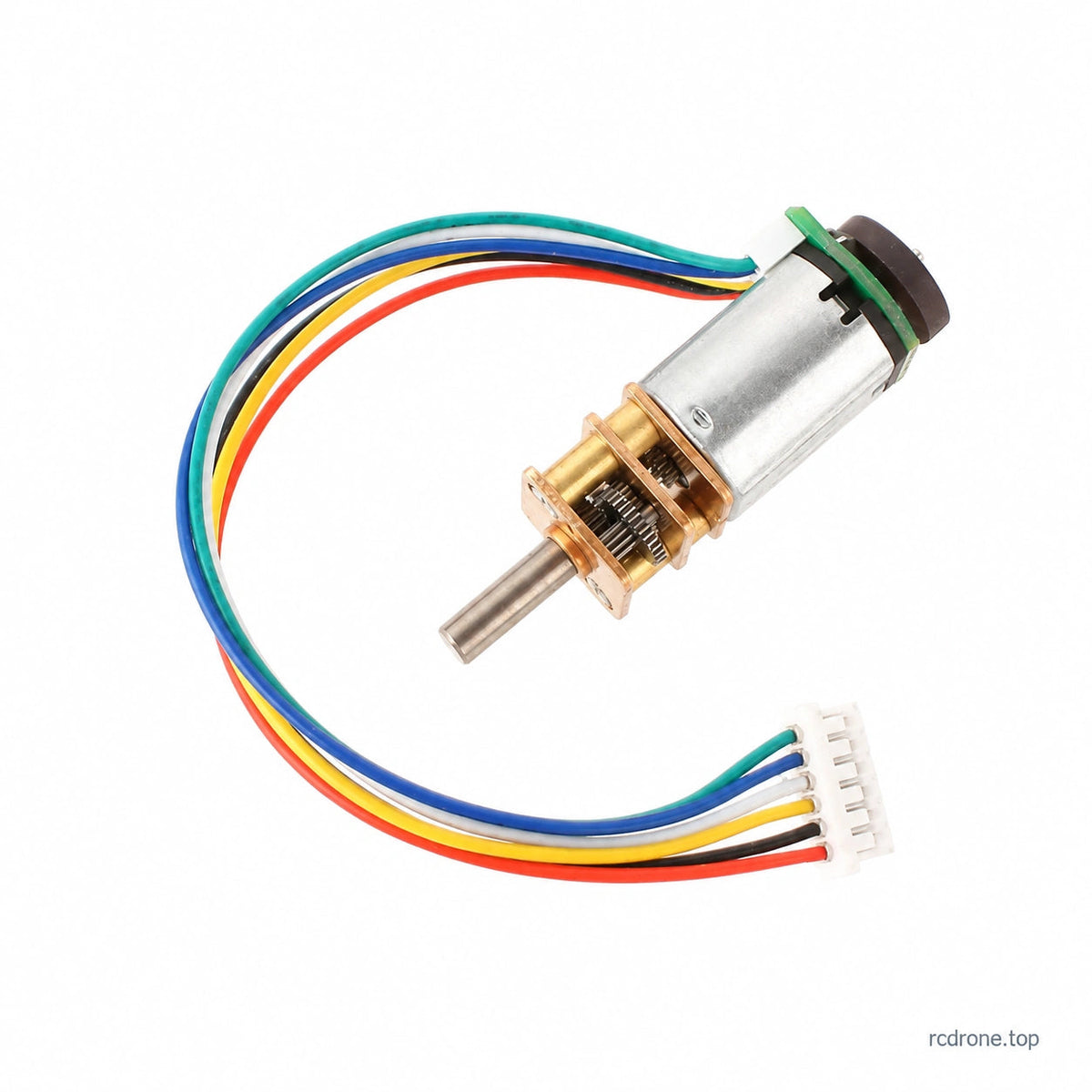

- ছয়-তারের সংযোগ মোটর পাওয়ারকে এনকোডার সরবরাহ এবং সংকেত থেকে আলাদা করে।
- ঐচ্ছিক সাদা মাউন্টিং ব্র্যাকেট; মেলানো সংযোগ কেবল অন্তর্ভুক্ত।
- 1000:1 অপশন একটি সম্প্রসারিত গিয়ারবক্স ব্যবহার করে।
স্পেসিফিকেশন
| স্পেসিফিকেশন | মান / পরিধি |
|---|---|
| ব্র্যান্ড / মডেল | CHIHAI MOTOR / CHF-GM12-N20 ABHL |
| নির্মাণ | মেটাল রিডাকশন গিয়ার; তামার আর্মেচার উইন্ডিং; AB ম্যাগনেটিক হল এনকোডার |
| মোটর কনফিগারেশন | 3V A06, 6V A06, 6V A12, 12V A12 |
| নমিনাল রিডাকশন অনুপাত | 10, 20, 30, 50, 100, 150, 210, 298, 380 এবং 1000:1 |
| 1000:1 সংস্করণ | বিস্তৃত গিয়ারবক্স; স্ট্যান্ডার্ড ড্রয়িং এবং পারফরম্যান্স টেবিল এর দৈর্ঘ্য বা অপারেটিং পয়েন্ট নির্দিষ্ট করে না |
| স্ট্যান্ডার্ড শাফ্ট | 3 মিমি ব্যাস, +0/-0.03 মিমি; 2.5 মিমি D-flat, +0/-0.1 mm |
| শাফট প্রজেকশন | 10.0 +/-0.3 mm |

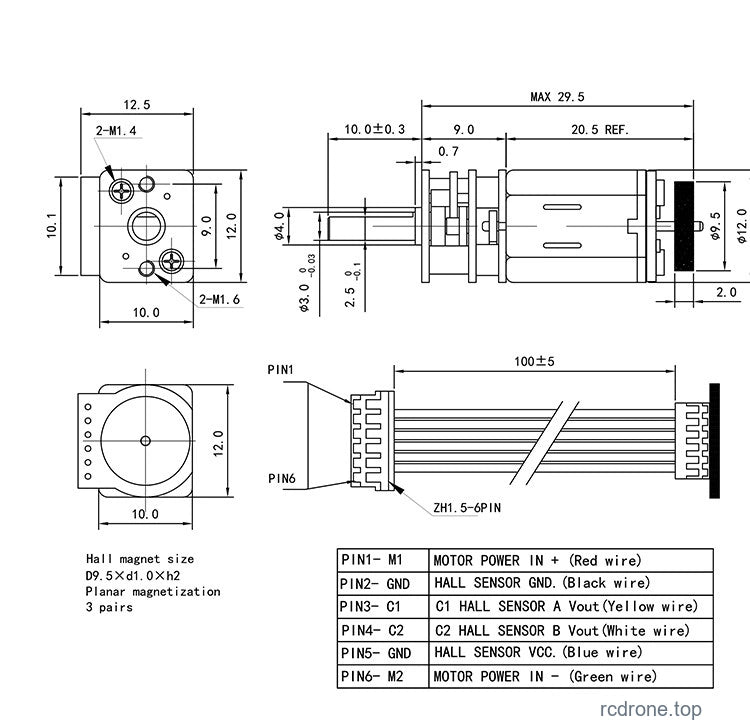

| মানক অঙ্কন | 12.5 x 12 mm সামনের খাম; 9 mm গিয়ারবক্স রেফারেন্স; সর্বাধিক 29.5 mm শরীরের রেফারেন্স; 20.5 mm মোটর-সেকশন রেফারেন্স |
| মাউন্টিং রেফারেন্স | 2-M1.4 এবং 2-M1.6 হোল কলআউট; 10 mm এবং 9 mm হোল-প্যাটার্ন রেফারেন্স; 4 mm সামনের রেজিস্টার |
| কেবল | ZH1.5-6PIN; 100 +/-5 mm কেবল রেফারেন্স |
| মোটর ভর | প্রায় 13 g; গিয়ারবক্স অনুপাতের সাথে পরিবর্তিত হয়, প্যাকেজিং বাদে |
| এনকোডার সরবরাহ | 3.3V অথবা 5V DC, মোটর সরবরাহ থেকে আলাদা |
| এনকোডার আউটপুট | A/B বর্গ তরঙ্গ; অনবোর্ড পুল-আপ শেপিং রেজিস্টর |
| এনকোডার বেস রেজোলিউশন | প্রতি মোটর-শাফ্ট বিপ্লব 3 PPR |
| চৌম্বক রিং | 6 পোল / 3 পোল জোড় |
| প্রতিক্রিয়া ফ্রিকোয়েন্সি | 100 kHz |
| আউটপুট পালস | 3 PPR x প্রকৃত গিয়ারবক্স অনুপাত; গণনা রীতি বিবেচনায় নিতে হবে |

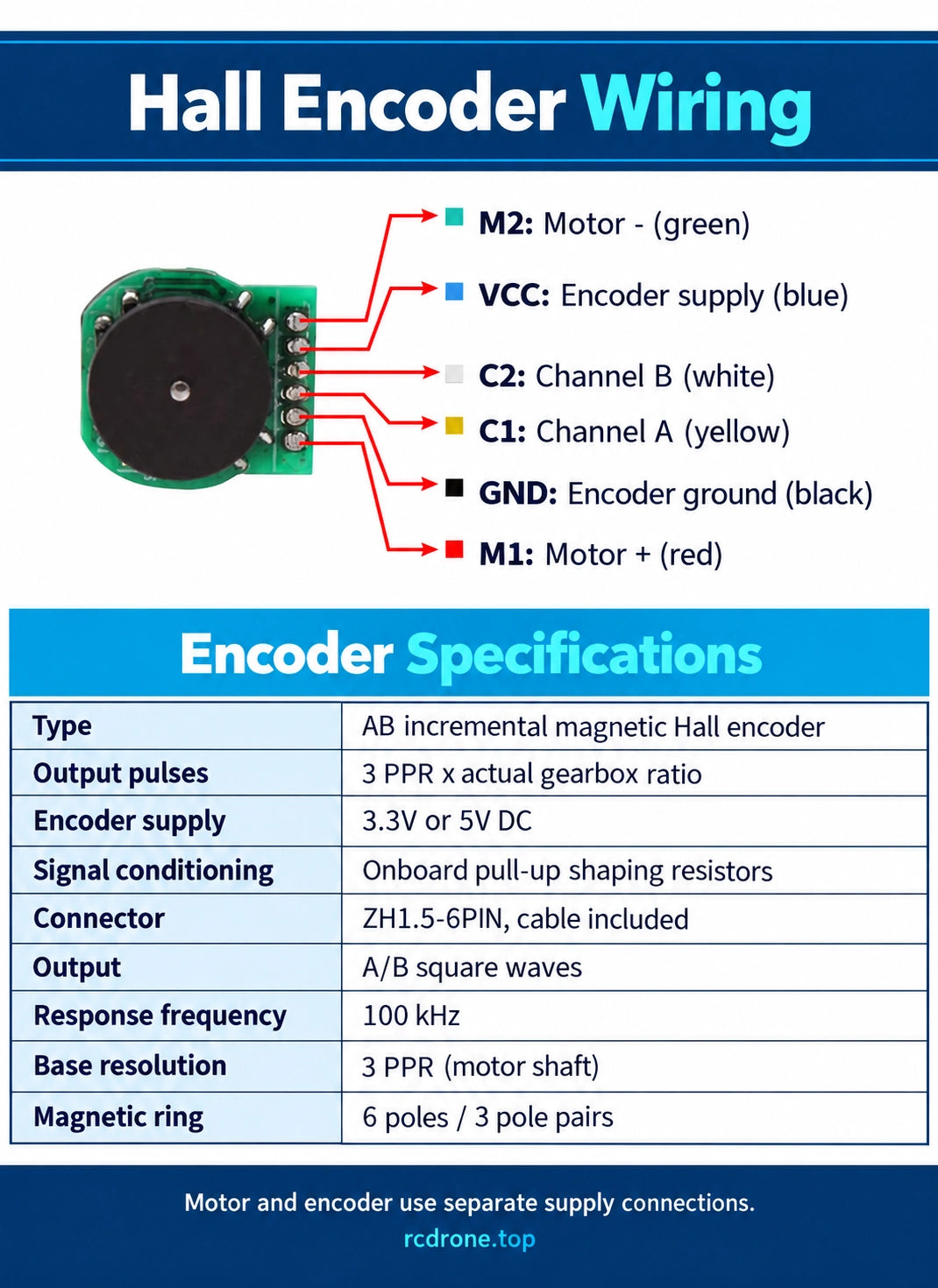

তারের সংযোগ এবং এনকোডার ফিডব্যাক
শক্তি সংযোগ করার আগে মাত্রাগত অঙ্কন এবং বোর্ড লেবেল ব্যবহার করে সংযোগকারীটি সঠিকভাবে অবস্থান করুন। মোটর M1/M2 নির্বাচিত উইন্ডিং ভোল্টেজের সাথে মেলাতে হবে। এনকোডার VCC একটি আলাদা 3.3V অথবা 5V সরবরাহ ব্যবহার করে; এনকোডার VCC-তে 12V প্রয়োগ করবেন না।A/B আউটপুটগুলি সামঞ্জস্যপূর্ণ গণনা ইনপুটগুলিতে সংযুক্ত করুন এবং ইনপুট ভোল্টেজ এবং গ্রাউন্ডিং প্রয়োজনীয়তা যাচাই করুন।
| কনেক্টর পিন | ফাংশন | তারের রঙ |
|---|---|---|
| 1 / M1 | মোটর + | লাল |
| 2 / GND | এনকোডার গ্রাউন্ড | কালো |
| 3 / C1 | হল চ্যানেল A | হলুদ |
| 4 / C2 | হল চ্যানেল B | সাদা |
| 5 / VCC | এনকোডার সরবরাহ, 3.3V বা 5V | নীল |
| 6 / M2 | মোটর - | সবুজ |
মোটর শ্যাফটে বেস রেজোলিউশন 3 PPR।আউটপুট পালসগুলি প্রকৃত যান্ত্রিক হ্রাসের উপর নির্ভর করে; নামমাত্র অনুপাতের নামগুলি গোলাকার। ডিকোডার গণনা নির্বাচিত প্রান্ত-গণনা পদ্ধতির উপর নির্ভর করে। বন্ধ-লুপ অপারেশনের জন্য একটি মোটর ড্রাইভার এবং প্রতিক্রিয়া নিয়ন্ত্রক আলাদাভাবে প্রয়োজন।
ইলেকট্রিক্যাল পারফরম্যান্স
নিচের মানগুলি কেবল নামকৃত ভোল্টেজ/ওয়াইন্ডিং এবং নামমাত্র অনুপাত 10-380 এর জন্য প্রযোজ্য। কোন লোড, রেটেড এবং স্টল অবস্থাগুলি আলাদা। স্টলে অবিরত অপারেট করবেন না। সম্প্রসারিত 1000:1 কনফিগারেশনের জন্য এখানে কোন অপারেটিং-পয়েন্ট টেবিল নেই।

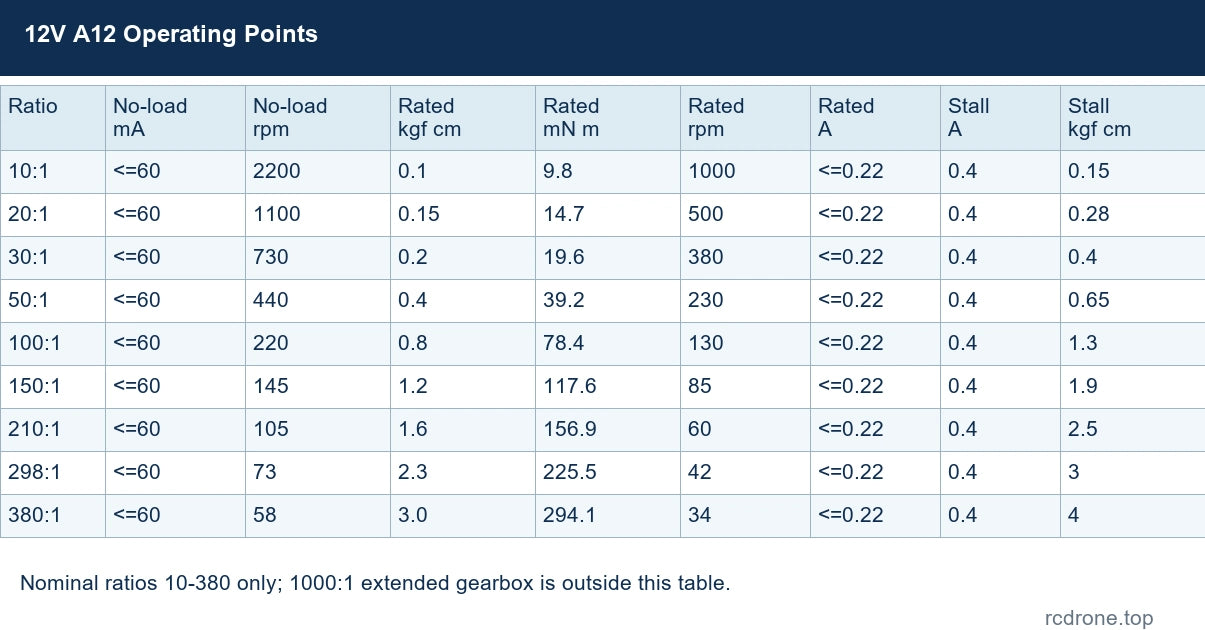

12V A12
সর্বাধিক শক্তি রেফারেন্স: 0.9 W.
| অনুপাত | নো-লোড mA | নো-লোড rpm | রেটেড kgf cm | রেটেড mN m | রেটেড rpm | রেটেড A | স্টল A | স্টল kgf cm |
|---|---|---|---|---|---|---|---|---|
| 10:1 | <=60 | 2200 | 0.1 | 9.8 | 1000 | <=0.22 | 0.4 | 0.15 |
| 20:1 | <=60 | 1100 | 0.15 | 14.7 | 500 | <=0.22 | 0.4 | 0.28 |
| 30:1 | <=60 | 730 | 0.2 | 19.6 | 380 | <=0.22 | 0.4 | 0.4 |
| 50:1 | <=60 | 440 | 0.4 | 39.2 | 230 | <=0.22 | 0.4 | 0.65 |
| 100:1 | <=60 | 220 | 0.8 | 78.4 | 130 | <=0.22 | 0.4 | 1.3 |
| 150:1 | <=60 | 145 | 1.2 | 117.6 | 85 | <=0.22 | 0.4 | 1.9 |
| 210:1 | <=60 | 105 | 1.6 | 156.9 | 60 | <=0.22 | 0.4 | 2.5 |
| 298:1 | <=60 | 73 | 2.3 | 225.5 | 42 | <=0.22 | 0.4 | 3 |
| 380:1 | <=60 | 58 | 3.0 | 294.1 | 34 | <=0.22 | 0.4 | 4 |

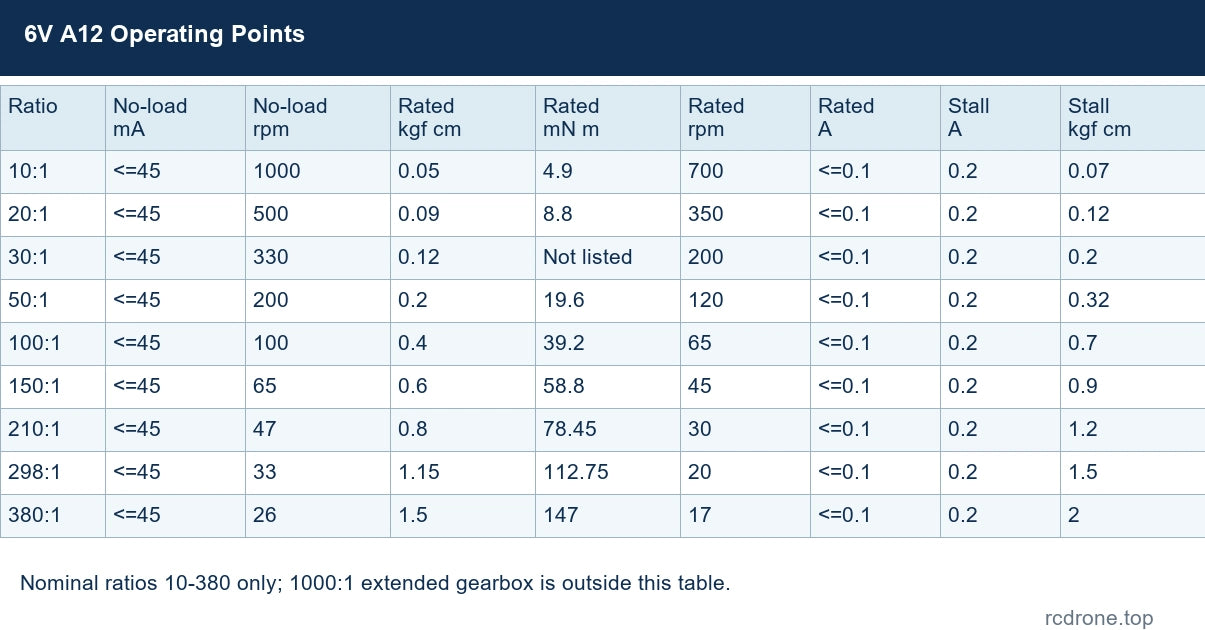

6V A12
সর্বাধিক শক্তির রেফারেন্স: 0.2 W.
| অনুপাত | নো-লোড mA | নো-লোড rpm | রেটেড kgf cm | রেটেড mN m | রেটেড rpm | রেটেড A | স্টল A | স্টল kgf cm |
|---|---|---|---|---|---|---|---|---|
| 10:1 | <=45 | 1000 | 0.05 | 4.9 | 700 | <=0.1 | 0.2 | 0.07 |
| 20:1 | <=45 | 500 | 0.09 | 8.8 | 350 | <=0.1 | 0.2 | 0.12 |
| 30:1 | <=45 | 330 | 0.12 | দেখুন kgf cm | 200 | <=0.1 | 0.2 | 0.2 |
| 50:1 | <=45 | 200 | 0.2 | 19.6 | 120 | <=0.1 | 0.2 | 0.32 |
| 100:1 | <=45 | 100 | 0.4 | 39.2 | 65 | <=0.1 | 0.2 | 0.7 |
| 150:1 | <=45 | 65 | 0.6 | 58.8 | 45 | <=0.1 | 0.2 | 0.9 |
| 210:1 | <=45 | 47 | 0.8 | 78.45 | 30 | <=0.1 | 0.2 | 1.2 |
| 298:1 | <=45 | 33 | 1.15 | 112.75 | 20 | <=0.1 | 0.2 | 1.5 |
| 380:1 | <=45 | 26 | 1.5 | 147 | 17 | <=0.1 | 0.2 | 2 |

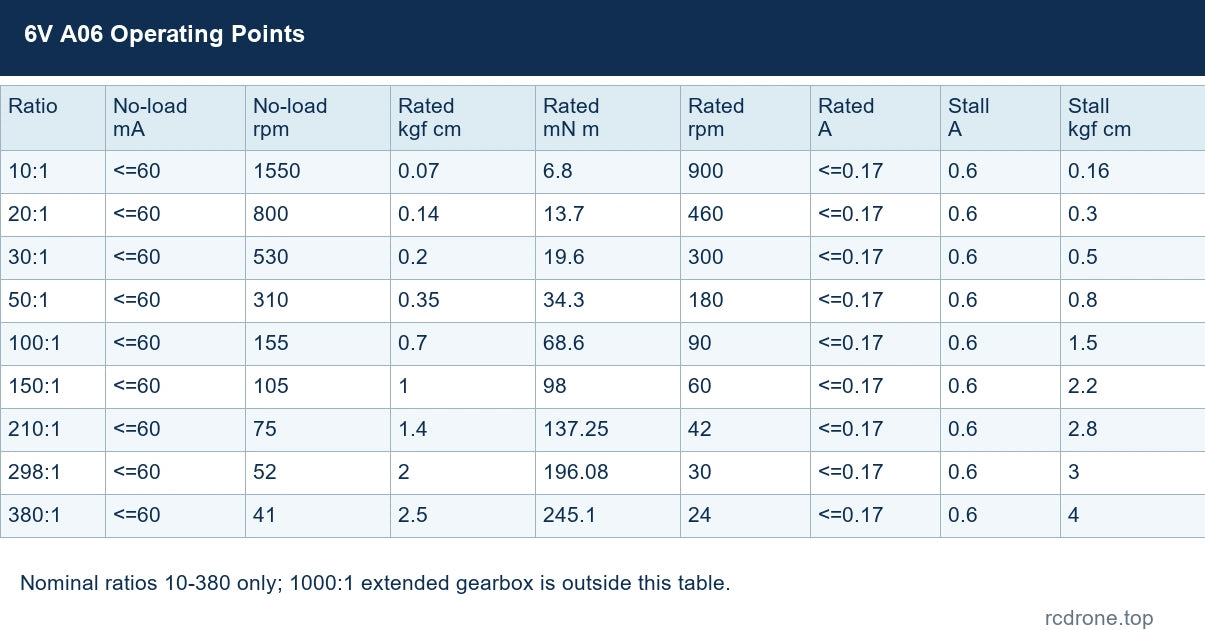

6V A06
সর্বাধিক শক্তির রেফারেন্স: 0.45 W.
| অনুপাত | নো-লোড mA | নো-লোড rpm | রেটেড kgf cm | রেটেড mN m | রেটেড rpm | রেটেড A | স্টল A | স্টল kgf cm |
|---|---|---|---|---|---|---|---|---|
| 10:1 | <=60 | 1550 | 0.07 | 6.8 | 900 | <=0.17 | 0.6 | 0.16 |
| 20:1 | <=60 | 800 | 0.14 | 13.7 | 460 | <=0.17 | 0.6 | 0.3 |
| 30:1 | <=60 | 530 | 0.2 | 19.6 | 300 | <=0.17 | 0.6 | 0.5 |
| 50:1 | <=60 | 310 | 0.35 | 34.3 | 180 | <=0.17 | 0.6 | 0.8 |
| 100:1 | <=60 | 155 | 0.7 | 68.6 | 90 | <=0.17 | 0.6 | 1.5 |
| 150:1 | <=60 | 105 | 1 | 98 | 60 | <=0.17 | 0.6 | 2.2 |
| 210:1 | <=60 | 75 | 1.4 | 137.25 | 42 | <=0.17 | 0.6 | 2.8 |
| 298:1 | <=60 | 52 | 2 | 196.08 | 30 | <=0.17 | 0.6 | 3 |
| 380:1 | <=60 | 41 | 2.5 | 245.1 | 24 | <=0.17 | 0.6 | 4 |
3V A06
সর্বাধিক শক্তি রেফারেন্স: 0.1 W.
| অনুপাত | নো-লোড mA | নো-লোড rpm | রেটেড kgf cm | রেটেড mN m | রেটেড rpm | রেটেড A | স্টল A | স্টল kgf cm |
|---|---|---|---|---|---|---|---|---|
| 10:1 | <=45 | 780 | 0.03 | 2.94 | 450 | <=0.10 | 0.3 | 0.08 |
| 20:1 | <=45 | 400 | 0.06 | 5.88 | 230 | <=0.10 | 0.3 | 0.16 |
| 30:1 | <=45 | 265 | 0.1 | 9.8 | 150 | <=0.10 | 0.3 | 0.23 |
| 50:1 | <=45 | 155 | 0.17 | 16.67 | 90 | <=0.10 | 0.3 | 0.4 |
| 100:1 | <=45 | 77 | 0.35 | 34.4 | 45 | <=0.10 | 0.3 | 0.75 |
| 150:1 | <=45 | 52 | 0.5 | 49.02 | 30 | <=0.10 | 0.3 | 1.1 |
| 210:1 | <=45 | 37 | 0.7 | 68.63 | 21 | <=0.10 | 0.3 | 1.5 |
| 298:1 | <=45 | 26 | 1 | 98.04 | 15 | <=0.10 | 0.3 | 2.8 |
| 380:1 | <=45 | 20 | 1.2 | 117.6 | 12 | <=0.10 | 0.3 | 3.5 |
12V A12 আউটপুট-পালস রেফারেন্স
| নমিনাল অনুপাত | আউটপুট পালস / বিপ্লব |
|---|---|
| 10:1 | 29.04 |
| 20:1 | নির্দিষ্ট নয় |
| 30:1 | 88.41 |
| 50:1 | 153.3 |
| 100:1 | 297.9 |
| 150:1 | 452.87 |
| 210:1 | 629.27 |
| 298:1 | 893.7 |
| 380:1 | 1137.47 |
নমিনাল 20:1 প্রবেশের জন্য এখানে নিশ্চিত নির্দিষ্ট আউটপুট পালস মান নেই; প্রকৃত অনুপাত নির্ধারণ করুন বা সঠিক অবস্থানের জন্য গণনা ক্যালিব্রেট করুন। পালস মানগুলি স্বয়ংক্রিয়ভাবে কোয়াড্রেচার ডিকোডার গণনা নয়।
স্থাপন এবং ব্যবহার
মাউন্ট মেশিন করার আগে শ্যাফট ফিট, গর্তের প্যাটার্ন এবং কেবল ক্লিয়ারেন্স পরীক্ষা করুন। স্ট্যান্ডার্ড অঙ্কন এক্সটেন্ডেড 1000:1 গিয়ারবক্সের মাত্রা নির্ধারণ করে না। আউটপুট শ্যাফটকে জোর করে চালানো, অতিরিক্ত বোঝা এবং স্থায়ী স্টল এড়িয়ে চলুন। সঠিক মোটর ভোল্টেজে শুরু করুন এবং লোড সংযোগ করার আগে ঘূর্ণন দিক এবং প্রতিক্রিয়া যাচাই করুন। মোটর কম্পন, শব্দ এবং তাপমাত্রা গতি, টর্ক এবং লোডের সাথে পরিবর্তিত হতে পারে।
অ্যাপ্লিকেশন
- ছোট রোবট এবং পরিদর্শন-কার্ট ড্রাইভ মেকানিজম যা গতি প্রতিক্রিয়া প্রয়োজন।
- সুবিধাজনক বাইরের নিয়ন্ত্রণ ইলেকট্রনিক্স সহ ভারসাম্য-যানবাহন উন্নয়ন।
- কমপ্যাক্ট হোম-রোবট এবং ক্যামেরা-পজিশনিং মেকানিজম যা পজিশন প্রতিক্রিয়া প্রয়োজন।
কি অন্তর্ভুক্ত
- মোটর শুধুমাত্র: একটি নির্বাচিত এনকোডার গিয়ার মোটর এবং মেলানো ছয়-তারের কেবল।

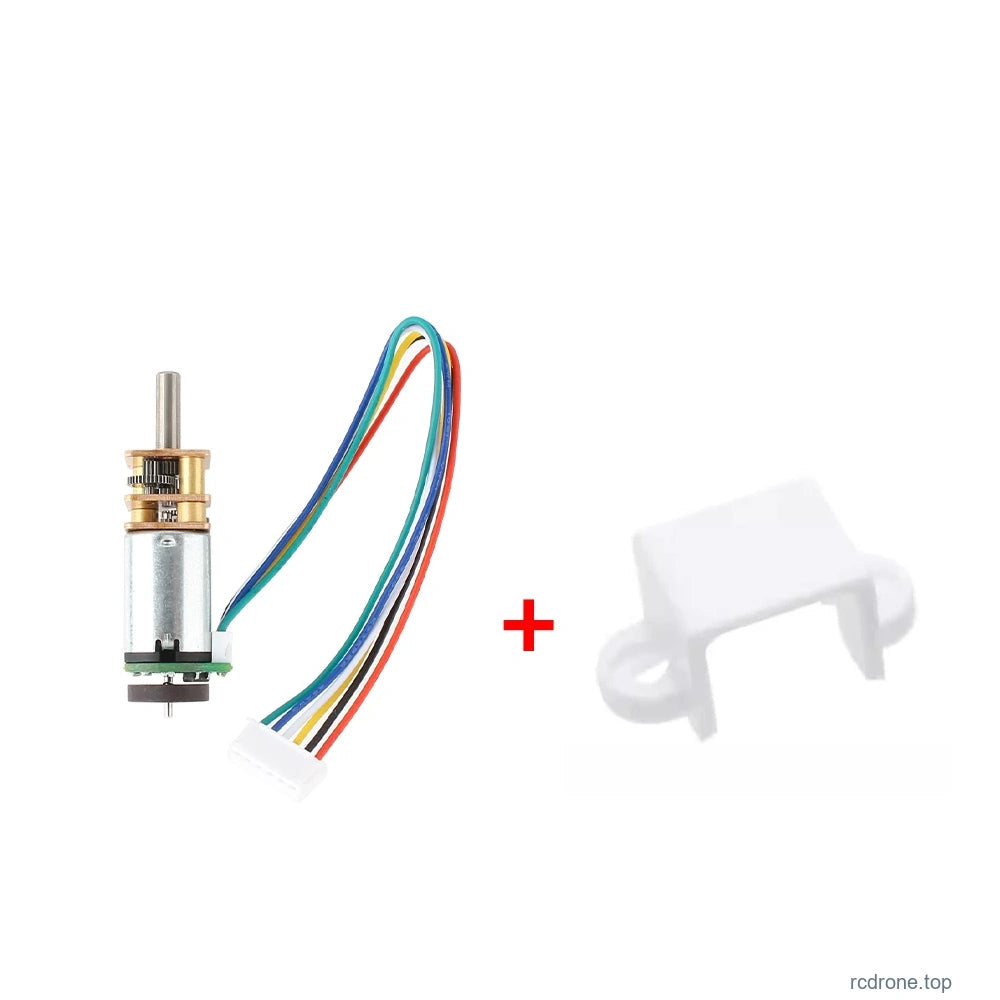

- মোটর + মাউন্টিং ব্র্যাকেট: একটি নির্বাচিত এনকোডার গিয়ার মোটর, মেলানো ক্যাবল এবং একটি সাদা মাউন্টিং ব্র্যাকেট।
পাওয়ার সাপ্লাই, মোটর ড্রাইভার, এনকোডার কাউন্টার, কন্ট্রোলার এবং অ্যাপ্লিকেশন হার্ডওয়্যার অন্তর্ভুক্ত নয়।
FAQ
এটি কি 7 PPR GM12N20 সংস্করণ?
না। এই CHF-GM12-N20 ABHL সংস্করণটির 3 PPR মোটর-শাফট বেস রেজোলিউশন এবং একটি ছয়-পোল চৌম্বক রিং রয়েছে।
এনকোডার কি 12V মোটর সাপ্লাই থেকে পাওয়ার পেতে পারে?
না। এনকোডার VCC 3.3V বা 5V DC প্রয়োজন; মোটর টার্মিনালগুলি নির্বাচিত উইন্ডিং ভোল্টেজ ব্যবহার করে।
3 PPR কি গিয়ারবক্সের প্রতি বিপ্লবের জন্য তিনটি পালস বোঝায়?
না। এটি মোটর-শাফট রেজোলিউশন। আউটপুট-শাফট পালস প্রকৃত গিয়ারবক্স অনুপাত এবং গণনা পদ্ধতির উপর নির্ভর করে।
স্ট্যান্ডার্ড ড্রয়িং কি 1000:1 কভার করে?
না। 1000:1 অপশনটির একটি সম্প্রসারিত গিয়ারবক্স রয়েছে। এর মাউন্টিং এনভেলপ আলাদাভাবে নিশ্চিত করুন।
