CHIHAI CHW-9L370 ৫V টার্নটেবিল ডিসি গিয়ার মোটর, ১৩১:১, ৯-দাঁতের গিয়ার

CHIHAI CHW-9L370 ৫V টার্নটেবিল ডিসি গিয়ার মোটর, ১৩১:১, ৯-দাঁতের গিয়ার

CHIHAI MOTOR

নিয়মিত দাম $24.23 USD
নিয়মিত দাম বিক্রয় মূল্য $24.23 USD
বিক্রয় বিক্রি হয়ে গেছে
ট্যাক্স অন্তর্ভুক্ত. শিপিং চেকআউটের সময় গণনা করা হবে।
প্যাকেজ
সম্পূর্ণ বিবরণ দেখুন

Overview

দ্য CHIHAI MOTOR CHW-9L 370 একটি কমপ্যাক্ট DC গিয়ার মোটর ধীর ঘূর্ণন যান্ত্রিক এবং টার্নটেবিল ড্রাইভের জন্য। এর ওয়ার্ম-এবং-গিয়ার হ্রাস একটি স্থির 131: 1 অনুপাত এবং একটি উন্মুক্ত নয়-দাঁত আউটপুট গিয়ার প্রদান করে। প্রতিটি প্যাকেজ 5 V মোটর ব্যবহার করে; মোটর একা বা লিড, স্পিড কন্ট্রোলার এবং 5 V সরবরাহ সহ একটি প্যাকেজ নির্বাচন করুন।

বৈশিষ্ট্যসমূহ

  • 370-আকারের ব্রাশড স্থায়ী-চুম্বক মোটর কপার ওয়াইন্ডিং সহ।
  • ওয়ার্ম হ্রাস এবং মডিউল 2.0 আউটপুট গিয়ার নয়টি দাঁত সহ।
  • কমপ্যাক্ট মাউন্টিং কান এবং একটি লো-প্রোফাইল মেটাল গিয়ারবক্স।
  • সহজ সংযোগ এবং গতি সমন্বয়ের জন্য পুশ-অন লিড এবং কন্ট্রোলার প্যাকেজ উপলব্ধ।

স্পেসিফিকেশন

ব্র্যান্ড / মডেল CHIHAI MOTOR / CHW-9L 370
নির্মাণ 370-আকারের স্থায়ী-চুম্বক ব্রাশড ডিসি মোটর ওয়ার্ম-এন্ড-গিয়ার রিডাকশন সহ
রেটেড সাপ্লাই 5.0 V DC; 3–24 V একটি কাস্টম ফ্যামিলি রেঞ্জ, সরবরাহকৃত উইন্ডিং রেটিং নয়
রিডাকশন রেশিও 131: 1, প্রতিটি প্যাকেজের জন্য স্থির
আউটপুট গিয়ার 9 টি দাঁত, মডিউল 2.0, 20° চাপ কোণ
রেফারেন্স নো-লোড স্পিড/কারেন্ট 18 rpm /≤50 mA at 5 V
রেটেড টর্ক/স্পিড/কারেন্ট 850 g·cm /14 rpm /≤150 mA at 5 V
স্টল টর্ক/কারেন্ট ≥3.5 kg·cm /≤0.5 A; অবিরাম অপারেটিং রেটিং নয়
রেফারেন্স নেট ভর প্রায় 125 গ্রাম; শিপিং ওজন আলাদা
বডি এনভেলপ 61.5 ×31.3 মিমি রেফারেন্স, মাউন্টিং-ইয়ার এক্সটেনশন বাদে
মোট মাউন্টিং আউটলাইন 68.2 ×41.7 মিমি ড্রয়িং রেফারেন্স
মাউন্টিং দুইটি 3.5 মিমি গর্ত 38 মিমি অনুভূমিক এবং 24 মিমি উল্লম্ব রেফারেন্স সহ
মোটর/গিয়ারবক্স বিভাজন 30.8 মিমি মোটর এবং 30.7 মিমি গিয়ারবক্স ড্রয়িং রেফারেন্স
সাইড প্রোফাইল 25 মিমি সর্বাধিক রেফারেন্স; 20.1 মিমি এবং 17.5 ±0.5 মিমি বৈশিষ্ট্য
গিয়ার সাপোর্ট বৈশিষ্ট্য 10.5 মিমি এবং 14.5 মিমি ব্যাসের রেফারেন্স; 2 মিমি এবং 3 মিমি পাশের বৈশিষ্ট্য
গিয়ার টিপের ব্যাস 22 মিমি,−0.04/−0.14 সহনশীলতা
গিয়ার রুট ব্যাস 13.41 মিমি,+0/−0.1 সহনশীলতা
গিয়ার ফেস-প্রস্থ রেফারেন্স 6.6 মিমি
গিয়ার জিওমেট্রি প্রোফাইল শিফট 0; 2টি দাঁতের উপর স্প্যান 9.11 মিমি,+0/−0.06; টিপ রেডিয়াস 0.4 মিমি, রুট রেডিয়াস 0.৮ মিমি

প্যাকেজ নির্বাচন

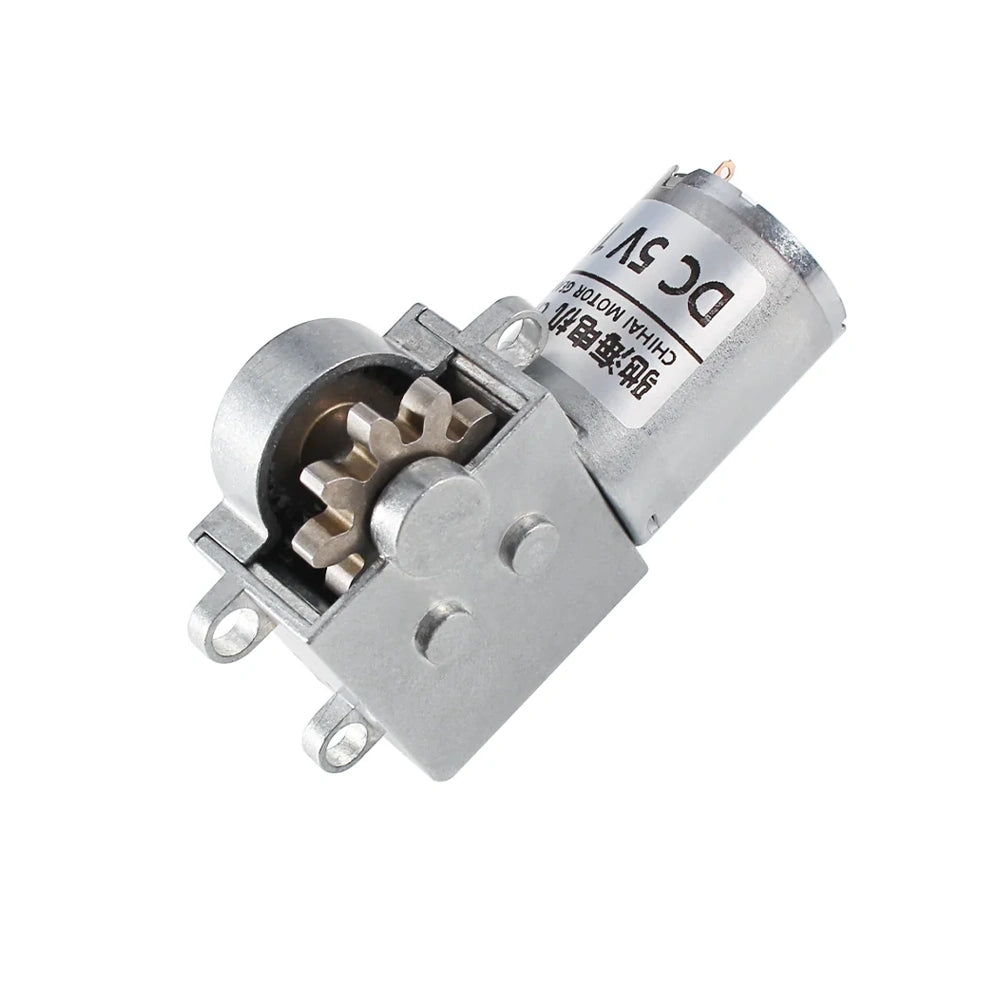

মোটর শুধুমাত্র একটি মোটর

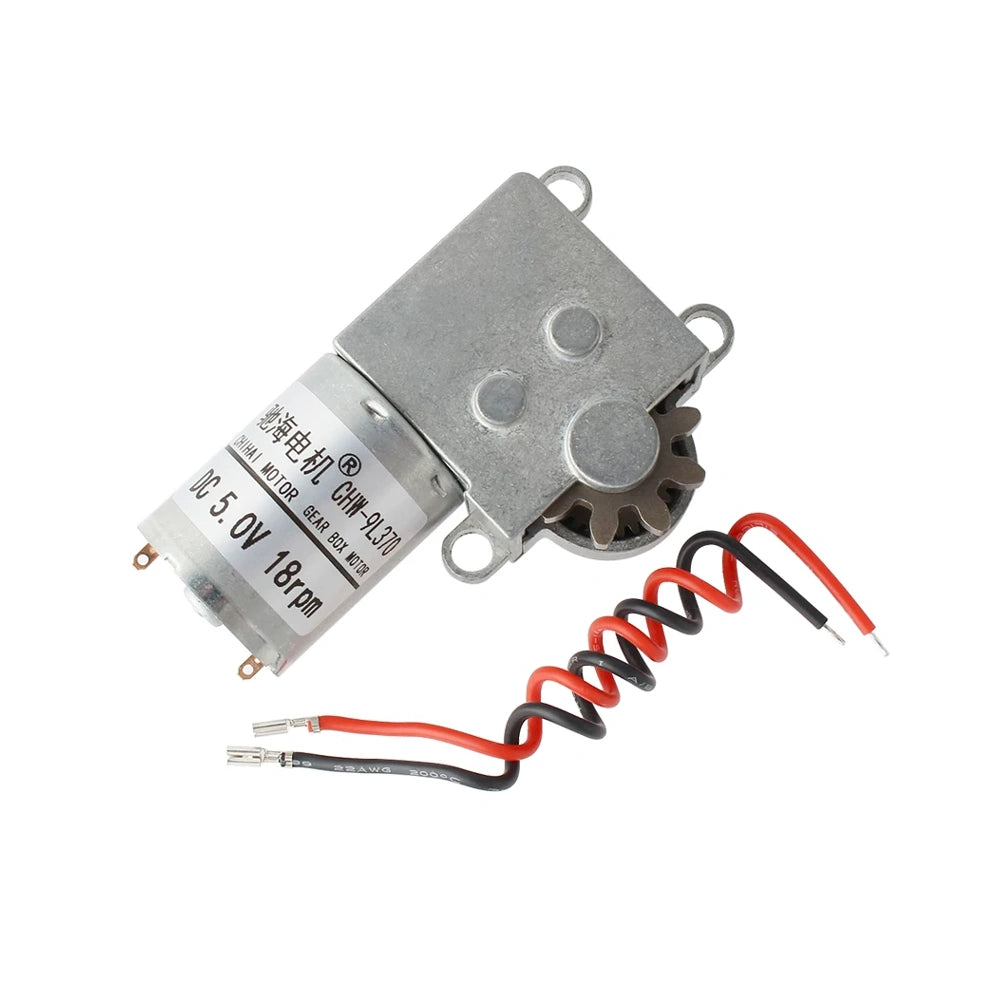

মোটর + লিড একটি মোটর এবং মেলানো পুশ-অন টার্মিনাল লিড

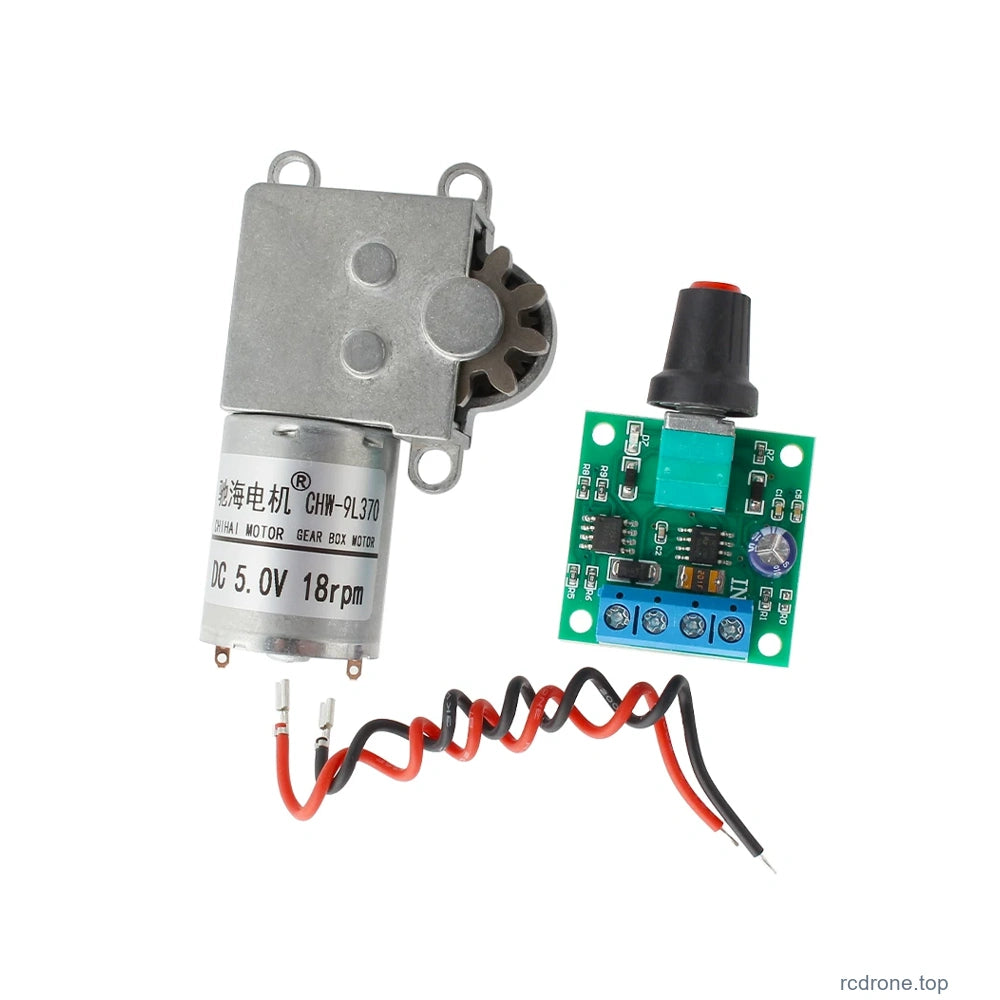

মোটর + লিড + স্পিড কন্ট্রোলার একটি মোটর, লিড এবং কম্প্যাক্ট স্পিড-কন্ট্রোলার বোর্ড

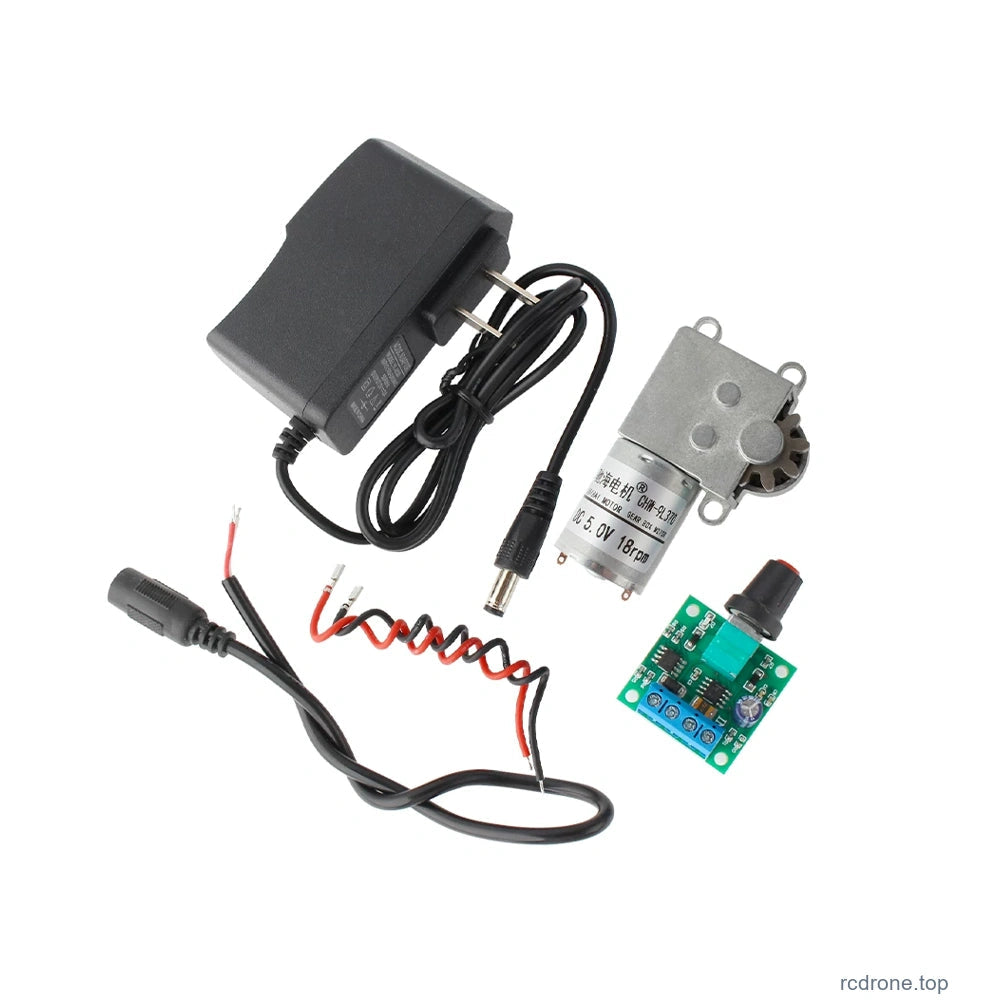

মোটর + লিড + কন্ট্রোলার + ৫ ভি সরবরাহ একটি মোটর, লিড, কম্প্যাক্ট স্পিড কন্ট্রোলার এবং ৫ ভি পাওয়ার সরবরাহ

ছবিতে প্রদর্শিত পাওয়ার-সরবরাহ প্লাগের স্টাইল একটি উদাহরণ; ইনস্টলেশনের জন্য একটি সামঞ্জস্যপূর্ণ মেইনস অ্যাডাপ্টার নির্বাচন করুন। একটি সম্পূর্ণ টার্নটেবিল, টেবিলটপ, রিং গিয়ার, মাউন্টিং স্ক্রু এবং এনক্লোজার অন্তর্ভুক্ত নয়।

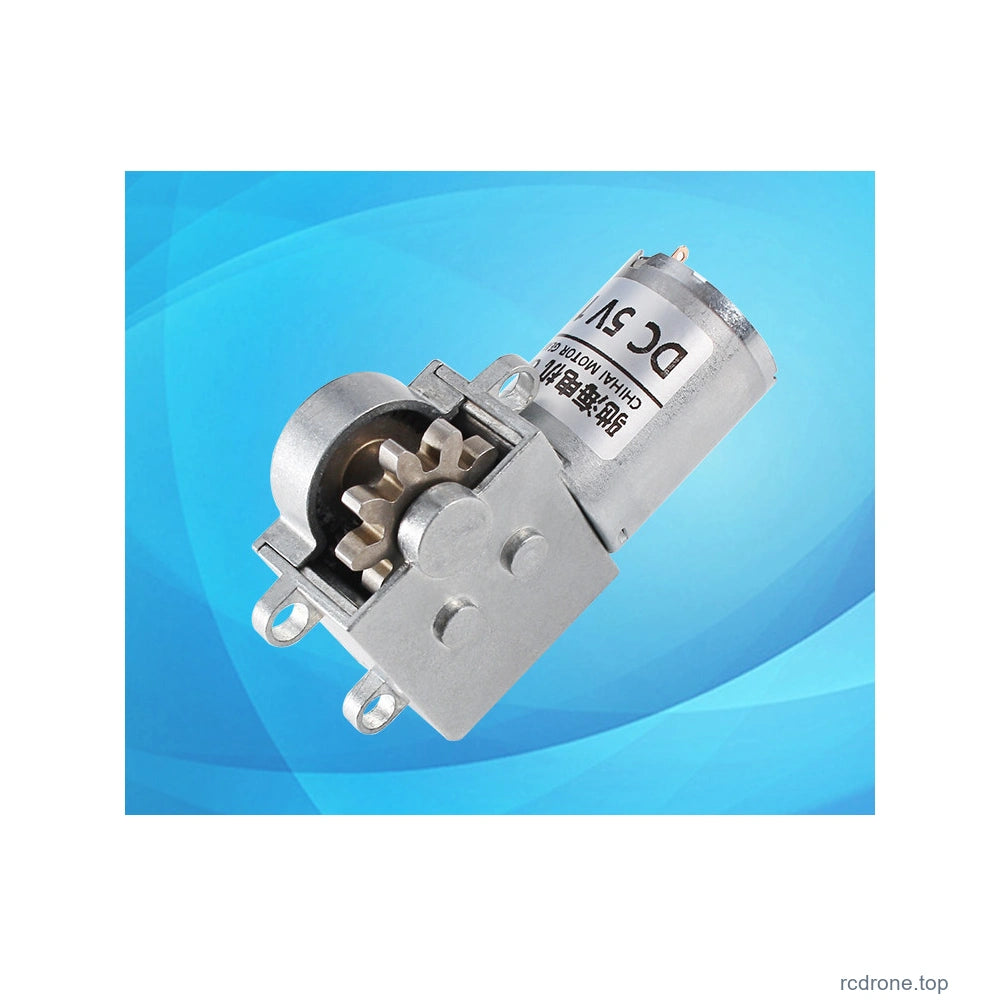

আউটপুট গিয়ার এবং যান্ত্রিক ফিট

ম্যাচ করুন মেটিং গিয়ারকে নয়-দাঁত, মডিউল ২.০, ২০° আউটপুট প্রোফাইলের সাথে।সংযোজন এবং গতি নিয়ন্ত্রণ

অ্যাডাপ্টার মেশিন করার আগে সংরক্ষিত মাউন্টিং এবং গিয়ার অঙ্কন ব্যবহার করুন। 61.5 ×31.3 মিমি শরীরের রেফারেন্স মাউন্টিং-ইয়ার এক্সটেনশন বাদ দেয়; মাউন্টিং অঙ্কন 68.2 ×41.7 মিমি মোট রেফারেন্স দেয়। উন্মুক্ত গিয়ারটি রক্ষিত রাখুন এবং অক্ষীয় প্রভাব, অমিল এবং অতিরিক্ত রেডিয়াল লোড এড়িয়ে চলুন।

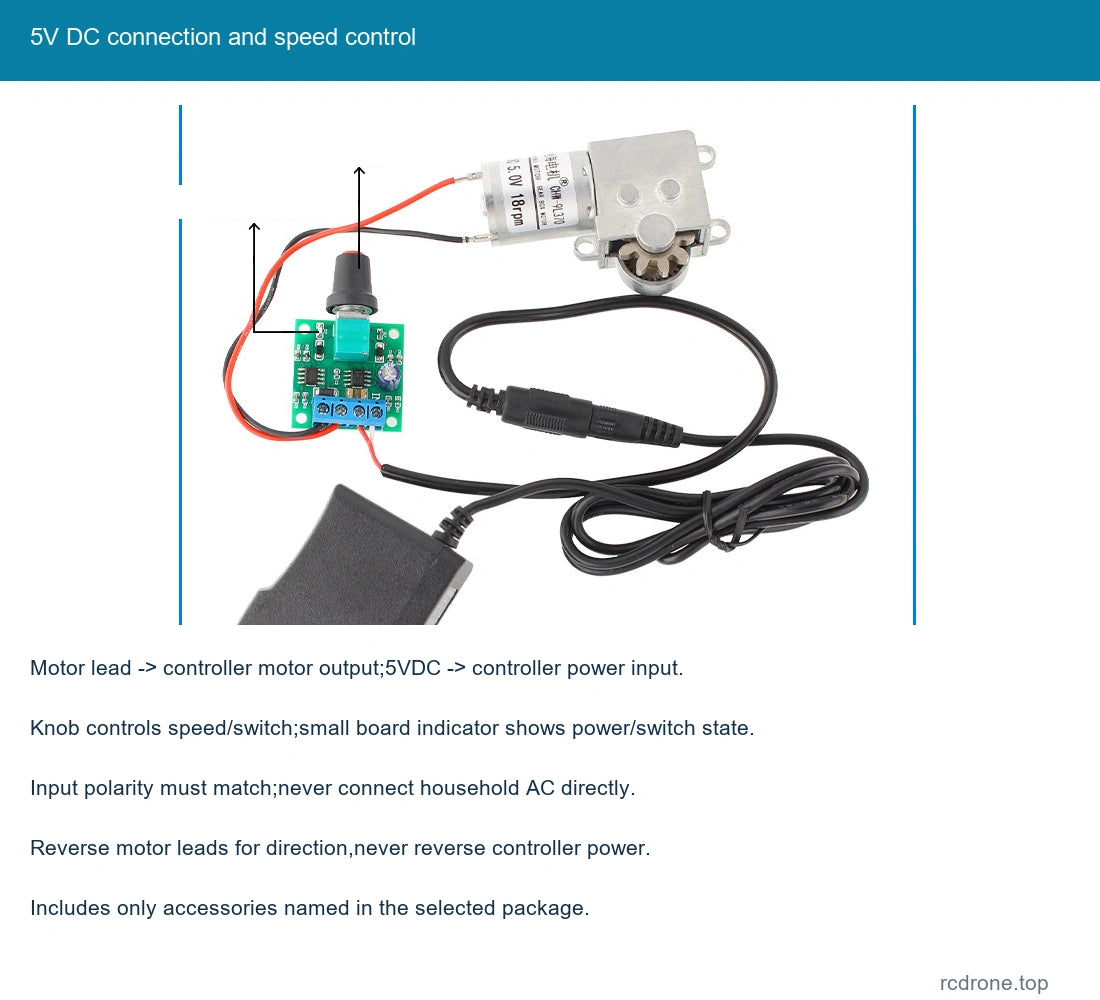

নিয়ন্ত্রক প্যাকেজের জন্য, মোটরটি পুশ-অন লিডের মাধ্যমে নিয়ন্ত্রক মোটর আউটপুটের সাথে সংযুক্ত করুন, এবং এর পাওয়ার ইনপুটে 5 V DC সরবরাহ সংযুক্ত করুন। চিহ্নিত পাওয়ার-ইনপুট পোলারিটি মেলান। নবটি গতি সমন্বয় করে এবং চিত্রিত সুইচ ফাংশন অন্তর্ভুক্ত করে; সূচকটি সুইচ/পাওয়ার স্থিতি দেখায়।

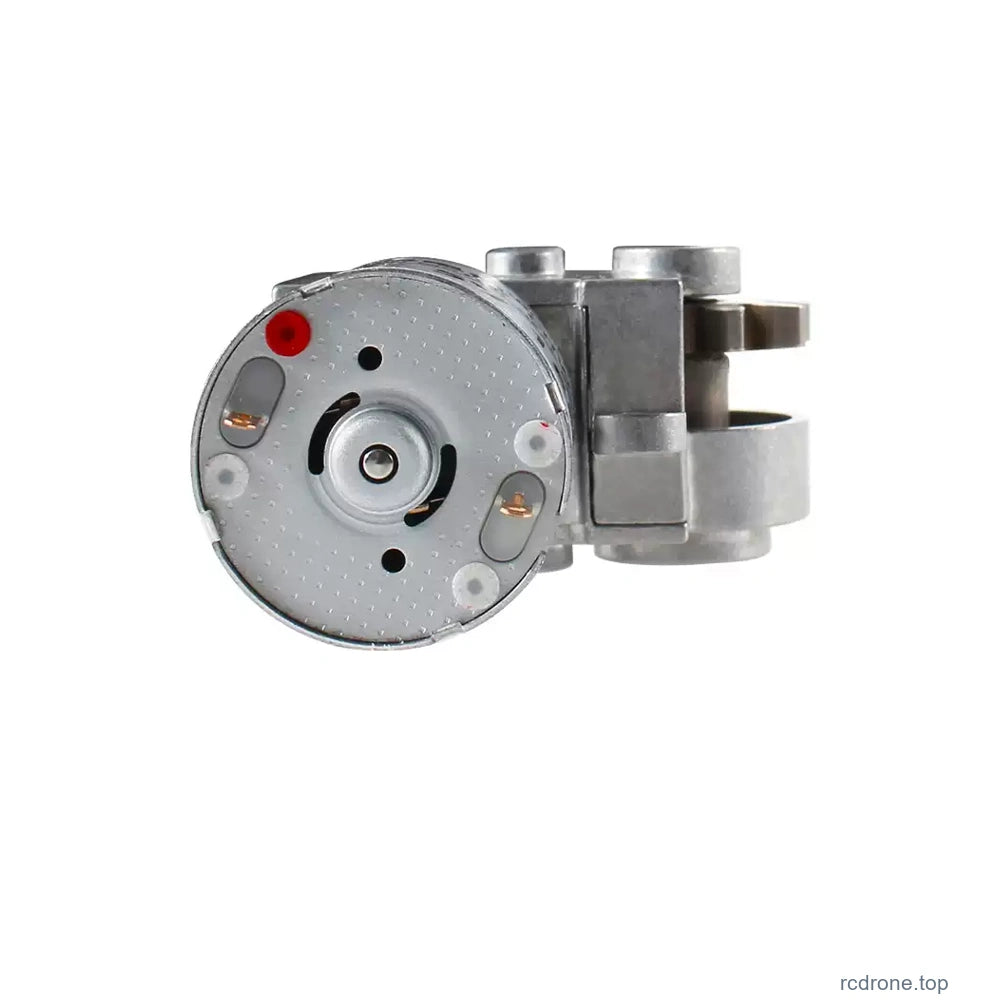

নিয়ন্ত্রক ইনপুট DC প্রয়োজন। কখনও বাড়ির AC সরাসরি বোর্ড বা মোটরের সাথে সংযুক্ত করবেন না। প্রয়োজন হলে ঘূর্ণন পরিবর্তন করতে মোটরের লিডগুলি বিপরীত করুন; নিয়ন্ত্রকের পাওয়ার-ইনপুট পোলারিটি বিপরীত করবেন না। পোলারিটি অঙ্কন ইতিবাচক এবং নেতিবাচক মোটর টার্মিনাল চিহ্নিত করে; সংযোগের আগে প্রকৃত টার্মিনালগুলি পরীক্ষা করুন।একটি চিত্রিত টাইমার একটি তারের উদাহরণ এবং এটি একটি অতিরিক্ত নির্বাচনী প্যাকেজ আইটেম নয়।

কার্যকারিতা এবং অপারেশন

৫ ভোল্টে, রেফারেন্স নো-লোড স্পিড ১৮ আরপিএম এবং রেটেড-লোড স্পিড ১৪ আরপিএম। রেটেড টর্ক ৮৫০ গ্রাম·সেমি; ৩.৫ কেজি·সেমি স্টল রেফারেন্স একটি ধারাবাহিক টর্ক রেটিং নয়। কর্মক্ষমতা প্লট একটি ৫ ভি রেফারেন্স, যেখানে টর্ক অনুভূমিক অক্ষে এবং স্পিড, কারেন্ট, পাওয়ার এবং দক্ষতার স্কেল বাম দিকে। স্টার্টআপ-কারেন্ট ক্ষমতা, অতিরিক্ত কারেন্ট সুরক্ষা এবং বায়ুচলাচল প্রদান করুন। লোডের অধীনে স্টল এবং হঠাৎ বিপরীত এড়িয়ে চলুন।

অ্যাপ্লিকেশন

ছোট ঘূর্ণন ডিসপ্লে, টার্নটেবিল মেকানিজম এবং অন্যান্য ধীর-গতির গিয়ারড-মোশন প্রকল্প। উপযুক্ততা মেটিং-গিয়ার জিওমেট্রি, প্রয়োজনীয় টর্ক, ডিউটি সাইকেল এবং মাউন্টিংয়ের উপর নির্ভর করে; মোটর একটি সম্পূর্ণ লোড-রেটেড টেবিল বা রোবট ড্রাইভ অ্যাসেম্বলি নয়।

কি অন্তর্ভুক্ত

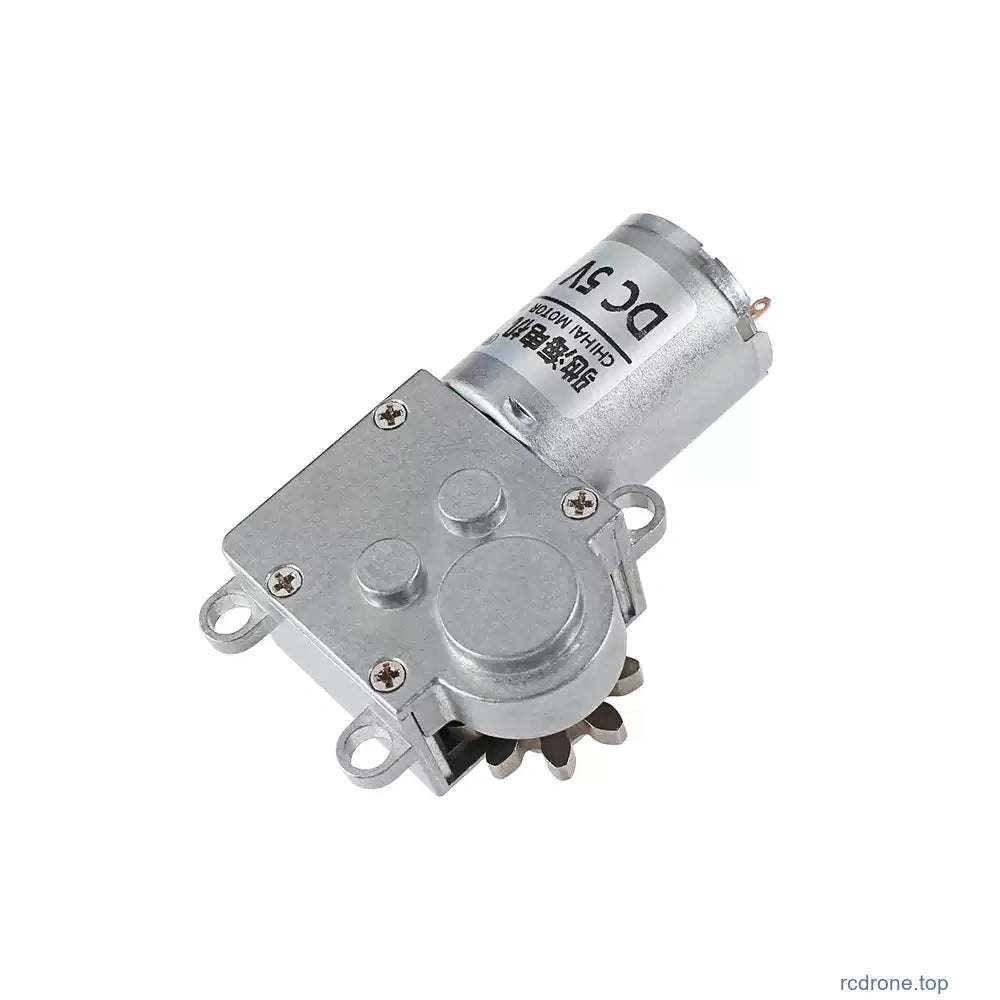

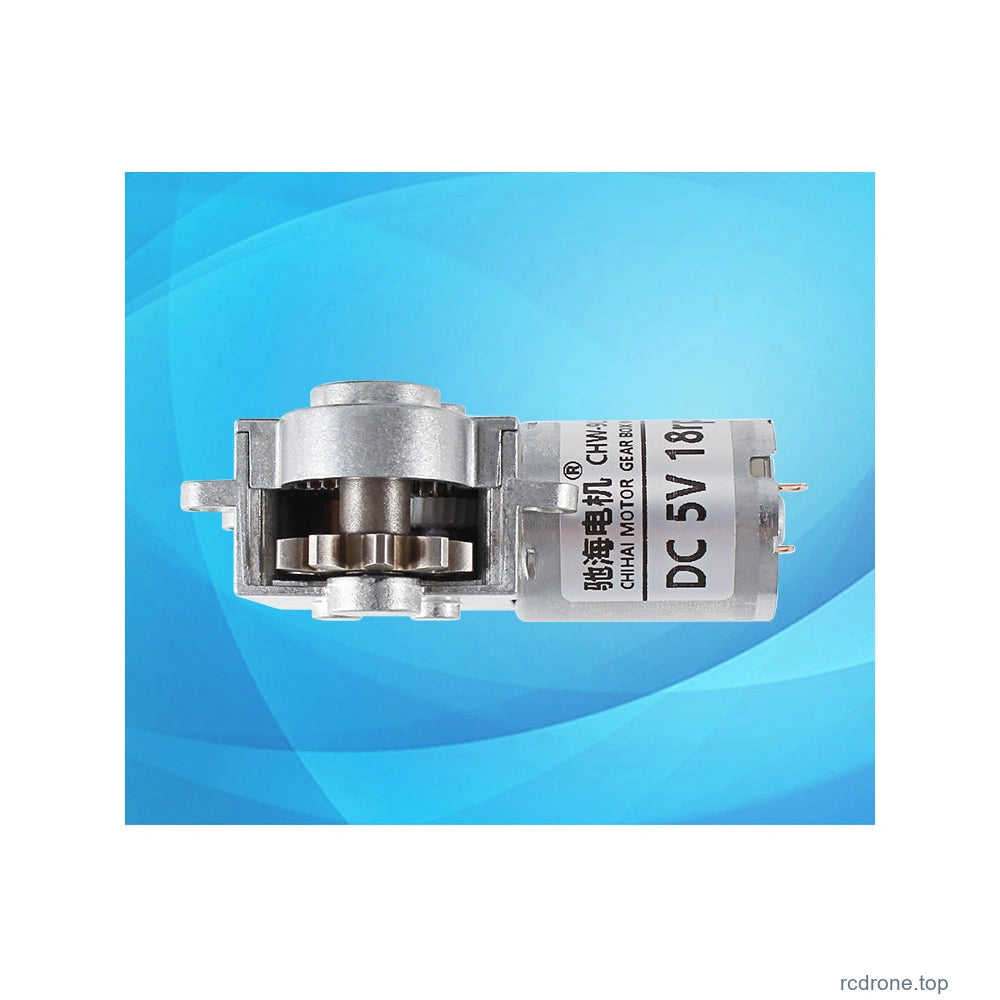

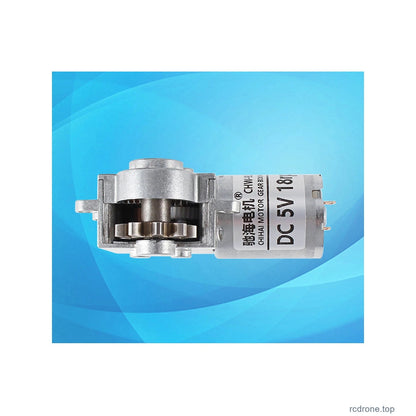

একটি CHW-9L 3705 V মোটর এবং শুধুমাত্র নির্বাচিত প্যাকেজের জন্য তালিকাভুক্ত অ্যাক্সেসরিজ।অভ্যন্তরীণ-গিয়ার এবং রোটর ছবিগুলি মোটরের ভিতরের উপাদানগুলি চিত্রিত করে, অতিরিক্ত আলগা অংশ নয়।

প্রশ্নোত্তর

আমি কি ভিন্ন ভোল্টেজ বা হ্রাস অনুপাত নির্বাচন করতে পারি?

না। এই চারটি প্যাকেজই 5 V এবং 131: 1 হ্রাস ব্যবহার করে। এখানে বিস্তৃত কাস্টম পরিবার পরিসর একটি নির্বাচিত উইন্ডিং নয়।

মোটর শুধুমাত্র কি একটি পাওয়ার সাপ্লাই অন্তর্ভুক্ত করে?

না। একটি 5 V সাপ্লাই শুধুমাত্র সেই প্যাকেজে অন্তর্ভুক্ত রয়েছে যা এটি স্পষ্টভাবে উল্লেখ করে।

আমি কি স্টল টর্ককে অবিরত কাজের টর্ক হিসেবে ব্যবহার করতে পারি?

না। স্বাভাবিক কার্যক্রমের জন্য রেটেড টর্ক এবং স্পিড রেফারেন্স ব্যবহার করুন এবং দীর্ঘস্থায়ী স্টল এড়িয়ে চলুন।

কী কন্ট্রোলার সরাসরি মেইন এসি-তে সংযুক্ত হতে পারে?

না। এটি সঠিকভাবে পোলারাইজড ডিসি সাপ্লাই প্রয়োজন; 5 V মোটর সাপ্লাই রেটিং ব্যবহার করুন।

ভিজ্যুয়াল বিস্তারিত

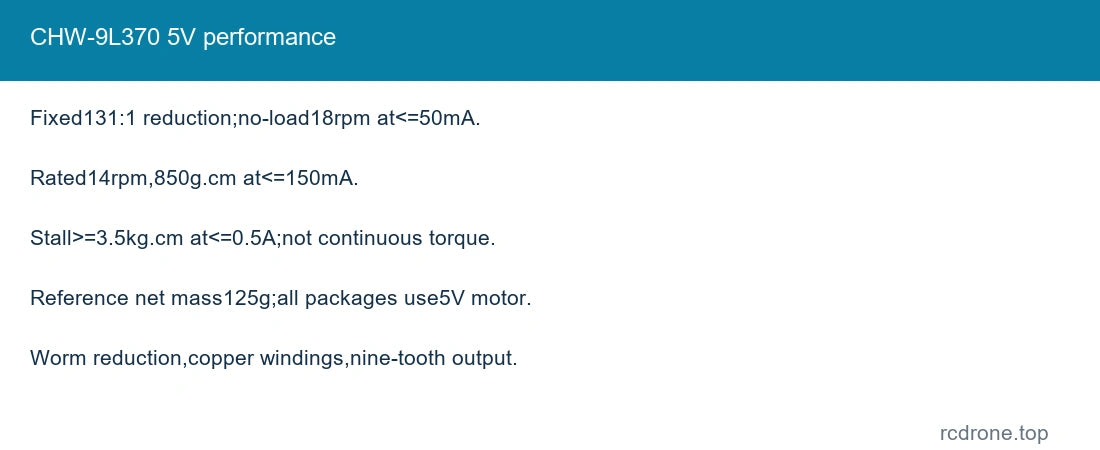

CHW-9L370 5V performance
CHW-9L370 5V কর্মক্ষমতা

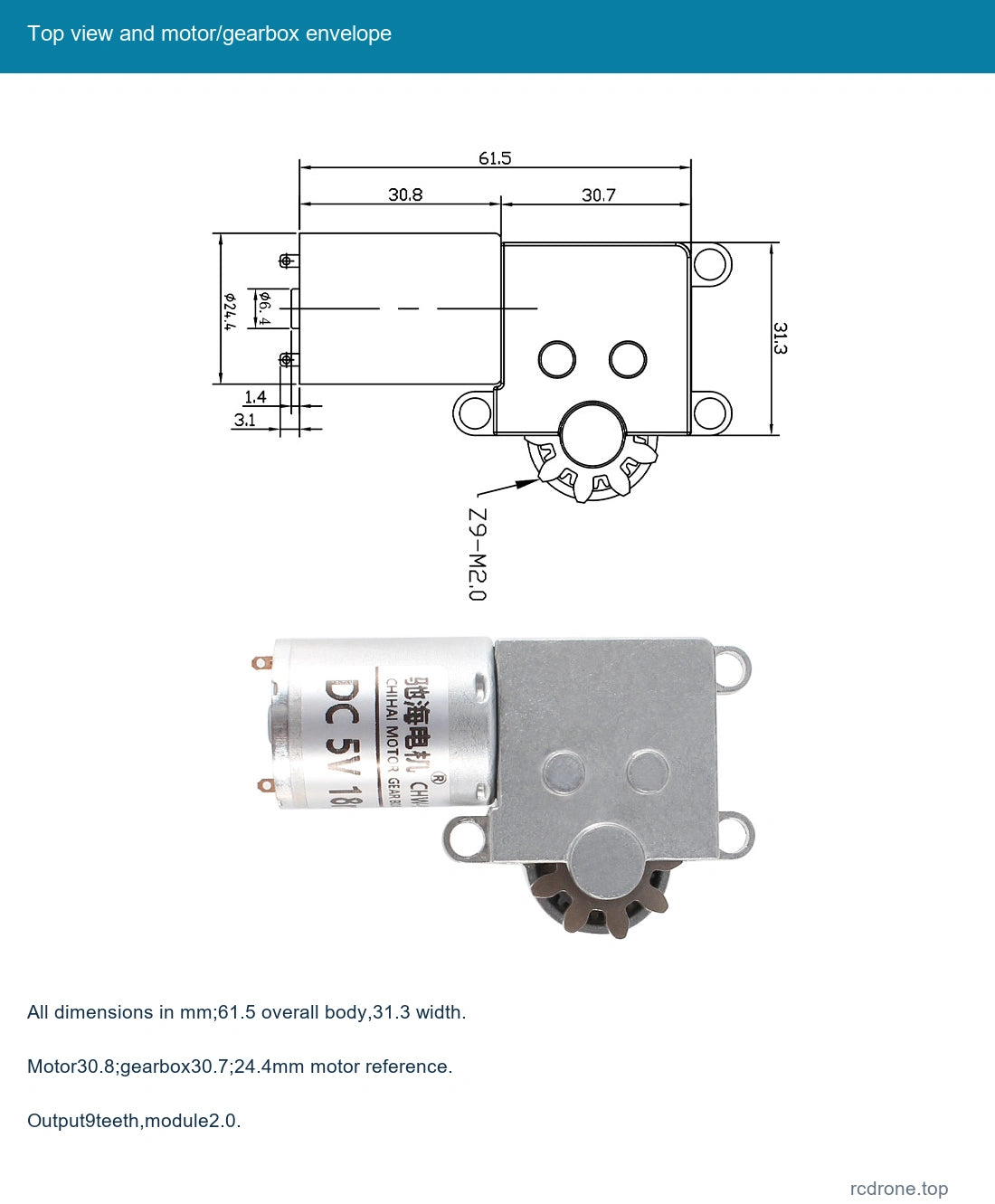

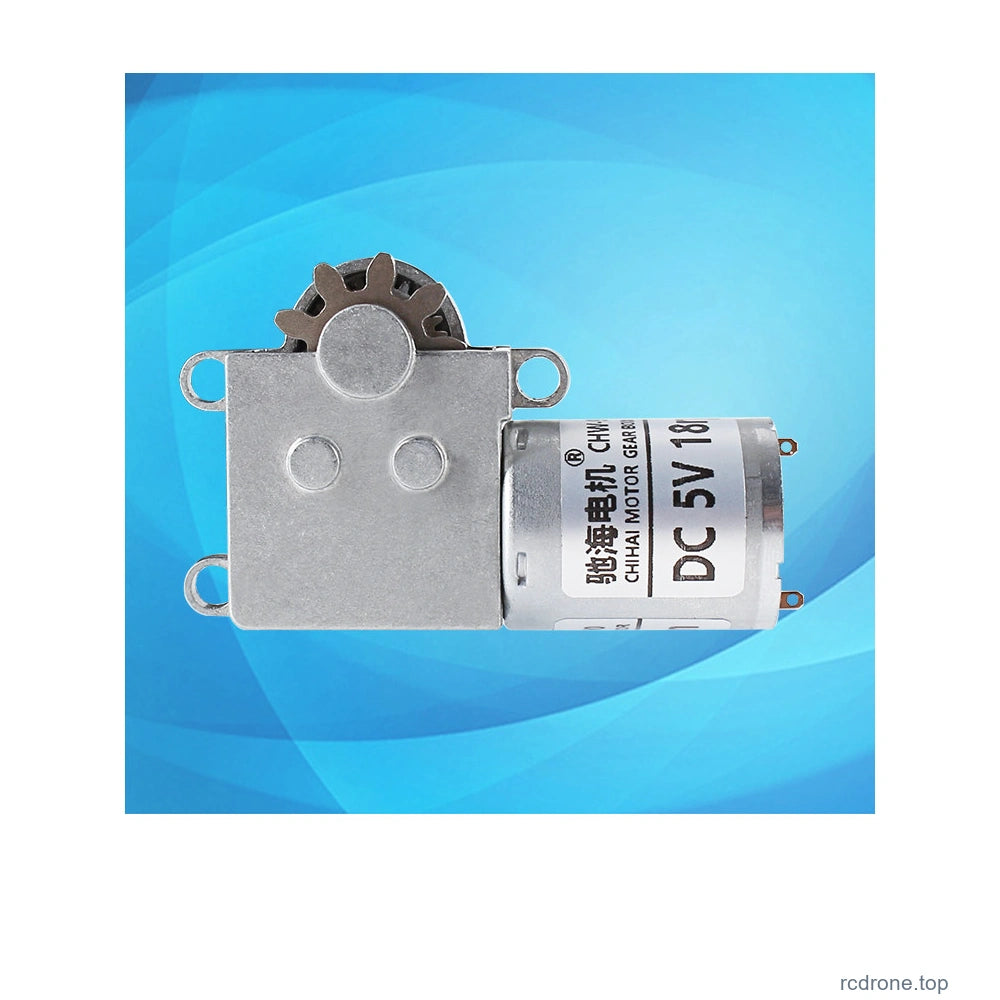

Top view and motor/gearbox envelope
শীর্ষ দৃষ্টিকোণ এবং মোটর/গিয়ারবক্স এনভেলপ

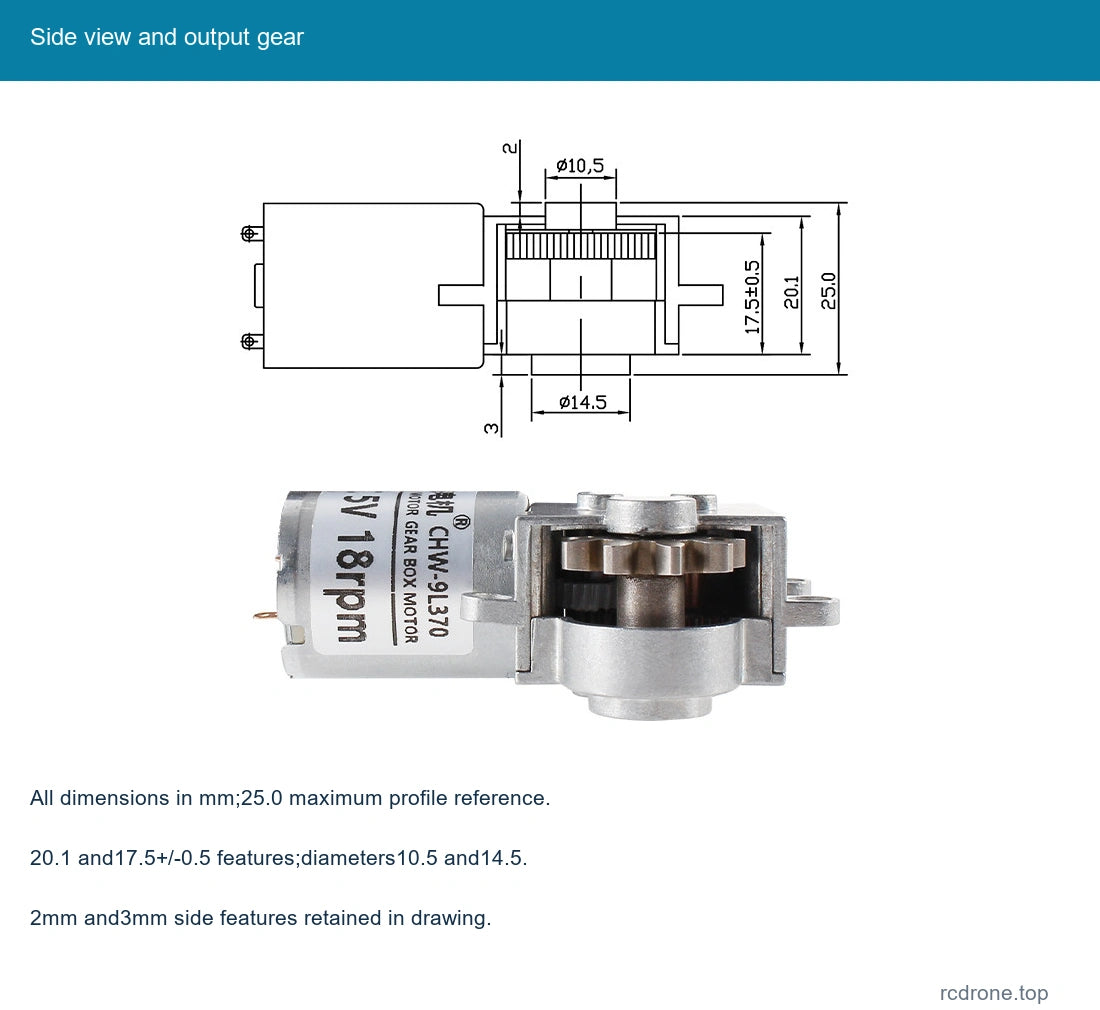

Side view and output gear
পাশের দৃষ্টিকোণ এবং আউটপুট গিয়ার

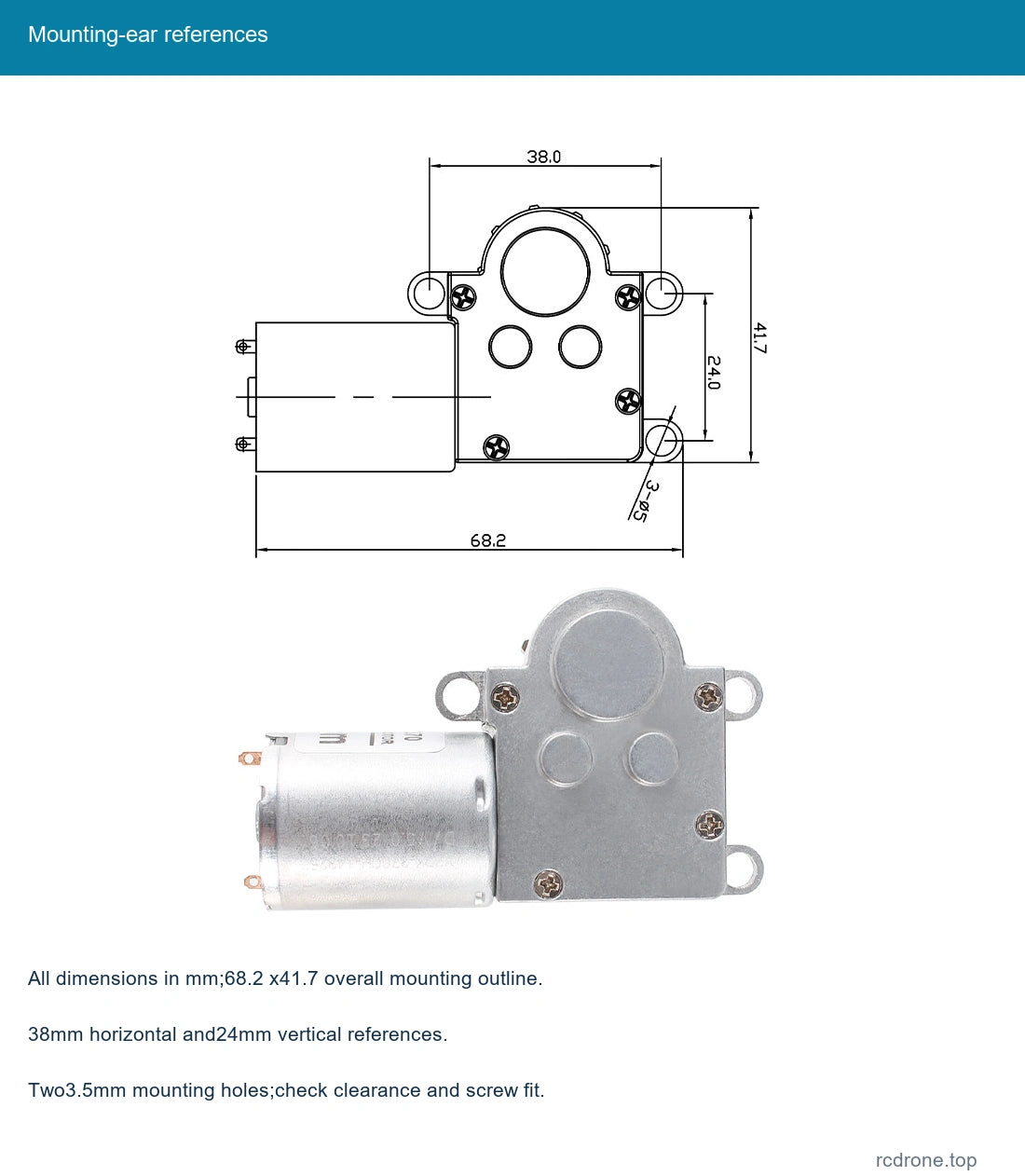

Mounting-ear references
মাউন্টিং-কান রেফারেন্স

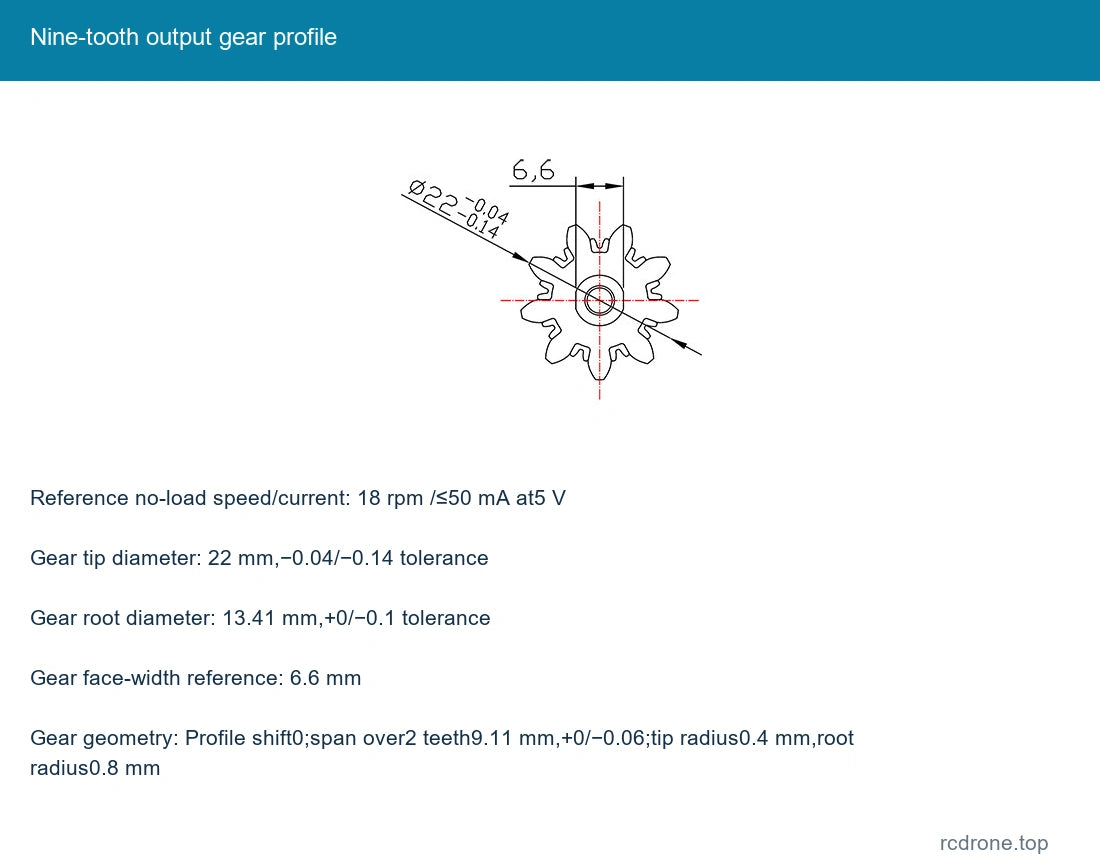

Nine-tooth output gear profile
